Vue Éclatée 435 BP
Retrouvez les pièces détachées, références et repères disponibles pour 435 BP.

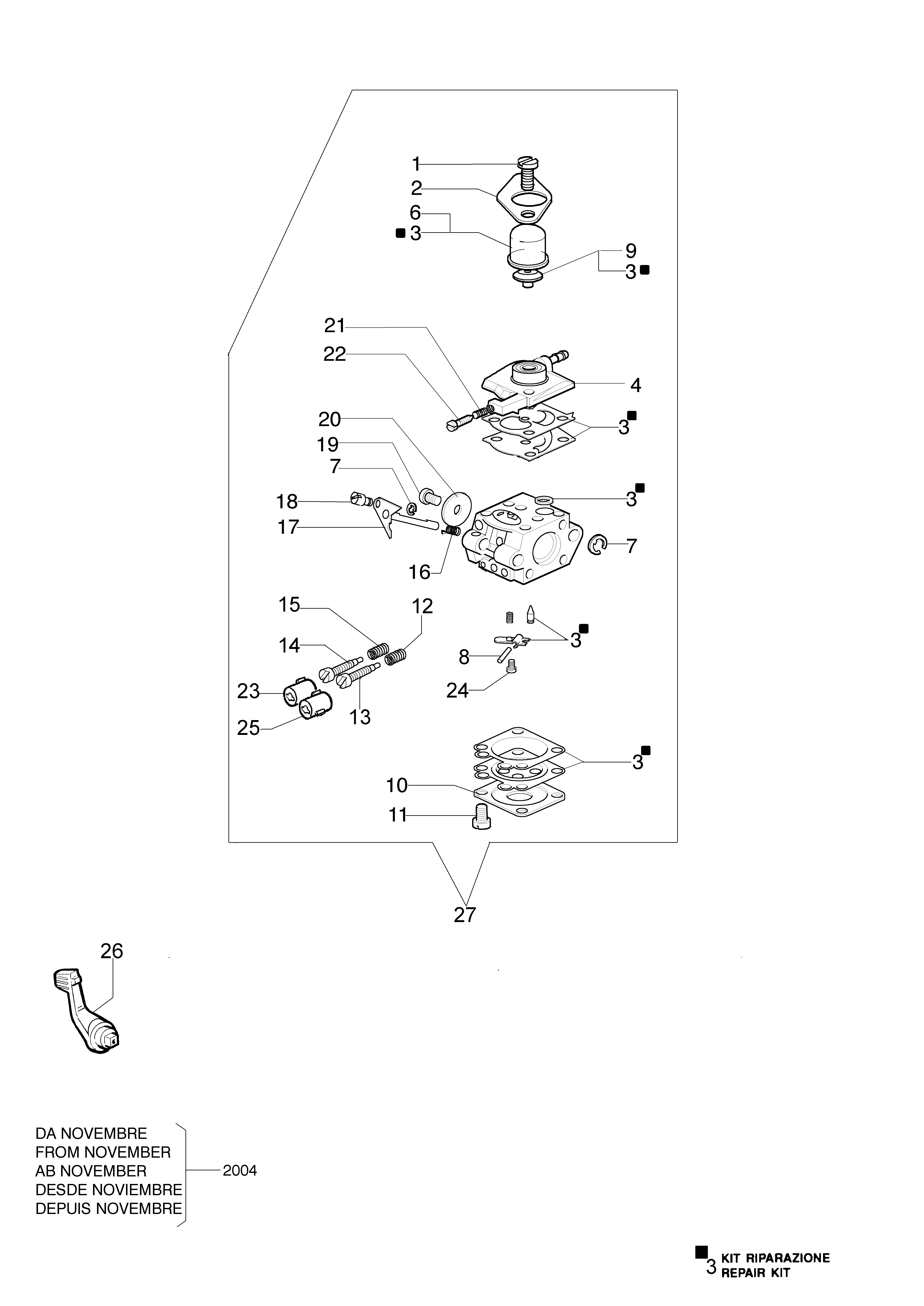

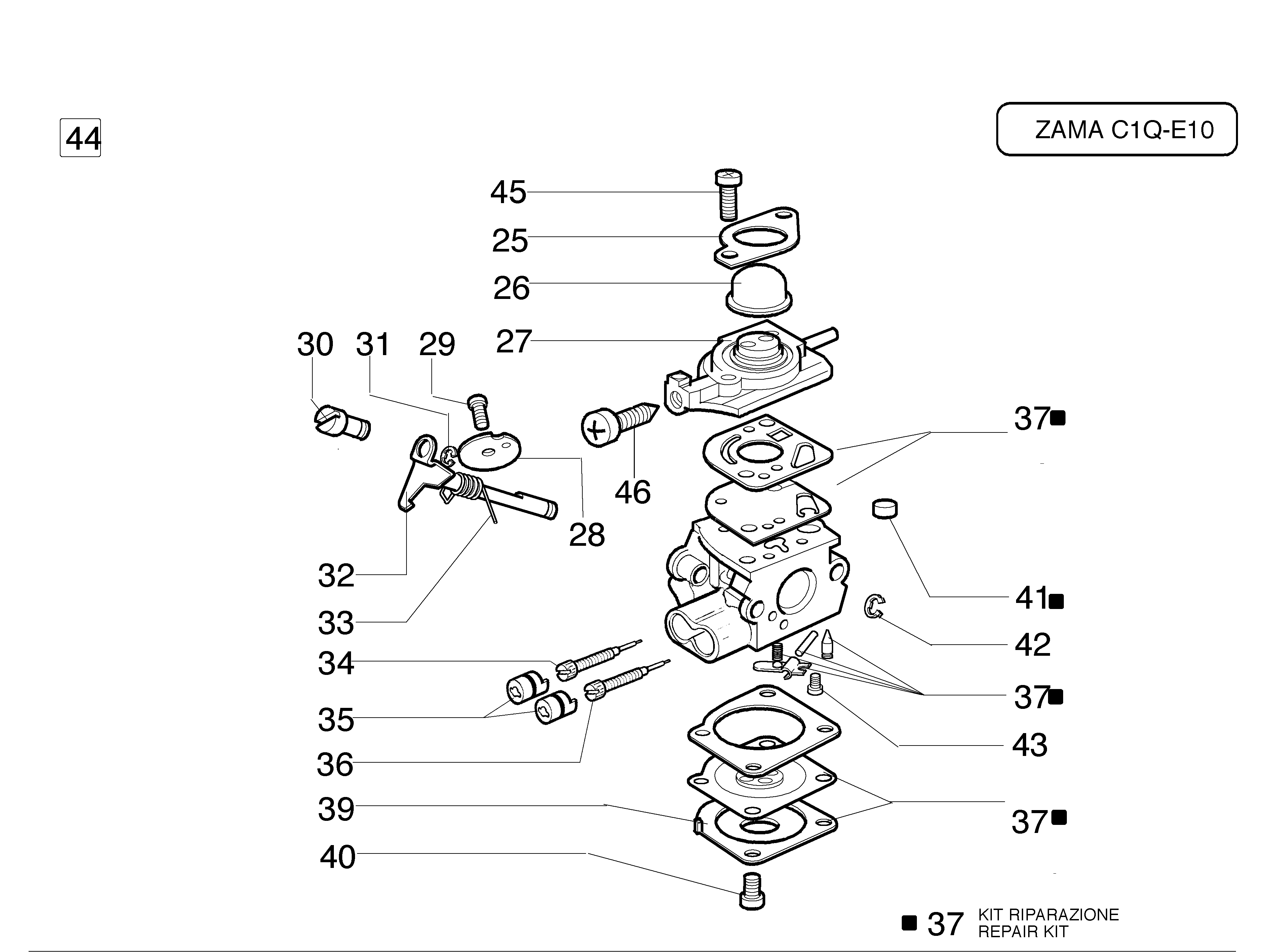

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318542 | Vis | Disponible | Voir la pièce |
| 2 | 074000147 | Couvercle | Disponible | Voir la pièce |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 4 | 074000238 | Couvercle | Disponible | Voir la pièce |
| 6 | 2318572 | Pompe | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 9 | 2318592R | Soupape | Non reliée | |
| 10 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 093500115 | Ressort | Disponible | Voir la pièce |
| 13 | 074000143 | Vis H | Disponible | Voir la pièce |
| 14 | 093500269 | Vis L | Disponible | Voir la pièce |
| 15 | 035000165 | Ressort | Disponible | Voir la pièce |
| 16 | 072700214R | Ressort | Non reliée | |
| 17 | 072700209 | Arbre | Disponible | Voir la pièce |
| 18 | 2318211 | Pivot | Disponible | Voir la pièce |
| 19 | 003300209 | Vis | Disponible | Voir la pièce |
| 20 | 072700211 | Papillon | Disponible | Voir la pièce |
| 21 | 094600148 | Ressort | Disponible | Voir la pièce |
| 22 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 24 | 2318521 | Vis | Disponible | Voir la pièce |
| 25 | 2318526 | Couvercle | Disponible | Voir la pièce |
| 26 | 2318875 | Pompe | Disponible | Voir la pièce |
| 27 | 2318874 | Couvercle | Disponible | Voir la pièce |
| 28 | 2318872 | Papillon | Disponible | Voir la pièce |
| 29 | 2318388 | Vis | Disponible | Voir la pièce |
| 30 | 2318412 | Crochet | Disponible | Voir la pièce |
| 31 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 32 | 2318887 | Axe | Disponible | Voir la pièce |
| 33 | 2318528 | Ressort | Disponible | Voir la pièce |
| 34 | 2318532 | Ressort | Disponible | Voir la pièce |
| 35 | 2318882 | Vis L | Disponible | Voir la pièce |
| 36 | 2318881 | Vis H | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 39 | 2318880 | Couvercle | Disponible | Voir la pièce |
| 40 | 2318522 | Vis | Disponible | Voir la pièce |
| 41 | 2318392 | Filtre | Disponible | Voir la pièce |
| 42 | 2318535 | Bague | Disponible | Voir la pièce |
| 43 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 45 | 003300201 | Axe | Disponible | Voir la pièce |
| 46 | 003300202 | Vis | Disponible | Voir la pièce |
| 47 | 2318876 | Vis | Disponible | Voir la pièce |

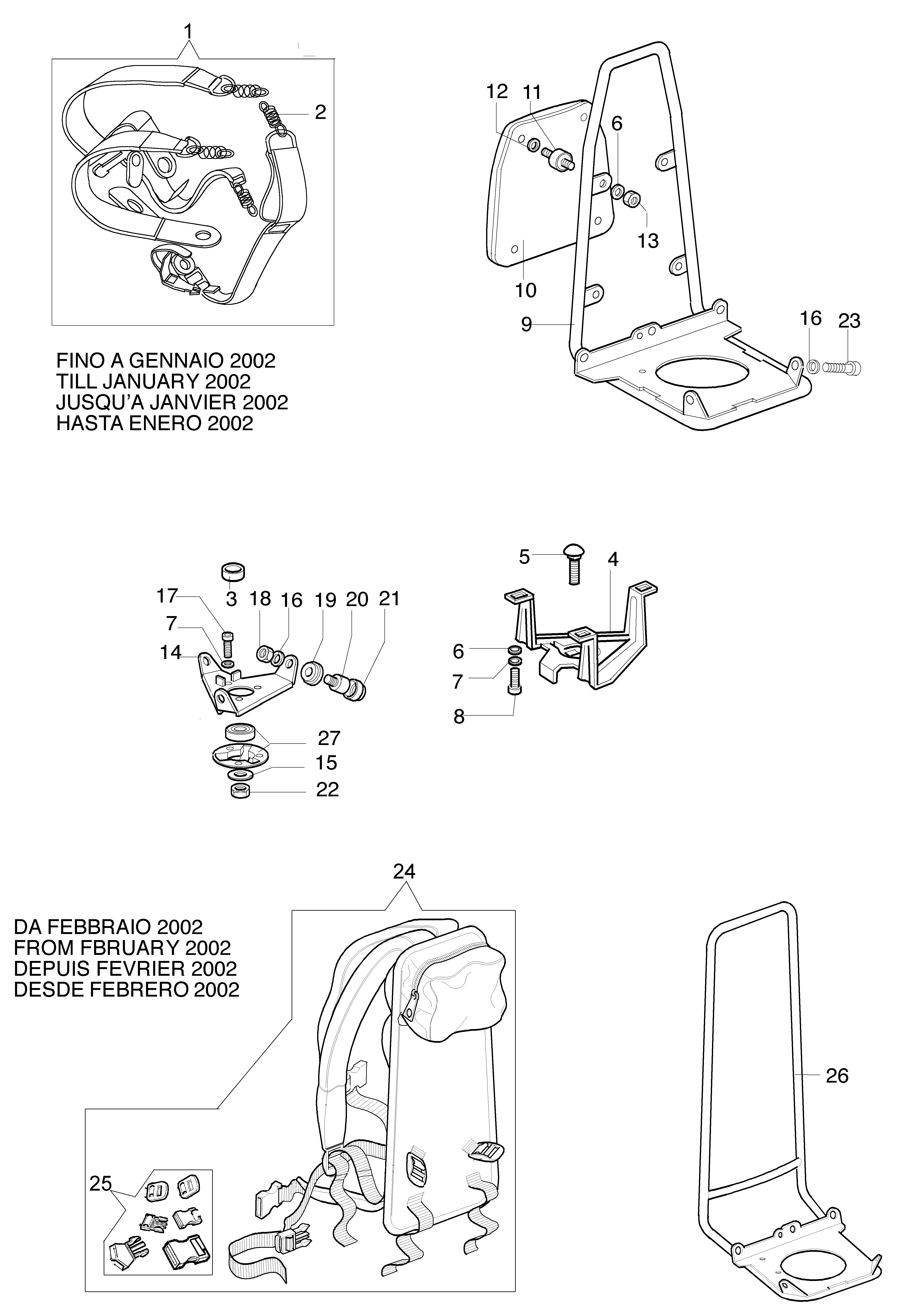

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4100418AR | Harnais | Disponible | Voir la pièce |
| 2 | 4100146A | Ressort | Disponible | Voir la pièce |
| 3 | 4165023 | Entretoise | Disponible | Voir la pièce |
| 4 | 072700465AR | Support | Disponible | Voir la pièce |
| 5 | 3910023 | Vis | Disponible | Voir la pièce |
| 6 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 6 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 7 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 7 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3801011R | Vis | Disponible | Voir la pièce |
| 9 | 62022025 | Châssis | Disponible | Voir la pièce |
| 10 | 4100333 | Coussin | Disponible | Voir la pièce |
| 11 | 3058012R | Amortisseur | Disponible | Voir la pièce |
| 12 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 13 | 3912005R | Ecrou | Disponible | Voir la pièce |
| 14 | 4193003 | Support | Disponible | Voir la pièce |
| 15 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 16 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 16 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 17 | 3801008R | Vis | Disponible | Voir la pièce |
| 18 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 19 | 4193030 | Bague | Disponible | Voir la pièce |
| 20 | 3058011R | Amortisseur | Disponible | Voir la pièce |
| 21 | 4193029R | Bague | Disponible | Voir la pièce |
| 22 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 23 | 3806031 | Vis | Disponible | Voir la pièce |
| 24 | 62020030R | Harnais | Disponible | Voir la pièce |
| 25 | 62022030 | Kit accrochages | Disponible | Voir la pièce |
| 26 | 62020031R | Châssis | Disponible | Voir la pièce |
| 27 | 4095138AR | Moyeu | Disponible | Voir la pièce |

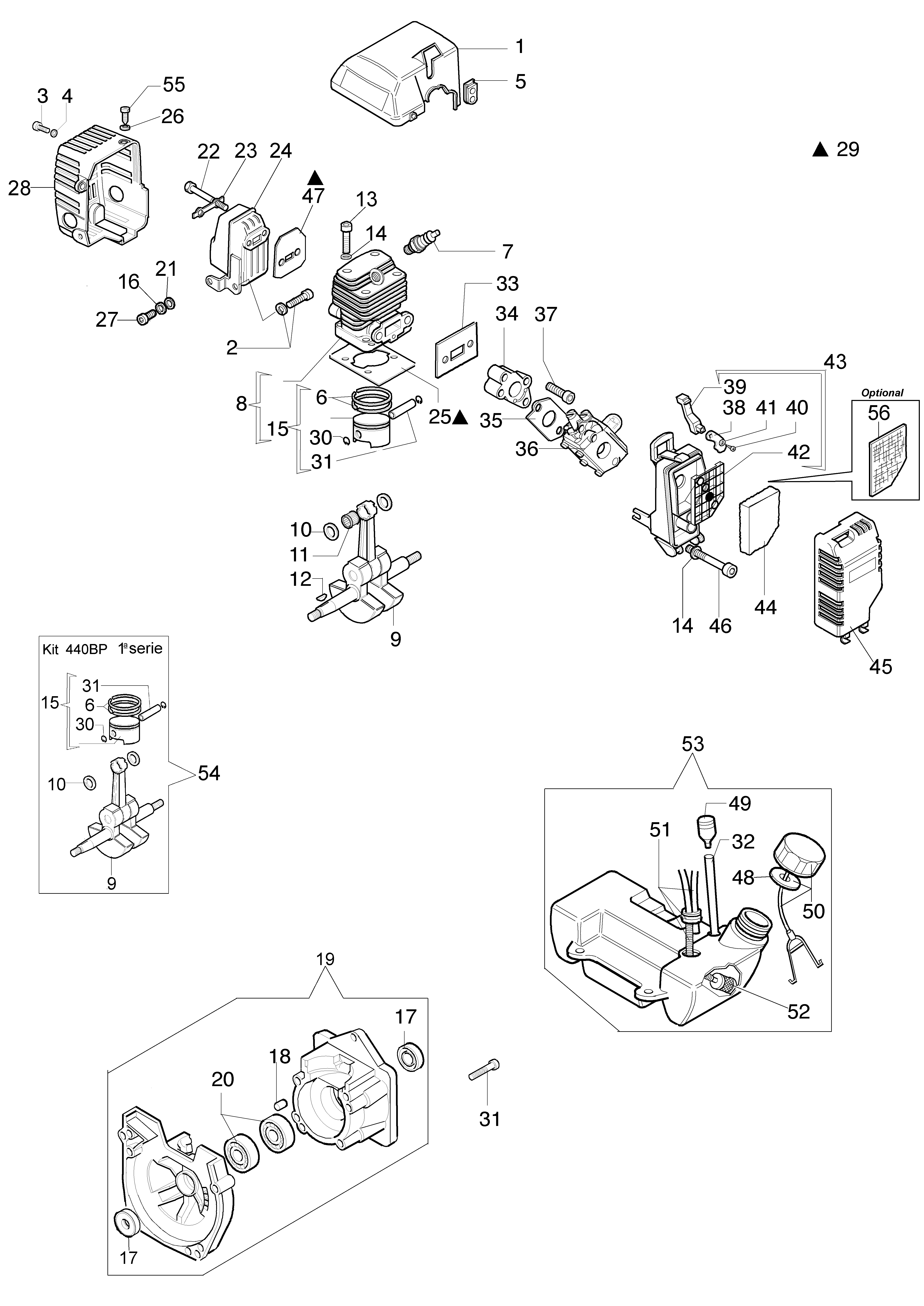

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 074000208 | Couvercle | Disponible | Voir la pièce |
| 2 | 61052008R | Vis | Disponible | Voir la pièce |
| 3 | 3801010R | Goupille | Disponible | Voir la pièce |
| 4 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 5 | 072700036A | Passe-cable | Disponible | Voir la pièce |
| 6 | 4196166R | Segment | Disponible | Voir la pièce |
| 6 | 4196166R | Segment | Disponible | Voir la pièce |
| 7 | 3055115R | Bougie | Non reliée | |
| 8 | 4196068A | Cylindre | Disponible | Voir la pièce |
| 9 | 074000268R | Vilebrequin | Disponible | Voir la pièce |
| 9 | 074000268R | Vilebrequin | Disponible | Voir la pièce |
| 10 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 10 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 11 | 072700046R | Roulement | Disponible | Voir la pièce |
| 12 | 3028013R | Clavette | Disponible | Voir la pièce |
| 13 | 094000101R | Vis | Disponible | Voir la pièce |
| 14 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 14 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 15 | 4196067B | Piston complet Ø38 | Disponible | Voir la pièce |
| 15 | 4196067B | Piston complet Ø38 | Disponible | Voir la pièce |
| 16 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 17 | 094000099R | Bague | Disponible | Voir la pièce |
| 17 | 094000099R | Bague | Disponible | Voir la pièce |
| 18 | 3023008R | Goupille | Disponible | Voir la pièce |
| 19 | 074000204 | Carter moteur | Disponible | Voir la pièce |
| 20 | 094000006R | Roulement | Disponible | Voir la pièce |
| 21 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 22 | 3806026AR | Vis | Disponible | Voir la pièce |
| 23 | 4095211R | Bride | Disponible | Voir la pièce |
| 24 | 044000042A | Pot | Disponible | Voir la pièce |
| 25 | 074000013AR | Joint | Non reliée | |
| 26 | 4120070R | Rondelle | Non reliée | |
| 27 | 3801008R | Vis | Disponible | Voir la pièce |
| 28 | 074000207 | Couvre-pot | Disponible | Voir la pièce |
| 29 | 074000156B | Kit joints | Disponible | Voir la pièce |
| 30 | 093000167R | Bague | Disponible | Voir la pièce |
| 30 | 093000167R | Bague | Disponible | Voir la pièce |
| 31 | 074000014R | Axe piston | Disponible | Voir la pièce |
| 31 | 074000014R | Axe piston | Disponible | Voir la pièce |
| 31 | 074000014R | Axe piston | Disponible | Voir la pièce |
| 32 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 33 | 072700076CR | Joint | Disponible | Voir la pièce |
| 34 | 074000130CR | Bride termique | Non reliée | |
| 35 | 072700077CR | Joint | Disponible | Voir la pièce |
| 36 | 2318690R | Carburateur WT-460B | Disponible | Voir la pièce |
| 37 | 3801051R | Vis | Disponible | Voir la pièce |
| 38 | 072700458 | Papillon | Disponible | Voir la pièce |
| 39 | 074000391R | Levier de demarrage | Non reliée | |
| 40 | 320000004 | Vis | Disponible | Voir la pièce |
| 41 | 4120070R | Rondelle | Non reliée | |
| 42 | 072700460R | Protection | Disponible | Voir la pièce |
| 43 | 074000390R | Support filtre | Disponible | Voir la pièce |
| 44 | 072700461BR | Filtre aire | Disponible | Voir la pièce |
| 45 | 072700457AR | Couvercle filtre air | Disponible | Voir la pièce |
| 46 | 61052009BR | Vis | Disponible | Voir la pièce |
| 47 | 072700075AR | Joint | Non reliée | |
| 48 | 61070006R | Joint | Disponible | Voir la pièce |
| 49 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 50 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 51 | 4196102R | Tuyau | Disponible | Voir la pièce |
| 52 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 53 | 072700467BR | Reservoir | Disponible | Voir la pièce |
| 54 | 074000278 | Vilebrequin et piston Ø40 | Disponible | Voir la pièce |
| 55 | 3960017AR | Vis | Disponible | Voir la pièce |
| 56 | 072700543R | Filtre aire | Disponible | Voir la pièce |

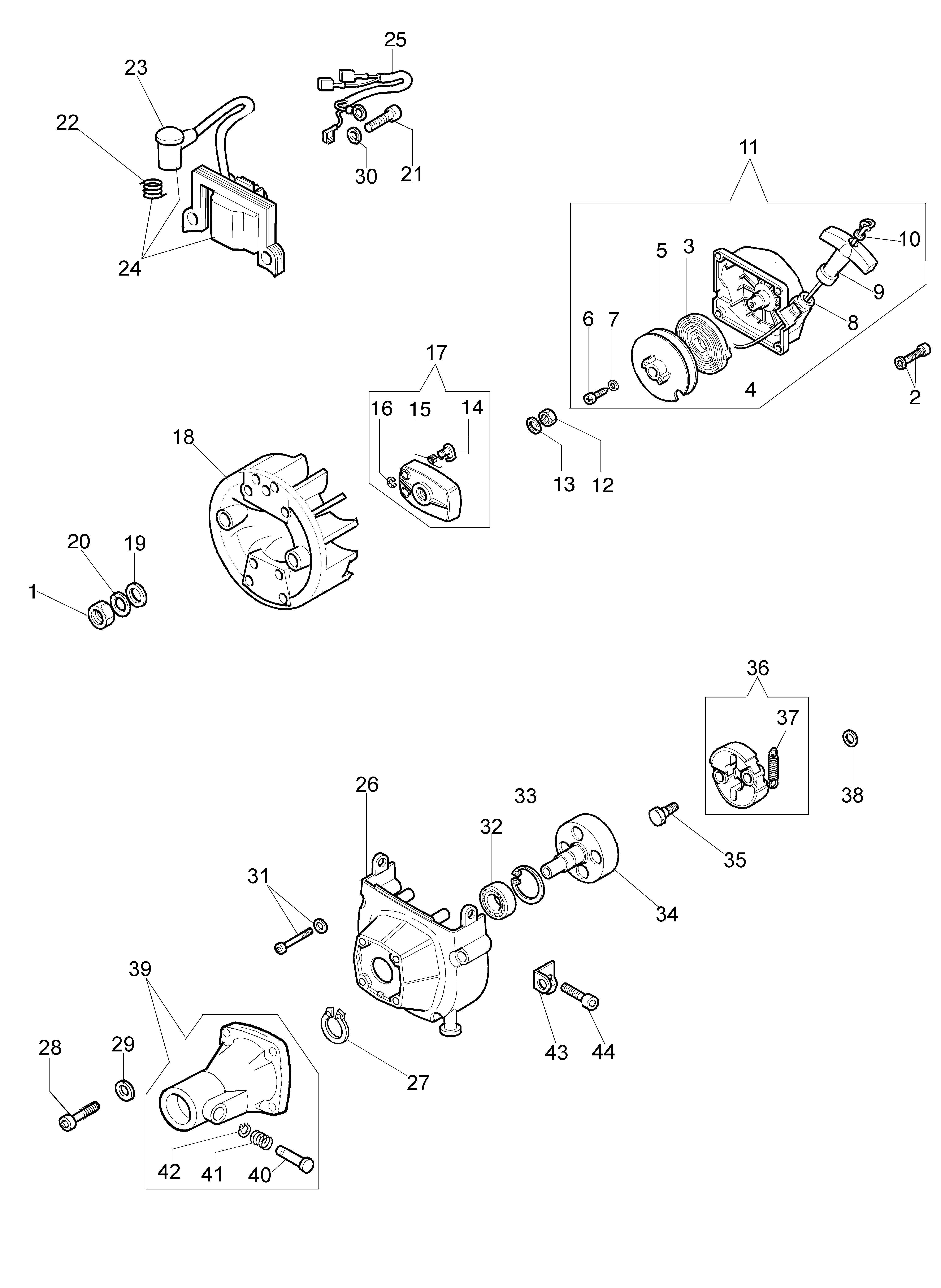

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 2 | 61052008R | Vis | Disponible | Voir la pièce |
| 3 | 004000132R | Ressort | Non reliée | |
| 4 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 5 | 072700085BR | Poulie | Disponible | Voir la pièce |
| 6 | 094600041AR | Vis | Non reliée | |
| 7 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 8 | 072700089R | Bague | Disponible | Voir la pièce |
| 9 | 093500397R | Poignée de démarrage | Non reliée | |
| 10 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 11 | 072700468AR | Demarrage complet | Disponible | Voir la pièce |
| 12 | 072700235 | Ecrou | Disponible | Voir la pièce |
| 13 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 14 | 072700087 | Cliquet | Disponible | Voir la pièce |
| 15 | 072700088R | Ressort | Disponible | Voir la pièce |
| 16 | 3026004R | Bague | Non reliée | |
| 17 | 072700466R | Entraineur | Disponible | Voir la pièce |
| 18 | 074000378AR | Volant | Non reliée | |
| 19 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 20 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 21 | 006000064 | Vis | Disponible | Voir la pièce |
| 22 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 23 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 24 | 072700391R | Bobine | Disponible | Voir la pièce |
| 25 | 4179087A | Cable | Disponible | Voir la pièce |
| 26 | 072700472AR | Carter | Disponible | Voir la pièce |
| 27 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 28 | 3801011R | Vis | Disponible | Voir la pièce |
| 29 | 072700189 | Rondelle | Disponible | Voir la pièce |
| 30 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 31 | 61052005 | Vis | Disponible | Voir la pièce |
| 32 | 3035042R | Roulement | Disponible | Voir la pièce |
| 33 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 34 | 4193005R | Cloche embrayage | Disponible | Voir la pièce |
| 35 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 36 | 4191153BR | Embrayage | Non reliée | |
| 37 | 4191028R | Ressort | Disponible | Voir la pièce |
| 38 | 072700188 | Rondelle | Disponible | Voir la pièce |
| 39 | 044000055 | Flasque | Disponible | Voir la pièce |
| 40 | 043300009A | Pivot | Disponible | Voir la pièce |
| 41 | 043300010 | Ressort | Disponible | Voir la pièce |
| 42 | 3026004R | Bague | Non reliée | |
| 43 | 072700072R | Support | Non reliée | |
| 44 | 3801010R | Goupille | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

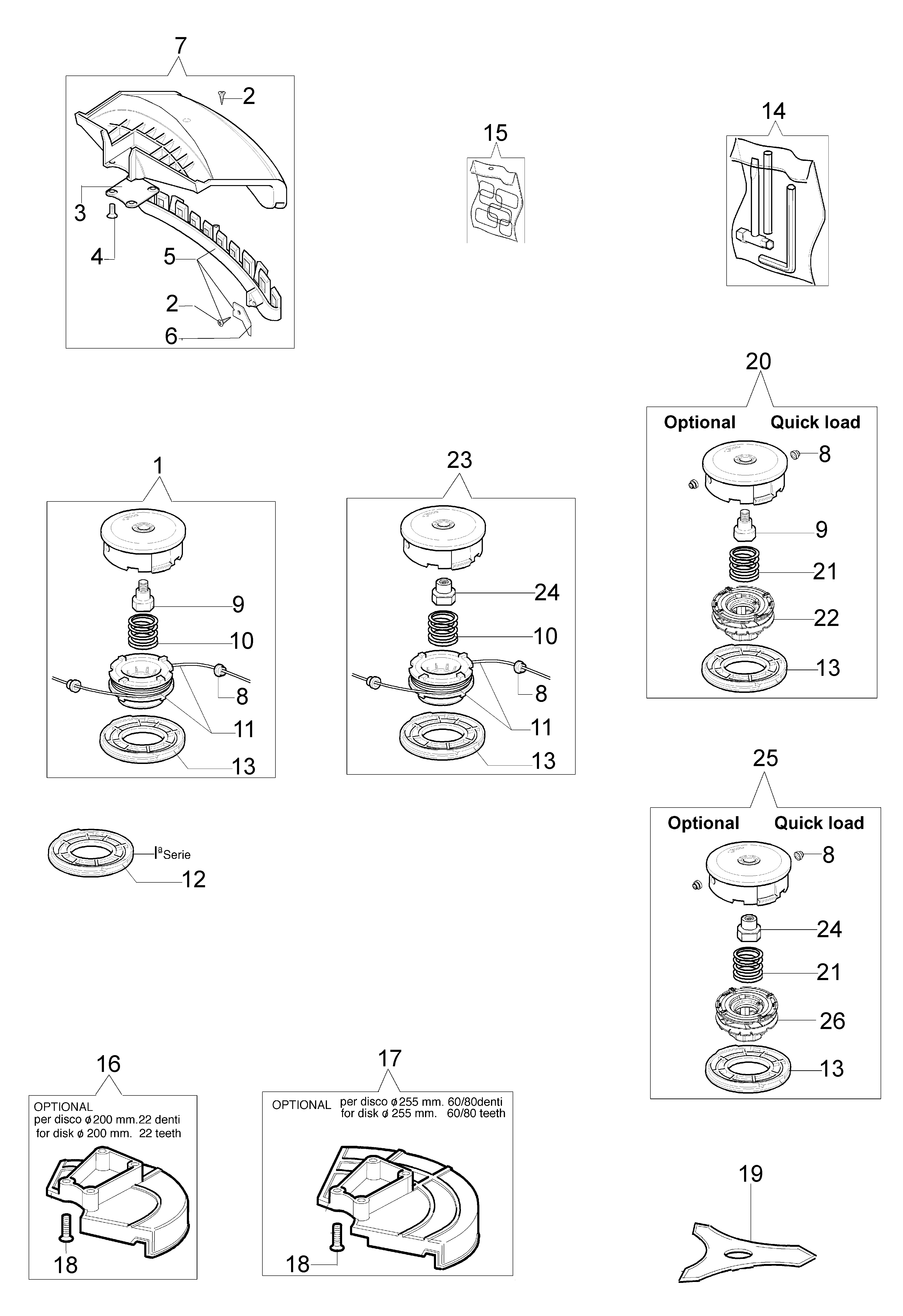

| 1 | 61459102 | Tete fil nylon cpl. Ø 3 | Disponible | Voir la pièce |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 3 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 4 | 3802004DR | Vis | Disponible | Voir la pièce |
| 5 | 61330252 | Bande | Non reliée | |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 7 | 61280332 | Kit protection | Non reliée | |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 9 | 63030009R | Insert (male) | Non reliée | |
| 9 | 63030009R | Insert (male) | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 11 | 4199052 | Bobine | Disponible | Voir la pièce |
| 11 | 4199052 | Bobine | Disponible | Voir la pièce |
| 12 | 4199026A | Couvercle | Disponible | Voir la pièce |
| 13 | 4199046 | Couvercle | Disponible | Voir la pièce |
| 13 | 4199046 | Couvercle | Disponible | Voir la pièce |
| 13 | 4199046 | Couvercle | Disponible | Voir la pièce |
| 13 | 4199046 | Couvercle | Disponible | Voir la pièce |
| 14 | 61012010R | Kit outils | Non reliée | |
| 15 | 044000072 | Kit etiquettes | Disponible | Voir la pièce |
| 16 | 4174280R | Schutz | Non reliée | |
| 17 | 4174279R | Schutz | Non reliée | |
| 18 | 3802004DR | Vis | Disponible | Voir la pièce |
| 18 | 3802004DR | Vis | Disponible | Voir la pièce |
| 19 | 4095673BR | Disque à 3 lames | Disponible | Voir la pièce |
| 20 | - | N | Non reliée | |
| 21 | 4199048R | Ressort | Disponible | Voir la pièce |
| 21 | 4199048R | Ressort | Disponible | Voir la pièce |
| 22 | 4199049 | Bobine | Disponible | Voir la pièce |
| 22 | 4199049 | Bobine | Disponible | Voir la pièce |
| 23 | 61459102 | Tete fil nylon cpl. Ø 3 | Disponible | Voir la pièce |
| 24 | 61110076R | Insert (female) | Non reliée | |
| 25 | - | N | Non reliée | |
| 26 | 4199049 | Bobine | Disponible | Voir la pièce |

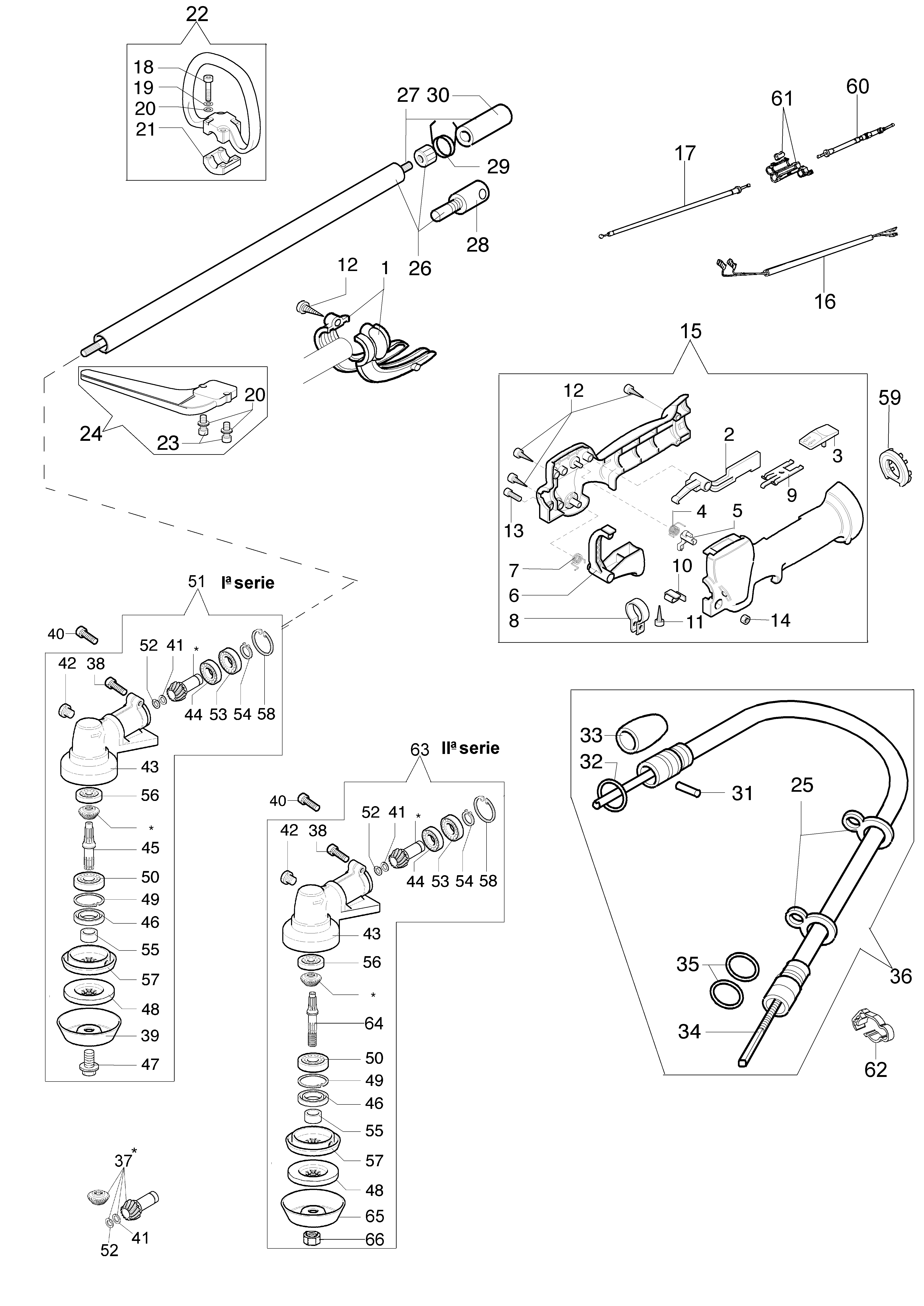

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4197056AR | Protection compl. | Disponible | Voir la pièce |
| 2 | 61040050AR | Levier | Disponible | Voir la pièce |
| 3 | 61040051R | Curseur | Non reliée | |
| 4 | 61040057R | Ressort | Disponible | Voir la pièce |
| 5 | 61040052 | Cliquet | Disponible | Voir la pièce |
| 6 | 61040049R | Levier accelerateur | Non reliée | |
| 7 | 61040056R | Ressort | Disponible | Voir la pièce |
| 8 | 61010019R | Bande | Disponible | Voir la pièce |
| 9 | 61040053R | Bride | Disponible | Voir la pièce |
| 10 | 61040054R | Bride | Disponible | Voir la pièce |
| 11 | 3960061AR | Vis | Disponible | Voir la pièce |
| 12 | 3960067AR | Vis | Disponible | Voir la pièce |
| 12 | 3960067AR | Vis | Disponible | Voir la pièce |
| 13 | 3801011R | Vis | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 15 | 61012006AR | Poignee | Non reliée | |
| 16 | 4100466A | Cable | Disponible | Voir la pièce |
| 17 | 62010010AR | Cable accellerateur | Non reliée | |
| 18 | 3801017R | Vis | Disponible | Voir la pièce |
| 19 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 20 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 20 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 21 | 61010024R | Collier | Disponible | Voir la pièce |
| 22 | 61032012R | Poignee | Disponible | Voir la pièce |
| 23 | 3801015R | Vis | Disponible | Voir la pièce |
| 24 | 61042026R | Protection | Disponible | Voir la pièce |
| 25 | 62020012 | Fixage | Disponible | Voir la pièce |
| 26 | 4197074R | Tuyau | Disponible | Voir la pièce |
| 27 | 4197019R | Arbre | Disponible | Voir la pièce |
| 28 | 4197077 | Tuyau | Disponible | Voir la pièce |
| 29 | 4193078R | Ressort | Non reliée | |
| 30 | 4197004R | Connection | Disponible | Voir la pièce |
| 31 | 3022010 | Goupille | Disponible | Voir la pièce |
| 32 | 3049009 | Bague or | Disponible | Voir la pièce |
| 33 | 4197062 | Protection | Disponible | Voir la pièce |
| 34 | 4137005DR | Arbre trasmission | Disponible | Voir la pièce |
| 35 | 3049008R | Bague or | Disponible | Voir la pièce |
| 36 | 62040048R | Flexible | Disponible | Voir la pièce |
| 37 | 61040132A | Kit engranages | Disponible | Voir la pièce |
| 38 | 3901016 | Vis | Disponible | Voir la pièce |
| 38 | 3901016 | Vis | Disponible | Voir la pièce |
| 39 | 4100456R | Protection | Non reliée | |
| 40 | 3901008R | Vis | Disponible | Voir la pièce |
| 40 | 3901008R | Vis | Disponible | Voir la pièce |
| 41 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 41 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 41 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 42 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 42 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 43 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 43 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 44 | 3034008R | Roulement | Disponible | Voir la pièce |
| 44 | 3034008R | Roulement | Disponible | Voir la pièce |
| 45 | 61040106A | Pivot | Non reliée | |
| 46 | 3050018R | Bague | Disponible | Voir la pièce |
| 46 | 3050018R | Bague | Disponible | Voir la pièce |
| 47 | 61040074AR | Vis | Non reliée | |
| 48 | 4179089R | Flasque | Disponible | Voir la pièce |
| 48 | 4179089R | Flasque | Disponible | Voir la pièce |
| 49 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 49 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 50 | 3034012R | Roulement | Non reliée | |
| 50 | 3034012R | Roulement | Non reliée | |
| 51 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 52 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 52 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 52 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 53 | 3035230R | Roulement | Disponible | Voir la pièce |
| 53 | 3035230R | Roulement | Disponible | Voir la pièce |
| 54 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 54 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 55 | 61040066R | Entretoise | Non reliée | |
| 55 | 61040066R | Entretoise | Non reliée | |
| 56 | 3034218R | Roulement | Disponible | Voir la pièce |
| 56 | 3034218R | Roulement | Disponible | Voir la pièce |
| 57 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 57 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 58 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 58 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 59 | 4197072 | Crochet | Disponible | Voir la pièce |
| 60 | 044000077 | Cable accellerateur | Disponible | Voir la pièce |
| 61 | 044000058A | Joint | Disponible | Voir la pièce |
| 62 | 62030077R | Bande | Disponible | Voir la pièce |
| 63 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 64 | 61250054R | Pivot | Disponible | Voir la pièce |
| 65 | 61110074AR | Protection | Non reliée | |
| 66 | 61110075R | Écrou auto-bloquant | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 074000239 | Vis | Disponible | Voir la pièce |
| 2 | 074000147 | Couvercle | Disponible | Voir la pièce |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 4 | 074000238 | Couvercle | Disponible | Voir la pièce |
| 6 | 2318572 | Pompe | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 8 | 003300201 | Axe | Disponible | Voir la pièce |
| 9 | 2318592R | Soupape | Non reliée | |
| 10 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 093500115 | Ressort | Disponible | Voir la pièce |
| 13 | 2318699 | Vis H | Disponible | Voir la pièce |
| 14 | 2318767 | Vis L | Disponible | Voir la pièce |
| 15 | 035000165 | Ressort | Disponible | Voir la pièce |
| 16 | 072700347 | Ressort | Disponible | Voir la pièce |
| 17 | 072700209 | Arbre | Disponible | Voir la pièce |
| 18 | 2318211 | Pivot | Disponible | Voir la pièce |
| 19 | 003300209 | Vis | Disponible | Voir la pièce |
| 20 | 072700211 | Papillon | Disponible | Voir la pièce |
| 21 | 094600148 | Ressort | Disponible | Voir la pièce |
| 22 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 23 | 2318694 | Capot | Disponible | Voir la pièce |
| 24 | 003300202 | Vis | Disponible | Voir la pièce |
| 25 | 2318695 | Capot | Disponible | Voir la pièce |
| 26 | 074000391R | Levier de demarrage | Non reliée | |
| 27 | 2318690R | Carburateur WT-460B | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 25 | 2318526 | Couvercle | Disponible | Voir la pièce |
| 26 | 2318875 | Pompe | Disponible | Voir la pièce |
| 27 | 2318685 | Couvercle | Disponible | Voir la pièce |
| 28 | 2318872 | Papillon | Disponible | Voir la pièce |
| 29 | 2318388 | Vis | Disponible | Voir la pièce |
| 30 | 2318412 | Crochet | Disponible | Voir la pièce |
| 31 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 32 | 2318689 | Axe | Disponible | Voir la pièce |
| 33 | 2318528 | Ressort | Disponible | Voir la pièce |
| 34 | 2318697 | Vis L | Disponible | Voir la pièce |
| 35 | 2318687 | Caps-lock | Disponible | Voir la pièce |
| 36 | 2318696 | Vis H | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 39 | 2318880 | Couvercle | Disponible | Voir la pièce |
| 40 | 2318522 | Vis | Disponible | Voir la pièce |
| 41 | 2318392 | Filtre | Disponible | Voir la pièce |
| 42 | 2318535 | Bague | Disponible | Voir la pièce |
| 43 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 44 | 2318690R | Carburateur WT-460B | Disponible | Voir la pièce |
| 45 | 2318521 | Vis | Disponible | Voir la pièce |
| 46 | 2318876 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 63129008 | Tete Load&Go | Disponible | Voir la pièce |
| 1 | 63129015 | Tete Load&Go | Disponible | Voir la pièce |
| 2 | 63120041R | Insert | Non reliée | |
| 3 | 63120040R | Ecrou | Disponible | Voir la pièce |
| 4 | 63120031R | Kit ressor | Disponible | Voir la pièce |
| 5 | 63120020AR | Bobine | Disponible | Voir la pièce |
| 6 | 63120007AR | Pommeau | Non reliée | |
| 6 | 63120030AR | Pommeau | Non reliée | |
| 7 | 63120001R | Bague | Disponible | Voir la pièce |
| 8 | 63120005R | Couvercle | Disponible | Voir la pièce |
