Vue Éclatée RAFALE 109L/16 K Cat. 2024
Retrouvez les pièces détachées, références et repères disponibles pour RAFALE 109L/16 K Cat. 2024.

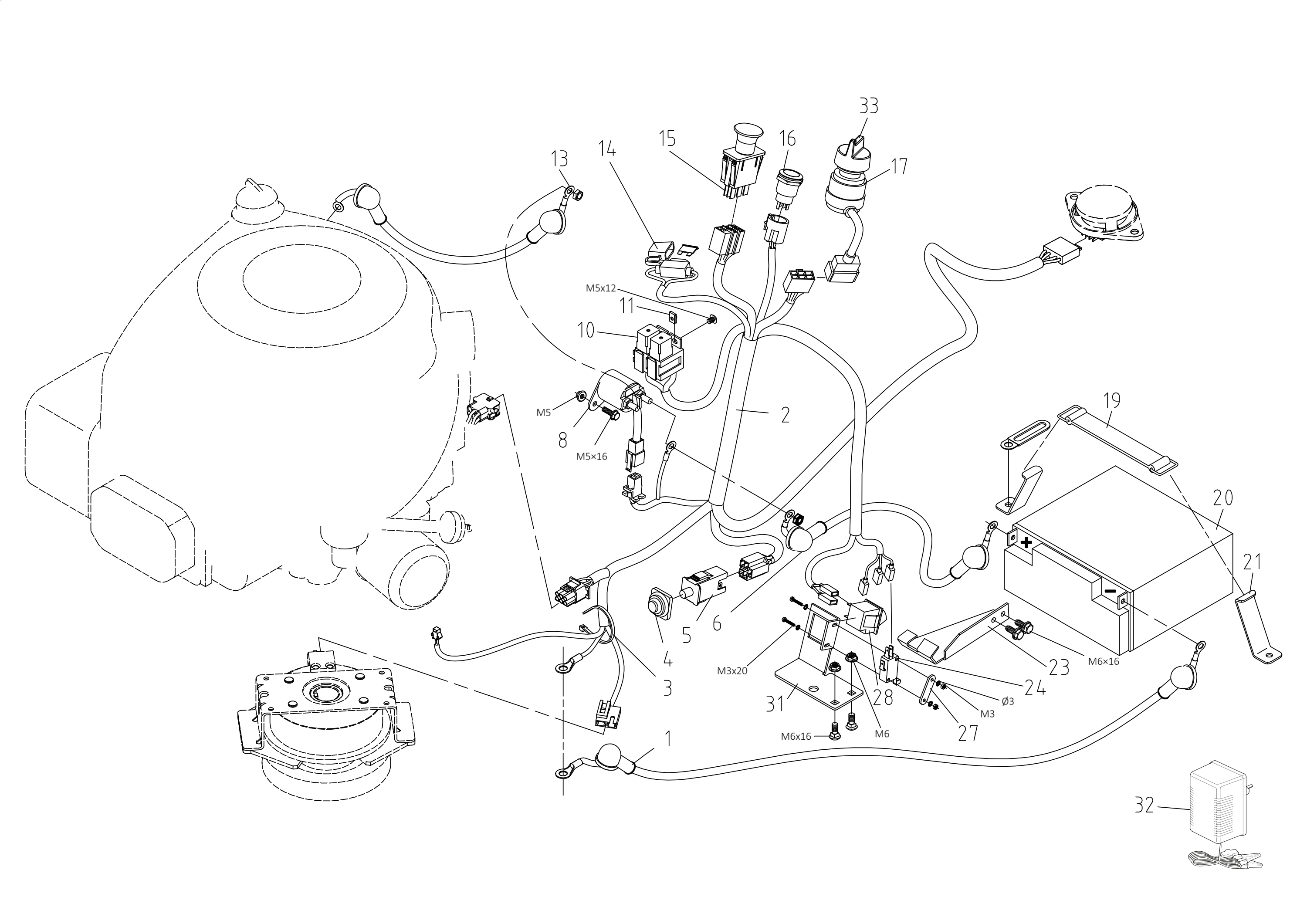

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000314R | Câble de batterie | Disponible | Voir la pièce |
| 2 | TS000339R | Câblage | Nous contacter | Voir la pièce |
| 2 | TS000447R | Câblage | Nous contacter | Voir la pièce |
| 3 | TS000316R | Bande | Nous contacter | Voir la pièce |
| 3 | TS000317R | Bande | Nous contacter | Voir la pièce |
| 4 | TS000318R | Protection | Disponible | Voir la pièce |
| 5 | TS000032R | Interrupteur | Nous contacter | Voir la pièce |
| 6 | TS000319R | Câble de batterie | Disponible | Voir la pièce |
| 8 | TS000033R | Solenoide | Disponible | Voir la pièce |
| 10 | TS000322R | Rele | Non reliée | |
| 10 | TS000457R | Rele | Nous contacter | Voir la pièce |
| 11 | TS000323R | Arrêt | Disponible | Voir la pièce |
| 13 | TS000324R | Câble | Disponible | Voir la pièce |
| 14 | TS000325R | Fusee | Disponible | Voir la pièce |
| 15 | TS000034R | Interrupteur | Disponible | Voir la pièce |
| 16 | TS000326R | Interrupteur | Disponible | Voir la pièce |
| 17 | TS000035R | Accul | Disponible | Voir la pièce |
| 19 | TS000332R | Courroie | Disponible | Voir la pièce |
| 20 | TS000038R | Batterie | Non reliée | |
| 21 | TS000333R | Etrier | Disponible | Voir la pièce |
| 23 | TS000336R | Levier de commande | Nous contacter | Voir la pièce |
| 24 | TS000331R | Interrupteur | Disponible | Voir la pièce |
| 27 | TS000337R | Etrier | Nous contacter | Voir la pièce |
| 28 | TS000037R | Micro-interrupteur | Disponible | Voir la pièce |
| 31 | 68050054 | Kit support + interrupteur | Nous contacter | Voir la pièce |
| 32 | 68130481 | Charge batterie | Disponible | Voir la pièce |
| 33 | TS000412R | Clef à demarrage | Nous contacter | Voir la pièce |

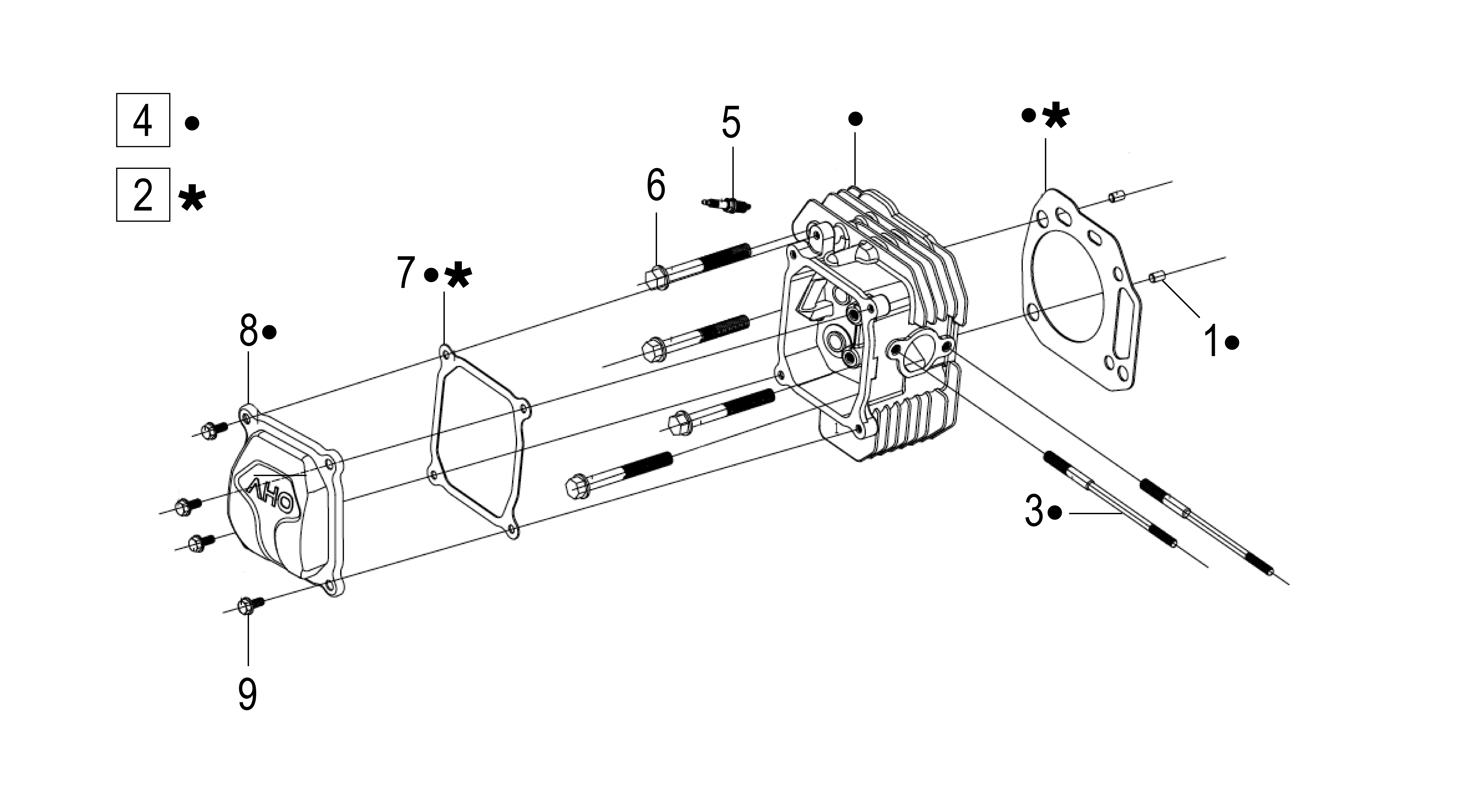

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150654 | Pivot | Nous contacter | Voir la pièce |
| 2 | L66152959 | Kit complet de joints | Nous contacter | Voir la pièce |
| 2 | L66152959 | Kit complet de joints | Nous contacter | Voir la pièce |
| 2 | L66152959 | Kit complet de joints | Nous contacter | Voir la pièce |
| 3 | L66150822 | Goujon | Disponible | Voir la pièce |
| 4 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 4 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 4 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 4 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 4 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 4 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 4 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 5 | 3055122R | Bougie | Nous contacter | Voir la pièce |
| 6 | L66150818 | Boulon | Nous contacter | Voir la pièce |
| 7 | L66152187 | Joint | Disponible | Voir la pièce |
| 8 | L66151497 | Couvercle | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |

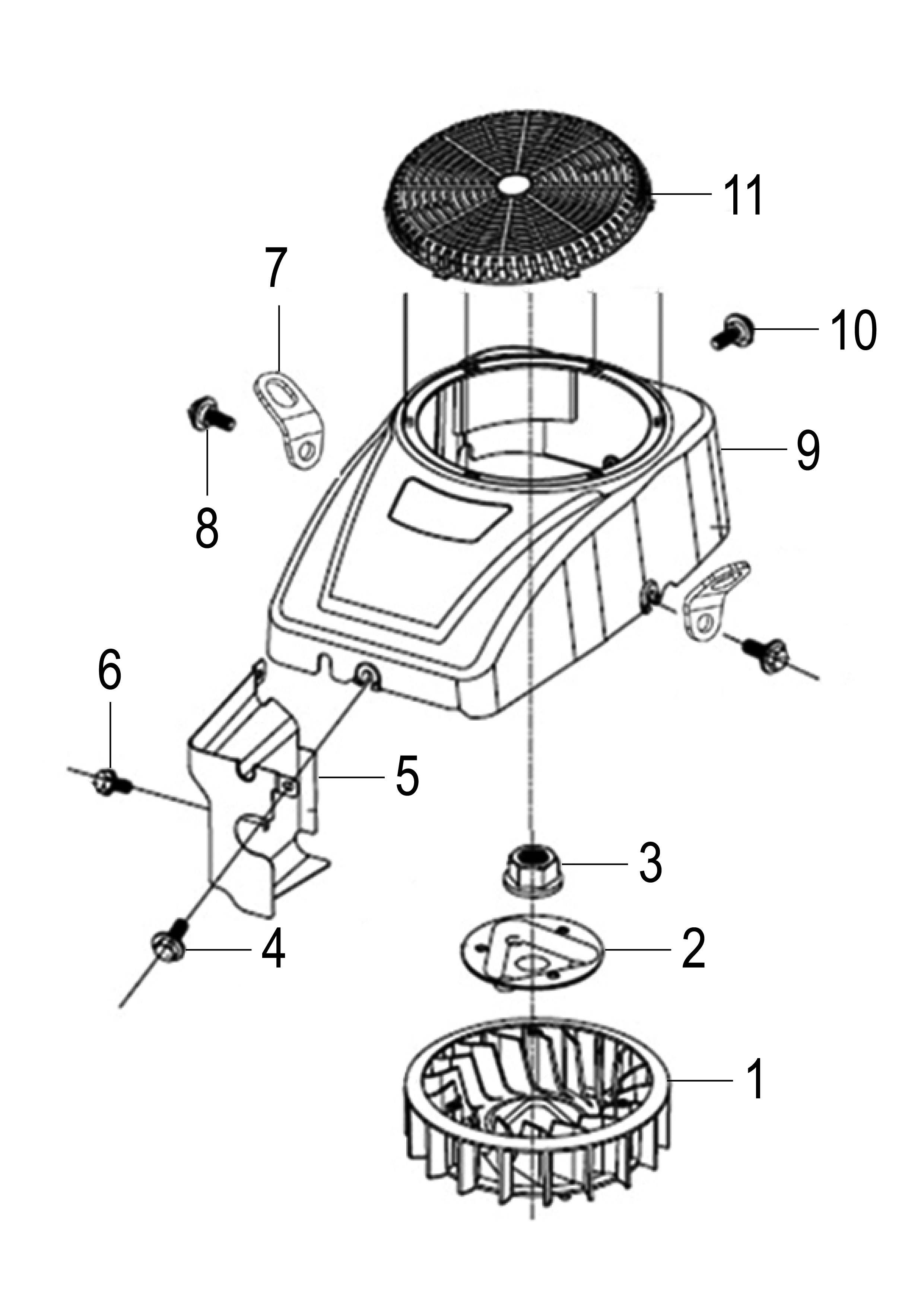

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150771 | Ventilateur | Disponible | Voir la pièce |
| 2 | L66150802 | Poulie | Nous contacter | Voir la pièce |
| 3 | L66152932 | Boulon | Non reliée | |
| 4 | L66150815 | Boulon | Nous contacter | Voir la pièce |
| 5 | L66150774 | Protection | Nous contacter | Voir la pièce |
| 6 | L66150464 | Vis | Disponible | Voir la pièce |
| 7 | L66152879 | Pivot | Non reliée | |
| 8 | L66151028 | Boulon | Disponible | Voir la pièce |
| 9 | L66150775 | Capot | Disponible | Voir la pièce |
| 10 | L66150393 | Vis | Disponible | Voir la pièce |
| 11 | L66150803 | Couvercle | Disponible | Voir la pièce |

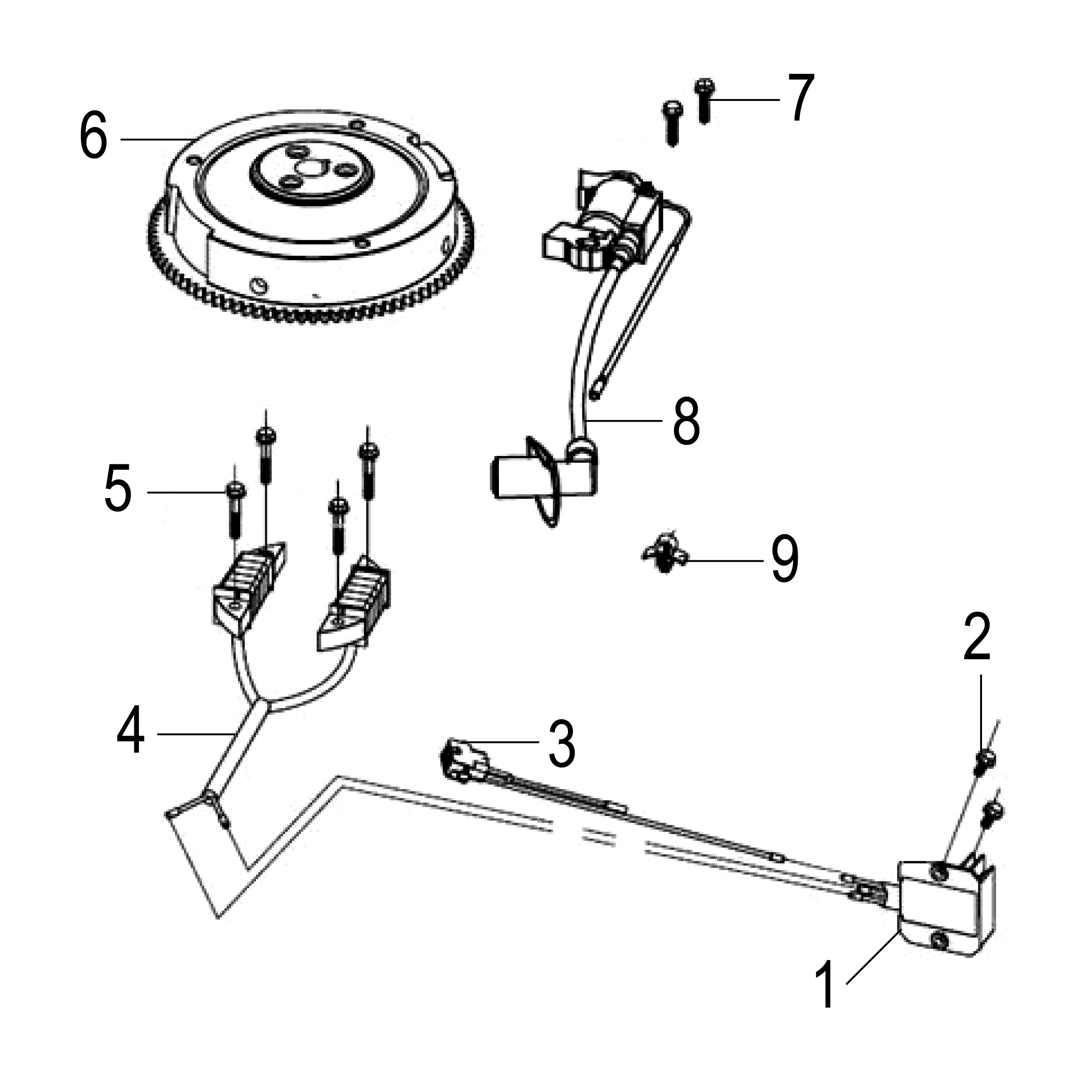

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151485 | Redresseur | Nous contacter | Voir la pièce |
| 2 | L66150464 | Vis | Disponible | Voir la pièce |
| 3 | L66152927 | Crochet | Non reliée | |
| 4 | L66151487 | Plaquette | Disponible | Voir la pièce |
| 5 | L66150816 | Boulon | Nous contacter | Voir la pièce |
| 6 | L66150804 | Volant | Nous contacter | Voir la pièce |
| 7 | L66150817 | Boulon | Disponible | Voir la pièce |
| 8 | L66151488 | Bobine | Disponible | Voir la pièce |
| 9 | L66151489 | Clip | Nous contacter | Voir la pièce |

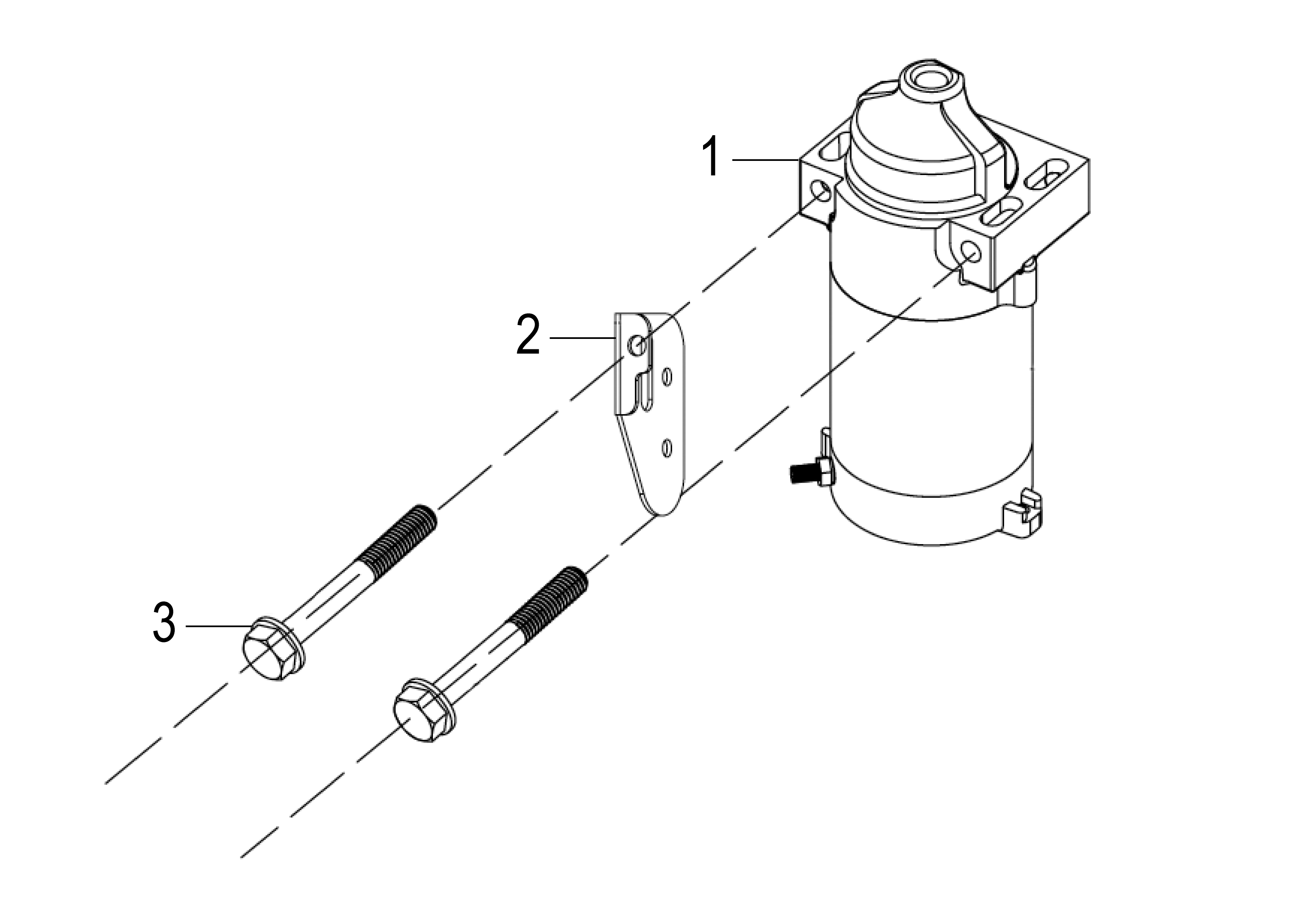

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151490 | Levier starter | Nous contacter | Voir la pièce |
| 2 | L66150808 | Etrier | Nous contacter | Voir la pièce |
| 3 | L66150821 | Boulon | Nous contacter | Voir la pièce |

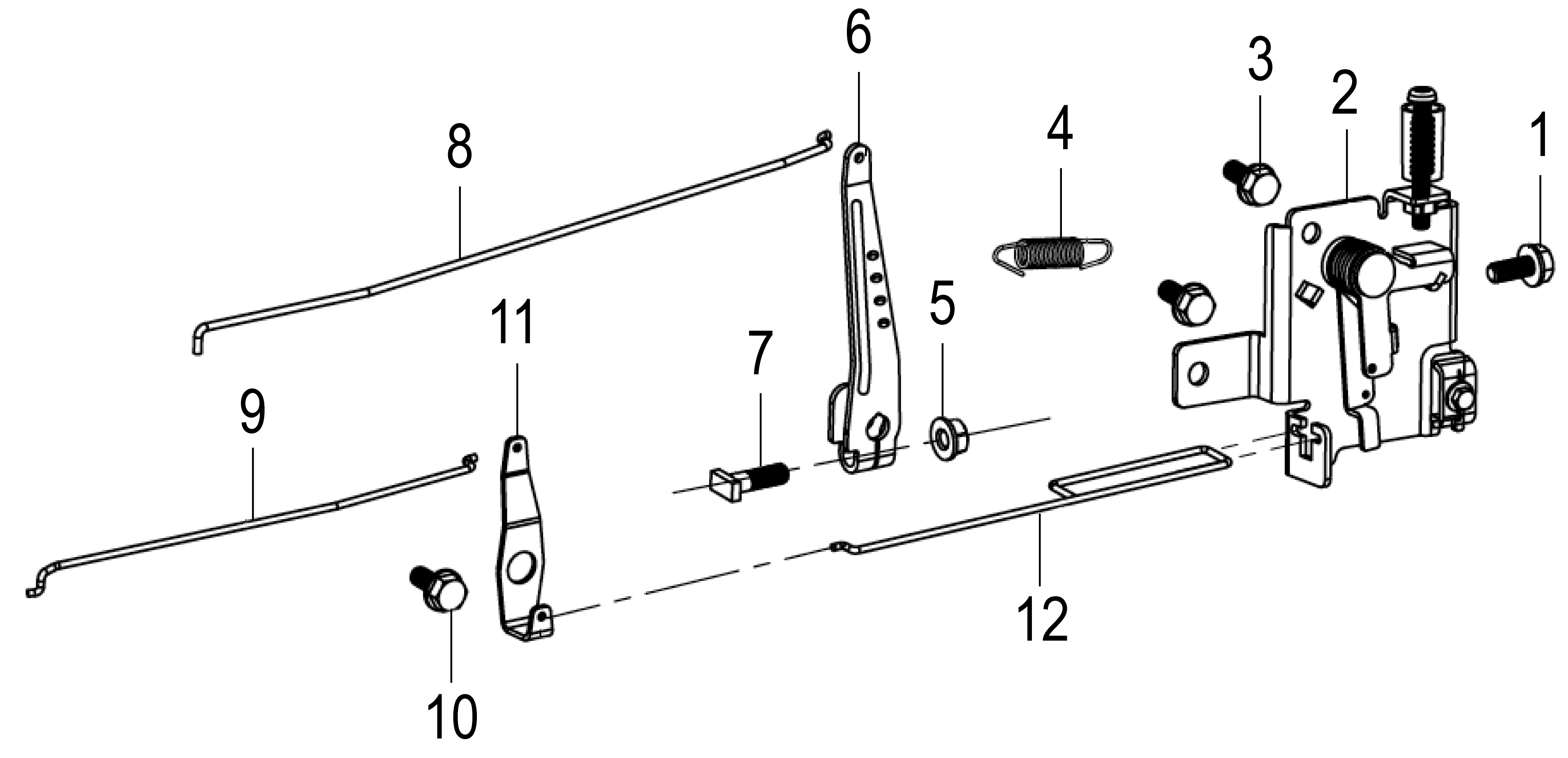

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66151491 | Commande | Nous contacter | Voir la pièce |
| 3 | L66150393 | Vis | Disponible | Voir la pièce |
| 4 | L66150792 | Ressort | Disponible | Voir la pièce |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 6 | L66150793 | Arbre régulateur | Nous contacter | Voir la pièce |
| 7 | L66150382 | Vis | Disponible | Voir la pièce |
| 8 | L66150791 | Rod du gouverneur | Disponible | Voir la pièce |
| 9 | L66150790 | Câble starter | Disponible | Voir la pièce |
| 10 | L66150813 | Boulon | Disponible | Voir la pièce |
| 11 | L66150789 | Plaquette | Disponible | Voir la pièce |
| 12 | L66150795 | Levier accélérateur | Disponible | Voir la pièce |

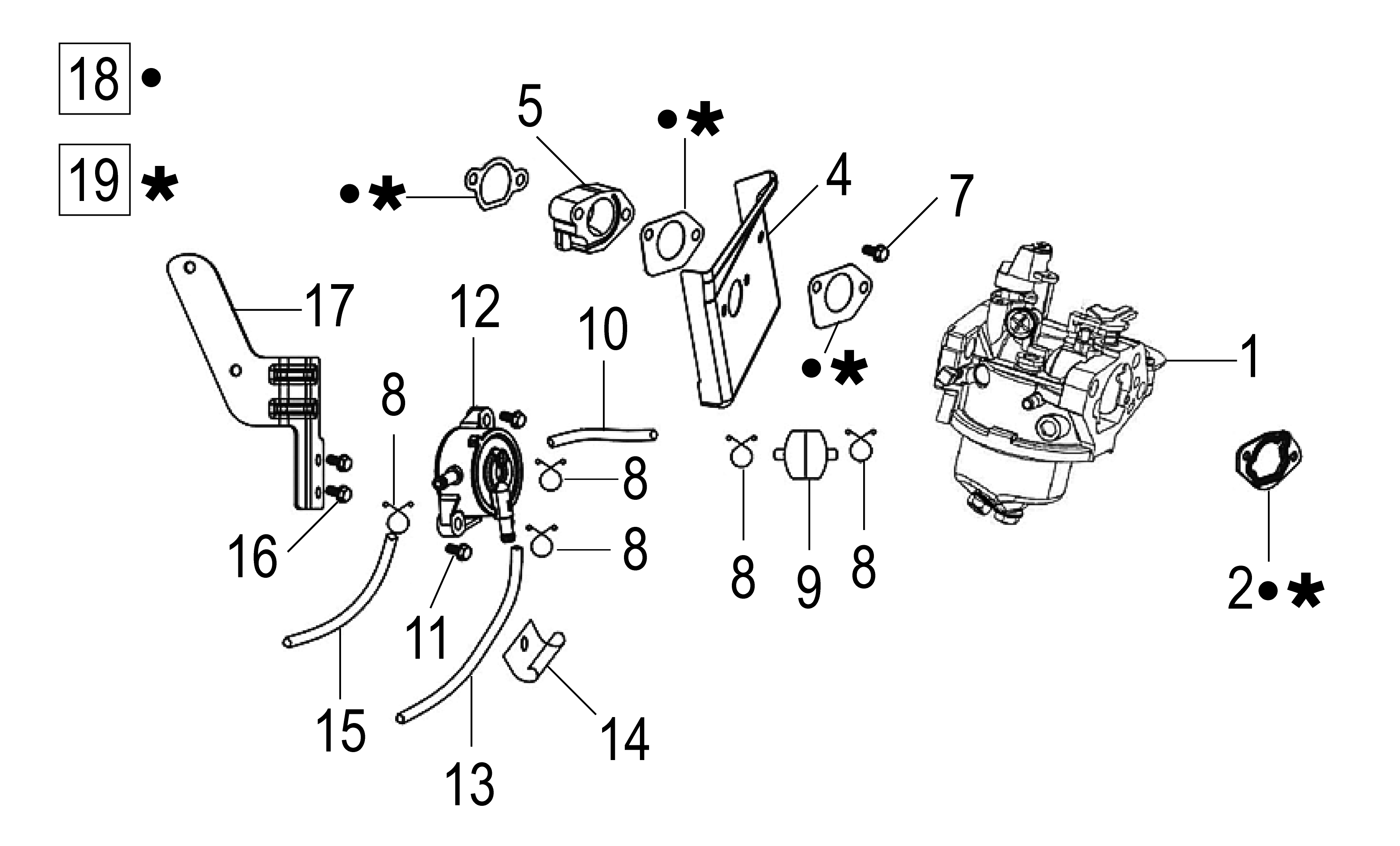

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152904 | Carburateur | Disponible | Voir la pièce |
| 2 | L66150956 | Joint | Disponible | Voir la pièce |
| 4 | L66152954 | Deflecteur | Non reliée | |
| 5 | L66150788 | Bride termique | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 8 | L66150749 | Tuyau | Disponible | Voir la pièce |
| 8 | L66150749 | Tuyau | Disponible | Voir la pièce |
| 8 | L66150749 | Tuyau | Disponible | Voir la pièce |
| 8 | L66150749 | Tuyau | Disponible | Voir la pièce |
| 8 | L66150749 | Tuyau | Disponible | Voir la pièce |
| 9 | L66151503 | Filtre Carburant | Disponible | Voir la pièce |
| 10 | L66150957 | Tuyau d | Nous contacter | Voir la pièce |
| 11 | L66150251 | Vis | Disponible | Voir la pièce |
| 12 | L66152955 | Pompe | Nous contacter | Voir la pièce |
| 13 | L66151498 | Tuyau | Nous contacter | Voir la pièce |
| 14 | L66152945 | Bande | Non reliée | |
| 15 | L66150961 | Tuyau d | Disponible | Voir la pièce |
| 16 | L66150456 | Vis | Disponible | Voir la pièce |
| 17 | L66150962 | Etrier | Disponible | Voir la pièce |
| 18 | L66152960 | Kit de joints de carburateur | Nous contacter | Voir la pièce |
| 18 | L66152960 | Kit de joints de carburateur | Nous contacter | Voir la pièce |
| 18 | L66152960 | Kit de joints de carburateur | Nous contacter | Voir la pièce |
| 18 | L66152960 | Kit de joints de carburateur | Nous contacter | Voir la pièce |
| 18 | L66152960 | Kit de joints de carburateur | Nous contacter | Voir la pièce |
| 19 | L66152959 | Kit complet de joints | Nous contacter | Voir la pièce |
| 19 | L66152959 | Kit complet de joints | Nous contacter | Voir la pièce |
| 19 | L66152959 | Kit complet de joints | Nous contacter | Voir la pièce |
| 19 | L66152959 | Kit complet de joints | Nous contacter | Voir la pièce |
| 19 | L66152959 | Kit complet de joints | Nous contacter | Voir la pièce |

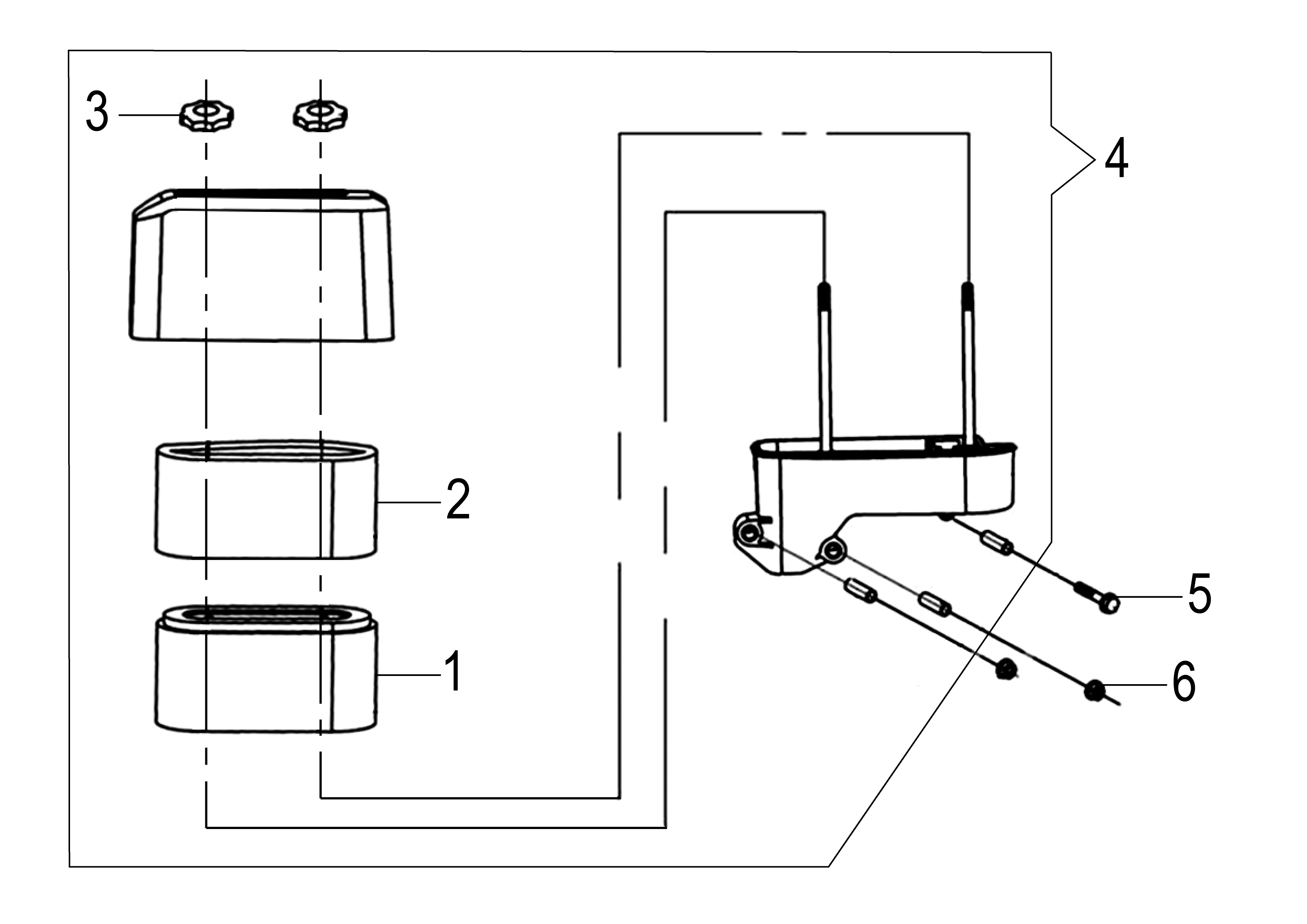

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150786 | Filtre | Non reliée | |
| 2 | L66150799 | Filtre | Non reliée | |
| 3 | L66150801 | Boulon | Nous contacter | Voir la pièce |
| 4 | L66152916 | Kit filtre air | Non reliée | |
| 5 | L66150453 | Vis | Disponible | Voir la pièce |
| 6 | 004400959R | Ecrou | Disponible | Voir la pièce |

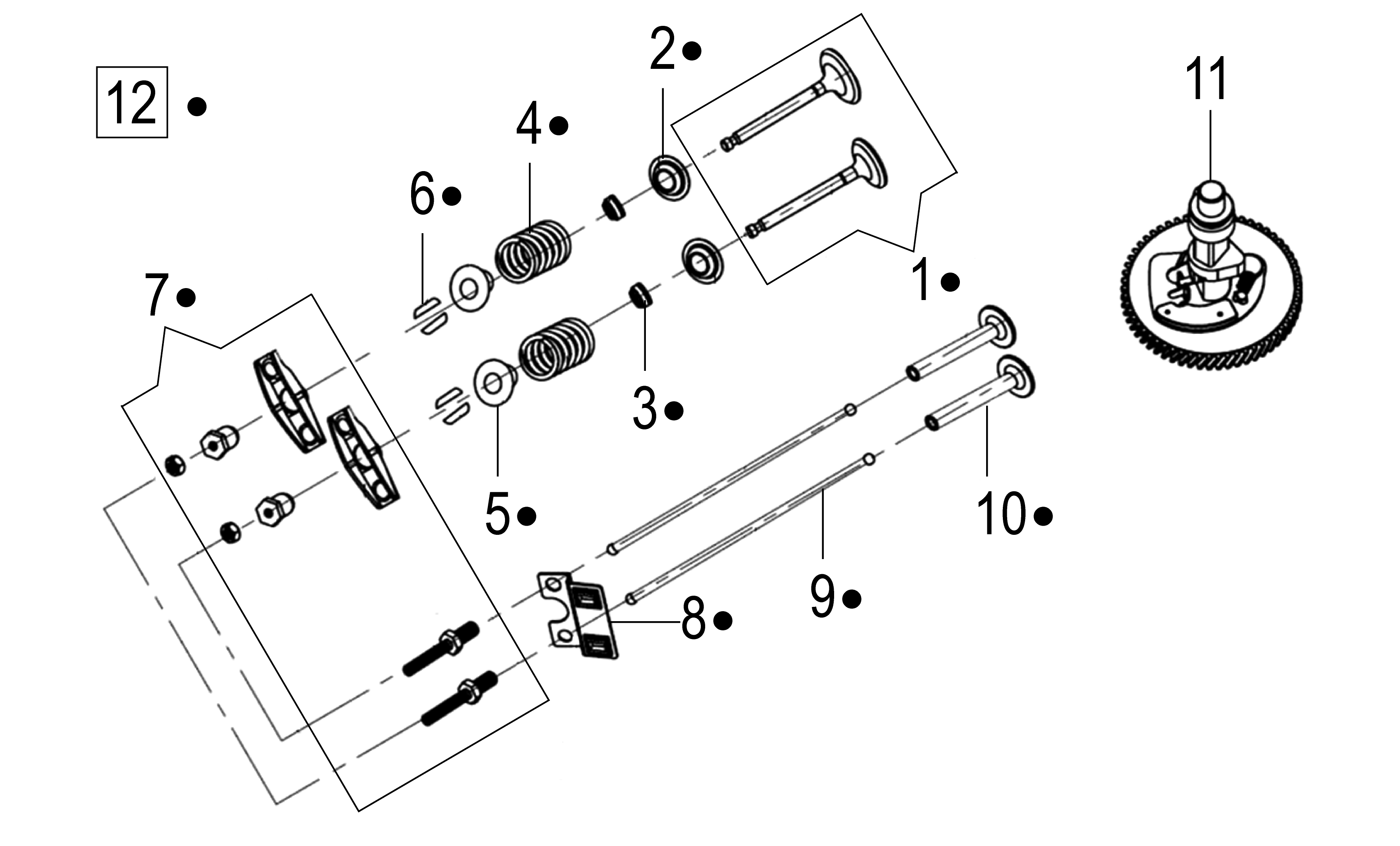

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150782 | Kit soupape succion/évacuation | Disponible | Voir la pièce |
| 2 | L66150560 | Guide | Disponible | Voir la pièce |
| 3 | L66150561 | Bague d | Disponible | Voir la pièce |
| 4 | L66150559 | Ressort | Disponible | Voir la pièce |
| 5 | L66150558 | Arret | Nous contacter | Voir la pièce |
| 6 | L66150557 | Soupape | Disponible | Voir la pièce |
| 7 | L66150763 | Balancier | Disponible | Voir la pièce |
| 8 | L66150766 | Tôle | Disponible | Voir la pièce |
| 9 | L66150764 | Tige balancier | Disponible | Voir la pièce |
| 10 | L66150765 | Guide | Nous contacter | Voir la pièce |
| 11 | L66150762 | Arbre à cames | Disponible | Voir la pièce |
| 12 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66152961 | Couvercle compl. | Nous contacter | Voir la pièce |

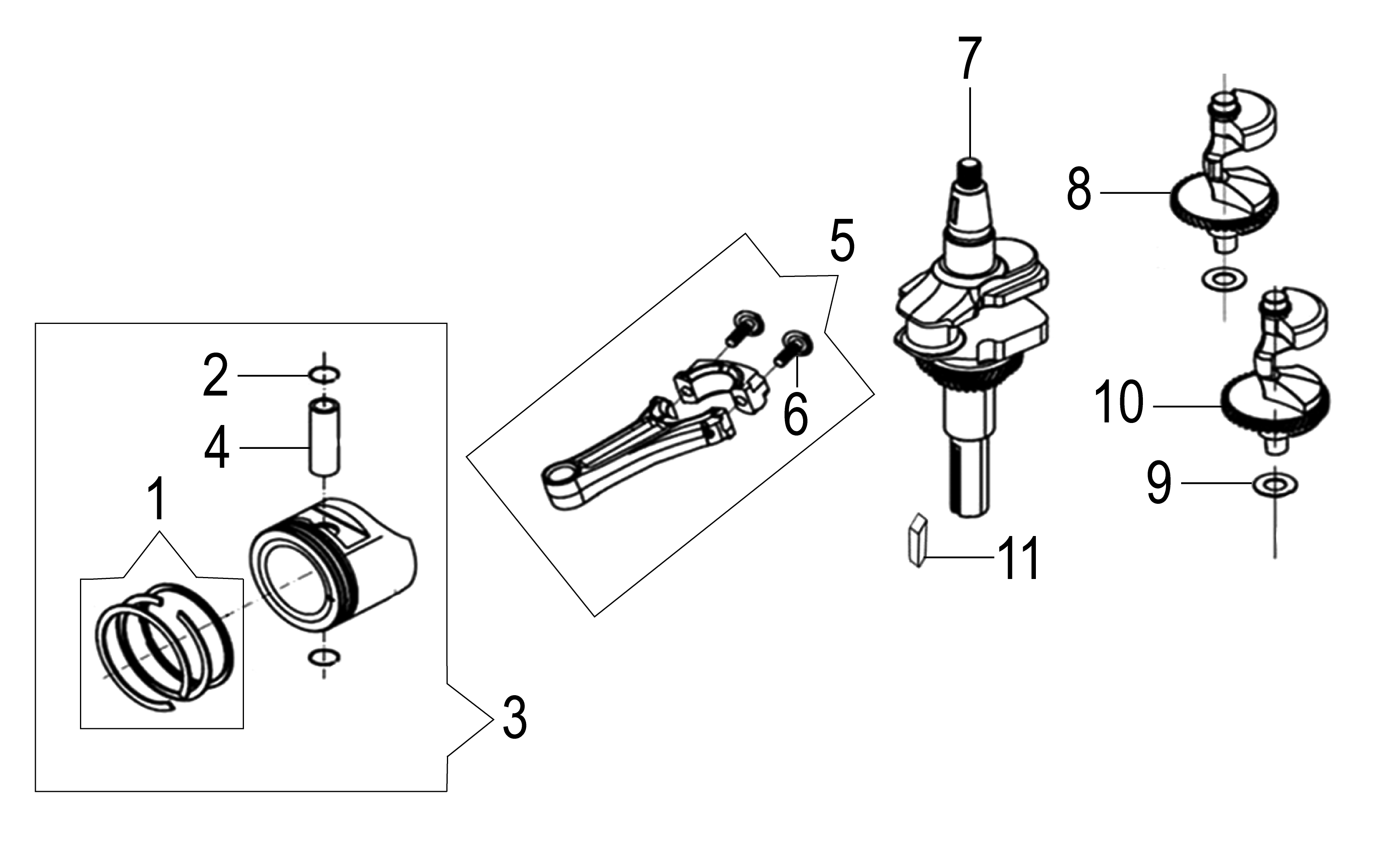

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150755 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150669 | Bague | Nous contacter | Voir la pièce |
| 3 | L66151502 | Piston complet | Nous contacter | Voir la pièce |
| 4 | L66150693 | Axe piston | Nous contacter | Voir la pièce |
| 5 | L66152964 | Kit bielle | Nous contacter | Voir la pièce |
| 6 | L66152884 | Boulon | Non reliée | |
| 7 | L66150760 | Vilebrequin | Disponible | Voir la pièce |
| 8 | L66150963 | Balancier | Nous contacter | Voir la pièce |
| 9 | L66150825 | Rondelle | Nous contacter | Voir la pièce |
| 10 | L66150964 | Balancier | Nous contacter | Voir la pièce |
| 11 | L66152934 | Clef | Non reliée |

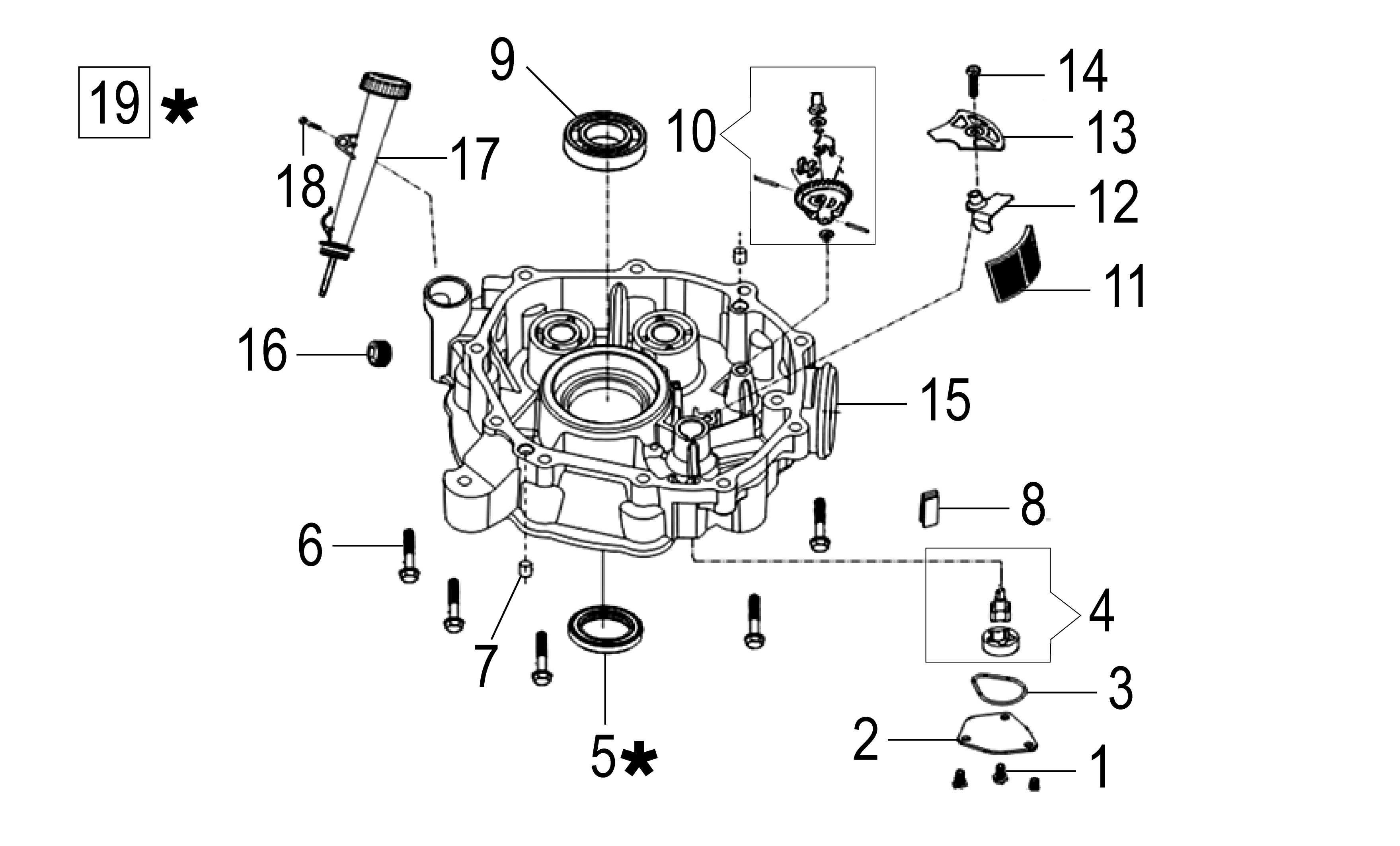

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66150768 | Couvercle pompe à huile | Disponible | Voir la pièce |
| 3 | L66150756 | Bague d | Disponible | Voir la pièce |
| 4 | L66150767 | Pompe huile | Disponible | Voir la pièce |
| 5 | L66150830 | Joint d | Disponible | Voir la pièce |
| 6 | L66150820 | Boulon | Disponible | Voir la pièce |
| 7 | L66150828 | Pivot | Nous contacter | Voir la pièce |
| 8 | L66150772 | Déflecteur | Nous contacter | Voir la pièce |
| 9 | L66150665 | Roulement | Disponible | Voir la pièce |
| 10 | L66152913 | Arbre régulateur | Non reliée | |
| 11 | L66150769 | Filtre huile | Disponible | Voir la pièce |
| 12 | L66150752 | Tôle | Nous contacter | Voir la pièce |
| 13 | L66150770 | Couvercle filtre | Nous contacter | Voir la pièce |
| 14 | L66150817 | Boulon | Disponible | Voir la pièce |
| 15 | L66151499 | Couvercle | Nous contacter | Voir la pièce |
| 16 | L66152869 | Bouchon filete | Non reliée | |
| 17 | L66150965 | Bouchon compl. | Disponible | Voir la pièce |
| 18 | L66150453 | Vis | Disponible | Voir la pièce |
| 19 | L66152959 | Kit complet de joints | Nous contacter | Voir la pièce |
| 19 | L66152959 | Kit complet de joints | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151494 | Tuyau soupirail | Disponible | Voir la pièce |
| 2 | L66150353 | Goupille | Disponible | Voir la pièce |

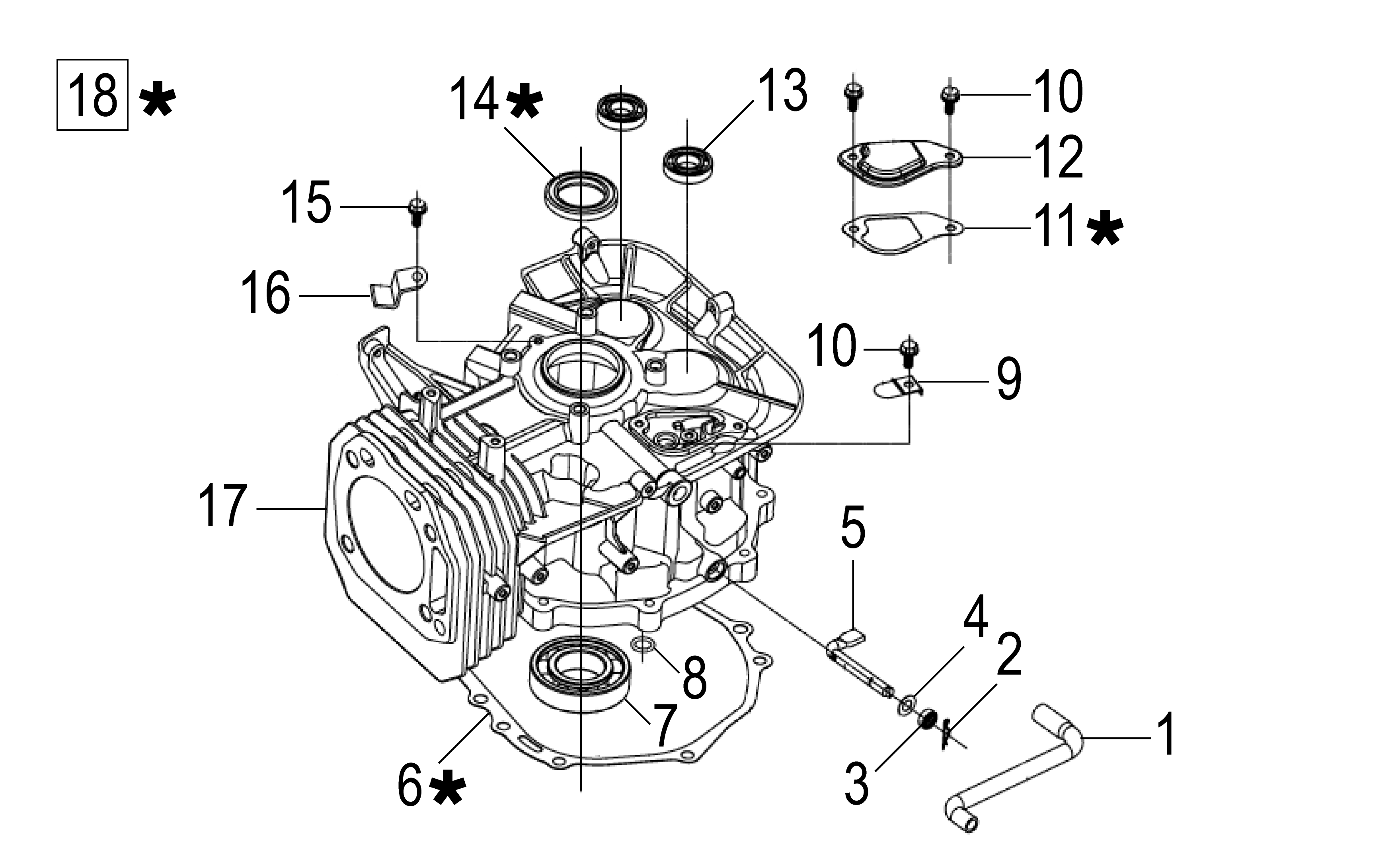

| 3 | L66150660 | Joint d | Nous contacter | Voir la pièce |
| 4 | L66150824 | Rondelle | Nous contacter | Voir la pièce |
| 5 | L66150794 | Arbre régulateur | Nous contacter | Voir la pièce |
| 6 | L66150744 | Joint | Nous contacter | Voir la pièce |
| 7 | L66150665 | Roulement | Disponible | Voir la pièce |
| 8 | L66150756 | Bague d | Disponible | Voir la pièce |
| 9 | L66150410 | Soupape à lamelle | Disponible | Voir la pièce |
| 10 | L66150464 | Vis | Disponible | Voir la pièce |
| 10 | L66150464 | Vis | Disponible | Voir la pièce |
| 11 | L66152953 | Joint | Non reliée | |
| 12 | L66150745 | Couvercle | Nous contacter | Voir la pièce |
| 13 | L66150829 | Roulement | Disponible | Voir la pièce |
| 14 | L66150830 | Joint d | Disponible | Voir la pièce |
| 15 | L66150393 | Vis | Disponible | Voir la pièce |
| 16 | L66150739 | Soupape | Nous contacter | Voir la pièce |
| 17 | L66150742 | Carter moteur | Nous contacter | Voir la pièce |
| 18 | L66152959 | Kit complet de joints | Nous contacter | Voir la pièce |
| 18 | L66152959 | Kit complet de joints | Nous contacter | Voir la pièce |
| 18 | L66152959 | Kit complet de joints | Nous contacter | Voir la pièce |
| 18 | L66152959 | Kit complet de joints | Nous contacter | Voir la pièce |

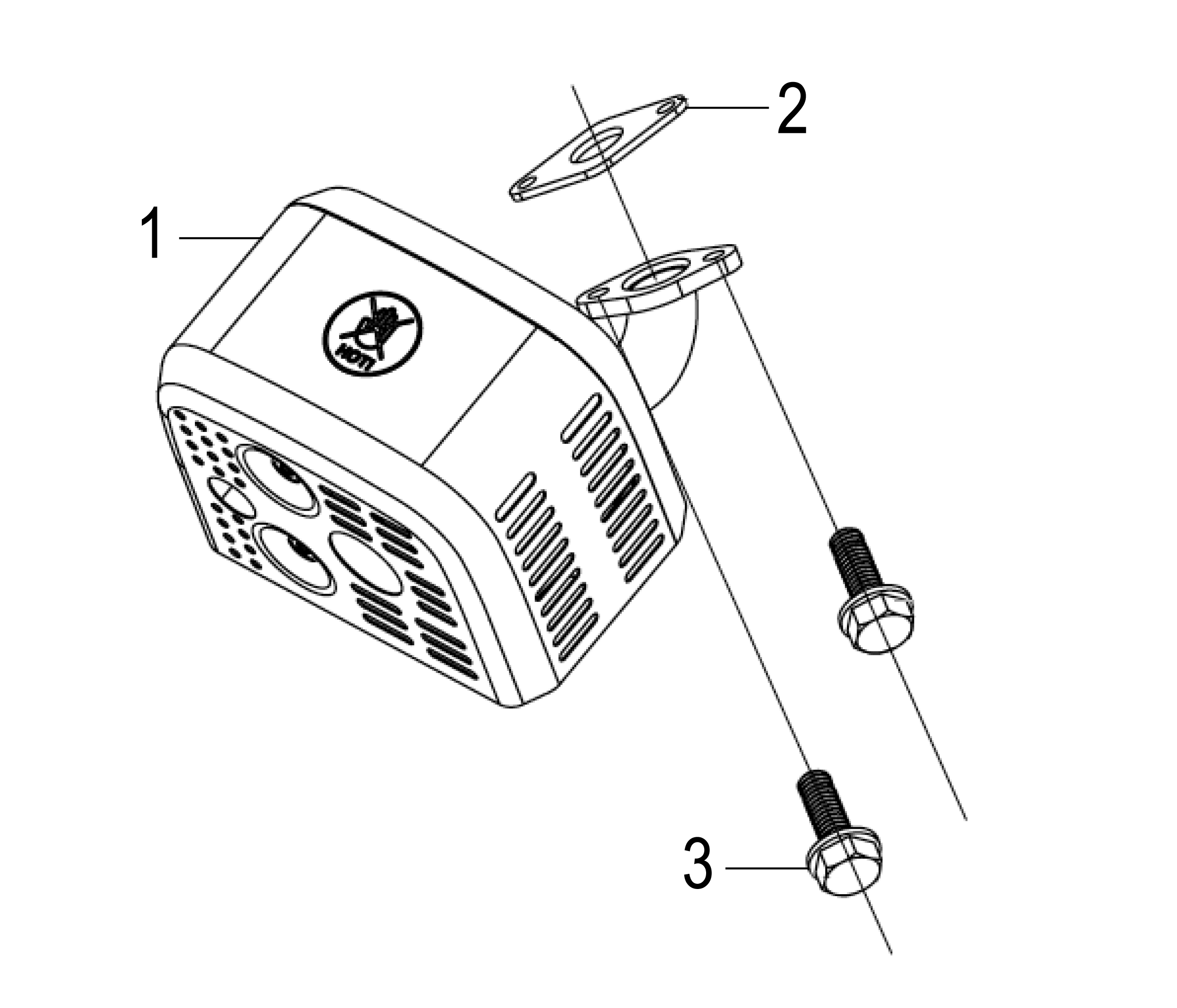

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000157R | Pot | Disponible | Voir la pièce |
| 2 | L66150800 | Joint | Disponible | Voir la pièce |
| 3 | - | N | Non reliée |
