Vue Éclatée RAFALE 102R/19 K Cat. 2025
Retrouvez les pièces détachées, références et repères disponibles pour RAFALE 102R/19 K Cat. 2025.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000314R | Câble de batterie | Disponible | Voir la pièce |
| 2 | TS000440R | Câblage | Nous contacter | Voir la pièce |
| 3 | TS000316R | Bande | Nous contacter | Voir la pièce |
| 3 | TS000317R | Bande | Nous contacter | Voir la pièce |
| 4 | TS000319R | Câble de batterie | Disponible | Voir la pièce |
| 5 | TS000032R | Interrupteur | Nous contacter | Voir la pièce |
| 6 | TS000320R | Indicateur | Disponible | Voir la pièce |
| 7 | TS000321R | Bague seeger | Disponible | Voir la pièce |
| 9 | TS000033R | Solenoide | Disponible | Voir la pièce |
| 11 | TS000457R | Rele | Nous contacter | Voir la pièce |
| 12 | TS000323R | Arrêt | Disponible | Voir la pièce |
| 14 | TS000324R | Câble | Disponible | Voir la pièce |
| 15 | TS000325R | Fusee | Disponible | Voir la pièce |
| 16 | TS000034R | Interrupteur | Disponible | Voir la pièce |
| 17 | TS000326R | Interrupteur | Disponible | Voir la pièce |
| 18 | TS000035R | Accul | Disponible | Voir la pièce |
| 19 | TS000327R | Etrier | Disponible | Voir la pièce |
| 20 | TS000036R | Micro-interrupteur | Disponible | Voir la pièce |
| 25 | TS000328R | Plaque de fixation | Disponible | Voir la pièce |
| 28 | TS000329R | Levier | Disponible | Voir la pièce |
| 29 | TS000330R | Levier | Disponible | Voir la pièce |
| 33 | TS000331R | Interrupteur | Disponible | Voir la pièce |
| 34 | TS000332R | Courroie | Disponible | Voir la pièce |
| 35 | TS000038R | Batterie | Non reliée | |
| 36 | TS000333R | Etrier | Disponible | Voir la pièce |
| 38 | TS000336R | Levier de commande | Nous contacter | Voir la pièce |
| 39 | TS000037R | Micro-interrupteur | Disponible | Voir la pièce |
| 40 | TS000337R | Etrier | Nous contacter | Voir la pièce |
| 41 | TS000435R | Interrupteur | Disponible | Voir la pièce |
| 43 | 68050054 | Kit support + interrupteur | Nous contacter | Voir la pièce |
| 44 | TS000318R | Protection | Disponible | Voir la pièce |
| 45 | 68130481 | Charge batterie | Disponible | Voir la pièce |
| 46 | TS000412R | Clef à demarrage | Nous contacter | Voir la pièce |

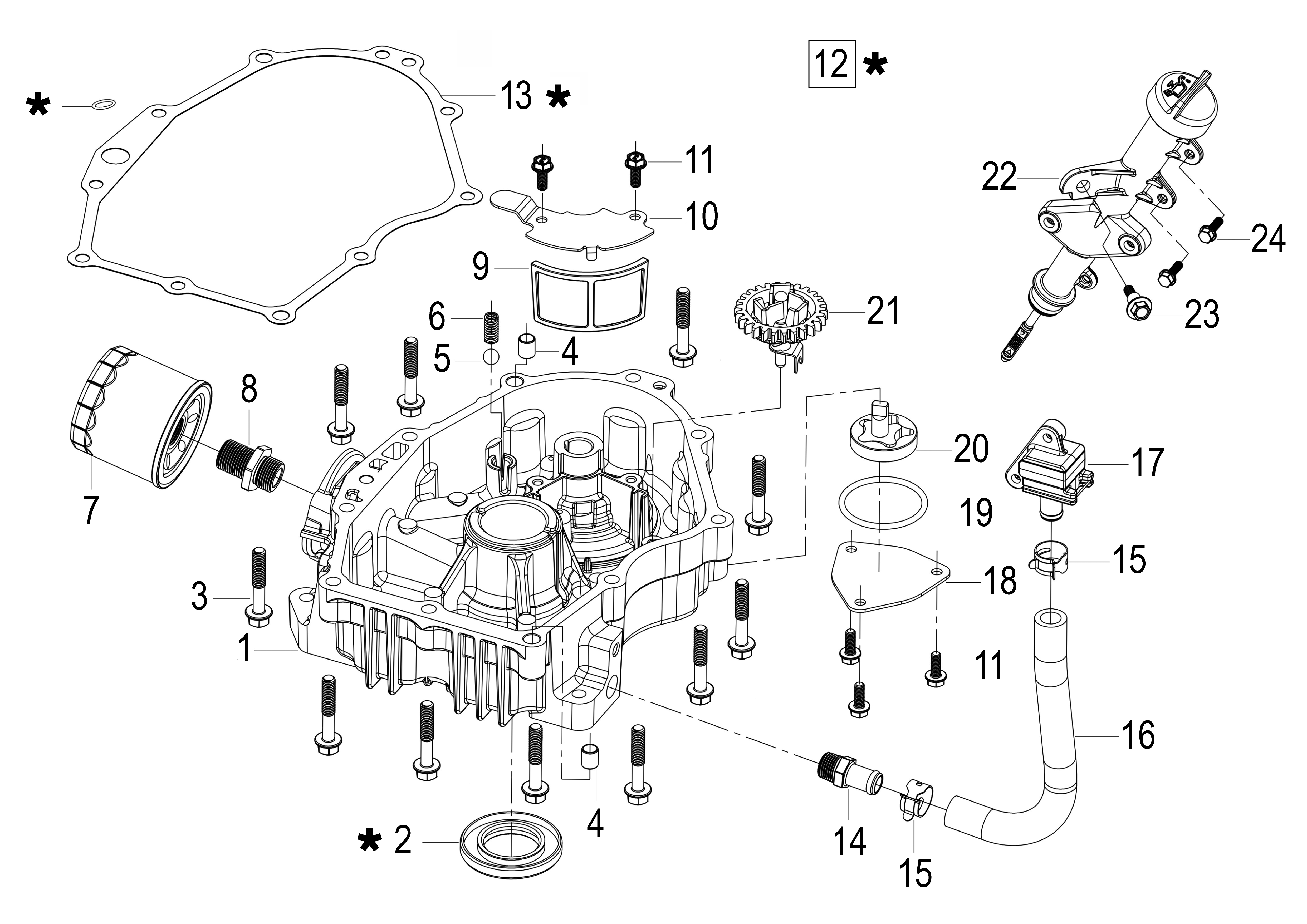

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 2 | L66152877 | Couvercle | Nous contacter | Voir la pièce |
| 2 | L66152877 | Couvercle | Nous contacter | Voir la pièce |
| 3 | L66152878 | Joint | Nous contacter | Voir la pièce |
| 3 | L66152878 | Joint | Nous contacter | Voir la pièce |
| 4 | 3055123R | Bougie | Non reliée | |
| 4 | 3055123R | Bougie | Non reliée | |
| 5 | L66151070 | Boulon | Nous contacter | Voir la pièce |
| 5 | L66151070 | Boulon | Nous contacter | Voir la pièce |
| 5 | L66151070 | Boulon | Nous contacter | Voir la pièce |
| 5 | L66151070 | Boulon | Nous contacter | Voir la pièce |
| 5 | L66151070 | Boulon | Nous contacter | Voir la pièce |
| 5 | L66151070 | Boulon | Nous contacter | Voir la pièce |
| 6 | L66151071 | Boulon | Nous contacter | Voir la pièce |
| 6 | L66151071 | Boulon | Nous contacter | Voir la pièce |
| 6 | L66151071 | Boulon | Nous contacter | Voir la pièce |
| 6 | L66151071 | Boulon | Nous contacter | Voir la pièce |
| 7 | L66152967 | Couvercle compl. | Nous contacter | Voir la pièce |
| 7 | L66152967 | Couvercle compl. | Nous contacter | Voir la pièce |
| 7 | L66152967 | Couvercle compl. | Nous contacter | Voir la pièce |
| 7 | L66152967 | Couvercle compl. | Nous contacter | Voir la pièce |
| 7 | L66152967 | Couvercle compl. | Nous contacter | Voir la pièce |
| 7 | L66152967 | Couvercle compl. | Nous contacter | Voir la pièce |
| 7 | L66152967 | Couvercle compl. | Nous contacter | Voir la pièce |
| 8 | L66152968 | Couvercle compl. | Nous contacter | Voir la pièce |
| 8 | L66152968 | Couvercle compl. | Nous contacter | Voir la pièce |
| 8 | L66152968 | Couvercle compl. | Nous contacter | Voir la pièce |
| 8 | L66152968 | Couvercle compl. | Nous contacter | Voir la pièce |
| 8 | L66152968 | Couvercle compl. | Nous contacter | Voir la pièce |
| 8 | L66152968 | Couvercle compl. | Nous contacter | Voir la pièce |
| 8 | L66152968 | Couvercle compl. | Nous contacter | Voir la pièce |
| 9 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
| 9 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
| 9 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
| 9 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
| 9 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
| 10 | L66151072 | Pivot | Disponible | Voir la pièce |
| 10 | L66151072 | Pivot | Disponible | Voir la pièce |
| 11 | L66150800 | Joint | Disponible | Voir la pièce |
| 11 | L66150800 | Joint | Disponible | Voir la pièce |
| 12 | L66152919 | Collecteur aspiration | Nous contacter | Voir la pièce |
| 13 | L66150453 | Vis | Disponible | Voir la pièce |
| 13 | L66150453 | Vis | Disponible | Voir la pièce |
| 14 | L66151702 | Goujon | Nous contacter | Voir la pièce |
| 15 | L66151073 | Joint | Disponible | Voir la pièce |
| 15 | L66151073 | Joint | Disponible | Voir la pièce |

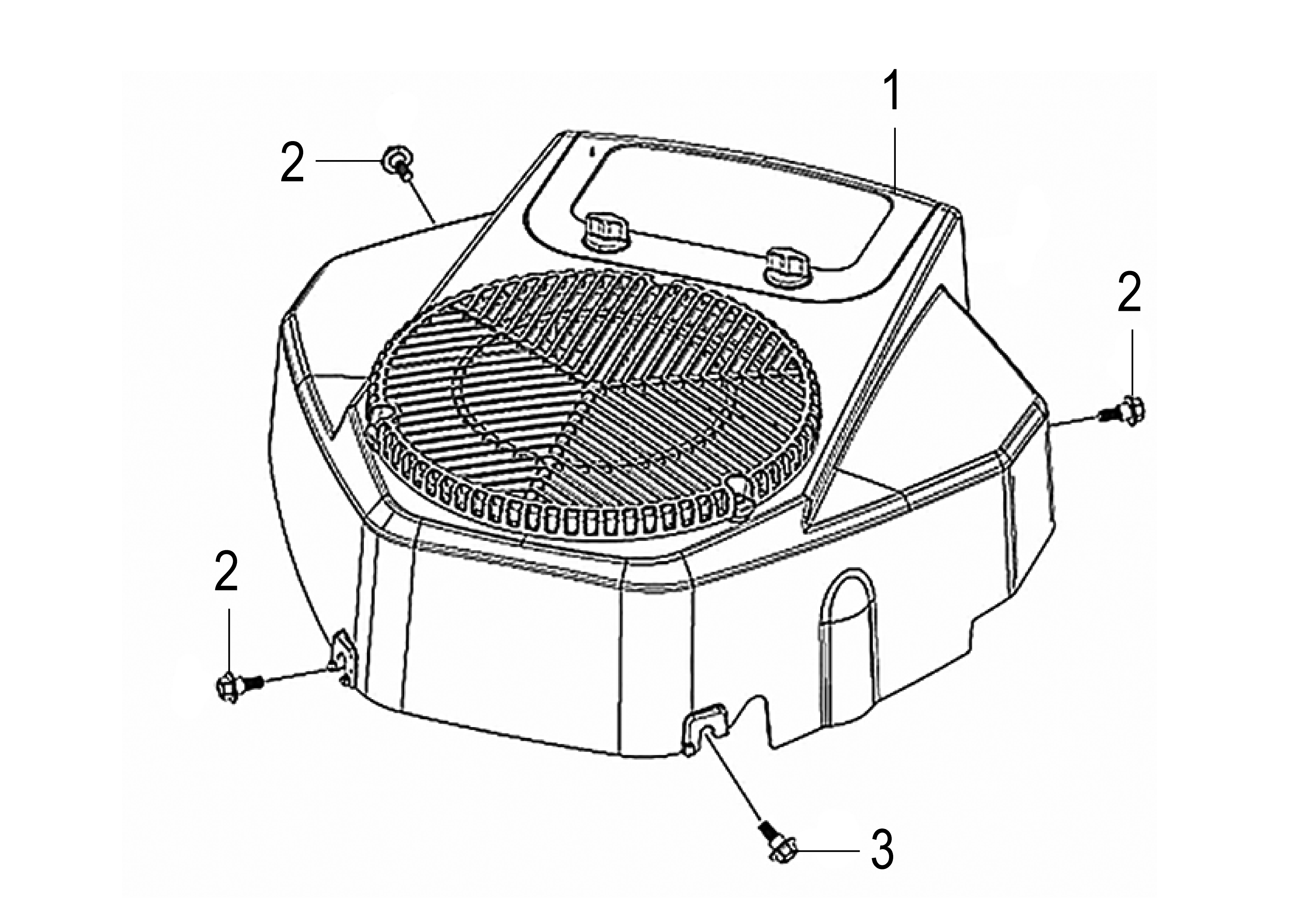

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152899 | Démarrage complet | Nous contacter | Voir la pièce |
| 2 | L66151028 | Boulon | Disponible | Voir la pièce |
| 2 | L66151028 | Boulon | Disponible | Voir la pièce |
| 2 | L66151028 | Boulon | Disponible | Voir la pièce |
| 3 | L66150815 | Boulon | Nous contacter | Voir la pièce |

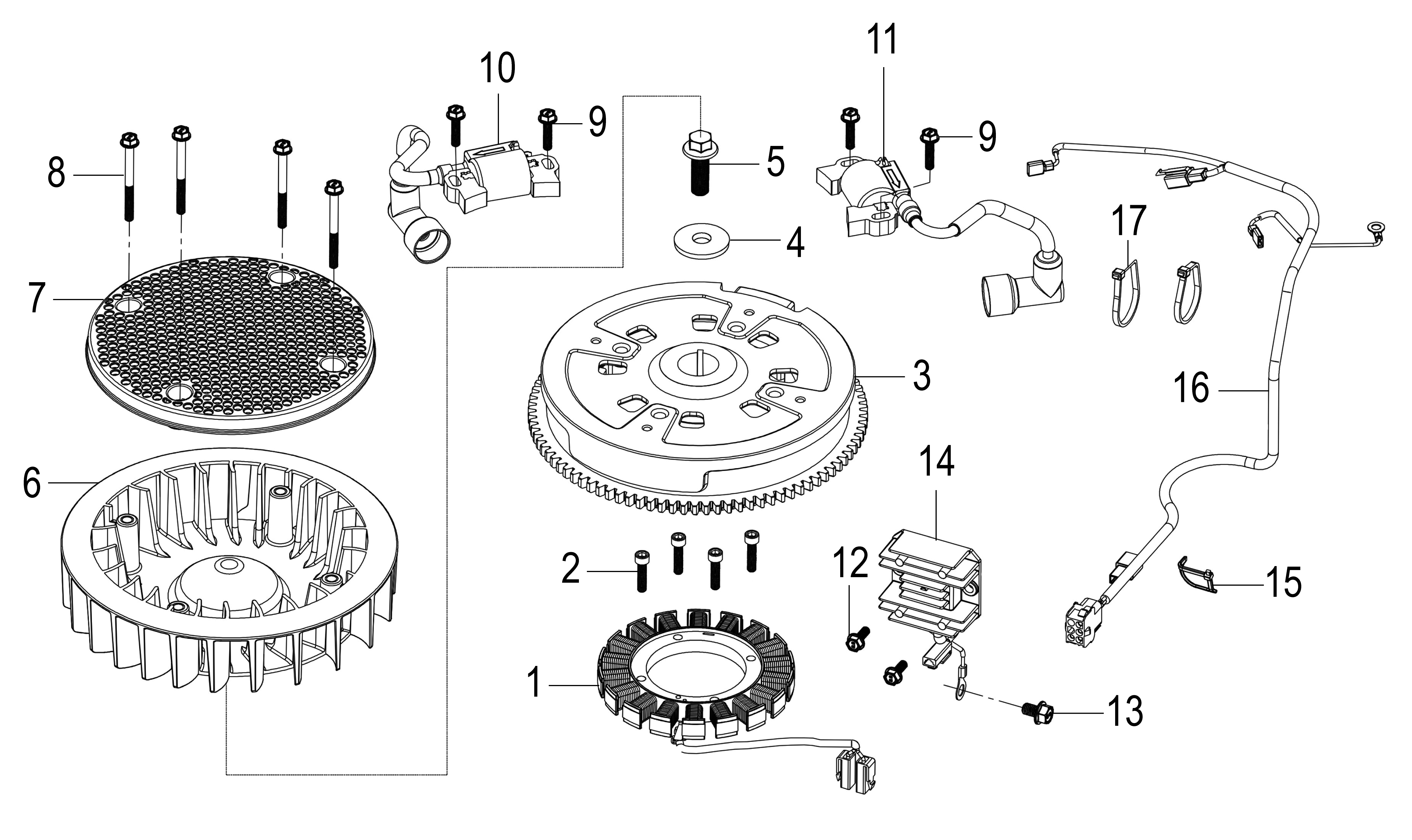

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152921 | Inducteur | Nous contacter | Voir la pièce |
| 2 | L66151087 | Boulon | Nous contacter | Voir la pièce |
| 3 | L66152920 | Volant | Nous contacter | Voir la pièce |
| 4 | L66151085 | Rondelle | Nous contacter | Voir la pièce |
| 5 | L66151084 | Vis | Disponible | Voir la pièce |
| 6 | L66152896 | Ventilateur | Nous contacter | Voir la pièce |
| 7 | L66152902 | Couvercle | Nous contacter | Voir la pièce |
| 8 | L66152533 | Ecrou | Nous contacter | Voir la pièce |
| 9 | L66150817 | Boulon | Disponible | Voir la pièce |
| 9 | L66150817 | Boulon | Disponible | Voir la pièce |
| 10 | L66152924 | Bobine | Nous contacter | Voir la pièce |
| 11 | L66152925 | Bobine | Disponible | Voir la pièce |
| 12 | L66150251 | Vis | Disponible | Voir la pièce |
| 13 | L66152359 | Ecrou | Disponible | Voir la pièce |
| 14 | L66152923 | Redresseur | Nous contacter | Voir la pièce |
| 15 | L66150505 | Clip | Nous contacter | Voir la pièce |
| 16 | L66152928 | Câble de raccordement | Nous contacter | Voir la pièce |
| 17 | L66151509 | Bande | Nous contacter | Voir la pièce |

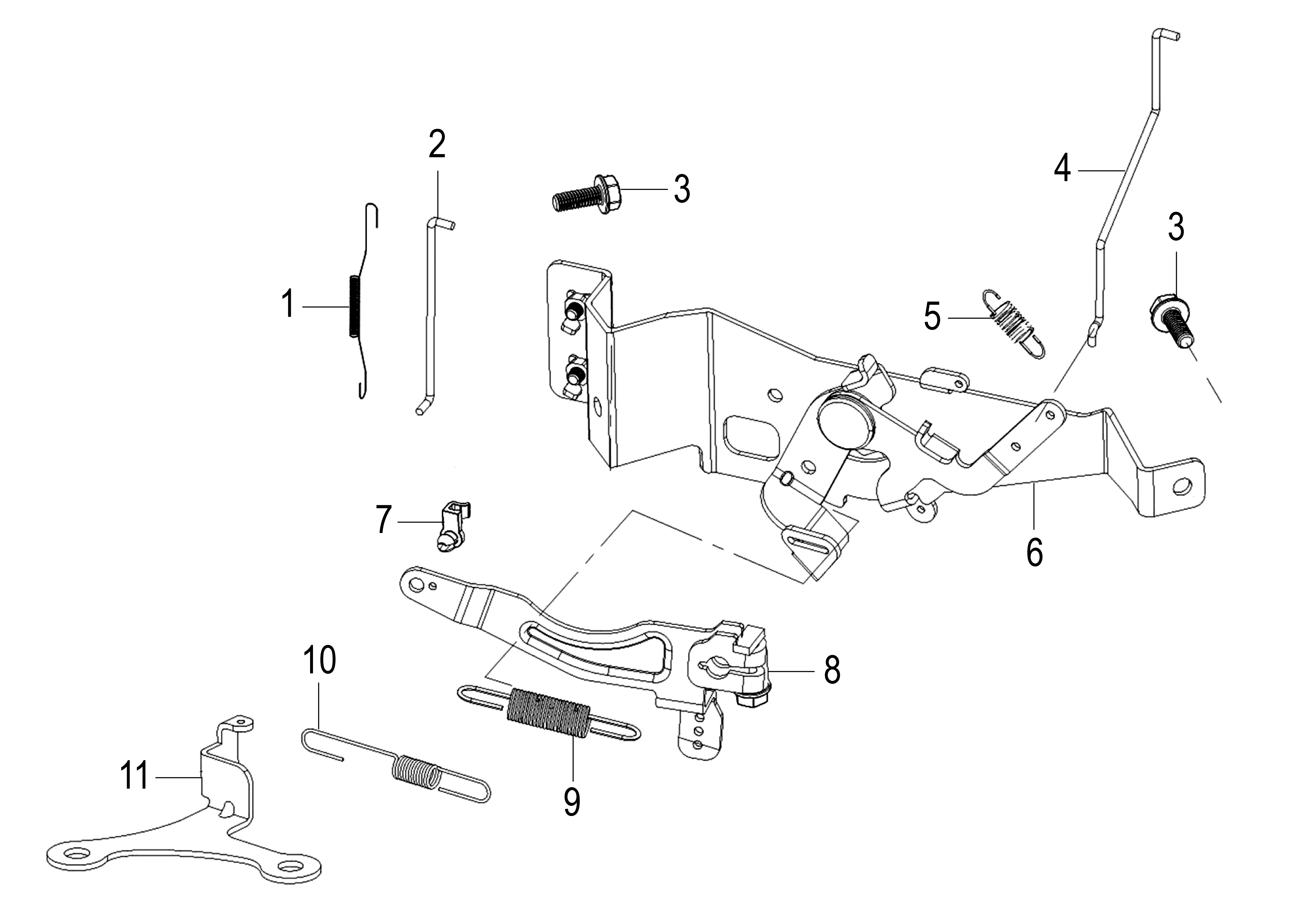

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152908 | Ressort | Nous contacter | Voir la pièce |
| 2 | L66152906 | Levier accelerateur | Nous contacter | Voir la pièce |
| 3 | L66150251 | Vis | Disponible | Voir la pièce |
| 3 | L66150251 | Vis | Disponible | Voir la pièce |
| 4 | L66152911 | Tige | Nous contacter | Voir la pièce |
| 5 | L66152949 | Ressort | Nous contacter | Voir la pièce |
| 6 | L66152912 | Commande | Nous contacter | Voir la pièce |
| 7 | L66151098 | Arrêt | Disponible | Voir la pièce |
| 8 | L66152910 | Arbre régulateur | Nous contacter | Voir la pièce |
| 9 | L66152907 | Ressort | Nous contacter | Voir la pièce |
| 10 | L66152909 | Ressort | Non reliée | |
| 11 | L66152915 | Etrier | Nous contacter | Voir la pièce |

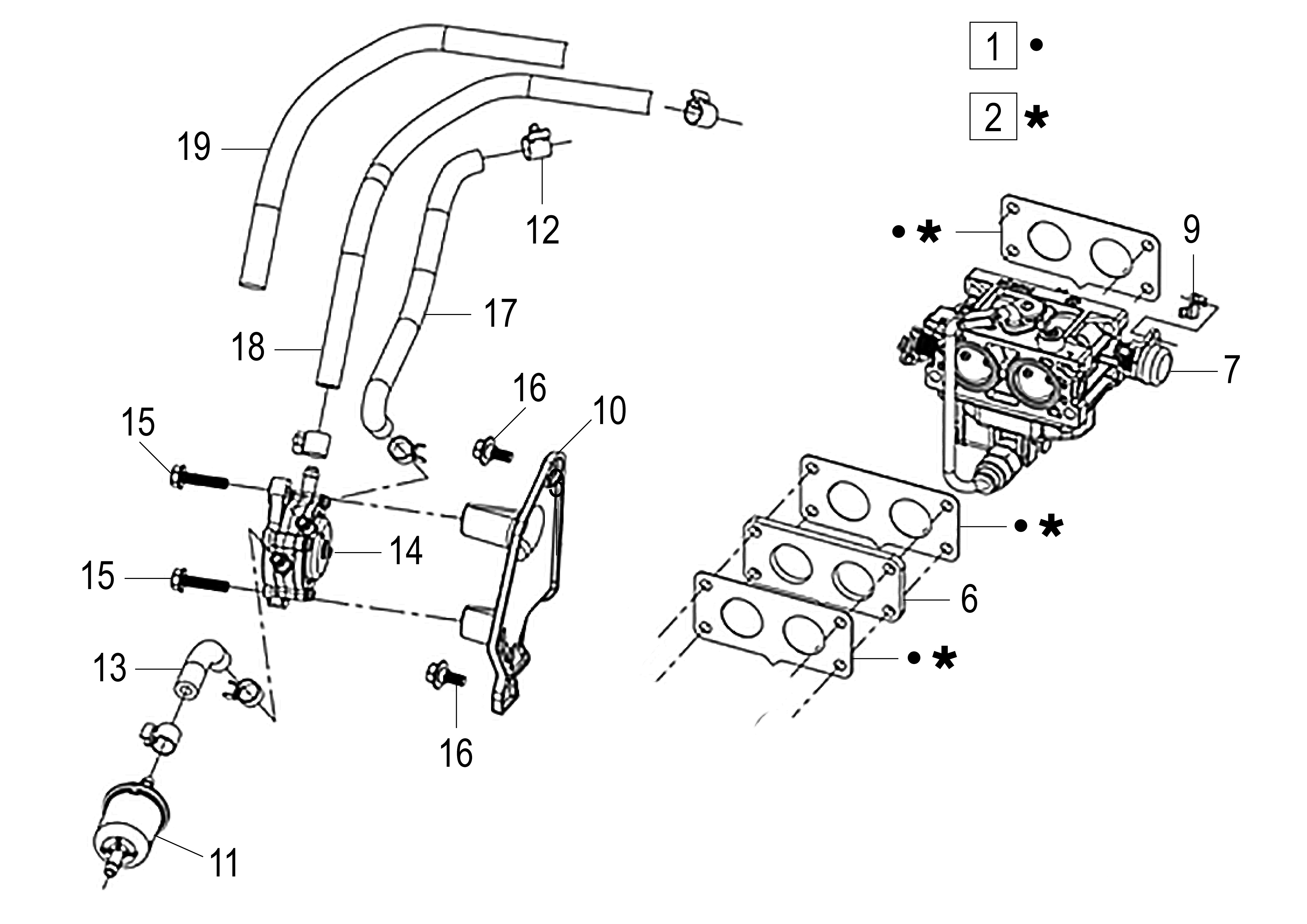

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152966 | Kit de joints de carburateur | Nous contacter | Voir la pièce |
| 1 | L66152966 | Kit de joints de carburateur | Nous contacter | Voir la pièce |
| 1 | L66152966 | Kit de joints de carburateur | Nous contacter | Voir la pièce |
| 1 | L66152966 | Kit de joints de carburateur | Nous contacter | Voir la pièce |
| 2 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
| 2 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
| 2 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
| 2 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
| 6 | L66152905 | Bride termique | Nous contacter | Voir la pièce |
| 7 | L66152956 | Carburateur | Disponible | Voir la pièce |
| 9 | L66151098 | Arrêt | Disponible | Voir la pièce |
| 10 | L66152957 | Support | Nous contacter | Voir la pièce |
| 11 | L66151503 | Filtre Carburant | Disponible | Voir la pièce |
| 12 | L66152947 | Bande | Nous contacter | Voir la pièce |
| 13 | L66152940 | Tuyau | Nous contacter | Voir la pièce |
| 14 | L66152955 | Pompe | Nous contacter | Voir la pièce |
| 15 | L66150817 | Boulon | Disponible | Voir la pièce |
| 15 | L66150817 | Boulon | Disponible | Voir la pièce |
| 16 | L66150393 | Vis | Disponible | Voir la pièce |
| 16 | L66150393 | Vis | Disponible | Voir la pièce |
| 17 | L66152937 | Tuyau d | Nous contacter | Voir la pièce |
| 18 | L66152941 | Conduite combustible | Nous contacter | Voir la pièce |
| 19 | L66152942 | Gaine | Nous contacter | Voir la pièce |

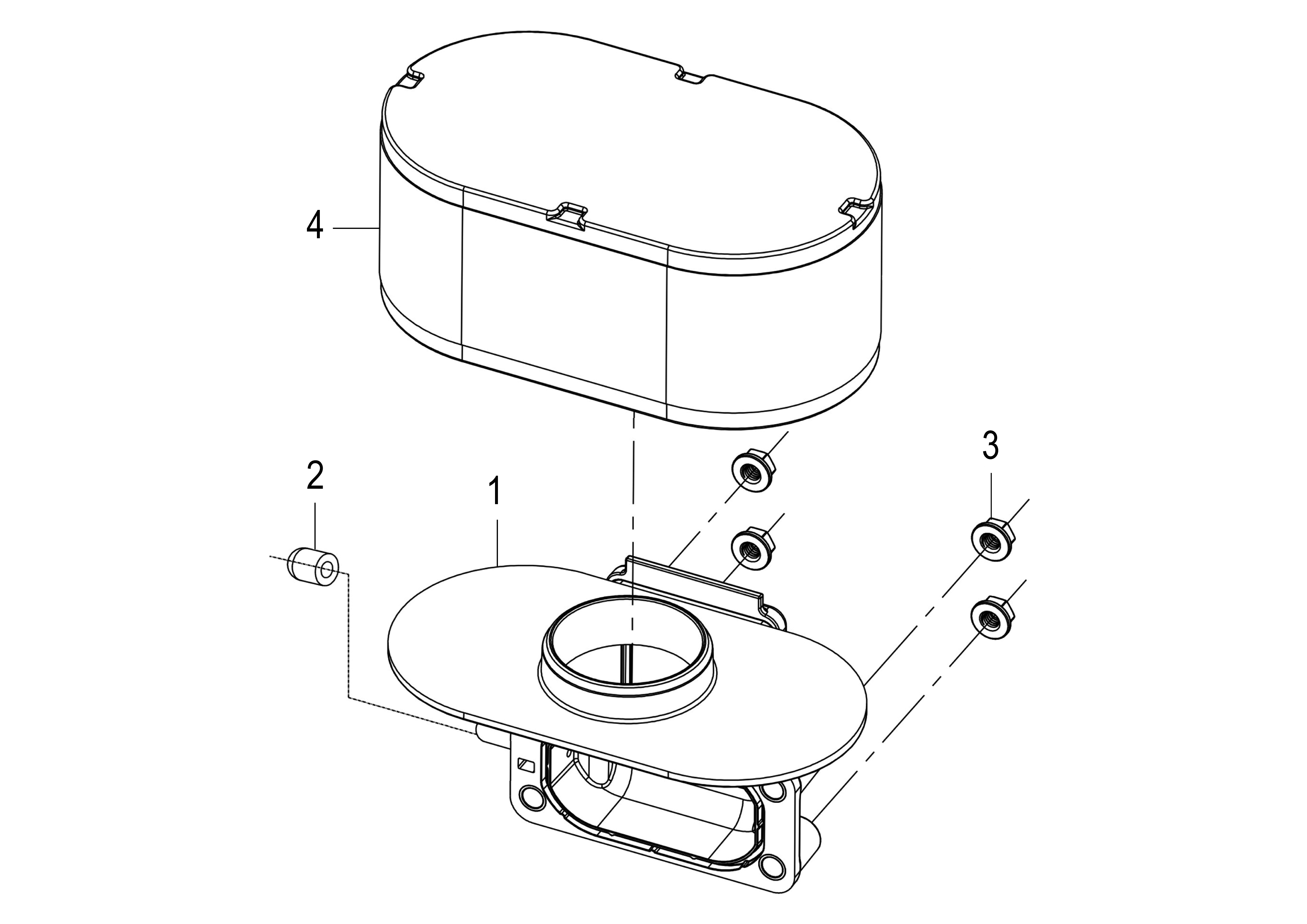

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152918 | Siégé | Nous contacter | Voir la pièce |
| 2 | L66152948 | Pivot | Nous contacter | Voir la pièce |
| 3 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 4 | L66152917 | Filtre | Nous contacter | Voir la pièce |

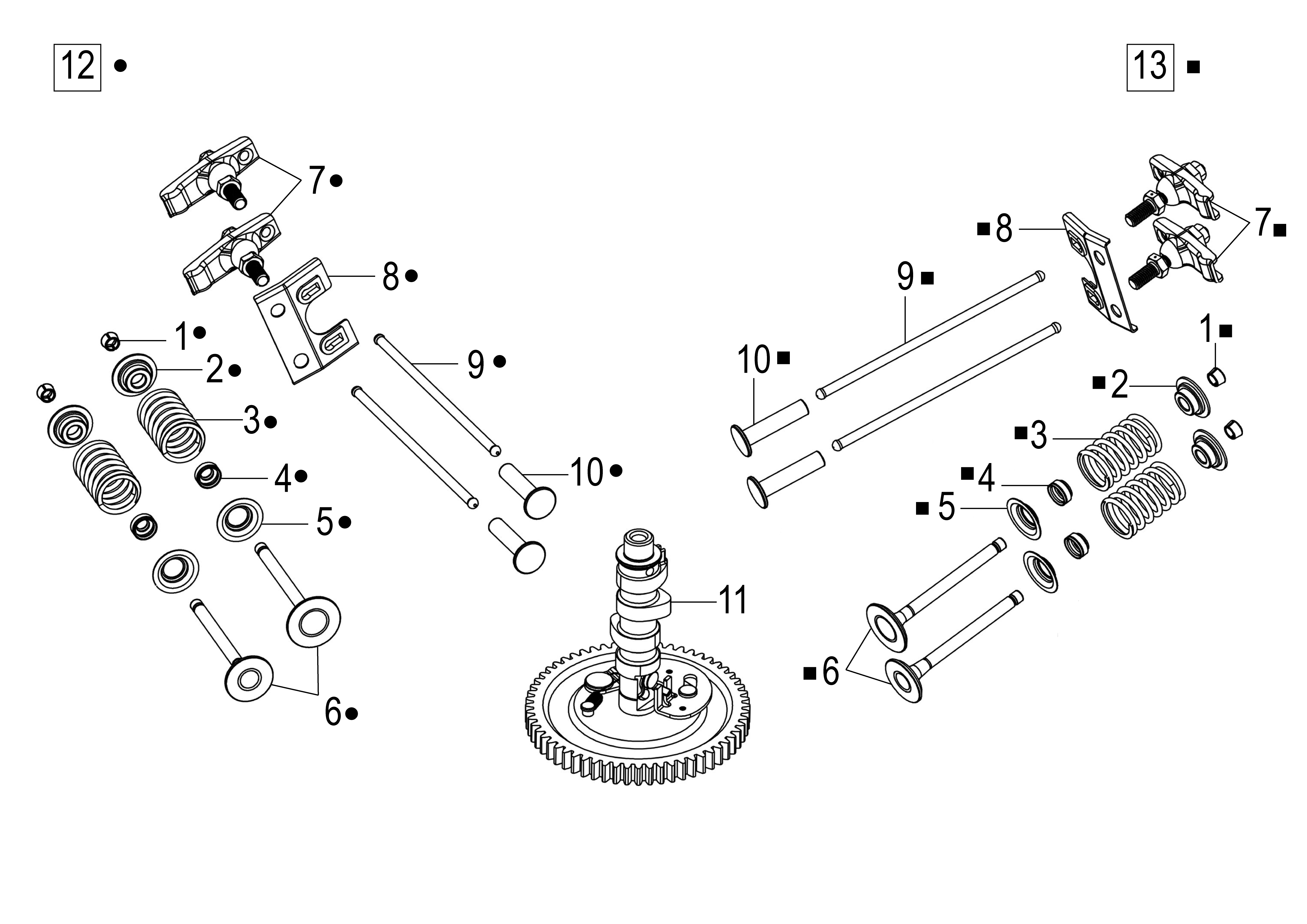

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150557 | Soupape | Disponible | Voir la pièce |
| 1 | L66150557 | Soupape | Disponible | Voir la pièce |
| 2 | L66150558 | Arret | Nous contacter | Voir la pièce |
| 2 | L66150558 | Arret | Nous contacter | Voir la pièce |
| 3 | L66150559 | Ressort | Disponible | Voir la pièce |
| 3 | L66150559 | Ressort | Disponible | Voir la pièce |
| 4 | L66150561 | Bague d | Disponible | Voir la pièce |
| 4 | L66150561 | Bague d | Disponible | Voir la pièce |
| 5 | L66150560 | Guide | Disponible | Voir la pièce |
| 5 | L66150560 | Guide | Disponible | Voir la pièce |
| 6 | L66152950 | Kits de valves | Nous contacter | Voir la pièce |
| 6 | L66152950 | Kits de valves | Nous contacter | Voir la pièce |
| 7 | L66152888 | Balancier | Nous contacter | Voir la pièce |
| 7 | L66152888 | Balancier | Nous contacter | Voir la pièce |
| 8 | L66152890 | Plaquette | Nous contacter | Voir la pièce |
| 8 | L66152890 | Plaquette | Nous contacter | Voir la pièce |
| 9 | L66152889 | Tige balancier | Nous contacter | Voir la pièce |
| 9 | L66152889 | Tige balancier | Nous contacter | Voir la pièce |
| 10 | L66151104 | Soupape | Disponible | Voir la pièce |
| 10 | L66151104 | Soupape | Disponible | Voir la pièce |
| 11 | L66152886 | Arbre à cames | Nous contacter | Voir la pièce |
| 12 | L66152967 | Couvercle compl. | Nous contacter | Voir la pièce |
| 13 | L66152968 | Couvercle compl. | Nous contacter | Voir la pièce |

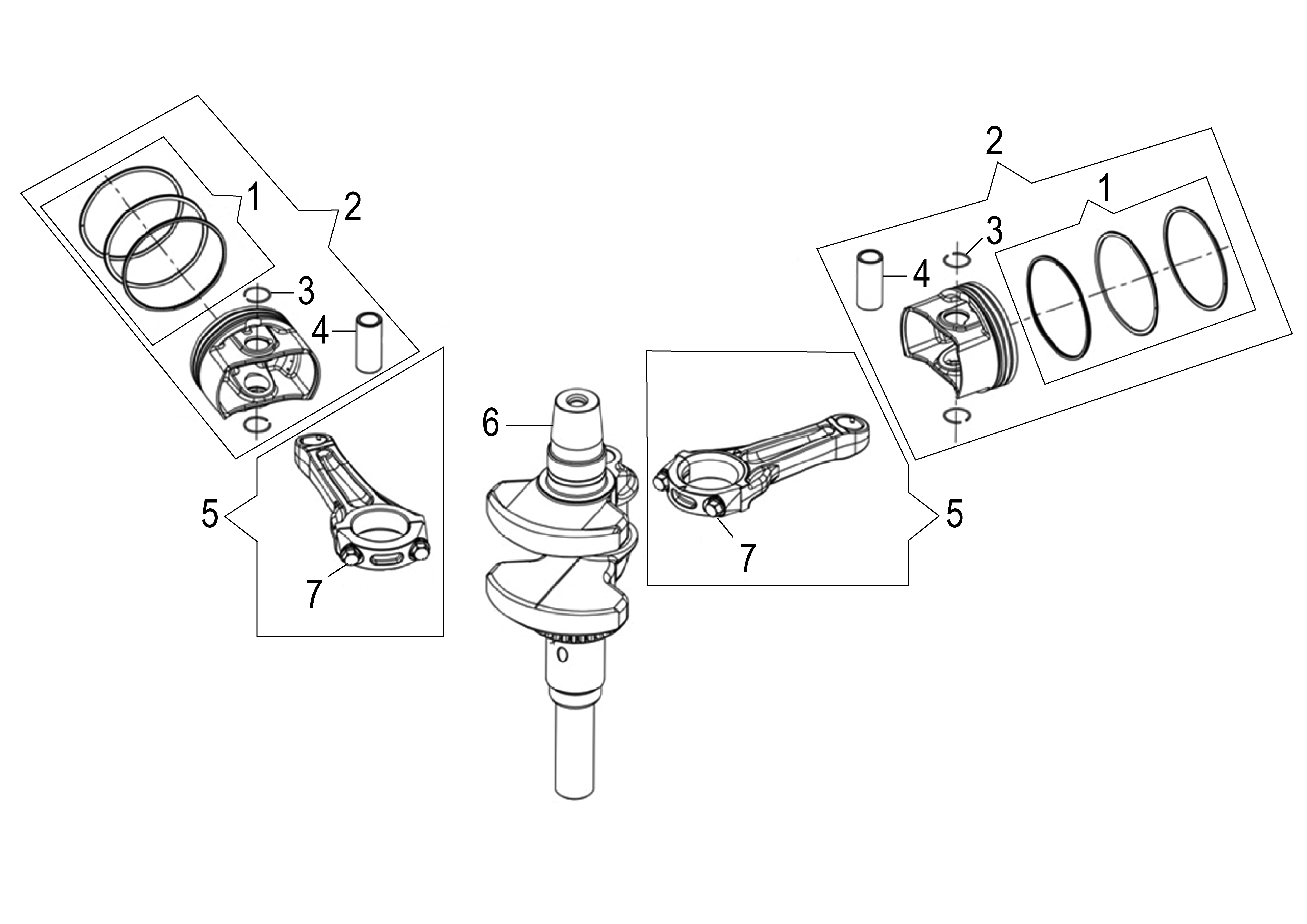

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152926 | Kit segments | Nous contacter | Voir la pièce |
| 1 | L66152926 | Kit segments | Nous contacter | Voir la pièce |
| 2 | L66152969 | Piston complet | Nous contacter | Voir la pièce |
| 2 | L66152969 | Piston complet | Nous contacter | Voir la pièce |
| 3 | L66151061 | Bague | Nous contacter | Voir la pièce |
| 3 | L66151061 | Bague | Nous contacter | Voir la pièce |
| 4 | L66152881 | Axe piston | Nous contacter | Voir la pièce |
| 4 | L66152881 | Axe piston | Nous contacter | Voir la pièce |
| 5 | L66152970 | Kit bielle | Nous contacter | Voir la pièce |
| 5 | L66152970 | Kit bielle | Nous contacter | Voir la pièce |
| 6 | L66152885 | Arbre moteur | Nous contacter | Voir la pièce |
| 7 | L66152883 | Boulon | Nous contacter | Voir la pièce |
| 7 | L66152883 | Boulon | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152873 | Couvercle | Nous contacter | Voir la pièce |
| 2 | L66152935 | Joint d | Nous contacter | Voir la pièce |
| 3 | L66152930 | Vis | Nous contacter | Voir la pièce |
| 4 | L66150828 | Pivot | Nous contacter | Voir la pièce |
| 4 | L66150828 | Pivot | Nous contacter | Voir la pièce |
| 5 | L66151046 | Bille | Nous contacter | Voir la pièce |
| 6 | L66151045 | Ressort | Nous contacter | Voir la pièce |
| 7 | L66152895 | Filtre huile | Nous contacter | Voir la pièce |
| 8 | L66151518 | Pivot | Nous contacter | Voir la pièce |
| 9 | L66152893 | Filtre huile | Nous contacter | Voir la pièce |
| 10 | L66152894 | Couvercle filtre | Nous contacter | Voir la pièce |
| 11 | L66150251 | Vis | Disponible | Voir la pièce |
| 11 | L66150251 | Vis | Disponible | Voir la pièce |
| 12 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
| 12 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
| 12 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
| 12 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
| 13 | L66152874 | Joint | Nous contacter | Voir la pièce |
| 14 | L66152876 | Connexion | Nous contacter | Voir la pièce |
| 15 | L66152946 | Bande | Nous contacter | Voir la pièce |
| 15 | L66152946 | Bande | Nous contacter | Voir la pièce |
| 16 | L66152939 | Tuyau d | Nous contacter | Voir la pièce |
| 17 | L66152952 | Soupape | Nous contacter | Voir la pièce |
| 18 | L66152892 | Couvercle | Nous contacter | Voir la pièce |
| 19 | L66151039 | Bague d | Disponible | Voir la pièce |
| 20 | L66152891 | Pompe huile | Nous contacter | Voir la pièce |
| 21 | L66152914 | Arbre régulateur | Nous contacter | Voir la pièce |
| 22 | L66152870 | Bouchon compl. | Nous contacter | Voir la pièce |
| 23 | L66150815 | Boulon | Nous contacter | Voir la pièce |
| 24 | L66152929 | Boulon | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150830 | Joint d | Disponible | Voir la pièce |
| 2 | L66152936 | Tuyau soupirail | Nous contacter | Voir la pièce |
| 3 | L66150251 | Vis | Disponible | Voir la pièce |
| 4 | L66152875 | Couvercle | Nous contacter | Voir la pièce |
| 5 | L66152958 | Joint | Nous contacter | Voir la pièce |
| 6 | L66152951 | Accul | Nous contacter | Voir la pièce |
| 7 | L66150824 | Rondelle | Nous contacter | Voir la pièce |
| 8 | L66150464 | Vis | Disponible | Voir la pièce |
| 9 | L66152887 | Soupape à lamelle | Nous contacter | Voir la pièce |
| 10 | L66152943 | Fixation câble | Nous contacter | Voir la pièce |
| 11 | L66152933 | Rondelle | Nous contacter | Voir la pièce |
| 12 | L66150353 | Goupille | Disponible | Voir la pièce |
| 13 | L66150660 | Joint d | Nous contacter | Voir la pièce |
| 14 | L66151051 | Arbre régulateur | Nous contacter | Voir la pièce |
| 15 | L66152931 | Boulon | Nous contacter | Voir la pièce |
| 16 | L66152922 | Levier starter | Nous contacter | Voir la pièce |
| 17 | L66152898 | Déflecteur | Nous contacter | Voir la pièce |
| 18 | L66150393 | Vis | Disponible | Voir la pièce |
| 18 | L66150393 | Vis | Disponible | Voir la pièce |
| 19 | L66152872 | Carter moteur | Nous contacter | Voir la pièce |
| 20 | L66152897 | Déflecteur | Nous contacter | Voir la pièce |
| 21 | L66152944 | Bande | Nous contacter | Voir la pièce |
| 22 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
| 22 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
| 22 | L66152965 | Kit complet de joints | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | TS000431R | Pot | Disponible | Voir la pièce |
| 2 | L66151402 | Goujon | Nous contacter | Voir la pièce |
| 3 | L66150893 | Roulement | Disponible | Voir la pièce |
| 4 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
