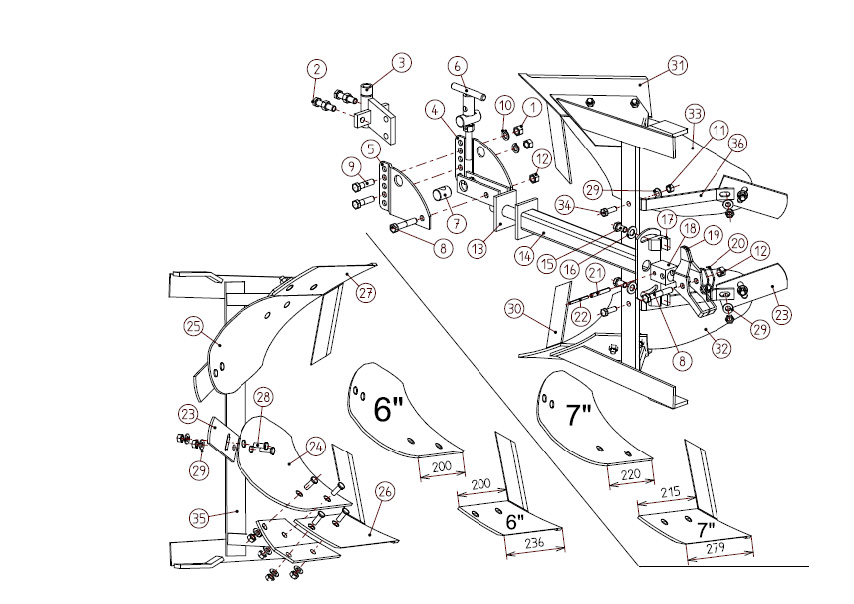

Vue Éclatée Outils agraires - Brabants
Retrouvez les pièces détachées, références et repères disponibles pour Outils agraires - Brabants.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 9900215 | Ecrou | Disponible | Voir la pièce |
| 2 | 660015 | Vis | Disponible | Voir la pièce |
| 3 | 660012 | Liaison | Disponible | Voir la pièce |
| 4 | 185710 | Flanc non plié | Disponible | Voir la pièce |
| 4 | 660000 | Flanc d plié | Disponible | Voir la pièce |
| 5 | 185710 | Flanc non plié | Disponible | Voir la pièce |
| 5 | 660001 | Flanc g plié | Disponible | Voir la pièce |
| 6 | 660003 | Poignée | Disponible | Voir la pièce |
| 7 | 141052 | Tourillon | Disponible | Voir la pièce |
| 8 | 9961977 | Vis | Disponible | Voir la pièce |
| 8 | 9961977 | Vis | Disponible | Voir la pièce |
| 9 | 9962083 | Vis | Disponible | Voir la pièce |
| 10 | 9908069 | Rondelle | Disponible | Voir la pièce |
| 11 | 9900210 | Ecrou | Disponible | Voir la pièce |
| 12 | 9900542 | Ecrou | Disponible | Voir la pièce |
| 12 | 9900542 | Ecrou | Disponible | Voir la pièce |
| 13 | 660010 | Fusée | Disponible | Voir la pièce |
| 15 | 9962013 | Vis | Disponible | Voir la pièce |
| 16 | voir distr. Local | Rondelle | Disponible | Voir la pièce |
| 17 | 660004 | Clichet | Disponible | Voir la pièce |
| 18 | 660005 | Support | Disponible | Voir la pièce |
| 19 | 660002 | Pédale | Disponible | Voir la pièce |
| 20 | 660011 | Ressort | Disponible | Voir la pièce |
| 21 | 660013 | Goupille | Disponible | Voir la pièce |
| 22 | 660014 | Goupille | Disponible | Voir la pièce |
| 23 | 660007 | Rallonge | Disponible | Voir la pièce |
| 23 | 660007 | Rallonge | Disponible | Voir la pièce |
| 28 | 9941110 | Boulon | Disponible | Voir la pièce |
| 29 | 9908010 | Rondelle | Disponible | Voir la pièce |
| 29 | 9908010 | Rondelle | Disponible | Voir la pièce |
| 29 | 9908010 | Rondelle | Disponible | Voir la pièce |
| 30 | 660028 | Soc d 7" | Disponible | Voir la pièce |
| 31 | 660029 | Soc g 7" | Disponible | Voir la pièce |
| 32 | 660030 | Versoir d 7" | Disponible | Voir la pièce |
| 33 | 660031 | Versoir g 7" | Disponible | Voir la pièce |
| 34 | 9962012 | Vis | Disponible | Voir la pièce |
| 35 | 660027 | Bati btbr1 | Disponible | Voir la pièce |
| 36 | 214080 | Renfort | Disponible | Voir la pièce |
