Vue Éclatée MWX 66
Retrouvez les pièces détachées, références et repères disponibles pour MWX 66.

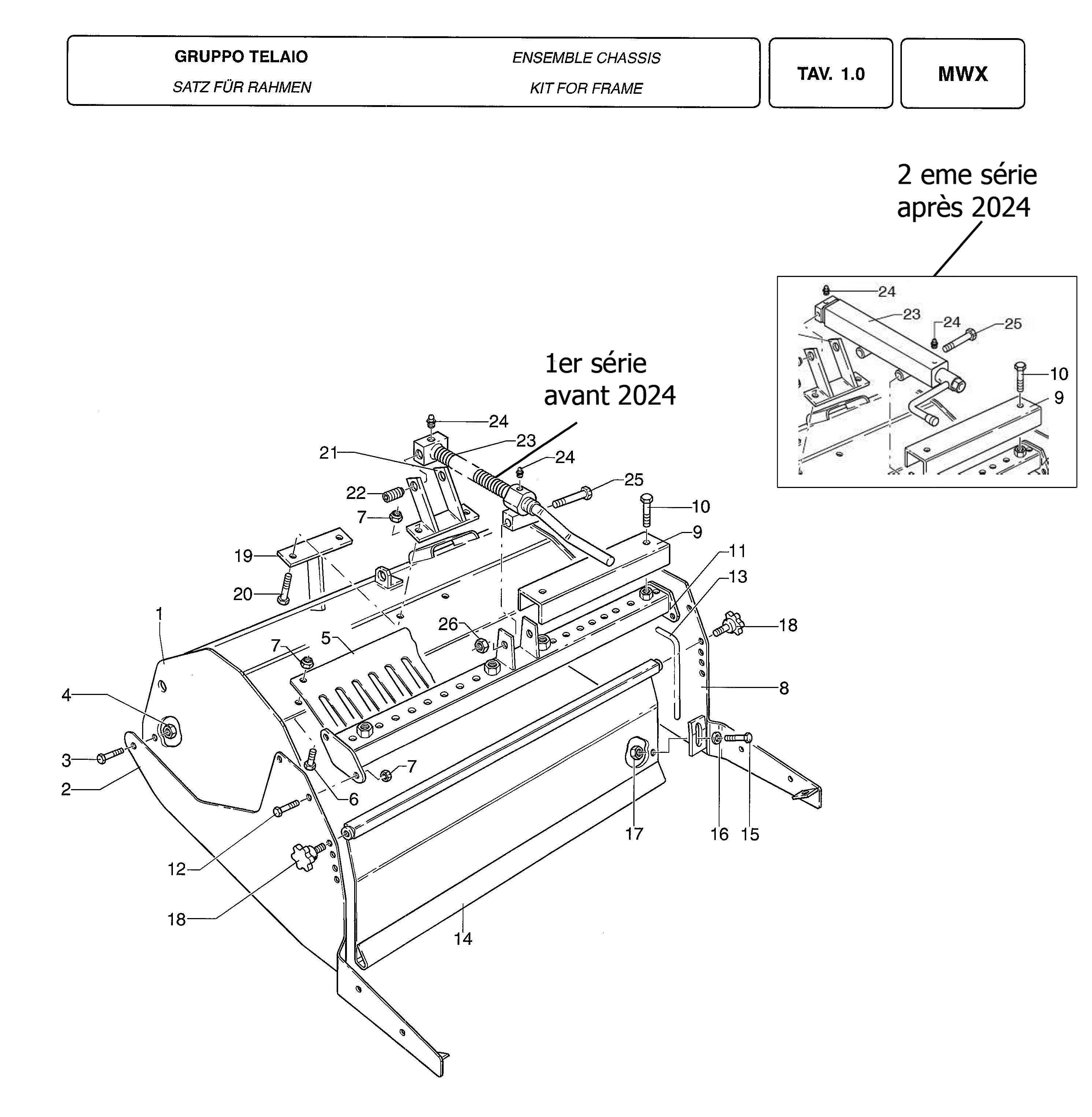

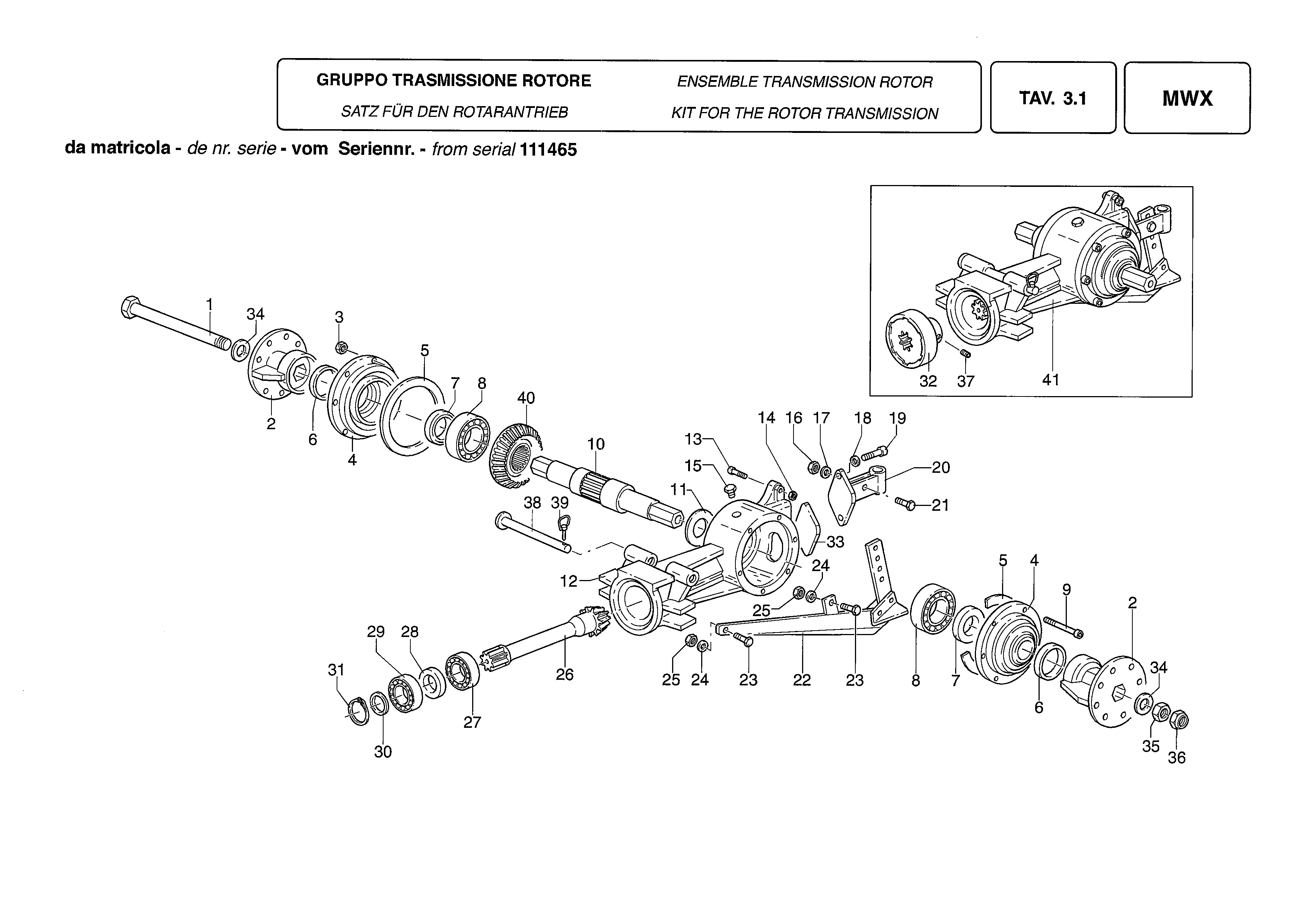

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 41112900 | Chassis | Nous contacter | Voir la pièce |
| 2 | 40239100 | Bras | Non reliée | |
| 3 | 60028200 | Vis | Nous contacter | Voir la pièce |
| 4 | 62010600 | Ecrou | Nous contacter | Voir la pièce |
| 5 | 39265900 | Protection | Disponible | Voir la pièce |
| 6 | 60004000 | Vis | Nous contacter | Voir la pièce |
| 7 | 62010400 | Ecrou | Disponible | Voir la pièce |
| 7 | 62010400 | Ecrou | Disponible | Voir la pièce |
| 7 | 62010400 | Ecrou | Disponible | Voir la pièce |
| 8 | 40239200 | Bras droit | Non reliée | |
| 9 | 39266100 | Couvercle | Non reliée | |
| 9 | 39266100 | Couvercle | Non reliée | |
| 10 | 60004000 | Vis | Nous contacter | Voir la pièce |
| 10 | 60004000 | Vis | Nous contacter | Voir la pièce |
| 11 | 40238700 | Support | Nous contacter | Voir la pièce |
| 12 | 60002300 | Vis | Nous contacter | Voir la pièce |
| 13 | 31071300 | Tige | Nous contacter | Voir la pièce |
| 14 | 40238900 | Barre | Disponible | Voir la pièce |
| 15 | 60026900 | Vis | Nous contacter | Voir la pièce |
| 16 | 61006200 | Rondelle | Nous contacter | Voir la pièce |
| 17 | 62010200 | Ecrou | Nous contacter | Voir la pièce |
| 18 | 68088800 | Bouton | Disponible | Voir la pièce |
| 18 | 68088800 | Bouton | Disponible | Voir la pièce |
| 19 | 40238400 | Bride | Disponible | Voir la pièce |
| 20 | 60010700 | Vis | Nous contacter | Voir la pièce |
| 21 | 40228500 | Attache | Nous contacter | Voir la pièce |
| 22 | 60038500 | Vis | Disponible | Voir la pièce |
| 23 | 45116800 | Vis règlage | Nous contacter | Voir la pièce |
| 23 | 45116800 | Vis règlage | Nous contacter | Voir la pièce |
| 24 | 64000200 | Graisseur | Nous contacter | Voir la pièce |
| 24 | 64000200 | Graisseur | Nous contacter | Voir la pièce |
| 24 | 64000200 | Graisseur | Nous contacter | Voir la pièce |
| 24 | 64000200 | Graisseur | Nous contacter | Voir la pièce |
| 25 | 60021500 | Vis | Nous contacter | Voir la pièce |
| 25 | 60021500 | Vis | Nous contacter | Voir la pièce |
| 26 | 62010600 | Ecrou | Nous contacter | Voir la pièce |

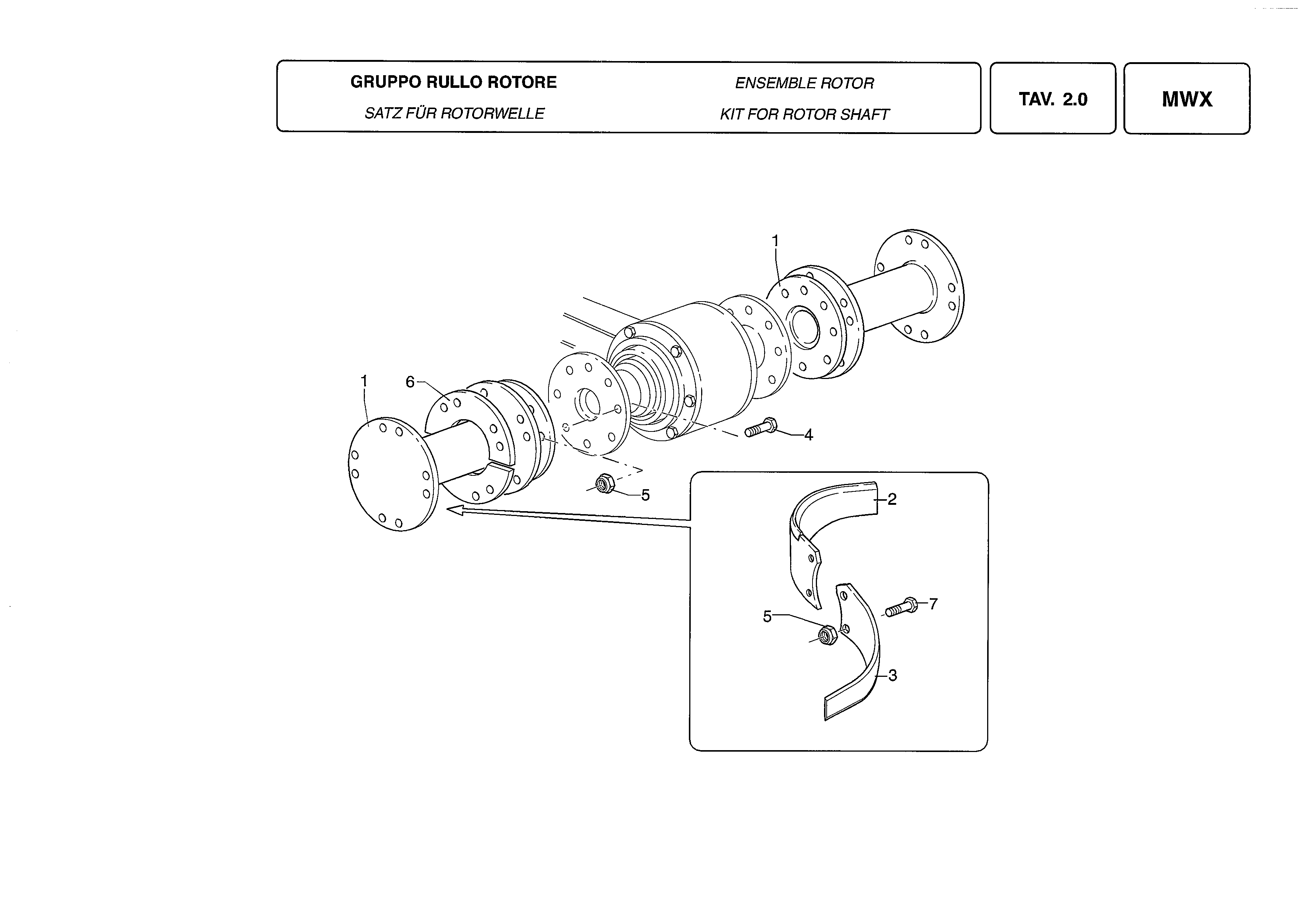

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 42067600 | Rotor | Disponible | Voir la pièce |
| 1 | 42067600 | Rotor | Disponible | Voir la pièce |
| 2 | 12014200 | Lame gauche | Disponible | Voir la pièce |
| 3 | 12014300 | Lame droite | Disponible | Voir la pièce |
| 4 | 60038200 | Vis | Disponible | Voir la pièce |
| 5 | 62010400 | Ecrou | Disponible | Voir la pièce |
| 5 | 62010400 | Ecrou | Disponible | Voir la pièce |
| 6 | 39274500 | Contre bride | Disponible | Voir la pièce |
| 7 | 60038300 | Vis | Disponible | Voir la pièce |

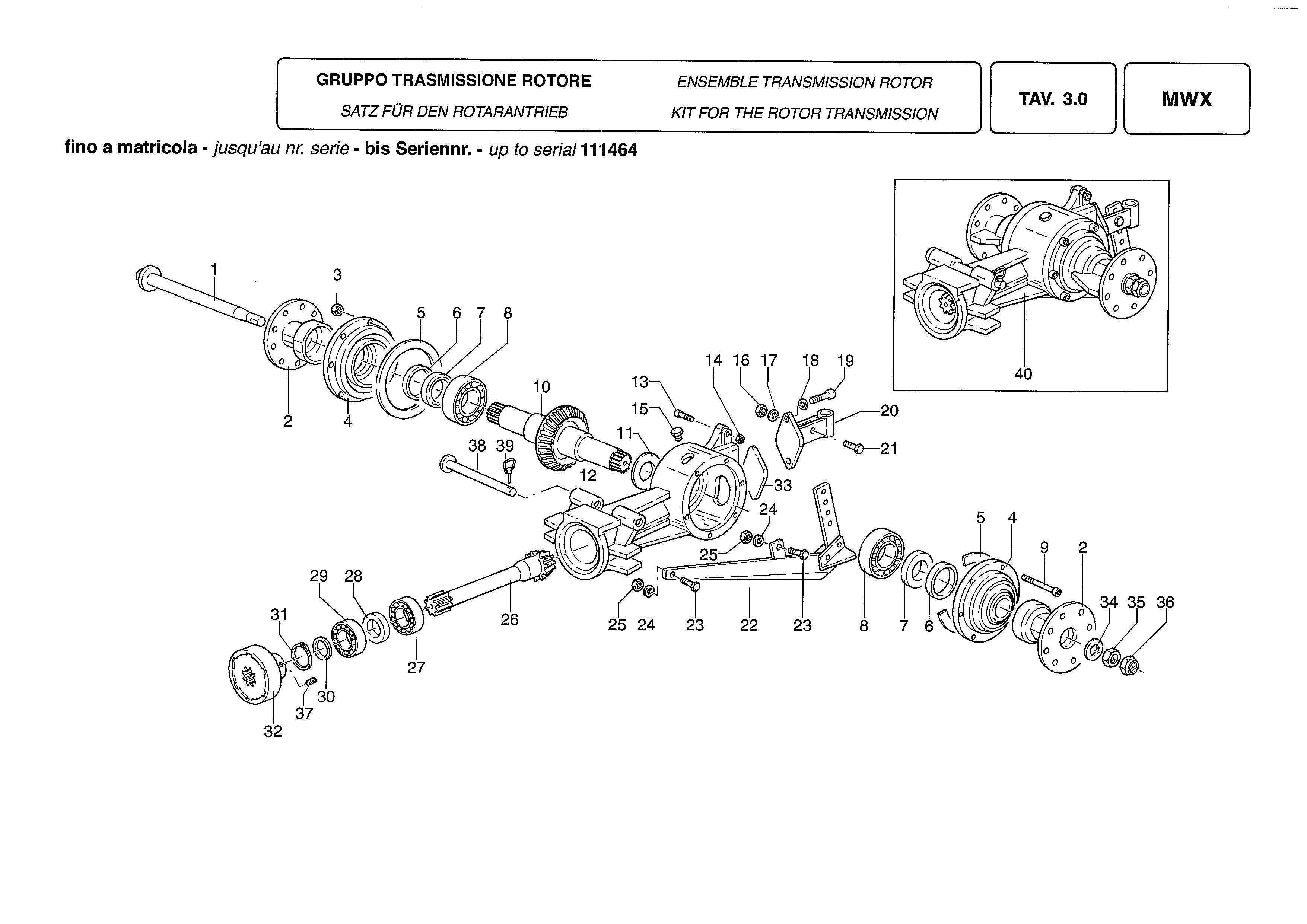

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 40252100 | Tirant | Nous contacter | Voir la pièce |
| 2 | 40252200 | Support | Nous contacter | Voir la pièce |
| 2 | 40252200 | Support | Nous contacter | Voir la pièce |
| 3 | 62010200 | Ecrou | Nous contacter | Voir la pièce |
| 4 | 10042100 | Couvercle | Nous contacter | Voir la pièce |
| 4 | 10042100 | Couvercle | Nous contacter | Voir la pièce |
| 5 | 80015500 | Joint | Disponible | Voir la pièce |
| 5 | 80015500 | Joint | Disponible | Voir la pièce |
| 6 | 68090500 | Joint | Disponible | Voir la pièce |
| 6 | 68090500 | Joint | Disponible | Voir la pièce |
| 7 | 66017200 | Joint étanchéite | Nous contacter | Voir la pièce |
| 7 | 66017200 | Joint étanchéite | Nous contacter | Voir la pièce |
| 8 | 67004400 | Roulement | Nous contacter | Voir la pièce |
| 8 | 67004400 | Roulement | Nous contacter | Voir la pièce |
| 9 | 60039200 | Vis | Non reliée | |
| 10 | 10042200 | Arbre | Nous contacter | Voir la pièce |
| 11 | 32179600 | Entretoise | Nous contacter | Voir la pièce |
| 12 | 02003000 | Carter | Non reliée | |
| 13 | 60010700 | Vis | Nous contacter | Voir la pièce |
| 14 | 62010400 | Ecrou | Disponible | Voir la pièce |
| 15 | 68090600 | Bouchon | Non reliée | |
| 16 | 62002900 | Ecrou | Nous contacter | Voir la pièce |
| 17 | 61002500 | Rondelle elastique | Non reliée | |
| 18 | 61001500 | Rondelle elastique | Nous contacter | Voir la pièce |
| 19 | 60004000 | Vis | Nous contacter | Voir la pièce |
| 20 | 02003100 | Support | Non reliée | |
| 21 | 60012900 | Vis | Nous contacter | Voir la pièce |
| 22 | 68090700 | Soc complet | Disponible | Voir la pièce |
| 23 | 60002300 | Vis | Nous contacter | Voir la pièce |
| 23 | 60002300 | Vis | Nous contacter | Voir la pièce |
| 24 | 61001500 | Rondelle elastique | Nous contacter | Voir la pièce |
| 24 | 61001500 | Rondelle elastique | Nous contacter | Voir la pièce |
| 25 | 62003200 | Ecrou | Nous contacter | Voir la pièce |
| 25 | 62003200 | Ecrou | Nous contacter | Voir la pièce |
| 26 | 10042300 | Arbre | Nous contacter | Voir la pièce |
| 27 | 67019200 | Roulement | Disponible | Voir la pièce |
| 28 | 66017300 | Joint étanchéité | Disponible | Voir la pièce |
| 29 | 67018900 | Roulement | Disponible | Voir la pièce |
| 30 | 68068800 | Entretoise | Nous contacter | Voir la pièce |
| 31 | 63000400 | Circlips | Nous contacter | Voir la pièce |
| 32 | 45116900 | Embrayage automatique | Nous contacter | Voir la pièce |
| 33 | 80015600 | Joint | Nous contacter | Voir la pièce |
| 34 | 61009900 | Rondelle | Nous contacter | Voir la pièce |
| 35 | 62016100 | Ecrou | Nous contacter | Voir la pièce |
| 36 | 62010700 | Ecrou | Nous contacter | Voir la pièce |
| 37 | 60004300 | Pion de centrage | Nous contacter | Voir la pièce |
| 38 | 38023600 | Goupille | Nous contacter | Voir la pièce |
| 39 | 64004700 | Goupille | Nous contacter | Voir la pièce |
| 40 | 46041600 | Reducteur | Non reliée | |
| 40 | 46041700 | Reducteur anti horaire | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 60044600 | Vis | Nous contacter | Voir la pièce |
| 2 | 40299300 | Support | Disponible | Voir la pièce |
| 2 | 40299300 | Support | Disponible | Voir la pièce |
| 3 | 62010200 | Ecrou | Nous contacter | Voir la pièce |
| 4 | 10049800 | Couvercle | Disponible | Voir la pièce |
| 4 | 10049800 | Couvercle | Disponible | Voir la pièce |
| 5 | 80015500 | Joint | Disponible | Voir la pièce |
| 5 | 80015500 | Joint | Disponible | Voir la pièce |
| 6 | 68090500 | Joint | Disponible | Voir la pièce |
| 6 | 68090500 | Joint | Disponible | Voir la pièce |
| 7 | 66001600 | Joint étanchéité | Disponible | Voir la pièce |
| 7 | 66001600 | Joint étanchéité | Disponible | Voir la pièce |
| 8 | 67004700 | Roulement | Disponible | Voir la pièce |
| 8 | 67004700 | Roulement | Disponible | Voir la pièce |
| 9 | 60039200 | Vis | Non reliée | |
| 10 | 10049600 | Arbre | Nous contacter | Voir la pièce |
| 11 | 32179600 | Entretoise | Nous contacter | Voir la pièce |
| 12 | 02003000 | Carter | Non reliée | |
| 13 | 60010700 | Vis | Nous contacter | Voir la pièce |
| 14 | 62010400 | Ecrou | Disponible | Voir la pièce |
| 15 | 68090600 | Bouchon | Non reliée | |
| 16 | 62002900 | Ecrou | Nous contacter | Voir la pièce |
| 17 | 61002500 | Rondelle elastique | Non reliée | |
| 18 | 61001500 | Rondelle elastique | Nous contacter | Voir la pièce |
| 19 | 60004000 | Vis | Nous contacter | Voir la pièce |
| 20 | 02003100 | Support | Non reliée | |
| 21 | 60012900 | Vis | Nous contacter | Voir la pièce |
| 22 | 68090700 | Soc complet | Disponible | Voir la pièce |
| 23 | 60002300 | Vis | Nous contacter | Voir la pièce |
| 23 | 60002300 | Vis | Nous contacter | Voir la pièce |
| 24 | 61001500 | Rondelle elastique | Nous contacter | Voir la pièce |
| 24 | 61001500 | Rondelle elastique | Nous contacter | Voir la pièce |
| 25 | 62003200 | Ecrou | Nous contacter | Voir la pièce |
| 25 | 62003200 | Ecrou | Nous contacter | Voir la pièce |
| 26 | 10049700 | Arbre | Nous contacter | Voir la pièce |
| 27 | 67019200 | Roulement | Disponible | Voir la pièce |
| 28 | 66017300 | Joint étanchéité | Disponible | Voir la pièce |
| 29 | 67018900 | Roulement | Disponible | Voir la pièce |
| 30 | 68068800 | Entretoise | Nous contacter | Voir la pièce |
| 31 | 63000400 | Circlips | Nous contacter | Voir la pièce |
| 32 | 45116900 | Embrayage automatique | Nous contacter | Voir la pièce |
| 33 | 80015600 | Joint | Nous contacter | Voir la pièce |
| 34 | 39306200 | Rondelle | Non reliée | |
| 34 | 39306200 | Rondelle | Non reliée | |
| 35 | 62004600 | Ecrou | Disponible | Voir la pièce |
| 36 | 62010800 | Ecrou | Disponible | Voir la pièce |
| 37 | 60004300 | Pion de centrage | Nous contacter | Voir la pièce |
| 38 | 38023600 | Goupille | Nous contacter | Voir la pièce |
| 39 | 64004700 | Goupille | Nous contacter | Voir la pièce |
| 40 | 10049900 | Couronne | Nous contacter | Voir la pièce |
| 41 | 46040800 | Reducteur | Nous contacter | Voir la pièce |
| 41 | 46040900 | Reducteur anti horaire | Nous contacter | Voir la pièce |

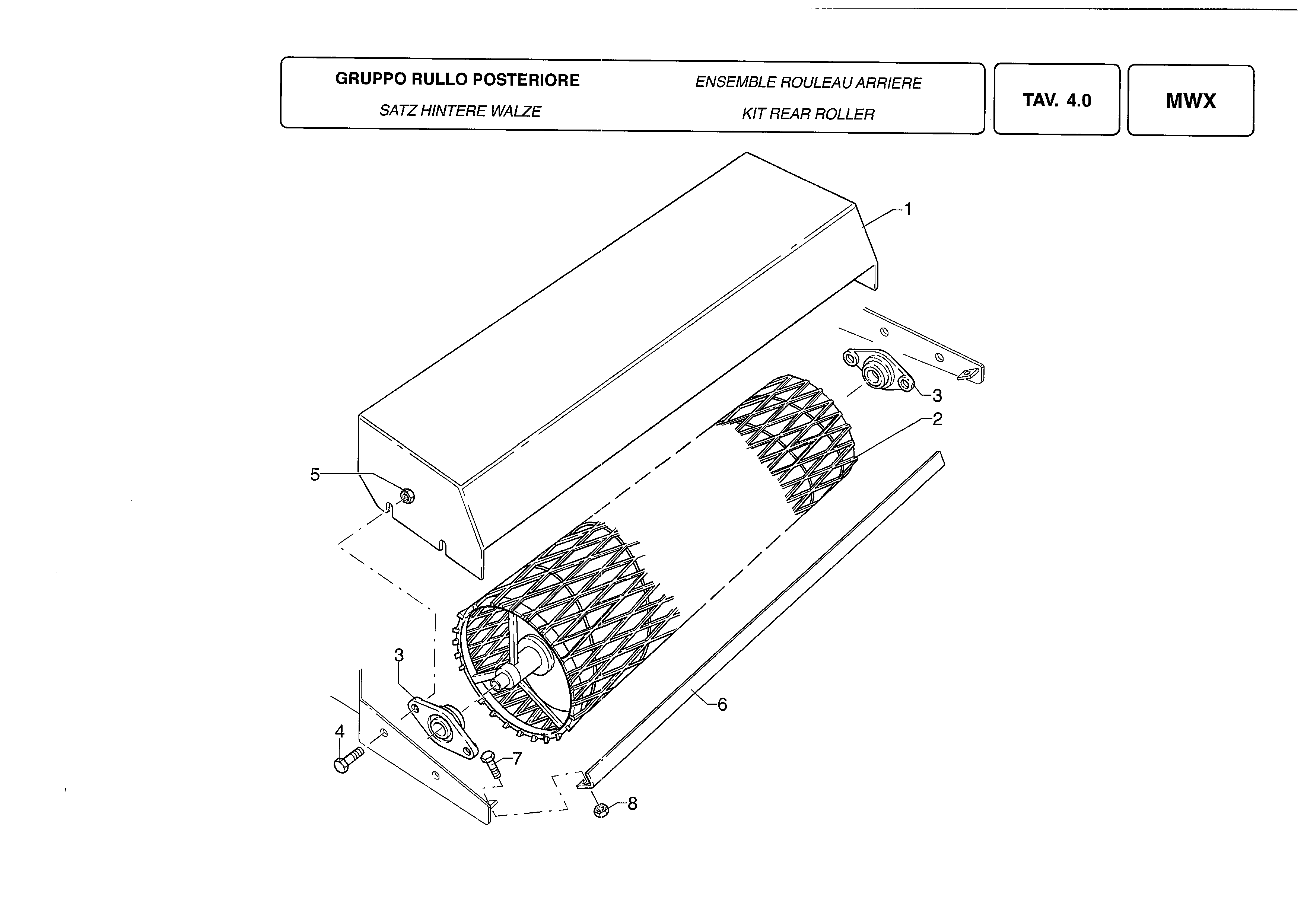

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 39270700 | Protection | Non reliée | |
| 2 | 42067700 | Rouleau | Disponible | Voir la pièce |
| 3 | 67018800 | Support | Disponible | Voir la pièce |
| 3 | 67018800 | Support | Disponible | Voir la pièce |
| 4 | 60001600 | Vis | Nous contacter | Voir la pièce |
| 5 | 62003200 | Ecrou | Nous contacter | Voir la pièce |
| 6 | 34029400 | Grattoir | Disponible | Voir la pièce |
| 7 | 60002300 | Vis | Nous contacter | Voir la pièce |
| 8 | 62010400 | Ecrou | Disponible | Voir la pièce |
