Vue Éclatée MTF 72 Alpin
Retrouvez les pièces détachées, références et repères disponibles pour MTF 72 Alpin.

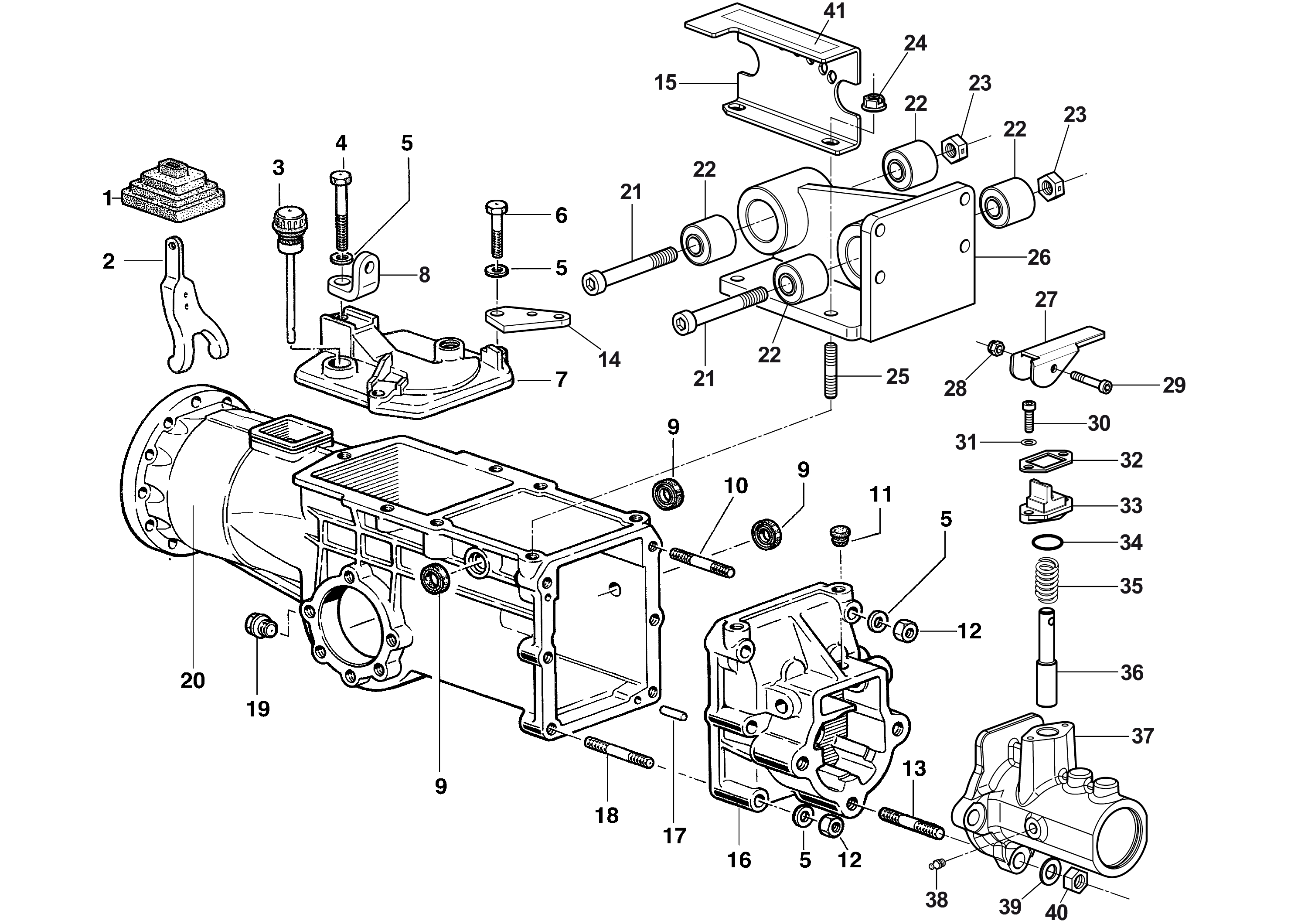

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF0751646 | Soufflet | Disponible | Voir la pièce |
| 2 | YF0750011G | Levier | Disponible | Voir la pièce |
| 3 | F1290819 | Jauge | Nous contacter | Voir la pièce |
| 4 | N6294400 | Vis | Disponible | Voir la pièce |
| 5 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 5 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 6 | 3806074R | Vis | Disponible | Voir la pièce |
| 7 | F1290802 | Couvercle supérieur | Nous contacter | Voir la pièce |
| 8 | F1291605 | Equerre support | Disponible | Voir la pièce |
| 9 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 9 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 9 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 10 | YN3825400 | Goujon | Disponible | Voir la pièce |
| 11 | 3045006R | Bouchon | Nous contacter | Voir la pièce |
| 12 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 12 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 13 | YN3861500 | Goujon | Disponible | Voir la pièce |
| 14 | F1291607 | Plaquette | Disponible | Voir la pièce |
| 15 | F1221638 | Sélecteur | Nous contacter | Voir la pièce |
| 16 | YF1290817 | Jeu couvercle | Disponible | Voir la pièce |
| 17 | YN5124300 | Goupille | Disponible | Voir la pièce |
| 18 | YN3825750 | Goujon | Disponible | Voir la pièce |
| 19 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 20 | 68322136 | Boîte du change | Disponible | Voir la pièce |
| 21 | YN6357700 | Vis | Nous contacter | Voir la pièce |
| 21 | YN6357700 | Vis | Nous contacter | Voir la pièce |
| 22 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 22 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 22 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 22 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 23 | YN1463650 | Écrou | Disponible | Voir la pièce |
| 23 | YN1463650 | Écrou | Disponible | Voir la pièce |
| 24 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 25 | YN3815300 | Goujon | Disponible | Voir la pièce |
| 26 | 68910059 | Couvercle | Nous contacter | Voir la pièce |
| 27 | YF1294700 | Levier | Disponible | Voir la pièce |
| 28 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 29 | 3801027R | Vis | Disponible | Voir la pièce |
| 30 | 3801022R | Vis | Non reliée | |
| 31 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 32 | YF1294701 | Plaquette | Disponible | Voir la pièce |
| 33 | YF1294702 | Guide | Disponible | Voir la pièce |
| 34 | 3049016R | Bague or | Disponible | Voir la pièce |
| 35 | YN3118700 | Ressort | Disponible | Voir la pièce |
| 36 | YF1054710 | Obturateur | Disponible | Voir la pièce |
| 37 | 69210090AR | Bride | Disponible | Voir la pièce |
| 38 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 39 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 40 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 41 | F1291646 | Autocollant | Disponible | Voir la pièce |

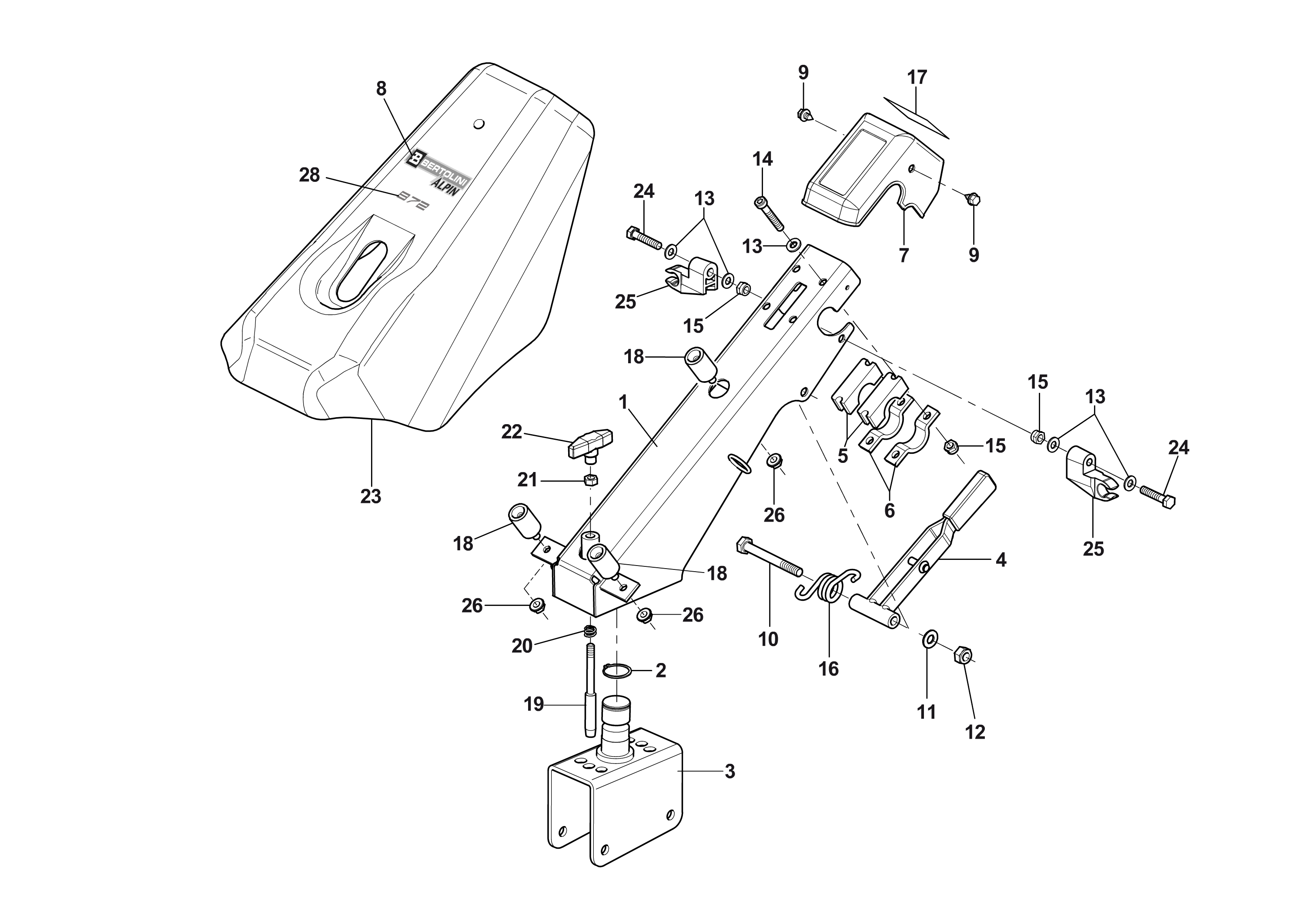

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68910098 | Colonne | Nous contacter | Voir la pièce |
| 2 | YN0124100 | Bague seeger | Disponible | Voir la pièce |
| 3 | 68910099 | Support | Nous contacter | Voir la pièce |
| 4 | YF1291636 | Levier | Nous contacter | Voir la pièce |
| 5 | YF1181646 | Support | Disponible | Voir la pièce |
| 6 | YF1151601 | Etau | Disponible | Voir la pièce |
| 7 | 68240022R | Carter | Disponible | Voir la pièce |
| 8 | 68910067 | Marque | Disponible | Voir la pièce |
| 9 | YN6243651 | Vis | Disponible | Voir la pièce |
| 9 | YN6243651 | Vis | Disponible | Voir la pièce |
| 10 | YN6361500 | Vis | Disponible | Voir la pièce |
| 11 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 12 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 13 | 3916008R | Rondelle | Non reliée | |
| 13 | 3916008R | Rondelle | Non reliée | |
| 13 | 3916008R | Rondelle | Non reliée | |
| 14 | YN6289250 | Vis | Disponible | Voir la pièce |
| 15 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 15 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 15 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 16 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 17 | F1241627 | Marque | Disponible | Voir la pièce |
| 18 | YF0752159 | Silencieux | Disponible | Voir la pièce |
| 18 | YF0752159 | Silencieux | Disponible | Voir la pièce |
| 18 | YF0752159 | Silencieux | Disponible | Voir la pièce |
| 19 | YF1251637 | Obturateur | Disponible | Voir la pièce |
| 20 | YK3503360 | Ressort | Disponible | Voir la pièce |
| 21 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 22 | YN3753100 | Poignée | Disponible | Voir la pièce |
| 23 | YF1222100B | Capot | Non reliée | |
| 24 | 3806067R | Vis | Disponible | Voir la pièce |
| 24 | 3806067R | Vis | Disponible | Voir la pièce |
| 25 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 25 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 26 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 26 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 26 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 28 | 68910090 | Marque | Nous contacter | Voir la pièce |

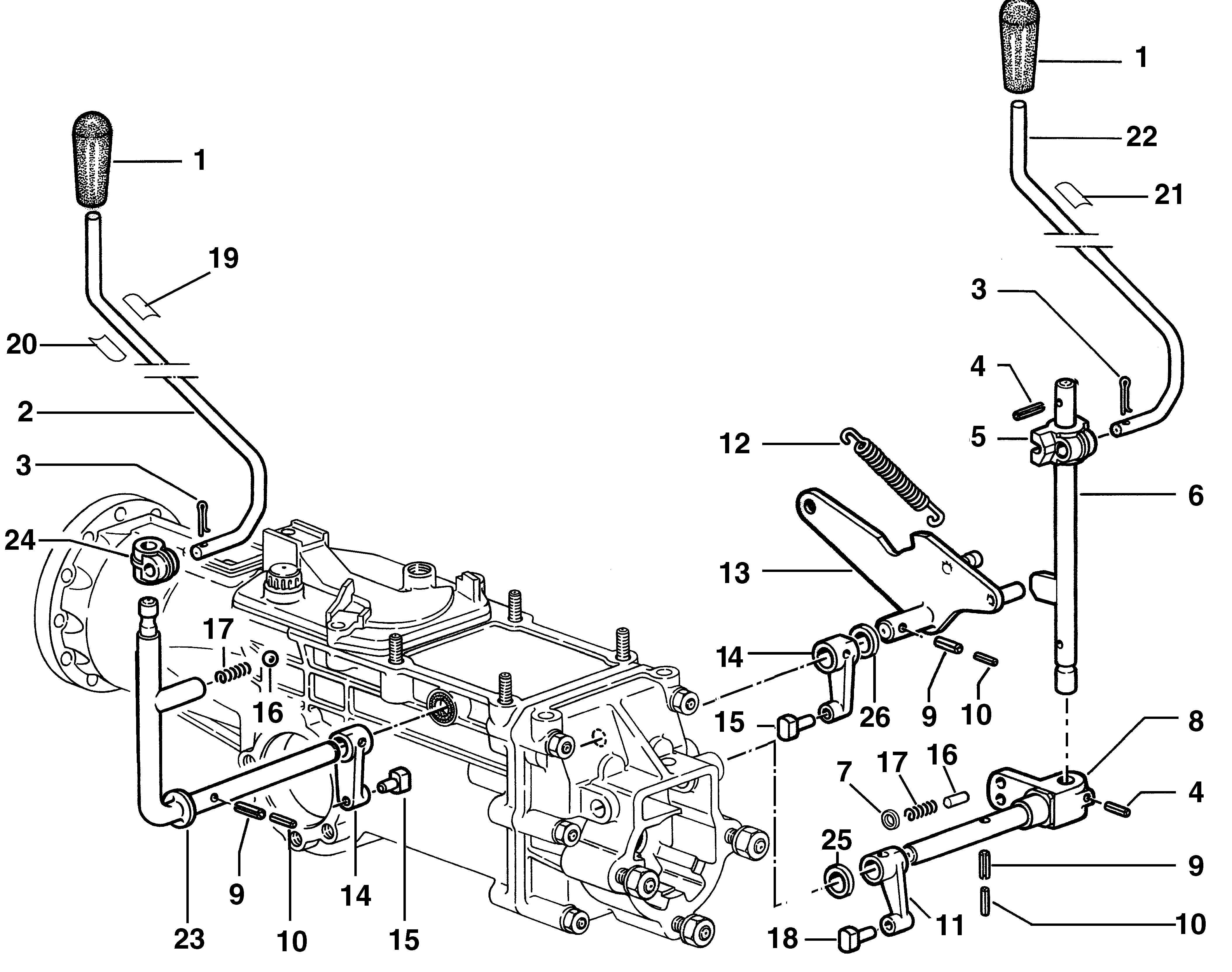

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN3753600 | Pommeau | Disponible | Voir la pièce |
| 1 | YN3753600 | Pommeau | Disponible | Voir la pièce |
| 2 | YF1301608A | Mancheron (boite de vitesses) | Non reliée | |
| 3 | YN1054900 | Goupille | Disponible | Voir la pièce |
| 3 | YN1054900 | Goupille | Disponible | Voir la pièce |
| 4 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 4 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 5 | YF1291633 | Support | Disponible | Voir la pièce |
| 6 | 68910071 | Kit levier | Disponible | Voir la pièce |
| 8 | YF1291613D | Pivot | Non reliée | |
| 9 | YN5125500 | Goupille | Disponible | Voir la pièce |
| 9 | YN5125500 | Goupille | Disponible | Voir la pièce |
| 9 | YN5125500 | Goupille | Disponible | Voir la pièce |
| 10 | YN5109300 | Goupille | Disponible | Voir la pièce |
| 10 | YN5109300 | Goupille | Disponible | Voir la pièce |
| 10 | YN5109300 | Goupille | Disponible | Voir la pièce |
| 11 | YF1051700 | Levier | Disponible | Voir la pièce |
| 12 | YN3118060 | Ressort | Disponible | Voir la pièce |
| 13 | F1291612 | Camme | Nous contacter | Voir la pièce |
| 14 | YF1291603 | Levier | Disponible | Voir la pièce |
| 14 | YF1291603 | Levier | Disponible | Voir la pièce |
| 15 | YF1291604 | Bloc de glissement | Disponible | Voir la pièce |
| 15 | YF1291604 | Bloc de glissement | Disponible | Voir la pièce |
| 16 | YF1291661 | Bouchon | Disponible | Voir la pièce |
| 17 | YN3101020 | Ressort | Disponible | Voir la pièce |
| 18 | YF1050831 | Bloc de glissement | Disponible | Voir la pièce |
| 19 | F1221647 | Protection | Nous contacter | Voir la pièce |
| 20 | 68910069 | Marque | Disponible | Voir la pièce |
| 21 | F1301622 | Marque | Disponible | Voir la pièce |
| 22 | F1221642 | Mancheron | Nous contacter | Voir la pièce |
| 23 | F1221644 | Levier | Nous contacter | Voir la pièce |
| 24 | YF1061633 | Patte d | Disponible | Voir la pièce |
| 25 | YN4394700 | Epaisseur | Disponible | Voir la pièce |
| 26 | K8491008R | Epaisseur | Nous contacter | Voir la pièce |
| 27 | YN0281400 | Bague | Disponible | Voir la pièce |
| 28 | YN4745400 | Bille | Disponible | Voir la pièce |
| 29 | YN3104250 | Ressort | Disponible | Voir la pièce |

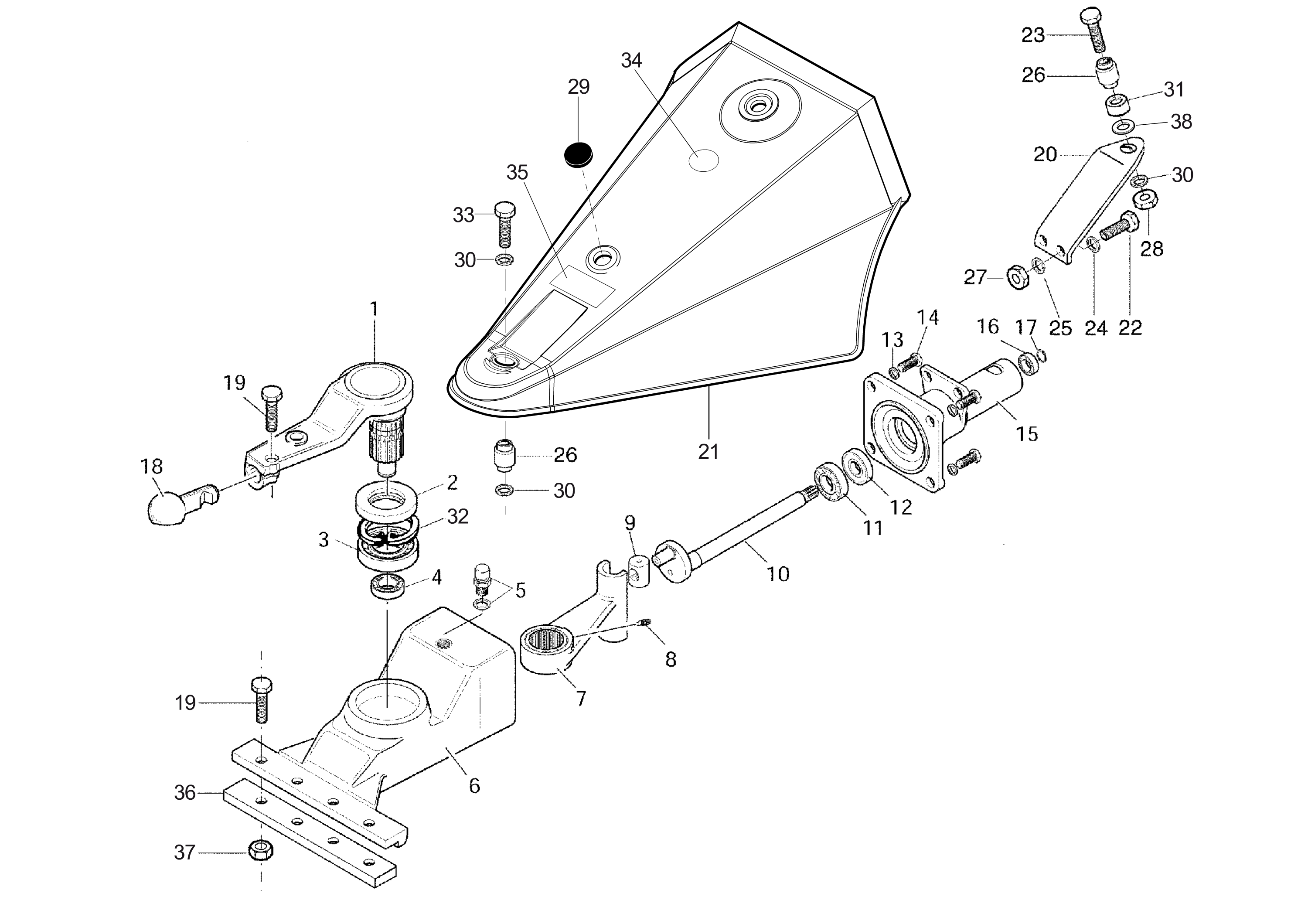

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69220069R | Bielle | Non reliée | |
| 2 | YN0222805 | Bague | Disponible | Voir la pièce |
| 3 | YN1289200 | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 5 | YK4101420 | Bouchon | Disponible | Voir la pièce |
| 6 | 69220006 | Capot | Disponible | Voir la pièce |
| 7 | F1303102DR | Bielle | Nous contacter | Voir la pièce |
| 8 | N6251000R | Vis | Non reliée | |
| 9 | YF1303106 | Interrupteur | Disponible | Voir la pièce |
| 10 | F1303108R | Arbre | Non reliée | |
| 11 | YN1272501 | Roulement | Disponible | Voir la pièce |
| 12 | YN0210045 | Anneau | Disponible | Voir la pièce |
| 13 | 3819014R | Grower | Disponible | Voir la pièce |
| 14 | 3806094R | Vis | Disponible | Voir la pièce |
| 15 | F1303101BR | Couvercle | Nous contacter | Voir la pièce |
| 16 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 17 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 18 | YF1303155B | Pivot | Disponible | Voir la pièce |
| 19 | YN6335900 | Vis | Disponible | Voir la pièce |
| 19 | YN6335900 | Vis | Disponible | Voir la pièce |
| 20 | F1303125 | Support | Disponible | Voir la pièce |
| 21 | P0001254 | Capot | Nous contacter | Voir la pièce |
| 22 | 3806067R | Vis | Disponible | Voir la pièce |
| 23 | N6399710 | Vis | Disponible | Voir la pièce |
| 24 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3916008R | Rondelle | Non reliée | |
| 26 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 26 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 27 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 28 | YN1470200 | Ecrou | Nous contacter | Voir la pièce |
| 29 | YN5265900 | Bouchon | Disponible | Voir la pièce |
| 30 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 30 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 30 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 31 | F1303133 | Entretoise | Nous contacter | Voir la pièce |
| 32 | N0140800 | Bague seeger | Nous contacter | Voir la pièce |
| 33 | YN6402600 | Vis | Disponible | Voir la pièce |
| 34 | N5383405 | Marque (protecteur) | Disponible | Voir la pièce |
| 35 | N5381650 | Marque (danger) | Disponible | Voir la pièce |
| 36 | L0081100 | Epaisseur | Nous contacter | Voir la pièce |
| 37 | YN1463650 | Écrou | Disponible | Voir la pièce |
| 38 | YN4387700 | Rondelle | Disponible | Voir la pièce |

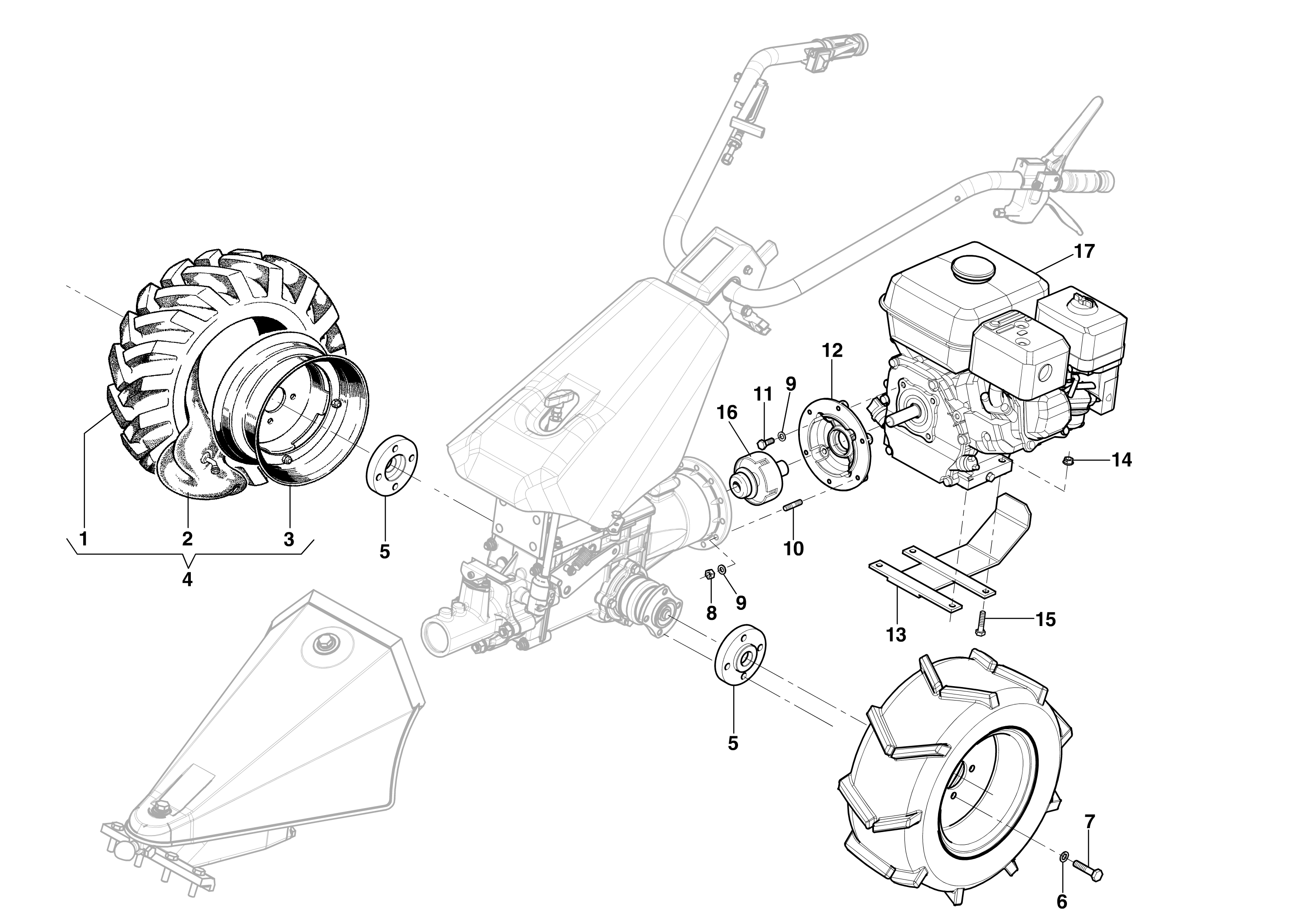

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN4851600 | Pneumatique | Nous contacter | Voir la pièce |
| 2 | YN4881100 | Chambre à aire | Disponible | Voir la pièce |
| 3 | 69200098R | Bandage roue | Disponible | Voir la pièce |
| 5 | 69200009 | Entretoise | Disponible | Voir la pièce |
| 5 | 69200009 | Entretoise | Disponible | Voir la pièce |
| 6 | 3819014R | Grower | Disponible | Voir la pièce |
| 7 | N6333300 | Vis | Disponible | Voir la pièce |
| 8 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 9 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 9 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 10 | YN3812500 | Goujon | Disponible | Voir la pièce |
| 11 | YN6243980 | Vis | Disponible | Voir la pièce |
| 12 | F1050027G | Disque embrayage | Nous contacter | Voir la pièce |
| 13 | 68640136DR | Protection | Nous contacter | Voir la pièce |
| 14 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 15 | 3806074R | Vis | Disponible | Voir la pièce |
| 16 | 68320006AR | Embrayage | Disponible | Voir la pièce |
| 17 | - | N | Non reliée |
Pièces de la vue éclatée

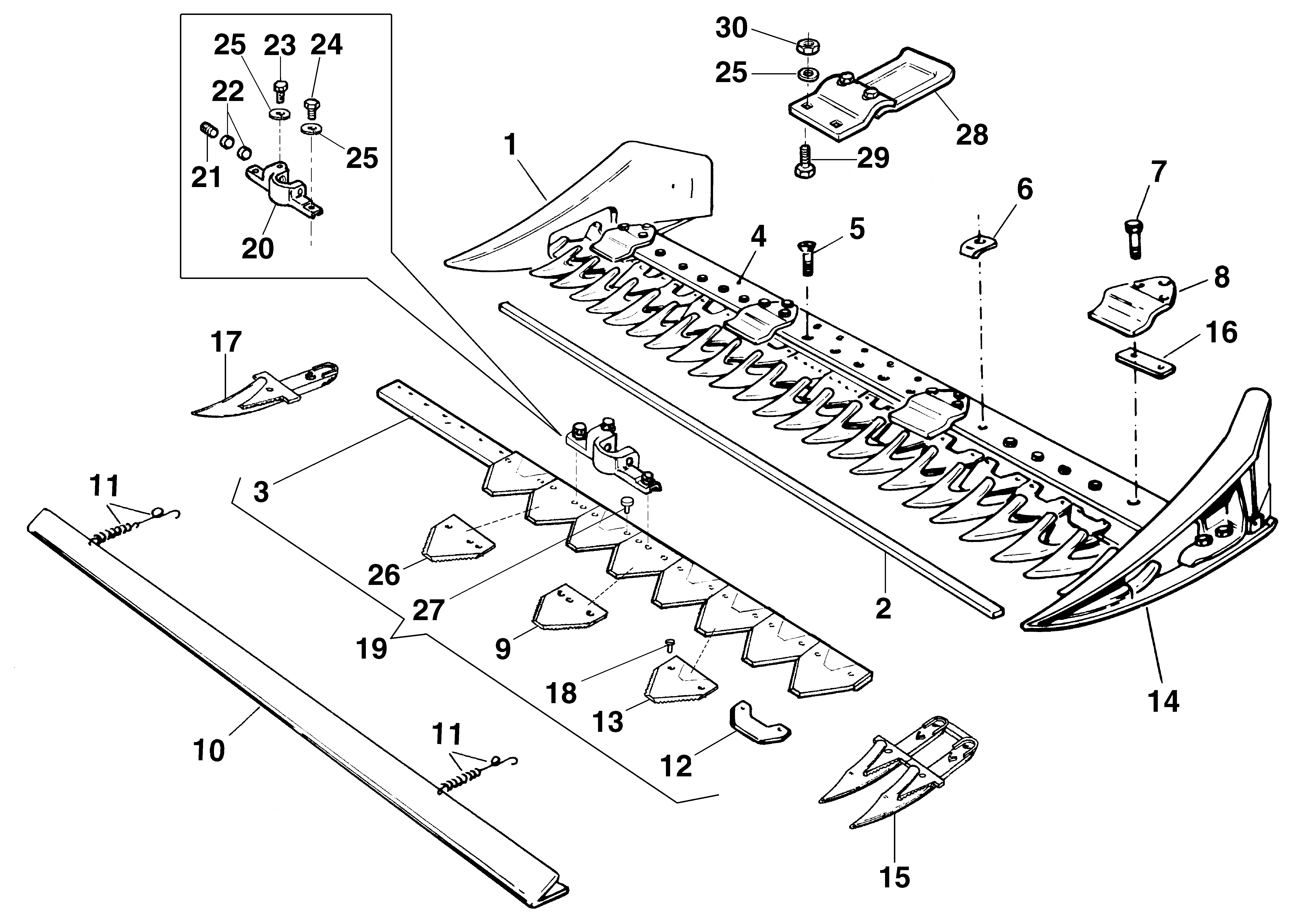

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69229098 | Pair of directional guides for cutterbar | Disponible | Voir la pièce |
| 2 | 69220017 | Tige | Disponible | Voir la pièce |
| 3 | 69220023 | Tige | Nous contacter | Voir la pièce |
| 4 | F1303117 | Plaquette | Nous contacter | Voir la pièce |
| 5 | YN6325400 | Vis | Disponible | Voir la pièce |
| 6 | 69220018 | Support | Nous contacter | Voir la pièce |
| 7 | 3906099 | Vis | Disponible | Voir la pièce |
| 8 | 69220047 | Jeu serre lame | Nous contacter | Voir la pièce |
| 9 | F1073377R | Section d. | Disponible | Voir la pièce |
| 10 | 69220020 | Protection | Nous contacter | Voir la pièce |
| 11 | 69220022 | Ressort | Nous contacter | Voir la pièce |
| 11 | 69220022 | Ressort | Nous contacter | Voir la pièce |
| 12 | F1073317 | Plaquette | Nous contacter | Voir la pièce |
| 13 | YF0582091 | Lame | Disponible | Voir la pièce |
| 14 | 69229098 | Pair of directional guides for cutterbar | Disponible | Voir la pièce |
| 15 | F0582688R | Jeu de dents | Nous contacter | Voir la pièce |
| 16 | LS621107 | Spacer | Nous contacter | Voir la pièce |
| 17 | F0582738 | Dent | Nous contacter | Voir la pièce |
| 18 | YN0886600 | Rivet | Disponible | Voir la pièce |
| 19 | YF1073384 | Lame | Disponible | Voir la pièce |
| 20 | YF1073376B | Entraineur | Disponible | Voir la pièce |
| 21 | N6433900R | Vis chc | Non reliée | |
| 22 | YF1073364 | Pastille | Disponible | Voir la pièce |
| 23 | YN6262200 | Vis | Disponible | Voir la pièce |
| 24 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 26 | F1073378R | Lame | Disponible | Voir la pièce |
| 27 | F1073261 | Rivet | Disponible | Voir la pièce |
| 28 | 69220024R | Traîneau complète | Nous contacter | Voir la pièce |
| 29 | 3806070R | Vis | Disponible | Voir la pièce |
| 30 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
