Vue Éclatée MTF 141 HM Alpin
Retrouvez les pièces détachées, références et repères disponibles pour MTF 141 HM Alpin.

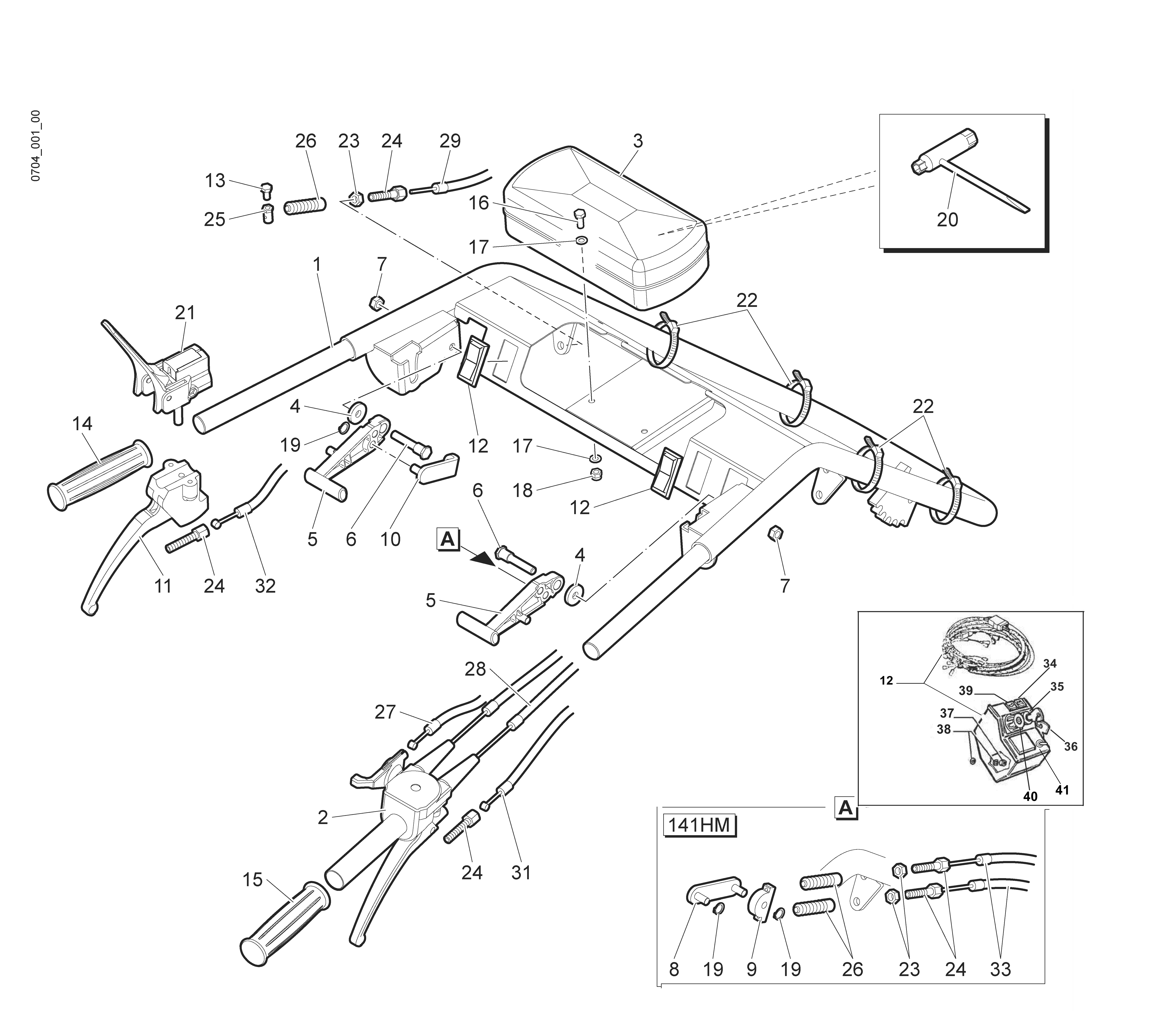

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1391615 | Guidon | Nous contacter | Voir la pièce |
| 2 | N2810000 | Accélérateur | Nous contacter | Voir la pièce |
| 3 | F1221601 | Boite | Disponible | Voir la pièce |
| 4 | YN4371100 | Rondelle | Disponible | Voir la pièce |
| 4 | YN4371100 | Rondelle | Disponible | Voir la pièce |
| 5 | F1291614R | Levier | Non reliée | |
| 5 | F1291614R | Levier | Non reliée | |
| 6 | F1291615R | Pivot | Non reliée | |
| 6 | F1291615R | Pivot | Non reliée | |
| 7 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 7 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 8 | F1301659 | Plaquette | Nous contacter | Voir la pièce |
| 9 | F1301658 | Poulie | Nous contacter | Voir la pièce |
| 10 | F1291619 | Equerre support | Disponible | Voir la pièce |
| 11 | N2810150 | Levier | Nous contacter | Voir la pièce |
| 12 | F1392600A | Interrupteur | Nous contacter | Voir la pièce |
| 12 | F1392600A | Interrupteur | Nous contacter | Voir la pièce |
| 12 | F1392600A | Interrupteur | Nous contacter | Voir la pièce |
| 13 | 301000042R | Vis | Disponible | Voir la pièce |
| 14 | YN2843100 | Poignée | Disponible | Voir la pièce |
| 15 | N2843400 | Poignée | Disponible | Voir la pièce |
| 16 | 3806035R | Vis | Disponible | Voir la pièce |
| 17 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 17 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 18 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 19 | N1734000 | Bague | Disponible | Voir la pièce |
| 19 | N1734000 | Bague | Disponible | Voir la pièce |
| 19 | N1734000 | Bague | Disponible | Voir la pièce |
| 20 | 63090050R | Kit outils | Non reliée | |
| 21 | N2810100 | Levier | Disponible | Voir la pièce |
| 22 | YN1764000 | Bande | Disponible | Voir la pièce |
| 22 | YN1764000 | Bande | Disponible | Voir la pièce |
| 23 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 23 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 24 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 24 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 24 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 24 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 25 | YF1290225 | Etau | Disponible | Voir la pièce |
| 26 | YF1370387 | Protection | Disponible | Voir la pièce |
| 26 | YF1370387 | Protection | Disponible | Voir la pièce |
| 27 | F1391632 | Transmission | Disponible | Voir la pièce |
| 28 | F1391633R | Transmission | Non reliée | |
| 29 | F1391637 | Transmission | Disponible | Voir la pièce |
| 31 | F1391638 | Transmission | Disponible | Voir la pièce |
| 32 | F1391639 | Transmission | Nous contacter | Voir la pièce |
| 33 | F1391640 | Transmission | Disponible | Voir la pièce |
| 34 | 68340075 | Fusée | Nous contacter | Voir la pièce |
| 35 | YN2540020 | Interrupteur | Non reliée | |
| 36 | YN2540020 | Interrupteur | Non reliée | |
| 37 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 38 | YN4359300 | Grower | Nous contacter | Voir la pièce |
| 39 | N2552240 | Fusible | Nous contacter | Voir la pièce |
| 40 | N2552290 | Interrupteur | Disponible | Voir la pièce |
| 41 | N2543610 | Interrupteur | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68920014 | Capot | Disponible | Voir la pièce |
| 2 | F1391623 | Support | Nous contacter | Voir la pièce |
| 3 | F1391625 | Colonne | Nous contacter | Voir la pièce |
| 4 | YF1181646 | Support | Disponible | Voir la pièce |
| 5 | YN4924300 | Silencieux | Disponible | Voir la pièce |
| 6 | YF1151601 | Etau | Disponible | Voir la pièce |
| 7 | 3916008R | Rondelle | Non reliée | |
| 7 | 3916008R | Rondelle | Non reliée | |
| 8 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 9 | YN6289250 | Vis | Disponible | Voir la pièce |
| 10 | N6407550 | Vis | Nous contacter | Voir la pièce |
| 11 | N4384360 | Rondelle | Disponible | Voir la pièce |
| 12 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 13 | YN3109400 | Ressort | Disponible | Voir la pièce |
| 14 | F1361610 | Obturateur | Nous contacter | Voir la pièce |
| 15 | YN6361500 | Vis | Disponible | Voir la pièce |
| 16 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 17 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 18 | YN5852100A | Arrêt | Nous contacter | Voir la pièce |
| 19 | YF1291636 | Levier | Nous contacter | Voir la pièce |
| 20 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 21 | YN2840480 | Poignée | Disponible | Voir la pièce |
| 22 | F1221623 | Rondelle | Nous contacter | Voir la pièce |
| 23 | N6223300 | Vis | Nous contacter | Voir la pièce |
| 24 | YN0400530 | Passe-câble | Disponible | Voir la pièce |
| 25 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 26 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 27 | N0126400 | Bague seeger | Disponible | Voir la pièce |

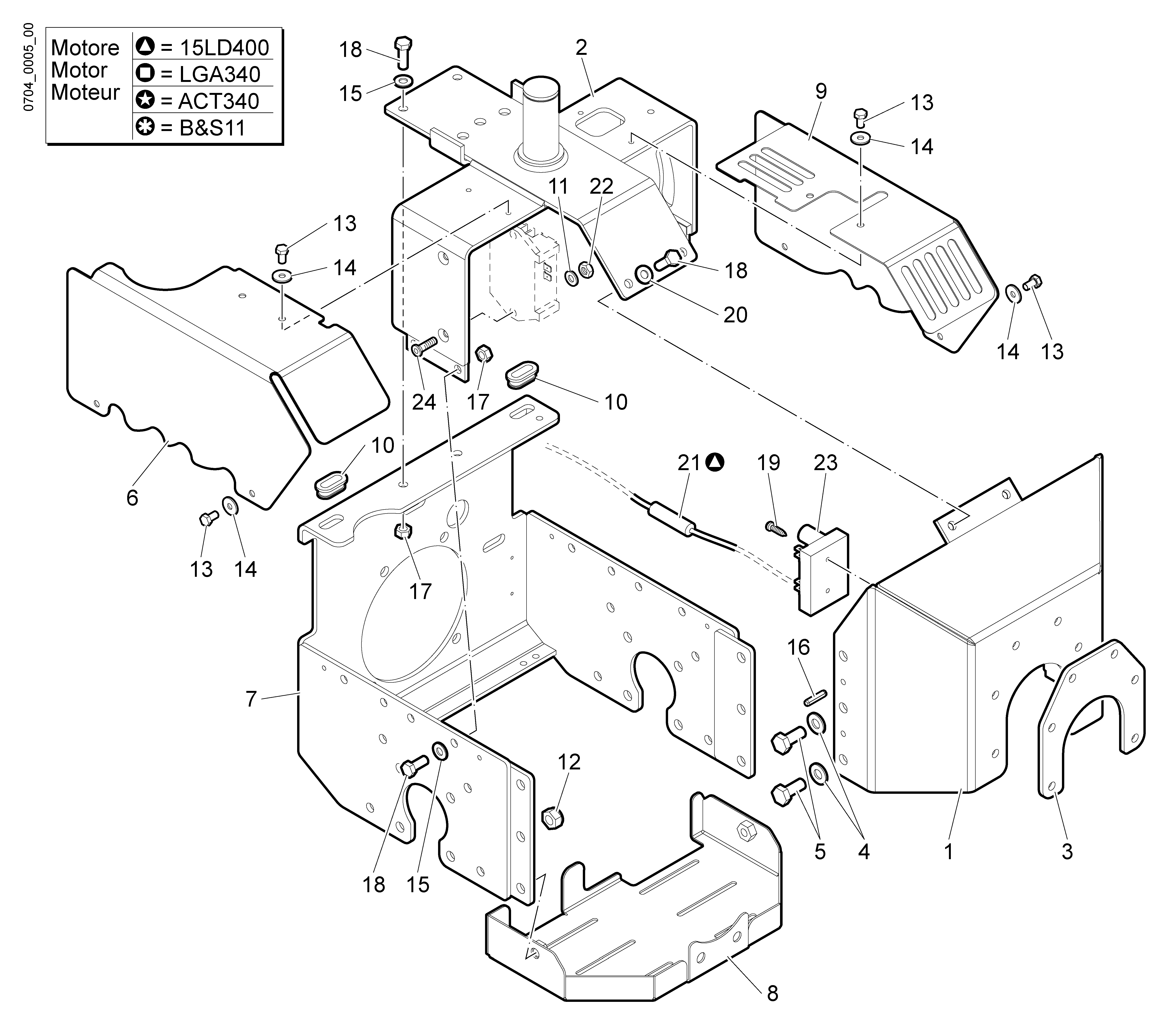

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1392130 | Support p.d.f. | Nous contacter | Voir la pièce |
| 2 | F1391618 | Bâti de support | Nous contacter | Voir la pièce |
| 3 | F1390817 | Plaquette | Disponible | Voir la pièce |
| 4 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 5 | YN6325400 | Vis | Disponible | Voir la pièce |
| 6 | 68920018 | Capot | Nous contacter | Voir la pièce |
| 7 | F1392106 | Bâti de support | Nous contacter | Voir la pièce |
| 8 | 68920027 | Protection | Disponible | Voir la pièce |
| 9 | 68920020 | Capot | Nous contacter | Voir la pièce |
| 10 | YK2203010 | Passe-câble | Disponible | Voir la pièce |
| 10 | YK2203010 | Passe-câble | Disponible | Voir la pièce |
| 11 | YN4359300 | Grower | Nous contacter | Voir la pièce |
| 12 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 13 | N6202900 | Vis | Nous contacter | Voir la pièce |
| 13 | N6202900 | Vis | Nous contacter | Voir la pièce |
| 13 | N6202900 | Vis | Nous contacter | Voir la pièce |
| 13 | N6202900 | Vis | Nous contacter | Voir la pièce |
| 14 | F1221623 | Rondelle | Nous contacter | Voir la pièce |
| 14 | F1221623 | Rondelle | Nous contacter | Voir la pièce |
| 14 | F1221623 | Rondelle | Nous contacter | Voir la pièce |
| 14 | F1221623 | Rondelle | Nous contacter | Voir la pièce |
| 15 | 3916008R | Rondelle | Non reliée | |
| 15 | 3916008R | Rondelle | Non reliée | |
| 16 | N5131750 | Goupille | Nous contacter | Voir la pièce |
| 17 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 17 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 18 | 3806067R | Vis | Disponible | Voir la pièce |
| 18 | 3806067R | Vis | Disponible | Voir la pièce |
| 18 | 3806067R | Vis | Disponible | Voir la pièce |
| 19 | N6180750 | Vis | Nous contacter | Voir la pièce |
| 20 | 3819013R | Grower | Disponible | Voir la pièce |
| 21 | F1392603 | Résistance | Nous contacter | Voir la pièce |
| 22 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 23 | F1392601 | Carte électronique (embrayage) | Disponible | Voir la pièce |
| 24 | N6218450 | Vis | Nous contacter | Voir la pièce |

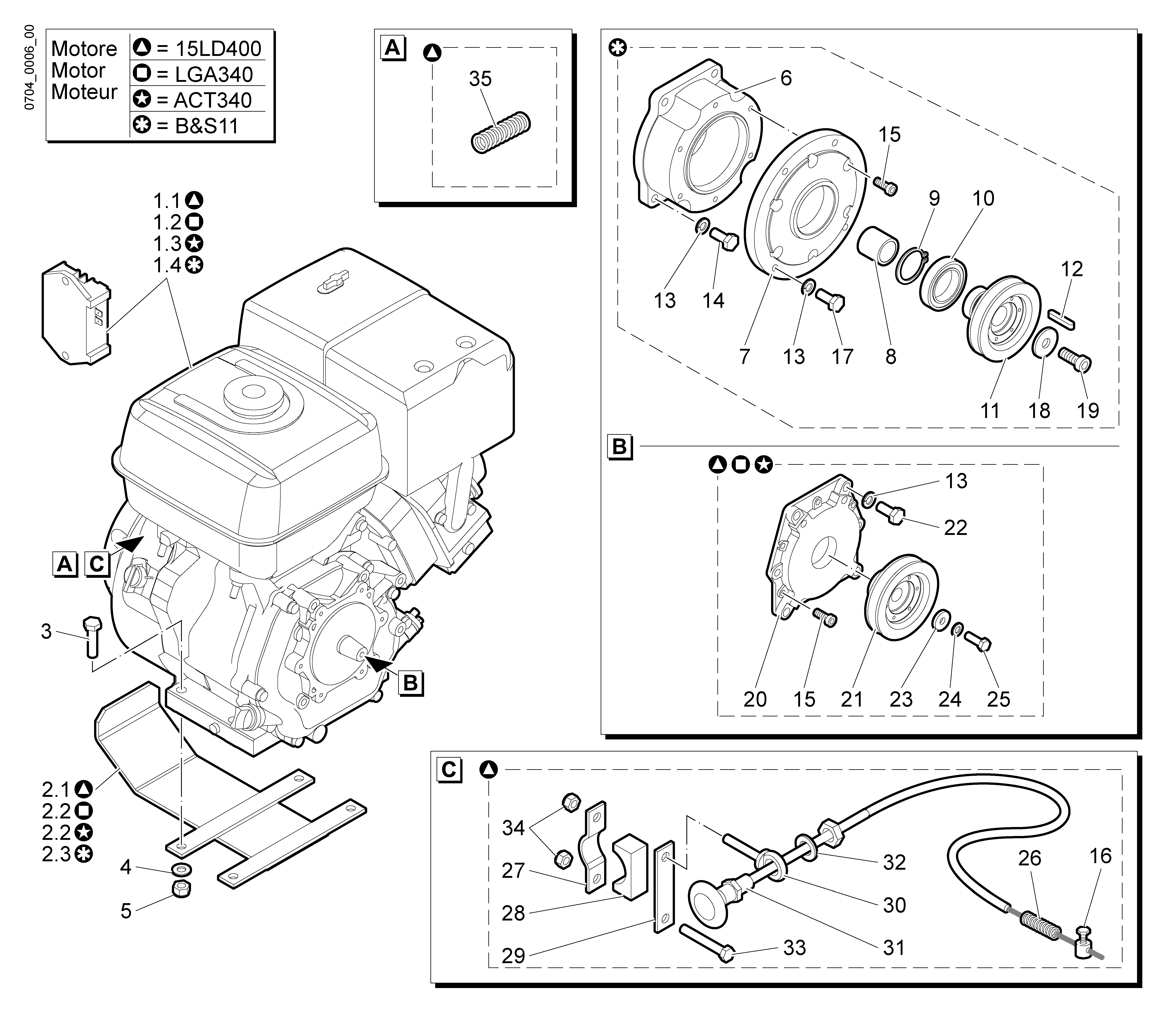

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N3349700 | Moteur complet | Nous contacter | Voir la pièce |
| 1 | N3349700 | Moteur complet | Nous contacter | Voir la pièce |
| 1 | N3349700 | Moteur complet | Nous contacter | Voir la pièce |
| 1 | N3349700 | Moteur complet | Nous contacter | Voir la pièce |
| 1 | N3364270 | Moteur complet | Nous contacter | Voir la pièce |
| 1 | N3364270 | Moteur complet | Nous contacter | Voir la pièce |
| 1 | N3364270 | Moteur complet | Nous contacter | Voir la pièce |
| 1 | N3364270 | Moteur complet | Nous contacter | Voir la pièce |
| 1 | N3364271 | Moteur complet | Nous contacter | Voir la pièce |
| 1 | N3364271 | Moteur complet | Nous contacter | Voir la pièce |
| 1 | N3364271 | Moteur complet | Nous contacter | Voir la pièce |
| 1 | N3364271 | Moteur complet | Nous contacter | Voir la pièce |
| 1 | N3364290 | Moteur complet | Nous contacter | Voir la pièce |
| 1 | N3364290 | Moteur complet | Nous contacter | Voir la pièce |
| 1 | N3364290 | Moteur complet | Nous contacter | Voir la pièce |
| 1 | N3364290 | Moteur complet | Nous contacter | Voir la pièce |
| 2 | 68920028 | Protection | Nous contacter | Voir la pièce |
| 2 | 68920028 | Protection | Nous contacter | Voir la pièce |
| 2 | 68920028 | Protection | Nous contacter | Voir la pièce |
| 2 | 68920028 | Protection | Nous contacter | Voir la pièce |
| 2 | F1212115 | Carter de protection | Nous contacter | Voir la pièce |
| 2 | F1212115 | Carter de protection | Nous contacter | Voir la pièce |
| 2 | F1212115 | Carter de protection | Nous contacter | Voir la pièce |
| 2 | F1212115 | Carter de protection | Nous contacter | Voir la pièce |
| 2 | F1390006 | Carter de protection | Nous contacter | Voir la pièce |
| 2 | F1390006 | Carter de protection | Nous contacter | Voir la pièce |
| 2 | F1390006 | Carter de protection | Nous contacter | Voir la pièce |
| 2 | F1390006 | Carter de protection | Nous contacter | Voir la pièce |
| 3 | YN6335900 | Vis | Disponible | Voir la pièce |
| 4 | YN4377500 | Rondelle | Nous contacter | Voir la pièce |
| 5 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 6 | 68320117AR | Flasque | Disponible | Voir la pièce |
| 7 | F1390005 | Bride | Nous contacter | Voir la pièce |
| 8 | F1390004 | Entretoise | Nous contacter | Voir la pièce |
| 9 | N0129700 | Bague | Nous contacter | Voir la pièce |
| 10 | N1288620 | Roulement | Nous contacter | Voir la pièce |
| 11 | F1390837 | Poulie | Nous contacter | Voir la pièce |
| 12 | N0648090 | Languette | Nous contacter | Voir la pièce |
| 13 | YN4375500 | Rondelle | Nous contacter | Voir la pièce |
| 13 | YN4375500 | Rondelle | Nous contacter | Voir la pièce |
| 13 | YN4375500 | Rondelle | Nous contacter | Voir la pièce |
| 14 | YN6309790 | Vis | Disponible | Voir la pièce |
| 15 | 3801046 | Vis | Disponible | Voir la pièce |
| 15 | 3801046 | Vis | Disponible | Voir la pièce |
| 16 | YN5901000 | Etau | Disponible | Voir la pièce |
| 17 | N6325300R | Vis | Non reliée | |
| 18 | N4388500 | Rondelle | Nous contacter | Voir la pièce |
| 19 | N6367010 | Vis | Nous contacter | Voir la pièce |
| 20 | F1390001 | Bride | Nous contacter | Voir la pièce |
| 21 | F1390822 | Poulie | Nous contacter | Voir la pièce |
| 22 | YN6320600 | Vis | Disponible | Voir la pièce |
| 23 | YN4371100 | Rondelle | Disponible | Voir la pièce |
| 24 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 25 | 3806067R | Vis | Disponible | Voir la pièce |
| 26 | F1390008 | Ressort | Nous contacter | Voir la pièce |
| 27 | YF1151601 | Etau | Disponible | Voir la pièce |
| 28 | YF1181646 | Support | Disponible | Voir la pièce |
| 29 | 68920007 | Plaque support | Nous contacter | Voir la pièce |
| 30 | F1391645 | Œillet | Nous contacter | Voir la pièce |
| 31 | N5454540 | Transmission | Disponible | Voir la pièce |
| 32 | 3916008R | Rondelle | Non reliée | |
| 33 | 3806077 | Vis | Disponible | Voir la pièce |
| 34 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 35 | N3107090 | Ressort | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 301000042R | Vis | Disponible | Voir la pièce |
| 2 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 2 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 3 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 3 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 4 | YN0643400 | Clavette | Nous contacter | Voir la pièce |
| 4 | YN0643400 | Clavette | Nous contacter | Voir la pièce |
| 5 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 6 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 7 | YN4375500 | Rondelle | Nous contacter | Voir la pièce |
| 7 | YN4375500 | Rondelle | Nous contacter | Voir la pièce |
| 8 | 3906099 | Vis | Disponible | Voir la pièce |
| 8 | 3906099 | Vis | Disponible | Voir la pièce |
| 9 | N0415450 | Bague | Disponible | Voir la pièce |
| 9 | N0415450 | Bague | Disponible | Voir la pièce |
| 9 | N0415450 | Bague | Disponible | Voir la pièce |
| 9 | N0415450 | Bague | Disponible | Voir la pièce |
| 10 | F1300259 | Entretoise | Nous contacter | Voir la pièce |
| 10 | F1300259 | Entretoise | Nous contacter | Voir la pièce |
| 11 | F1390231 | Levier de commande (frein) sx | Nous contacter | Voir la pièce |
| 11 | F1390231 | Levier de commande (frein) sx | Nous contacter | Voir la pièce |
| 11 | F1390232 | Levier de commande (frein) dx | Nous contacter | Voir la pièce |
| 11 | F1390232 | Levier de commande (frein) dx | Nous contacter | Voir la pièce |
| 12 | F1300253A | Commande (interne) | Nous contacter | Voir la pièce |
| 12 | F1300253A | Commande (interne) | Nous contacter | Voir la pièce |
| 12 | F1300254A | Commande (interne) | Nous contacter | Voir la pièce |
| 12 | F1300254A | Commande (interne) | Nous contacter | Voir la pièce |
| 13 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 13 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 14 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 14 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 15 | YF1290225 | Etau | Disponible | Voir la pièce |
| 16 | YN5852100A | Arrêt | Nous contacter | Voir la pièce |
| 17 | N2205500 | Raccord | Nous contacter | Voir la pièce |
| 18 | F1392801 | Tuyau | Nous contacter | Voir la pièce |
| 19 | F1392800 | Tuyau | Nous contacter | Voir la pièce |
| 20 | N0306400 | Bague | Nous contacter | Voir la pièce |
| 20 | N0306400 | Bague | Nous contacter | Voir la pièce |
| 20 | N0306400 | Bague | Nous contacter | Voir la pièce |
| 20 | N0306400 | Bague | Nous contacter | Voir la pièce |

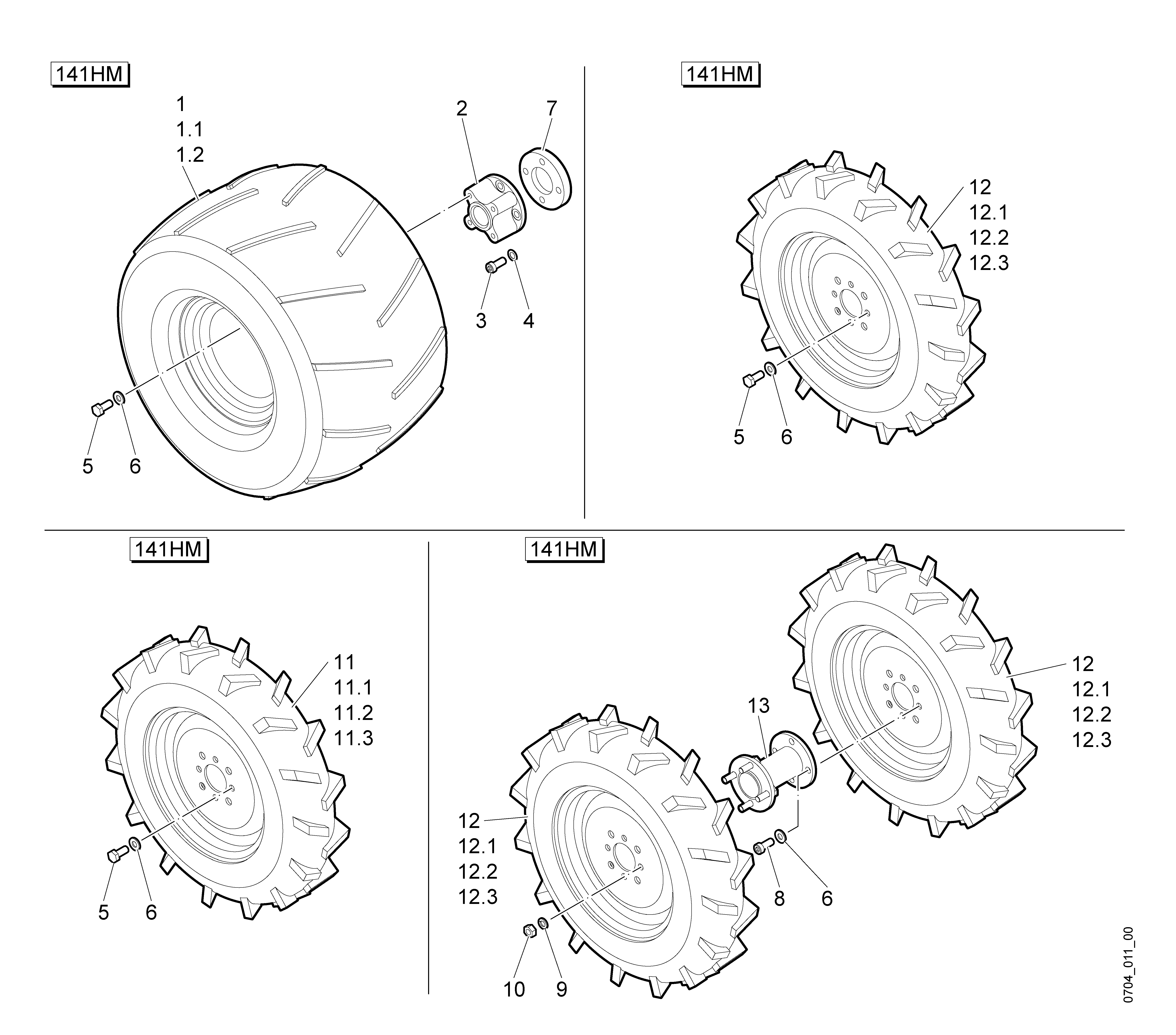

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69200051 | Bandage roue + disque | Nous contacter | Voir la pièce |
| 1 | 69200051 | Bandage roue + disque | Nous contacter | Voir la pièce |
| 1 | 69200051 | Bandage roue + disque | Nous contacter | Voir la pièce |
| 1 | N4852300 | Pneumatique | Nous contacter | Voir la pièce |
| 1 | N4852300 | Pneumatique | Nous contacter | Voir la pièce |
| 1 | N4852300 | Pneumatique | Nous contacter | Voir la pièce |
| 2 | 69200009 | Entretoise | Disponible | Voir la pièce |
| 3 | N6334700 | Vis | Disponible | Voir la pièce |
| 4 | YN4376400 | Rondelle | Disponible | Voir la pièce |
| 5 | YN6322000 | Vis | Disponible | Voir la pièce |
| 5 | YN6322000 | Vis | Disponible | Voir la pièce |
| 5 | YN6322000 | Vis | Disponible | Voir la pièce |
| 6 | 3819014R | Grower | Disponible | Voir la pièce |
| 6 | 3819014R | Grower | Disponible | Voir la pièce |
| 6 | 3819014R | Grower | Disponible | Voir la pièce |
| 6 | 3819014R | Grower | Disponible | Voir la pièce |
| 7 | F1390235A | Entretoise | Disponible | Voir la pièce |
| 8 | YN6330100 | Vis | Nous contacter | Voir la pièce |
| 9 | 3819014R | Grower | Disponible | Voir la pièce |
| 10 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 11 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 11 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 11 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 11 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 11 | YN4852000B | Pneumatique | Non reliée | |
| 11 | YN4852000B | Pneumatique | Non reliée | |
| 11 | YN4852000B | Pneumatique | Non reliée | |
| 11 | YN4852000B | Pneumatique | Non reliée | |
| 11 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 11 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 11 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 11 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 12 | N4853500BR | Pneumatique | Non reliée | |
| 12 | N4853500BR | Pneumatique | Non reliée | |
| 12 | N4853500BR | Pneumatique | Non reliée | |
| 12 | N4853500BR | Pneumatique | Non reliée | |
| 12 | N4853500BR | Pneumatique | Non reliée | |
| 12 | N4853500BR | Pneumatique | Non reliée | |
| 12 | N4853500BR | Pneumatique | Non reliée | |
| 12 | N4853500BR | Pneumatique | Non reliée | |
| 12 | N4853500BR | Pneumatique | Non reliée | |
| 12 | N4853500BR | Pneumatique | Non reliée | |
| 12 | N4853500BR | Pneumatique | Non reliée | |
| 12 | N4853500BR | Pneumatique | Non reliée | |
| 12 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 12 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 12 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 12 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 12 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 12 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 12 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 12 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 12 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 12 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 12 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 12 | N4901550 | Jante | Nous contacter | Voir la pièce |
| 12 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 12 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 12 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 12 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 12 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 12 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 12 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 12 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 12 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 12 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 12 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 12 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 13 | F1164702 | Entretoise | Disponible | Voir la pièce |

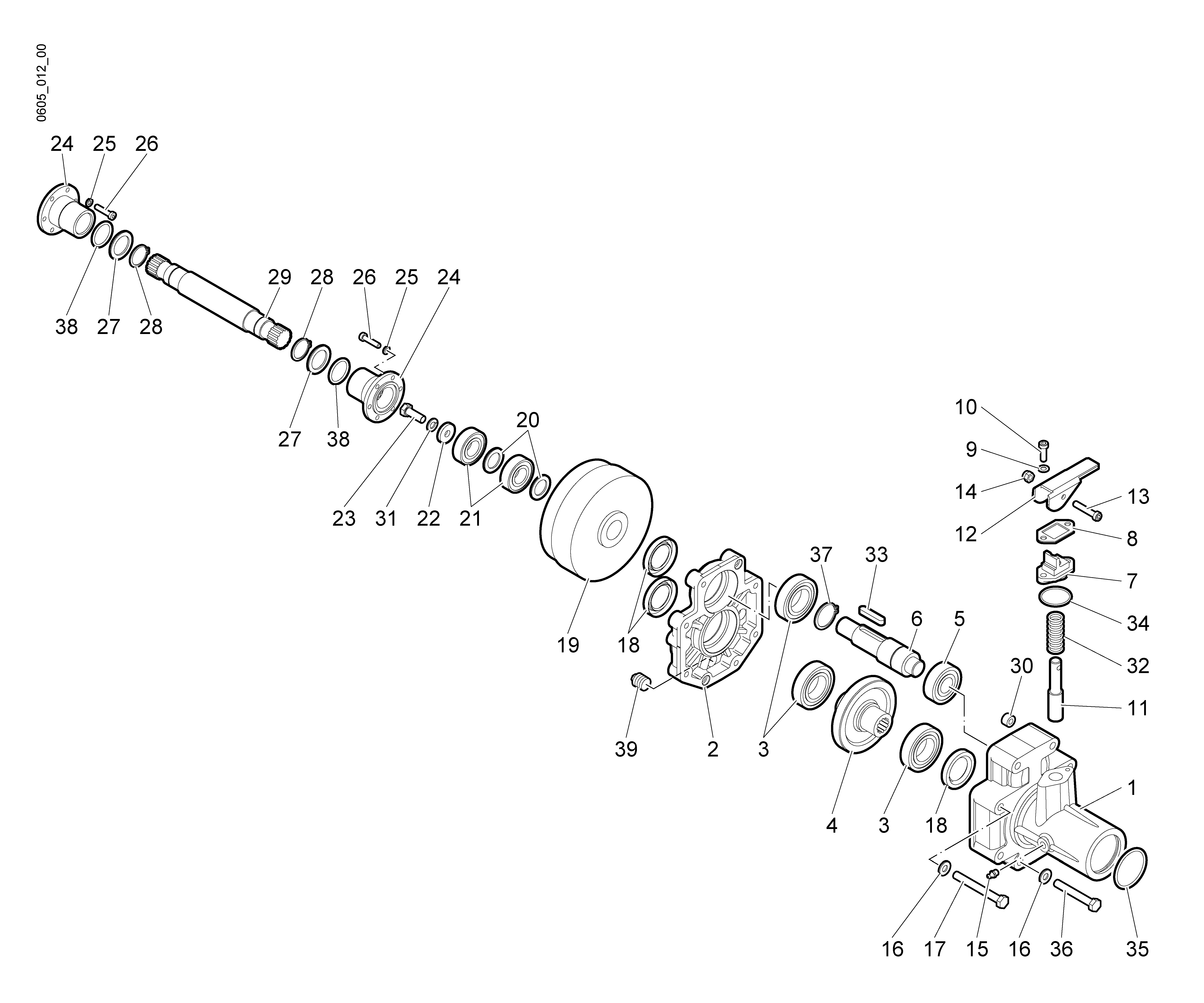

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68920024 | Boite engrenages | Nous contacter | Voir la pièce |
| 2 | F1390810 | Couvercle | Nous contacter | Voir la pièce |
| 3 | N1274500 | Roulement | Disponible | Voir la pièce |
| 3 | N1274500 | Roulement | Disponible | Voir la pièce |
| 4 | F1390812 | Couronne dentée | Nous contacter | Voir la pièce |
| 5 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 6 | F1390821 | Pignon | Nous contacter | Voir la pièce |
| 7 | YF1294702 | Guide | Disponible | Voir la pièce |
| 8 | YF1294701 | Plaquette | Disponible | Voir la pièce |
| 9 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 10 | 3801022R | Vis | Non reliée | |
| 11 | YF1054710 | Obturateur | Disponible | Voir la pièce |
| 12 | YF1294700 | Levier | Disponible | Voir la pièce |
| 13 | 3801027R | Vis | Disponible | Voir la pièce |
| 14 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 15 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 16 | 3916008R | Rondelle | Non reliée | |
| 16 | 3916008R | Rondelle | Non reliée | |
| 17 | N6300000 | Vis | Nous contacter | Voir la pièce |
| 18 | N0212050 | Bague | Disponible | Voir la pièce |
| 18 | N0212050 | Bague | Disponible | Voir la pièce |
| 19 | F1390002 | Embrayage | Disponible | Voir la pièce |
| 20 | F1390825 | Entretoise | Nous contacter | Voir la pièce |
| 21 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 22 | YN4371100 | Rondelle | Disponible | Voir la pièce |
| 23 | 3806067R | Vis | Disponible | Voir la pièce |
| 24 | F1390824 | Connexion | Nous contacter | Voir la pièce |
| 24 | F1390824 | Connexion | Nous contacter | Voir la pièce |
| 25 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 25 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 26 | 3801015R | Vis | Disponible | Voir la pièce |
| 26 | 3801015R | Vis | Disponible | Voir la pièce |
| 27 | N4437400 | Rondelle | Nous contacter | Voir la pièce |
| 27 | N4437400 | Rondelle | Nous contacter | Voir la pièce |
| 28 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 28 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 29 | F1390823 | Arbre transmission | Nous contacter | Voir la pièce |
| 30 | F1390818 | Douille de guide | Nous contacter | Voir la pièce |
| 31 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 32 | YN3118700 | Ressort | Disponible | Voir la pièce |
| 33 | N0653800 | Clavette | Nous contacter | Voir la pièce |
| 34 | 3049016R | Bague or | Disponible | Voir la pièce |
| 35 | YK7035045 | O-ring | Nous contacter | Voir la pièce |
| 36 | 3906080 | Vis | Disponible | Voir la pièce |
| 37 | YN0124100 | Bague seeger | Disponible | Voir la pièce |
| 38 | N0324000 | O-ring | Nous contacter | Voir la pièce |
| 38 | N0324000 | O-ring | Nous contacter | Voir la pièce |
| 39 | N5258800 | Bouchon | Disponible | Voir la pièce |

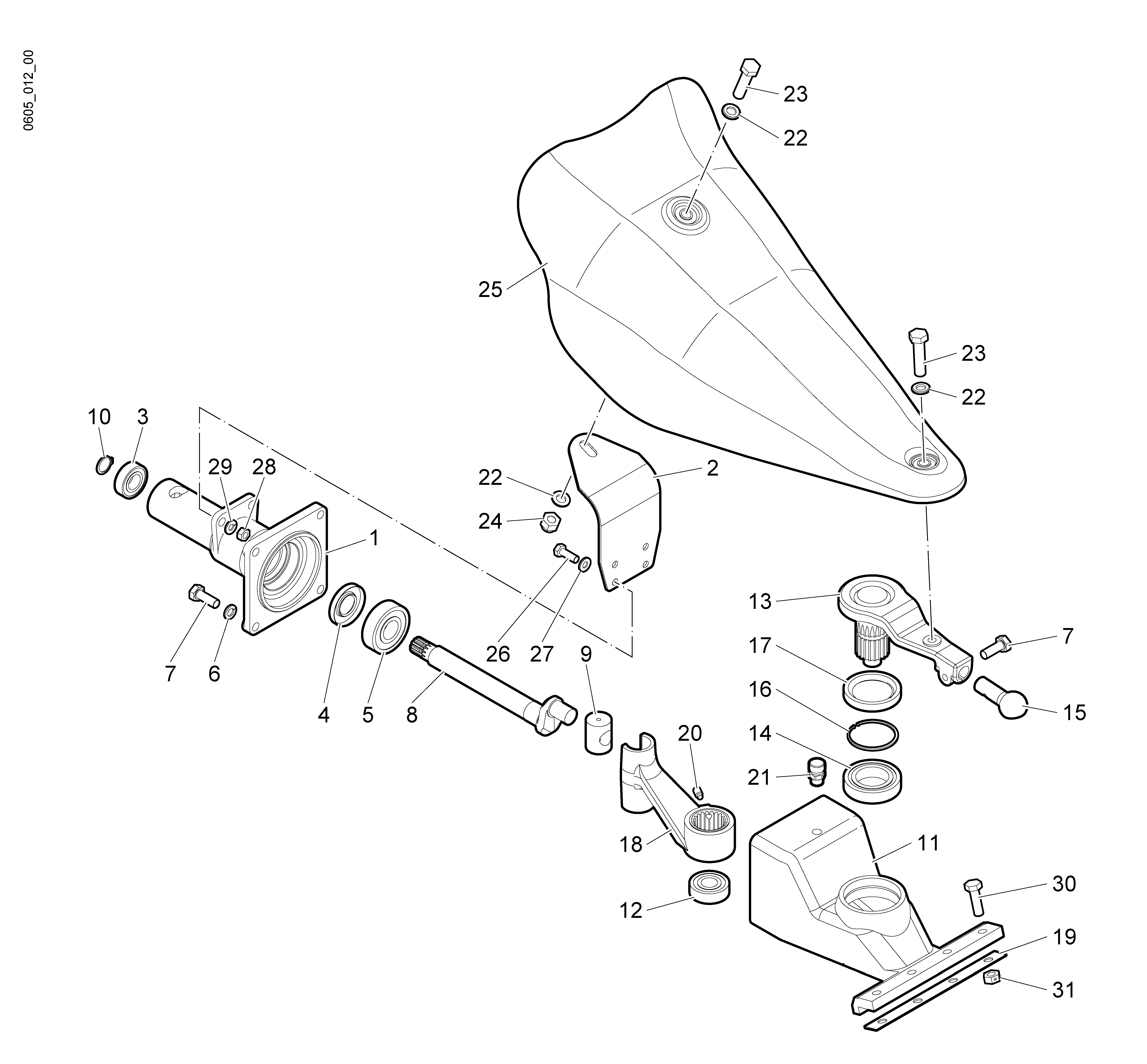

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1303101BR | Couvercle | Nous contacter | Voir la pièce |
| 2 | F1303128 | Support | Nous contacter | Voir la pièce |
| 3 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 4 | YN0210045 | Anneau | Disponible | Voir la pièce |
| 5 | YN1272501 | Roulement | Disponible | Voir la pièce |
| 6 | 3819014R | Grower | Disponible | Voir la pièce |
| 7 | 3806094R | Vis | Disponible | Voir la pièce |
| 7 | 3806094R | Vis | Disponible | Voir la pièce |
| 8 | F1303108R | Arbre | Non reliée | |
| 9 | YF1303106 | Interrupteur | Disponible | Voir la pièce |
| 10 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 11 | F1303100B | Demi-boite | Non reliée | |
| 12 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 13 | 69220069R | Bielle | Non reliée | |
| 14 | YN1289200 | Roulement | Disponible | Voir la pièce |
| 15 | YF1303155B | Pivot | Disponible | Voir la pièce |
| 16 | N0140800 | Bague seeger | Nous contacter | Voir la pièce |
| 17 | YN0222805 | Bague | Disponible | Voir la pièce |
| 18 | F1303102DR | Bielle | Nous contacter | Voir la pièce |
| 19 | F1053104 | Epaisseur | Disponible | Voir la pièce |
| 20 | N6251000R | Vis | Non reliée | |
| 21 | YK4101420 | Bouchon | Disponible | Voir la pièce |
| 22 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 22 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 22 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 23 | N6399710 | Vis | Disponible | Voir la pièce |
| 23 | N6399710 | Vis | Disponible | Voir la pièce |
| 24 | YN1470200 | Ecrou | Nous contacter | Voir la pièce |
| 25 | 69220006 | Capot | Disponible | Voir la pièce |
| 26 | 3806067R | Vis | Disponible | Voir la pièce |
| 27 | 3916008R | Rondelle | Non reliée | |
| 28 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 29 | 3819013R | Grower | Disponible | Voir la pièce |
| 30 | YN6332800 | Vis | Disponible | Voir la pièce |
| 31 | YN1463650 | Écrou | Disponible | Voir la pièce |
