Vue Éclatée Micro 4
Retrouvez les pièces détachées, références et repères disponibles pour Micro 4.

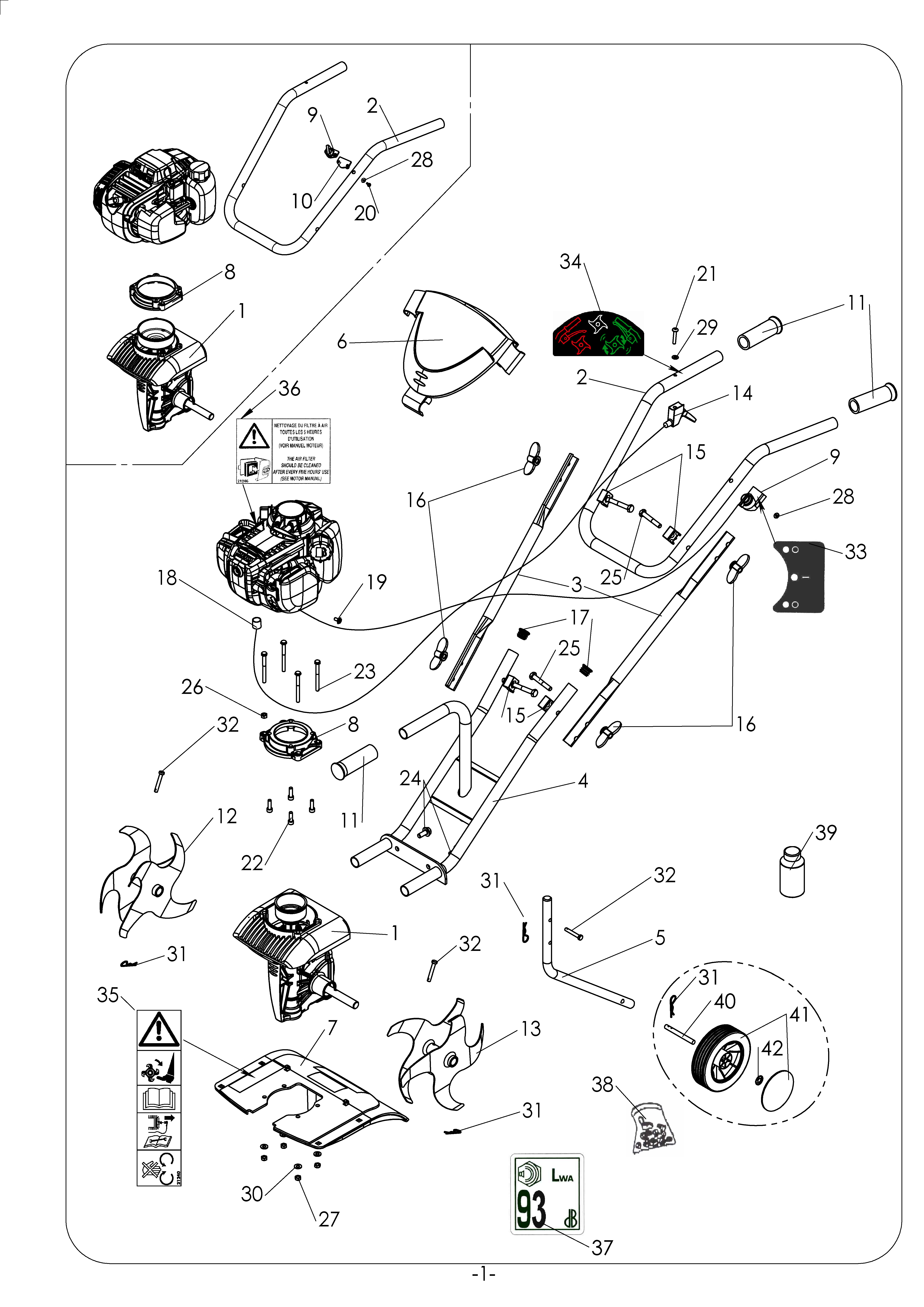

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 7001000001 | Transmission | Disponible | Voir la pièce |
| 1 | 7001000002 | TRANSMISSION | Nous contacter | Voir la pièce |
| 2 | 7002012301 | Guidon haut | Disponible | Voir la pièce |
| 2 | 7002012301 | Guidon haut | Disponible | Voir la pièce |
| 3 | 7002002302 | Guidon interm. | Disponible | Voir la pièce |
| 4 | 7002002301 | Guidon bas | Disponible | Voir la pièce |
| 5 | 7002000301 | Eperon | Disponible | Voir la pièce |
| 6 | 0340070015 | Capot | Non reliée | |
| 8 | 0340070001 | FLASQUE | Disponible | Voir la pièce |
| 8 | 0340070001 | FLASQUE | Disponible | Voir la pièce |
| 8 | 0340070027 | Flasque | Nous contacter | Voir la pièce |
| 8 | 0340070027 | Flasque | Nous contacter | Voir la pièce |
| 9 | 0001000360 | Switch stop | Nous contacter | Voir la pièce |
| 9 | 0001000360 | Switch stop | Nous contacter | Voir la pièce |
| 9 | 0330012006 | INTERRUPTEUR | Disponible | Voir la pièce |
| 9 | 0330012006 | INTERRUPTEUR | Disponible | Voir la pièce |
| 10 | 0304000070 | Support switch | Disponible | Voir la pièce |
| 11 | 0341000038 | Poignée | Non reliée | |
| 11 | 0341000038 | Poignée | Non reliée | |
| 12 | 7002010301 | Fraise 4 ctx droite | Nous contacter | Voir la pièce |
| 13 | 7002010302 | Fraise 4 ctx gauche | Nous contacter | Voir la pièce |
| 14 | 0308040025 | Câble acc. | Nous contacter | Voir la pièce |
| 15 | 0301000003 | SUPPORT CABLE | Non reliée | |
| 15 | 0301000003 | SUPPORT CABLE | Non reliée | |
| 16 | 0301000002 | ECROU PAPILLON | Disponible | Voir la pièce |
| 16 | 0301000002 | ECROU PAPILLON | Disponible | Voir la pièce |
| 17 | 0341000022 | BOUCHON | Disponible | Voir la pièce |
| 18 | 0341000058 | ENTRETOISE | Disponible | Voir la pièce |
| 19 | 0300090501 | Vis | Disponible | Voir la pièce |
| 20 | 0300080301 | Vis | Disponible | Voir la pièce |
| 21 | 0300080503 | VIS | Nous contacter | Voir la pièce |
| 22 | 0300020602 | VIS | Disponible | Voir la pièce |
| 23 | 0300010607 | VIS | Disponible | Voir la pièce |
| 24 | 0300010816 | VIS | Non reliée | |
| 25 | 0300010833 | VIS | Disponible | Voir la pièce |
| 25 | 0300010833 | VIS | Disponible | Voir la pièce |
| 26 | 0300200601 | ECROU | Disponible | Voir la pièce |
| 27 | 0300210602 | ECROU | Non reliée | |
| 28 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 28 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 29 | 0300400501 | RONDELLE | Nous contacter | Voir la pièce |
| 30 | 0300400602 | RONDELLE | Disponible | Voir la pièce |
| 31 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 31 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 31 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 31 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 32 | 0302010039 | GOUPILLE DROITE | Disponible | Voir la pièce |
| 32 | 0302010039 | GOUPILLE DROITE | Disponible | Voir la pièce |
| 32 | 0302010039 | GOUPILLE DROITE | Disponible | Voir la pièce |
| 33 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 34 | 0503000029 | Etiquette "embr." | Nous contacter | Voir la pièce |
| 35 | 0503000036 | Etiquette "Sécurité" | Nous contacter | Voir la pièce |
| 36 | 0503000033 | Etiquette "nett. filtre" | Nous contacter | Voir la pièce |
| 37 | 0503000062 | Autocollant | Disponible | Voir la pièce |
| 38 | 0300000003 | Pochette visserie | Disponible | Voir la pièce |
| 39 | 0102000012 | Huile moteur | Nous contacter | Voir la pièce |
| 39 | 0102000016 | Bidon huile 0,08l (gx25) | Nous contacter | Voir la pièce |
| 40 | 0302010032 | Axe de roue | Disponible | Voir la pièce |
| 41 | 0309000010 | Roue | Disponible | Voir la pièce |
| 42 | 0300460801 | RONDELLE STARLOCK | Disponible | Voir la pièce |

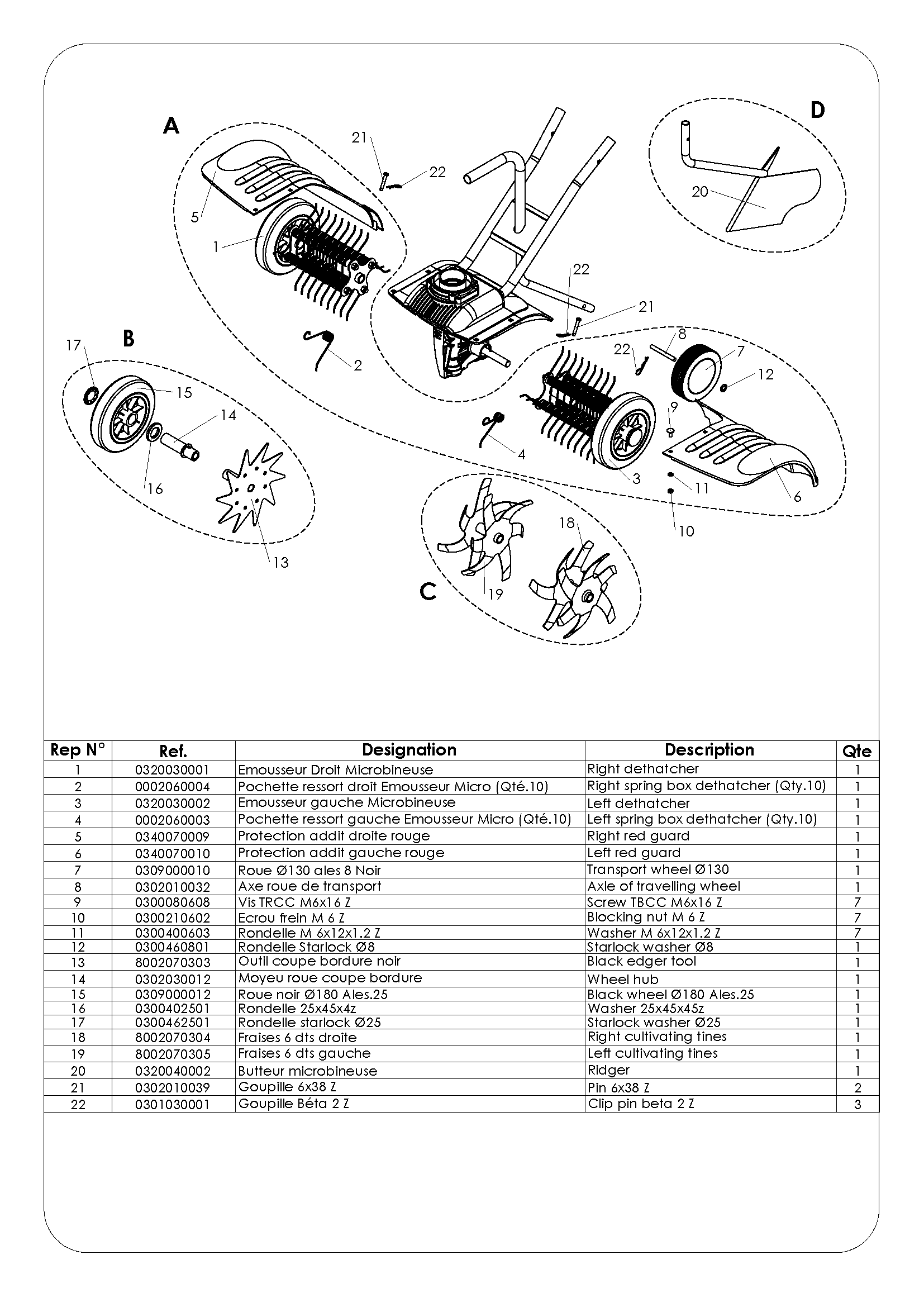

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0320030001 | Emousser droit micro | Non reliée | |
| 2 | 0002060004 | Pochette 10 ressorts droit | Non reliée | |
| 3 | 0320030002 | Emousser gauche | Non reliée | |
| 4 | 0002060003 | Pochette 10 ressorts gauche | Non reliée | |
| 5 | 0340070005 | Protection bleue droite | Non reliée | |
| 6 | 0340070006 | Protection bleue gauche | Non reliée | |
| 7 | 0309000010 | Roue | Disponible | Voir la pièce |
| 8 | 0302010032 | Axe de roue | Disponible | Voir la pièce |
| 9 | 0300080608 | Vis trcc | Non reliée | |
| 10 | 0300210602 | ECROU | Non reliée | |
| 11 | 0300400603 | RONDELLE | Non reliée | |
| 12 | 0300460801 | RONDELLE STARLOCK | Disponible | Voir la pièce |
| 13 | 8002070303 | Outil coupe bordure noir | Nous contacter | Voir la pièce |
| 14 | 0302030012 | Moyeu roue coupe bordure | Non reliée | |
| 15 | 0309000012 | Roue noire | Non reliée | |
| 16 | 0300402501 | Rondelle | Non reliée | |
| 17 | 0300462501 | Rondelle starlock | Non reliée | |
| 18 | 8002070304 | Fraise droite 6 dents | Disponible | Voir la pièce |
| 19 | 8002070305 | Fraise gauche 6 dents | Disponible | Voir la pièce |
| 20 | 0320040002 | Buteur micro | Non reliée | |
| 21 | 0302010039 | GOUPILLE DROITE | Disponible | Voir la pièce |
| 21 | 0302010039 | GOUPILLE DROITE | Disponible | Voir la pièce |
| 22 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 22 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 22 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
