Vue Éclatée Micro 25 H
Retrouvez les pièces détachées, références et repères disponibles pour Micro 25 H.

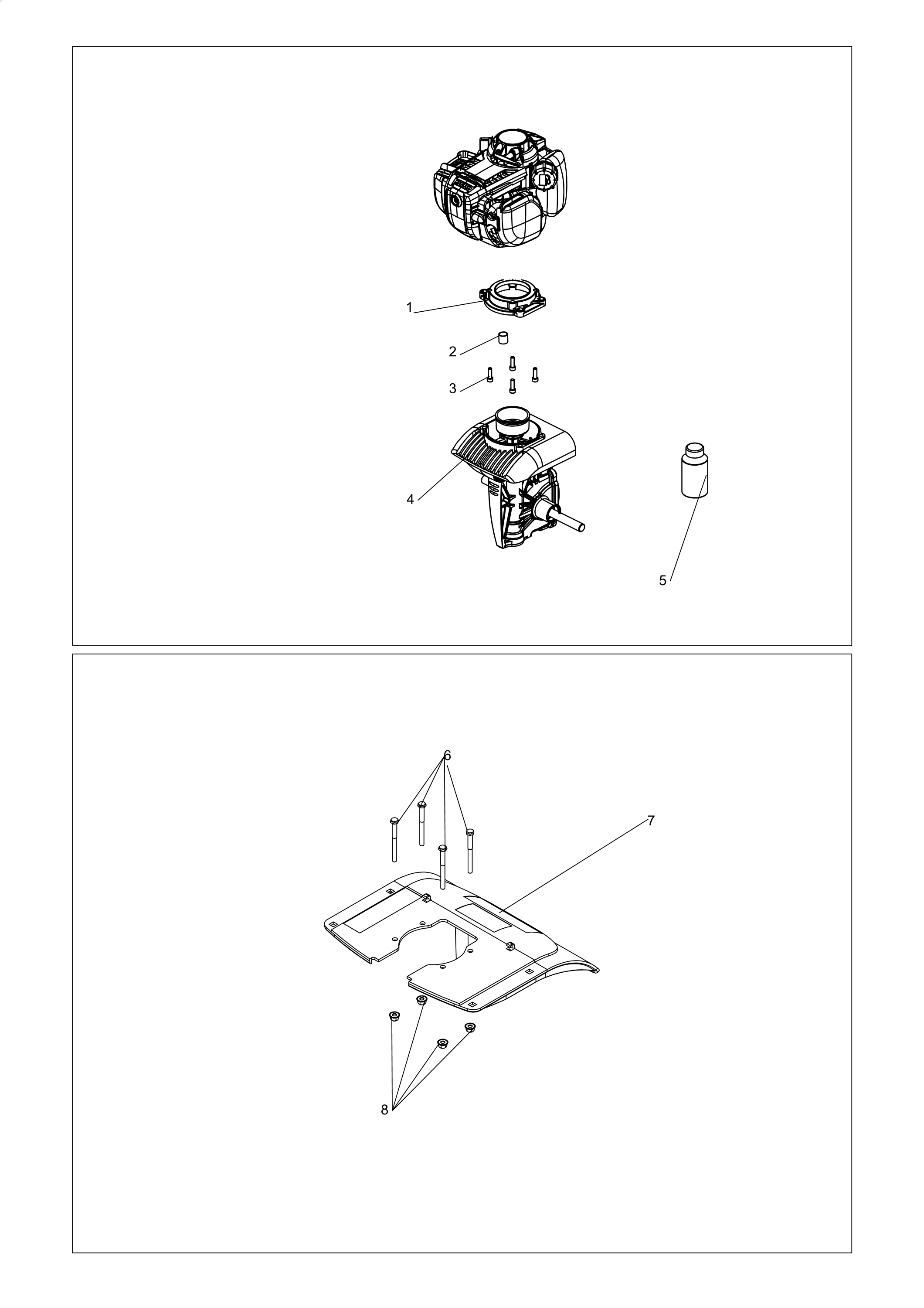

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0340070027 | Flasque | Nous contacter | Voir la pièce |
| 2 | 0341000058 | ENTRETOISE | Disponible | Voir la pièce |
| 3 | 0300020602 | VIS | Disponible | Voir la pièce |
| 4 | 7001000001 | Transmission | Disponible | Voir la pièce |
| 5 | 0102000012 | Huile moteur | Nous contacter | Voir la pièce |
| 6 | 0300010607 | VIS | Disponible | Voir la pièce |
| 7 | 0340070011 | TOLE PROTECTION | Non reliée | |
| 8 | 0300210604 | ECROU | Nous contacter | Voir la pièce |

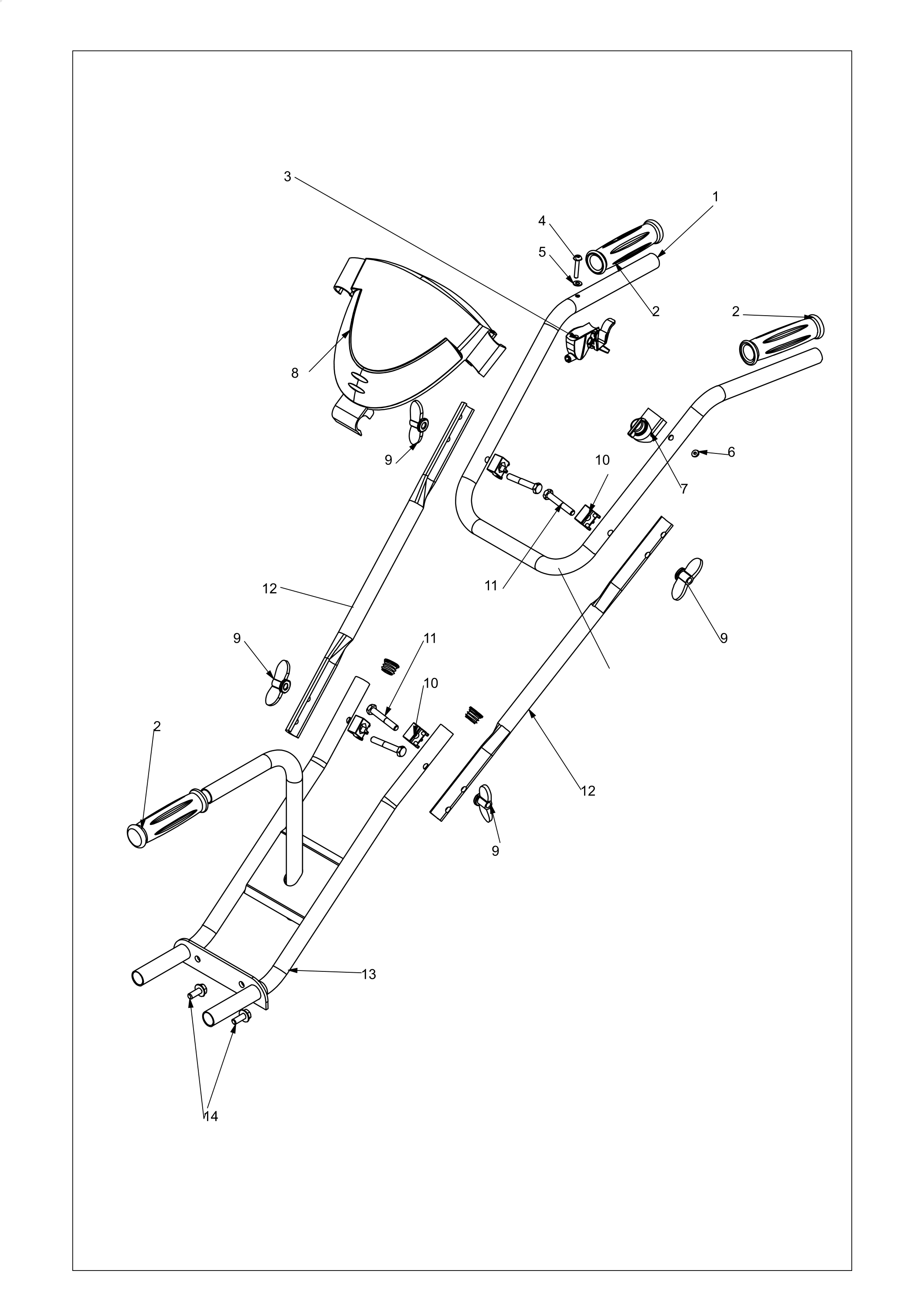

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 7002015703 | GUIDON HAUT | Nous contacter | Voir la pièce |
| 2 | 0341000133 | Poignee | Nous contacter | Voir la pièce |
| 2 | 0341000133 | Poignee | Nous contacter | Voir la pièce |
| 2 | 0341000133 | Poignee | Nous contacter | Voir la pièce |
| 3 | 0308040025 | Câble acc. | Nous contacter | Voir la pièce |
| 4 | 0300080503 | VIS | Nous contacter | Voir la pièce |
| 5 | 0300400501 | RONDELLE | Nous contacter | Voir la pièce |
| 6 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 7 | 0330012006 | INTERRUPTEUR | Disponible | Voir la pièce |
| 8 | 0340070015 | Capot | Non reliée | |
| 9 | 0301000002 | ECROU PAPILLON | Disponible | Voir la pièce |
| 9 | 0301000002 | ECROU PAPILLON | Disponible | Voir la pièce |
| 9 | 0301000002 | ECROU PAPILLON | Disponible | Voir la pièce |
| 9 | 0301000002 | ECROU PAPILLON | Disponible | Voir la pièce |
| 10 | 0301000003 | SUPPORT CABLE | Non reliée | |
| 10 | 0301000003 | SUPPORT CABLE | Non reliée | |
| 11 | 0300010833 | VIS | Disponible | Voir la pièce |
| 11 | 0300010833 | VIS | Disponible | Voir la pièce |
| 12 | 7002005703 | GUIDON INTERMEDIAIRE | Nous contacter | Voir la pièce |
| 12 | 7002005703 | GUIDON INTERMEDIAIRE | Nous contacter | Voir la pièce |
| 13 | 7002005701 | GUIDON INFERIEUR | Nous contacter | Voir la pièce |
| 14 | 0300010816 | VIS | Non reliée |

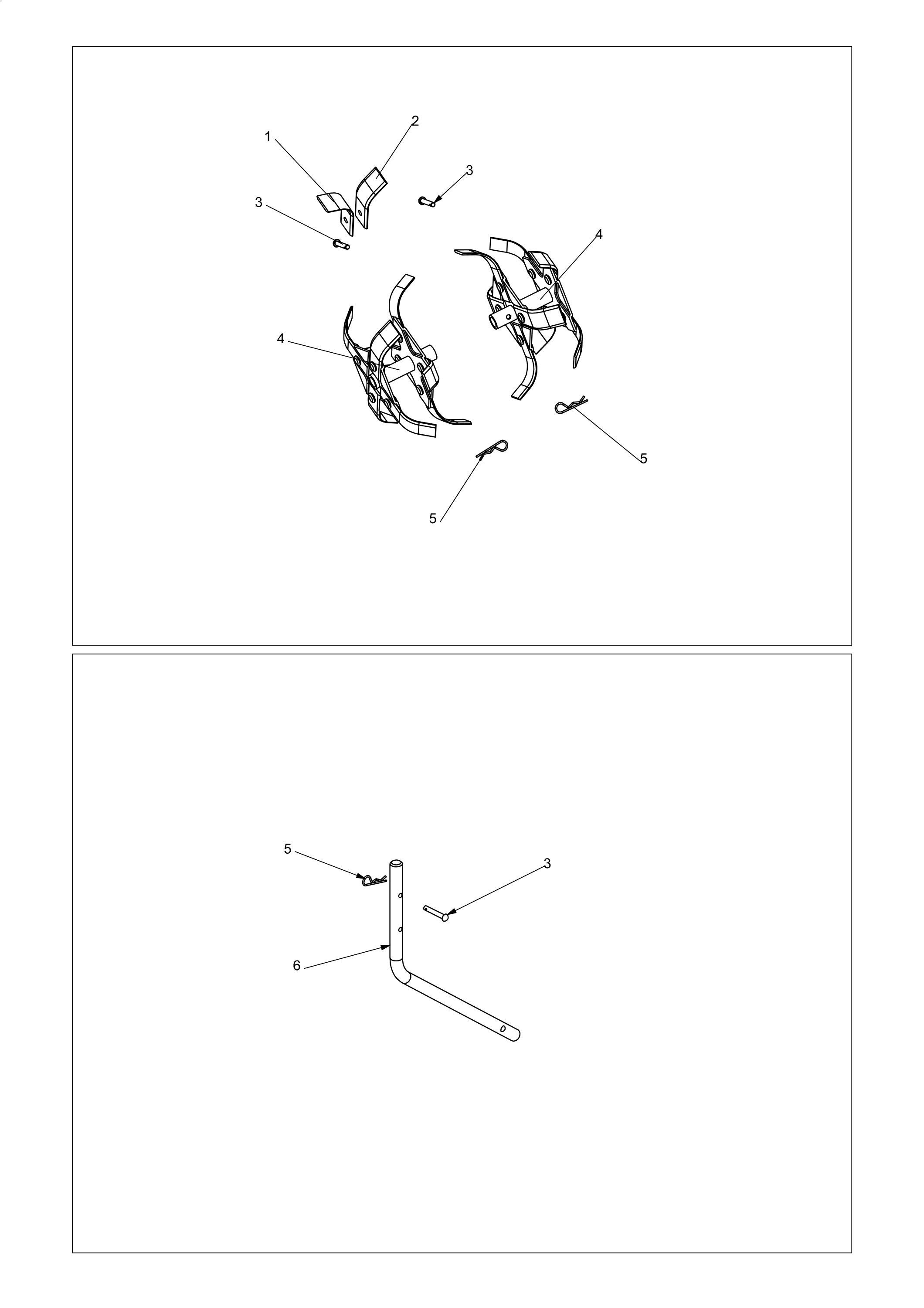

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0002060008 | Couteau | Disponible | Voir la pièce |
| 2 | 0002060007 | Couteau | Disponible | Voir la pièce |
| 3 | 0302010039 | GOUPILLE DROITE | Disponible | Voir la pièce |
| 3 | 0302010039 | GOUPILLE DROITE | Disponible | Voir la pièce |
| 3 | 0302010039 | GOUPILLE DROITE | Disponible | Voir la pièce |
| 4 | 0320010027 | Fraise | Nous contacter | Voir la pièce |
| 4 | 0320010027 | Fraise | Nous contacter | Voir la pièce |
| 5 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 5 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 5 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 6 | 7002000301 | Eperon | Disponible | Voir la pièce |
