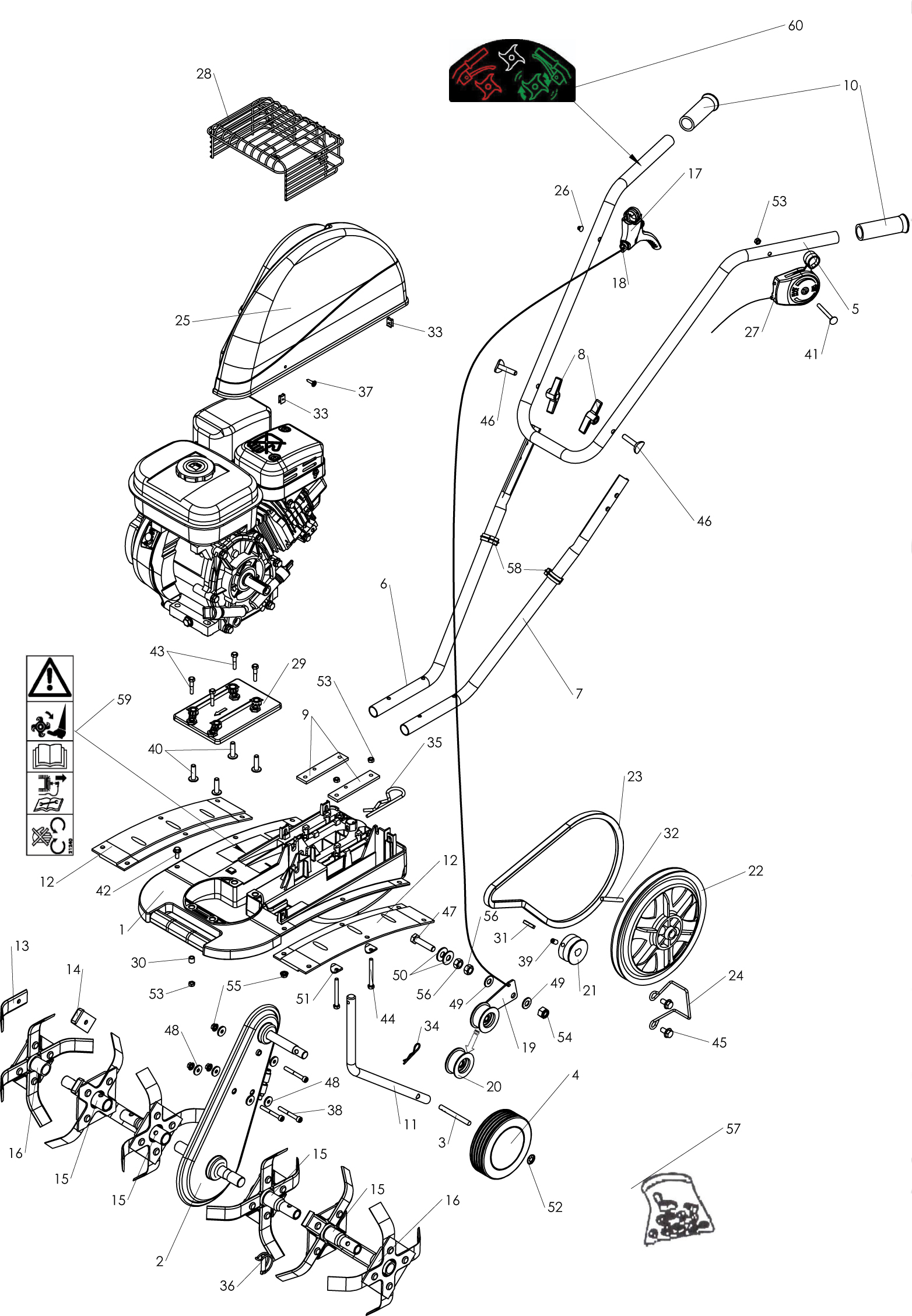

Pièces de la vue éclatée
| Repère |
Référence |
Désignation |
Disponibilité |
|
|
1
|
340060005
|
Châssis ghx50
|
Disponible
|
Voir la pièce
|
|
2
|
6001010001
|
Carter à jonc
|
Disponible
|
Voir la pièce
|
|
3
|
302010032
|
Axe roue de transport
|
Non reliée
|
|
|
4
|
309000010
|
Roue diam.130 ales.8
|
Non reliée
|
|
|
5
|
6002010310
|
Guidon haut
|
Disponible
|
Voir la pièce
|
|
6
|
6002010302
|
Guidon bas droit
|
Disponible
|
Voir la pièce
|
|
7
|
6002010303
|
Guidon bas gauche
|
Disponible
|
Voir la pièce
|
|
8
|
300800004
|
Poignee de serrage guidon
|
Disponible
|
Voir la pièce
|
|
9
|
6002010103
|
Platine fixation
|
Disponible
|
Voir la pièce
|
|
10
|
341000038
|
Poignée caoutchouc
|
Non reliée
|
|
|
11
|
6002010301
|
Eperon
|
Disponible
|
Voir la pièce
|
|
12
|
340060006
|
Protection de fraise
|
Disponible
|
Voir la pièce
|
|
12
|
340060006
|
Protection de fraise
|
Disponible
|
Voir la pièce
|
|
13
|
1000291
|
Couteau ghx50
|
Non reliée
|
|
|
14
|
1000292
|
Double biseau -mecabêche
|
Non reliée
|
|
|
15
|
320010017
|
Etoile depart
|
Disponible
|
Voir la pièce
|
|
15
|
320010017
|
Etoile depart
|
Disponible
|
Voir la pièce
|
|
15
|
320010017
|
Etoile depart
|
Disponible
|
Voir la pièce
|
|
15
|
320010017
|
Etoile depart
|
Disponible
|
Voir la pièce
|
|
16
|
320010018
|
Etoile add. ghx50
|
Disponible
|
Voir la pièce
|
|
16
|
320010018
|
Etoile add. ghx50
|
Disponible
|
Voir la pièce
|
|
17
|
307010026
|
Levier lab
|
Non reliée
|
|
|
18
|
308020044
|
Câble embrayage
|
Non reliée
|
|
|
19
|
6001010002
|
Levier embr.
|
Disponible
|
Voir la pièce
|
|
20
|
3806063R
|
Vis
|
Disponible
|
Voir la pièce
|
|
20
|
3806063R
|
Vis
|
Disponible
|
Voir la pièce
|
|
21
|
306060003
|
Poulie moteur m.av 15,8
|
Disponible
|
Voir la pièce
|
|
22
|
341000007
|
Poulie de transmission
|
Disponible
|
Voir la pièce
|
|
23
|
306030053
|
Courroie
|
Non reliée
|
|
|
24
|
305030011
|
Guide courroie
|
Non reliée
|
|
|
25
|
340060015
|
Capot bleu
|
Non reliée
|
|
|
26
|
341000034
|
Obturateur
|
Non reliée
|
|
|
27
|
308040029
|
Câble de gaz + manette
|
Non reliée
|
|
|
28
|
330082001
|
Grille échappement
|
Non reliée
|
|
|
29
|
340060011
|
Plaque moteur mecabêche
|
Non reliée
|
|
|
30
|
302020014
|
Entretoise fixation moteur
|
Disponible
|
Voir la pièce
|
|
31
|
301040011
|
Clavette
|
Non reliée
|
|
|
32
|
302010021
|
Axe de fixation poulie
|
Disponible
|
Voir la pièce
|
|
33
|
301050001
|
Clips presse tôle
|
Disponible
|
Voir la pièce
|
|
33
|
301050001
|
Clips presse tôle
|
Disponible
|
Voir la pièce
|
|
34
|
301030001
|
Goupille bêta
|
Disponible
|
Voir la pièce
|
|
35
|
301030004
|
Goupille bêta
|
Disponible
|
Voir la pièce
|
|
36
|
301010003
|
Goupille automatique 67900050
|
Non reliée
|
|
|
37
|
300080405
|
Vis tôle
|
Disponible
|
Voir la pièce
|
|
38
|
300020605
|
Vis chc
|
Disponible
|
Voir la pièce
|
|
39
|
300040801
|
Vis st hc poulie mot.
|
Disponible
|
Voir la pièce
|
|
40
|
300100801
|
Vis bhc
|
Non reliée
|
|
|
41
|
300080604
|
Vis
|
Non reliée
|
|
|
42
|
300010609
|
Vis h embase crantee
|
Disponible
|
Voir la pièce
|
|
43
|
300010603
|
Vis h
|
Non reliée
|
|
|
44
|
300010606
|
Vis h
|
Disponible
|
Voir la pièce
|
|
45
|
300010815
|
Voir 70402596
|
Disponible
|
Voir la pièce
|
|
46
|
300090802
|
Vis tête emboutie
|
Disponible
|
Voir la pièce
|
|
46
|
300090802
|
Vis tête emboutie
|
Disponible
|
Voir la pièce
|
|
47
|
300011005
|
Voir 70402390
|
Non reliée
|
|
|
48
|
300410602
|
Rondelle
|
Disponible
|
Voir la pièce
|
|
48
|
300410602
|
Rondelle
|
Disponible
|
Voir la pièce
|
|
49
|
300401002
|
RONDELLE PLATE
|
Disponible
|
Voir la pièce
|
|
49
|
300401002
|
RONDELLE PLATE
|
Disponible
|
Voir la pièce
|
|
50
|
300401001
|
Rondelle
|
Disponible
|
Voir la pièce
|
|
51
|
300410601
|
Rondelle
|
Disponible
|
Voir la pièce
|
|
52
|
300460801
|
Rondelle starlock
|
Disponible
|
Voir la pièce
|
|
53
|
300210602
|
ECROU FREIN
|
Non reliée
|
|
|
53
|
300210602
|
ECROU FREIN
|
Non reliée
|
|
|
53
|
300210602
|
ECROU FREIN
|
Non reliée
|
|
|
54
|
300211001
|
ECROU NYLSTOP
|
Disponible
|
Voir la pièce
|
|
55
|
300260601
|
Voir 70582122
|
Non reliée
|
|
|
56
|
300201002
|
Voir 70211458
|
Non reliée
|
|
|
56
|
300201002
|
Voir 70211458
|
Non reliée
|
|
|
57
|
300000009
|
Pochette visserie mecabêche
|
Non reliée
|
|
|
58
|
301000001
|
Collier
|
Disponible
|
Voir la pièce
|
|
59
|
503000036
|
Autocollant sécurité
|
Non reliée
|
|
|
60
|
503000029
|
Autocollant emb. mecanique
|
Disponible
|
Voir la pièce
|
