Vue Éclatée Mecabêche GX 50
Retrouvez les pièces détachées, références et repères disponibles pour Mecabêche GX 50.

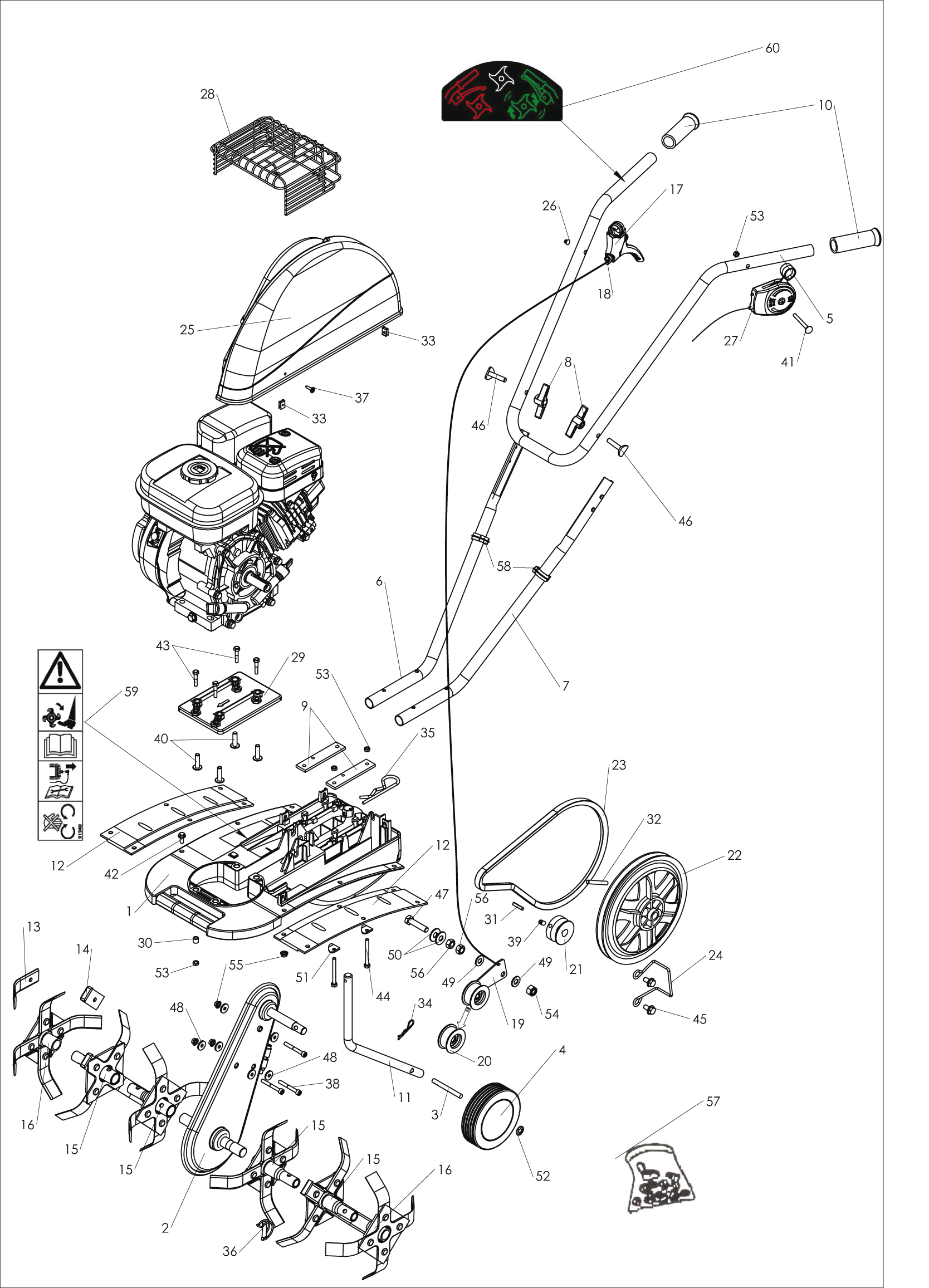

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0340060005 | Chassis | Disponible | Voir la pièce |
| 2 | 6001010001 | Carter à jonc | Disponible | Voir la pièce |
| 3 | 0302010032 | Axe de roue | Disponible | Voir la pièce |
| 4 | 0309000010 | Roue | Disponible | Voir la pièce |
| 5 | 6002010310 | Guidon haut | Nous contacter | Voir la pièce |
| 6 | 6002010302 | Guidon bas droit | Disponible | Voir la pièce |
| 7 | 6002010303 | Guidon bas gauche | Disponible | Voir la pièce |
| 8 | 300800004 | Poignee de serrage guidon | Nous contacter | Voir la pièce |
| 9 | 6002010103 | Platine fixation | Disponible | Voir la pièce |
| 10 | 0341000038 | Poignée | Non reliée | |
| 11 | 6002010301 | Eperon | Nous contacter | Voir la pièce |
| 12 | 0340060006 | Protecteur | Nous contacter | Voir la pièce |
| 12 | 0340060006 | Protecteur | Nous contacter | Voir la pièce |
| 13 | 0001000291 | Couteau int. | Nous contacter | Voir la pièce |
| 14 | 0001000292 | Couteau ext. | Nous contacter | Voir la pièce |
| 15 | 0320010017 | ETOILE DEPART | Nous contacter | Voir la pièce |
| 15 | 0320010017 | ETOILE DEPART | Nous contacter | Voir la pièce |
| 15 | 0320010017 | ETOILE DEPART | Nous contacter | Voir la pièce |
| 15 | 0320010017 | ETOILE DEPART | Nous contacter | Voir la pièce |
| 16 | 0320010018 | Fraise add. | Nous contacter | Voir la pièce |
| 16 | 0320010018 | Fraise add. | Nous contacter | Voir la pièce |
| 17 | 0307010026 | Levier lab | Nous contacter | Voir la pièce |
| 18 | 0308020044 | Câble embrayage | Nous contacter | Voir la pièce |
| 19 | 6001010002 | Levier embr. | Nous contacter | Voir la pièce |
| 20 | 0341000003 | GALET EMBRAYAGE | Nous contacter | Voir la pièce |
| 21 | 0306060003 | Poulie alesage 15 | Nous contacter | Voir la pièce |
| 22 | 0341000007 | POULIE | Disponible | Voir la pièce |
| 23 | 0306030053 | Courroie | Non reliée | |
| 24 | 0305030011 | Guide courroie | Disponible | Voir la pièce |
| 25 | 0340060012 | Capot bleu | Nous contacter | Voir la pièce |
| 26 | 0341000034 | Obturateur | Nous contacter | Voir la pièce |
| 27 | 0308040029 | Câble de gaz + manette | Disponible | Voir la pièce |
| 28 | 0330082001 | Grille echap. | Disponible | Voir la pièce |
| 29 | 0340060011 | Plaque moteur | Disponible | Voir la pièce |
| 30 | 0302020014 | Entretoise | Disponible | Voir la pièce |
| 31 | 0301040011 | Clavette | Disponible | Voir la pièce |
| 32 | 0302010021 | Axe de fixation pouile | Disponible | Voir la pièce |
| 33 | 0301050001 | CLIPS PRESSE TOLE | Nous contacter | Voir la pièce |
| 33 | 0301050001 | CLIPS PRESSE TOLE | Nous contacter | Voir la pièce |
| 34 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 35 | 0301030004 | Goupille | Nous contacter | Voir la pièce |
| 36 | 0301010003 | GOUPILLE AUTOMATIQUE | Disponible | Voir la pièce |
| 37 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 38 | 0300020605 | Vis | Disponible | Voir la pièce |
| 39 | 0300040801 | VIS | Disponible | Voir la pièce |
| 40 | 0300100801 | Vis | Disponible | Voir la pièce |
| 41 | 0300080604 | VIS | Disponible | Voir la pièce |
| 42 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 43 | 0300010603 | VIS | Disponible | Voir la pièce |
| 44 | 0300010606 | VIS | Disponible | Voir la pièce |
| 45 | 0300010815 | VIS | Disponible | Voir la pièce |
| 46 | 0300090802 | VIS | Disponible | Voir la pièce |
| 46 | 0300090802 | VIS | Disponible | Voir la pièce |
| 47 | 0300011005 | VIS | Nous contacter | Voir la pièce |
| 48 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 48 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 49 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 49 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 50 | 0300401001 | RONDELLE | Disponible | Voir la pièce |
| 51 | 0300410601 | Rondelle | Disponible | Voir la pièce |
| 52 | 0300460801 | RONDELLE STARLOCK | Disponible | Voir la pièce |
| 53 | 0300210602 | ECROU | Non reliée | |
| 53 | 0300210602 | ECROU | Non reliée | |
| 53 | 0300210602 | ECROU | Non reliée | |
| 54 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 55 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 56 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 56 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 57 | 0300000009 | Pochette visserie | Nous contacter | Voir la pièce |
| 58 | 0301000001 | Collier | Disponible | Voir la pièce |
| 59 | 0503000036 | Etiquette "Sécurité" | Nous contacter | Voir la pièce |
| 60 | 0503000029 | Etiquette "embr." | Nous contacter | Voir la pièce |

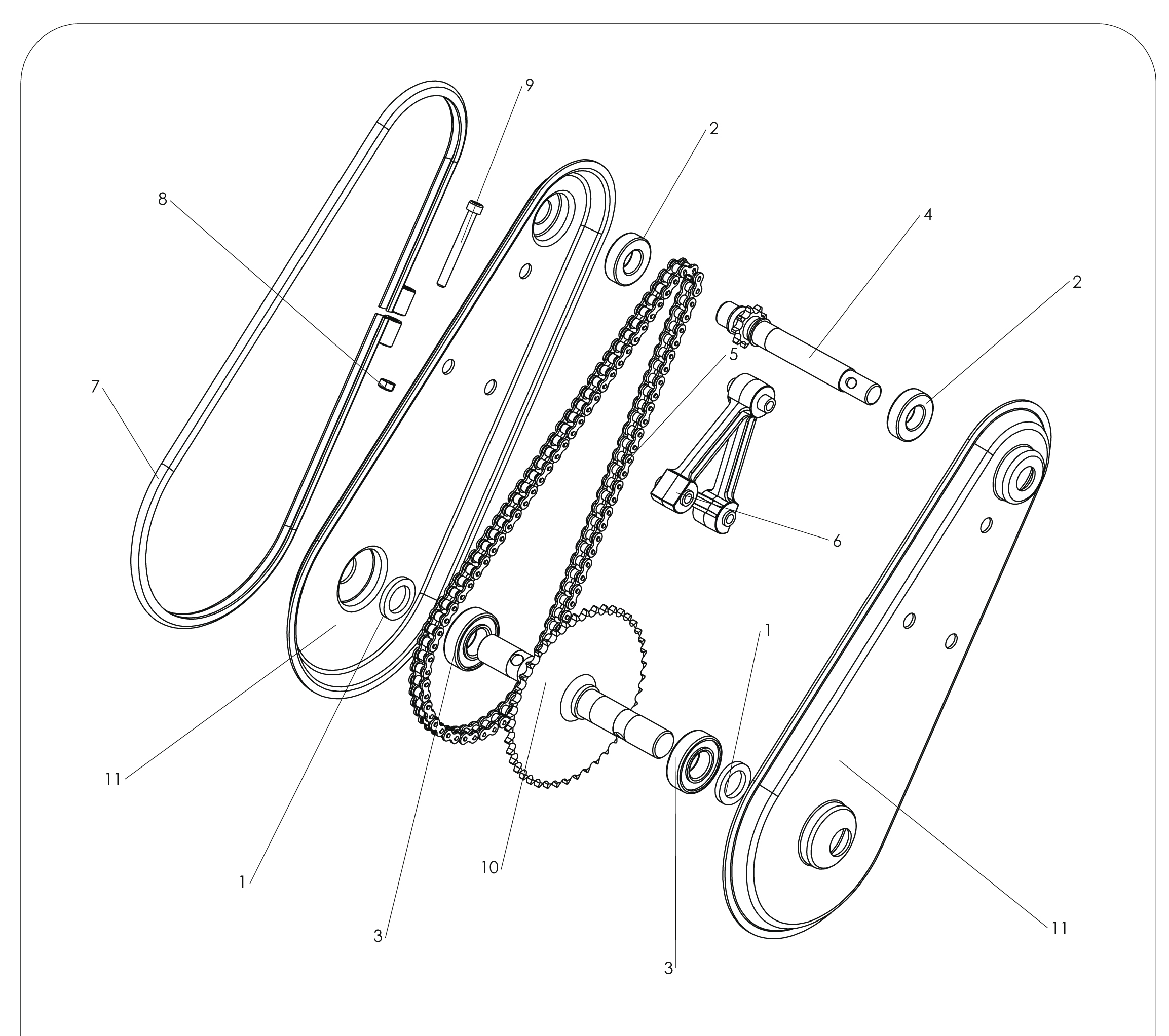

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0341000030 | JOINT FEUTRE | Disponible | Voir la pièce |
| 1 | 0341000030 | JOINT FEUTRE | Disponible | Voir la pièce |
| 2 | 0306010006 | ROULEMENT | Disponible | Voir la pièce |
| 2 | 0306010006 | ROULEMENT | Disponible | Voir la pièce |
| 3 | 0306010007 | ROULEMENT | Disponible | Voir la pièce |
| 3 | 0306010007 | ROULEMENT | Disponible | Voir la pièce |
| 4 | 0306050005 | Arbre 9 dents | Disponible | Voir la pièce |
| 5 | 0306020010 | CHAINE | Disponible | Voir la pièce |
| 6 | 0341000002 | ENTRETOISE PLASTIQUE | Nous contacter | Voir la pièce |
| 7 | 6002010305 | Jonc | Nous contacter | Voir la pièce |
| 8 | 0300210602 | ECROU | Non reliée | |
| 9 | 0300020607 | VIS | Disponible | Voir la pièce |
| 10 | 0306050009 | ARBRE DE TRAVAIL | Disponible | Voir la pièce |
| 11 | 6002010306 | JOUE CARTER | Disponible | Voir la pièce |
| 11 | 6002010306 | JOUE CARTER | Disponible | Voir la pièce |
