Vue Éclatée SPARTA 40
Retrouvez les pièces détachées, références et repères disponibles pour SPARTA 40.

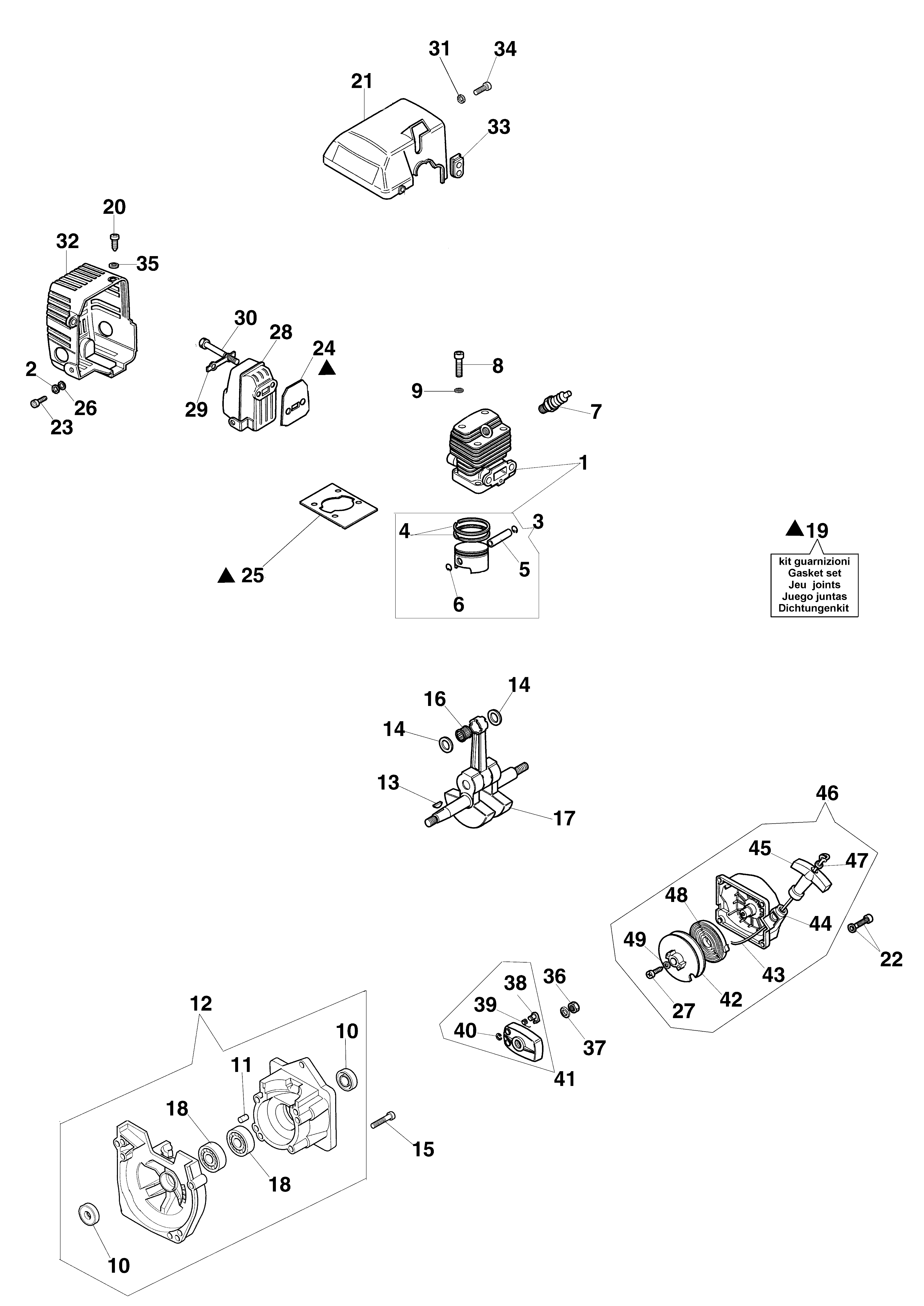

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 074000280B | Cylindre | Disponible | Voir la pièce |
| 2 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 3 | 074000279B | Piston complet Ø40 | Disponible | Voir la pièce |
| 4 | 074000405R | Segment | Disponible | Voir la pièce |
| 5 | 074000014R | Axe piston | Disponible | Voir la pièce |
| 6 | 093000167R | Bague | Disponible | Voir la pièce |
| 7 | 3055101R | Bougie | Non reliée | |
| 8 | 094000101R | Vis | Disponible | Voir la pièce |
| 9 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 10 | 094000099R | Bague | Disponible | Voir la pièce |
| 10 | 094000099R | Bague | Disponible | Voir la pièce |
| 11 | 3023008R | Goupille | Disponible | Voir la pièce |
| 12 | 074000204 | Carter moteur | Disponible | Voir la pièce |
| 13 | 3028013R | Clavette | Disponible | Voir la pièce |
| 14 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 14 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 15 | 3801040R | Vis | Disponible | Voir la pièce |
| 16 | 072700046R | Roulement | Disponible | Voir la pièce |
| 17 | 074000268R | Vilebrequin | Disponible | Voir la pièce |
| 18 | 094000006R | Roulement | Disponible | Voir la pièce |
| 18 | 094000006R | Roulement | Disponible | Voir la pièce |
| 19 | 074000156B | Kit joints | Disponible | Voir la pièce |
| 20 | 3960017AR | Vis | Disponible | Voir la pièce |
| 21 | 074000208 | Couvercle | Disponible | Voir la pièce |
| 22 | 61052008R | Vis | Disponible | Voir la pièce |
| 23 | 3801010R | Goupille | Disponible | Voir la pièce |
| 24 | 072700075AR | Joint | Non reliée | |
| 25 | 074000013AR | Joint | Non reliée | |
| 26 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 27 | 094600041AR | Vis | Non reliée | |
| 28 | 074000206AR | Pot | Disponible | Voir la pièce |
| 29 | 4095211R | Bride | Disponible | Voir la pièce |
| 30 | 3806026AR | Vis | Disponible | Voir la pièce |
| 31 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 32 | 074000207 | Couvre-pot | Disponible | Voir la pièce |
| 33 | 072700036A | Passe-cable | Disponible | Voir la pièce |
| 34 | 3801008R | Vis | Disponible | Voir la pièce |
| 35 | 4120070R | Rondelle | Non reliée | |
| 36 | 072700235 | Ecrou | Disponible | Voir la pièce |
| 37 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 38 | 072700087 | Cliquet | Disponible | Voir la pièce |
| 39 | 072700088R | Ressort | Disponible | Voir la pièce |
| 40 | 3026004R | Bague | Non reliée | |
| 41 | 072700466R | Entraineur | Disponible | Voir la pièce |
| 42 | 072700085BR | Poulie | Disponible | Voir la pièce |
| 43 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 44 | 072700089R | Bague | Disponible | Voir la pièce |
| 45 | 093500397R | Poignée de démarrage | Non reliée | |
| 46 | 072700468AR | Demarrage complet | Disponible | Voir la pièce |
| 47 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 48 | 004000132R | Ressort | Non reliée | |
| 49 | 3918005R | Rondelle | Disponible | Voir la pièce |

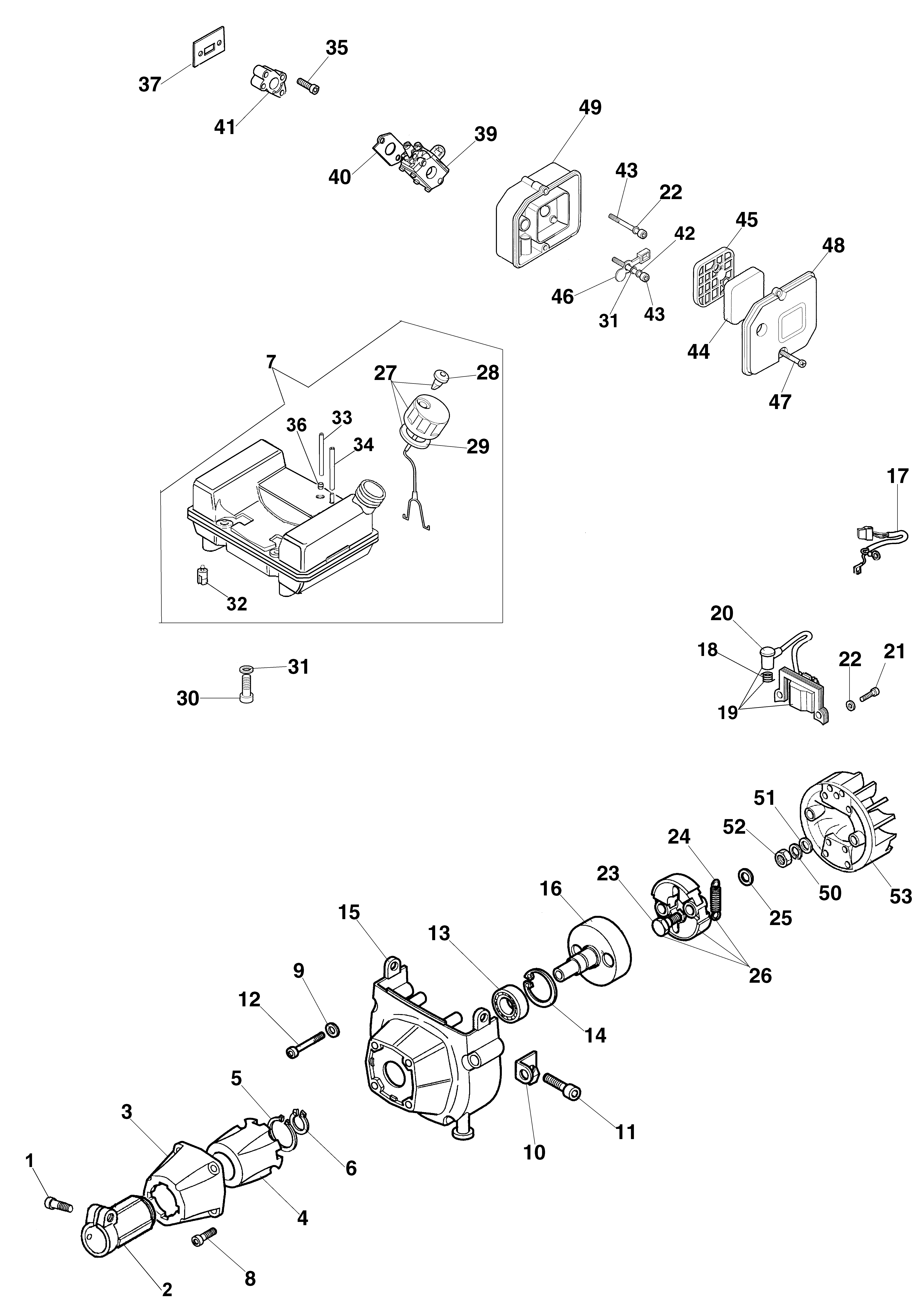

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801022R | Vis | Non reliée | |
| 2 | 073300070 | Manchon | Disponible | Voir la pièce |
| 3 | 072700536R | Carter | Disponible | Voir la pièce |
| 4 | 074000027 | Amortisseur | Disponible | Voir la pièce |
| 5 | 074000030 | Bague | Disponible | Voir la pièce |
| 6 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 7 | 074000344R | Reservoir complet | Disponible | Voir la pièce |
| 8 | 3801011R | Vis | Disponible | Voir la pièce |
| 9 | 072700189 | Rondelle | Disponible | Voir la pièce |
| 10 | 074000332 | Etrier | Disponible | Voir la pièce |
| 11 | 3801010R | Goupille | Disponible | Voir la pièce |
| 12 | 3801030R | Vis | Disponible | Voir la pièce |
| 13 | 3035042R | Roulement | Disponible | Voir la pièce |
| 14 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 15 | 072700536R | Carter | Disponible | Voir la pièce |
| 16 | 4196048R | Cloche embrayage | Disponible | Voir la pièce |
| 17 | 4179087A | Cable | Disponible | Voir la pièce |
| 18 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 19 | 072700391R | Bobine | Disponible | Voir la pièce |
| 20 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 21 | 006000064 | Vis | Disponible | Voir la pièce |
| 22 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 22 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 23 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 24 | 4191028R | Ressort | Disponible | Voir la pièce |
| 25 | 072700188 | Rondelle | Disponible | Voir la pièce |
| 26 | 4191153BR | Embrayage | Non reliée | |
| 27 | 074000228AR | Bouchon compl. | Disponible | Voir la pièce |
| 28 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 29 | 074000227AR | Joint | Disponible | Voir la pièce |
| 30 | 3801032R | Vis | Disponible | Voir la pièce |
| 31 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 31 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 32 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 33 | 3073021AR | Tuyau | Disponible | Voir la pièce |
| 34 | 074000125 | Tuyau | Disponible | Voir la pièce |
| 35 | 3801051R | Vis | Disponible | Voir la pièce |
| 36 | 4161211R | Passetube | Disponible | Voir la pièce |
| 37 | 072700076CR | Joint | Disponible | Voir la pièce |
| 39 | 2318690R | Carburateur WT-460B | Disponible | Voir la pièce |
| 40 | 072700077CR | Joint | Disponible | Voir la pièce |
| 41 | 074000130CR | Bride termique | Non reliée | |
| 42 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 43 | 61052009BR | Vis | Disponible | Voir la pièce |
| 43 | 61052009BR | Vis | Disponible | Voir la pièce |
| 44 | 072700040R | Filtre aire | Disponible | Voir la pièce |
| 45 | 072700038 | Protection | Disponible | Voir la pièce |
| 46 | 072700039A | Levier de demarrage | Disponible | Voir la pièce |
| 47 | 072700041 | Vis | Disponible | Voir la pièce |
| 48 | 072700538 | Couvercle filtre | Disponible | Voir la pièce |
| 49 | 072700539 | Corp filtre | Disponible | Voir la pièce |
| 50 | 072700188 | Rondelle | Disponible | Voir la pièce |
| 51 | 3819013R | Grower | Disponible | Voir la pièce |
| 52 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 53 | 074000378AR | Volant | Non reliée |

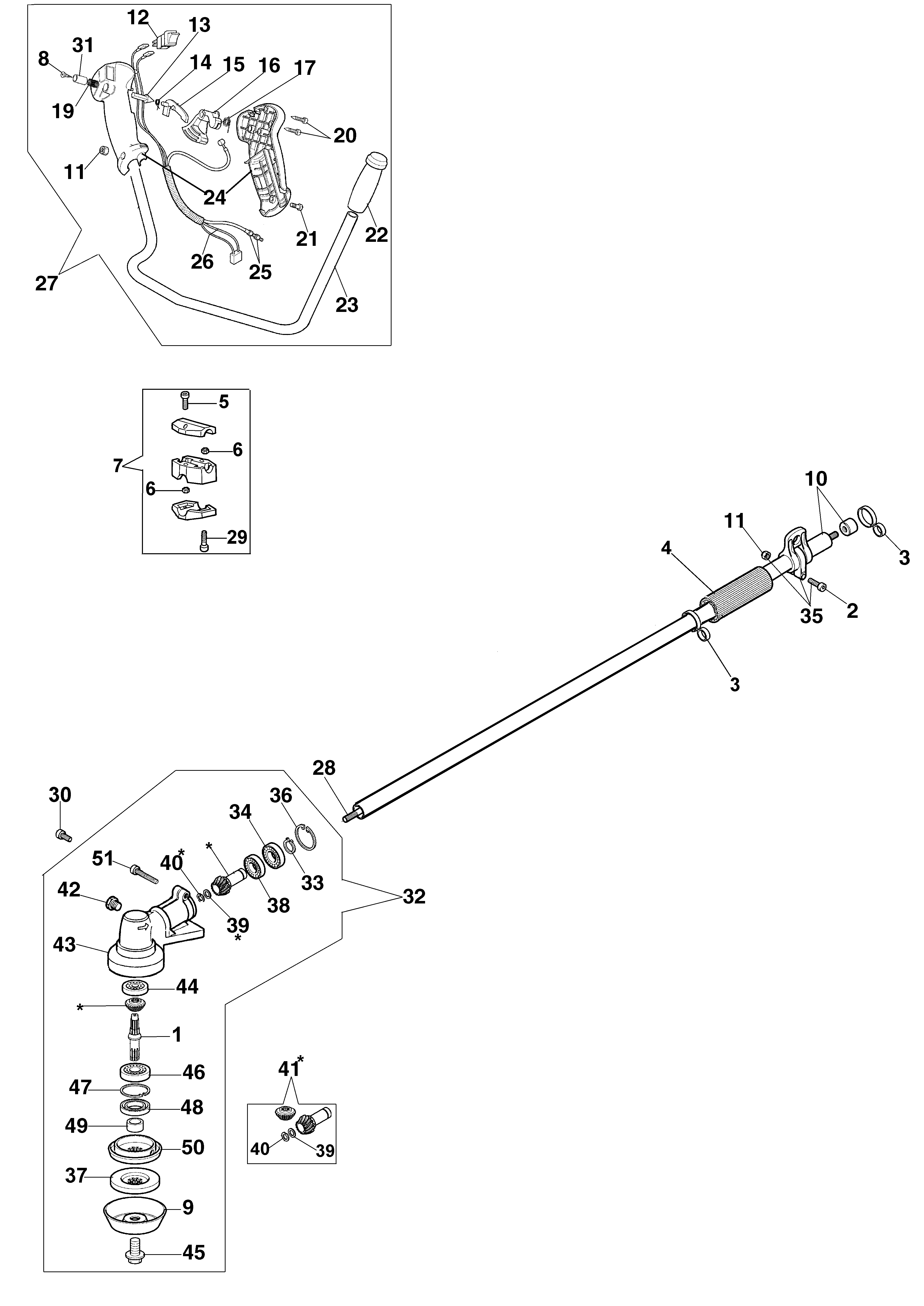

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61040106A | Pivot | Non reliée | |
| 2 | 3801015R | Vis | Disponible | Voir la pièce |
| 3 | 61170132R | Passe-cable | Disponible | Voir la pièce |
| 3 | 61170132R | Passe-cable | Disponible | Voir la pièce |
| 4 | 4160262R | Poignée | Non reliée | |
| 5 | 3801013R | Vis | Disponible | Voir la pièce |
| 6 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 6 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 7 | 074000343 | Etau | Disponible | Voir la pièce |
| 8 | 3960021 | Vis | Disponible | Voir la pièce |
| 9 | 4100456R | Protection | Non reliée | |
| 10 | 4160011R | Tuyau Ø26 | Disponible | Voir la pièce |
| 11 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 11 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 12 | 2317021R | Interrupteur | Non reliée | |
| 13 | 4138358R | Interrupteur | Disponible | Voir la pièce |
| 14 | 4138360R | Ressort | Disponible | Voir la pièce |
| 15 | 4174246AR | Levier | Disponible | Voir la pièce |
| 16 | 4174245CR | Levier accelerateur | Disponible | Voir la pièce |
| 17 | 4138361R | Ressort | Disponible | Voir la pièce |
| 19 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 20 | 3960029 | Vis | Disponible | Voir la pièce |
| 21 | 3801016R | Vis | Disponible | Voir la pièce |
| 22 | 4095032A | Poignée | Disponible | Voir la pièce |
| 23 | 4174187ER | Guidon | Non reliée | |
| 24 | 61040131R | Poignee | Disponible | Voir la pièce |
| 25 | 074000333 | Cable accellerateur | Disponible | Voir la pièce |
| 26 | 4161449A | Cable | Disponible | Voir la pièce |
| 27 | 072700537 | Guidon | Disponible | Voir la pièce |
| 28 | 62030042R | Arbre trasmission | Disponible | Voir la pièce |
| 29 | 3801024R | Vis | Disponible | Voir la pièce |
| 30 | 3901008R | Vis | Disponible | Voir la pièce |
| 31 | 4138359R | Interrupteur | Disponible | Voir la pièce |
| 32 | 61250237A | Jeu couple conique Ø26 + insert | Disponible | Voir la pièce |
| 33 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3035230R | Roulement | Disponible | Voir la pièce |
| 35 | 4161619AR | Bande | Non reliée | |
| 36 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 37 | 4179089R | Flasque | Disponible | Voir la pièce |
| 38 | 3034008R | Roulement | Disponible | Voir la pièce |
| 39 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 39 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 40 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 40 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 41 | 61040132A | Kit engranages | Disponible | Voir la pièce |
| 42 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 43 | 61050013R | Boite engrenage | Disponible | Voir la pièce |
| 44 | 3034218R | Roulement | Disponible | Voir la pièce |
| 45 | 61040074AR | Vis | Non reliée | |
| 46 | 3034012R | Roulement | Non reliée | |
| 47 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 48 | 3050018R | Bague | Disponible | Voir la pièce |
| 49 | 61040066R | Entretoise | Non reliée | |
| 50 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 51 | 3801016R | Vis | Disponible | Voir la pièce |

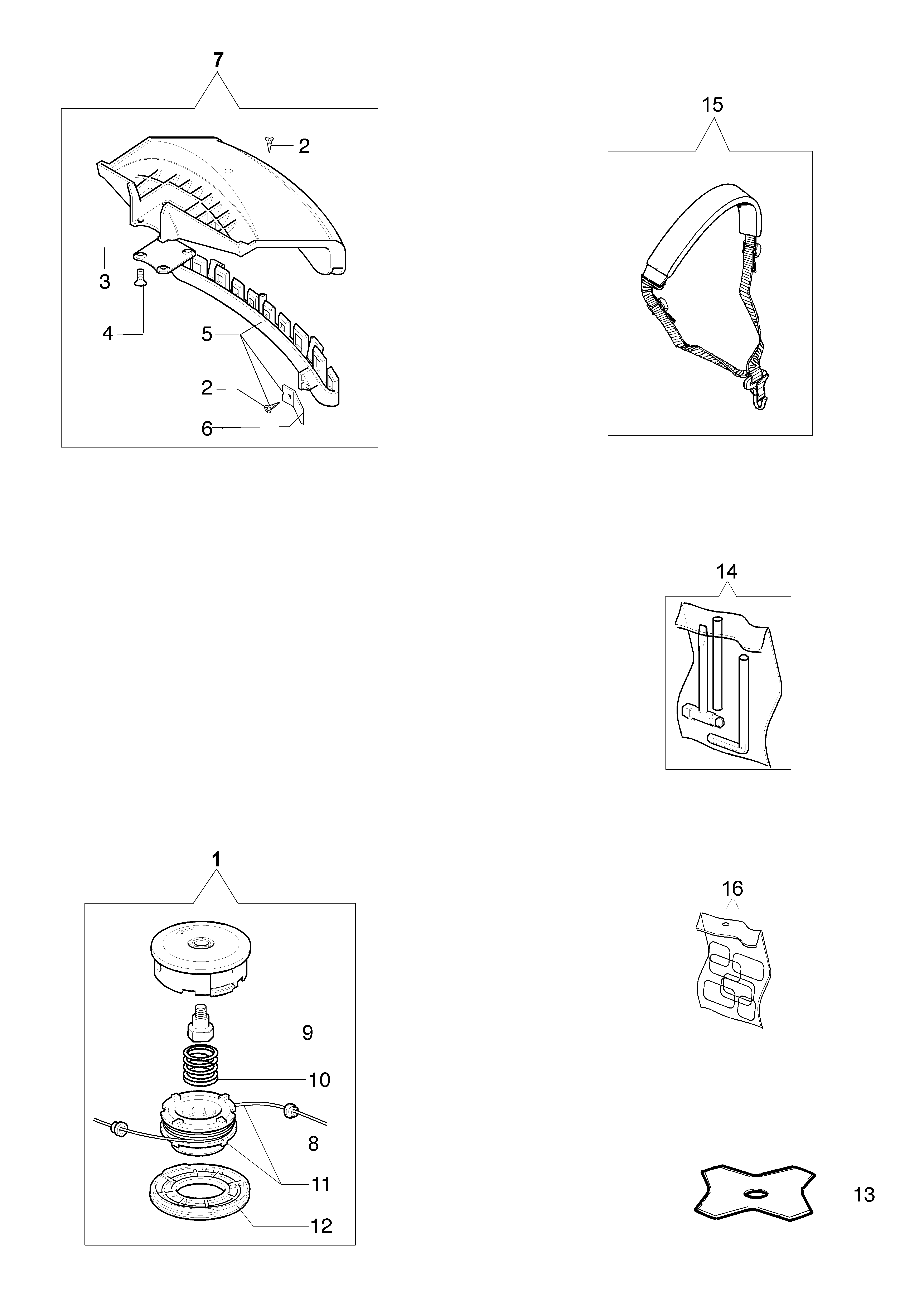

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61459100 | Tete fil nylon cpl. Ø 2,4 | Disponible | Voir la pièce |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 2 | 3960040R | Vis | Disponible | Voir la pièce |
| 3 | 4174278R | Plaquette | Disponible | Voir la pièce |
| 4 | 3802004DR | Vis | Disponible | Voir la pièce |
| 5 | 61330252 | Bande | Non reliée | |
| 6 | 4174275R | Lame | Disponible | Voir la pièce |
| 7 | 61280332 | Kit protection | Non reliée | |
| 8 | 4199005AR | Bague | Disponible | Voir la pièce |
| 9 | 63030009R | Insert (male) | Non reliée | |
| 10 | 4199004R | Ressort | Non reliée | |
| 11 | 4199052 | Bobine | Disponible | Voir la pièce |
| 12 | 4199046 | Couvercle | Disponible | Voir la pièce |
| 13 | 4095563BR | Disque à 4 dents | Non reliée | |
| 14 | 61052031R | Kit outils | Disponible | Voir la pièce |
| 15 | 4179164R | Harnais | Disponible | Voir la pièce |
| 16 | 074000379 | Kit etiquettes | Disponible | Voir la pièce |

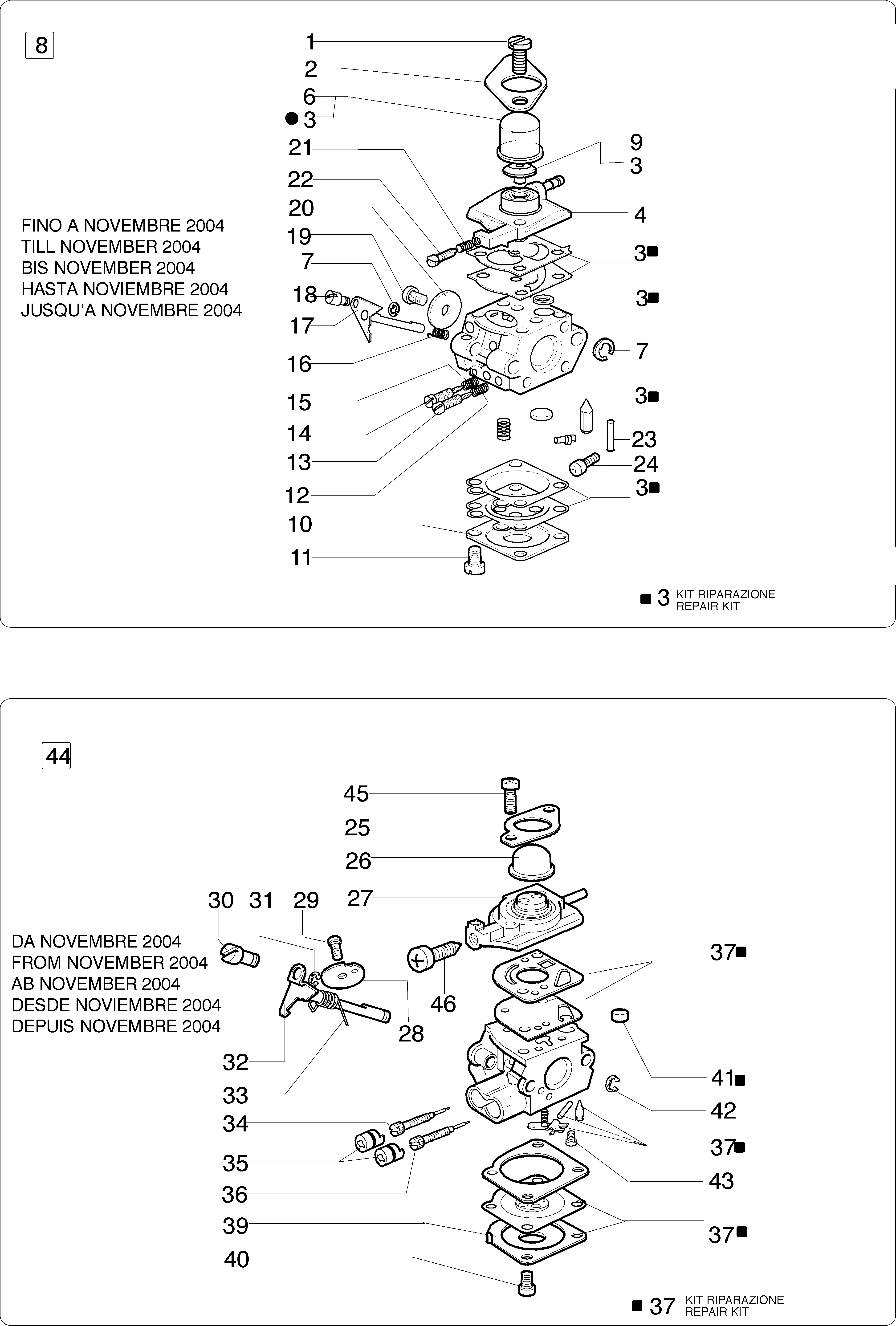

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318542 | Vis | Disponible | Voir la pièce |
| 2 | 074000147 | Couvercle | Disponible | Voir la pièce |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 3 | 2318671 | Kit réparation | Non reliée | |
| 4 | 074000238 | Couvercle | Disponible | Voir la pièce |
| 6 | 2318572 | Pompe | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 8 | 2318690R | Carburateur WT-460B | Disponible | Voir la pièce |
| 9 | 2318592R | Soupape | Non reliée | |
| 10 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 093500115 | Ressort | Disponible | Voir la pièce |
| 13 | 074000143 | Vis H | Disponible | Voir la pièce |
| 14 | 093500269 | Vis L | Disponible | Voir la pièce |
| 15 | 035000165 | Ressort | Disponible | Voir la pièce |
| 16 | 072700214R | Ressort | Non reliée | |
| 17 | 072700209 | Arbre | Disponible | Voir la pièce |
| 18 | 2318211 | Pivot | Disponible | Voir la pièce |
| 19 | 003300209 | Vis | Disponible | Voir la pièce |
| 20 | 072700211 | Papillon | Disponible | Voir la pièce |
| 21 | 094600148 | Ressort | Disponible | Voir la pièce |
| 22 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 23 | 003300201 | Axe | Disponible | Voir la pièce |
| 24 | 003300202 | Vis | Disponible | Voir la pièce |
| 25 | 2318526 | Couvercle | Disponible | Voir la pièce |
| 26 | 2318875 | Pompe | Disponible | Voir la pièce |
| 27 | 2318685 | Couvercle | Disponible | Voir la pièce |
| 28 | 2318872 | Papillon | Disponible | Voir la pièce |
| 29 | 2318388 | Vis | Disponible | Voir la pièce |
| 30 | 2318412 | Crochet | Disponible | Voir la pièce |
| 31 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 32 | 2318689 | Axe | Disponible | Voir la pièce |
| 33 | 2318528 | Ressort | Disponible | Voir la pièce |
| 34 | 2318697 | Vis L | Disponible | Voir la pièce |
| 35 | 2318687 | Caps-lock | Disponible | Voir la pièce |
| 36 | 2318696 | Vis H | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 39 | 2318880 | Couvercle | Disponible | Voir la pièce |
| 40 | 2318522 | Vis | Disponible | Voir la pièce |
| 41 | 2318392 | Filtre | Disponible | Voir la pièce |
| 42 | 2318535 | Bague | Disponible | Voir la pièce |
| 43 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 44 | 2318690R | Carburateur WT-460B | Disponible | Voir la pièce |
| 45 | 2318521 | Vis | Disponible | Voir la pièce |
| 46 | 2318876 | Vis | Disponible | Voir la pièce |
