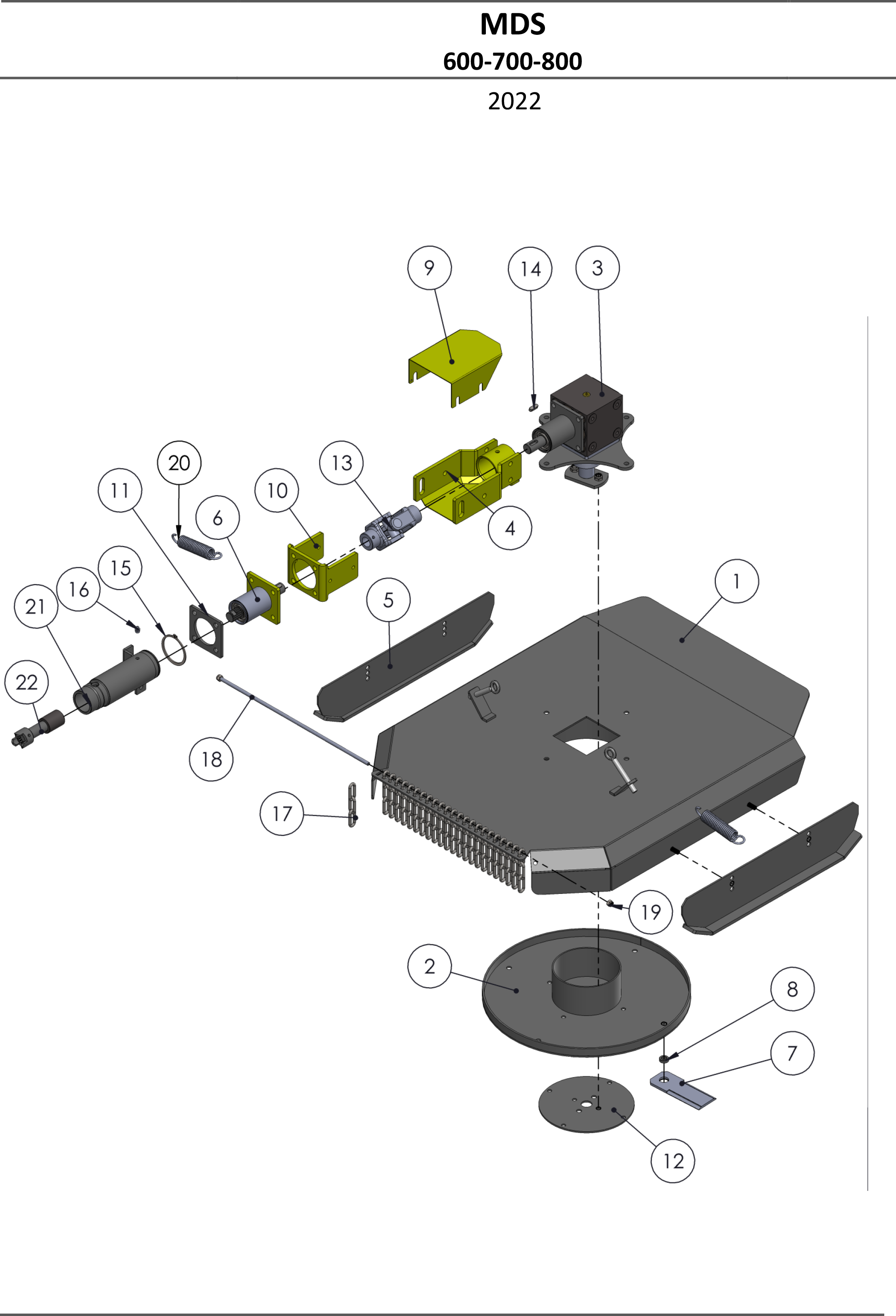

Vue Éclatée MDS 600-700-800 (cat.2022)

Retrouvez les pièces détachées, références et repères disponibles pour MDS 600-700-800 (cat.2022).

Pièces de la vue éclatée

Repère	Référence	Désignation	Disponibilité
1	8ACSCVC005A	Carter 700	Non reliée
1	8ACSCVC006A	Carter 800	Non reliée
1	8ACSCVC007A	Carter 600	Non reliée
2	8ACSCVC005A	Carter 700	Non reliée
2	8ACSCVC006A	Carter 800	Non reliée
2	8ACSCVC007A	Carter 600	Non reliée
3	8ACSIAA002A	Renvoi d	Nous contacter	Voir la pièce
4	8ACSPVC001A	Support	Non reliée
5	8ACSLZM001A	Patin	Non reliée
6	800DSAA002A	Support connection	Non reliée
7	7CLABFA010A	Lame	Disponible	Voir la pièce
8	7BSF3FA049A	Douille	Disponible	Voir la pièce
9	7CAF3VB030B	Carter	Nous contacter	Voir la pièce
10	7FRF3VB004C	Support fourchette	Non reliée
11	7FLF3ZM021B	Flasque	Non reliée
12	7RNF3VC119A	Disque renfor	Non reliée
13	530FCF0001	Cardan	Non reliée
14	4150008025	Clavette	Non reliée
15	418000700A	Circlips	Non reliée
16	4200010300	Graisseur	Non reliée
17	509GENZ000	Chaine	Non reliée
18	421ZM08DX1	Tige fillete	Non reliée
19	4138Z08AGB	Ecrou	Non reliée
20	5151400435	Ressort	Non reliée
21	-	N	Non reliée
22	-	N	Non reliée

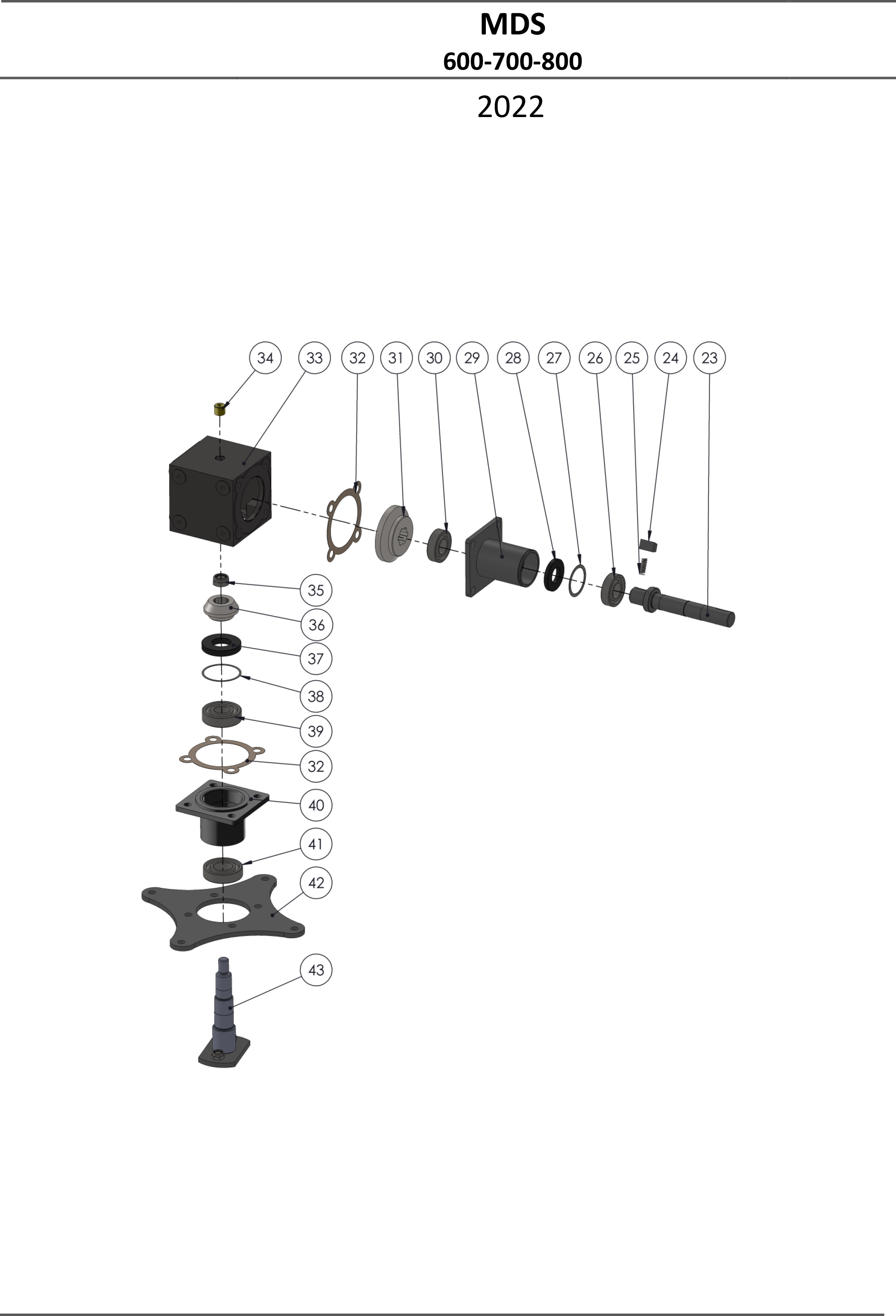

Repère	Référence	Désignation	Disponibilité
23	7ABF3TA015A	Arbre	Non reliée
24	7CHF3TA001A	Clavette	Non reliée
25	5150250810	Ressort	Non reliée
26	501006205S	Roulement	Disponible	Voir la pièce
27	430A524205	Rondelle	Non reliée
28	519S255207	Joint	Disponible	Voir la pièce
29	8ACDSSA001A	Support	Nous contacter	Voir la pièce
30	5010062050	Roulement	Nous contacter	Voir la pièce
31	7CO18TA004A	Rondelle cannelée	Nous contacter	Voir la pièce
32	513G128080	Joint	Non reliée
32	513G128080	Joint	Non reliée
33	7SLGHFA010A	Boitier	Non reliée
34	5170130380	Bouchon d	Non reliée
35	4138Z16AFB	Ecrou	Non reliée
36	7PG18TA002A	Pignon	Non reliée
37	519S306210	Joint	Disponible	Voir la pièce
38	430A524205	Rondelle	Non reliée
39	5010063050	Roulement	Non reliée
40	8BBDSSA002A	Support arbre	Non reliée
41	501006206S	Roulement	Non reliée
42	7FLF3LA023A	Flasque	Non reliée
43	8ACATSA001B	Arbre porte lame	Non reliée
