Vue Éclatée MDS 600-700-800

Vue Éclatée MDS 600-700-800

Retrouvez les pièces détachées, références et repères disponibles pour MDS 600-700-800.

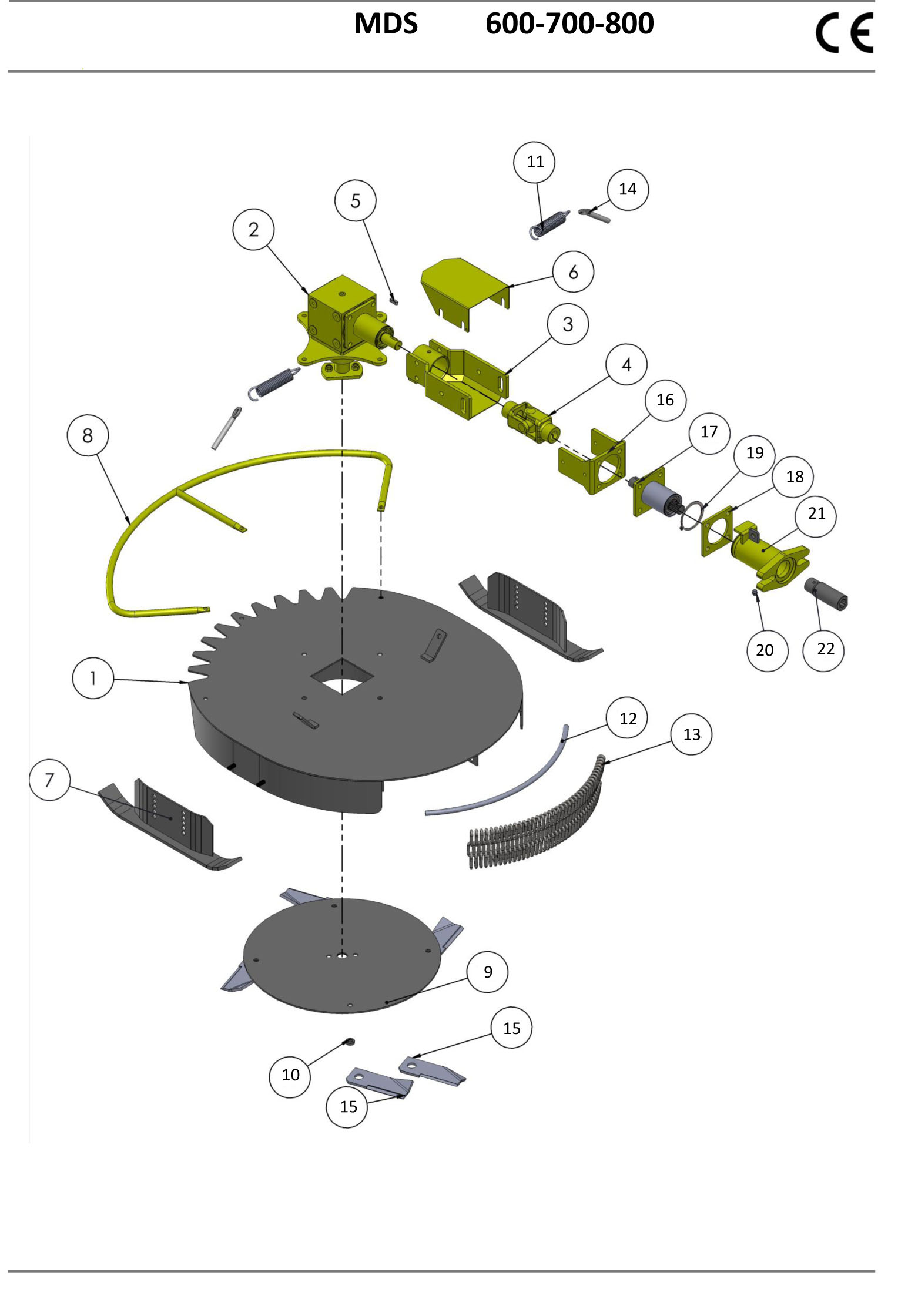

Vue éclatée MDS 600-700-800

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 8ACSCV002A Carter 600 Non reliée
1 8ACSCV003A Carter 700 Non reliée
1 8ACSCV004A Carter 800 Non reliée
2 8ACSIAA002A Renvoi d Nous contacter Voir la pièce
3 8ACSPVC001A Support Non reliée
4 530FCF0001 Cardan Non reliée
5 4150008025 Clavette Non reliée
6 7CAF3VB030B Carter Nous contacter Voir la pièce
7 8ACSLZM002A Patin Non reliée
8 7PZF3VC007A Protection 700 Non reliée
8 7PZF3VC009A Protection 600 Nous contacter Voir la pièce
8 7PZF3VC010A Protection 800 Non reliée
9 8ACRSVC004A Porte lame Non reliée
9 8ACRSVC005A Porte lame Non reliée
9 8ACRSVC006A Porte lame Non reliée
10 7BSF3FA049A Douille Disponible Voir la pièce
11 5151400435 Ressort Non reliée
12 7GUF3FA007A Guide 600 Non reliée
12 7GUF3FA008A Guide 700 Non reliée
12 7GUF3FA009A Guide 800 Non reliée
13 509GENZ000 Chaine Non reliée
14 423ZN10070 Vis Non reliée
15 7CLABFA010A Lame Disponible Voir la pièce
16 7FRF3VB004C Support fourchette Non reliée
17 800DSAA002A Support connection Non reliée
18 7FLF3ZM021B Flasque Non reliée
19 418000700 Circlip Non reliée
20 4200010300 Graisseur Non reliée
21 - N Non reliée
22 - N Non reliée

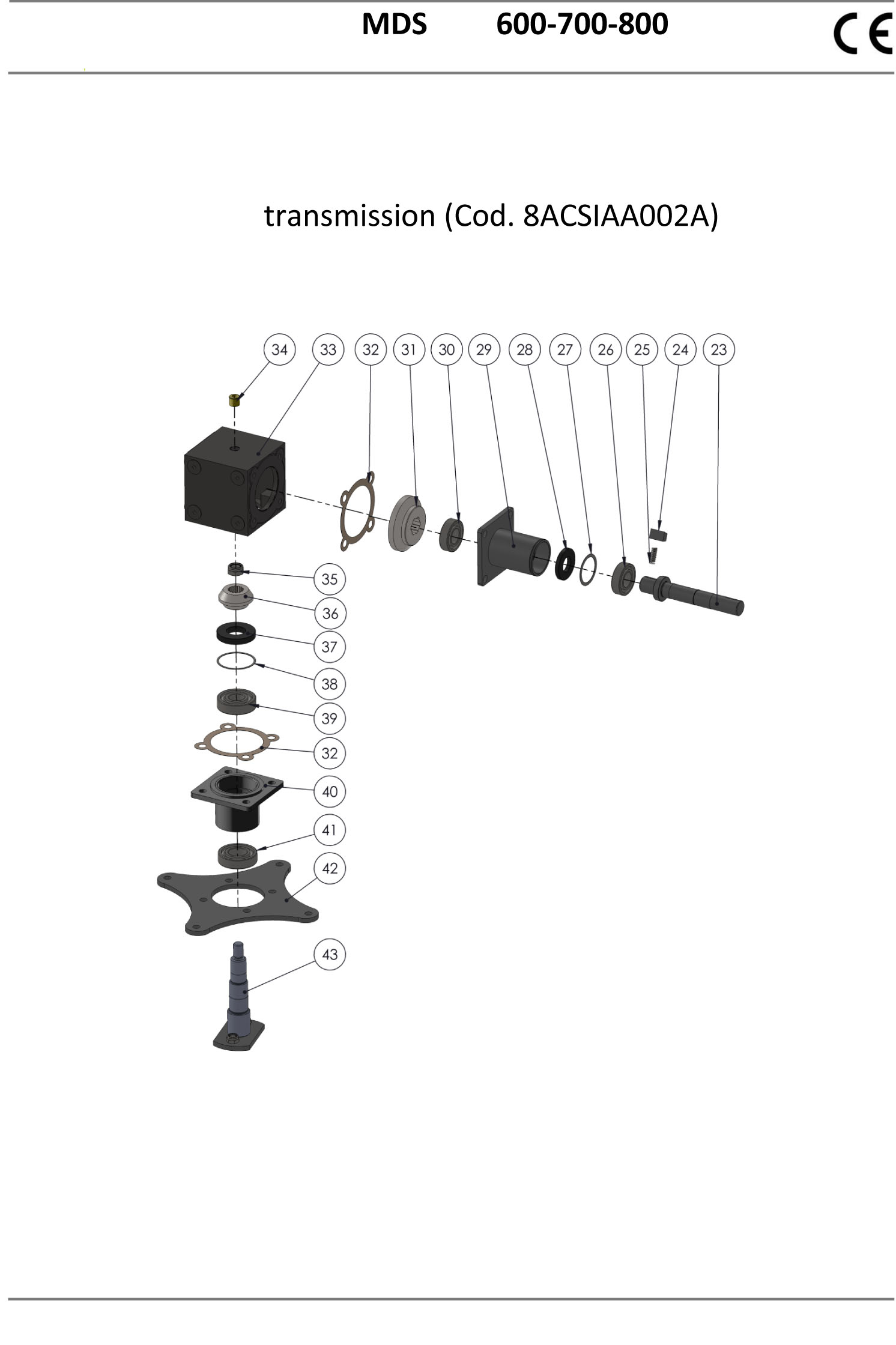

Vue éclatée MDS 600-700-800

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
23 7ABF3TA015A Arbre Non reliée
24 7CHF3TA001A Clavette Non reliée
25 5150250810 Ressort Non reliée
26 5010062055 Roulement Non reliée
27 430A52405 Entretoise Non reliée
28 519S255207 Joint Disponible Voir la pièce
29 8ACDSSA001A Support Nous contacter Voir la pièce
30 5010062050 Roulement Nous contacter Voir la pièce
31 7CO18TA004A Rondelle cannelée Nous contacter Voir la pièce
32 513G128080 Joint Non reliée
32 513G128080 Joint Non reliée
33 7SLGHFA010A Boitier Non reliée
34 517O130380 Bouchon Non reliée
35 4138Z16AFB Ecrou Non reliée
36 7PG18TA002A Pignon Non reliée
37 519S306210 Joint Disponible Voir la pièce
38 430A52405 Entretoise Non reliée
39 5010063050 Roulement Non reliée
40 8BBDSSA002A Support arbre Non reliée
41 501006206S Roulement Non reliée
42 7FLF3LA023A Flasque Non reliée
43 8ACATSA001B Arbre porte lame Non reliée
