Vue Éclatée MAXTER PRO
Retrouvez les pièces détachées, références et repères disponibles pour MAXTER PRO.

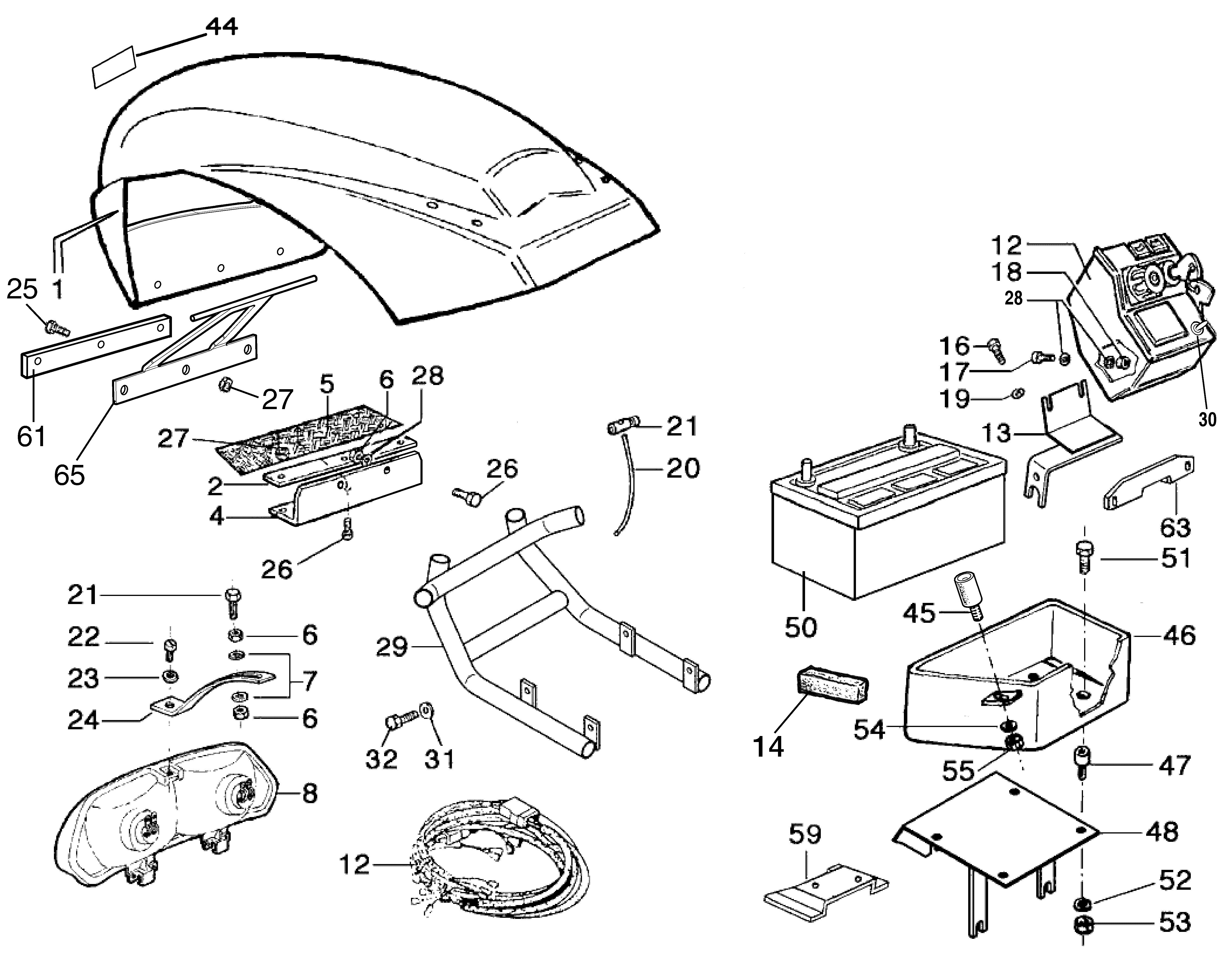

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68330253R | Capot | Disponible | Voir la pièce |
| 2 | 68320219R | Plaque | Nous contacter | Voir la pièce |
| 4 | 68330180CR | Support | Nous contacter | Voir la pièce |
| 5 | K4305290 | Bandage | Disponible | Voir la pièce |
| 6 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 6 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 6 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 7 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 8 | 68330279 | Couverture | Nous contacter | Voir la pièce |
| 12 | 68330141A | Démarrage électrique | Non reliée | |
| 12 | 68330141A | Démarrage électrique | Non reliée | |
| 13 | 68330182 | Support | Nous contacter | Voir la pièce |
| 14 | F1152604 | Joint | Nous contacter | Voir la pièce |
| 16 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 17 | 3906045R | Vis | Disponible | Voir la pièce |
| 18 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 19 | 3819013R | Grower | Disponible | Voir la pièce |
| 20 | K4804570 | Câble | Disponible | Voir la pièce |
| 21 | 3906045R | Vis | Disponible | Voir la pièce |
| 21 | 3906045R | Vis | Disponible | Voir la pièce |
| 22 | N6192830 | Vis | Disponible | Voir la pièce |
| 23 | 3916005R | Rondelle d | Disponible | Voir la pièce |
| 24 | F1362144 | Plaque | Nous contacter | Voir la pièce |
| 25 | N6212700 | Vis | Disponible | Voir la pièce |
| 26 | 3806035R | Vis | Disponible | Voir la pièce |
| 26 | 3806035R | Vis | Disponible | Voir la pièce |
| 27 | YN0400530 | Passe-câble | Disponible | Voir la pièce |
| 27 | YN0400530 | Passe-câble | Disponible | Voir la pièce |
| 28 | YN4359300 | Grower | Nous contacter | Voir la pièce |
| 28 | YN4359300 | Grower | Nous contacter | Voir la pièce |
| 29 | 68330152CR | Support | Non reliée | |
| 30 | N2543610 | Interrupteur | Nous contacter | Voir la pièce |
| 31 | 3916008R | Rondelle | Non reliée | |
| 32 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 44 | 68350208R | Marque "staub" | Disponible | Voir la pièce |
| 45 | YF0752159 | Silencieux | Disponible | Voir la pièce |
| 46 | 68330178AR | Boitier batterie | Non reliée | |
| 47 | YK3400710 | Silencieux | Disponible | Voir la pièce |
| 48 | 68330161 | Support | Nous contacter | Voir la pièce |
| 50 | 68330114R | Batterie | Nous contacter | Voir la pièce |
| 51 | K8715002 | Vis | Nous contacter | Voir la pièce |
| 52 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 53 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 54 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 55 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 59 | 68330161 | Support | Nous contacter | Voir la pièce |
| 61 | F1292170 | Bandage | Nous contacter | Voir la pièce |
| 63 | - | N | Non reliée | |
| 65 | F1362145 | Support | Nous contacter | Voir la pièce |

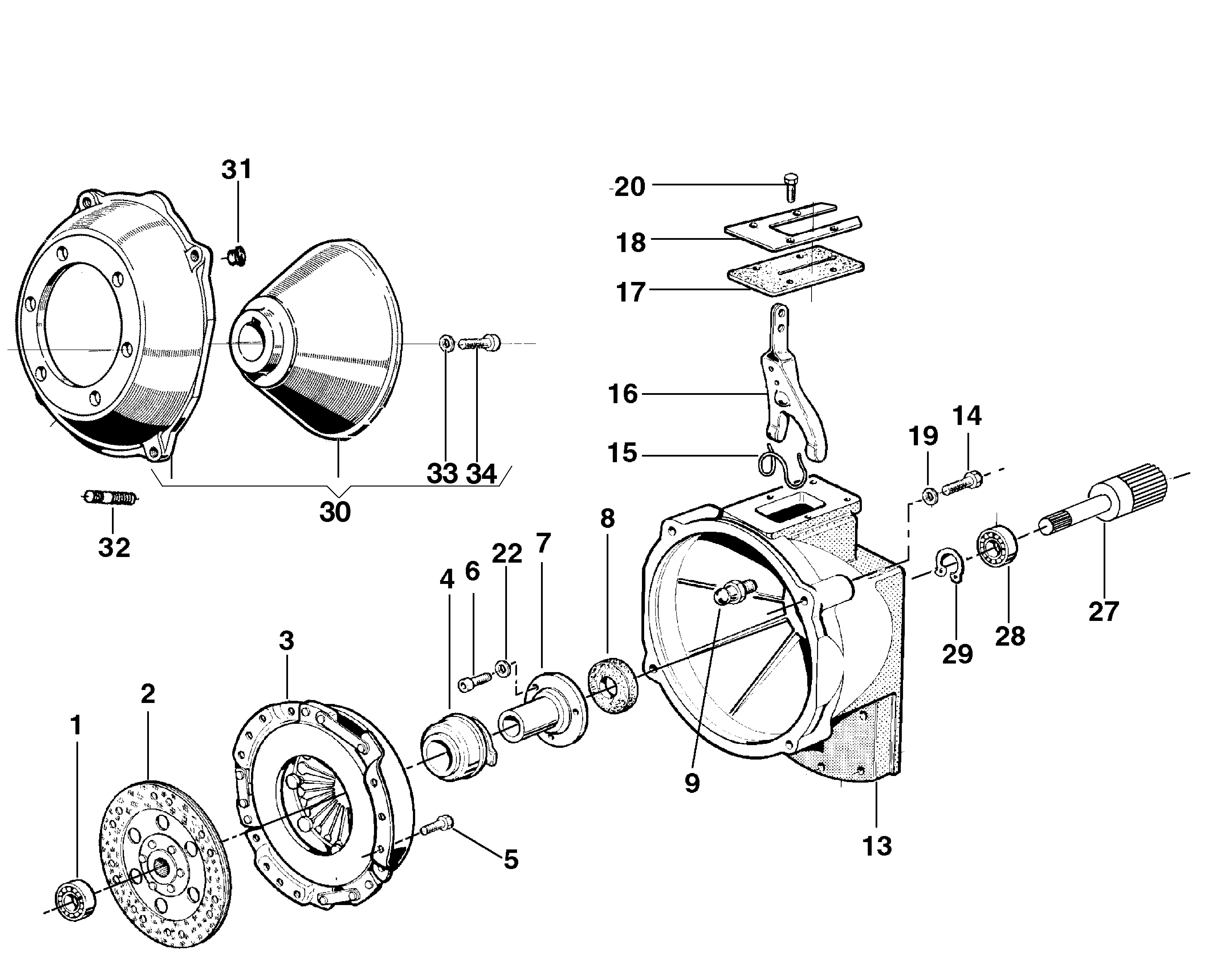

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN1257600 | Roulement | Disponible | Voir la pièce |
| 2 | N1911220AR | Disque | Non reliée | |
| 3 | N1910920AR | Flasque | Non reliée | |
| 4 | YN1911300A | Manchon | Nous contacter | Voir la pièce |
| 5 | 005000901 | Vis | Disponible | Voir la pièce |
| 6 | 006000624 | Vis | Disponible | Voir la pièce |
| 7 | F1150001CR | Support | Non reliée | |
| 8 | YN0207300 | Bague d | Disponible | Voir la pièce |
| 9 | N1901500B | Pivot | Nous contacter | Voir la pièce |
| 13 | K4306280BR | Cloche de embrayage | Non reliée | |
| 14 | 3806094R | Vis | Disponible | Voir la pièce |
| 15 | N1901200A | Ressort | Non reliée | |
| 16 | N1911400A | Levier | Non reliée | |
| 17 | YF1060007 | Joint | Disponible | Voir la pièce |
| 18 | 68330225R | Gaine | Nous contacter | Voir la pièce |
| 19 | YN4375500 | Rondelle | Nous contacter | Voir la pièce |
| 20 | 3806035R | Vis | Disponible | Voir la pièce |
| 22 | 3916005R | Rondelle d | Disponible | Voir la pièce |
| 27 | 68330095R | Arbre | Nous contacter | Voir la pièce |
| 28 | YN1272501 | Roulement | Disponible | Voir la pièce |
| 29 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 30 | - | N | Non reliée | |
| 31 | - | N | Non reliée | |
| 32 | - | N | Non reliée | |
| 33 | - | N | Non reliée | |
| 34 | - | N | Non reliée |

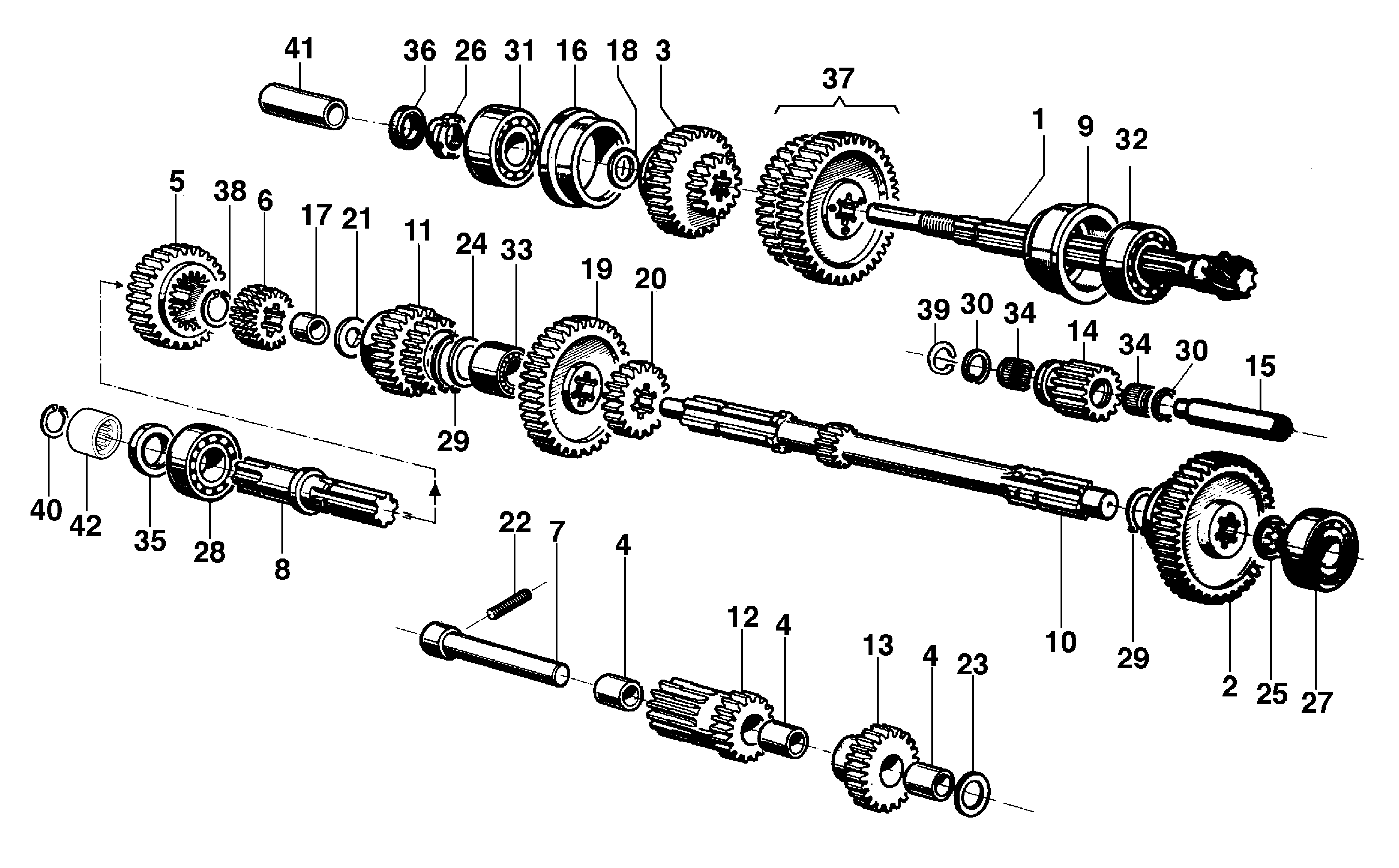

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | K4303540 | Couronne dentée | Nous contacter | Voir la pièce |
| 2 | 68330097AR | Engrenage | Nous contacter | Voir la pièce |
| 3 | 68330203R | Engrenage | Nous contacter | Voir la pièce |
| 4 | K4301260 | Bague | Disponible | Voir la pièce |
| 4 | K4301260 | Bague | Disponible | Voir la pièce |
| 4 | K4301260 | Bague | Disponible | Voir la pièce |
| 5 | K4301280R | Roue parasite | Non reliée | |
| 6 | YK4301290 | Engrenage | Nous contacter | Voir la pièce |
| 7 | K4302050R | Arbre | Non reliée | |
| 8 | YK4301330 | Arbre | Disponible | Voir la pièce |
| 9 | K1100310 | Bague | Nous contacter | Voir la pièce |
| 10 | 68330200R | Arbre | Nous contacter | Voir la pièce |
| 11 | YK4301710 | Engrenage | Nous contacter | Voir la pièce |
| 12 | K4301570R | Engrenage | Non reliée | |
| 13 | K4301580R | Engrenage | Non reliée | |
| 14 | 68330096R | Roue parasite | Disponible | Voir la pièce |
| 15 | YK4306760 | Pivot | Disponible | Voir la pièce |
| 16 | K4301340 | Bague | Nous contacter | Voir la pièce |
| 17 | K1100390 | Bague | Nous contacter | Voir la pièce |
| 18 | K1101020 | Anneau | Nous contacter | Voir la pièce |
| 19 | 68330204R | Engrenage | Nous contacter | Voir la pièce |
| 20 | 68330202R | Engrenage | Nous contacter | Voir la pièce |
| 21 | K1200180 | Rondelle | Disponible | Voir la pièce |
| 22 | N6271400 | Vis | Disponible | Voir la pièce |
| 23 | K4303760 | Entretoise | Disponible | Voir la pièce |
| 24 | K8491033 | Epaisseur | Disponible | Voir la pièce |
| 25 | K8491024 | Epaisseur | Nous contacter | Voir la pièce |
| 26 | K7544001 | Collier | Nous contacter | Voir la pièce |
| 27 | N1264600 | Roulement | Disponible | Voir la pièce |
| 28 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 29 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 29 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 30 | YK7009001 | Anneau | Disponible | Voir la pièce |
| 30 | YK7009001 | Anneau | Disponible | Voir la pièce |
| 31 | N1265800 | Roulement | Disponible | Voir la pièce |
| 32 | N1270810 | Roulement | Nous contacter | Voir la pièce |
| 33 | K7252013 | Roulement | Nous contacter | Voir la pièce |
| 34 | 028200023R | Cage a rouleaux | Nous contacter | Voir la pièce |
| 34 | 028200023R | Cage a rouleaux | Nous contacter | Voir la pièce |
| 35 | N0209200 | Anneau | Disponible | Voir la pièce |
| 36 | K7032068 | Anneau | Nous contacter | Voir la pièce |
| 37 | 68330201R | Double engrenage | Nous contacter | Voir la pièce |
| 38 | K7011001R | Anneau | Non reliée | |
| 39 | N0109900 | Anneau | Nous contacter | Voir la pièce |
| 40 | 028200019 | Anneau | Disponible | Voir la pièce |
| 41 | F1400839 | Protection | Nous contacter | Voir la pièce |
| 42 | YK1101080 | Connexion | Disponible | Voir la pièce |

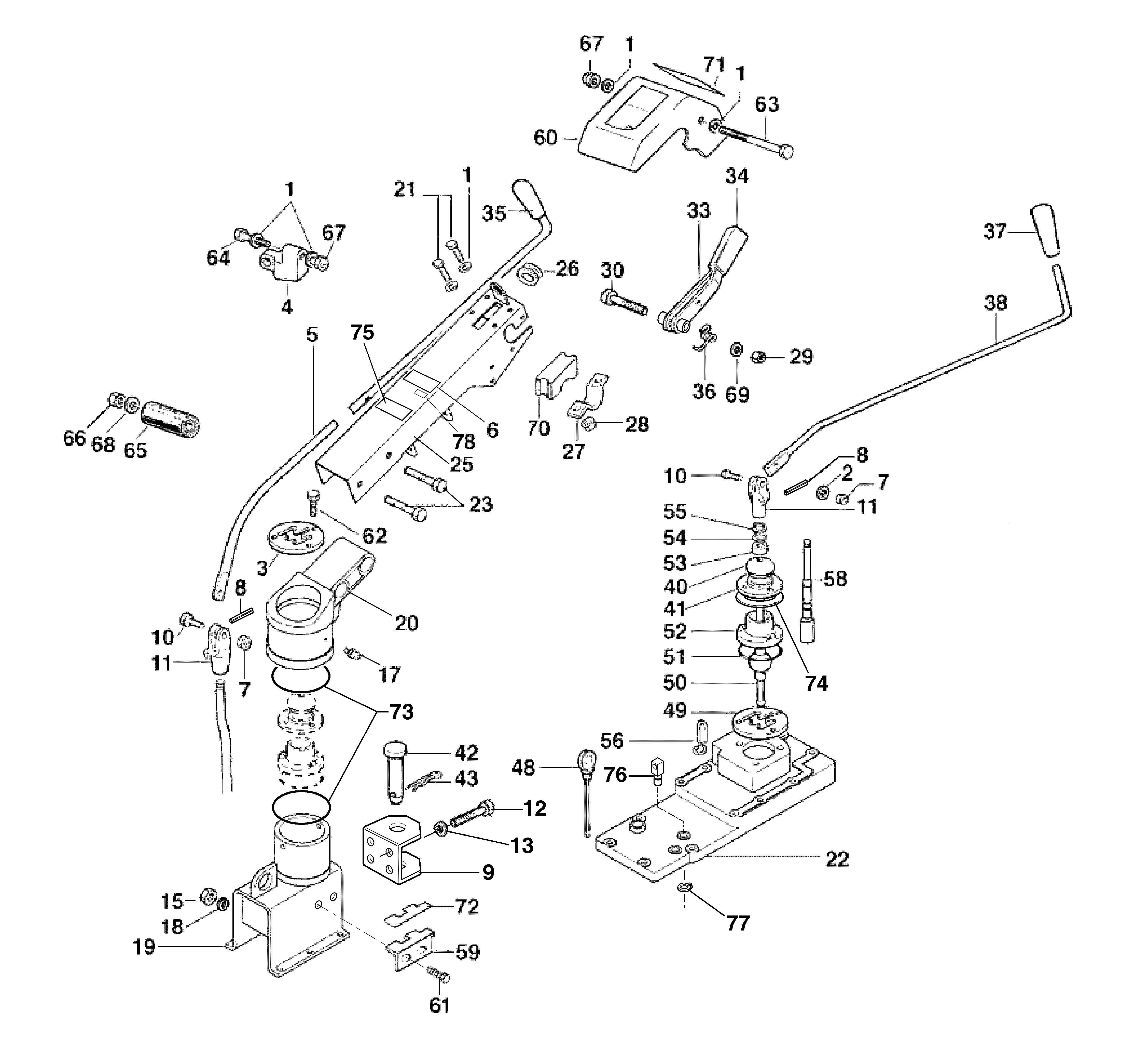

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3916008R | Rondelle | Non reliée | |
| 1 | 3916008R | Rondelle | Non reliée | |
| 1 | 3916008R | Rondelle | Non reliée | |
| 1 | 3916008R | Rondelle | Non reliée | |
| 2 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 3 | F1361623 | Indicateur | Disponible | Voir la pièce |
| 4 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 5 | YF1361622 | Coulisseau | Nous contacter | Voir la pièce |
| 6 | 68350208R | Marque "staub" | Disponible | Voir la pièce |
| 7 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 7 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 8 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 8 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 9 | YF1364706 | Towing hitch | Disponible | Voir la pièce |
| 10 | 3906016R | Vis | Disponible | Voir la pièce |
| 10 | 3906016R | Vis | Disponible | Voir la pièce |
| 11 | K0501070 | Douille | Nous contacter | Voir la pièce |
| 11 | K0501070 | Douille | Nous contacter | Voir la pièce |
| 12 | YN6322000 | Vis | Disponible | Voir la pièce |
| 13 | 3819014R | Grower | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 17 | 58040180R | Graisseur | Nous contacter | Voir la pièce |
| 18 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 19 | 68330175FR | Support du colonne | Nous contacter | Voir la pièce |
| 20 | 68330145R | Crochet | Nous contacter | Voir la pièce |
| 21 | YN6289250 | Vis | Disponible | Voir la pièce |
| 22 | F1360800 | Couvercle | Nous contacter | Voir la pièce |
| 23 | N6411100 | Vis | Nous contacter | Voir la pièce |
| 25 | 68330146R | Colonne | Nous contacter | Voir la pièce |
| 26 | YK2203010 | Passe-câble | Disponible | Voir la pièce |
| 27 | YF1151601 | Etau | Disponible | Voir la pièce |
| 28 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 29 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 30 | N6363500 | Vis | Nous contacter | Voir la pièce |
| 33 | F1361614 | Levier | Nous contacter | Voir la pièce |
| 34 | YN2840480 | Poignée | Disponible | Voir la pièce |
| 35 | YN3753600 | Pommeau | Disponible | Voir la pièce |
| 36 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 37 | K8211007 | Pommeau | Nous contacter | Voir la pièce |
| 38 | F1361612R | Coulisseau | Non reliée | |
| 40 | K2201420 | Capot | Nous contacter | Voir la pièce |
| 41 | K4301440R | Bouchon de protection | Non reliée | |
| 42 | K1200420 | Axe piston | Nous contacter | Voir la pièce |
| 43 | YN5150800 | Goupille | Disponible | Voir la pièce |
| 48 | K4304320A | Tige | Nous contacter | Voir la pièce |
| 49 | F1360801 | Sélecteur (Changement de vitesse) | Nous contacter | Voir la pièce |
| 50 | F1361601 | Levier | Nous contacter | Voir la pièce |
| 51 | K7035028 | Bague or | Nous contacter | Voir la pièce |
| 52 | K1200260 | Couvercle | Nous contacter | Voir la pièce |
| 53 | K0105000R | Bouchon | Nous contacter | Voir la pièce |
| 54 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 55 | K7002003 | Anneau | Disponible | Voir la pièce |
| 56 | F1271626 | Guide | Nous contacter | Voir la pièce |
| 58 | F1361604 | Levier | Nous contacter | Voir la pièce |
| 59 | F1361621 | Sélecteur | Nous contacter | Voir la pièce |
| 60 | 68330160 | Couvercle supérieur | Nous contacter | Voir la pièce |
| 61 | YN6247400 | Vis | Disponible | Voir la pièce |
| 62 | 3901062R | Vis | Disponible | Voir la pièce |
| 63 | N6307900 | Vis | Nous contacter | Voir la pièce |
| 64 | 3806076R | Vis | Disponible | Voir la pièce |
| 65 | YN4924250 | Silencieux | Nous contacter | Voir la pièce |
| 66 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 67 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 67 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 68 | N4384360 | Rondelle | Disponible | Voir la pièce |
| 69 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 70 | YF1181646 | Support | Disponible | Voir la pièce |
| 71 | 68330238R | Marque | Nous contacter | Voir la pièce |
| 72 | 68330239R | Marque | Nous contacter | Voir la pièce |
| 73 | N0315950 | Bague or | Nous contacter | Voir la pièce |
| 74 | F1361630 | Rondelle | Nous contacter | Voir la pièce |
| 75 | 68350211R | Etiquette (Ergonomic handling system) | Nous contacter | Voir la pièce |
| 76 | F1361615 | Arrêt (Gaine) | Nous contacter | Voir la pièce |
| 77 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 78 | 68330255R | Marque | Nous contacter | Voir la pièce |

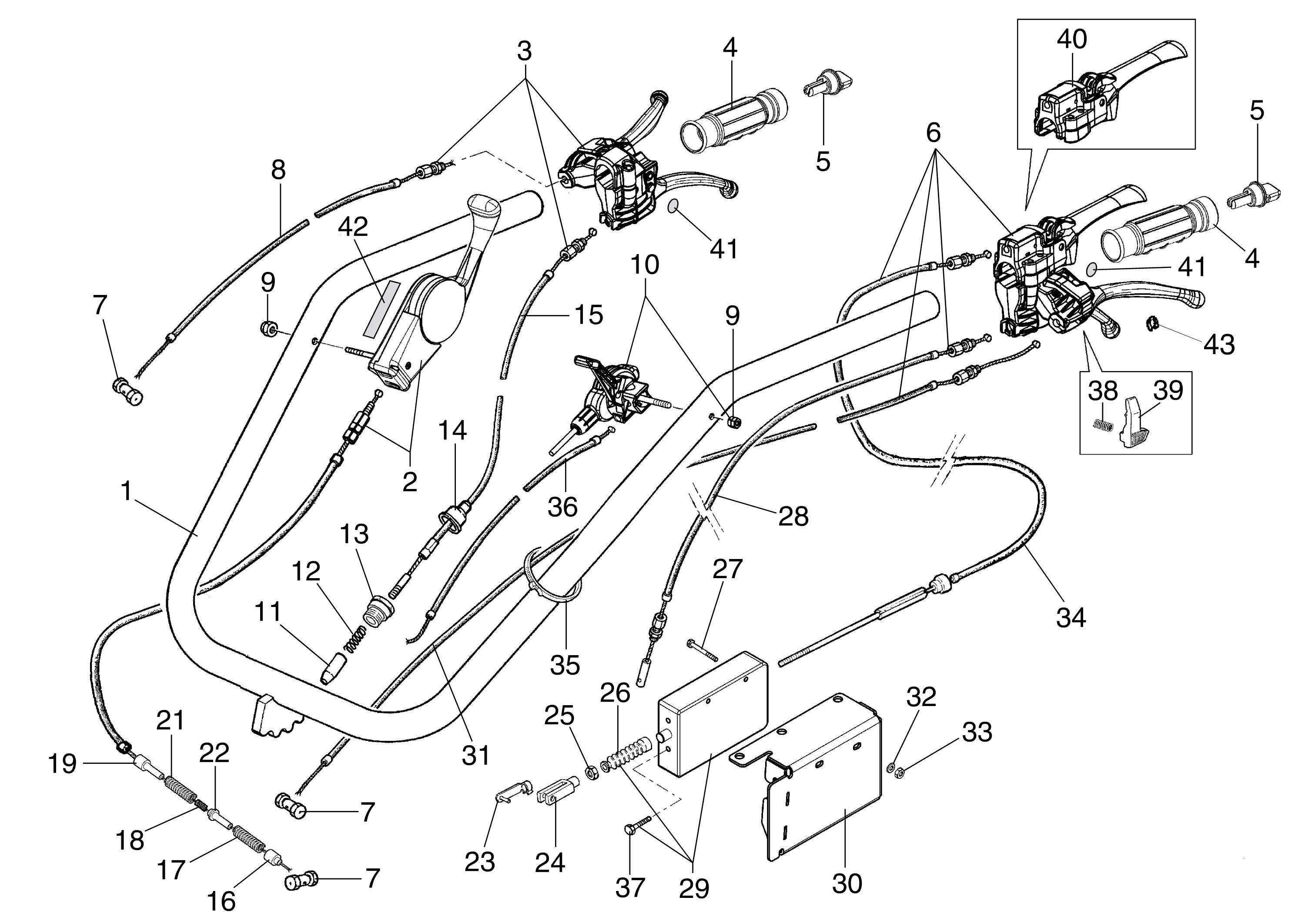

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68330216BR | Guidon | Nous contacter | Voir la pièce |
| 2 | 68330214BR | Levier (Complète) | Non reliée | |
| 3 | 68330213AR | Levier (Complète) | Disponible | Voir la pièce |
| 4 | 68320126R | Poignée | Disponible | Voir la pièce |
| 4 | 68320126R | Poignée | Disponible | Voir la pièce |
| 5 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 5 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 6 | 68330209AR | Levier (Complète) | Non reliée | |
| 7 | YN5901500 | Etau | Disponible | Voir la pièce |
| 7 | YN5901500 | Etau | Disponible | Voir la pièce |
| 7 | YN5901500 | Etau | Disponible | Voir la pièce |
| 8 | 68330244R | Gaine du type bowden | Disponible | Voir la pièce |
| 9 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 9 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | 3044024AR | Interrupteur/accélérateur | Disponible | Voir la pièce |
| 11 | 68330226AR | Obturateur | Disponible | Voir la pièce |
| 12 | YN3109400 | Ressort | Disponible | Voir la pièce |
| 13 | YK3502660 | Bouchon | Disponible | Voir la pièce |
| 14 | 66060614R | Anneau ressort | Disponible | Voir la pièce |
| 15 | 68330243R | Gaine du type bowden | Disponible | Voir la pièce |
| 16 | YK4300680 | Bouchon | Disponible | Voir la pièce |
| 17 | YK7903021 | Ressort | Nous contacter | Voir la pièce |
| 18 | YK7903004 | Ressort | Nous contacter | Voir la pièce |
| 19 | YK1101850 | Guide ressort | Nous contacter | Voir la pièce |
| 21 | YK7903018 | Ressort | Nous contacter | Voir la pièce |
| 22 | YK4300670 | Bouchon | Nous contacter | Voir la pièce |
| 23 | YK8197002 | Pivot | Disponible | Voir la pièce |
| 24 | YN6003010 | Fourchette | Disponible | Voir la pièce |
| 25 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 26 | 68330207R | Dispositif dfi | Disponible | Voir la pièce |
| 27 | 3801017R | Vis | Disponible | Voir la pièce |
| 28 | 68330247R | Gaine du type bowden | Nous contacter | Voir la pièce |
| 29 | 68330207R | Dispositif dfi | Disponible | Voir la pièce |
| 30 | 68330223AR | Protection | Nous contacter | Voir la pièce |
| 31 | 68330244R | Gaine du type bowden | Disponible | Voir la pièce |
| 32 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 33 | 3980019R | Écrou | Disponible | Voir la pièce |
| 34 | 68330248R | Gaine du type bowden | Nous contacter | Voir la pièce |
| 35 | YN1762150 | Bande | Disponible | Voir la pièce |
| 36 | 68330187R | Transmission (gaine du type bowden) | Disponible | Voir la pièce |
| 37 | 68330207R | Dispositif dfi | Disponible | Voir la pièce |
| 38 | 68310074R | Ressort | Disponible | Voir la pièce |
| 39 | 68310073R | Interrupteur | Disponible | Voir la pièce |
| 40 | 68330249R | Levier | Disponible | Voir la pièce |
| 41 | 68320273 | Marque | Nous contacter | Voir la pièce |
| 41 | 68320273 | Marque | Nous contacter | Voir la pièce |
| 42 | 68350196R | Marque | Nous contacter | Voir la pièce |
| 43 | F1370413 | Arrêt | Disponible | Voir la pièce |

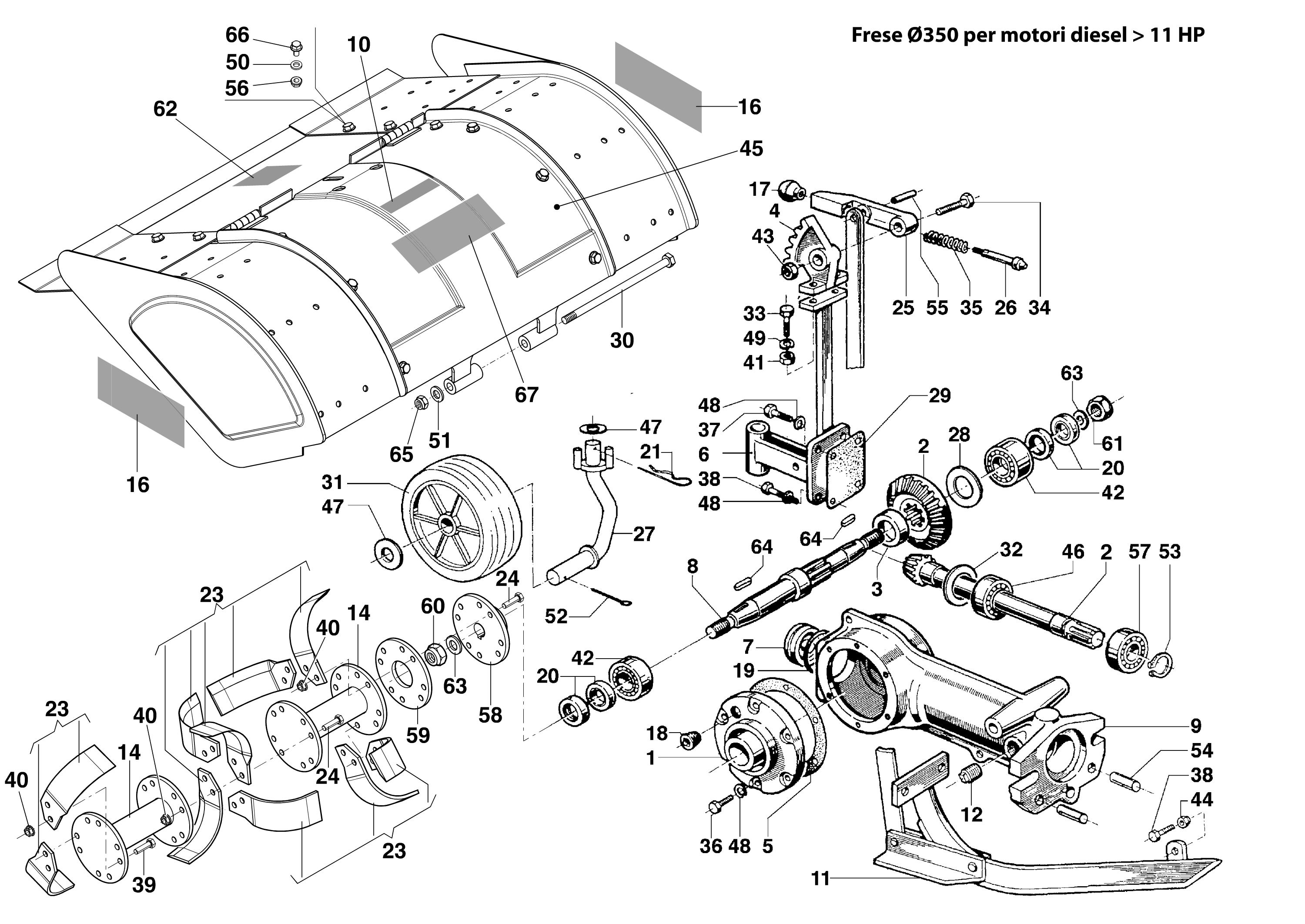

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | K4302260F | Couvercle | Nous contacter | Voir la pièce |
| 2 | YK4303570 | Jeu couple conique | Nous contacter | Voir la pièce |
| 2 | YK4303570 | Jeu couple conique | Nous contacter | Voir la pièce |
| 3 | K4302320 | Entretoise | Disponible | Voir la pièce |
| 4 | K4302350B | Secteur | Nous contacter | Voir la pièce |
| 5 | K4302360R | Joint | Non reliée | |
| 6 | 69210249 | Support | Nous contacter | Voir la pièce |
| 7 | YK4302520 | Bouchon | Disponible | Voir la pièce |
| 8 | YK4308040 | Arbre | Nous contacter | Voir la pièce |
| 9 | K4302640E | Bras | Nous contacter | Voir la pièce |
| 10 | 3056374R | Marque (Made in Italy) | Disponible | Voir la pièce |
| 11 | YK4308060 | Charrue | Nous contacter | Voir la pièce |
| 12 | K8535002 | Bouchon | Disponible | Voir la pièce |
| 14 | 68340072R | Entretoise | Disponible | Voir la pièce |
| 14 | 68340072R | Entretoise | Disponible | Voir la pièce |
| 16 | - | N | Non reliée | |
| 16 | - | N | Non reliée | |
| 17 | YK8211001 | Pommeau | Nous contacter | Voir la pièce |
| 18 | K8536002 | Bouchon | Nous contacter | Voir la pièce |
| 19 | YK7035045 | O-ring | Nous contacter | Voir la pièce |
| 20 | YK7032029 | Bague d | Disponible | Voir la pièce |
| 20 | YK7032029 | Bague d | Disponible | Voir la pièce |
| 21 | N1054500 | Goupille | Disponible | Voir la pièce |
| 23 | R0000133 | Kit couteaux | Disponible | Voir la pièce |
| 23 | R0000133 | Kit couteaux | Disponible | Voir la pièce |
| 23 | R0000133 | Kit couteaux | Disponible | Voir la pièce |
| 24 | YN6342900 | Vis | Disponible | Voir la pièce |
| 24 | YN6342900 | Vis | Disponible | Voir la pièce |
| 25 | K2203550BR | Levier | Non reliée | |
| 26 | K2203560R | Axe piston | Non reliée | |
| 27 | K3501830R | Support | Nous contacter | Voir la pièce |
| 28 | K8491044 | Epaisseur | Nous contacter | Voir la pièce |
| 29 | YK1101230 | Joint | Nous contacter | Voir la pièce |
| 30 | N6417237 | Vis | Nous contacter | Voir la pièce |
| 31 | Z0020368 | Support wheel | Disponible | Voir la pièce |
| 32 | K8491030 | Epaisseur | Nous contacter | Voir la pièce |
| 33 | YN6335900 | Vis | Disponible | Voir la pièce |
| 34 | N6399710 | Vis | Disponible | Voir la pièce |
| 35 | K7903026R | Ressort | Non reliée | |
| 36 | YN6255400 | Vis | Disponible | Voir la pièce |
| 37 | N6262100 | Vis | Disponible | Voir la pièce |
| 38 | 3806067R | Vis | Disponible | Voir la pièce |
| 38 | 3806067R | Vis | Disponible | Voir la pièce |
| 39 | N6325300R | Vis | Non reliée | |
| 40 | YN1463500 | Ecrou | Disponible | Voir la pièce |
| 40 | YN1463500 | Ecrou | Disponible | Voir la pièce |
| 40 | YN1463500 | Ecrou | Disponible | Voir la pièce |
| 41 | N1464600R | Ecrou | Non reliée | |
| 42 | N1277001R | Roulement | Non reliée | |
| 42 | N1277001R | Roulement | Non reliée | |
| 43 | K7272009 | Ecrou | Disponible | Voir la pièce |
| 44 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 45 | 69210222AR | Capot | Non reliée | |
| 45 | 69210223AR | Capot | Non reliée | |
| 46 | K7245001 | Roulement | Nous contacter | Voir la pièce |
| 47 | 3916020 | Rondelle | Disponible | Voir la pièce |
| 47 | 3916020 | Rondelle | Disponible | Voir la pièce |
| 48 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 48 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 48 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 48 | YN4379800 | Rondelle | Disponible | Voir la pièce |
| 48 | YN4379800 | Rondelle | Disponible | Voir la pièce |
| 48 | YN4379800 | Rondelle | Disponible | Voir la pièce |
| 49 | 3819014R | Grower | Disponible | Voir la pièce |
| 50 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 51 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 52 | YN1060200 | Goupille | Nous contacter | Voir la pièce |
| 53 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 54 | K8504014 | Goupille | Disponible | Voir la pièce |
| 55 | K8503039R | Goupille | Non reliée | |
| 56 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 57 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 58 | 68340074R | Support | Disponible | Voir la pièce |
| 59 | 69210258R | Flasque | Non reliée | |
| 60 | N1482600 | Ecrou | Disponible | Voir la pièce |
| 61 | N1482500R | Ecrou | Disponible | Voir la pièce |
| 62 | YF1233111 | Marque (Danger) | Nous contacter | Voir la pièce |
| 63 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 63 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 64 | YN0652200 | Clef | Disponible | Voir la pièce |
| 64 | YN0652200 | Clef | Disponible | Voir la pièce |
| 65 | YN1470200 | Ecrou | Nous contacter | Voir la pièce |
| 66 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 67 | 69210239R | Marque "staub" | Disponible | Voir la pièce |

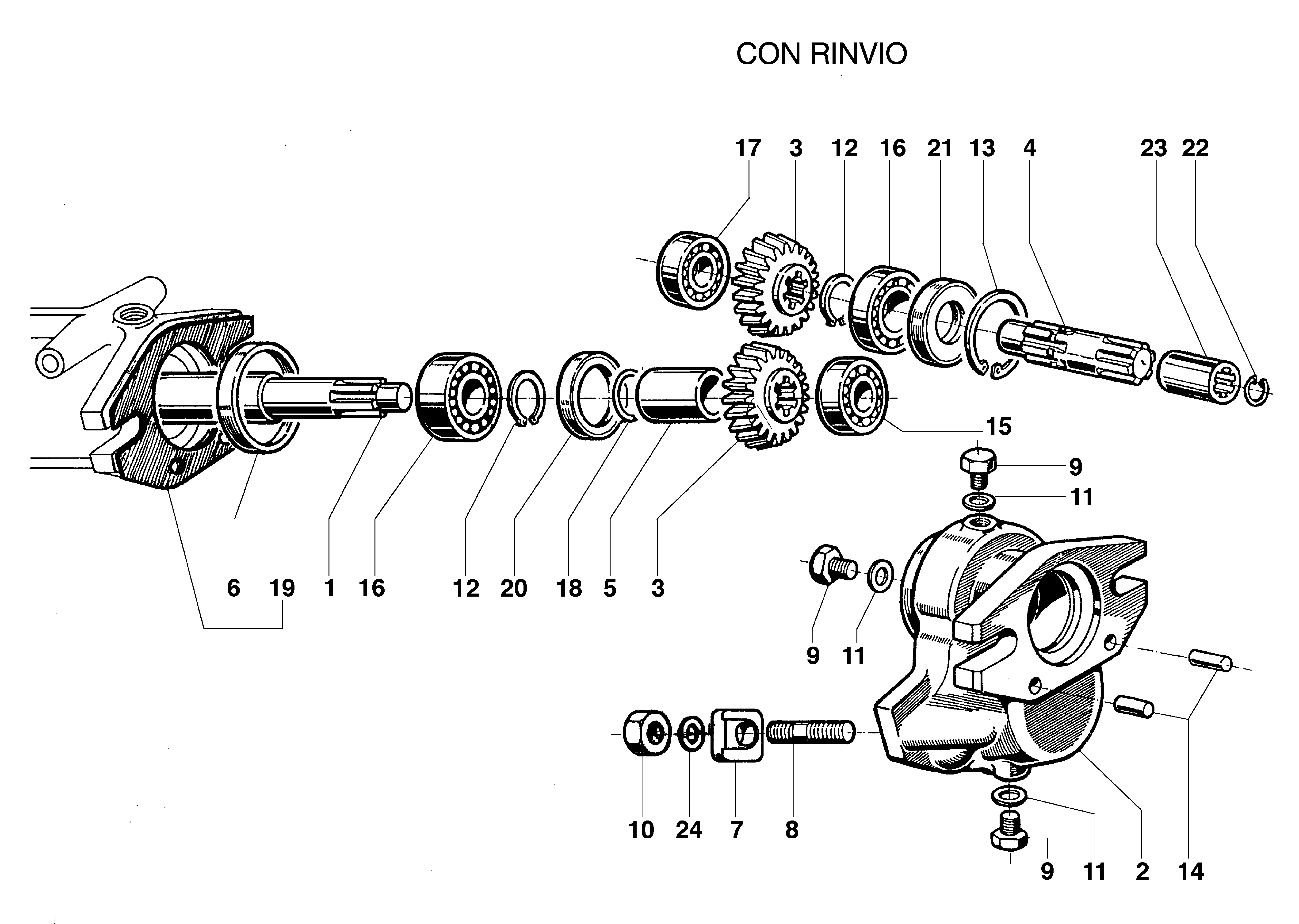

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | K4303580 | Pignon | Nous contacter | Voir la pièce |
| 2 | YK4302720F | Boite engrenage | Nous contacter | Voir la pièce |
| 3 | K4302730R | Engrenage | Non reliée | |
| 3 | K4302730R | Engrenage | Non reliée | |
| 4 | K4302740R | Arbre | Non reliée | |
| 5 | K4302780 | Entretoise | Nous contacter | Voir la pièce |
| 6 | K4302790 | Anneau | Nous contacter | Voir la pièce |
| 7 | YK4302510 | Support | Disponible | Voir la pièce |
| 8 | N3864600R | Goujon | Non reliée | |
| 9 | N6310800 | Vis | Nous contacter | Voir la pièce |
| 9 | N6310800 | Vis | Nous contacter | Voir la pièce |
| 9 | N6310800 | Vis | Nous contacter | Voir la pièce |
| 10 | K7272009 | Ecrou | Disponible | Voir la pièce |
| 11 | K8403004 | Rondelle | Nous contacter | Voir la pièce |
| 11 | K8403004 | Rondelle | Nous contacter | Voir la pièce |
| 11 | K8403004 | Rondelle | Nous contacter | Voir la pièce |
| 12 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 12 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 13 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 14 | K8504014 | Goupille | Disponible | Voir la pièce |
| 15 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 16 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 16 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 17 | YN1263860 | Roulement | Disponible | Voir la pièce |
| 18 | K7035012 | Bague or | Disponible | Voir la pièce |
| 19 | K4303490 | Joint | Disponible | Voir la pièce |
| 20 | K7032035 | Anneau | Nous contacter | Voir la pièce |
| 21 | YN0210045 | Anneau | Disponible | Voir la pièce |
| 22 | 028200019 | Anneau | Disponible | Voir la pièce |
| 23 | YK1101080 | Connexion | Disponible | Voir la pièce |
| 24 | YN4387700 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| * | 45117100 | Ensemble complet | Non reliée | |
| 40 | 40239700 | Moyeu | Non reliée | |
| 41 | 67018900 | Roulement | Disponible | Voir la pièce |
| 42 | 63006400 | Circlips | Non reliée | |
| 43 | 63000400 | Circlips | Nous contacter | Voir la pièce |
| 44 | 40239800 | Arbre | Non reliée | |
| 45 | 62009000 | Ecrou | Non reliée | |
| 46 | 61009800 | Rondelle | Non reliée | |
| 47 | 60038000 | Vis | Non reliée |
