Vue Éclatée MAXTER H4S – MAXTER DEL4S
Retrouvez les pièces détachées, références et repères disponibles pour MAXTER H4S – MAXTER DEL4S.

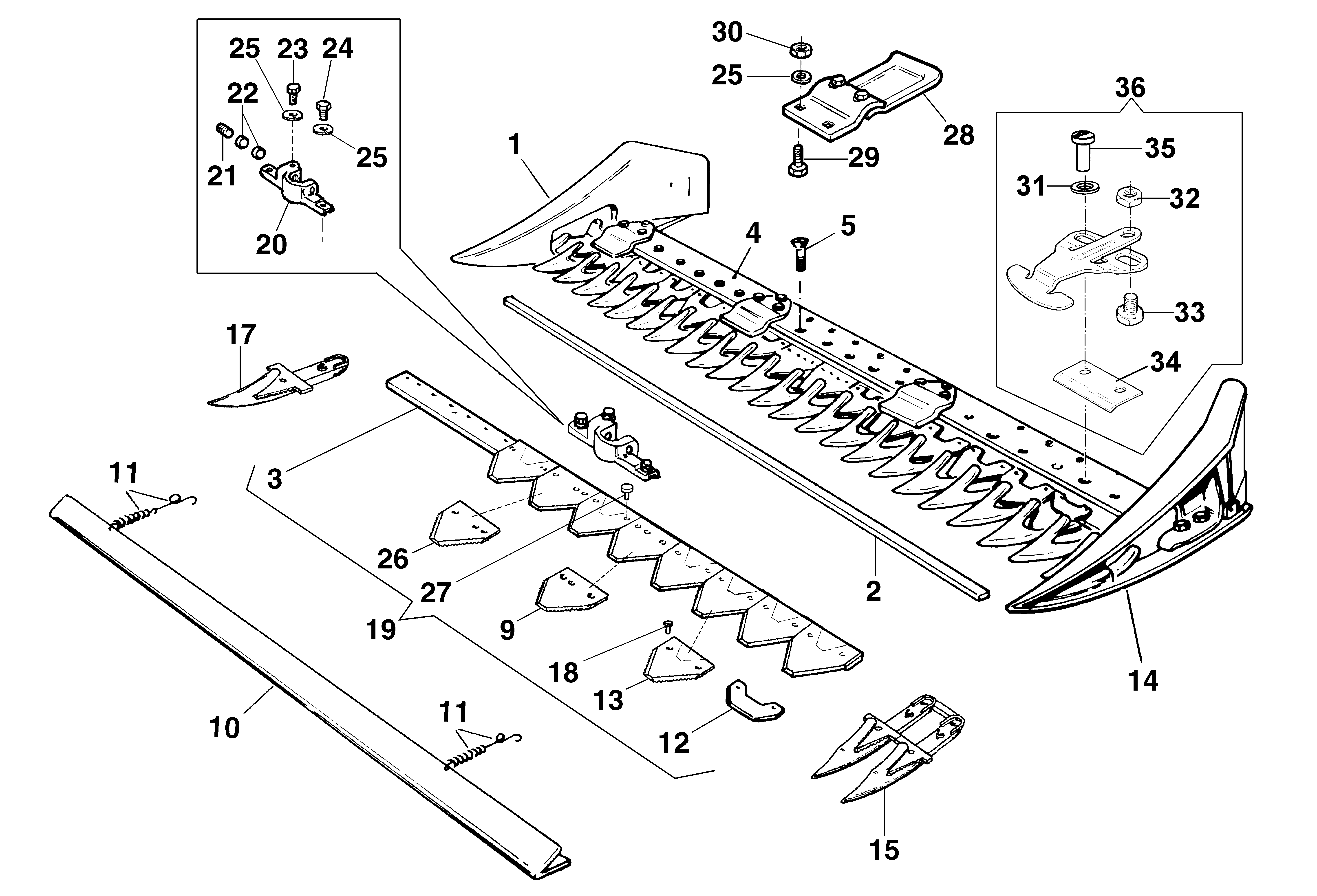

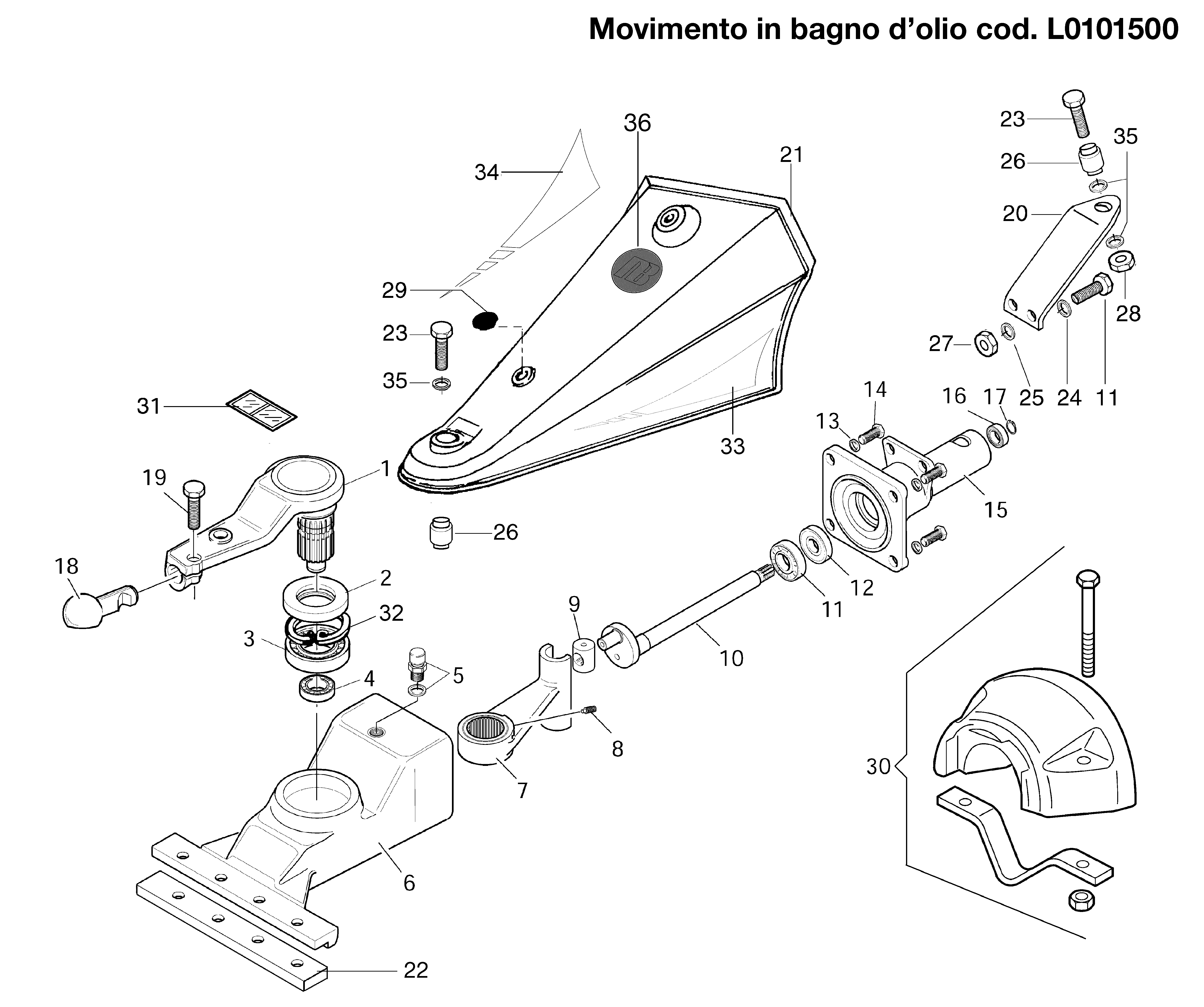

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YLS471906 | Lame complète | Nous contacter | Voir la pièce |
| 1 | YLS472306 | Lame complète | Disponible | Voir la pièce |
| 1 | YLS472506 | Lame complète | Disponible | Voir la pièce |
| 1 | YLS472906 | Lame complète | Disponible | Voir la pièce |
| 3 | LS3419225 | Barre | Nous contacter | Voir la pièce |
| 4 | LS625231 | Pivot | Disponible | Voir la pièce |
| 5 | LS310067R | Lame | Non reliée | |
| 7 | LS210612R | Rivet | Non reliée | |
| 8 | LS627027 | Plaquette | Nous contacter | Voir la pièce |
| 9 | LS623122R | Dent (double) | Non reliée | |
| 10 | LS623124 | Plaquette | Nous contacter | Voir la pièce |
| 11 | LS621139 | Support lames | Disponible | Voir la pièce |
| 12 | LS621136R | Support | Nous contacter | Voir la pièce |
| 13 | LS621230 | Serre lame | Disponible | Voir la pièce |
| 14 | LS215619R | Rivet | Disponible | Voir la pièce |
| 15 | LS621136R | Support | Nous contacter | Voir la pièce |
| 16 | LS621172 | Bloc de glissement | Disponible | Voir la pièce |
| 18 | LS625056 | Protection 97 cm | Nous contacter | Voir la pièce |
| 18 | LS625061 | Protection cm 117 | Nous contacter | Voir la pièce |
| 18 | LS625062 | Protection cm 127 | Nous contacter | Voir la pièce |
| 18 | LS625064 | Protection cm 147 | Nous contacter | Voir la pièce |
| 20 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 20 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 21 | 3916008R | Rondelle | Non reliée | |
| 22 | LS7000810 | Vis | Disponible | Voir la pièce |
| 23 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 24 | LS7190825 | Vis | Disponible | Voir la pièce |
| 24 | LS7190825 | Vis | Disponible | Voir la pièce |
| 25 | LS626918 | Plaquette | Disponible | Voir la pièce |
| 25 | LS62692310 | Complète cutter plate | Nous contacter | Voir la pièce |
| 25 | LS626924 | Plaquette | Nous contacter | Voir la pièce |
| 25 | LS626925 | Plaquette | Nous contacter | Voir la pièce |
| 26 | LS7190822 | Vis | Disponible | Voir la pièce |
| 27 | 3806063R | Vis | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69210262 | Tige | Disponible | Voir la pièce |
| 2 | N2840490 | Poignée | Disponible | Voir la pièce |
| 3 | 69210102R | Ressort | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 5 | 3906070R | Vis | Disponible | Voir la pièce |
| 6 | N5003250 | Rondelle | Nous contacter | Voir la pièce |
| 7 | 69210248R | Couvercle | Disponible | Voir la pièce |
| 8 | N1054500 | Goupille | Disponible | Voir la pièce |
| 9 | YN1060200 | Goupille | Nous contacter | Voir la pièce |
| 10 | YK1102480 | Support wheel | Nous contacter | Voir la pièce |
| 11 | 69210240R | Couteau | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 13 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 15 | YF0013531 | Arbre | Disponible | Voir la pièce |
| 16 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 17 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 18 | 3819013R | Grower | Disponible | Voir la pièce |
| 19 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 20 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 21 | F0015541M | Corps fraise | Nous contacter | Voir la pièce |
| 22 | N1482500R | Ecrou | Disponible | Voir la pièce |
| 23 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 23 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 24 | 69210246R | Support | Disponible | Voir la pièce |
| 24 | 69210246R | Support | Disponible | Voir la pièce |
| 25 | YF0013525 | Feutre | Non reliée | |
| 25 | YF0013525 | Feutre | Non reliée | |
| 26 | YN0210050 | Joint | Non reliée | |
| 26 | YN0210050 | Joint | Non reliée | |
| 27 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 27 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 28 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 28 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 29 | YN0207400 | Bague | Disponible | Voir la pièce |
| 30 | N1264051 | Roulement | Disponible | Voir la pièce |
| 31 | F0015583R | Pignon | Non reliée | |
| 32 | YN5276700 | Bouchon | Disponible | Voir la pièce |
| 33 | N1482600 | Ecrou | Disponible | Voir la pièce |
| 34 | YN0652200 | Clef | Disponible | Voir la pièce |
| 35 | F0015582R | Couronne | Non reliée | |
| 36 | K3501830R | Support | Nous contacter | Voir la pièce |
| 37 | 69210272R | Entretoise | Disponible | Voir la pièce |
| 37 | 69210272R | Entretoise | Disponible | Voir la pièce |
| 38 | N6274000 | Vis | Disponible | Voir la pièce |
| 38 | N6274000 | Vis | Disponible | Voir la pièce |
| 39 | R0000138 | Kit couteaux | Non reliée | |
| 39 | R0000138 | Kit couteaux | Non reliée | |
| 39 | R0000138 | Kit couteaux | Non reliée | |
| 40 | 322000001R | Vis | Disponible | Voir la pièce |
| 41 | 69210133R | Capot complet (80cm) | Nous contacter | Voir la pièce |
| 42 | 3056374R | Marque (Made in Italy) | Disponible | Voir la pièce |
| 43 | YF1233111 | Marque (Danger) | Nous contacter | Voir la pièce |

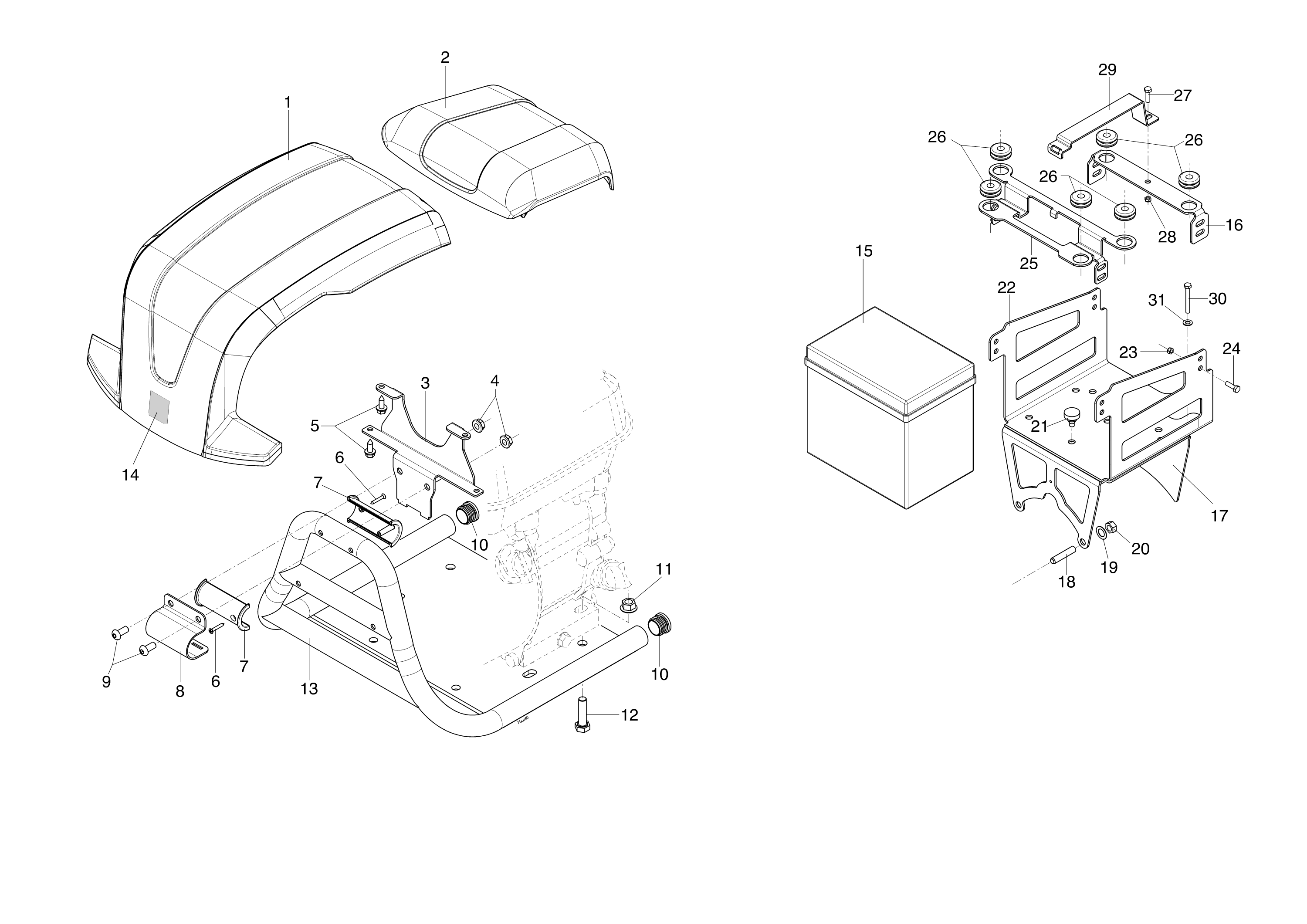

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68350120R | Coffre | Disponible | Voir la pièce |
| 2 | 68350191R | Coffre | Disponible | Voir la pièce |
| 3 | 68320281AR | Charniere | Disponible | Voir la pièce |
| 4 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 5 | YN6243654 | Vis | Disponible | Voir la pièce |
| 6 | 3960007R | Vis | Nous contacter | Voir la pièce |
| 6 | 3960007R | Vis | Nous contacter | Voir la pièce |
| 7 | 68320283AR | Bague | Nous contacter | Voir la pièce |
| 7 | 68320283AR | Bague | Nous contacter | Voir la pièce |
| 8 | 68320289AR | Charniere | Nous contacter | Voir la pièce |
| 9 | YN6255100 | Vis | Disponible | Voir la pièce |
| 10 | YN5267400 | Bouchon | Disponible | Voir la pièce |
| 10 | YN5267400 | Bouchon | Disponible | Voir la pièce |
| 11 | 3914001R | Ecrou | Disponible | Voir la pièce |
| 12 | YN6335900 | Vis | Disponible | Voir la pièce |
| 13 | 68320255AR | Support du moteur | Non reliée | |
| 13 | 68320265AR | Support du moteur | Non reliée | |
| 14 | 68350208R | Marque "staub" | Disponible | Voir la pièce |
| 15 | 68330338 | Batterie | Non reliée | |
| 16 | 68320278R | Etrier | Disponible | Voir la pièce |
| 17 | 68330250AR | Support | Nous contacter | Voir la pièce |
| 18 | YN3815300 | Goujon | Disponible | Voir la pièce |
| 19 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 20 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 21 | 68130133R | Bouchon | Nous contacter | Voir la pièce |
| 22 | 68330251AR | Support | Nous contacter | Voir la pièce |
| 23 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 24 | 3906036R | Vis | Disponible | Voir la pièce |
| 25 | 68320277R | Etrier | Disponible | Voir la pièce |
| 26 | 68350114R | Support (Capot) | Disponible | Voir la pièce |
| 26 | 68350114R | Support (Capot) | Disponible | Voir la pièce |
| 26 | 68350114R | Support (Capot) | Disponible | Voir la pièce |
| 27 | 3906036R | Vis | Disponible | Voir la pièce |
| 28 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 29 | 68320284R | Bande | Disponible | Voir la pièce |
| 30 | 310000009R | Vis | Nous contacter | Voir la pièce |
| 31 | 3918005R | Rondelle | Disponible | Voir la pièce |

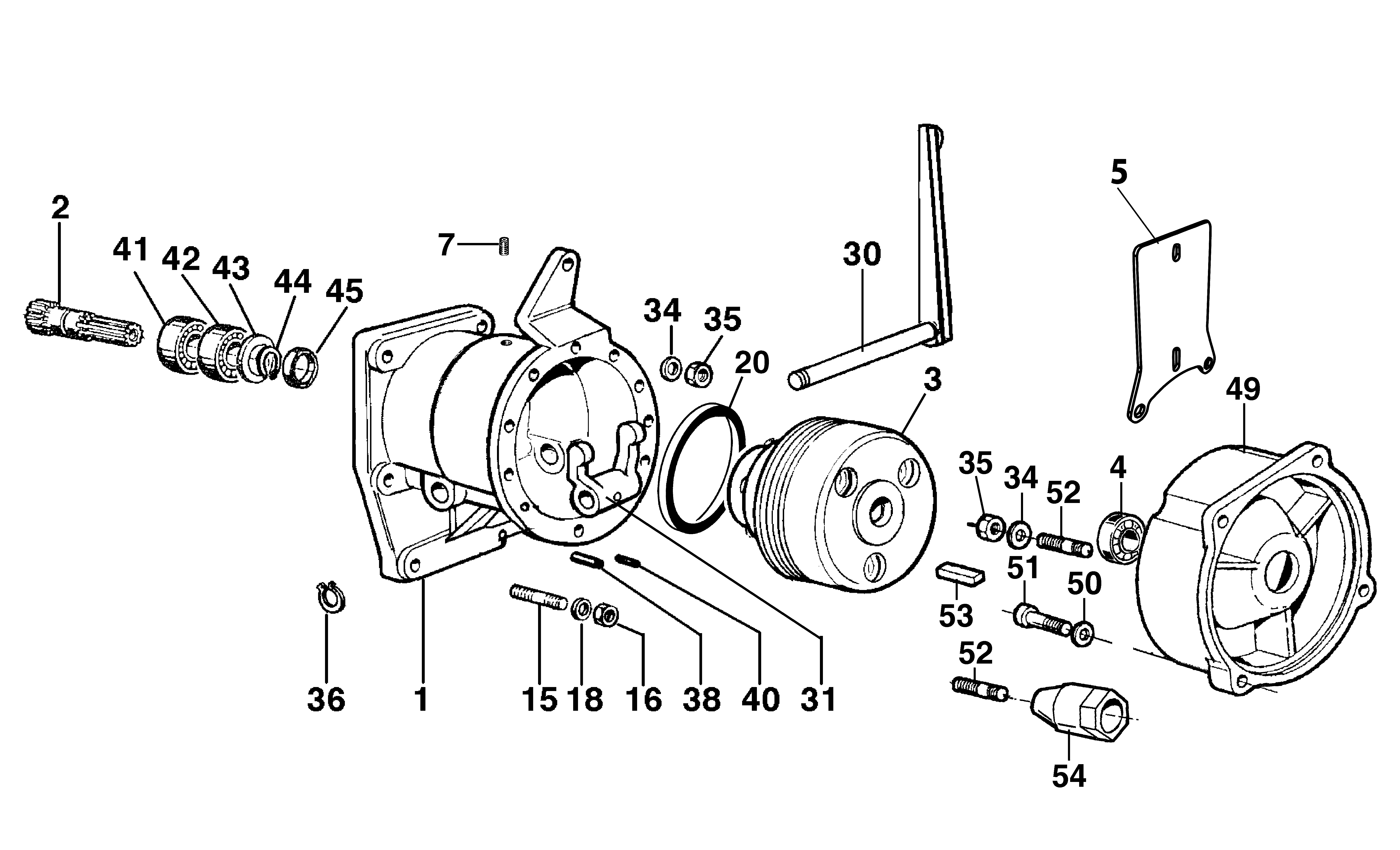

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68330103 | Cloche | Nous contacter | Voir la pièce |
| 2 | 68330098R | Arbre | Nous contacter | Voir la pièce |
| 3 | 68320118R | Embrayage multidisque | Disponible | Voir la pièce |
| 3 | 68320317R | Embrayage multidisque | Nous contacter | Voir la pièce |
| 3 | 68320323R | Embrayage multidisque | Disponible | Voir la pièce |
| 3 | 68320324R | Embrayage multidisque | Non reliée | |
| 4 | N1289300R | Roulement | Non reliée | |
| 5 | 68320299R | Support | Nous contacter | Voir la pièce |
| 7 | YN6203600 | Vis | Disponible | Voir la pièce |
| 15 | YN3815300 | Goujon | Disponible | Voir la pièce |
| 16 | YN1458000 | Écrou | Disponible | Voir la pièce |
| 18 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 20 | 68330102AR | Bague | Disponible | Voir la pièce |
| 30 | F1271632 | Axe+levier | Nous contacter | Voir la pièce |
| 31 | YF1271602 | Fourchette | Disponible | Voir la pièce |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 35 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 35 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 36 | 3024014R | Bague seeger | Disponible | Voir la pièce |
| 38 | YN5117300 | Goupille | Non reliée | |
| 40 | N5104000 | Epine | Nous contacter | Voir la pièce |
| 41 | N1259200 | Roulement | Disponible | Voir la pièce |
| 42 | N1259400 | Roulement | Nous contacter | Voir la pièce |
| 43 | N5002650 | Epaisseur | Nous contacter | Voir la pièce |
| 44 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 45 | N0205850 | Anneau | Disponible | Voir la pièce |
| 49 | 68320117AR | Flasque | Disponible | Voir la pièce |
| 50 | YN4376400 | Rondelle | Disponible | Voir la pièce |
| 51 | N6309800 | Pièces kit | Nous contacter | Voir la pièce |
| 51 | YN6309790 | Vis | Disponible | Voir la pièce |
| 52 | YN3812500 | Goujon | Disponible | Voir la pièce |
| 52 | YN3812500 | Goujon | Disponible | Voir la pièce |
| 52 | YN3815300 | Goujon | Disponible | Voir la pièce |
| 52 | YN3815300 | Goujon | Disponible | Voir la pièce |
| 53 | N0648090 | Languette | Nous contacter | Voir la pièce |
| 54 | YF1290007B | Côno embrayage | Nous contacter | Voir la pièce |

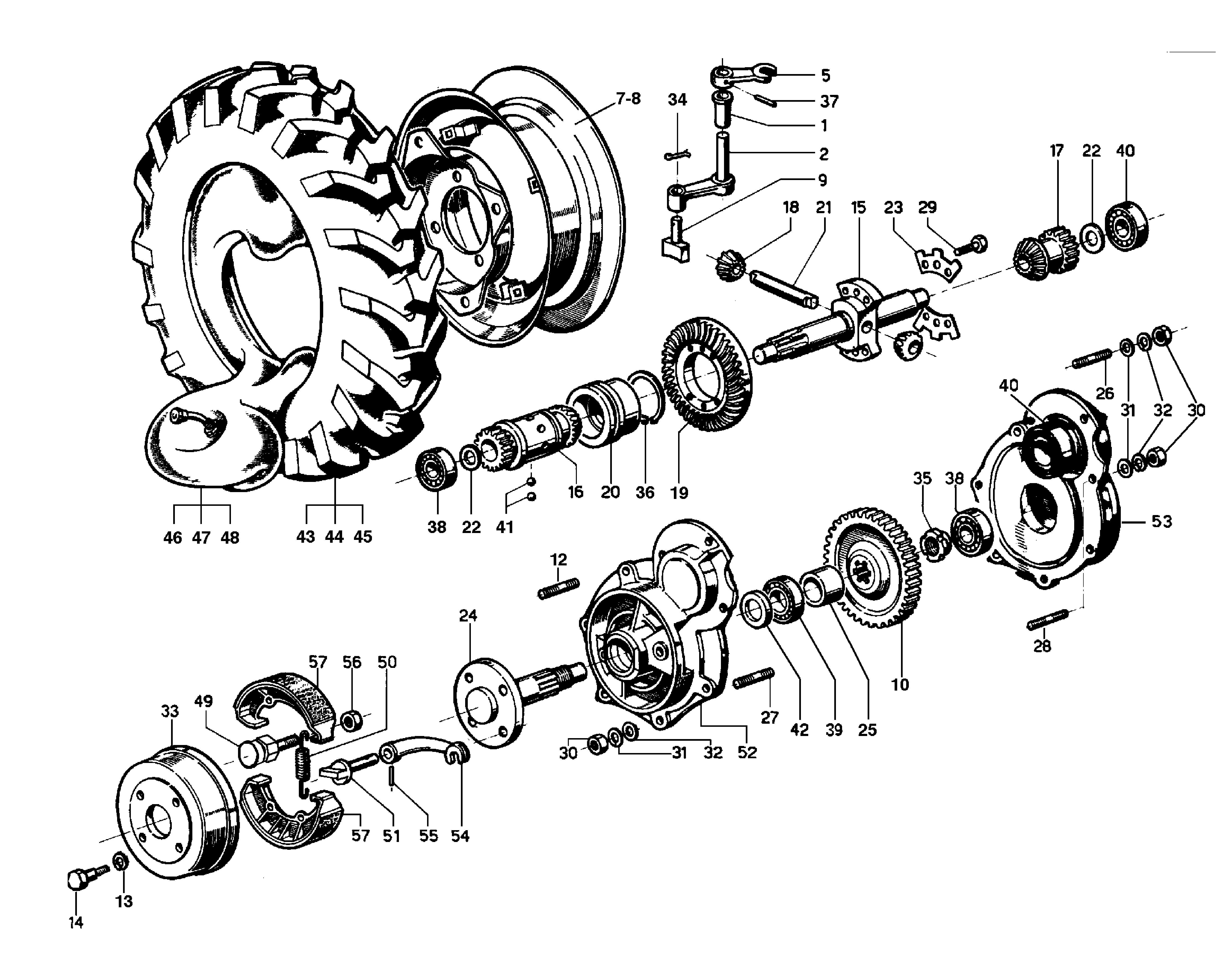

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | K4303540 | Couronne dentée | Nous contacter | Voir la pièce |
| 2 | 68330097AR | Engrenage | Nous contacter | Voir la pièce |
| 3 | 68330203R | Engrenage | Nous contacter | Voir la pièce |
| 4 | K4301260 | Bague | Disponible | Voir la pièce |
| 4 | K4301260 | Bague | Disponible | Voir la pièce |
| 4 | K4301260 | Bague | Disponible | Voir la pièce |
| 5 | K4301280R | Roue parasite | Non reliée | |
| 6 | YK4301290 | Engrenage | Nous contacter | Voir la pièce |
| 7 | K4302050R | Arbre | Non reliée | |
| 8 | YK4301330 | Arbre | Disponible | Voir la pièce |
| 9 | K1100310 | Bague | Nous contacter | Voir la pièce |
| 10 | 68330200R | Arbre | Nous contacter | Voir la pièce |
| 11 | YK4301710 | Engrenage | Nous contacter | Voir la pièce |
| 12 | K4301570R | Engrenage | Non reliée | |
| 13 | K4301580R | Engrenage | Non reliée | |
| 14 | 68330096R | Roue parasite | Disponible | Voir la pièce |
| 15 | YK4306760 | Pivot | Disponible | Voir la pièce |
| 16 | K4301340 | Bague | Nous contacter | Voir la pièce |
| 17 | K1100390 | Bague | Nous contacter | Voir la pièce |
| 18 | K1101020 | Anneau | Nous contacter | Voir la pièce |
| 19 | 68330204R | Engrenage | Nous contacter | Voir la pièce |
| 20 | 68330202R | Engrenage | Nous contacter | Voir la pièce |
| 21 | K1200180 | Rondelle | Disponible | Voir la pièce |
| 22 | N6271400 | Vis | Disponible | Voir la pièce |
| 23 | K4303760 | Entretoise | Disponible | Voir la pièce |
| 24 | K8491033 | Epaisseur | Disponible | Voir la pièce |
| 25 | K8491024 | Epaisseur | Nous contacter | Voir la pièce |
| 26 | K7544001 | Collier | Nous contacter | Voir la pièce |
| 27 | N1264600 | Roulement | Disponible | Voir la pièce |
| 28 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 29 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 29 | YN0118500 | Bague seeger | Disponible | Voir la pièce |
| 30 | YK7009001 | Anneau | Disponible | Voir la pièce |
| 30 | YK7009001 | Anneau | Disponible | Voir la pièce |
| 31 | N1265800 | Roulement | Disponible | Voir la pièce |
| 32 | N1270810 | Roulement | Nous contacter | Voir la pièce |
| 33 | K7252013 | Roulement | Nous contacter | Voir la pièce |
| 34 | 028200023R | Cage a rouleaux | Nous contacter | Voir la pièce |
| 34 | 028200023R | Cage a rouleaux | Nous contacter | Voir la pièce |
| 35 | N0209200 | Anneau | Disponible | Voir la pièce |
| 36 | K7032068 | Anneau | Nous contacter | Voir la pièce |
| 37 | 68330201R | Double engrenage | Nous contacter | Voir la pièce |
| 38 | K7011001R | Anneau | Non reliée | |
| 39 | N0109900 | Anneau | Nous contacter | Voir la pièce |
| 40 | 028200019 | Anneau | Disponible | Voir la pièce |
| 41 | F1400839 | Protection | Nous contacter | Voir la pièce |
| 42 | YK1101080 | Connexion | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YK4800320 | Tuyau | Nous contacter | Voir la pièce |
| 2 | F1361616 | Levier | Nous contacter | Voir la pièce |
| 5 | K4800360 | Levier | Nous contacter | Voir la pièce |
| 7 | 69200100 | Bandage roue | Nous contacter | Voir la pièce |
| 7 | 69200101R | Jante | Disponible | Voir la pièce |
| 8 | 69200099R | Bandage roue | Nous contacter | Voir la pièce |
| 8 | 69200107R | Bandage roue | Non reliée | |
| 9 | K4301640 | Commande | Disponible | Voir la pièce |
| 10 | K1700700R | Engrenage | Non reliée | |
| 12 | N3814800 | Goujon | Nous contacter | Voir la pièce |
| 13 | YN4390600 | Rondelle | Disponible | Voir la pièce |
| 14 | N6368550 | Vis | Disponible | Voir la pièce |
| 15 | K1200710 | Arbre | Disponible | Voir la pièce |
| 16 | K1200720 | Engrenage | Nous contacter | Voir la pièce |
| 17 | K1200730 | Engrenage | Nous contacter | Voir la pièce |
| 18 | K1200740R | Engrenage | Non reliée | |
| 19 | K4303540 | Couronne dentée | Nous contacter | Voir la pièce |
| 20 | K1200760 | Bague | Nous contacter | Voir la pièce |
| 21 | K1200770 | Axe piston | Disponible | Voir la pièce |
| 22 | K8491018 | Rondelle | Nous contacter | Voir la pièce |
| 22 | K8491018 | Rondelle | Nous contacter | Voir la pièce |
| 23 | K1200800 | Plaque | Nous contacter | Voir la pièce |
| 24 | F1360200 | Demi-essieu | Nous contacter | Voir la pièce |
| 25 | K1700710 | Entretoise | Nous contacter | Voir la pièce |
| 26 | K8231003 | Goujon | Nous contacter | Voir la pièce |
| 27 | K8233011 | Goujon | Disponible | Voir la pièce |
| 28 | YN3815300 | Goujon | Disponible | Voir la pièce |
| 29 | N6262100 | Vis | Disponible | Voir la pièce |
| 30 | YN1458000 | Écrou | Disponible | Voir la pièce |
| 30 | YN1458000 | Écrou | Disponible | Voir la pièce |
| 31 | 3819013R | Grower | Disponible | Voir la pièce |
| 31 | 3819013R | Grower | Disponible | Voir la pièce |
| 32 | 3916008R | Rondelle | Non reliée | |
| 32 | 3916008R | Rondelle | Non reliée | |
| 33 | YN2382700 | Tambour de frein | Disponible | Voir la pièce |
| 34 | K7231001 | Goupille | Disponible | Voir la pièce |
| 35 | N2102100 | Collier | Disponible | Voir la pièce |
| 36 | N0135300 | Bague seeger | Nous contacter | Voir la pièce |
| 37 | YN5115000 | Goupille élastique | Disponible | Voir la pièce |
| 38 | N1259400 | Roulement | Nous contacter | Voir la pièce |
| 38 | N1259400 | Roulement | Nous contacter | Voir la pièce |
| 39 | N1274500 | Roulement | Disponible | Voir la pièce |
| 40 | K7244004 | Roulement | Nous contacter | Voir la pièce |
| 40 | K7244004 | Roulement | Nous contacter | Voir la pièce |
| 41 | YN4743200 | Bille | Disponible | Voir la pièce |
| 42 | K7033004 | Anneau | Disponible | Voir la pièce |
| 43 | N4853500BR | Pneumatique | Non reliée | |
| 44 | N4853800 | Pneumatique | Nous contacter | Voir la pièce |
| 45 | N4856400 | Pneumatique | Nous contacter | Voir la pièce |
| 45 | N4860600A | Pneumatique | Nous contacter | Voir la pièce |
| 46 | YN4882500 | Chambre à aire | Disponible | Voir la pièce |
| 47 | N4883200 | Chambre a aire | Nous contacter | Voir la pièce |
| 48 | N4884700 | Chambre a aire | Nous contacter | Voir la pièce |
| 48 | N4888200 | Chambre a aire | Disponible | Voir la pièce |
| 49 | YF1360201A | Pivot | Non reliée | |
| 50 | YN3105100 | Ressort | Non reliée | |
| 51 | F1360202 | Pivot | Nous contacter | Voir la pièce |
| 51 | F1360203 | Pivot | Nous contacter | Voir la pièce |
| 52 | YF1360205 | Couvercle | Nous contacter | Voir la pièce |
| 53 | F1360206R | Couvercle | Non reliée | |
| 54 | K0104860 | Levier | Disponible | Voir la pièce |
| 55 | YN5117300 | Goupille | Non reliée | |
| 56 | N1474600 | Écrou | Disponible | Voir la pièce |
| 57 | YN2362700 | Mâchoire de frein | Non reliée | |
| 57 | YN2362700 | Mâchoire de frein | Non reliée |

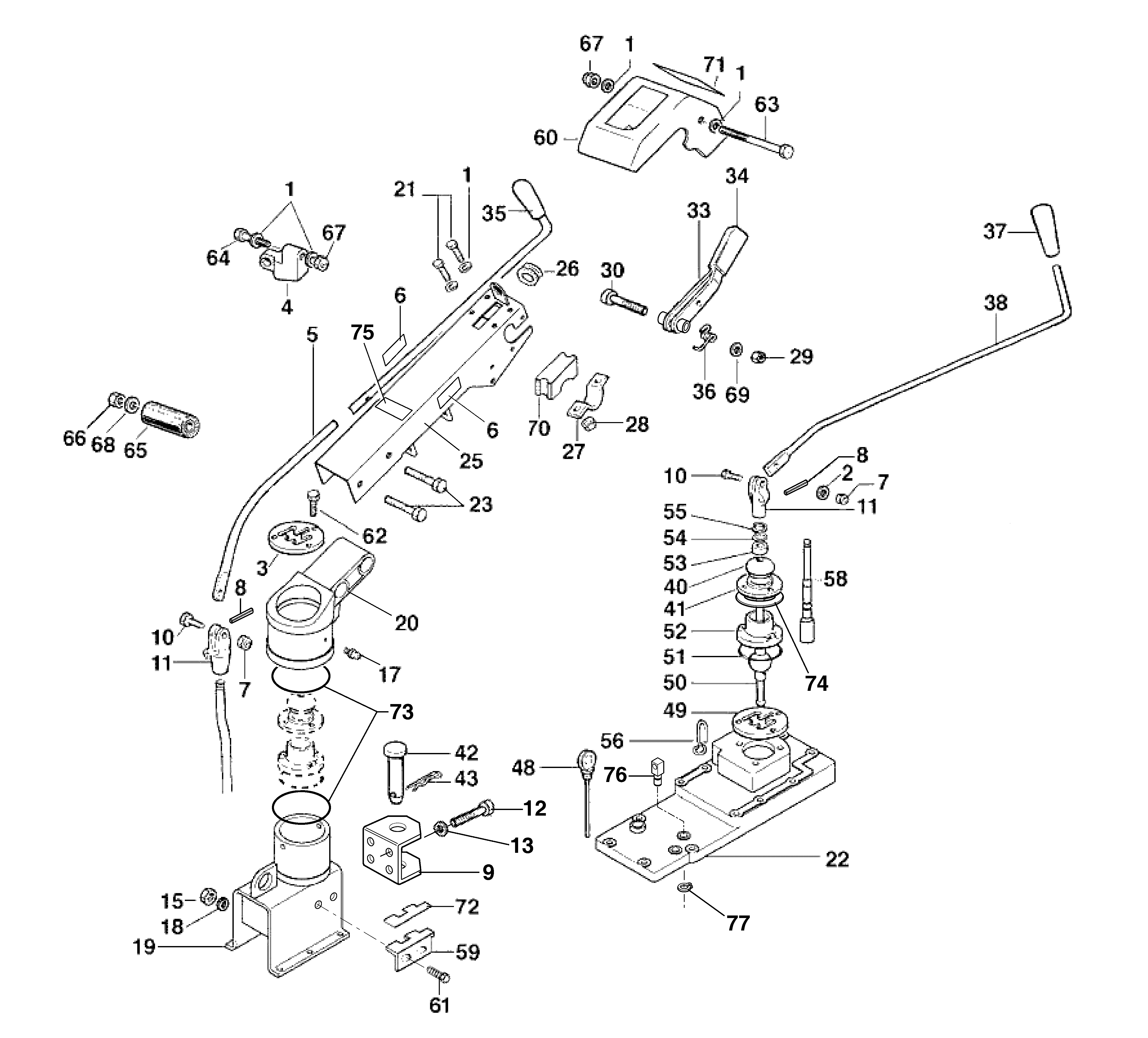

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3916008R | Rondelle | Non reliée | |
| 1 | 3916008R | Rondelle | Non reliée | |
| 1 | 3916008R | Rondelle | Non reliée | |
| 1 | 3916008R | Rondelle | Non reliée | |
| 2 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 3 | F1361623 | Indicateur | Disponible | Voir la pièce |
| 4 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 5 | YF1361622 | Coulisseau | Nous contacter | Voir la pièce |
| 6 | 68330232R | Marque (maxter del 4s) | Nous contacter | Voir la pièce |
| 6 | 68330232R | Marque (maxter del 4s) | Nous contacter | Voir la pièce |
| 6 | 68330233R | Marque (maxter h4s) | Disponible | Voir la pièce |
| 6 | 68330233R | Marque (maxter h4s) | Disponible | Voir la pièce |
| 7 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 7 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 8 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 8 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 9 | YF1364706 | Towing hitch | Disponible | Voir la pièce |
| 10 | 3906016R | Vis | Disponible | Voir la pièce |
| 10 | 3906016R | Vis | Disponible | Voir la pièce |
| 11 | K0501070 | Douille | Nous contacter | Voir la pièce |
| 11 | K0501070 | Douille | Nous contacter | Voir la pièce |
| 12 | YN6322000 | Vis | Disponible | Voir la pièce |
| 13 | 3819014R | Grower | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 17 | 58040180R | Graisseur | Nous contacter | Voir la pièce |
| 18 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 19 | 68330175FR | Support du colonne | Nous contacter | Voir la pièce |
| 20 | 68330145R | Crochet | Nous contacter | Voir la pièce |
| 21 | YN6289250 | Vis | Disponible | Voir la pièce |
| 22 | F1360800 | Couvercle | Nous contacter | Voir la pièce |
| 23 | N6411100 | Vis | Nous contacter | Voir la pièce |
| 25 | 68330146R | Colonne | Nous contacter | Voir la pièce |
| 26 | YK2203010 | Passe-câble | Disponible | Voir la pièce |
| 27 | YF1151601 | Etau | Disponible | Voir la pièce |
| 28 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 29 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 30 | N6363500 | Vis | Nous contacter | Voir la pièce |
| 33 | F1361614 | Levier | Nous contacter | Voir la pièce |
| 34 | YN2840480 | Poignée | Disponible | Voir la pièce |
| 35 | YN3753600 | Pommeau | Disponible | Voir la pièce |
| 36 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 37 | K8211007 | Pommeau | Nous contacter | Voir la pièce |
| 38 | F1361612R | Coulisseau | Non reliée | |
| 40 | K2201420 | Capot | Nous contacter | Voir la pièce |
| 41 | K4301440R | Bouchon de protection | Non reliée | |
| 42 | N0803500AR | Axe piston | Non reliée | |
| 43 | YN5150800 | Goupille | Disponible | Voir la pièce |
| 48 | K4304320A | Tige | Nous contacter | Voir la pièce |
| 49 | F1360801 | Sélecteur (Changement de vitesse) | Nous contacter | Voir la pièce |
| 50 | F1361601 | Levier | Nous contacter | Voir la pièce |
| 51 | K7035028 | Bague or | Nous contacter | Voir la pièce |
| 52 | K1200260 | Couvercle | Nous contacter | Voir la pièce |
| 53 | K0105000R | Bouchon | Nous contacter | Voir la pièce |
| 54 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 55 | K7002003 | Anneau | Disponible | Voir la pièce |
| 56 | F1271626 | Guide | Nous contacter | Voir la pièce |
| 58 | F1361604 | Levier | Nous contacter | Voir la pièce |
| 59 | F1361621 | Sélecteur | Nous contacter | Voir la pièce |
| 60 | 68330160 | Couvercle supérieur | Nous contacter | Voir la pièce |
| 61 | YN6247400 | Vis | Disponible | Voir la pièce |
| 62 | 3901062R | Vis | Disponible | Voir la pièce |
| 63 | N6307900 | Vis | Nous contacter | Voir la pièce |
| 64 | 3806076R | Vis | Disponible | Voir la pièce |
| 65 | YN4924250 | Silencieux | Nous contacter | Voir la pièce |
| 66 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 67 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 67 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 67 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 68 | N4384360 | Rondelle | Disponible | Voir la pièce |
| 69 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 70 | YF1181646 | Support | Disponible | Voir la pièce |
| 71 | 68330238R | Marque | Nous contacter | Voir la pièce |
| 72 | 68330239R | Marque | Nous contacter | Voir la pièce |
| 73 | N0315950 | Bague or | Nous contacter | Voir la pièce |
| 74 | F1361630 | Rondelle | Nous contacter | Voir la pièce |
| 75 | 68350211R | Etiquette (Ergonomic handling system) | Nous contacter | Voir la pièce |
| 76 | F1361615 | Arrêt (Gaine) | Nous contacter | Voir la pièce |
| 77 | 3024012R | Bague seeger | Disponible | Voir la pièce |

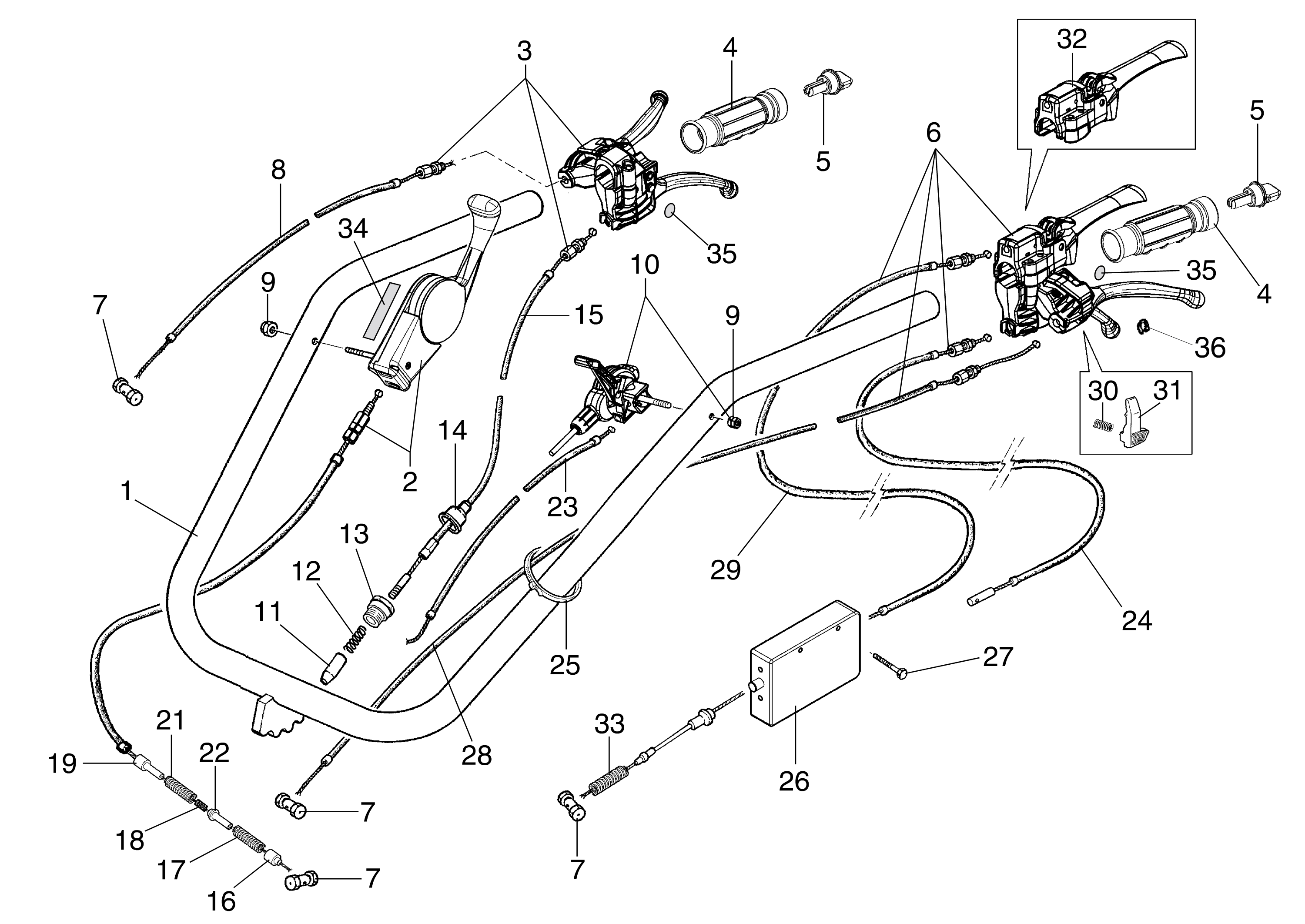

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68330216BR | Guidon | Nous contacter | Voir la pièce |
| 2 | 68330214BR | Levier (Complète) | Non reliée | |
| 3 | 68330213AR | Levier (Complète) | Disponible | Voir la pièce |
| 4 | 68320126R | Poignée | Disponible | Voir la pièce |
| 4 | 68320126R | Poignée | Disponible | Voir la pièce |
| 5 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 5 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 6 | 68330208AR | Levier (complète) | Disponible | Voir la pièce |
| 7 | YN5901500 | Etau | Disponible | Voir la pièce |
| 7 | YN5901500 | Etau | Disponible | Voir la pièce |
| 7 | YN5901500 | Etau | Disponible | Voir la pièce |
| 7 | YN5901500 | Etau | Disponible | Voir la pièce |
| 8 | 68330244R | Gaine du type bowden | Disponible | Voir la pièce |
| 9 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 9 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | 3044011R | Jeu (câble moteur-stop - manette gaz - interrupteur) | Disponible | Voir la pièce |
| 10 | 3044024AR | Interrupteur/accélérateur | Disponible | Voir la pièce |
| 11 | 68330226AR | Obturateur | Disponible | Voir la pièce |
| 12 | YN3109400 | Ressort | Disponible | Voir la pièce |
| 13 | YK3502660 | Bouchon | Disponible | Voir la pièce |
| 14 | 66060614R | Anneau ressort | Disponible | Voir la pièce |
| 15 | 68330243R | Gaine du type bowden | Disponible | Voir la pièce |
| 16 | YK4300680 | Bouchon | Disponible | Voir la pièce |
| 17 | YK7903021 | Ressort | Nous contacter | Voir la pièce |
| 18 | YK7903004 | Ressort | Nous contacter | Voir la pièce |
| 19 | YK1101850 | Guide ressort | Nous contacter | Voir la pièce |
| 21 | YK7903018 | Ressort | Nous contacter | Voir la pièce |
| 22 | YK4300670 | Bouchon | Nous contacter | Voir la pièce |
| 23 | 68330187R | Transmission (gaine du type bowden) | Disponible | Voir la pièce |
| 24 | 68350245R | Gaine du type bowden | Nous contacter | Voir la pièce |
| 25 | YN1762150 | Bande | Disponible | Voir la pièce |
| 26 | 68350179R | Dispositif ehs | Disponible | Voir la pièce |
| 27 | 3801017R | Vis | Disponible | Voir la pièce |
| 28 | 68330244R | Gaine du type bowden | Disponible | Voir la pièce |
| 29 | 68330246AR | Gaine du type bowden | Non reliée | |
| 30 | 68310074R | Ressort | Disponible | Voir la pièce |
| 31 | 68310073R | Interrupteur | Disponible | Voir la pièce |
| 32 | 68330249R | Levier | Disponible | Voir la pièce |
| 33 | 68310058R | Ressort | Disponible | Voir la pièce |
| 34 | 68320273 | Marque | Nous contacter | Voir la pièce |
| 35 | 68350196R | Marque | Nous contacter | Voir la pièce |
| 35 | 68350196R | Marque | Nous contacter | Voir la pièce |
| 36 | F1370413 | Arrêt | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801027R | Vis | Disponible | Voir la pièce |
| 2 | YF1294702 | Guide | Disponible | Voir la pièce |
| 3 | YN3118700 | Ressort | Disponible | Voir la pièce |
| 4 | YF1054710 | Obturateur | Disponible | Voir la pièce |
| 5 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 6 | YF1303110D | Flasque | Nous contacter | Voir la pièce |
| 7 | 3801022R | Vis | Non reliée | |
| 8 | 3049016R | Bague or | Disponible | Voir la pièce |
| 9 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 10 | YF1294701 | Plaquette | Disponible | Voir la pièce |
| 11 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 12 | YF1294700 | Levier | Disponible | Voir la pièce |
| 13 | YF1303111 | Manchon | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69220069R | Bielle | Non reliée | |
| 2 | YN0222805 | Bague | Disponible | Voir la pièce |
| 3 | YN1289200 | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 5 | YK4101420 | Bouchon | Disponible | Voir la pièce |
| 6 | F1303100B | Demi-boite | Non reliée | |
| 7 | F1303102DR | Bielle | Nous contacter | Voir la pièce |
| 8 | N6251000R | Vis | Non reliée | |
| 9 | YF1303106 | Interrupteur | Disponible | Voir la pièce |
| 10 | F1303108R | Arbre | Non reliée | |
| 11 | YN1272501 | Roulement | Disponible | Voir la pièce |
| 11 | YN1272501 | Roulement | Disponible | Voir la pièce |
| 12 | YN0210045 | Anneau | Disponible | Voir la pièce |
| 13 | 3819014R | Grower | Disponible | Voir la pièce |
| 14 | 3806094R | Vis | Disponible | Voir la pièce |
| 15 | F1303101BR | Couvercle | Nous contacter | Voir la pièce |
| 16 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 17 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 18 | YF1303155B | Pivot | Disponible | Voir la pièce |
| 19 | 3806094R | Vis | Disponible | Voir la pièce |
| 20 | F1303128 | Support | Nous contacter | Voir la pièce |
| 21 | F1303136 | Capot | Nous contacter | Voir la pièce |
| 22 | L0081100 | Epaisseur | Nous contacter | Voir la pièce |
| 23 | N6399710 | Vis | Disponible | Voir la pièce |
| 23 | N6399710 | Vis | Disponible | Voir la pièce |
| 24 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3916008R | Rondelle | Non reliée | |
| 26 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 26 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 27 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 28 | YN1470200 | Ecrou | Nous contacter | Voir la pièce |
| 29 | YN5265900 | Bouchon | Disponible | Voir la pièce |
| 30 | L0105700 | Jeu (contrepoids) | Disponible | Voir la pièce |
| 31 | N5381650 | Marque (danger) | Disponible | Voir la pièce |
| 32 | N0140800 | Bague seeger | Nous contacter | Voir la pièce |
| 33 | 68910014 | Marque | Disponible | Voir la pièce |
| 34 | 68910015 | Marque | Disponible | Voir la pièce |
| 35 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 35 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 36 | 68250018R | Etiquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69229098 | Pair of directional guides for cutterbar | Disponible | Voir la pièce |
| 2 | 69220017 | Tige | Disponible | Voir la pièce |
| 2 | F0591593R | Barre 1270 | Non reliée | |
| 2 | F0712027 | Barre 950 | Nous contacter | Voir la pièce |
| 2 | F1073220R | Guide | Non reliée | |
| 3 | 69220023 | Tige | Nous contacter | Voir la pièce |
| 4 | F1303116 | Plaquette | Nous contacter | Voir la pièce |
| 4 | F1303117 | Plaquette | Nous contacter | Voir la pièce |
| 4 | F1303118 | Plaquette | Nous contacter | Voir la pièce |
| 4 | F1303119 | Plaquette | Disponible | Voir la pièce |
| 5 | YN6325400 | Vis | Disponible | Voir la pièce |
| 9 | F1073377R | Section d. | Disponible | Voir la pièce |
| 10 | - | N | Non reliée | |
| 11 | - | N | Non reliée | |
| 11 | - | N | Non reliée | |
| 12 | F1073317 | Plaquette | Nous contacter | Voir la pièce |
| 13 | YF0582091 | Lame | Disponible | Voir la pièce |
| 14 | 69229098 | Pair of directional guides for cutterbar | Disponible | Voir la pièce |
| 15 | F0582688R | Jeu de dents | Nous contacter | Voir la pièce |
| 17 | F0582738 | Dent | Nous contacter | Voir la pièce |
| 18 | YN0886600 | Rivet | Disponible | Voir la pièce |
| 19 | YF1073383 | Lame 950 | Disponible | Voir la pièce |
| 19 | YF1073384 | Lame | Disponible | Voir la pièce |
| 19 | YF1073385 | Lame 1270 | Nous contacter | Voir la pièce |
| 19 | YF1073386 | Lame | Nous contacter | Voir la pièce |
| 20 | YF1073376B | Entraineur | Disponible | Voir la pièce |
| 21 | N6433900R | Vis chc | Non reliée | |
| 22 | YF1073364 | Pastille | Disponible | Voir la pièce |
| 23 | YN6262200 | Vis | Disponible | Voir la pièce |
| 24 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 26 | F1073378R | Lame | Disponible | Voir la pièce |
| 27 | F1073261 | Rivet | Disponible | Voir la pièce |
| 28 | 69220024R | Traîneau complète | Nous contacter | Voir la pièce |
| 29 | 3806070R | Vis | Disponible | Voir la pièce |
| 30 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 31 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 32 | N1462800 | Écrou | Nous contacter | Voir la pièce |
| 33 | N6314900 | Vis | Disponible | Voir la pièce |
| 34 | LS621197 | Serre lame | Nous contacter | Voir la pièce |
| 35 | N6333300 | Vis | Disponible | Voir la pièce |
| 36 | 69220047 | Jeu serre lame | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| * | 45117100 | Ensemble complet | Non reliée | |
| 40 | 40239700 | Moyeu | Non reliée | |
| 41 | 67018900 | Roulement | Disponible | Voir la pièce |
| 42 | 63006400 | Circlips | Non reliée | |
| 43 | 63000400 | Circlips | Nous contacter | Voir la pièce |
| 44 | 40239800 | Arbre | Non reliée | |
| 45 | 62009000 | Ecrou | Non reliée | |
| 46 | 61009800 | Rondelle | Non reliée | |
| 47 | 60038000 | Vis | Non reliée |
