Vue Éclatée MAXTER H
Retrouvez les pièces détachées, références et repères disponibles pour MAXTER H.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69210262 | Tige | Disponible | Voir la pièce |
| 2 | N2840490 | Poignée | Disponible | Voir la pièce |
| 3 | 69210102R | Ressort | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 5 | 3906070R | Vis | Disponible | Voir la pièce |
| 6 | N5003250 | Rondelle | Nous contacter | Voir la pièce |
| 7 | 69210248R | Couvercle | Disponible | Voir la pièce |
| 8 | N1054500 | Goupille | Disponible | Voir la pièce |
| 9 | YN1060200 | Goupille | Nous contacter | Voir la pièce |
| 10 | YK1102480 | Support wheel | Nous contacter | Voir la pièce |
| 11 | 69210240R | Couteau | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 13 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 15 | YF0013531 | Arbre | Disponible | Voir la pièce |
| 16 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 17 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 18 | 3819013R | Grower | Disponible | Voir la pièce |
| 19 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 20 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 21 | F0015541M | Corps fraise | Nous contacter | Voir la pièce |
| 22 | N1482500R | Ecrou | Disponible | Voir la pièce |
| 23 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 23 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 24 | 69210246R | Support | Disponible | Voir la pièce |
| 24 | 69210246R | Support | Disponible | Voir la pièce |
| 25 | YF0013525 | Feutre | Non reliée | |
| 25 | YF0013525 | Feutre | Non reliée | |
| 26 | YN0210050 | Joint | Non reliée | |
| 26 | YN0210050 | Joint | Non reliée | |
| 27 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 27 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 28 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 28 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 29 | YN0207400 | Bague | Disponible | Voir la pièce |
| 30 | N1264051 | Roulement | Disponible | Voir la pièce |
| 31 | F0015583R | Pignon | Non reliée | |
| 32 | YN5276700 | Bouchon | Disponible | Voir la pièce |
| 33 | N1482600 | Ecrou | Disponible | Voir la pièce |
| 34 | YN0652200 | Clef | Disponible | Voir la pièce |
| 35 | F0015582R | Couronne | Non reliée | |
| 36 | K3501830R | Support | Nous contacter | Voir la pièce |
| 37 | 69210272R | Entretoise | Disponible | Voir la pièce |
| 37 | 69210272R | Entretoise | Disponible | Voir la pièce |
| 38 | N6274000 | Vis | Disponible | Voir la pièce |
| 38 | N6274000 | Vis | Disponible | Voir la pièce |
| 39 | R0000138 | Kit couteaux | Non reliée | |
| 39 | R0000138 | Kit couteaux | Non reliée | |
| 39 | R0000138 | Kit couteaux | Non reliée | |
| 40 | 322000001R | Vis | Disponible | Voir la pièce |
| 41 | 69210133R | Capot complet (80cm) | Nous contacter | Voir la pièce |
| 42 | 3056374R | Marque (Made in Italy) | Disponible | Voir la pièce |
| 43 | YF1233111 | Marque (Danger) | Nous contacter | Voir la pièce |

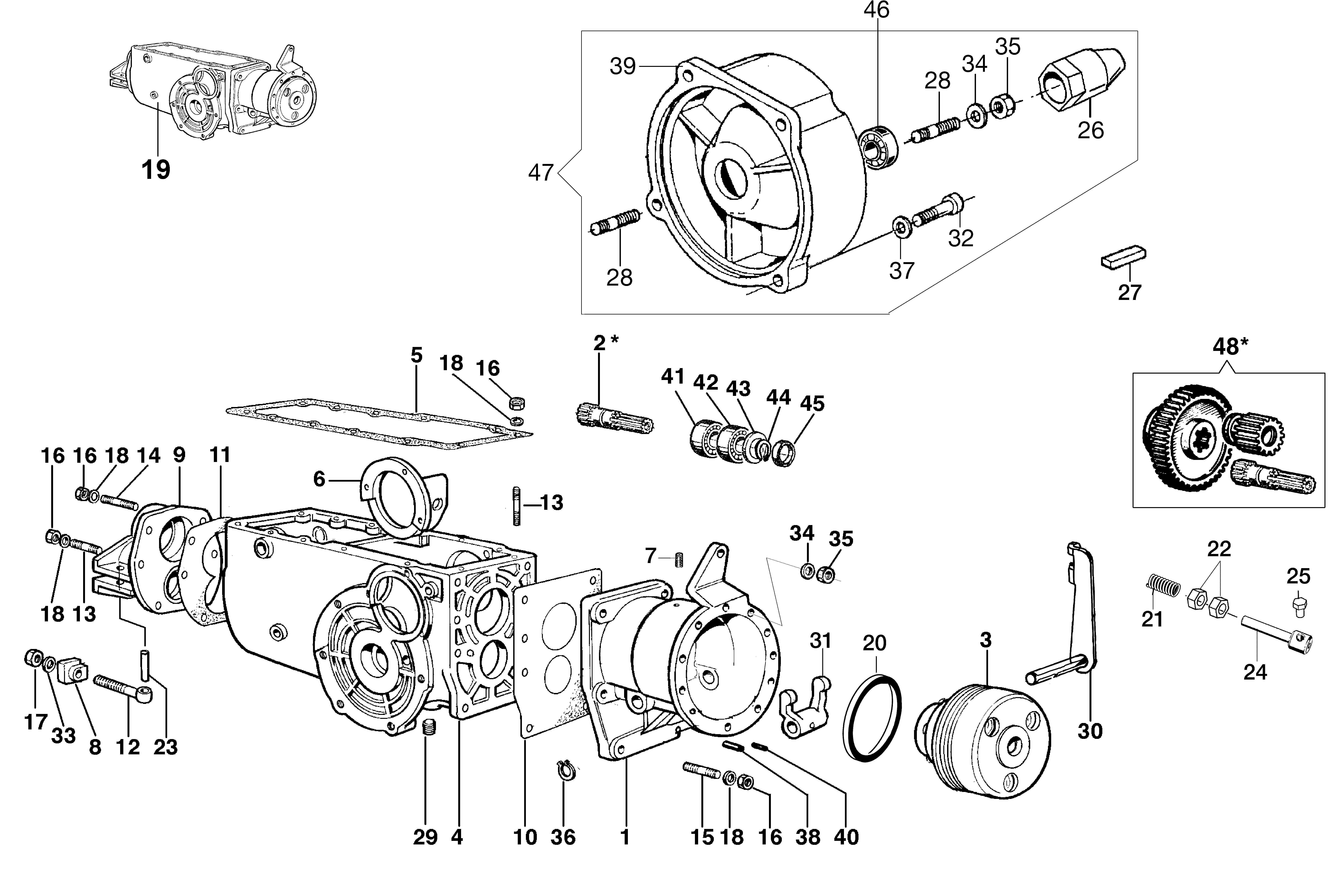

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68330103 | Cloche | Nous contacter | Voir la pièce |
| 2 | YF1270813 | 1 | Nous contacter | Voir la pièce |
| 3 | 68320118R | Embrayage multidisque | Disponible | Voir la pièce |
| 3 | 68320323R | Embrayage multidisque | Disponible | Voir la pièce |
| 4 | K4306367 | Boîte à vitesse | Nous contacter | Voir la pièce |
| 5 | K4300320 | 1 | Nous contacter | Voir la pièce |
| 6 | K4300850C | Support | Nous contacter | Voir la pièce |
| 7 | YN6203600 | Vis | Disponible | Voir la pièce |
| 8 | YK4302510 | Support | Disponible | Voir la pièce |
| 9 | K1100420UR | Support | Non reliée | |
| 10 | K1100670 | 1 | Nous contacter | Voir la pièce |
| 11 | YK1100700 | 1 | Disponible | Voir la pièce |
| 12 | YK1100980 | Vis | Disponible | Voir la pièce |
| 13 | N3814800 | Goujon | Nous contacter | Voir la pièce |
| 13 | N3814800 | Goujon | Nous contacter | Voir la pièce |
| 14 | K8233011 | Goujon | Disponible | Voir la pièce |
| 15 | YN3815300 | Goujon | Disponible | Voir la pièce |
| 16 | YN1458000 | Écrou | Disponible | Voir la pièce |
| 16 | YN1458000 | Écrou | Disponible | Voir la pièce |
| 16 | YN1458000 | Écrou | Disponible | Voir la pièce |
| 16 | YN1458000 | Écrou | Disponible | Voir la pièce |
| 17 | N1469200R | Écrou | Non reliée | |
| 18 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 18 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 18 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 18 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 19 | 68332020 | 1 | Nous contacter | Voir la pièce |
| 19 | 68332061 | Ensemble (boite de vitesses) | Nous contacter | Voir la pièce |
| 20 | 68330102AR | Bague | Disponible | Voir la pièce |
| 21 | 68320160R | 1 | Disponible | Voir la pièce |
| 22 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 23 | K8503042R | Epine | Non reliée | |
| 24 | 68320148 | Arrêt (fil) | Disponible | Voir la pièce |
| 25 | 302000024 | Vis | Nous contacter | Voir la pièce |
| 26 | YF1290007B | Côno embrayage | Nous contacter | Voir la pièce |
| 27 | N0648090 | Languette | Nous contacter | Voir la pièce |
| 28 | YN3815300 | Goujon | Disponible | Voir la pièce |
| 28 | YN3815300 | Goujon | Disponible | Voir la pièce |
| 29 | K8536004 | Bouchon | Nous contacter | Voir la pièce |
| 30 | 68330087 | 1 | Nous contacter | Voir la pièce |
| 31 | YF1271602 | Fourchette | Disponible | Voir la pièce |
| 32 | YN6309790 | Vis | Disponible | Voir la pièce |
| 33 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 35 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 35 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 36 | 3024014R | Bague seeger | Disponible | Voir la pièce |
| 37 | YN4376400 | Rondelle | Disponible | Voir la pièce |
| 38 | YN5117300 | Goupille | Non reliée | |
| 39 | 68320117AR | Flasque | Disponible | Voir la pièce |
| 40 | N5104000 | Epine | Nous contacter | Voir la pièce |
| 41 | N1259200 | Roulement | Disponible | Voir la pièce |
| 42 | N1259400 | Roulement | Nous contacter | Voir la pièce |
| 43 | N5002650 | Epaisseur | Nous contacter | Voir la pièce |
| 44 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 45 | N0205850 | Anneau | Disponible | Voir la pièce |
| 46 | N1289300R | Roulement | Non reliée | |
| 47 | 68322048R | Distanceur | Non reliée | |
| 48 | 68330100R | Kit engrenages | Nous contacter | Voir la pièce |
| 48 | 68330100R | Kit engrenages | Nous contacter | Voir la pièce |

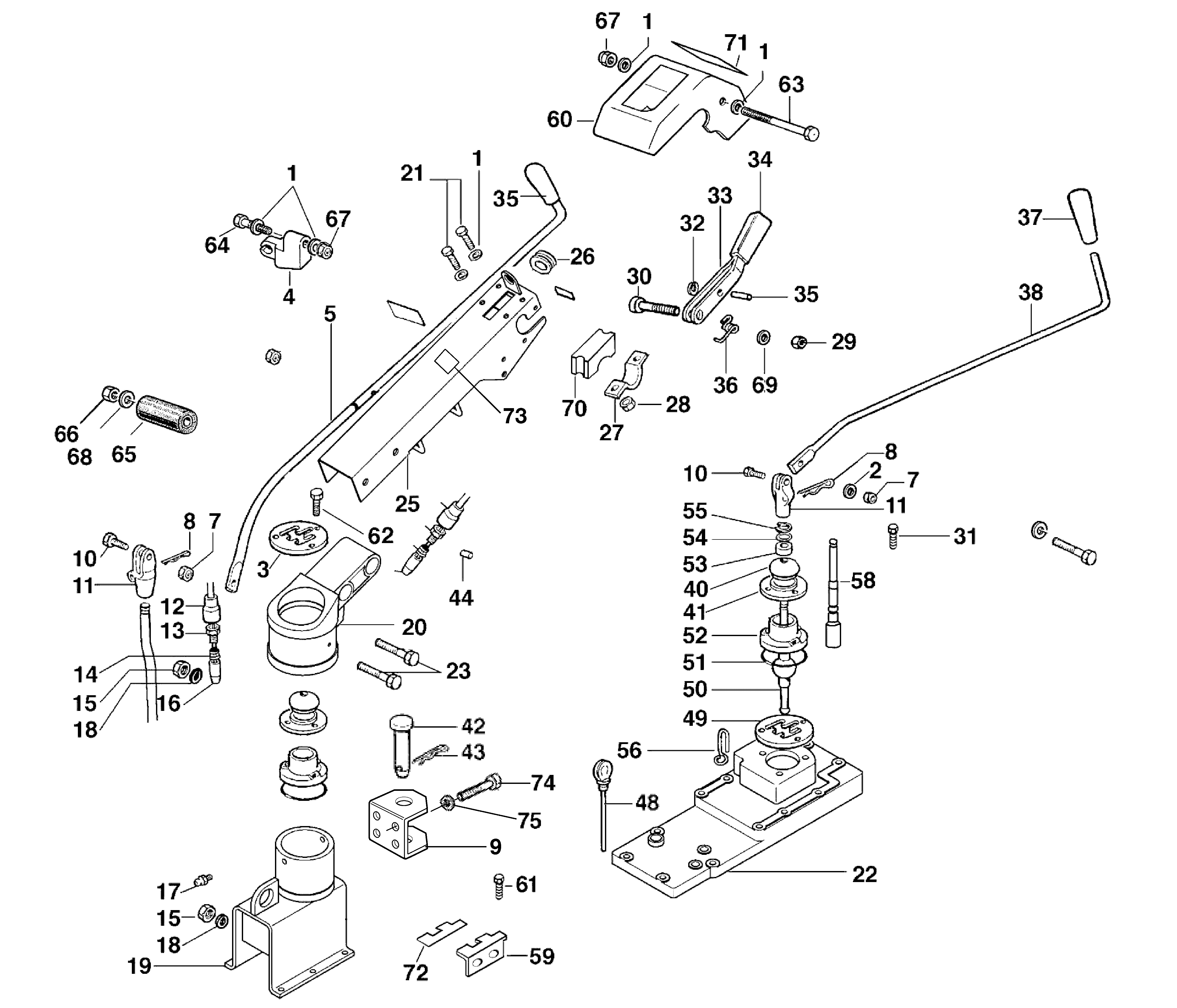

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3916008R | Rondelle | Non reliée | |
| 1 | 3916008R | Rondelle | Non reliée | |
| 1 | 3916008R | Rondelle | Non reliée | |
| 1 | 3916008R | Rondelle | Non reliée | |
| 2 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 3 | 68330089 | Indicateur | Disponible | Voir la pièce |
| 4 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 5 | YF1361622 | Coulisseau | Nous contacter | Voir la pièce |
| 7 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 7 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 8 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 8 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 9 | YF1364706 | Towing hitch | Disponible | Voir la pièce |
| 10 | 3906016R | Vis | Disponible | Voir la pièce |
| 10 | 3906016R | Vis | Disponible | Voir la pièce |
| 11 | K0501070 | Douille | Nous contacter | Voir la pièce |
| 11 | K0501070 | Douille | Nous contacter | Voir la pièce |
| 12 | 66060614R | Anneau ressort | Disponible | Voir la pièce |
| 13 | YK3502660 | Bouchon | Disponible | Voir la pièce |
| 14 | YN3109400 | Ressort | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 16 | F1361610 | Obturateur | Nous contacter | Voir la pièce |
| 17 | 58040180R | Graisseur | Nous contacter | Voir la pièce |
| 18 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 18 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 19 | 68330175FR | Support du colonne | Nous contacter | Voir la pièce |
| 20 | 68330145R | Crochet | Nous contacter | Voir la pièce |
| 21 | YN6289250 | Vis | Disponible | Voir la pièce |
| 22 | F1360800 | Couvercle | Nous contacter | Voir la pièce |
| 23 | N6411100 | Vis | Nous contacter | Voir la pièce |
| 25 | 68330146R | Colonne | Nous contacter | Voir la pièce |
| 26 | YK2203010 | Passe-câble | Disponible | Voir la pièce |
| 27 | YF1151601 | Etau | Disponible | Voir la pièce |
| 28 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 29 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 30 | N6363500 | Vis | Nous contacter | Voir la pièce |
| 31 | 3806067R | Vis | Disponible | Voir la pièce |
| 32 | YN0102900 | Bague | Disponible | Voir la pièce |
| 33 | F1361614 | Levier | Nous contacter | Voir la pièce |
| 34 | YN2840480 | Poignée | Disponible | Voir la pièce |
| 35 | YN3753600 | Pommeau | Disponible | Voir la pièce |
| 35 | YN3753600 | Pommeau | Disponible | Voir la pièce |
| 36 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 37 | K8211007 | Pommeau | Nous contacter | Voir la pièce |
| 38 | F1361612R | Coulisseau | Non reliée | |
| 40 | K2201420 | Capot | Nous contacter | Voir la pièce |
| 41 | K4301440R | Bouchon de protection | Non reliée | |
| 42 | K1200420 | Axe piston | Nous contacter | Voir la pièce |
| 43 | YN5150800 | Goupille | Disponible | Voir la pièce |
| 44 | - | N | Non reliée | |
| 48 | K4304320A | Tige | Nous contacter | Voir la pièce |
| 49 | F1360801 | Sélecteur (Changement de vitesse) | Nous contacter | Voir la pièce |
| 50 | F1361601 | Levier | Nous contacter | Voir la pièce |
| 51 | K7035028 | Bague or | Nous contacter | Voir la pièce |
| 52 | K1200260 | Couvercle | Nous contacter | Voir la pièce |
| 53 | K0105000R | Bouchon | Nous contacter | Voir la pièce |
| 54 | YK8401029 | Rondelle | Disponible | Voir la pièce |
| 55 | K7002003 | Anneau | Disponible | Voir la pièce |
| 56 | F1271626 | Guide | Nous contacter | Voir la pièce |
| 58 | F1361604 | Levier | Nous contacter | Voir la pièce |
| 59 | F1361621 | Sélecteur | Nous contacter | Voir la pièce |
| 60 | 68330160 | Couvercle supérieur | Nous contacter | Voir la pièce |
| 61 | YN6247400 | Vis | Disponible | Voir la pièce |
| 62 | 3901062R | Vis | Disponible | Voir la pièce |
| 63 | N6307900 | Vis | Nous contacter | Voir la pièce |
| 64 | 3806076R | Vis | Disponible | Voir la pièce |
| 65 | YN4924250 | Silencieux | Nous contacter | Voir la pièce |
| 66 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 68 | N4384360 | Rondelle | Disponible | Voir la pièce |
| 69 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 70 | YF1181646 | Support | Disponible | Voir la pièce |
| 71 | 68330101 | Marque | Nous contacter | Voir la pièce |
| 72 | F1361626 | Marque | Nous contacter | Voir la pièce |
| 73 | 68330148R | Marque | Nous contacter | Voir la pièce |
| 74 | YN6322000 | Vis | Disponible | Voir la pièce |
| 75 | 3819014R | Grower | Disponible | Voir la pièce |

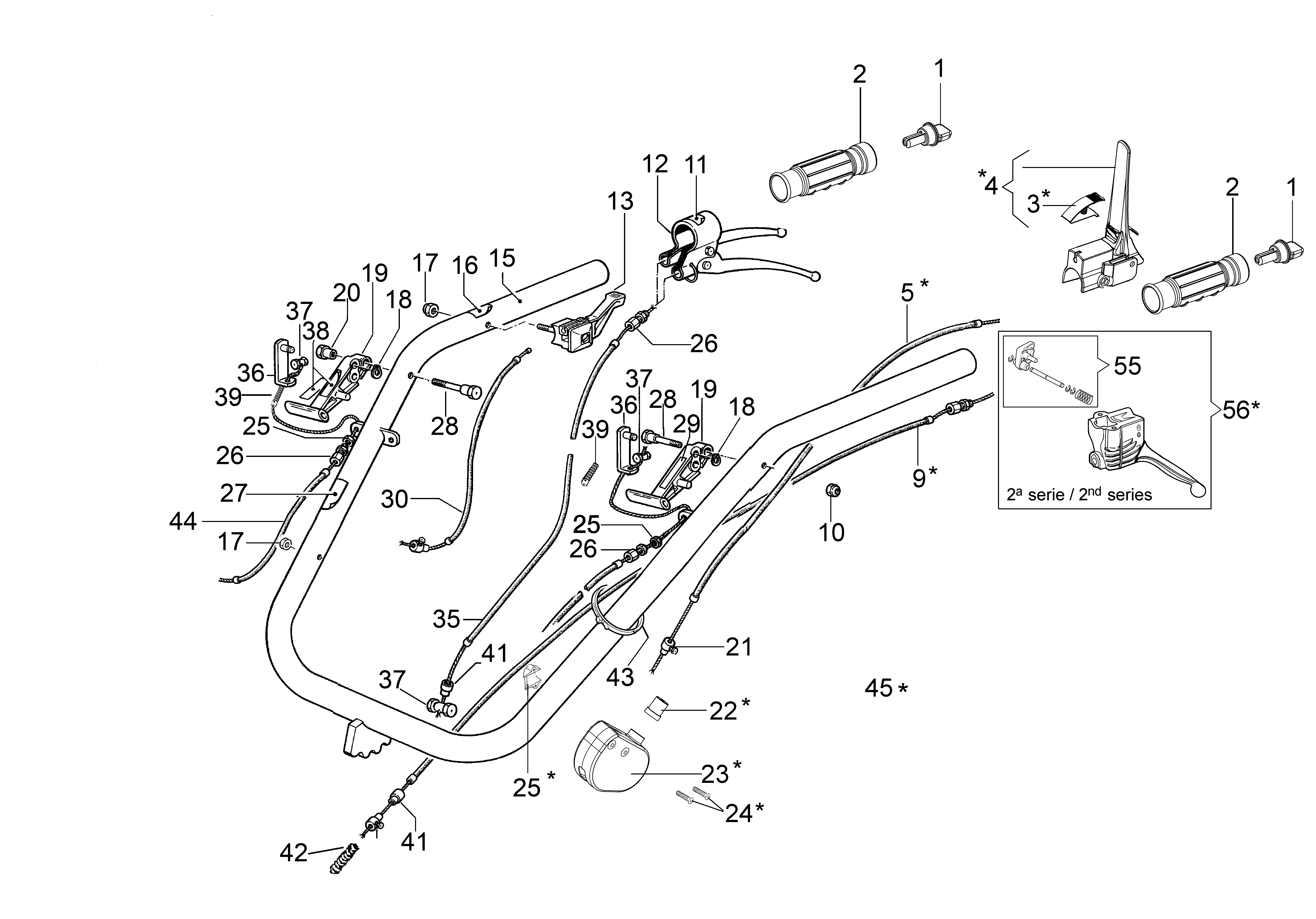

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 1 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 2 | 68320126R | Poignée | Disponible | Voir la pièce |
| 2 | 68320126R | Poignée | Disponible | Voir la pièce |
| 3 | 68240053R | Crochet + goupille | Non reliée | |
| 4 | 68310061R | Levier complet | Non reliée | |
| 5 | 68330287R | Cordelette | Disponible | Voir la pièce |
| 9 | 68330254R | Cordelette | Disponible | Voir la pièce |
| 10 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 11 | YN5380665 | Marque (frein) | Nous contacter | Voir la pièce |
| 12 | YN2806200 | Poignée | Non reliée | |
| 13 | 3044019R | Jeu (câble moteur-stop - manette gaz - interrupteur) | Disponible | Voir la pièce |
| 15 | 68330110BR | Guidon | Disponible | Voir la pièce |
| 16 | YN5380805 | Marque (Accélérateur) | Nous contacter | Voir la pièce |
| 17 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 17 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 18 | N1734000 | Bague | Disponible | Voir la pièce |
| 18 | N1734000 | Bague | Disponible | Voir la pièce |
| 19 | F1291614R | Levier | Non reliée | |
| 19 | F1291614R | Levier | Non reliée | |
| 20 | F1291617R | Bague | Non reliée | |
| 21 | YN5901000 | Etau | Disponible | Voir la pièce |
| 22 | 68310066 | Bague | Nous contacter | Voir la pièce |
| 23 | 68320187 | Dispositif quick start | Disponible | Voir la pièce |
| 24 | 68310068 | Pivot | Nous contacter | Voir la pièce |
| 25 | 3911008R | Écrou | Disponible | Voir la pièce |
| 25 | 3911008R | Écrou | Disponible | Voir la pièce |
| 25 | 3911008R | Écrou | Disponible | Voir la pièce |
| 26 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 26 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 26 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 27 | YN5380870 | Marque (Notice d | Nous contacter | Voir la pièce |
| 28 | F1291615R | Pivot | Non reliée | |
| 28 | F1291615R | Pivot | Non reliée | |
| 29 | YF1291649 | Marque | Nous contacter | Voir la pièce |
| 30 | 68330187R | Transmission (gaine du type bowden) | Disponible | Voir la pièce |
| 35 | 68330186R | Transmission | Non reliée | |
| 36 | F1291619 | Equerre support | Disponible | Voir la pièce |
| 36 | F1291619 | Equerre support | Disponible | Voir la pièce |
| 37 | YN5901500 | Etau | Disponible | Voir la pièce |
| 37 | YN5901500 | Etau | Disponible | Voir la pièce |
| 37 | YN5901500 | Etau | Disponible | Voir la pièce |
| 38 | F1271615 | Autocollant | Nous contacter | Voir la pièce |
| 39 | YF1370387 | Protection | Disponible | Voir la pièce |
| 39 | YF1370387 | Protection | Disponible | Voir la pièce |
| 41 | YN5852100A | Arrêt | Nous contacter | Voir la pièce |
| 41 | YN5852100A | Arrêt | Nous contacter | Voir la pièce |
| 42 | N3105800 | Ressort | Disponible | Voir la pièce |
| 43 | YN1764000 | Bande | Disponible | Voir la pièce |
| 44 | 68330188R | Transmission | Non reliée | |
| 45 | 68330108AR | Kit levier | Nous contacter | Voir la pièce |
| 55 | 68320198R | Jeu bouton | Nous contacter | Voir la pièce |
| 56 | 68320199R | Levier complet | Disponible | Voir la pièce |

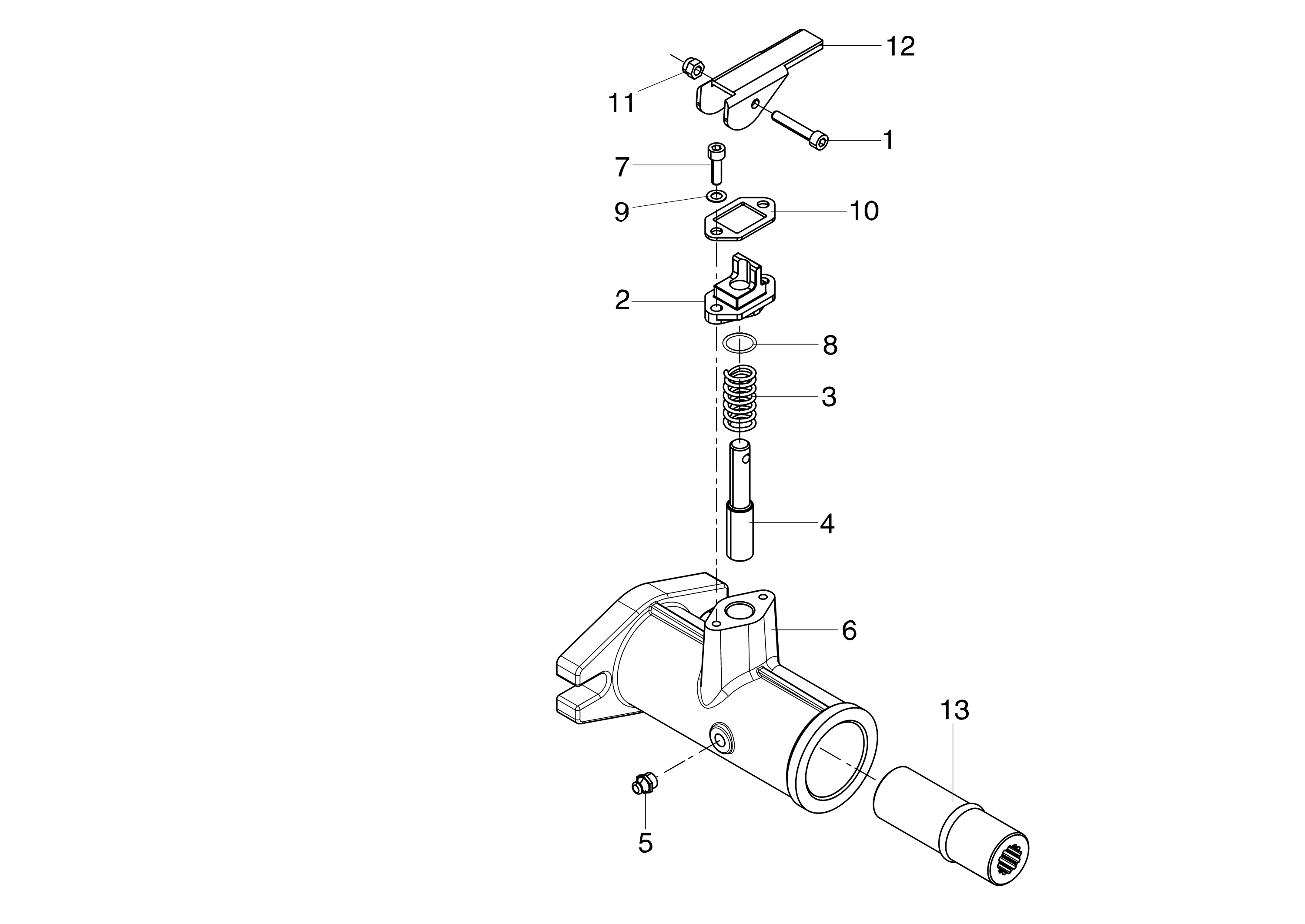

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801027R | Vis | Disponible | Voir la pièce |
| 2 | YF1294702 | Guide | Disponible | Voir la pièce |
| 3 | YN3118700 | Ressort | Disponible | Voir la pièce |
| 4 | YF1054710 | Obturateur | Disponible | Voir la pièce |
| 5 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 6 | YF1303110D | Flasque | Nous contacter | Voir la pièce |
| 7 | 3801022R | Vis | Non reliée | |
| 8 | 3049016R | Bague or | Disponible | Voir la pièce |
| 9 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 10 | YF1294701 | Plaquette | Disponible | Voir la pièce |
| 11 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 12 | YF1294700 | Levier | Disponible | Voir la pièce |
| 13 | YF1303111 | Manchon | Nous contacter | Voir la pièce |

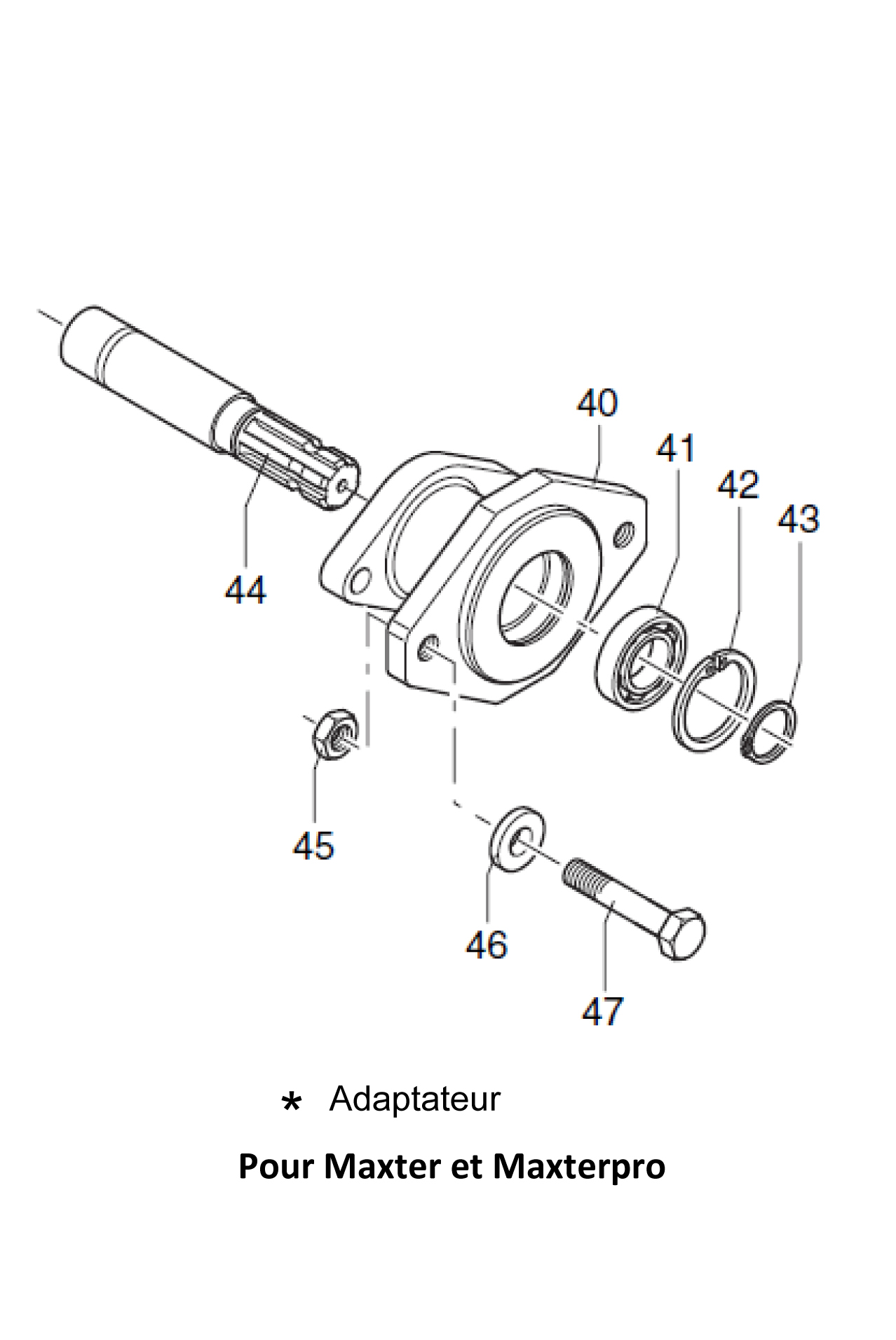

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| * | 45117100 | Ensemble complet | Non reliée | |
| 40 | 40239700 | Moyeu | Non reliée | |
| 41 | 67018900 | Roulement | Disponible | Voir la pièce |
| 42 | 63006400 | Circlips | Non reliée | |
| 43 | 63000400 | Circlips | Nous contacter | Voir la pièce |
| 44 | 40239800 | Arbre | Non reliée | |
| 45 | 62009000 | Ecrou | Non reliée | |
| 46 | 61009800 | Rondelle | Non reliée | |
| 47 | 60038000 | Vis | Non reliée |
