Vue Éclatée MASTER
Retrouvez les pièces détachées, références et repères disponibles pour MASTER.

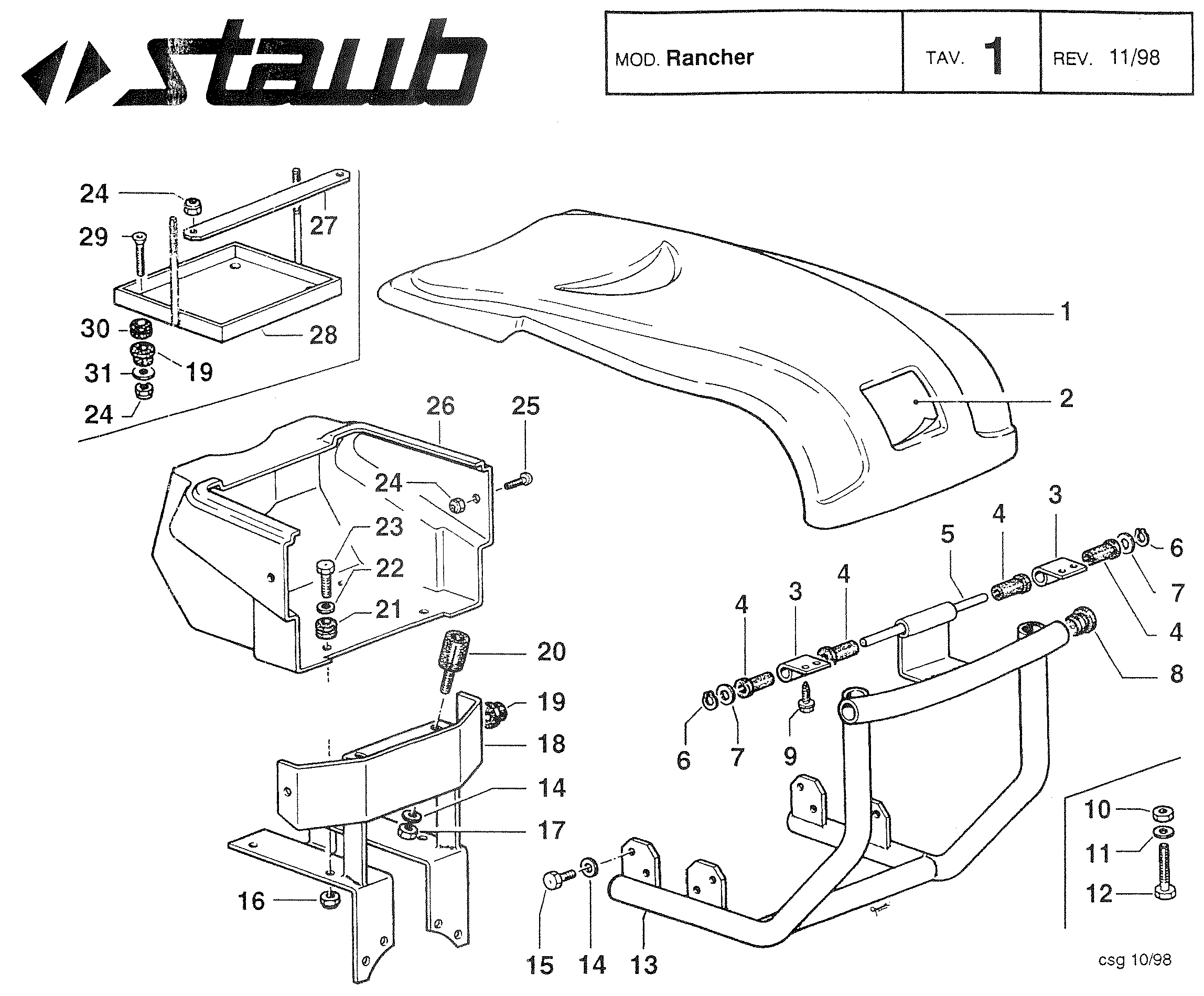

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68320021R | Capot | Disponible | Voir la pièce |
| 2 | F1362122 | Autocollant staub | Nous contacter | Voir la pièce |
| 3 | F1292105 | Support | Disponible | Voir la pièce |
| 3 | F1292105 | Support | Disponible | Voir la pièce |
| 4 | YN0400700 | Bague | Disponible | Voir la pièce |
| 4 | YN0400700 | Bague | Disponible | Voir la pièce |
| 4 | YN0400700 | Bague | Disponible | Voir la pièce |
| 4 | YN0400700 | Bague | Disponible | Voir la pièce |
| 5 | F1292106 | Goujon | Disponible | Voir la pièce |
| 6 | YN0102900 | Bague | Disponible | Voir la pièce |
| 6 | YN0102900 | Bague | Disponible | Voir la pièce |
| 7 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 7 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 8 | YN5267400 | Bouchon | Disponible | Voir la pièce |
| 9 | YN6243654 | Vis | Disponible | Voir la pièce |
| 10 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 11 | YN4376400 | Rondelle | Disponible | Voir la pièce |
| 12 | YN6335900 | Vis | Disponible | Voir la pièce |
| 13 | 68320228 | Châssis avant | Nous contacter | Voir la pièce |
| 14 | N4364900 | Rondelle | Disponible | Voir la pièce |
| 14 | N4364900 | Rondelle | Disponible | Voir la pièce |
| 15 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 16 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 17 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 18 | 68320213 | Support | Nous contacter | Voir la pièce |
| 19 | F0752170 | Anneau ressort | Nous contacter | Voir la pièce |
| 19 | F0752170 | Anneau ressort | Nous contacter | Voir la pièce |
| 20 | YF0752159 | Silencieux | Disponible | Voir la pièce |
| 21 | YN0400530 | Passe-câble | Disponible | Voir la pièce |
| 22 | 3916008R | Rondelle | Non reliée | |
| 23 | 3806067R | Vis | Disponible | Voir la pièce |
| 24 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 24 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 24 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 25 | N6218600 | Vis | Disponible | Voir la pièce |
| 26 | 68320023R | Capot | Nous contacter | Voir la pièce |
| 27 | F1292601 | Fermeture batterie | Nous contacter | Voir la pièce |
| 28 | F1292600 | Support batterie | Disponible | Voir la pièce |
| 29 | N6233000 | Vis | Disponible | Voir la pièce |
| 30 | N400530 | Rondelle | Disponible | Voir la pièce |
| 31 | N4362200 | Rondelle | Nous contacter | Voir la pièce |

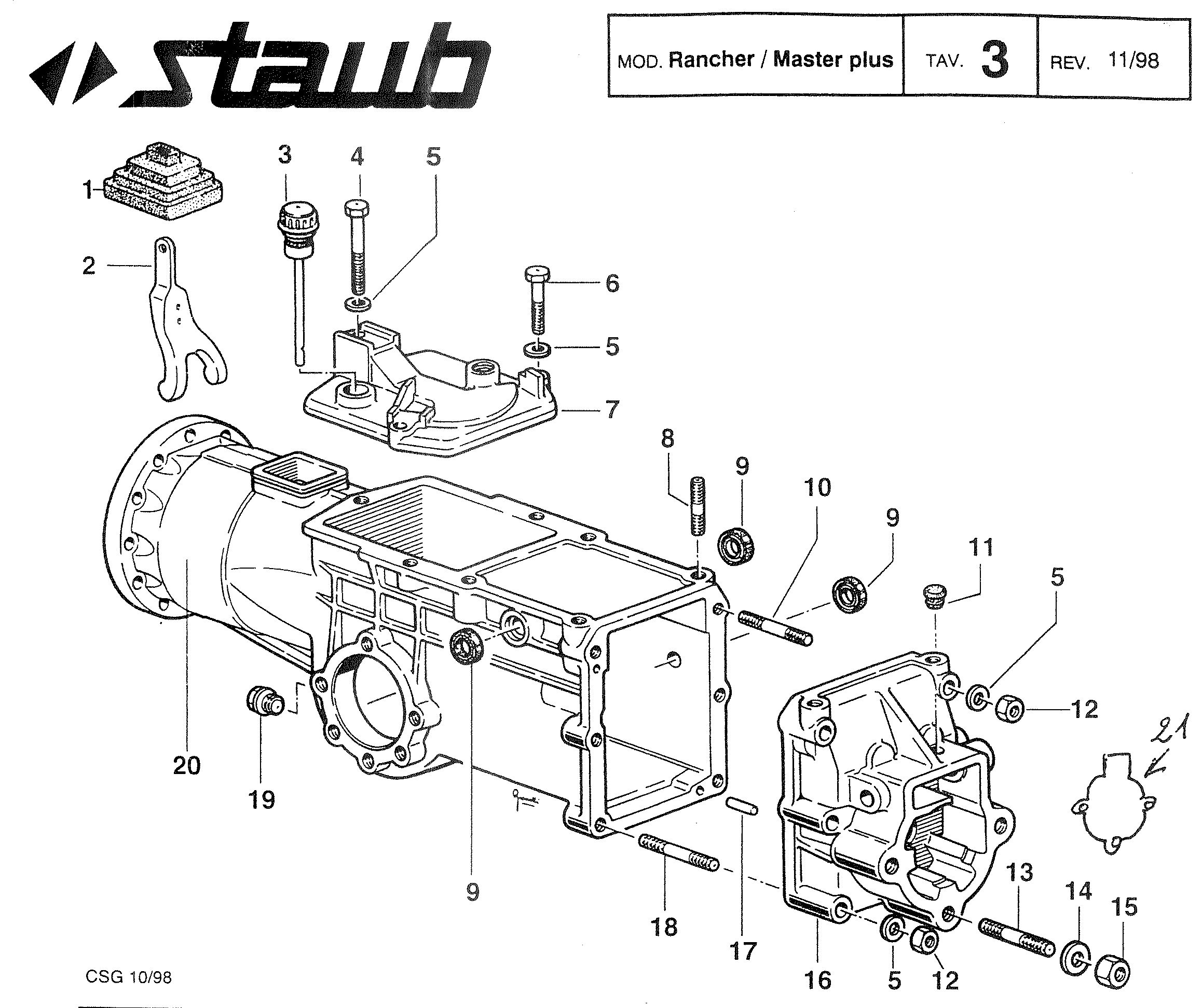

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F751646 | Manchon caoutchouc | Nous contacter | Voir la pièce |
| 2 | F750011 | Leva interno comando frizione | Disponible | Voir la pièce |
| 3 | F1290819 | Jauge | Nous contacter | Voir la pièce |
| 4 | N6294400 | Vis | Disponible | Voir la pièce |
| 5 | N4364900 | Rondelle | Disponible | Voir la pièce |
| 5 | N4364900 | Rondelle | Disponible | Voir la pièce |
| 5 | N4364900 | Rondelle | Disponible | Voir la pièce |
| 5 | N4364900 | Rondelle | Disponible | Voir la pièce |
| 6 | 3806074R | Vis | Disponible | Voir la pièce |
| 7 | F1290818 | Plaque de fermeture | Nous contacter | Voir la pièce |
| 8 | YN3812500 | Goujon | Disponible | Voir la pièce |
| 9 | N203000 | Joint spi simple levre | Disponible | Voir la pièce |
| 9 | N203000 | Joint spi simple levre | Disponible | Voir la pièce |
| 9 | N203000 | Joint spi simple levre | Disponible | Voir la pièce |
| 10 | YN3825400 | Goujon | Disponible | Voir la pièce |
| 11 | F750835 | Bouchon | Nous contacter | Voir la pièce |
| 12 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 12 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 13 | YN3861500 | Goujon | Disponible | Voir la pièce |
| 14 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 15 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 16 | YF1290817 | Jeu couvercle | Disponible | Voir la pièce |
| 17 | YN5124300 | Goupille | Disponible | Voir la pièce |
| 18 | N3825700 | Goujon | Nous contacter | Voir la pièce |
| 19 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 20 | 68322136 | Boîte du change | Disponible | Voir la pièce |
| 21 | YF1050833 | Cache prise de force | Disponible | Voir la pièce |

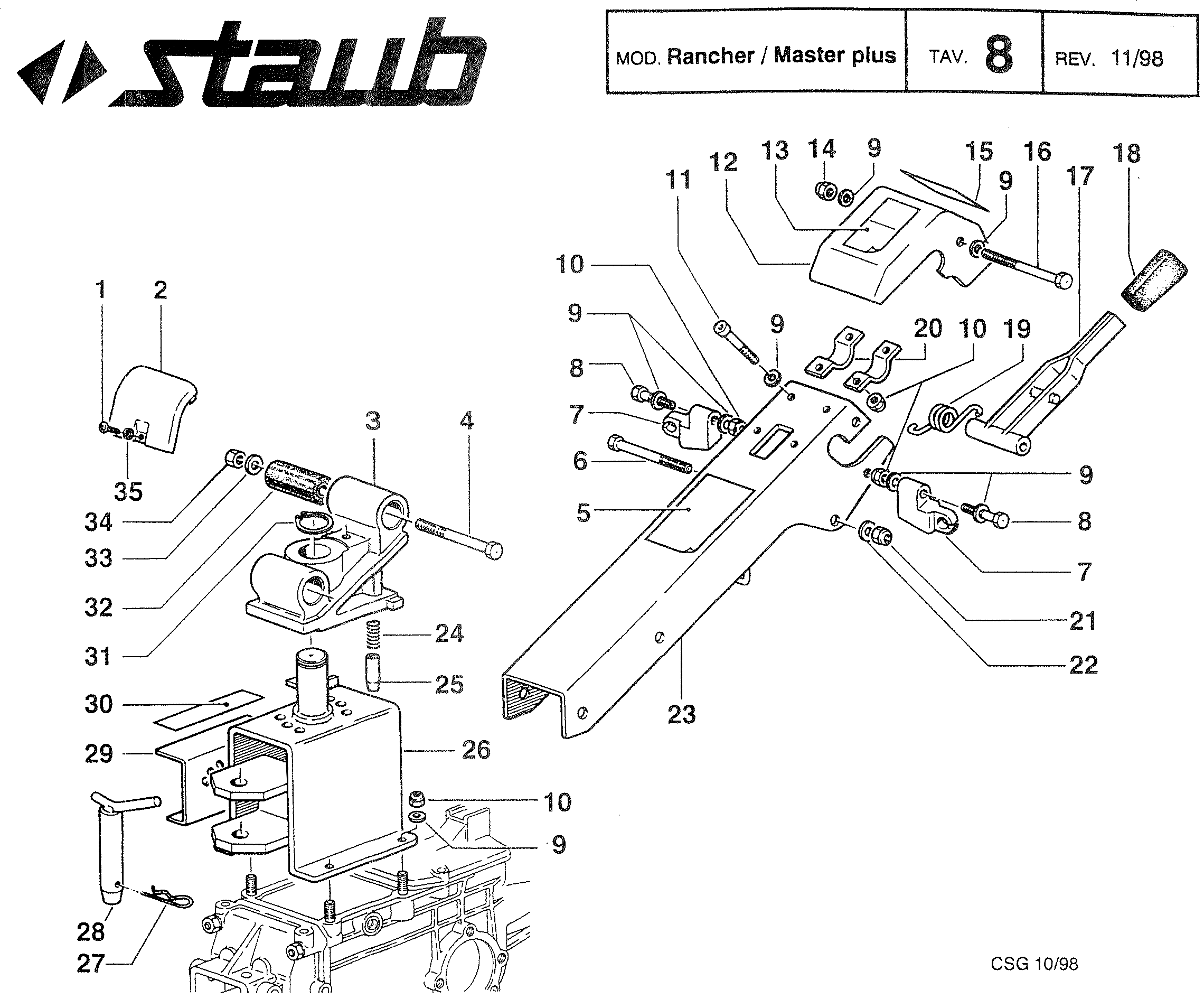

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N6192200 | Vis | Disponible | Voir la pièce |
| 2 | 68320041 | Couvercle | Nous contacter | Voir la pièce |
| 3 | 68320215 | Support | Disponible | Voir la pièce |
| 4 | N6407550 | Vis | Nous contacter | Voir la pièce |
| 5 | F1292120 | Autocollant master plus | Nous contacter | Voir la pièce |
| 6 | YN6361500 | Vis | Disponible | Voir la pièce |
| 7 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 7 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 8 | 3806076R | Vis | Disponible | Voir la pièce |
| 8 | 3806076R | Vis | Disponible | Voir la pièce |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 9 | 3916008R | Rondelle | Non reliée | |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 10 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 11 | YN6289250 | Vis | Disponible | Voir la pièce |
| 12 | 68240022R | Carter | Disponible | Voir la pièce |
| 13 | F1291647 | Marque | Nous contacter | Voir la pièce |
| 14 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 15 | YF1291650 | Marque | Nous contacter | Voir la pièce |
| 16 | N6306500 | Vis | Disponible | Voir la pièce |
| 17 | YF1291636 | Levier | Nous contacter | Voir la pièce |
| 18 | YN2840480 | Poignée | Disponible | Voir la pièce |
| 19 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 20 | YF1151601 | Etau | Disponible | Voir la pièce |
| 21 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 22 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 23 | F1291642 | Timon | Nous contacter | Voir la pièce |
| 24 | K3503380 | Ressort | Disponible | Voir la pièce |
| 25 | YK3502650 | Tige | Disponible | Voir la pièce |
| 26 | 68320239 | Support du colonne | Non reliée | |
| 27 | YN5148800 | Goupille | Disponible | Voir la pièce |
| 28 | F751647 | Goupille | Disponible | Voir la pièce |
| 29 | YF1291627B | Sélecteur | Disponible | Voir la pièce |
| 30 | F1291646 | Autocollant | Disponible | Voir la pièce |
| 31 | N126400 | Circlips extérieur | Disponible | Voir la pièce |
| 32 | N4924200 | Silencieux | Disponible | Voir la pièce |
| 33 | N4384360 | Rondelle | Disponible | Voir la pièce |
| 34 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 35 | 3916005R | Rondelle d | Disponible | Voir la pièce |

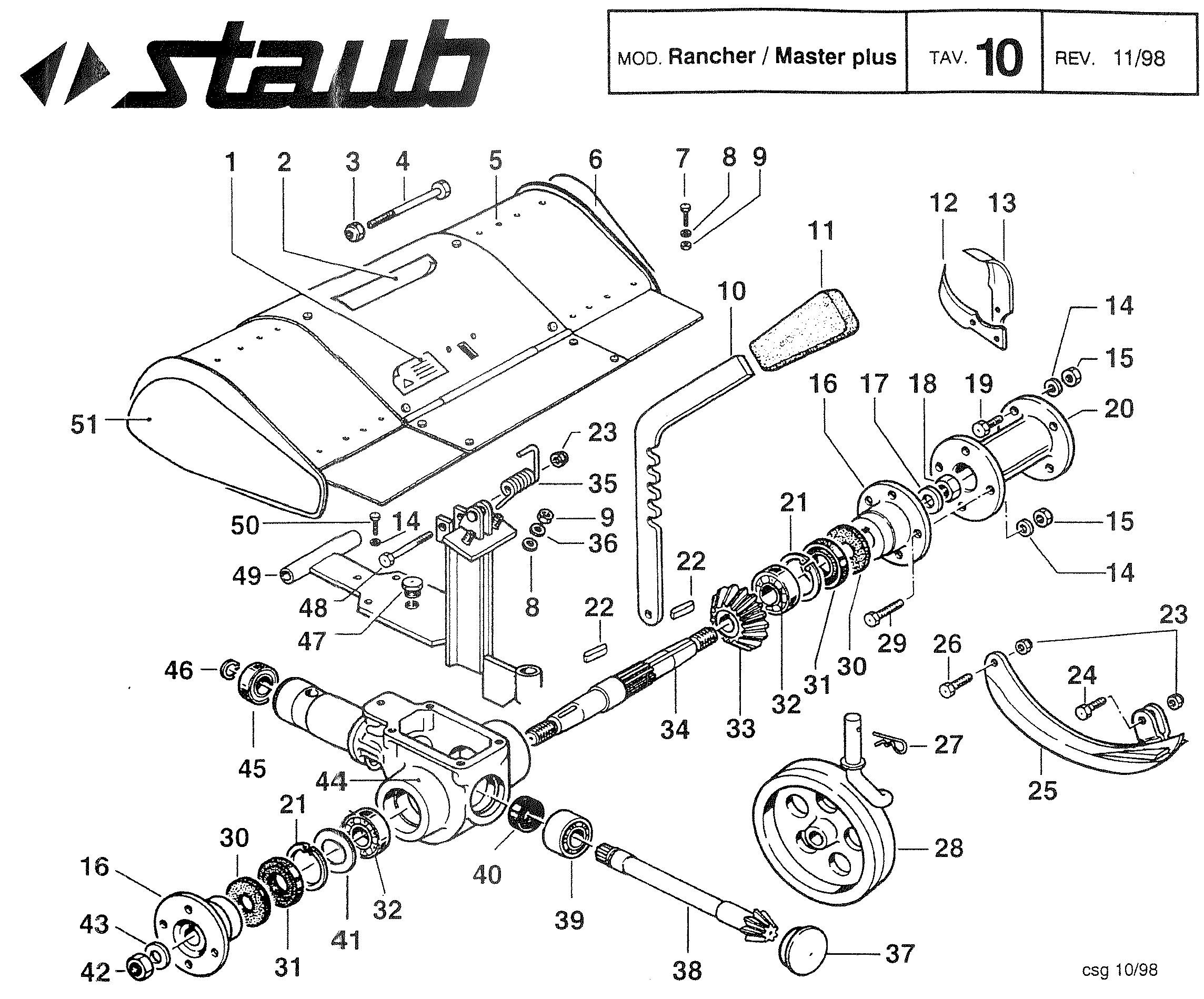

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F015577 | Étiquette | Disponible | Voir la pièce |
| 2 | N5382835 | Autocollant | Nous contacter | Voir la pièce |
| 3 | YN1476760 | Ecrou | Disponible | Voir la pièce |
| 4 | N6433770 | Vis | Disponible | Voir la pièce |
| 5 | F015611 | Capot | Nous contacter | Voir la pièce |
| 6 | F015573 | Flanc | Nous contacter | Voir la pièce |
| 7 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 9 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 9 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 10 | F015591 | Levier | Nous contacter | Voir la pièce |
| 11 | N2840490 | Poignée | Disponible | Voir la pièce |
| 12 | F015518 | Couteau de fraise gauche | Nous contacter | Voir la pièce |
| 13 | F015517 | Couteau droit | Disponible | Voir la pièce |
| 14 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 14 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 14 | YN4366600 | Rondelle | Disponible | Voir la pièce |
| 15 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 15 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 16 | F015547 | Moyeu simple | Nous contacter | Voir la pièce |
| 16 | F015547 | Moyeu simple | Nous contacter | Voir la pièce |
| 17 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 18 | N1482500R | Ecrou | Disponible | Voir la pièce |
| 19 | 322000001R | Vis | Disponible | Voir la pièce |
| 20 | 69210039R | Entretoise | Disponible | Voir la pièce |
| 21 | N136800 | Circlips | Disponible | Voir la pièce |
| 21 | N136800 | Circlips | Disponible | Voir la pièce |
| 22 | N652200 | Clavette | Disponible | Voir la pièce |
| 22 | N652200 | Clavette | Disponible | Voir la pièce |
| 23 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 23 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 24 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 25 | F015592 | Couteau central | Disponible | Voir la pièce |
| 26 | 3806067R | Vis | Disponible | Voir la pièce |
| 27 | N5149700 | Goupille | Disponible | Voir la pièce |
| 28 | Z20368 | Voir 1888090 | Nous contacter | Voir la pièce |
| 29 | N6274000 | Vis | Disponible | Voir la pièce |
| 30 | F013525 | Feutre | Disponible | Voir la pièce |
| 30 | F013525 | Feutre | Disponible | Voir la pièce |
| 31 | N210050 | Joint spi simple lèvre | Nous contacter | Voir la pièce |
| 31 | N210050 | Joint spi simple lèvre | Nous contacter | Voir la pièce |
| 32 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 32 | YN1270701 | Roulement | Nous contacter | Voir la pièce |
| 33 | F015582 | Couronne | Disponible | Voir la pièce |
| 34 | F013531 | Arbre | Disponible | Voir la pièce |
| 35 | F015587 | Ressort | Disponible | Voir la pièce |
| 36 | 3819013R | Grower | Disponible | Voir la pièce |
| 37 | YN5276700 | Bouchon | Disponible | Voir la pièce |
| 38 | F015583 | Pignon | Disponible | Voir la pièce |
| 39 | N1264051 | Roulement | Disponible | Voir la pièce |
| 40 | N207400 | Joint spi | Disponible | Voir la pièce |
| 41 | N5006800 | Epaisseur | Disponible | Voir la pièce |
| 42 | N1482600 | Ecrou | Disponible | Voir la pièce |
| 43 | N4418000 | Rondelle | Disponible | Voir la pièce |
| 44 | F015541 | Boîtier | Nous contacter | Voir la pièce |
| 45 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 46 | N114900 | Circlips | Nous contacter | Voir la pièce |
| 47 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 48 | N6294400 | Vis | Disponible | Voir la pièce |
| 49 | F015590 | Support | Nous contacter | Voir la pièce |
| 50 | YN6255400 | Vis | Disponible | Voir la pièce |
| 51 | F015574 | Flanc | Nous contacter | Voir la pièce |
