Vue Éclatée TP 74
Retrouvez les pièces détachées, références et repères disponibles pour TP 74.

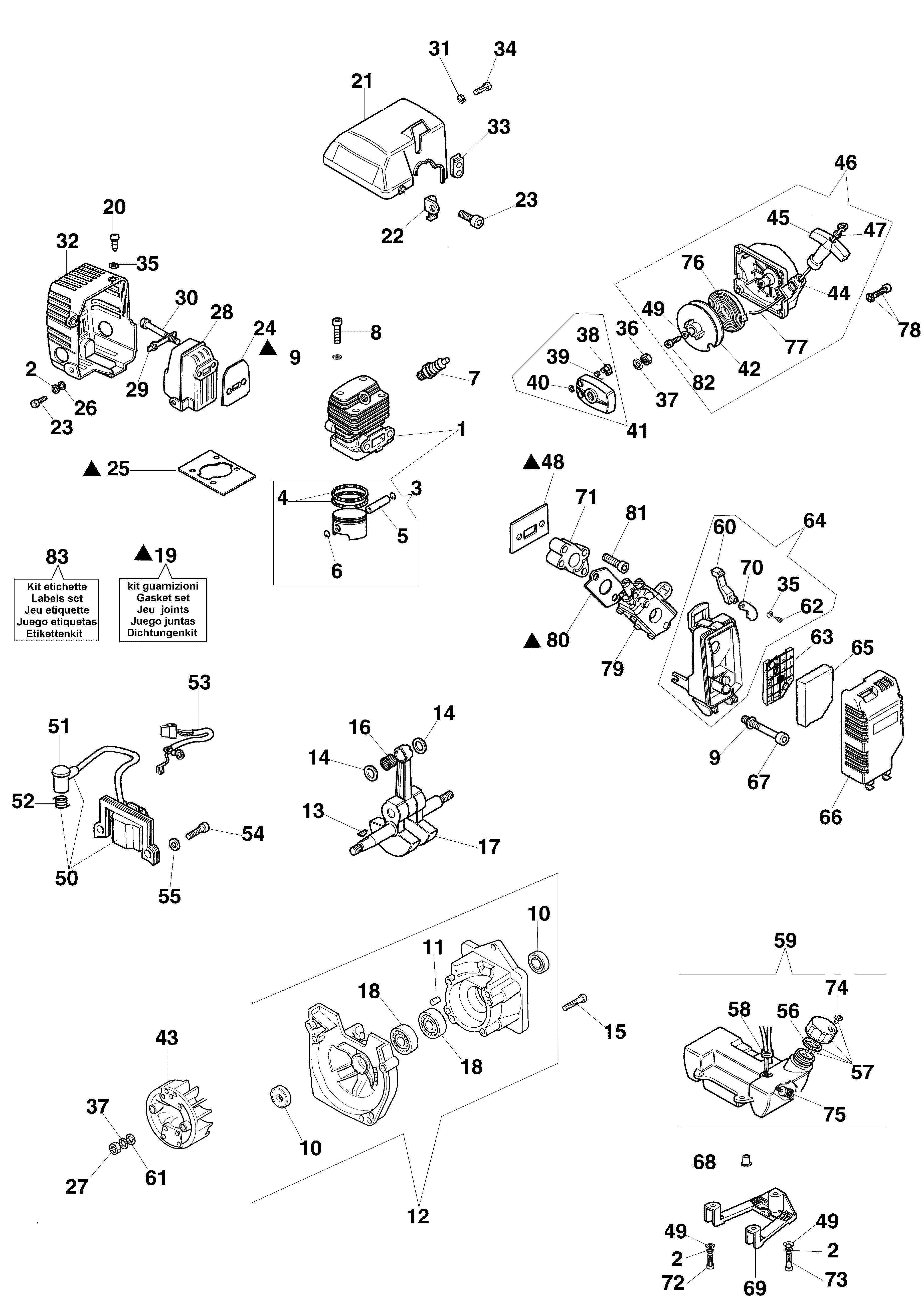

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 074000280B | Cylindre | Disponible | Voir la pièce |
| 2 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 2 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 2 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 3 | 074000279B | Piston complet Ø40 | Disponible | Voir la pièce |
| 4 | 074000405R | Segment | Disponible | Voir la pièce |
| 5 | 074000014R | Axe piston | Disponible | Voir la pièce |
| 6 | 093000167R | Bague | Disponible | Voir la pièce |
| 7 | 005000019R | Bougie | Non reliée | |
| 8 | 094000101R | Vis | Disponible | Voir la pièce |
| 9 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 9 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 10 | 094000099R | Bague | Disponible | Voir la pièce |
| 10 | 094000099R | Bague | Disponible | Voir la pièce |
| 11 | 3023008R | Goupille | Disponible | Voir la pièce |
| 12 | 074000204 | Carter moteur | Disponible | Voir la pièce |
| 13 | 3028013R | Clavette | Disponible | Voir la pièce |
| 14 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 14 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 15 | 3801040R | Vis | Disponible | Voir la pièce |
| 16 | 072700046R | Roulement | Disponible | Voir la pièce |
| 17 | 074000268R | Vilebrequin | Disponible | Voir la pièce |
| 18 | 094000006R | Roulement | Disponible | Voir la pièce |
| 18 | 094000006R | Roulement | Disponible | Voir la pièce |
| 19 | 074000156B | Kit joints | Disponible | Voir la pièce |
| 20 | 3960017AR | Vis | Disponible | Voir la pièce |
| 21 | 074000208 | Couvercle | Disponible | Voir la pièce |
| 22 | 072700072R | Support | Non reliée | |
| 23 | 3801010R | Goupille | Disponible | Voir la pièce |
| 23 | 3801010R | Goupille | Disponible | Voir la pièce |
| 24 | 072700075AR | Joint | Non reliée | |
| 25 | 074000013AR | Joint | Non reliée | |
| 26 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 27 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 28 | 074000206AR | Pot | Disponible | Voir la pièce |
| 29 | 4095211R | Bride | Disponible | Voir la pièce |
| 30 | 3806026AR | Vis | Disponible | Voir la pièce |
| 31 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 32 | 074000207 | Couvre-pot | Disponible | Voir la pièce |
| 33 | 072700036A | Passe-cable | Disponible | Voir la pièce |
| 34 | 3801008R | Vis | Disponible | Voir la pièce |
| 35 | 4120070R | Rondelle | Non reliée | |
| 35 | 4120070R | Rondelle | Non reliée | |
| 36 | 072700235 | Ecrou | Disponible | Voir la pièce |
| 37 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 37 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 38 | 072700087 | Cliquet | Disponible | Voir la pièce |
| 39 | 072700088R | Ressort | Disponible | Voir la pièce |
| 40 | 3026004R | Bague | Non reliée | |
| 41 | 072700466R | Entraineur | Disponible | Voir la pièce |
| 42 | 072700085BR | Poulie | Disponible | Voir la pièce |
| 43 | 074000378AR | Volant | Non reliée | |
| 44 | 072700089R | Bague | Disponible | Voir la pièce |
| 45 | 093500397R | Poignée de démarrage | Non reliée | |
| 46 | 072700468AR | Demarrage complet | Disponible | Voir la pièce |
| 47 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 48 | 072700076CR | Joint | Disponible | Voir la pièce |
| 49 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 49 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 49 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 50 | 072700391R | Bobine | Disponible | Voir la pièce |
| 51 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 52 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 53 | 4179087A | Cable | Disponible | Voir la pièce |
| 54 | 006000064 | Vis | Disponible | Voir la pièce |
| 55 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 56 | 4100308AR | Joint | Disponible | Voir la pièce |
| 57 | 4151258R | Bouchon compl. | Non reliée | |
| 58 | 4196102R | Tuyau | Disponible | Voir la pièce |
| 59 | 072700467BR | Reservoir | Disponible | Voir la pièce |
| 60 | 074000391R | Levier de demarrage | Non reliée | |
| 61 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 62 | 320000004 | Vis | Disponible | Voir la pièce |
| 63 | 072700460R | Protection | Disponible | Voir la pièce |
| 64 | 074000390R | Support filtre | Disponible | Voir la pièce |
| 65 | 072700461BR | Filtre aire | Disponible | Voir la pièce |
| 66 | 072700457AR | Couvercle filtre air | Disponible | Voir la pièce |
| 67 | 61052009BR | Vis | Disponible | Voir la pièce |
| 68 | 4196020 | Entretoise | Disponible | Voir la pièce |
| 69 | 072700454A | Pied | Disponible | Voir la pièce |
| 70 | 072700458 | Papillon | Disponible | Voir la pièce |
| 71 | 074000130CR | Bride termique | Non reliée | |
| 72 | 3801013R | Vis | Disponible | Voir la pièce |
| 73 | 3801017R | Vis | Disponible | Voir la pièce |
| 74 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 75 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 76 | 004000132R | Ressort | Non reliée | |
| 77 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 78 | 61052008R | Vis | Disponible | Voir la pièce |
| 79 | 2318690R | Carburateur WT-460B | Disponible | Voir la pièce |
| 80 | 072700077CR | Joint | Disponible | Voir la pièce |
| 81 | 3801051R | Vis | Disponible | Voir la pièce |
| 82 | 094600041AR | Vis | Non reliée | |
| 83 | 61142007 | Kit etiquettes | Disponible | Voir la pièce |

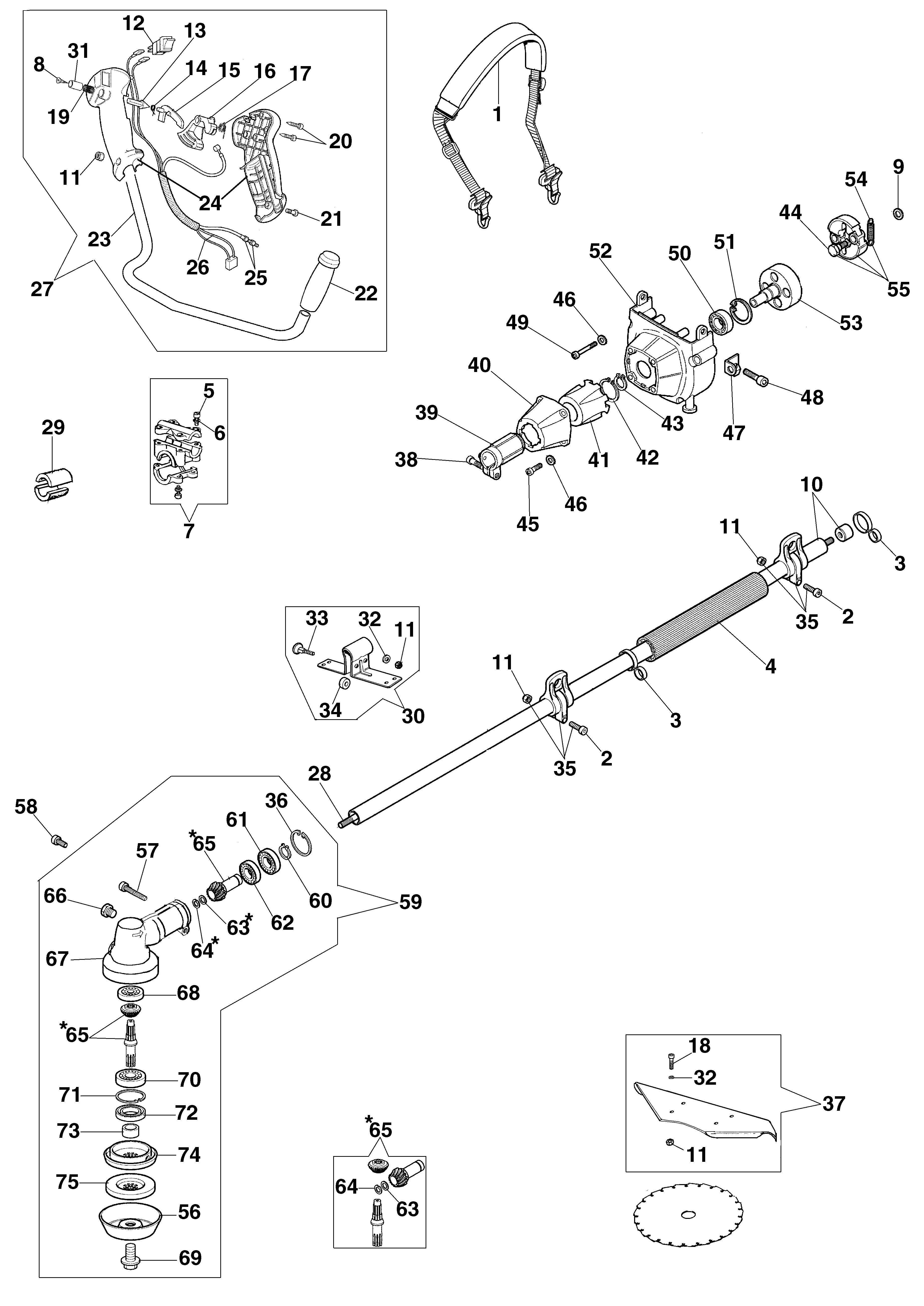

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61140011R | Harnais | Disponible | Voir la pièce |
| 2 | 3801015R | Vis | Disponible | Voir la pièce |
| 2 | 3801015R | Vis | Disponible | Voir la pièce |
| 3 | 61170132R | Passe-cable | Disponible | Voir la pièce |
| 3 | 61170132R | Passe-cable | Disponible | Voir la pièce |
| 4 | 61140007 | Poignée | Disponible | Voir la pièce |
| 5 | 3801013R | Vis | Disponible | Voir la pièce |
| 6 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 7 | 074000183AR | Etau | Disponible | Voir la pièce |
| 8 | 3960021 | Vis | Disponible | Voir la pièce |
| 9 | 072700188 | Rondelle | Disponible | Voir la pièce |
| 10 | 61142006 | Tuyau | Disponible | Voir la pièce |
| 11 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 11 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 11 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 11 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 11 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 12 | 2317021R | Interrupteur | Non reliée | |
| 13 | 4138358R | Interrupteur | Disponible | Voir la pièce |
| 14 | 4138360R | Ressort | Disponible | Voir la pièce |
| 15 | 4174246AR | Levier | Disponible | Voir la pièce |
| 16 | 4174245CR | Levier accelerateur | Disponible | Voir la pièce |
| 17 | 4138361R | Ressort | Disponible | Voir la pièce |
| 18 | 3908008 | Vis | Disponible | Voir la pièce |
| 19 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 20 | 3960029 | Vis | Disponible | Voir la pièce |
| 21 | 3801016R | Vis | Disponible | Voir la pièce |
| 22 | 4095032A | Poignée | Disponible | Voir la pièce |
| 23 | 4174187ER | Guidon | Non reliée | |
| 24 | 61040131R | Poignee | Disponible | Voir la pièce |
| 25 | 074000301 | Cable accellerateur | Disponible | Voir la pièce |
| 26 | 074000296 | Cable | Disponible | Voir la pièce |
| 27 | 61140016 | Guidon | Disponible | Voir la pièce |
| 28 | 61140004 | Arbre trasmission | Disponible | Voir la pièce |
| 29 | 074000035R | Amortisseur | Disponible | Voir la pièce |
| 30 | 61142001 | Bande | Disponible | Voir la pièce |
| 31 | 4138359R | Interrupteur | Disponible | Voir la pièce |
| 32 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 32 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 33 | 3910005 | Vis | Disponible | Voir la pièce |
| 34 | 4160209 | Entretoise | Disponible | Voir la pièce |
| 35 | 4179194AR | Bande Ø28 | Non reliée | |
| 35 | 4179194AR | Bande Ø28 | Non reliée | |
| 36 | 3025019R | Bague | Disponible | Voir la pièce |
| 37 | 61142003 | Protection | Disponible | Voir la pièce |
| 38 | 3801022R | Vis | Non reliée | |
| 39 | 074000244A | Manchon | Disponible | Voir la pièce |
| 40 | 074000212R | Couvercle | Disponible | Voir la pièce |
| 41 | 074000027 | Amortisseur | Disponible | Voir la pièce |
| 42 | 074000030 | Bague | Disponible | Voir la pièce |
| 43 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 44 | 4191027FR | Pivot | Disponible | Voir la pièce |
| 45 | 3801011R | Vis | Disponible | Voir la pièce |
| 46 | 072700189 | Rondelle | Disponible | Voir la pièce |
| 46 | 072700189 | Rondelle | Disponible | Voir la pièce |
| 47 | 072700072R | Support | Non reliée | |
| 48 | 3801010R | Goupille | Disponible | Voir la pièce |
| 49 | 3801030R | Vis | Disponible | Voir la pièce |
| 50 | 3035042R | Roulement | Disponible | Voir la pièce |
| 51 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 52 | 072700472AR | Carter | Disponible | Voir la pièce |
| 53 | 4191030R | Cloche embrayage | Disponible | Voir la pièce |
| 54 | 4191028R | Ressort | Disponible | Voir la pièce |
| 55 | 4191153BR | Embrayage | Non reliée | |
| 56 | 4100456R | Protection | Non reliée | |
| 57 | 3801016R | Vis | Disponible | Voir la pièce |
| 58 | 4196102R | Tuyau | Disponible | Voir la pièce |
| 59 | 61140013A | Couple conique Ø28 | Disponible | Voir la pièce |
| 60 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 61 | 3035023R | Roulement | Non reliée | |
| 62 | 3035023R | Roulement | Non reliée | |
| 63 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 63 | 4138311A | Rondelle | Disponible | Voir la pièce |
| 64 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 64 | 3025009 | Bague seeger | Disponible | Voir la pièce |
| 65 | 61142009 | Kit engranages | Disponible | Voir la pièce |
| 65 | 61142009 | Kit engranages | Disponible | Voir la pièce |
| 65 | 61142009 | Kit engranages | Disponible | Voir la pièce |
| 66 | 61040071R | Bouchon huile | Disponible | Voir la pièce |
| 67 | 61140013A | Couple conique Ø28 | Disponible | Voir la pièce |
| 68 | 3034218R | Roulement | Disponible | Voir la pièce |
| 69 | 61040074AR | Vis | Non reliée | |
| 70 | 3034012R | Roulement | Non reliée | |
| 71 | 3025022R | Bague seeger | Disponible | Voir la pièce |
| 72 | 3050018R | Bague | Disponible | Voir la pièce |
| 73 | 61040066R | Entretoise | Non reliée | |
| 74 | 61040145R | Moyeu | Disponible | Voir la pièce |
| 75 | 4179089R | Flasque | Disponible | Voir la pièce |

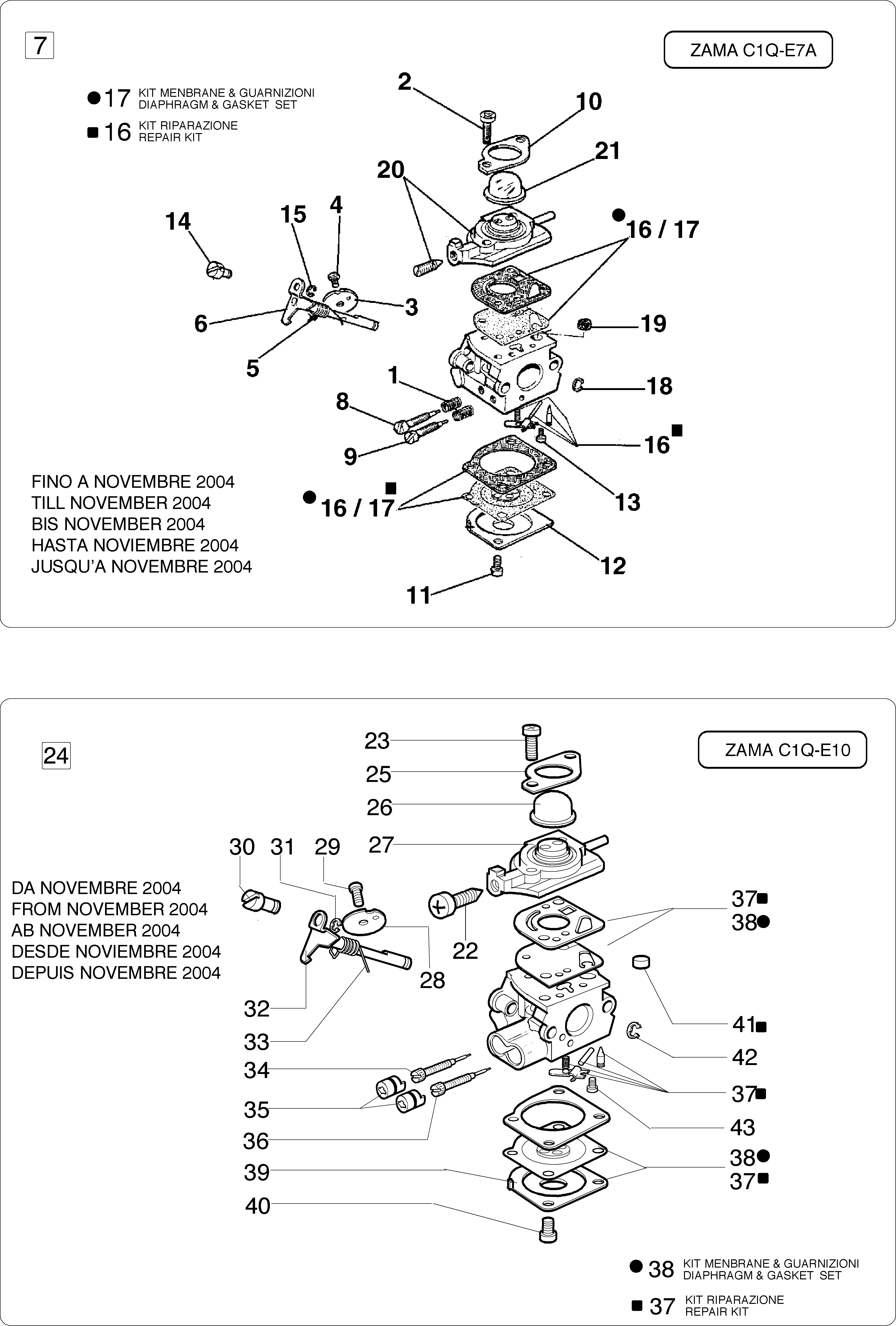

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318532 | Ressort | Disponible | Voir la pièce |
| 2 | 2318542 | Vis | Disponible | Voir la pièce |
| 3 | 2318872 | Papillon | Disponible | Voir la pièce |
| 4 | 2318388 | Vis | Disponible | Voir la pièce |
| 5 | 2318528 | Ressort | Disponible | Voir la pièce |
| 6 | 2318887 | Axe | Disponible | Voir la pièce |
| 7 | 2318690R | Carburateur WT-460B | Disponible | Voir la pièce |
| 8 | 2318882 | Vis L | Disponible | Voir la pièce |
| 9 | 2318881 | Vis H | Disponible | Voir la pièce |
| 10 | 2318526 | Couvercle | Disponible | Voir la pièce |
| 11 | 2318522 | Vis | Disponible | Voir la pièce |
| 12 | 2318880 | Couvercle | Disponible | Voir la pièce |
| 13 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 14 | 2318412 | Crochet | Disponible | Voir la pièce |
| 15 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 16 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 16 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 16 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 16 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 17 | 2318885 | Kit membranes y joints | Disponible | Voir la pièce |
| 17 | 2318885 | Kit membranes y joints | Disponible | Voir la pièce |
| 17 | 2318885 | Kit membranes y joints | Disponible | Voir la pièce |
| 18 | 2318535 | Bague | Disponible | Voir la pièce |
| 19 | 2318392 | Filtre | Disponible | Voir la pièce |
| 20 | 2318874 | Couvercle | Disponible | Voir la pièce |
| 21 | 2318875 | Pompe | Disponible | Voir la pièce |
| 22 | 2318876 | Vis | Disponible | Voir la pièce |
| 23 | 2318521 | Vis | Disponible | Voir la pièce |
| 24 | 2318690R | Carburateur WT-460B | Disponible | Voir la pièce |
| 25 | 2318526 | Couvercle | Disponible | Voir la pièce |
| 26 | 2318875 | Pompe | Disponible | Voir la pièce |
| 27 | 2318685 | Couvercle | Disponible | Voir la pièce |
| 28 | 2318872 | Papillon | Disponible | Voir la pièce |
| 29 | 2318388 | Vis | Disponible | Voir la pièce |
| 30 | 2318412 | Crochet | Disponible | Voir la pièce |
| 31 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 32 | 2318689 | Axe | Disponible | Voir la pièce |
| 33 | 2318528 | Ressort | Disponible | Voir la pièce |
| 34 | 2318697 | Vis L | Disponible | Voir la pièce |
| 35 | 2318687 | Caps-lock | Disponible | Voir la pièce |
| 36 | 2318696 | Vis H | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 37 | 2318886 | Kit réparation | Disponible | Voir la pièce |
| 38 | 2318885 | Kit membranes y joints | Disponible | Voir la pièce |
| 38 | 2318885 | Kit membranes y joints | Disponible | Voir la pièce |
| 38 | 2318885 | Kit membranes y joints | Disponible | Voir la pièce |
| 39 | 2318880 | Couvercle | Disponible | Voir la pièce |
| 40 | 2318522 | Vis | Disponible | Voir la pièce |
| 41 | 2318392 | Filtre | Disponible | Voir la pièce |
| 42 | 2318535 | Bague | Disponible | Voir la pièce |
| 43 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
