Vue Éclatée FARMER K1 (K800 H)
Retrouvez les pièces détachées, références et repères disponibles pour FARMER K1 (K800 H).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69210009R | Coffre | Disponible | Voir la pièce |
| 2 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 2 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 2 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 3 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 3 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 3 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 3 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 4 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 4 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 4 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 5 | F0017221 | Marque "staub" | Nous contacter | Voir la pièce |
| 5 | F0017221 | Marque "staub" | Nous contacter | Voir la pièce |
| 7 | YN1257600 | Roulement | Disponible | Voir la pièce |
| 8 | YF0017201 | Pignon | Disponible | Voir la pièce |
| 9 | YN0207300 | Bague d | Disponible | Voir la pièce |
| 10 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 11 | 68310060R | Support | Disponible | Voir la pièce |
| 12 | F0017200 | Boite | Nous contacter | Voir la pièce |
| 13 | K3501840 | Joint | Disponible | Voir la pièce |
| 14 | 3806067R | Vis | Disponible | Voir la pièce |
| 15 | F0017226 | Moyeu | Disponible | Voir la pièce |
| 15 | F0017226 | Moyeu | Disponible | Voir la pièce |
| 15 | L0116300 | Kit containing pair of spacers to limit the rotor width to | Nous contacter | Voir la pièce |
| 15 | L0116300 | Kit containing pair of spacers to limit the rotor width to | Nous contacter | Voir la pièce |
| 15 | YF0017210 | Moyeu | Non reliée | |
| 15 | YF0017210 | Moyeu | Non reliée | |
| 16 | N0209800R | Bague | Nous contacter | Voir la pièce |
| 16 | N0209800R | Bague | Nous contacter | Voir la pièce |
| 17 | N0134200 | Bague seeger | Disponible | Voir la pièce |
| 17 | N0134200 | Bague seeger | Disponible | Voir la pièce |
| 18 | N1269800R | Roulement | Non reliée | |
| 18 | N1269800R | Roulement | Non reliée | |
| 19 | 69210091R | Éperon | Disponible | Voir la pièce |
| 20 | K8535002 | Bouchon | Disponible | Voir la pièce |
| 21 | K3501750R | Arbre de roue | Nous contacter | Voir la pièce |
| 22 | F0017202R | Couronne | Non reliée | |
| 23 | 3806076R | Vis | Disponible | Voir la pièce |
| 25 | R0000148 | Kit couteaux | Disponible | Voir la pièce |
| 27 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 28 | N1054500 | Goupille | Disponible | Voir la pièce |
| 29 | K3501830R | Support | Nous contacter | Voir la pièce |
| 30 | Z0020368 | Support wheel | Disponible | Voir la pièce |
| 31 | YN1060200 | Goupille | Nous contacter | Voir la pièce |
| 32 | 3916020 | Rondelle | Disponible | Voir la pièce |
| 33 | 3806067R | Vis | Disponible | Voir la pièce |
| 33 | 3806067R | Vis | Disponible | Voir la pièce |
| 33 | 3806067R | Vis | Disponible | Voir la pièce |
| 34 | YN6249300 | Vis | Disponible | Voir la pièce |
| 35 | 3819013R | Grower | Disponible | Voir la pièce |
| 35 | 3819013R | Grower | Disponible | Voir la pièce |
| 35 | 3819013R | Grower | Disponible | Voir la pièce |
| 36 | F0015577 | Marque (danger) | Nous contacter | Voir la pièce |
| 37 | Z0020368 | Support wheel | Disponible | Voir la pièce |
| 38 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 39 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 39 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 39 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 40 | 3056374R | Marque (Made in Italy) | Disponible | Voir la pièce |

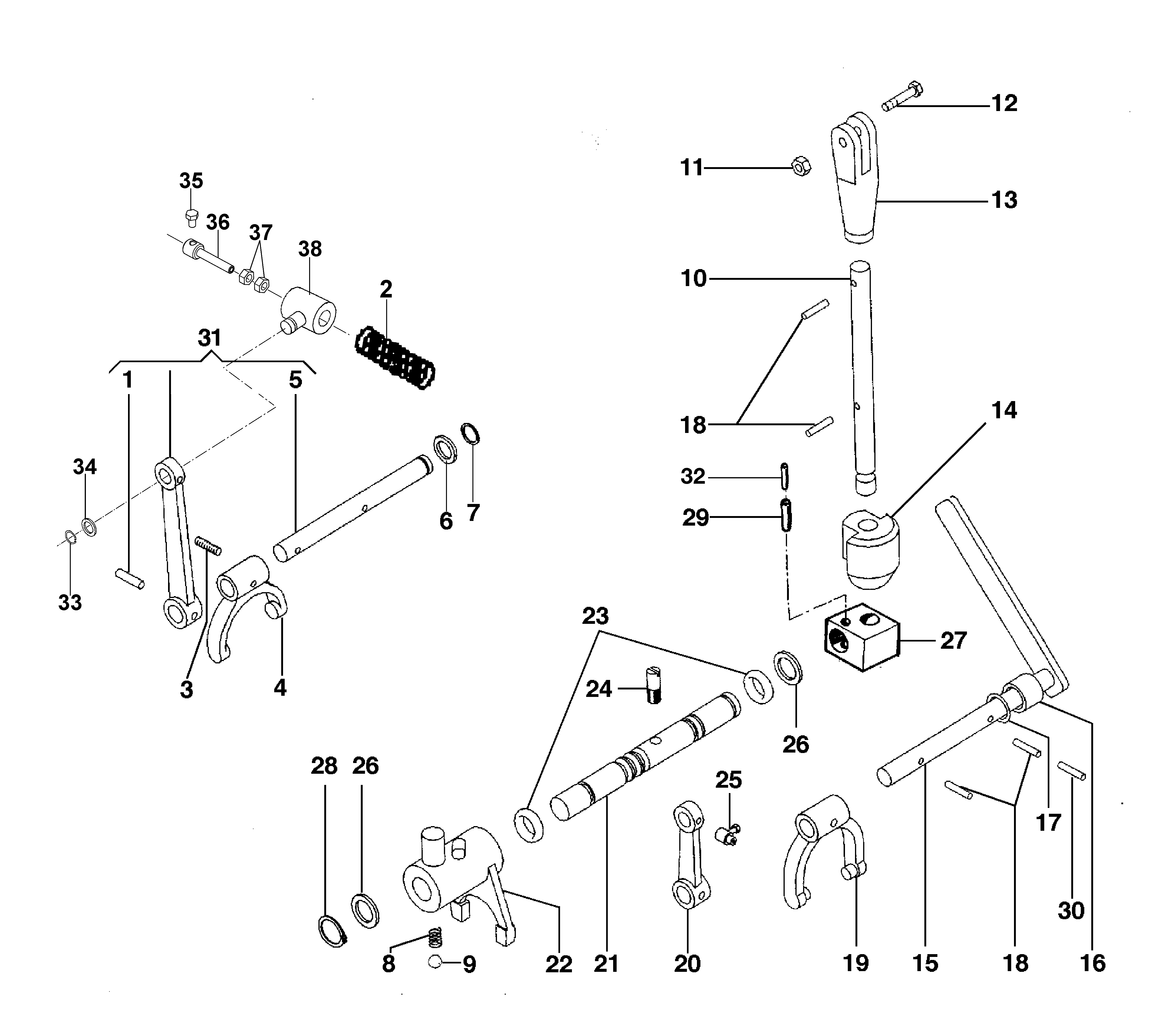

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 2 | 68310058R | Ressort | Disponible | Voir la pièce |
| 3 | YK3501070 | Goupille de fourchette | Disponible | Voir la pièce |
| 4 | YK3500940 | Fourchette | Non reliée | |
| 5 | K3500950 | Axe de fourchette | Nous contacter | Voir la pièce |
| 6 | YN5001700 | Rondelle | Disponible | Voir la pièce |
| 7 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 8 | YN3101500 | Ressort | Disponible | Voir la pièce |
| 9 | YN4743200 | Bille | Disponible | Voir la pièce |
| 10 | YF1241613 | Axe de came | Nous contacter | Voir la pièce |
| 11 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 12 | 3801024R | Vis | Nous contacter | Voir la pièce |
| 13 | YF1241619 | Douille | Disponible | Voir la pièce |
| 14 | YF1241614 | Accul | Disponible | Voir la pièce |
| 15 | YF1241623 | Axe de fourchette | Disponible | Voir la pièce |
| 16 | YN0403000 | Bague | Disponible | Voir la pièce |
| 17 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 18 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 18 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 19 | YK3500140 | Fourchette | Disponible | Voir la pièce |
| 20 | YK3500510 | Biellette | Disponible | Voir la pièce |
| 21 | YF1241615E | Arbre | Disponible | Voir la pièce |
| 22 | YF1250860D | Fourchette | Disponible | Voir la pièce |
| 23 | YN0306000 | Bague or | Disponible | Voir la pièce |
| 24 | YF1250816C | Vis | Disponible | Voir la pièce |
| 25 | YN5901500 | Etau | Disponible | Voir la pièce |
| 26 | YN5002600 | Rondelle | Disponible | Voir la pièce |
| 26 | YN5002600 | Rondelle | Disponible | Voir la pièce |
| 26 | YN5002610 | Epaisseur | Disponible | Voir la pièce |
| 26 | YN5002610 | Epaisseur | Disponible | Voir la pièce |
| 27 | YF1241616 | Butée de came | Disponible | Voir la pièce |
| 28 | 3024016R | Bague seeger | Disponible | Voir la pièce |
| 29 | YN5126100 | Goupille | Disponible | Voir la pièce |
| 30 | YN5101450 | Goupille | Disponible | Voir la pièce |
| 31 | YF1250856 | Coulisseau | Disponible | Voir la pièce |
| 32 | N5109400 | Goupille | Disponible | Voir la pièce |
| 33 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 35 | 302000024 | Vis | Nous contacter | Voir la pièce |
| 36 | 68320148 | Arrêt (fil) | Disponible | Voir la pièce |
| 37 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 38 | 68310056 | Arrêt (fil) | Disponible | Voir la pièce |

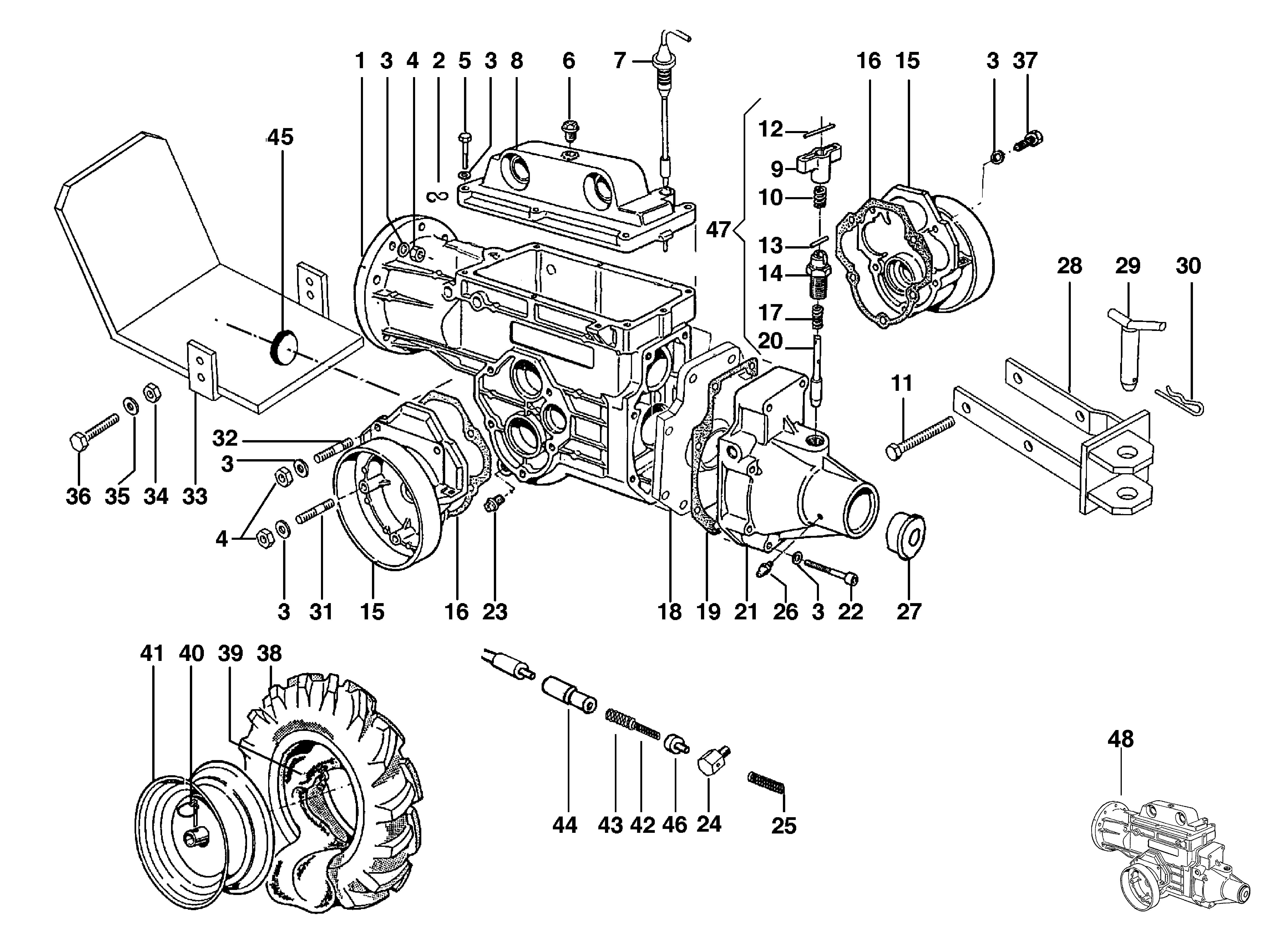

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1250822 | Boîte à vitesse | Nous contacter | Voir la pièce |
| 2 | F0005621 | Crochet | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 4 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 4 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 5 | 3806067R | Vis | Disponible | Voir la pièce |
| 6 | YN5253930 | Bouchon | Disponible | Voir la pièce |
| 7 | YK3500410 | Tige | Disponible | Voir la pièce |
| 8 | YK3500400E | Couvercle | Disponible | Voir la pièce |
| 9 | YK3500330A | Pommeau | Disponible | Voir la pièce |
| 10 | YK7903016 | Ressort | Disponible | Voir la pièce |
| 11 | YN6361500 | Vis | Disponible | Voir la pièce |
| 12 | YN5106600 | Goupille | Disponible | Voir la pièce |
| 13 | 3022012R | Goupille | Disponible | Voir la pièce |
| 14 | YF1250843 | Obturateur | Nous contacter | Voir la pièce |
| 15 | YK3500420 | Couvercle (roue) | Disponible | Voir la pièce |
| 15 | YK3500420 | Couvercle (roue) | Disponible | Voir la pièce |
| 16 | YK3500470 | Joint | Disponible | Voir la pièce |
| 16 | YK3500470 | Joint | Disponible | Voir la pièce |
| 17 | YK3503360 | Ressort | Disponible | Voir la pièce |
| 18 | YF1250806 | Flasque | Disponible | Voir la pièce |
| 19 | YK3500460 | Joint | Disponible | Voir la pièce |
| 20 | YF1250842 | Obturateur | Disponible | Voir la pièce |
| 21 | YF1250807 | Support | Disponible | Voir la pièce |
| 22 | YN6291000 | Vis | Disponible | Voir la pièce |
| 23 | YK8536001 | Bouchon | Disponible | Voir la pièce |
| 24 | YF1241618 | Vis | Disponible | Voir la pièce |
| 25 | YK7903009 | Ressort | Disponible | Voir la pièce |
| 26 | YN2603800 | Graisseur | Disponible | Voir la pièce |
| 27 | 321000001R | Bouchon | Disponible | Voir la pièce |
| 28 | L0060900 | Towing hitch | Disponible | Voir la pièce |
| 29 | 68640049R | Pivot | Disponible | Voir la pièce |
| 30 | YN5148800 | Goupille | Disponible | Voir la pièce |
| 31 | YN3825650 | Goujon | Nous contacter | Voir la pièce |
| 32 | YN3813200 | Goujon | Disponible | Voir la pièce |
| 33 | 68640136DR | Protection | Nous contacter | Voir la pièce |
| 34 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 35 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 36 | 3806074R | Vis | Disponible | Voir la pièce |
| 37 | 3806067R | Vis | Disponible | Voir la pièce |
| 38 | YN4851600 | Pneumatique | Nous contacter | Voir la pièce |
| 39 | YN4881100 | Chambre à aire | Disponible | Voir la pièce |
| 40 | YK8514001 | Goupille | Nous contacter | Voir la pièce |
| 41 | 69200044I | Jante | Nous contacter | Voir la pièce |
| 42 | YK7903004 | Ressort | Nous contacter | Voir la pièce |
| 43 | YK7903018 | Ressort | Nous contacter | Voir la pièce |
| 44 | YK1101850 | Guide ressort | Nous contacter | Voir la pièce |
| 45 | YN5265050 | Bouchon | Disponible | Voir la pièce |
| 46 | YN5852100A | Arrêt | Nous contacter | Voir la pièce |
| 47 | YR0000127 | Jeu obturateur | Disponible | Voir la pièce |
| 48 | 68310029 | Ensemble (boite de vitesses) | Nous contacter | Voir la pièce |

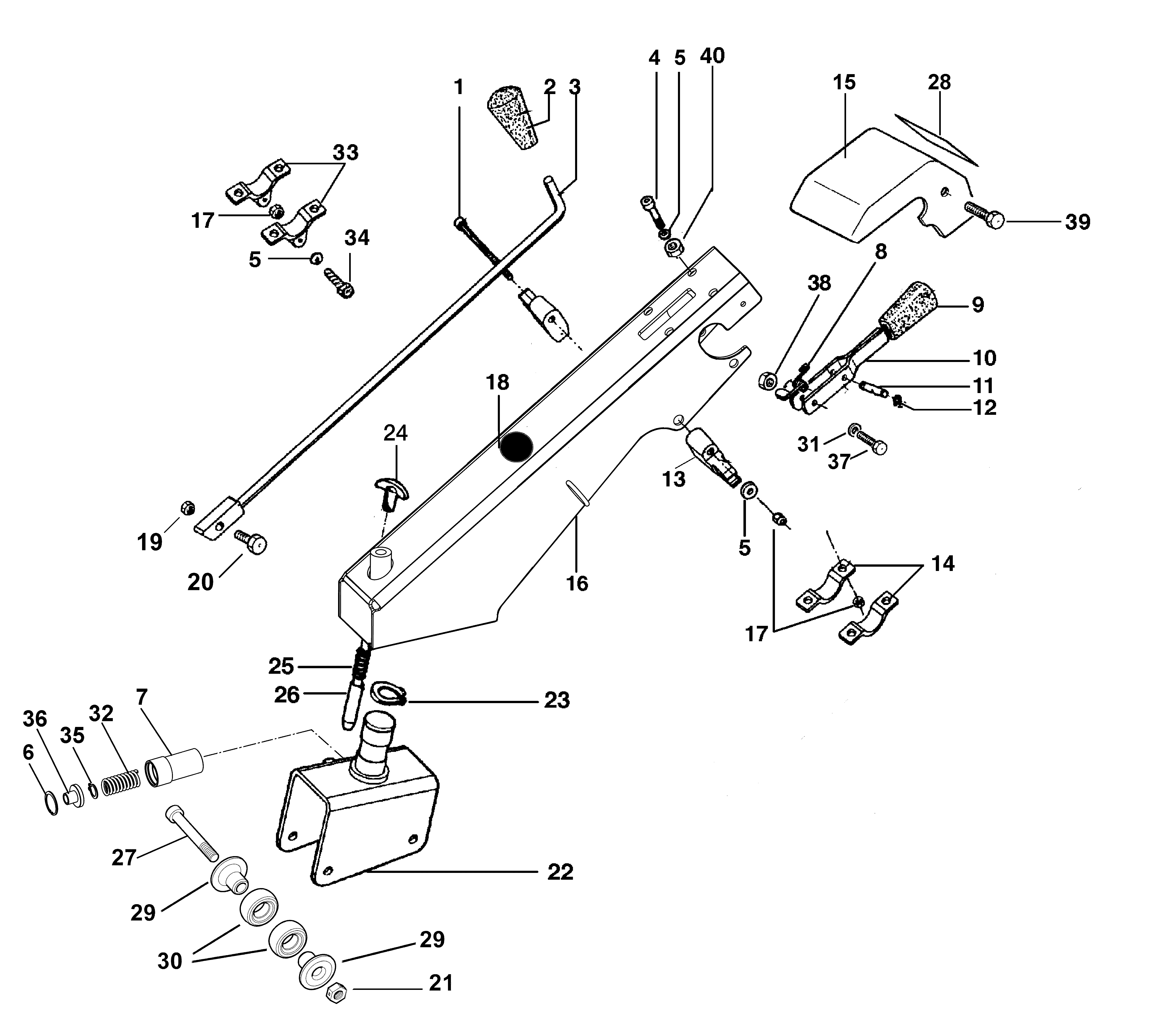

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3806076R | Vis | Disponible | Voir la pièce |
| 2 | YN3753600 | Pommeau | Disponible | Voir la pièce |
| 3 | YF1251626 | Levier de commande | Disponible | Voir la pièce |
| 4 | YN6289250 | Vis | Disponible | Voir la pièce |
| 5 | 3916008R | Rondelle | Non reliée | |
| 5 | 3916008R | Rondelle | Non reliée | |
| 5 | 3916008R | Rondelle | Non reliée | |
| 6 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 7 | 68320116R | Bague | Disponible | Voir la pièce |
| 8 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 9 | YN2840480 | Poignée | Disponible | Voir la pièce |
| 10 | YF1291636 | Levier | Nous contacter | Voir la pièce |
| 11 | - | N | Non reliée | |
| 12 | - | N | Non reliée | |
| 13 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 14 | YF1151601 | Etau | Disponible | Voir la pièce |
| 15 | 68240022R | Carter | Disponible | Voir la pièce |
| 16 | 68310003ER | Colonne | Non reliée | |
| 17 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 18 | 68310022 | Marque | Nous contacter | Voir la pièce |
| 19 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 20 | 3801024R | Vis | Nous contacter | Voir la pièce |
| 21 | YN1463650 | Écrou | Disponible | Voir la pièce |
| 22 | 68310046 | Support du colonne (jeu) | Nous contacter | Voir la pièce |
| 23 | YN0124100 | Bague seeger | Disponible | Voir la pièce |
| 24 | YN3753000 | Poignée | Disponible | Voir la pièce |
| 25 | YK3503360 | Ressort | Disponible | Voir la pièce |
| 26 | YF1251637 | Obturateur | Disponible | Voir la pièce |
| 27 | YN6357200 | Vis | Disponible | Voir la pièce |
| 28 | F1241627 | Marque | Disponible | Voir la pièce |
| 29 | YK3501080 | Bague | Disponible | Voir la pièce |
| 29 | YK3501080 | Bague | Disponible | Voir la pièce |
| 30 | YK0300910 | Amortisseur | Disponible | Voir la pièce |
| 31 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 32 | N3119560 | Ressort | Disponible | Voir la pièce |
| 33 | F1251650 | Support | Disponible | Voir la pièce |
| 34 | YN6289250 | Vis | Disponible | Voir la pièce |
| 35 | 3025027 | Bague seeger | Disponible | Voir la pièce |
| 36 | 68310057 | Rondelle | Disponible | Voir la pièce |
| 37 | YN6361500 | Vis | Disponible | Voir la pièce |
| 38 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 39 | YN6243651 | Vis | Disponible | Voir la pièce |
| 40 | 3914010R | Ecrou | Disponible | Voir la pièce |

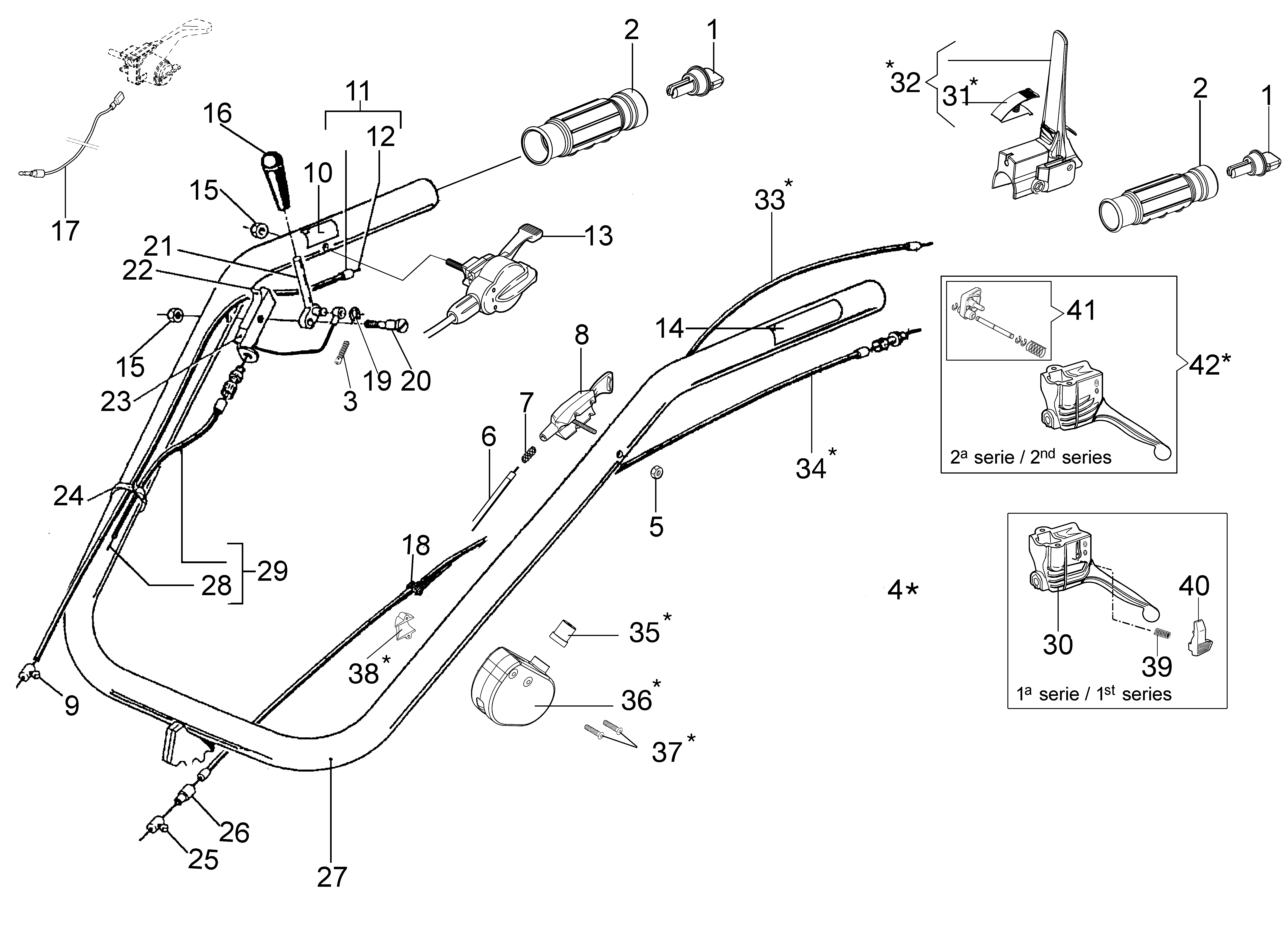

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 1 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 2 | 68320126R | Poignée | Disponible | Voir la pièce |
| 2 | 68320126R | Poignée | Disponible | Voir la pièce |
| 3 | YF1370387 | Protection | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 6 | N5476030 | Transmission | Nous contacter | Voir la pièce |
| 7 | 68320134 | Ressort | Nous contacter | Voir la pièce |
| 8 | 68320132 | Levier (Stop) | Nous contacter | Voir la pièce |
| 9 | YN5901000 | Etau | Disponible | Voir la pièce |
| 10 | YN5380805 | Marque (Accélérateur) | Nous contacter | Voir la pièce |
| 11 | 68330196R | Transmission | Nous contacter | Voir la pièce |
| 11 | YN5462710 | Gaine du type bowden | Disponible | Voir la pièce |
| 11 | YN5464000 | Transmission | Non reliée | |
| 12 | N5614500 | Câble accélérateur ey20 | Disponible | Voir la pièce |
| 13 | 3044010R | Jeu (Câble Moteur-stop - Manette gaz - Interrupteur) | Disponible | Voir la pièce |
| 13 | YN2803650 | Manette gaz | Disponible | Voir la pièce |
| 14 | YN5380870 | Marque (Notice d | Nous contacter | Voir la pièce |
| 15 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 16 | YN3752300 | Poignée | Disponible | Voir la pièce |
| 17 | 68640065R | Câble | Nous contacter | Voir la pièce |
| 18 | YN1762150 | Bande | Disponible | Voir la pièce |
| 19 | 3024008R | Bague seeger | Nous contacter | Voir la pièce |
| 20 | YF1061613 | Vis pivot | Disponible | Voir la pièce |
| 21 | YF1091657 | Levier | Nous contacter | Voir la pièce |
| 22 | YF1091690 | Marque | Disponible | Voir la pièce |
| 23 | YF1091687 | Patte | Disponible | Voir la pièce |
| 24 | YN1764000 | Bande | Disponible | Voir la pièce |
| 25 | YN5901500 | Etau | Disponible | Voir la pièce |
| 26 | YN5852100A | Arrêt | Nous contacter | Voir la pièce |
| 27 | 68910082R | Kit guidon | Disponible | Voir la pièce |
| 28 | N5649008 | Câble | Disponible | Voir la pièce |
| 29 | 68330194R | Transmission | Nous contacter | Voir la pièce |
| 30 | 68310063 | Levier | Disponible | Voir la pièce |
| 31 | 68240053R | Crochet + goupille | Non reliée | |
| 32 | 68310061R | Levier complet | Non reliée | |
| 33 | 68310062 | Cordelette | Disponible | Voir la pièce |
| 34 | 68310064R | Cordelette | Disponible | Voir la pièce |
| 35 | 68310066 | Bague | Nous contacter | Voir la pièce |
| 36 | 68310065 | Dispositif quick start | Disponible | Voir la pièce |
| 37 | 68310068 | Pivot | Nous contacter | Voir la pièce |
| 38 | 68310067 | Collier | Nous contacter | Voir la pièce |
| 39 | 68310074R | Ressort | Disponible | Voir la pièce |
| 40 | 68310073R | Interrupteur | Disponible | Voir la pièce |
| 41 | 68320198R | Jeu bouton | Nous contacter | Voir la pièce |
| 42 | 68320199R | Levier complet | Disponible | Voir la pièce |

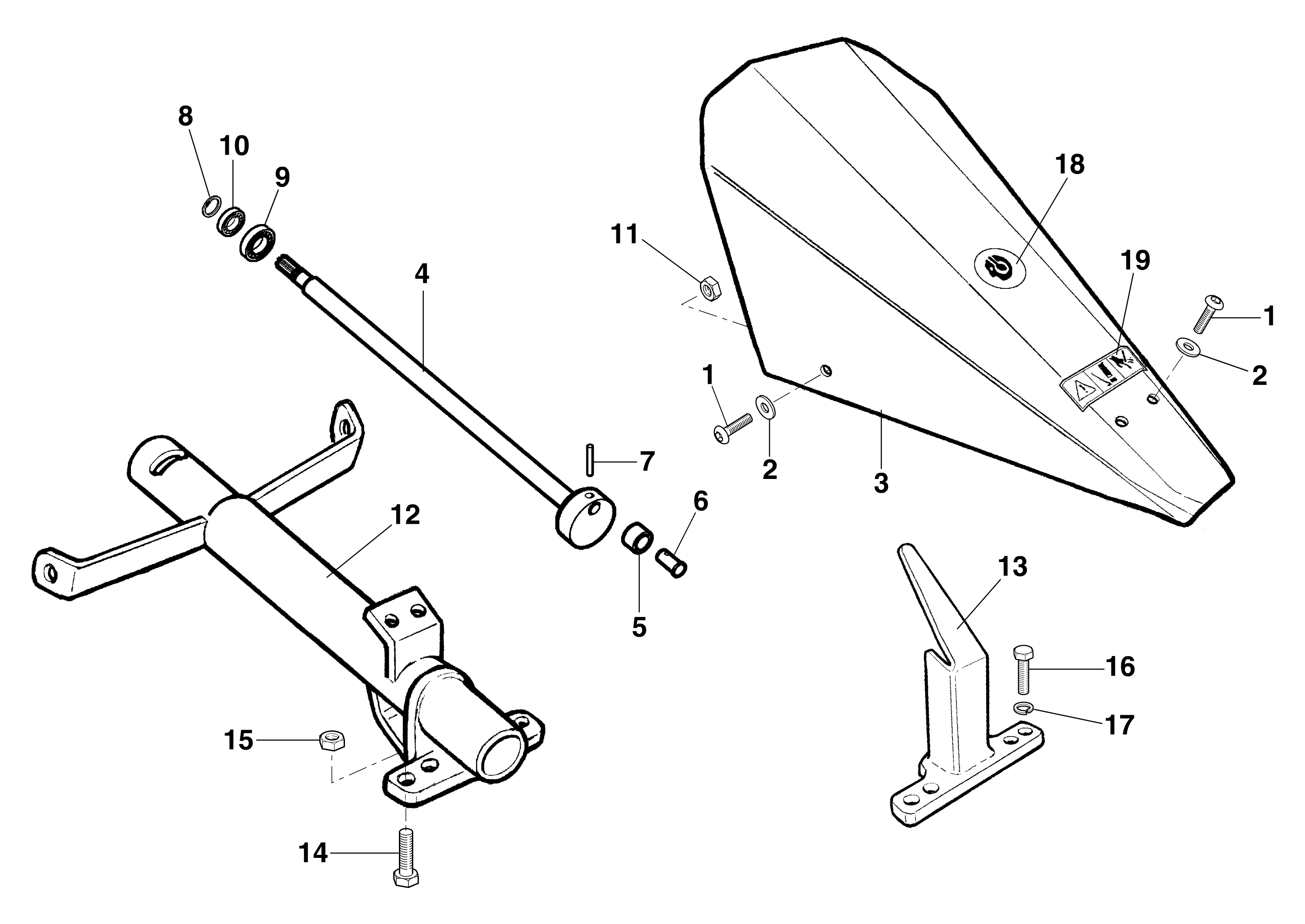

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N6259750 | Vis | Nous contacter | Voir la pièce |
| 1 | N6259750 | Vis | Nous contacter | Voir la pièce |
| 2 | CV020053 | Rondelle | Nous contacter | Voir la pièce |
| 2 | CV020053 | Rondelle | Nous contacter | Voir la pièce |
| 3 | CV013714 | Capot | Nous contacter | Voir la pièce |
| 4 | CV014095 | Arbre | Disponible | Voir la pièce |
| 5 | F1053337 | Rouleau | Disponible | Voir la pièce |
| 6 | F1053336 | Pivot | Disponible | Voir la pièce |
| 7 | CV023660 | Goupille | Disponible | Voir la pièce |
| 8 | YN0112700 | Bague seeger | Disponible | Voir la pièce |
| 9 | 300081031 | Roulement | Nous contacter | Voir la pièce |
| 10 | YN1258020 | Roulement | Nous contacter | Voir la pièce |
| 11 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 12 | CV013716 | Support | Disponible | Voir la pièce |
| 13 | CV014080 | Entraineur | Disponible | Voir la pièce |
| 14 | N6333300 | Vis | Disponible | Voir la pièce |
| 15 | CV020484 | Écrou | Nous contacter | Voir la pièce |
| 16 | CV020176 | Vis | Nous contacter | Voir la pièce |
| 17 | CV024132 | Rondelle | Disponible | Voir la pièce |
| 18 | N5383405 | Marque (protecteur) | Disponible | Voir la pièce |
| 19 | N5381650 | Marque (danger) | Disponible | Voir la pièce |
Pièces de la vue éclatée

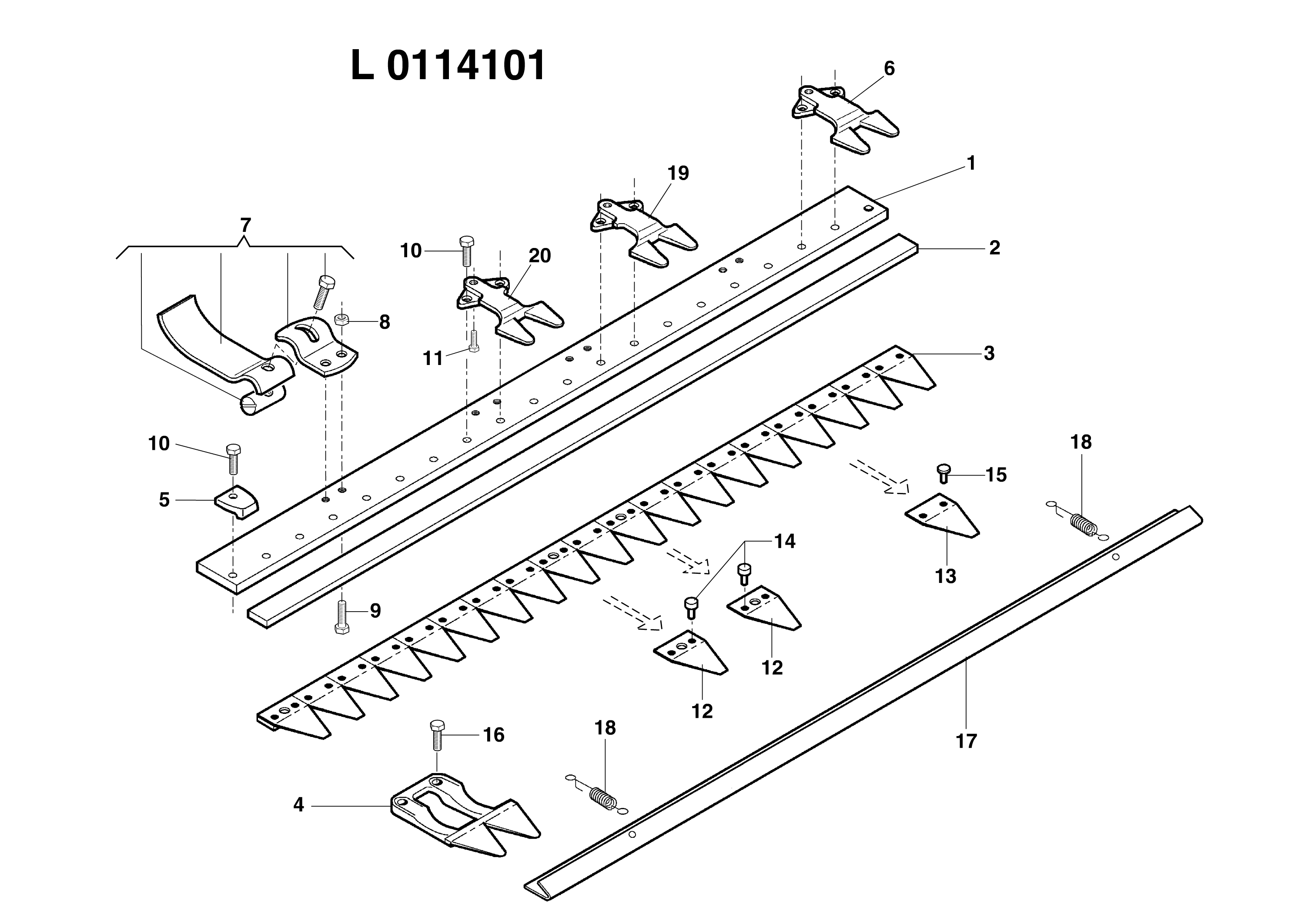

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CV014096 | Barre | Nous contacter | Voir la pièce |
| 2 | F0712027 | Barre 950 | Nous contacter | Voir la pièce |
| 3 | YF1073349 | Lame 950 | Disponible | Voir la pièce |
| 4 | F1113114 | Dent de barre de coupe | Disponible | Voir la pièce |
| 5 | YF0582687 | Plaquette | Nous contacter | Voir la pièce |
| 6 | F1113112R | Etrier | Non reliée | |
| 7 | R1503545 | Patin | Disponible | Voir la pièce |
| 8 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 9 | 3806067R | Vis | Disponible | Voir la pièce |
| 10 | N6333300 | Vis | Disponible | Voir la pièce |
| 10 | N6333300 | Vis | Disponible | Voir la pièce |
| 11 | N6245800 | Vis | Disponible | Voir la pièce |
| 12 | YF1073273 | Section de lame | Disponible | Voir la pièce |
| 12 | YF1073273 | Section de lame | Disponible | Voir la pièce |
| 13 | F1073216R | Lame | Disponible | Voir la pièce |
| 14 | F1073261 | Rivet | Disponible | Voir la pièce |
| 15 | YN0886600 | Rivet | Disponible | Voir la pièce |
| 16 | YN6325400 | Vis | Disponible | Voir la pièce |
| 17 | CV013593 | Protection | Nous contacter | Voir la pièce |
| 18 | F0742013 | Crochet | Nous contacter | Voir la pièce |
| 18 | F0742013 | Crochet | Nous contacter | Voir la pièce |
| 19 | F1253048 | Serre lame | Nous contacter | Voir la pièce |
| 20 | F1253047 | Serre lame | Nous contacter | Voir la pièce |

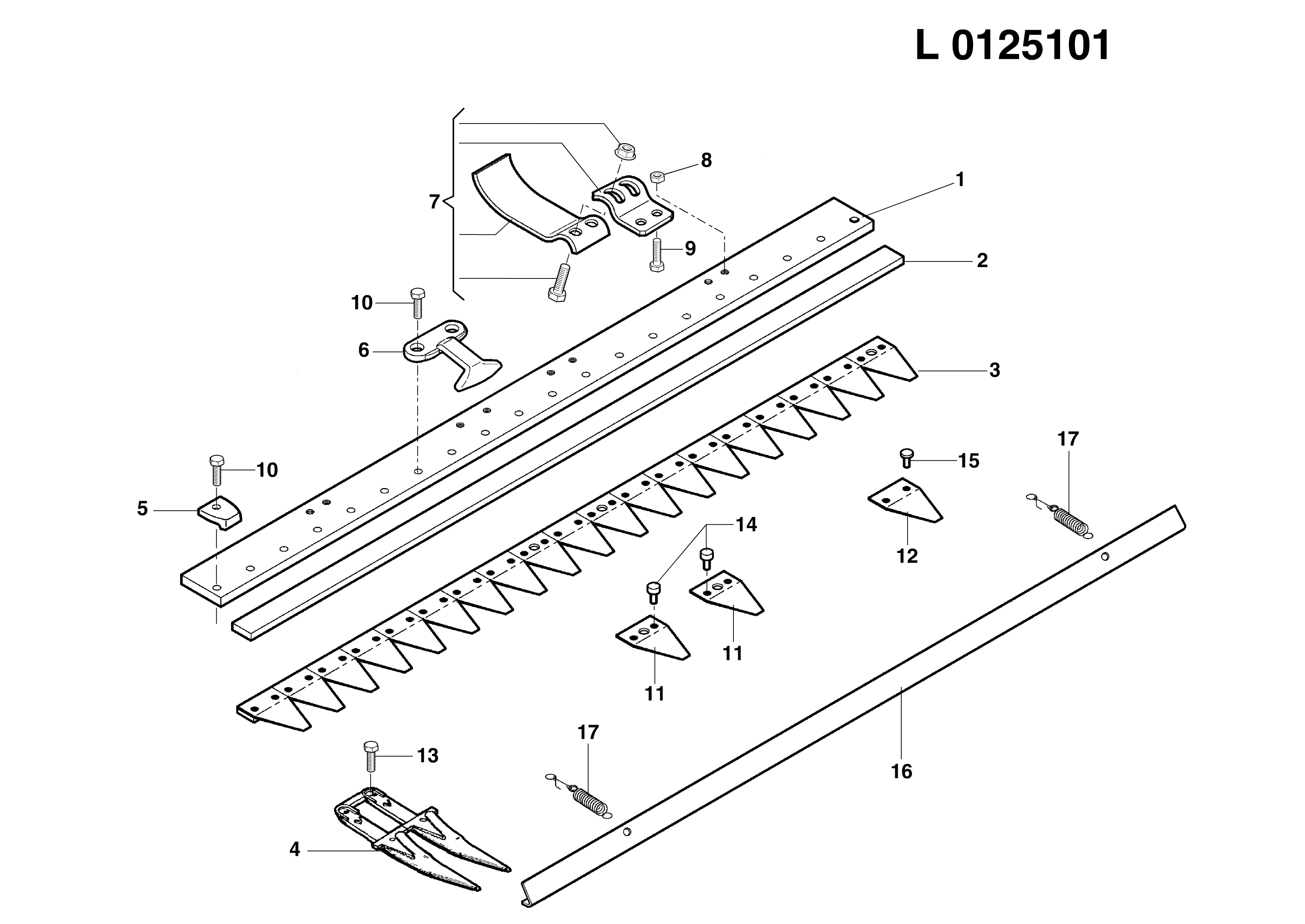

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CV014096 | Barre | Nous contacter | Voir la pièce |
| 2 | F0712027 | Barre 950 | Nous contacter | Voir la pièce |
| 3 | YF1073349 | Lame 950 | Disponible | Voir la pièce |
| 4 | F0582688R | Jeu de dents | Nous contacter | Voir la pièce |
| 5 | YF0582687 | Plaquette | Nous contacter | Voir la pièce |
| 6 | YF0582685 | Pièce h | Disponible | Voir la pièce |
| 7 | R1503545 | Patin | Disponible | Voir la pièce |
| 8 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 9 | 3806067R | Vis | Disponible | Voir la pièce |
| 10 | N6333300 | Vis | Disponible | Voir la pièce |
| 10 | N6333300 | Vis | Disponible | Voir la pièce |
| 11 | YF1073273 | Section de lame | Disponible | Voir la pièce |
| 11 | YF1073273 | Section de lame | Disponible | Voir la pièce |
| 12 | F1073216R | Lame | Disponible | Voir la pièce |
| 13 | YN6325400 | Vis | Disponible | Voir la pièce |
| 14 | F1073261 | Rivet | Disponible | Voir la pièce |
| 15 | YN0886600 | Rivet | Disponible | Voir la pièce |
| 16 | CV013593 | Protection | Nous contacter | Voir la pièce |
| 17 | F0742013 | Crochet | Nous contacter | Voir la pièce |
| 17 | F0742013 | Crochet | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150275 | Tête cylindre | Nous contacter | Voir la pièce |
| 2 | L66150350 | Goupille | Nous contacter | Voir la pièce |
| 2 | L66150350 | Goupille | Nous contacter | Voir la pièce |
| 3 | L66150309 | Joint | Disponible | Voir la pièce |
| 4 | L66150323 | Vis | Nous contacter | Voir la pièce |
| 5 | L66150276 | Joint | Disponible | Voir la pièce |
| 6 | L66150278 | Joint | Disponible | Voir la pièce |
| 7 | 3055123R | Bougie | Non reliée | |
| 8 | L66150316 | Vis | Disponible | Voir la pièce |
| 9 | L66150707 | Couvercle | Disponible | Voir la pièce |
| 10 | L66150241 | Goujon | Disponible | Voir la pièce |
| 10 | L66150241 | Goujon | Disponible | Voir la pièce |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150329 | Démarrage complet | Disponible | Voir la pièce |
| 2 | L66150330 | Vis | Disponible | Voir la pièce |
| 3 | L66150331 | Entraineur | Nous contacter | Voir la pièce |
| 4 | L66150332 | Ressort | Disponible | Voir la pièce |
| 5 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 6 | L66150264 | Ressort | Disponible | Voir la pièce |
| 7 | L66150265 | Poulie | Disponible | Voir la pièce |
| 8 | L66150336 | Ressort de démarrage | Disponible | Voir la pièce |
| 9 | L66150316 | Vis | Disponible | Voir la pièce |
| 10 | L66150337 | Corde de démarrage | Disponible | Voir la pièce |
| 11 | L66150103 | Poignée de démarrage | Disponible | Voir la pièce |
| 12 | L66150339 | Vis | Disponible | Voir la pièce |
| 13 | L66150391 | Cache ventilateur | Disponible | Voir la pièce |
| 14 | L66150374 | Groupe de démarrage | Disponible | Voir la pièce |
| 15 | L66150474 | Bouchon | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150272 | Cylindre et soubassement | Disponible | Voir la pièce |
| 2 | L66150326 | Bague | Disponible | Voir la pièce |
| 3 | L66150304 | Régulateur | Nous contacter | Voir la pièce |
| 4 | L66150355 | Roulement | Disponible | Voir la pièce |
| 5 | L66150302 | Axe | Nous contacter | Voir la pièce |
| 6 | L66150325 | Rondelle | Nous contacter | Voir la pièce |
| 7 | L66150353 | Goupille | Disponible | Voir la pièce |
| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150319 | Vis | Nous contacter | Voir la pièce |
| 1 | L66150319 | Vis | Nous contacter | Voir la pièce |
| 2 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 2 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 3 | L66150274 | Joint | Disponible | Voir la pièce |
| 4 | L66150273 | Couvercle soubassement | Nous contacter | Voir la pièce |
| 5 | L66150326 | Bague | Disponible | Voir la pièce |
| 6 | L66150355 | Roulement | Disponible | Voir la pièce |
| 7 | L66150357 | Goupille | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150280 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150279 | Piston | Nous contacter | Voir la pièce |
| 3 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 3 | L66150372 | Arrêt | Nous contacter | Voir la pièce |
| 4 | L66150281 | Bielle (complète) | Disponible | Voir la pièce |
| 5 | L66150342 | Axe du piston | Disponible | Voir la pièce |
| 6 | L66150343 | Vis | Nous contacter | Voir la pièce |
| 7 | L66150081 | Clavette | Disponible | Voir la pièce |
| 8 | L66150373 | Arbre (complet) | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150364 | Soupape | Nous contacter | Voir la pièce |
| 1 | L66150364 | Soupape | Nous contacter | Voir la pièce |
| 2 | L66150365 | Bague | Disponible | Voir la pièce |
| 2 | L66150365 | Bague | Disponible | Voir la pièce |
| 3 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 3 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 4 | L66150367 | Bague | Disponible | Voir la pièce |
| 5 | L66151233 | Kit soupape | Disponible | Voir la pièce |
| 6 | L66150363 | Arbre (complet) | Disponible | Voir la pièce |
| 7 | L66150287 | Tôle (guidage) | Nous contacter | Voir la pièce |
| 8 | L66150285 | Tige | Disponible | Voir la pièce |
| 8 | L66150285 | Tige | Disponible | Voir la pièce |
| 9 | L66150286 | Guide | Disponible | Voir la pièce |
| 9 | L66150286 | Guide | Disponible | Voir la pièce |
| 10 | L66150368 | Balancier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150314 | Bobine | Disponible | Voir la pièce |
| 2 | L66150371 | Pipette bougie | Disponible | Voir la pièce |
| 3 | L66150321 | Vis | Disponible | Voir la pièce |
| 4 | L66150313 | Volant | Disponible | Voir la pièce |
| 5 | L66150288 | Ventilateur | Disponible | Voir la pièce |
| 6 | L66150312 | Poulie | Disponible | Voir la pièce |
| 7 | L66150376 | Écrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150377 | Levier complet | Nous contacter | Voir la pièce |
| 2 | L66150378 | Fixation câble | Disponible | Voir la pièce |
| 3 | L66150379 | Vis | Disponible | Voir la pièce |
| 4 | L66150380 | Ressort | Nous contacter | Voir la pièce |
| 5 | L66150381 | Vis | Disponible | Voir la pièce |
| 6 | L66151253 | Ressort | Disponible | Voir la pièce |
| 7 | L66150382 | Vis | Disponible | Voir la pièce |
| 8 | L66150185 | Écrou | Disponible | Voir la pièce |
| 9 | L66150301 | Bras | Nous contacter | Voir la pièce |
| 10 | L66150300 | Ressort | Disponible | Voir la pièce |
| 11 | L66150298 | Levier accélérateur | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150308 | Kit d | Disponible | Voir la pièce |
| 2 | L66150345 | Silencieux | Nous contacter | Voir la pièce |
| 3 | L66150346 | Protection | Nous contacter | Voir la pièce |
| 4 | L66150347 | Vis | Nous contacter | Voir la pièce |
| 4 | L66150347 | Vis | Nous contacter | Voir la pièce |
| 5 | L66150349 | Support | Nous contacter | Voir la pièce |
| 6 | L66150317 | Vis | Disponible | Voir la pièce |
| 7 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 7 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 8 | L66151957 | Protection | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150307 | Kit filtre à air | Disponible | Voir la pièce |
| 2 | L66150384 | Écrou | Disponible | Voir la pièce |
| 3 | L66150385 | Couvercle | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 5 | L66150387 | Filtre | Disponible | Voir la pièce |
| 6 | L66150388 | Grille | Nous contacter | Voir la pièce |
| 7 | L66150389 | Support filtre | Disponible | Voir la pièce |
| 8 | L66150390 | Raccord | Disponible | Voir la pièce |
| 9 | L66150185 | Écrou | Disponible | Voir la pièce |
| 9 | L66150185 | Écrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 2 | L66150295 | Raccord | Disponible | Voir la pièce |
| 3 | L66151235 | Réservoir complet | Disponible | Voir la pièce |
| 4 | L66150297 | Bouchon | Disponible | Voir la pièce |
| 5 | L66150321 | Vis | Disponible | Voir la pièce |
| 5 | L66150321 | Vis | Disponible | Voir la pièce |
| 6 | L66150296 | Filtre mix | Disponible | Voir la pièce |
| 7 | L66150322 | Vis | Nous contacter | Voir la pièce |
| 8 | L66150306 | Support | Disponible | Voir la pièce |
| 9 | L66150305 | Support | Disponible | Voir la pièce |
| 10 | L66150327 | Tuyau essence | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150289A | Carburateur | Disponible | Voir la pièce |
| 2 | L66150370 | Joint | Disponible | Voir la pièce |
| 3 | L66150369 | Flotteur | Disponible | Voir la pièce |
| 4 | L66150375 | Cuvette | Disponible | Voir la pièce |
| 5 | L66150291 | Joint | Disponible | Voir la pièce |
| 6 | L66150290 | Joint | Nous contacter | Voir la pièce |
| 7 | L66150293 | Bride thermique | Nous contacter | Voir la pièce |
| 8 | L66150292 | Joint | Disponible | Voir la pièce |
| 9 | L66150340 | Couvercle | Nous contacter | Voir la pièce |
| 10 | L66150339 | Vis | Disponible | Voir la pièce |
| 10 | L66150339 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | LS611059 | Coffre | Nous contacter | Voir la pièce |
| 2 | LS500001 | Graisseur | Disponible | Voir la pièce |
| 3 | LS591007 | Roulement | Disponible | Voir la pièce |
| 3 | LS591007 | Roulement | Disponible | Voir la pièce |
| 4 | LS611040 | Bâti de support | Nous contacter | Voir la pièce |
| 5 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 5 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 5 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 6 | LS7000816 | Vis | Disponible | Voir la pièce |
| 6 | LS7000816 | Vis | Disponible | Voir la pièce |
| 6 | LS7000816 | Vis | Disponible | Voir la pièce |
| 7 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 8 | 3806074R | Vis | Disponible | Voir la pièce |
| 8 | 3806074R | Vis | Disponible | Voir la pièce |
| 9 | LS7000835 | Vis | Nous contacter | Voir la pièce |
| 10 | LS611041 | Arbre | Nous contacter | Voir la pièce |
| 11 | LS594017 | Bague seeger | Disponible | Voir la pièce |
| 11 | LS594017 | Bague seeger | Disponible | Voir la pièce |
| 11 | LS594017 | Bague seeger | Disponible | Voir la pièce |
| 12 | LS611048 | Pivot | Disponible | Voir la pièce |
| 13 | LS611043 | Bague | Disponible | Voir la pièce |
| 14 | LS591030 | Anneau | Disponible | Voir la pièce |
| 15 | LS591031 | Rondelle | Nous contacter | Voir la pièce |
| 16 | LS7110606 | Pion | Disponible | Voir la pièce |
| 17 | LS611049R | Tête lame | Non reliée |
