Vue Éclatée FARMER HX (EN 709) Version 2011
Retrouvez les pièces détachées, références et repères disponibles pour FARMER HX (EN 709) Version 2011.

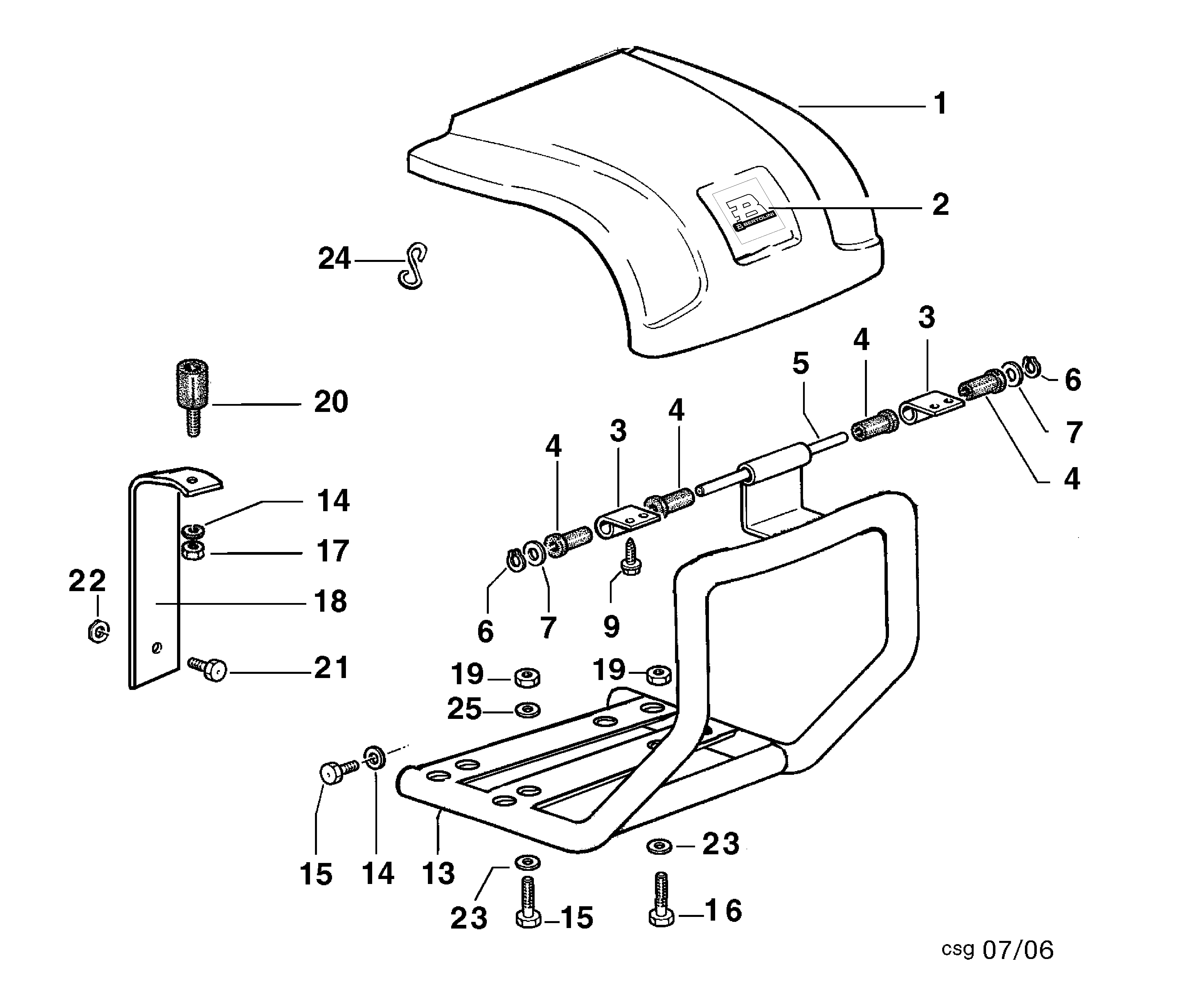

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1252113 | Capot hobby farmer-visse- | Nous contacter | Voir la pièce |
| 2 | 68670016R | Marque | Disponible | Voir la pièce |
| 3 | F1292105 | Support | Disponible | Voir la pièce |
| 3 | F1292105 | Support | Disponible | Voir la pièce |
| 4 | YN0400700 | Bague | Disponible | Voir la pièce |
| 4 | YN0400700 | Bague | Disponible | Voir la pièce |
| 4 | YN0400700 | Bague | Disponible | Voir la pièce |
| 4 | YN0400700 | Bague | Disponible | Voir la pièce |
| 5 | F1292106 | Goujon | Disponible | Voir la pièce |
| 6 | YN0102900 | Bague | Disponible | Voir la pièce |
| 6 | YN0102900 | Bague | Disponible | Voir la pièce |
| 7 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 7 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 9 | YN6243654 | Vis | Disponible | Voir la pièce |
| 13 | 68310093 | Support (capot) | Non reliée | |
| 13 | 68910044 | Protection | Disponible | Voir la pièce |
| 14 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 14 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 15 | N6294400 | Vis | Disponible | Voir la pièce |
| 15 | N6294400 | Vis | Disponible | Voir la pièce |
| 16 | 3806067R | Vis | Disponible | Voir la pièce |
| 17 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 18 | 68310094 | Support | Nous contacter | Voir la pièce |
| 19 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 19 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 20 | YF0752159 | Silencieux | Disponible | Voir la pièce |
| 21 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 22 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 23 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 23 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 24 | F0005621 | Crochet | Disponible | Voir la pièce |
| 25 | 3916008R | Rondelle | Non reliée |

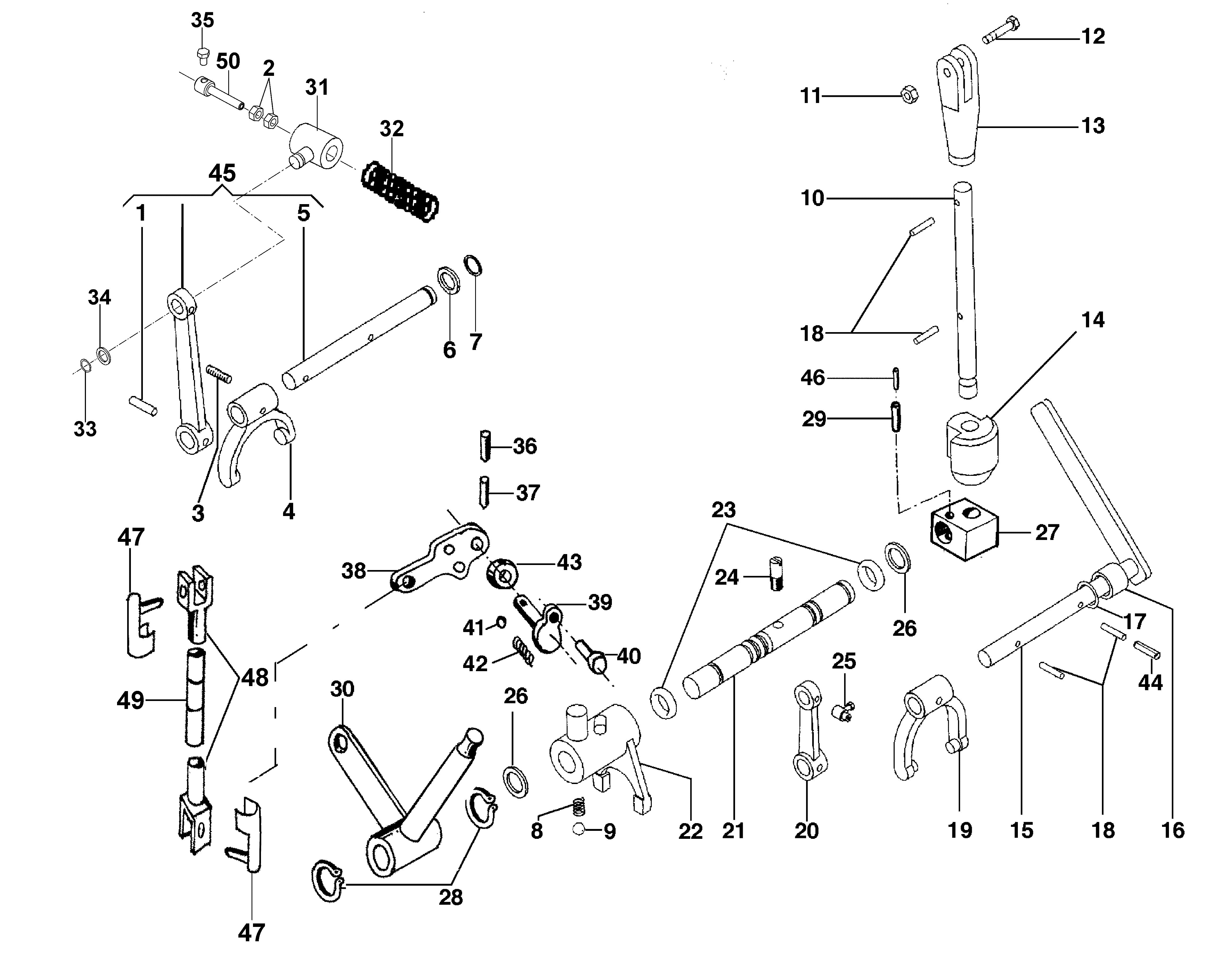

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 2 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 3 | YK3501070 | Goupille de fourchette | Disponible | Voir la pièce |
| 4 | YK3500940 | Fourchette | Non reliée | |
| 5 | K3500950 | Axe de fourchette | Nous contacter | Voir la pièce |
| 6 | YN5001700 | Rondelle | Disponible | Voir la pièce |
| 7 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 8 | YN3101500 | Ressort | Disponible | Voir la pièce |
| 9 | YN4743200 | Bille | Disponible | Voir la pièce |
| 10 | YF1241613 | Axe de came | Nous contacter | Voir la pièce |
| 11 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 12 | 3801024R | Vis | Nous contacter | Voir la pièce |
| 13 | YF1241619 | Douille | Disponible | Voir la pièce |
| 14 | YF1241614 | Accul | Disponible | Voir la pièce |
| 15 | YF1241623 | Axe de fourchette | Disponible | Voir la pièce |
| 16 | YN0403000 | Bague | Disponible | Voir la pièce |
| 17 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 18 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 18 | YN5113800 | Goupille | Disponible | Voir la pièce |
| 19 | YK3500140 | Fourchette | Disponible | Voir la pièce |
| 20 | YK3500510 | Biellette | Disponible | Voir la pièce |
| 21 | F1250865A | Arbre | Nous contacter | Voir la pièce |
| 22 | YF1250860D | Fourchette | Disponible | Voir la pièce |
| 23 | YN0306000 | Bague or | Disponible | Voir la pièce |
| 24 | YF1250816C | Vis | Disponible | Voir la pièce |
| 25 | YN5901500 | Etau | Disponible | Voir la pièce |
| 26 | YN5002600 | Rondelle | Disponible | Voir la pièce |
| 26 | YN5002600 | Rondelle | Disponible | Voir la pièce |
| 27 | YF1241616 | Butée de came | Disponible | Voir la pièce |
| 28 | 3024016R | Bague seeger | Disponible | Voir la pièce |
| 29 | YN5126100 | Goupille | Disponible | Voir la pièce |
| 30 | F1251643 | Levier de commande | Nous contacter | Voir la pièce |
| 31 | 68310056 | Arrêt (fil) | Disponible | Voir la pièce |
| 32 | 68310058R | Ressort | Disponible | Voir la pièce |
| 33 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 35 | 302000024 | Vis | Nous contacter | Voir la pièce |
| 36 | YN5126100 | Goupille | Disponible | Voir la pièce |
| 37 | N5109400 | Goupille | Disponible | Voir la pièce |
| 38 | F1251645 | Levier | Disponible | Voir la pièce |
| 39 | F1251646 | Axe de commande | Disponible | Voir la pièce |
| 40 | YF1291604 | Bloc de glissement | Disponible | Voir la pièce |
| 41 | YN4745400 | Bille | Disponible | Voir la pièce |
| 42 | YN3104250 | Ressort | Disponible | Voir la pièce |
| 43 | YN0203000 | Bague d | Disponible | Voir la pièce |
| 44 | YN5101450 | Goupille | Disponible | Voir la pièce |
| 45 | YF1250856 | Coulisseau | Disponible | Voir la pièce |
| 46 | N5109400 | Goupille | Disponible | Voir la pièce |
| 47 | YK8197002 | Pivot | Disponible | Voir la pièce |
| 47 | YK8197002 | Pivot | Disponible | Voir la pièce |
| 48 | YN6003010 | Fourchette | Disponible | Voir la pièce |
| 49 | F1251644A | Tirant | Disponible | Voir la pièce |
| 50 | 68320148 | Arrêt (fil) | Disponible | Voir la pièce |

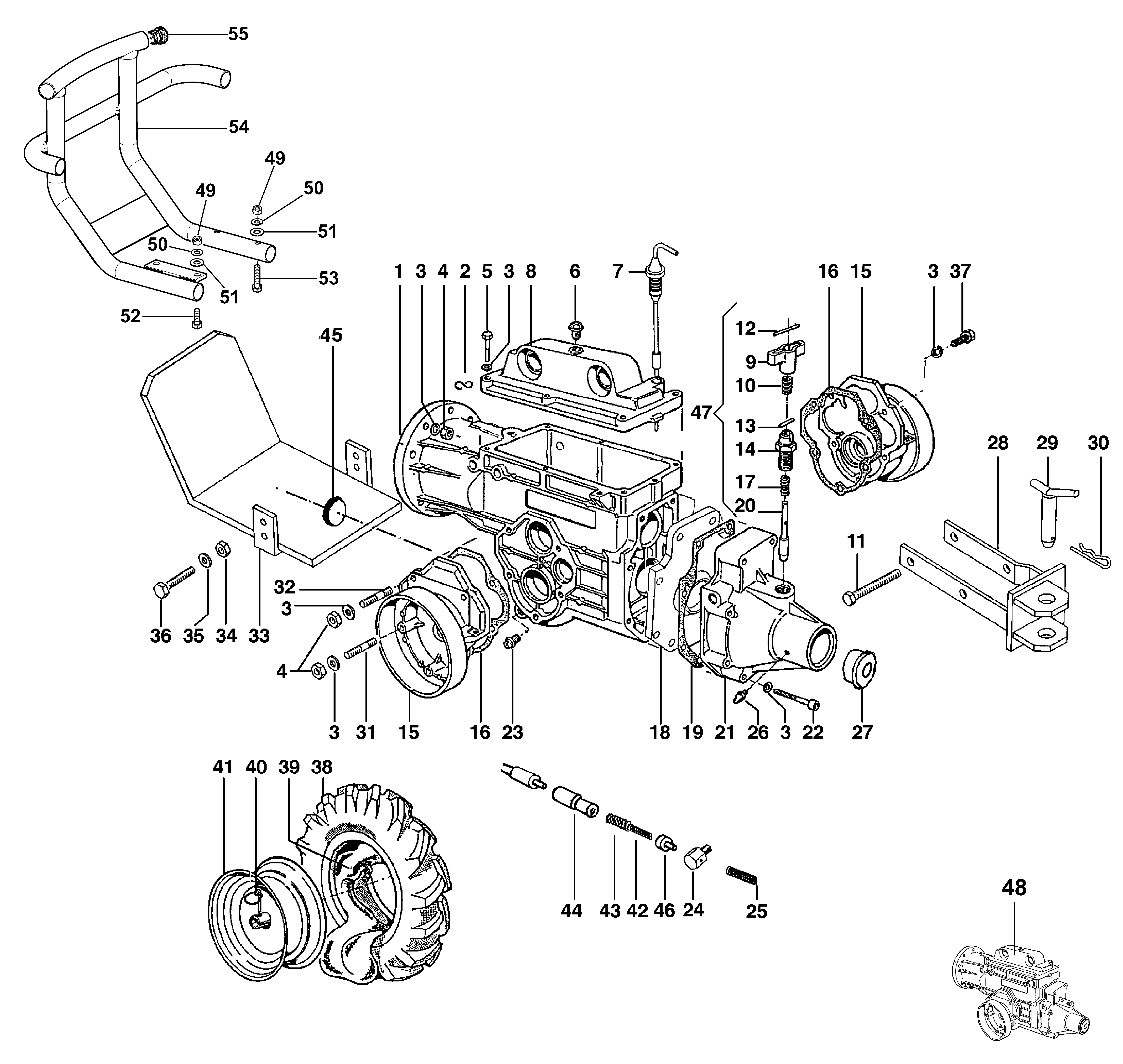

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1250822 | Boîte à vitesse | Nous contacter | Voir la pièce |
| 2 | F0005621 | Crochet | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 4 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 4 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 5 | 3806067R | Vis | Disponible | Voir la pièce |
| 6 | YN5253930 | Bouchon | Disponible | Voir la pièce |
| 7 | YK3500410 | Tige | Disponible | Voir la pièce |
| 8 | YK3500400E | Couvercle | Disponible | Voir la pièce |
| 9 | YK3500330A | Pommeau | Disponible | Voir la pièce |
| 10 | YK7903016 | Ressort | Disponible | Voir la pièce |
| 11 | YN6361500 | Vis | Disponible | Voir la pièce |
| 12 | YN5106600 | Goupille | Disponible | Voir la pièce |
| 13 | 3022012R | Goupille | Disponible | Voir la pièce |
| 14 | YF1250843 | Obturateur | Nous contacter | Voir la pièce |
| 15 | YK3500420 | Couvercle (roue) | Disponible | Voir la pièce |
| 15 | YK3500420 | Couvercle (roue) | Disponible | Voir la pièce |
| 16 | YK3500470 | Joint | Disponible | Voir la pièce |
| 16 | YK3500470 | Joint | Disponible | Voir la pièce |
| 17 | YK3503360 | Ressort | Disponible | Voir la pièce |
| 18 | YF1250806 | Flasque | Disponible | Voir la pièce |
| 19 | YK3500460 | Joint | Disponible | Voir la pièce |
| 20 | YF1250842 | Obturateur | Disponible | Voir la pièce |
| 21 | YF1250807 | Support | Disponible | Voir la pièce |
| 22 | YN6291000 | Vis | Disponible | Voir la pièce |
| 23 | YK8536001 | Bouchon | Disponible | Voir la pièce |
| 24 | YF1241618 | Vis | Disponible | Voir la pièce |
| 25 | YK7903009 | Ressort | Disponible | Voir la pièce |
| 26 | YN2603800 | Graisseur | Disponible | Voir la pièce |
| 27 | 321000001R | Bouchon | Disponible | Voir la pièce |
| 28 | L0060900 | Towing hitch | Disponible | Voir la pièce |
| 29 | 68640049R | Pivot | Disponible | Voir la pièce |
| 30 | YN5148800 | Goupille | Disponible | Voir la pièce |
| 31 | YN3825650 | Goujon | Nous contacter | Voir la pièce |
| 32 | YN3813200 | Goujon | Disponible | Voir la pièce |
| 33 | - | N | Non reliée | |
| 34 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 35 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 36 | 3806074R | Vis | Disponible | Voir la pièce |
| 37 | 3806067R | Vis | Disponible | Voir la pièce |
| 38 | YN4851600 | Pneumatique | Nous contacter | Voir la pièce |
| 38 | YN4852000B | Pneumatique | Non reliée | |
| 39 | N4881310 | Chambre à aire | Nous contacter | Voir la pièce |
| 39 | YN4881100 | Chambre à aire | Disponible | Voir la pièce |
| 39 | YN4881500 | Chambre à aire | Nous contacter | Voir la pièce |
| 40 | YK8514001 | Goupille | Nous contacter | Voir la pièce |
| 41 | 69200044I | Jante | Nous contacter | Voir la pièce |
| 41 | 69200045 | Bandage roue | Nous contacter | Voir la pièce |
| 41 | N4900550 | Bandage roue | Non reliée | |
| 42 | YK7903004 | Ressort | Nous contacter | Voir la pièce |
| 43 | YK7903018 | Ressort | Nous contacter | Voir la pièce |
| 44 | YK1101850 | Guide ressort | Nous contacter | Voir la pièce |
| 45 | YN5265050 | Bouchon | Disponible | Voir la pièce |
| 46 | YN5852100A | Arrêt | Nous contacter | Voir la pièce |
| 47 | YR0000127 | Jeu obturateur | Disponible | Voir la pièce |
| 48 | YP0001749D | Ensemble (boite de vitesses) | Disponible | Voir la pièce |
| 49 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 49 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 50 | - | N | Non reliée | |
| 50 | - | N | Non reliée | |
| 51 | - | N | Non reliée | |
| 51 | - | N | Non reliée | |
| 52 | - | N | Non reliée | |
| 53 | - | N | Non reliée | |
| 54 | - | N | Non reliée | |
| 55 | - | N | Non reliée |

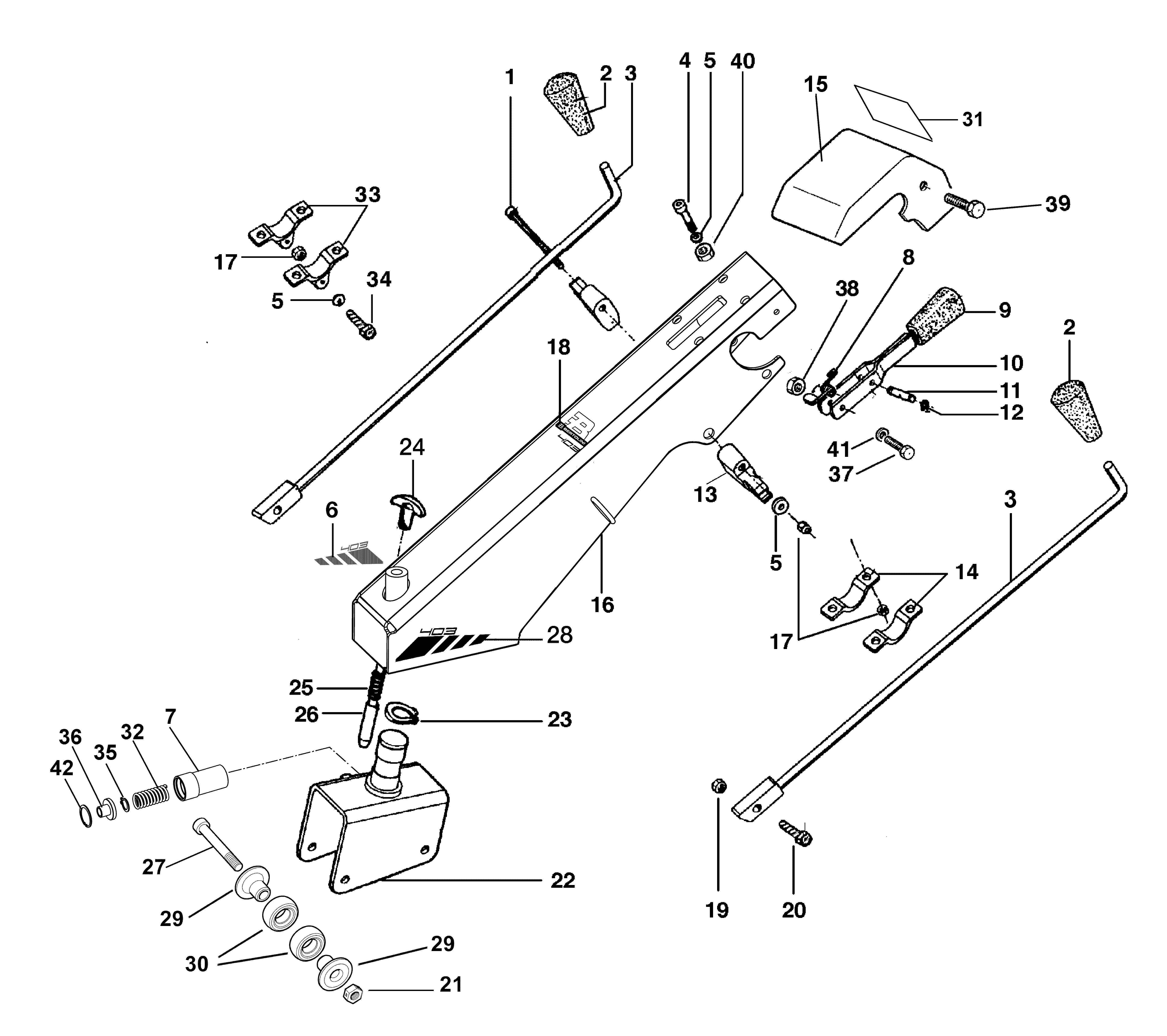

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3806076R | Vis | Disponible | Voir la pièce |
| 2 | YN3753600 | Pommeau | Disponible | Voir la pièce |
| 2 | YN3753600 | Pommeau | Disponible | Voir la pièce |
| 3 | YF1251626 | Levier de commande | Disponible | Voir la pièce |
| 3 | YF1251626 | Levier de commande | Disponible | Voir la pièce |
| 4 | YN6289250 | Vis | Disponible | Voir la pièce |
| 5 | 3916008R | Rondelle | Non reliée | |
| 5 | 3916008R | Rondelle | Non reliée | |
| 5 | 3916008R | Rondelle | Non reliée | |
| 6 | 68310024 | Marque | Nous contacter | Voir la pièce |
| 7 | 68320116R | Bague | Disponible | Voir la pièce |
| 8 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 9 | YN2840480 | Poignée | Disponible | Voir la pièce |
| 10 | YF1291636 | Levier | Nous contacter | Voir la pièce |
| 11 | - | N | Non reliée | |
| 12 | - | N | Non reliée | |
| 13 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 14 | YF1151601 | Etau | Disponible | Voir la pièce |
| 15 | 68240022R | Carter | Disponible | Voir la pièce |
| 16 | F1251653C112 | Colonne | Disponible | Voir la pièce |
| 17 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 18 | 68310023 | Marque | Nous contacter | Voir la pièce |
| 19 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 20 | 3801024R | Vis | Nous contacter | Voir la pièce |
| 21 | YN1463650 | Écrou | Disponible | Voir la pièce |
| 22 | 68310046 | Support du colonne (jeu) | Nous contacter | Voir la pièce |
| 23 | YN0124100 | Bague seeger | Disponible | Voir la pièce |
| 24 | YN3753000 | Poignée | Disponible | Voir la pièce |
| 25 | YK3503360 | Ressort | Disponible | Voir la pièce |
| 26 | YF1251637 | Obturateur | Disponible | Voir la pièce |
| 27 | YN6357200 | Vis | Disponible | Voir la pièce |
| 28 | 68310025 | Marque | Nous contacter | Voir la pièce |
| 29 | YK3501080 | Bague | Disponible | Voir la pièce |
| 29 | YK3501080 | Bague | Disponible | Voir la pièce |
| 30 | YK0300910 | Amortisseur | Disponible | Voir la pièce |
| 31 | F1241627 | Marque | Disponible | Voir la pièce |
| 32 | N3119560 | Ressort | Disponible | Voir la pièce |
| 33 | F1251650 | Support | Disponible | Voir la pièce |
| 34 | YN6289250 | Vis | Disponible | Voir la pièce |
| 35 | 3025027 | Bague seeger | Disponible | Voir la pièce |
| 36 | 68310057 | Rondelle | Disponible | Voir la pièce |
| 37 | YN6361500 | Vis | Disponible | Voir la pièce |
| 38 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 39 | YN6243651 | Vis | Disponible | Voir la pièce |
| 40 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 41 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 42 | 3024012R | Bague seeger | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 1 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 2 | 68320126R | Poignée | Disponible | Voir la pièce |
| 2 | 68320126R | Poignée | Disponible | Voir la pièce |
| 3 | YF1370387 | Protection | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 4 | 68310047AR | Kit levier | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 6 | N5476030 | Transmission | Nous contacter | Voir la pièce |
| 7 | 68320134 | Ressort | Nous contacter | Voir la pièce |
| 8 | 68320132 | Levier (Stop) | Nous contacter | Voir la pièce |
| 9 | YN5901000 | Etau | Disponible | Voir la pièce |
| 10 | YN5380805 | Marque (Accélérateur) | Nous contacter | Voir la pièce |
| 11 | 68330196R | Transmission | Nous contacter | Voir la pièce |
| 11 | YN5462710 | Gaine du type bowden | Disponible | Voir la pièce |
| 11 | YN5464000 | Transmission | Non reliée | |
| 12 | N5614500 | Câble accélérateur ey20 | Disponible | Voir la pièce |
| 13 | 3044010R | Jeu (Câble Moteur-stop - Manette gaz - Interrupteur) | Disponible | Voir la pièce |
| 13 | YN2803650 | Manette gaz | Disponible | Voir la pièce |
| 14 | YN5380870 | Marque (Notice d | Nous contacter | Voir la pièce |
| 15 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 16 | YN3752300 | Poignée | Disponible | Voir la pièce |
| 17 | 68640065R | Câble | Nous contacter | Voir la pièce |
| 18 | YN1762150 | Bande | Disponible | Voir la pièce |
| 19 | 3024008R | Bague seeger | Nous contacter | Voir la pièce |
| 20 | YF1061613 | Vis pivot | Disponible | Voir la pièce |
| 21 | YF1091657 | Levier | Nous contacter | Voir la pièce |
| 22 | YF1091690 | Marque | Disponible | Voir la pièce |
| 23 | YF1091687 | Patte | Disponible | Voir la pièce |
| 24 | YN1764000 | Bande | Disponible | Voir la pièce |
| 25 | YN5901500 | Etau | Disponible | Voir la pièce |
| 26 | YN5852100A | Arrêt | Nous contacter | Voir la pièce |
| 27 | 68910082R | Kit guidon | Disponible | Voir la pièce |
| 28 | N5649008 | Câble | Disponible | Voir la pièce |
| 29 | 68330194R | Transmission | Nous contacter | Voir la pièce |
| 30 | 68310063 | Levier | Disponible | Voir la pièce |
| 31 | 68240053R | Crochet + goupille | Non reliée | |
| 32 | 68310061R | Levier complet | Non reliée | |
| 33 | 68310062 | Cordelette | Disponible | Voir la pièce |
| 34 | 68310064R | Cordelette | Disponible | Voir la pièce |
| 35 | 68310066 | Bague | Nous contacter | Voir la pièce |
| 36 | 68310065 | Dispositif quick start | Disponible | Voir la pièce |
| 37 | 68310068 | Pivot | Nous contacter | Voir la pièce |
| 38 | 68310067 | Collier | Nous contacter | Voir la pièce |
| 39 | 68310074R | Ressort | Disponible | Voir la pièce |
| 40 | 68310073R | Interrupteur | Disponible | Voir la pièce |
| 41 | 68320198R | Jeu bouton | Nous contacter | Voir la pièce |
| 42 | 68320199R | Levier complet | Disponible | Voir la pièce |

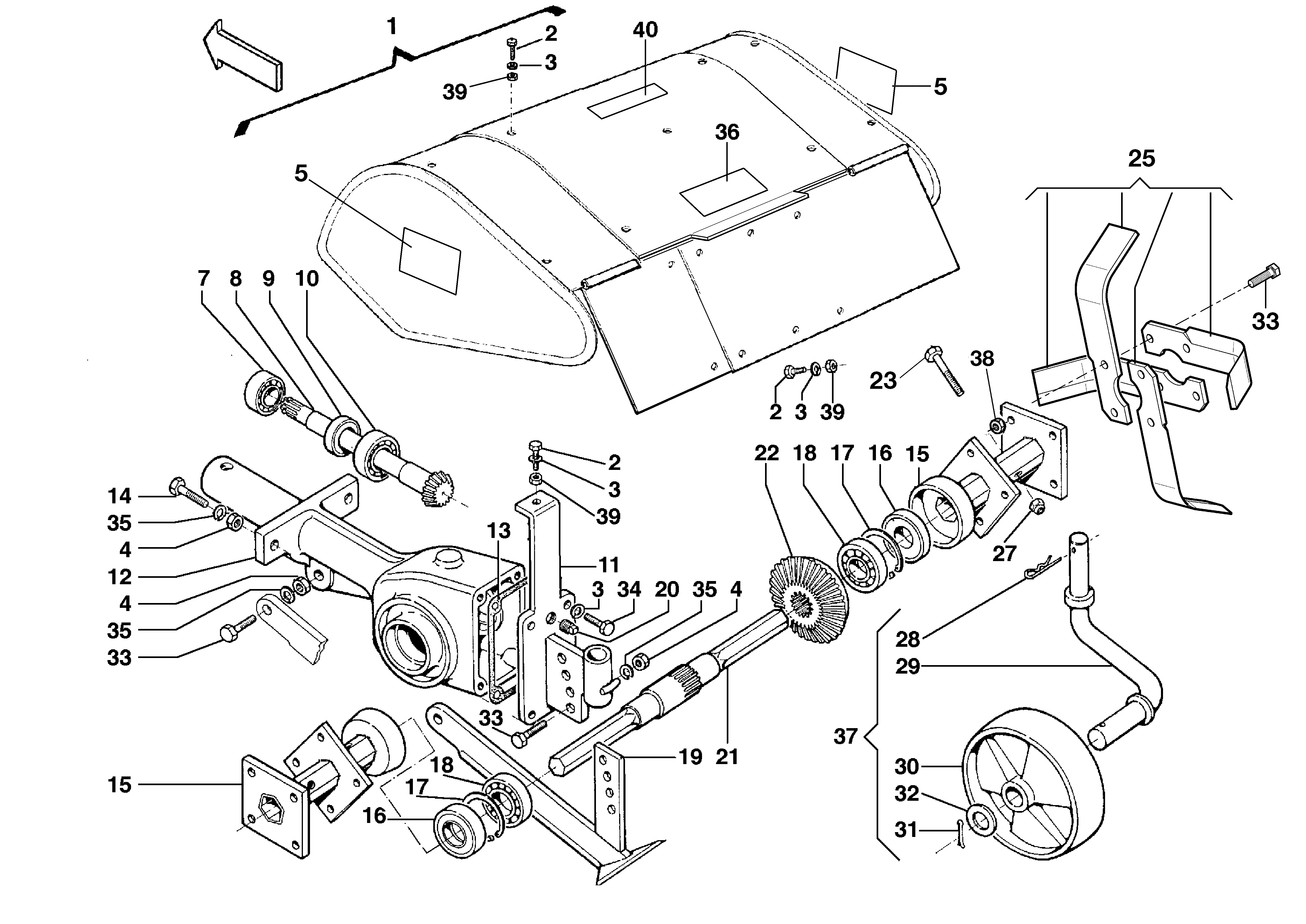

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69210009R | Coffre | Disponible | Voir la pièce |
| 2 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 2 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 2 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 3 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 3 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 3 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 3 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 4 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 4 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 4 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 5 | F0017221 | Marque "staub" | Nous contacter | Voir la pièce |
| 5 | F0017221 | Marque "staub" | Nous contacter | Voir la pièce |
| 7 | YN1257600 | Roulement | Disponible | Voir la pièce |
| 8 | YF0017201 | Pignon | Disponible | Voir la pièce |
| 9 | YN0207300 | Bague d | Disponible | Voir la pièce |
| 10 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 11 | 68310060R | Support | Disponible | Voir la pièce |
| 12 | F0017200 | Boite | Nous contacter | Voir la pièce |
| 13 | K3501840 | Joint | Disponible | Voir la pièce |
| 14 | 3806067R | Vis | Disponible | Voir la pièce |
| 15 | F0017226 | Moyeu | Disponible | Voir la pièce |
| 15 | F0017226 | Moyeu | Disponible | Voir la pièce |
| 15 | L0116300 | Kit containing pair of spacers to limit the rotor width to | Nous contacter | Voir la pièce |
| 15 | L0116300 | Kit containing pair of spacers to limit the rotor width to | Nous contacter | Voir la pièce |
| 15 | YF0017210 | Moyeu | Non reliée | |
| 15 | YF0017210 | Moyeu | Non reliée | |
| 16 | N0209800R | Bague | Nous contacter | Voir la pièce |
| 16 | N0209800R | Bague | Nous contacter | Voir la pièce |
| 17 | N0134200 | Bague seeger | Disponible | Voir la pièce |
| 17 | N0134200 | Bague seeger | Disponible | Voir la pièce |
| 18 | N1269800R | Roulement | Non reliée | |
| 18 | N1269800R | Roulement | Non reliée | |
| 19 | 69210091R | Éperon | Disponible | Voir la pièce |
| 20 | K8535002 | Bouchon | Disponible | Voir la pièce |
| 21 | K3501750R | Arbre de roue | Nous contacter | Voir la pièce |
| 22 | F0017202R | Couronne | Non reliée | |
| 23 | 3806076R | Vis | Disponible | Voir la pièce |
| 25 | R0000148 | Kit couteaux | Disponible | Voir la pièce |
| 27 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 28 | N1054500 | Goupille | Disponible | Voir la pièce |
| 29 | K3501830R | Support | Nous contacter | Voir la pièce |
| 30 | Z0020368 | Support wheel | Disponible | Voir la pièce |
| 31 | YN1060200 | Goupille | Nous contacter | Voir la pièce |
| 32 | 3916020 | Rondelle | Disponible | Voir la pièce |
| 33 | 3806067R | Vis | Disponible | Voir la pièce |
| 33 | 3806067R | Vis | Disponible | Voir la pièce |
| 33 | 3806067R | Vis | Disponible | Voir la pièce |
| 34 | YN6249300 | Vis | Disponible | Voir la pièce |
| 35 | 3819013R | Grower | Disponible | Voir la pièce |
| 35 | 3819013R | Grower | Disponible | Voir la pièce |
| 35 | 3819013R | Grower | Disponible | Voir la pièce |
| 36 | F0015577 | Marque (danger) | Nous contacter | Voir la pièce |
| 37 | Z0020368 | Support wheel | Disponible | Voir la pièce |
| 38 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 39 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 39 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 39 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 40 | 3056374R | Marque (Made in Italy) | Disponible | Voir la pièce |

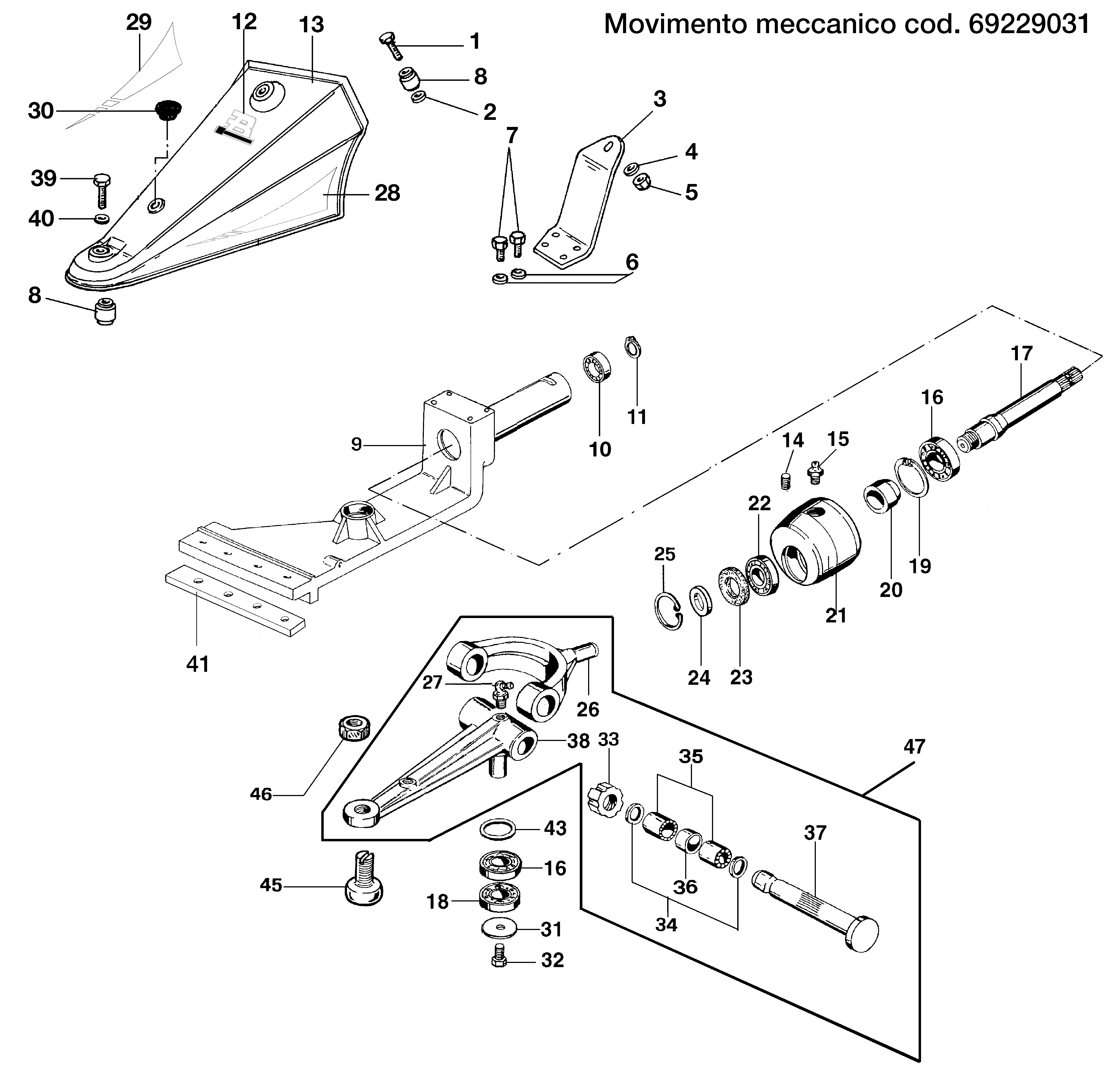

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N6399710 | Vis | Disponible | Voir la pièce |
| 2 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 3 | F1073346 | Support | Disponible | Voir la pièce |
| 4 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 5 | YN1470200 | Ecrou | Nous contacter | Voir la pièce |
| 6 | 3819013R | Grower | Disponible | Voir la pièce |
| 7 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 8 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 8 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 9 | F1253002 | Support barre centrale | Nous contacter | Voir la pièce |
| 10 | YN1257600 | Roulement | Disponible | Voir la pièce |
| 11 | K7002003 | Anneau | Disponible | Voir la pièce |
| 12 | 68670016R | Marque | Disponible | Voir la pièce |
| 13 | YPA001240 | Capot | Nous contacter | Voir la pièce |
| 14 | K8719008 | Vis | Disponible | Voir la pièce |
| 15 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 16 | YN1271100 | Roulement | Nous contacter | Voir la pièce |
| 16 | YN1271100 | Roulement | Nous contacter | Voir la pièce |
| 17 | F1253004 | Arbre | Disponible | Voir la pièce |
| 18 | N1270400 | Roulement | Nous contacter | Voir la pièce |
| 19 | YN0136800 | Bague seeger | Disponible | Voir la pièce |
| 20 | YF1073145 | Entretoise | Disponible | Voir la pièce |
| 21 | YF1073105 | Tête | Disponible | Voir la pièce |
| 22 | N1258301 | Roulement | Disponible | Voir la pièce |
| 23 | YN0205700 | Bague | Disponible | Voir la pièce |
| 23 | YN0207500 | Bague | Disponible | Voir la pièce |
| 24 | N4419550 | Rondelle jusqu | Disponible | Voir la pièce |
| 24 | YN4429200 | Rondelle | Disponible | Voir la pièce |
| 25 | YN0130000 | Bague seeger | Disponible | Voir la pièce |
| 26 | F1073513R | Fourchette à partir du num 43583 | Non reliée | |
| 26 | YF1073206 | Fourchette | Nous contacter | Voir la pièce |
| 27 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 28 | 68910006 | Marque | Nous contacter | Voir la pièce |
| 29 | 68910007 | Marque | Nous contacter | Voir la pièce |
| 30 | YN5265900 | Bouchon | Disponible | Voir la pièce |
| 31 | YF1073372 | Rondelle | Disponible | Voir la pièce |
| 32 | N6320500 | Vis | Disponible | Voir la pièce |
| 33 | N2101600 | Ecrou | Disponible | Voir la pièce |
| 34 | N5002850R | Entretoise | Non reliée | |
| 35 | YN1261350 | Roulement | Disponible | Voir la pièce |
| 36 | YF1073190 | Entretoise | Disponible | Voir la pièce |
| 37 | F1073191R | Axe | Non reliée | |
| 38 | YF1073375 | Bielle | Disponible | Voir la pièce |
| 39 | N6399710 | Vis | Disponible | Voir la pièce |
| 40 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 41 | L0081100 | Epaisseur | Nous contacter | Voir la pièce |
| 43 | YN5005400 | Butée | Disponible | Voir la pièce |
| 45 | YF1073260 | Axe de commande | Disponible | Voir la pièce |
| 46 | N1474500R | Ecrou | Non reliée | |
| 47 | P0001289 | Kit support | Disponible | Voir la pièce |

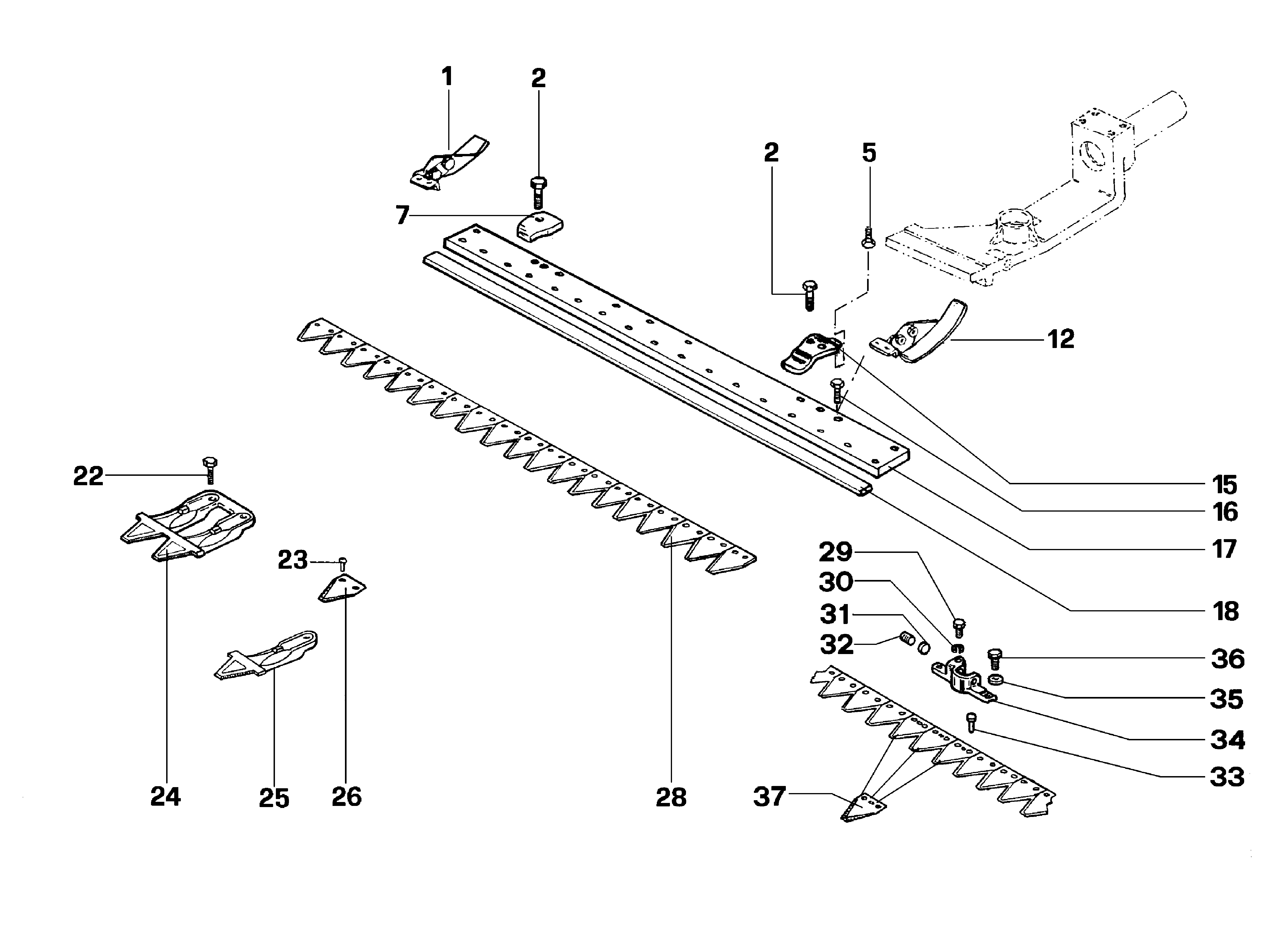

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1303153 | Patin barre de coupe oct2000-> | Nous contacter | Voir la pièce |
| 2 | YN6332800 | Vis | Disponible | Voir la pièce |
| 2 | YN6332800 | Vis | Disponible | Voir la pièce |
| 5 | N6245800 | Vis | Disponible | Voir la pièce |
| 7 | YF0582687 | Plaquette | Nous contacter | Voir la pièce |
| 12 | YF1303153 | Patin barre de coupe oct2000-> | Nous contacter | Voir la pièce |
| 15 | F1113112R | Etrier | Non reliée | |
| 16 | N6321250 | Vis à partir de oct.2000- | Disponible | Voir la pièce |
| 17 | F1303116 | Plaquette | Nous contacter | Voir la pièce |
| 17 | F1303117 | Plaquette | Nous contacter | Voir la pièce |
| 18 | 69220017 | Tige | Disponible | Voir la pièce |
| 18 | F0712027 | Barre 950 | Nous contacter | Voir la pièce |
| 22 | YN6322000 | Vis | Disponible | Voir la pièce |
| 23 | YN0886600 | Rivet | Disponible | Voir la pièce |
| 24 | F0582688R | Jeu de dents | Nous contacter | Voir la pièce |
| 24 | F1113114 | Dent de barre de coupe | Disponible | Voir la pièce |
| 25 | F1113114 | Dent de barre de coupe | Disponible | Voir la pièce |
| 26 | F1073216R | Lame | Disponible | Voir la pièce |
| 28 | YF1073276 | Lame barre de coupe 1150 | Disponible | Voir la pièce |
| 28 | YF1073349 | Lame 950 | Disponible | Voir la pièce |
| 29 | YN6262200 | Vis | Disponible | Voir la pièce |
| 30 | 3819013R | Grower | Disponible | Voir la pièce |
| 31 | YF1073364 | Pastille | Disponible | Voir la pièce |
| 32 | N6433900R | Vis chc | Non reliée | |
| 33 | F1073261 | Rivet | Disponible | Voir la pièce |
| 34 | YF1073363B | Entraineur | Disponible | Voir la pièce |
| 35 | 3819013R | Grower | Disponible | Voir la pièce |
| 36 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 37 | YF1073273 | Section de lame | Disponible | Voir la pièce |

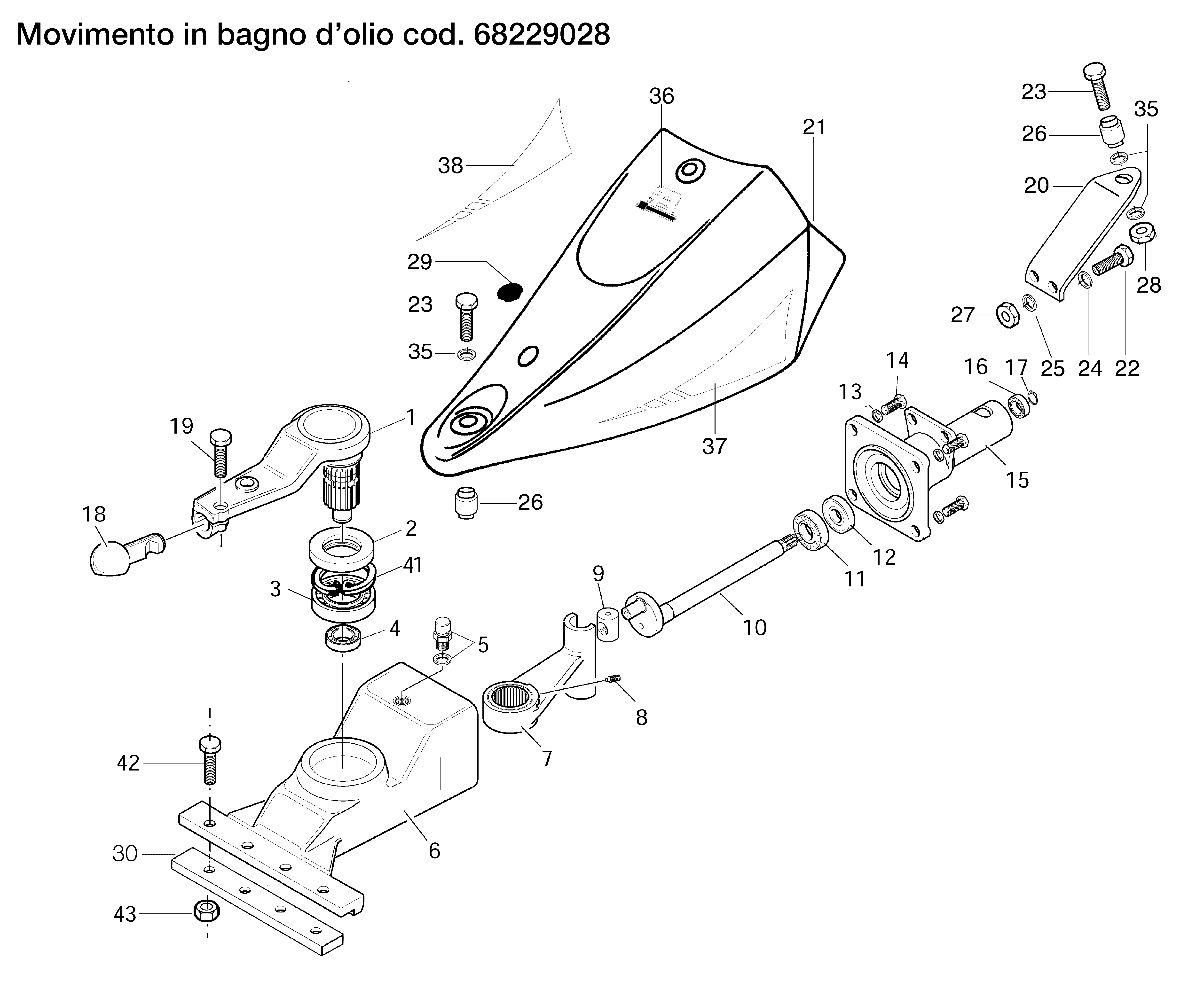

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69220069R | Bielle | Non reliée | |
| 2 | YN0222805 | Bague | Disponible | Voir la pièce |
| 3 | YN1289200 | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 5 | YK4101420 | Bouchon | Disponible | Voir la pièce |
| 6 | F1303100B | Demi-boite | Non reliée | |
| 7 | F1303102DR | Bielle | Nous contacter | Voir la pièce |
| 8 | N6251000R | Vis | Non reliée | |
| 9 | YF1303106 | Interrupteur | Disponible | Voir la pièce |
| 10 | YF1303162 | Arbre | Disponible | Voir la pièce |
| 11 | YN1272501 | Roulement | Disponible | Voir la pièce |
| 12 | YN0210045 | Anneau | Disponible | Voir la pièce |
| 13 | 3819014R | Grower | Disponible | Voir la pièce |
| 14 | 3806094R | Vis | Disponible | Voir la pièce |
| 15 | YF1303161A | Couvercle | Disponible | Voir la pièce |
| 16 | YN1257600 | Roulement | Disponible | Voir la pièce |
| 17 | 3024015R | Bague seeger | Disponible | Voir la pièce |
| 18 | YF1303155B | Pivot | Disponible | Voir la pièce |
| 19 | 3806094R | Vis | Disponible | Voir la pièce |
| 20 | F1303125 | Support | Disponible | Voir la pièce |
| 21 | YPA001254 | Capot | Nous contacter | Voir la pièce |
| 22 | 3806067R | Vis | Disponible | Voir la pièce |
| 23 | N6399710 | Vis | Disponible | Voir la pièce |
| 23 | N6399710 | Vis | Disponible | Voir la pièce |
| 24 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3916008R | Rondelle | Non reliée | |
| 26 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 26 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 27 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 28 | YN1470200 | Ecrou | Nous contacter | Voir la pièce |
| 29 | YN5265900 | Bouchon | Disponible | Voir la pièce |
| 30 | L0081100 | Epaisseur | Nous contacter | Voir la pièce |
| 35 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 35 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 36 | 68670016R | Marque | Disponible | Voir la pièce |
| 37 | 68910006 | Marque | Nous contacter | Voir la pièce |
| 38 | 68910007 | Marque | Nous contacter | Voir la pièce |
| 41 | N0140800 | Bague seeger | Nous contacter | Voir la pièce |
| 42 | YN6332800 | Vis | Disponible | Voir la pièce |
| 43 | YN1463650 | Écrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69229098 | Pair of directional guides for cutterbar | Disponible | Voir la pièce |
| 2 | 69220017 | Tige | Disponible | Voir la pièce |
| 3 | 69220023 | Tige | Nous contacter | Voir la pièce |
| 4 | F1303117 | Plaquette | Nous contacter | Voir la pièce |
| 5 | YN6325400 | Vis | Disponible | Voir la pièce |
| 6 | 69220018 | Support | Nous contacter | Voir la pièce |
| 7 | 3906099 | Vis | Disponible | Voir la pièce |
| 8 | 69220047 | Jeu serre lame | Nous contacter | Voir la pièce |
| 9 | F1073377R | Section d. | Disponible | Voir la pièce |
| 10 | 69220020 | Protection | Nous contacter | Voir la pièce |
| 11 | 69220022 | Ressort | Nous contacter | Voir la pièce |
| 11 | 69220022 | Ressort | Nous contacter | Voir la pièce |
| 12 | F1073317 | Plaquette | Nous contacter | Voir la pièce |
| 13 | YF0582091 | Lame | Disponible | Voir la pièce |
| 14 | 69229098 | Pair of directional guides for cutterbar | Disponible | Voir la pièce |
| 15 | F0582688R | Jeu de dents | Nous contacter | Voir la pièce |
| 16 | LS621107 | Spacer | Nous contacter | Voir la pièce |
| 17 | F0582738 | Dent | Nous contacter | Voir la pièce |
| 18 | YN0886600 | Rivet | Disponible | Voir la pièce |
| 19 | YF1073383 | Lame 950 | Disponible | Voir la pièce |
| 19 | YF1073384 | Lame | Disponible | Voir la pièce |
| 19 | YF1073385 | Lame 1270 | Nous contacter | Voir la pièce |
| 19 | YF1073386 | Lame | Nous contacter | Voir la pièce |
| 20 | YF1073376B | Entraineur | Disponible | Voir la pièce |
| 21 | N6433900R | Vis chc | Non reliée | |
| 22 | YF1073364 | Pastille | Disponible | Voir la pièce |
| 23 | YN6262200 | Vis | Disponible | Voir la pièce |
| 24 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 26 | F1073378R | Lame | Disponible | Voir la pièce |
| 27 | F1073261 | Rivet | Disponible | Voir la pièce |
| 28 | 69220024R | Traîneau complète | Nous contacter | Voir la pièce |
| 29 | 3806070R | Vis | Disponible | Voir la pièce |
| 30 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 31 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 31 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 32 | N1462800 | Écrou | Nous contacter | Voir la pièce |
| 32 | N1462800 | Écrou | Nous contacter | Voir la pièce |
| 33 | N6314900 | Vis | Disponible | Voir la pièce |
| 33 | N6314900 | Vis | Disponible | Voir la pièce |
| 34 | LS621197 | Serre lame | Nous contacter | Voir la pièce |
| 35 | N6333300 | Vis | Disponible | Voir la pièce |
| 36 | 69220047 | Jeu serre lame | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YLS471906 | Lame complète | Nous contacter | Voir la pièce |
| 1 | YLS472306 | Lame complète | Disponible | Voir la pièce |
| 1 | YLS472506 | Lame complète | Disponible | Voir la pièce |
| 1 | YLS472906 | Lame complète | Disponible | Voir la pièce |
| 3 | LS3419225 | Barre | Nous contacter | Voir la pièce |
| 4 | LS625231 | Pivot | Disponible | Voir la pièce |
| 5 | LS310067R | Lame | Non reliée | |
| 7 | LS210612R | Rivet | Non reliée | |
| 8 | LS627027 | Plaquette | Nous contacter | Voir la pièce |
| 9 | LS623122R | Dent (double) | Non reliée | |
| 10 | LS623124 | Plaquette | Nous contacter | Voir la pièce |
| 11 | LS621139 | Support lames | Disponible | Voir la pièce |
| 12 | LS621136R | Support | Nous contacter | Voir la pièce |
| 13 | LS621230 | Serre lame | Disponible | Voir la pièce |
| 14 | LS215619R | Rivet | Disponible | Voir la pièce |
| 15 | LS621136R | Support | Nous contacter | Voir la pièce |
| 16 | LS621172 | Bloc de glissement | Disponible | Voir la pièce |
| 18 | LS625056 | Protection 97 cm | Nous contacter | Voir la pièce |
| 18 | LS625061 | Protection cm 117 | Nous contacter | Voir la pièce |
| 18 | LS625062 | Protection cm 127 | Nous contacter | Voir la pièce |
| 18 | LS625064 | Protection cm 147 | Nous contacter | Voir la pièce |
| 20 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 20 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 21 | 3916008R | Rondelle | Non reliée | |
| 22 | LS7000810 | Vis | Disponible | Voir la pièce |
| 23 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 24 | LS7190825 | Vis | Disponible | Voir la pièce |
| 24 | LS7190825 | Vis | Disponible | Voir la pièce |
| 25 | LS626918 | Plaquette | Disponible | Voir la pièce |
| 25 | LS62692310 | Complète cutter plate | Nous contacter | Voir la pièce |
| 25 | LS626924 | Plaquette | Nous contacter | Voir la pièce |
| 25 | LS626925 | Plaquette | Nous contacter | Voir la pièce |
| 26 | LS7190822 | Vis | Disponible | Voir la pièce |
| 27 | 3806063R | Vis | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | LS611059 | Coffre | Nous contacter | Voir la pièce |
| 2 | LS500001 | Graisseur | Disponible | Voir la pièce |
| 3 | LS591007 | Roulement | Disponible | Voir la pièce |
| 3 | LS591007 | Roulement | Disponible | Voir la pièce |
| 4 | LS611040 | Bâti de support | Nous contacter | Voir la pièce |
| 5 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 5 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 5 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 6 | LS7000816 | Vis | Disponible | Voir la pièce |
| 6 | LS7000816 | Vis | Disponible | Voir la pièce |
| 6 | LS7000816 | Vis | Disponible | Voir la pièce |
| 7 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 8 | 3806074R | Vis | Disponible | Voir la pièce |
| 8 | 3806074R | Vis | Disponible | Voir la pièce |
| 9 | LS7000835 | Vis | Nous contacter | Voir la pièce |
| 10 | LS611041 | Arbre | Nous contacter | Voir la pièce |
| 11 | LS594017 | Bague seeger | Disponible | Voir la pièce |
| 11 | LS594017 | Bague seeger | Disponible | Voir la pièce |
| 11 | LS594017 | Bague seeger | Disponible | Voir la pièce |
| 12 | LS611048 | Pivot | Disponible | Voir la pièce |
| 13 | LS611043 | Bague | Disponible | Voir la pièce |
| 14 | LS591030 | Anneau | Disponible | Voir la pièce |
| 15 | LS591031 | Rondelle | Nous contacter | Voir la pièce |
| 16 | LS7110606 | Pion | Disponible | Voir la pièce |
| 17 | LS611049R | Tête lame | Non reliée |
