Vue Éclatée 947
Retrouvez les pièces détachées, références et repères disponibles pour 947.

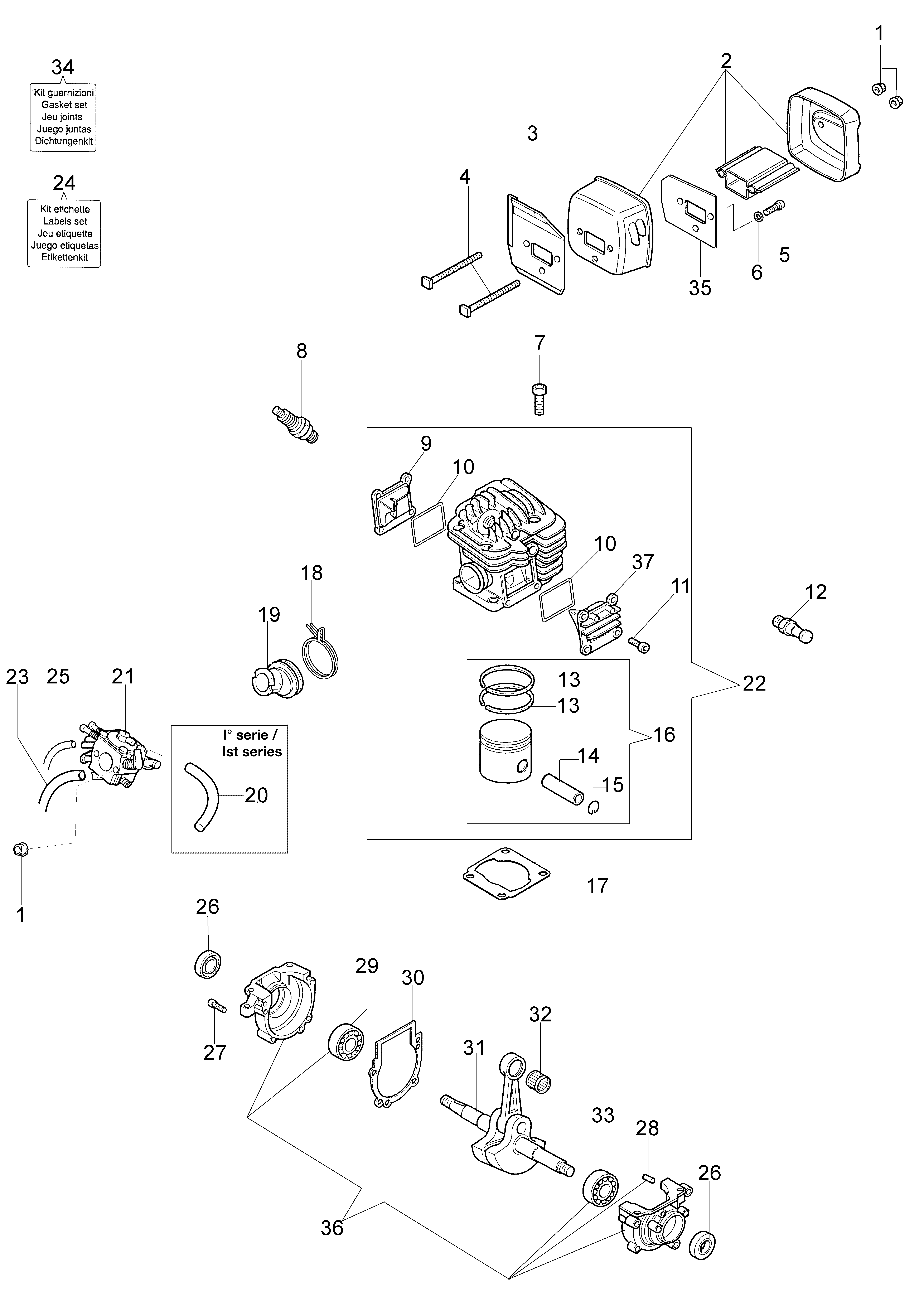

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 1 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 2 | 50072025A | Pot | Disponible | Voir la pièce |
| 3 | 50070031R | Joint | Disponible | Voir la pièce |
| 4 | 50070032R | Bride étanche | Disponible | Voir la pièce |
| 5 | 3960073R | Vis | Disponible | Voir la pièce |
| 6 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 7 | 3860095R | Vis | Disponible | Voir la pièce |
| 8 | 3055115R | Bougie | Non reliée | |
| 9 | 50070071 | Couvercle | Disponible | Voir la pièce |
| 10 | 50070186 | Joint | Disponible | Voir la pièce |
| 10 | 50070186 | Joint | Disponible | Voir la pièce |
| 11 | 3960074R | Vis | Non reliée | |
| 12 | 50070207R | Decompresseur | Non reliée | |
| 13 | 50070128R | Segment Ø42 | Disponible | Voir la pièce |
| 13 | 50070128R | Segment Ø42 | Disponible | Voir la pièce |
| 14 | 50070117R | Axe piston | Disponible | Voir la pièce |
| 15 | 004900061R | Bague | Disponible | Voir la pièce |
| 16 | 50072032A | Piston complet | Disponible | Voir la pièce |
| 17 | 50070047CR | Joint | Disponible | Voir la pièce |
| 18 | 097000059A | Ressort | Disponible | Voir la pièce |
| 19 | 50070010AR | Collecteur | Disponible | Voir la pièce |
| 20 | 50070152 | Tuyau | Disponible | Voir la pièce |
| 21 | 50070224B | Kit carburateur HDA-205E | Disponible | Voir la pièce |
| 22 | 50072024B | Cylindre | Disponible | Voir la pièce |
| 23 | 50080133R | Tuyau | Disponible | Voir la pièce |
| 24 | 50072026 | Kit etiquettes | Disponible | Voir la pièce |
| 25 | 026400089BR | Tuyau | Non reliée | |
| 26 | 007201313R | Bague | Disponible | Voir la pièce |
| 26 | 007201313R | Bague | Disponible | Voir la pièce |
| 27 | 3860096R | Vis | Disponible | Voir la pièce |
| 28 | 094600042 | Goupille | Disponible | Voir la pièce |
| 29 | 005000016R | Roulement | Disponible | Voir la pièce |
| 30 | 50070039CR | Joint | Disponible | Voir la pièce |
| 31 | 50070272AR | Vilebrequin | Disponible | Voir la pièce |
| 32 | 094000005R | Roulement | Non reliée | |
| 33 | 3034012R | Roulement | Non reliée | |
| 34 | 50072028A | Kit joints | Disponible | Voir la pièce |
| 35 | 50070180R | Bride | Non reliée | |
| 36 | 50080098R | Carter moteur complet | Non reliée | |
| 37 | 50070070 | Couvercle | Disponible | Voir la pièce |

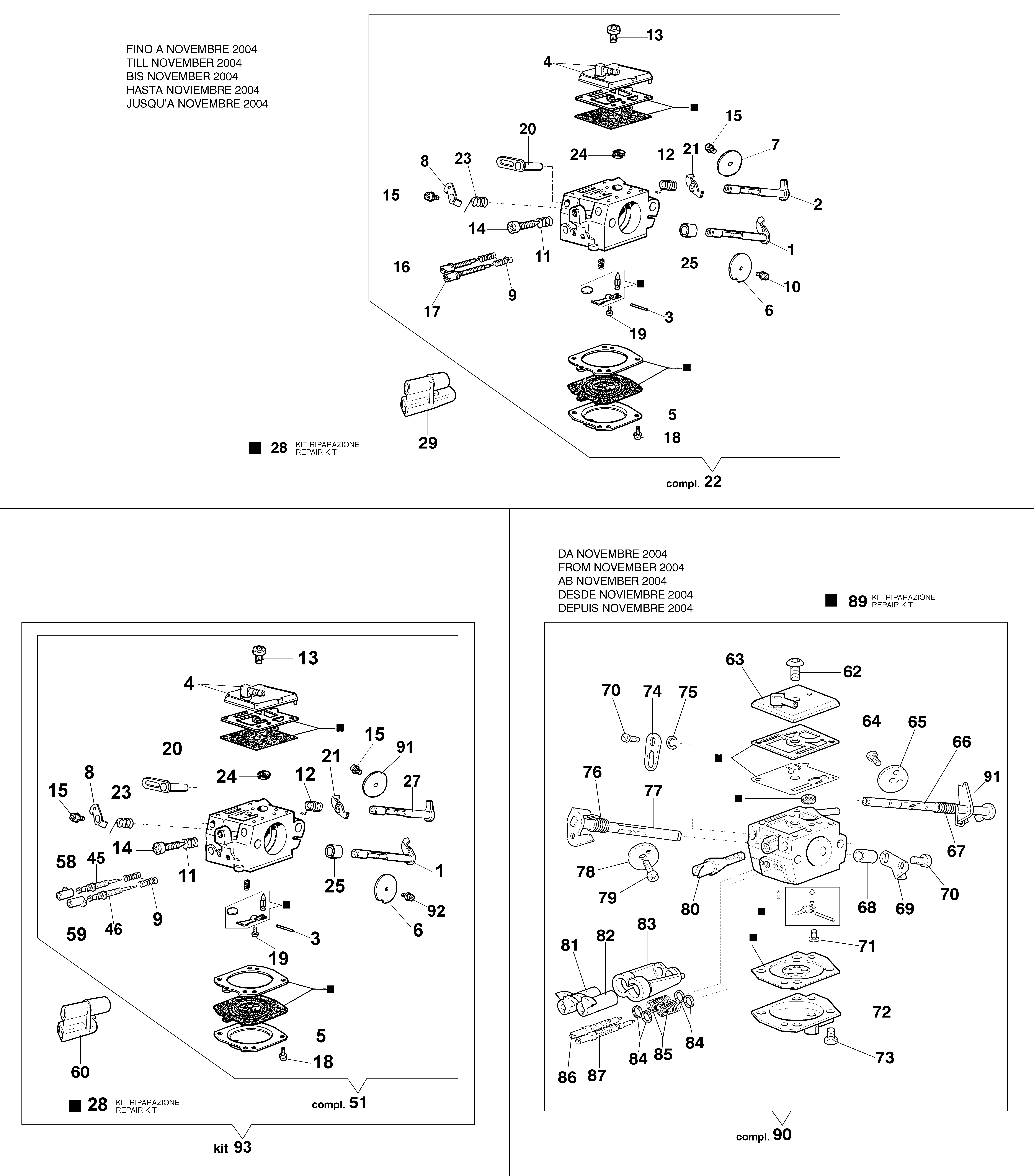

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50070155 | Axe | Disponible | Voir la pièce |
| 1 | 50070155 | Axe | Disponible | Voir la pièce |
| 2 | 50070232 | Axe | Disponible | Voir la pièce |
| 3 | 003300201 | Axe | Disponible | Voir la pièce |
| 3 | 003300201 | Axe | Disponible | Voir la pièce |
| 4 | 50070154 | Couvercle | Disponible | Voir la pièce |
| 4 | 50070154 | Couvercle | Disponible | Voir la pièce |
| 5 | 50070153 | Couvercle | Disponible | Voir la pièce |
| 5 | 50070153 | Couvercle | Disponible | Voir la pièce |
| 6 | 50070156 | Papillon | Disponible | Voir la pièce |
| 6 | 50070156 | Papillon | Disponible | Voir la pièce |
| 7 | 2318809 | Papillon | Disponible | Voir la pièce |
| 8 | 50070160 | Levier accelerateur | Disponible | Voir la pièce |
| 8 | 50070160 | Levier accelerateur | Disponible | Voir la pièce |
| 9 | 095000147 | Ressort | Disponible | Voir la pièce |
| 9 | 095000147 | Ressort | Disponible | Voir la pièce |
| 10 | 380000338 | Vis | Disponible | Voir la pièce |
| 11 | 094600148 | Ressort | Disponible | Voir la pièce |
| 11 | 094600148 | Ressort | Disponible | Voir la pièce |
| 12 | 50070166 | Ressort | Disponible | Voir la pièce |
| 12 | 50070166 | Ressort | Disponible | Voir la pièce |
| 13 | 50010109 | Vis | Disponible | Voir la pièce |
| 13 | 50010109 | Vis | Disponible | Voir la pièce |
| 14 | 50070163 | Vis | Disponible | Voir la pièce |
| 14 | 50070163 | Vis | Disponible | Voir la pièce |
| 15 | 50010141 | Vis | Disponible | Voir la pièce |
| 15 | 50010141 | Vis | Disponible | Voir la pièce |
| 15 | 50010141 | Vis | Disponible | Voir la pièce |
| 15 | 50010141 | Vis | Disponible | Voir la pièce |
| 16 | 50070173 | Vis H | Disponible | Voir la pièce |
| 17 | 50070172 | Vis L | Disponible | Voir la pièce |
| 18 | 035000162 | Vis | Disponible | Voir la pièce |
| 18 | 035000162 | Vis | Disponible | Voir la pièce |
| 19 | 003300202 | Vis | Disponible | Voir la pièce |
| 19 | 003300202 | Vis | Disponible | Voir la pièce |
| 20 | 50070158 | Levier de demarrage | Disponible | Voir la pièce |
| 20 | 50070158 | Levier de demarrage | Disponible | Voir la pièce |
| 21 | 50070171 | Levier | Disponible | Voir la pièce |
| 21 | 50070171 | Levier | Disponible | Voir la pièce |
| 22 | - | N | Non reliée | |
| 23 | 50070165 | Ressort | Disponible | Voir la pièce |
| 23 | 50070165 | Ressort | Disponible | Voir la pièce |
| 24 | 003300204R | Filtre mix | Non reliée | |
| 24 | 003300204R | Filtre mix | Non reliée | |
| 25 | 50070169 | Bague | Disponible | Voir la pièce |
| 25 | 50070169 | Bague | Disponible | Voir la pièce |
| 27 | 50070232 | Axe | Disponible | Voir la pièce |
| 28 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
| 28 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
| 29 | 50070188 | Guide vis | Disponible | Voir la pièce |
| 45 | 50070234 | Vis H | Disponible | Voir la pièce |
| 46 | 50070233 | Vis L | Disponible | Voir la pièce |
| 51 | - | N | Non reliée | |
| 58 | 2318695 | Capot | Disponible | Voir la pièce |
| 59 | 2318694 | Capot | Disponible | Voir la pièce |
| 60 | 50070086 | Guide vis | Disponible | Voir la pièce |
| 62 | 093500574 | Vis | Disponible | Voir la pièce |
| 63 | 2318919 | Couvercle | Disponible | Voir la pièce |
| 64 | 2318388 | Vis | Disponible | Voir la pièce |
| 65 | 2318913 | Papillon | Disponible | Voir la pièce |
| 66 | 2318914 | Arbre | Disponible | Voir la pièce |
| 67 | 2318924 | Ressort | Disponible | Voir la pièce |
| 68 | 093500560 | Collier | Disponible | Voir la pièce |
| 69 | 2318918 | Levier | Disponible | Voir la pièce |
| 70 | 004900196 | Vis | Disponible | Voir la pièce |
| 70 | 004900196 | Vis | Disponible | Voir la pièce |
| 71 | 2318928 | Vis | Disponible | Voir la pièce |
| 72 | 2318934 | Couvercle | Disponible | Voir la pièce |
| 73 | 2318522 | Vis | Disponible | Voir la pièce |
| 74 | 2318909 | Levier | Disponible | Voir la pièce |
| 75 | 2318535 | Bague | Disponible | Voir la pièce |
| 76 | 2318932 | Ressort | Disponible | Voir la pièce |
| 77 | 2318936 | Arbre | Disponible | Voir la pièce |
| 78 | 2318917 | Papillon | Disponible | Voir la pièce |
| 79 | 2318916 | Vis | Disponible | Voir la pièce |
| 80 | 2318908 | Vis | Disponible | Voir la pièce |
| 81 | 2318903 | Bouchon | Disponible | Voir la pièce |
| 82 | 2318889 | Bouchon | Disponible | Voir la pièce |
| 83 | 2318904 | Protection | Disponible | Voir la pièce |
| 84 | 2318888 | Rondelle | Disponible | Voir la pièce |
| 84 | 2318888 | Rondelle | Disponible | Voir la pièce |
| 85 | 2318532 | Ressort | Disponible | Voir la pièce |
| 86 | 2318912 | Vis L | Disponible | Voir la pièce |
| 87 | 2318911 | Vis H | Disponible | Voir la pièce |
| 89 | 2318868 | Kit pour la réparation | Disponible | Voir la pièce |
| 90 | 50070224B | Kit carburateur HDA-205E | Disponible | Voir la pièce |
| 91 | 2318809 | Papillon | Disponible | Voir la pièce |
| 91 | 2318809 | Papillon | Disponible | Voir la pièce |
| 92 | 2318883 | Vis | Disponible | Voir la pièce |
| 93 | 50070224B | Kit carburateur HDA-205E | Disponible | Voir la pièce |

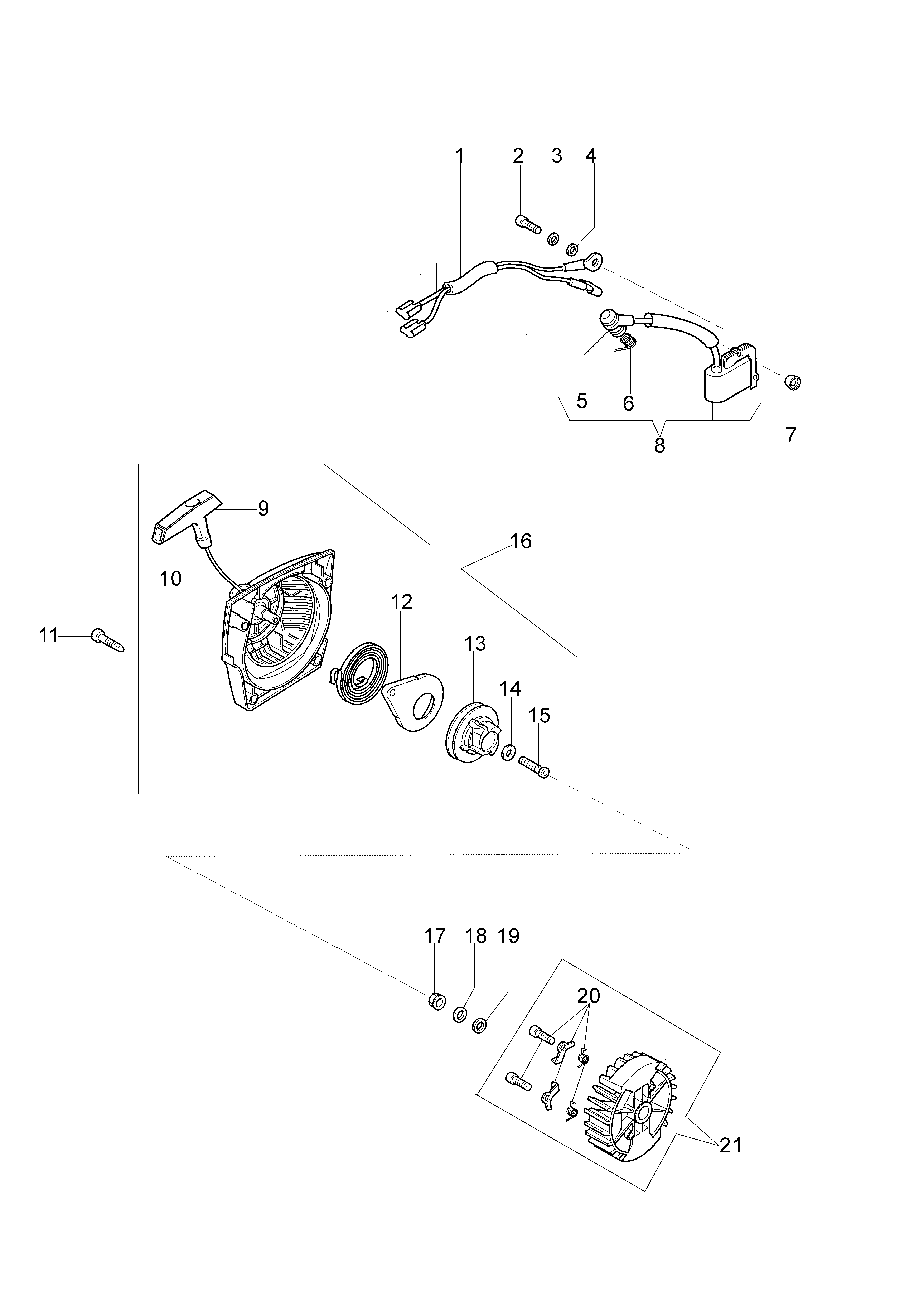

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50070077R | Cable | Non reliée | |
| 2 | 094000097 | Vis | Disponible | Voir la pièce |
| 3 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 4 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 5 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 6 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 7 | 50070148A | Entretoise | Disponible | Voir la pièce |
| 8 | 2501001R | Bobine | Disponible | Voir la pièce |
| 9 | 097000064AR | Poignée de démarrage | Disponible | Voir la pièce |
| 10 | 50070123R | Cordelette | Disponible | Voir la pièce |
| 11 | 3960092AR | Vis | Disponible | Voir la pièce |
| 12 | 50050073R | Ressort | Disponible | Voir la pièce |
| 13 | 50070050AR | Poulie de démarrage | Non reliée | |
| 14 | 094500034R | Rondelle | Non reliée | |
| 15 | 094600041AR | Vis | Non reliée | |
| 16 | 50072005BR | Demarrage complet | Disponible | Voir la pièce |
| 16 | 50072059BR | Demarrage complet | Disponible | Voir la pièce |
| 17 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 18 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 19 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 20 | 50072029 | Flasque | Non reliée | |
| 21 | 50260015R | Volant | Disponible | Voir la pièce |

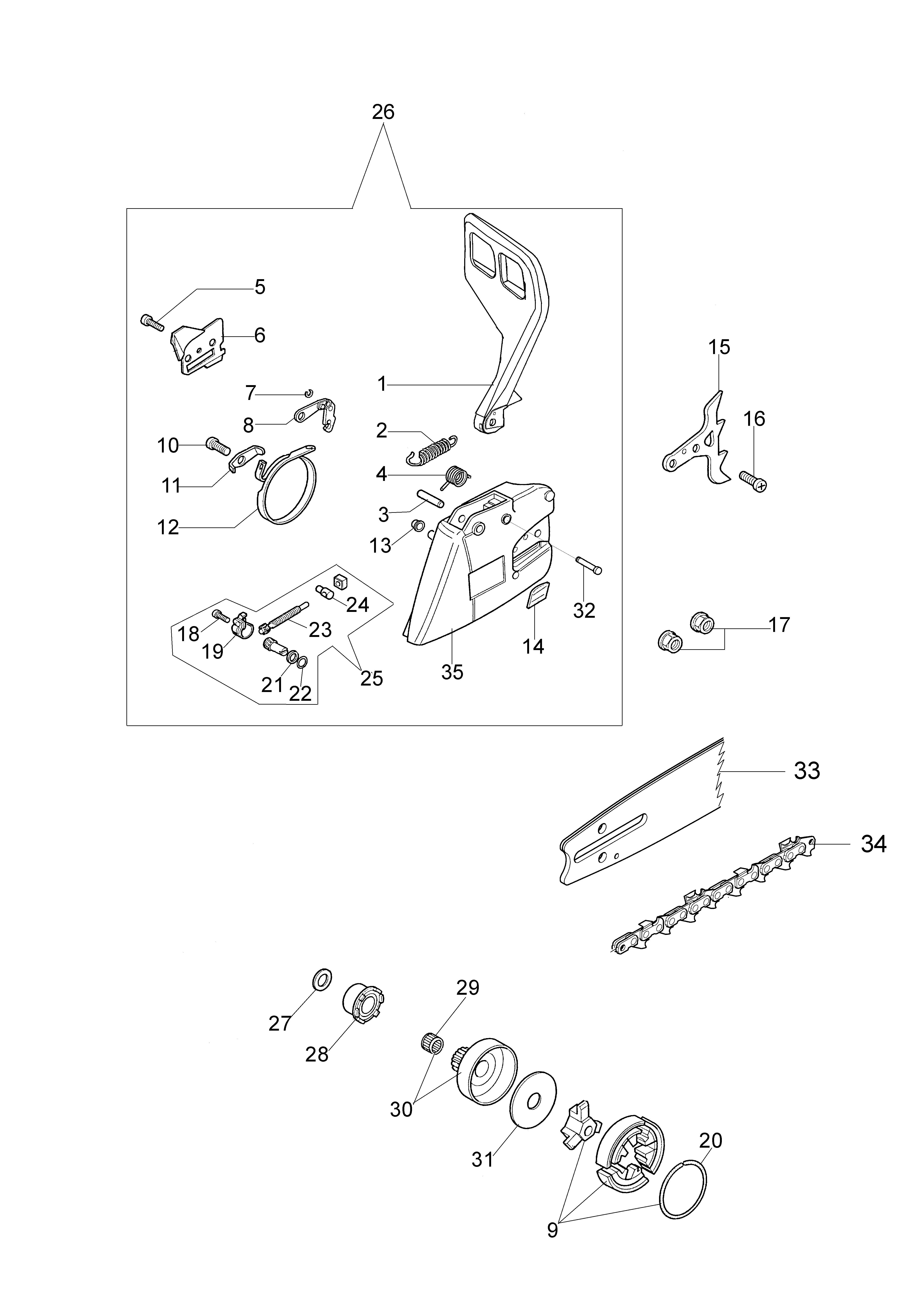

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50070095AR | Protection | Non reliée | |
| 2 | 095000219AR | Ressort | Disponible | Voir la pièce |
| 3 | 097000107 | Goupille | Disponible | Voir la pièce |
| 4 | 50010088AR | Ressort | Disponible | Voir la pièce |
| 5 | 3960045 | Vis | Disponible | Voir la pièce |
| 6 | 50070124AR | Bride | Disponible | Voir la pièce |
| 7 | 3026003R | Bague | Disponible | Voir la pièce |
| 8 | 097000146 | Levier | Disponible | Voir la pièce |
| 9 | 094500297AR | Embrayage | Non reliée | |
| 10 | 3993070R | Vis | Disponible | Voir la pièce |
| 11 | 50050125R | Bride | Disponible | Voir la pièce |
| 12 | 50050039R | Bande de frein | Non reliée | |
| 13 | 006000300 | Bague | Disponible | Voir la pièce |
| 14 | 50070149R | Protection | Non reliée | |
| 15 | 50070033 | Griffe | Disponible | Voir la pièce |
| 16 | 3960098R | Vis | Disponible | Voir la pièce |
| 17 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 18 | 3960093 | Vis | Disponible | Voir la pièce |
| 19 | 50070081R | Couvercle | Non reliée | |
| 20 | 094500029AR | Ressort | Non reliée | |
| 21 | 50070088 | Rondelle | Disponible | Voir la pièce |
| 22 | 3049007 | Bague or | Disponible | Voir la pièce |
| 23 | 50070080 | Vis tension | Disponible | Voir la pièce |
| 24 | 50070087AR | Ecrou | Disponible | Voir la pièce |
| 25 | 50072027A | Kit vis tension | Non reliée | |
| 26 | 50072060CR | Carter chaine complet | Disponible | Voir la pièce |
| 27 | 50070069 | Rondelle | Disponible | Voir la pièce |
| 28 | 50070025R | Vis sans fin | Disponible | Voir la pièce |
| 29 | 005000165R | Roulement | Disponible | Voir la pièce |
| 30 | 094500761A | Kit pignon .325 | Disponible | Voir la pièce |
| 31 | 375100012AR | Rondelle | Disponible | Voir la pièce |
| 32 | 097000106R | Goupille | Disponible | Voir la pièce |
| 33 | 094600275R | Guide 16 | Disponible | Voir la pièce |
| 33 | 094600285R | Guide 18 | Disponible | Voir la pièce |
| 34 | 001000710R | Chaine .325 | Disponible | Voir la pièce |
| 34 | 30629007C | Chaine .325 | Disponible | Voir la pièce |
| 35 | 50070084DR | Carter chaine | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50070034R | Pommeau | Disponible | Voir la pièce |
| 2 | 50072030B | Couvercle filtre aire | Disponible | Voir la pièce |

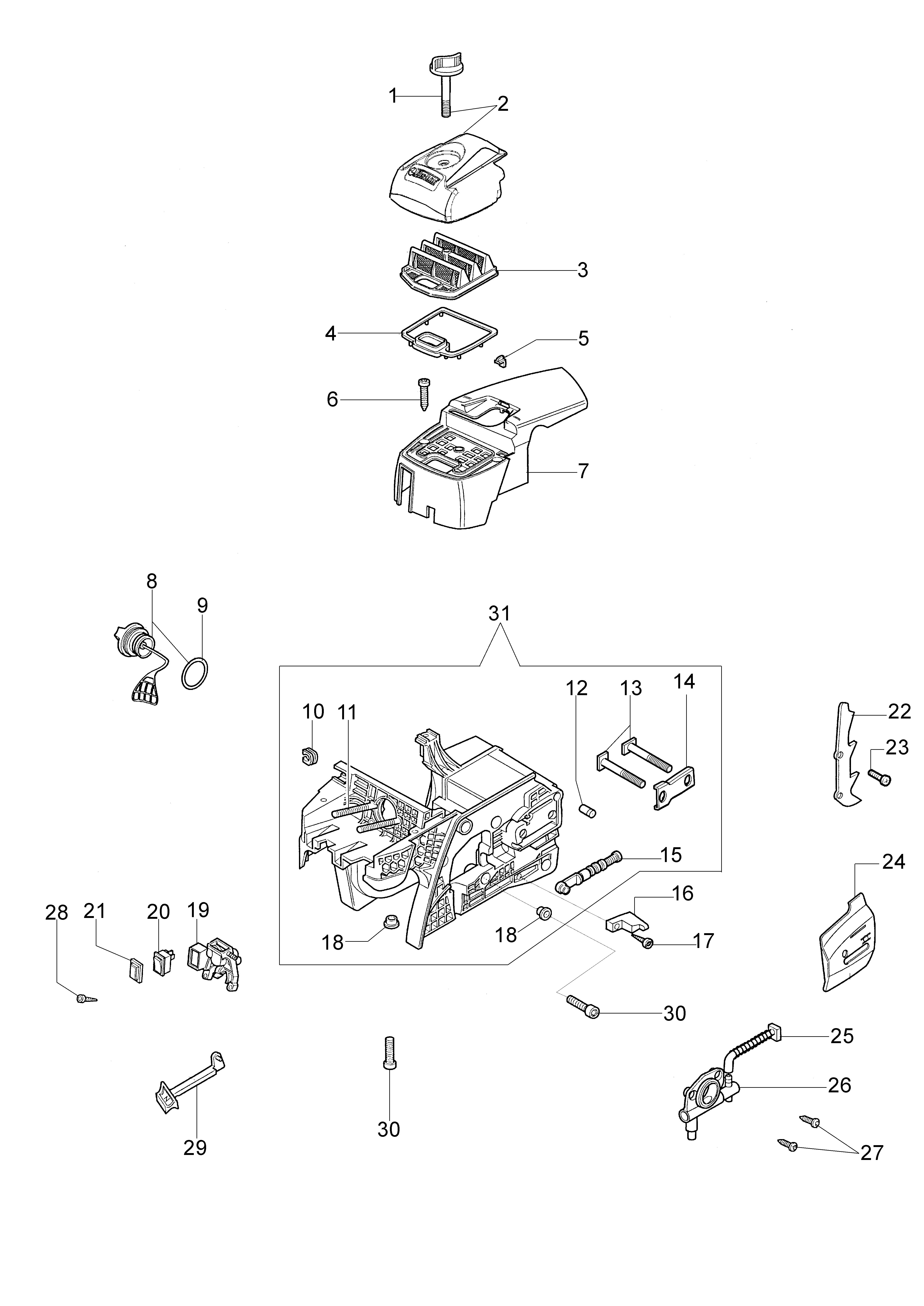

| 2 | 50072058B | Couvercle filtre aire | Disponible | Voir la pièce |
| 3 | 50070036R | Filtre air standard | Disponible | Voir la pièce |
| 4 | 50070056 | Joint | Disponible | Voir la pièce |
| 5 | 50070066 | Deflecteur | Disponible | Voir la pièce |
| 6 | 3960092AR | Vis | Disponible | Voir la pièce |
| 7 | 50070192B | Couvercle | Non reliée | |
| 7 | 50080153R | Couvercle | Non reliée | |
| 8 | 50230302BR | Bouchon | Disponible | Voir la pièce |
| 9 | 3049025 | Bague or | Disponible | Voir la pièce |
| 10 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 11 | 50070067A | Entretoise | Disponible | Voir la pièce |
| 12 | 097000229R | Soupape | Disponible | Voir la pièce |
| 13 | 50070052AR | Vis | Disponible | Voir la pièce |
| 14 | 50070211 | Bride | Disponible | Voir la pièce |
| 15 | 50072010BR | Filtre huile | Disponible | Voir la pièce |
| 16 | 094600369R | Protection | Disponible | Voir la pièce |
| 17 | 094600041AR | Vis | Non reliée | |
| 18 | 50050067R | Entretoise | Disponible | Voir la pièce |
| 18 | 50050067R | Entretoise | Disponible | Voir la pièce |
| 19 | 50080068R | Support filtre à air | Disponible | Voir la pièce |
| 20 | 2317021R | Interrupteur | Non reliée | |
| 21 | 2317013R | Protection | Disponible | Voir la pièce |
| 22 | 50070062 | Griffe | Disponible | Voir la pièce |
| 23 | 3960098R | Vis | Disponible | Voir la pièce |
| 24 | 50070055R | Bride | Non reliée | |
| 25 | 50070054R | Tuyau | Disponible | Voir la pièce |
| 26 | 50170051BR | Pompe huile | Disponible | Voir la pièce |
| 27 | 3960074R | Vis | Non reliée | |
| 28 | 3960091AR | Vis | Disponible | Voir la pièce |
| 29 | 50070228R | Levier | Disponible | Voir la pièce |
| 30 | 3860099R | Vis | Disponible | Voir la pièce |
| 30 | 3860099R | Vis | Disponible | Voir la pièce |
| 31 | 50080154GR | Carter moteur | Non reliée |

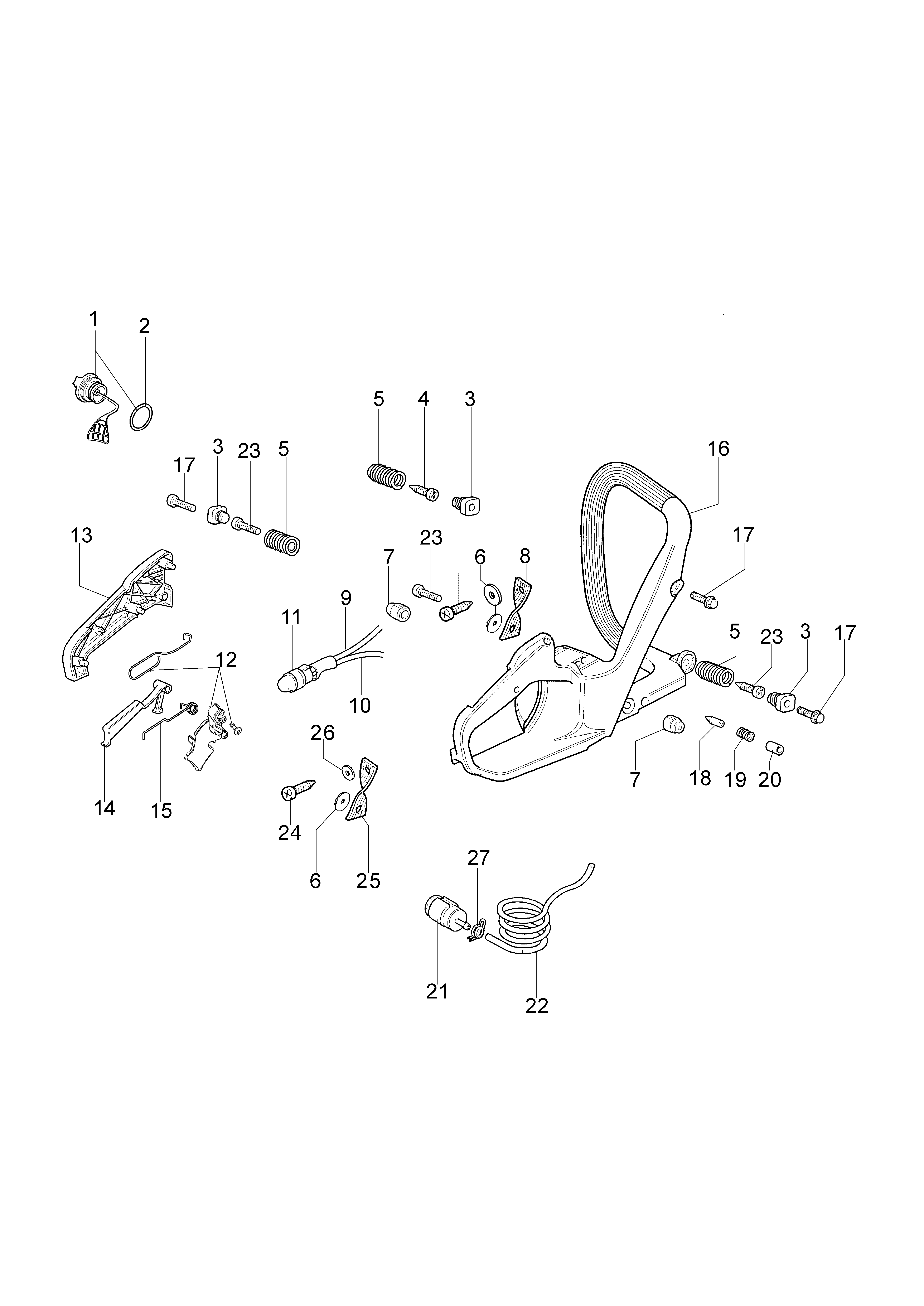

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 2 | 099900090R | Bague | Disponible | Voir la pièce |
| 3 | 50070049R | Support | Disponible | Voir la pièce |
| 3 | 50070049R | Support | Disponible | Voir la pièce |
| 3 | 50070049R | Support | Disponible | Voir la pièce |
| 4 | 3960073R | Vis | Disponible | Voir la pièce |
| 5 | 50070024R | Ressort | Disponible | Voir la pièce |
| 5 | 50070024R | Ressort | Disponible | Voir la pièce |
| 5 | 50070024R | Ressort | Disponible | Voir la pièce |
| 6 | 3057005R | Rondelle | Non reliée | |
| 6 | 3057005R | Rondelle | Non reliée | |
| 7 | 50010061R | Amortisseur | Non reliée | |
| 7 | 50010061R | Amortisseur | Non reliée | |
| 8 | 50070182 | Bande | Disponible | Voir la pièce |
| 9 | 50060039 | Tuyau | Disponible | Voir la pièce |
| 10 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 11 | 2318817R | Air purge | Non reliée | |
| 12 | 50070259 | Kit accelerateur | Disponible | Voir la pièce |
| 13 | 50050214AR | Couvercle | Disponible | Voir la pièce |
| 14 | 50050046AR | Levier | Disponible | Voir la pièce |
| 15 | 097000028R | Ressort | Disponible | Voir la pièce |
| 16 | 50070065BR | Groupe réservoir | Disponible | Voir la pièce |
| 17 | 3960099R | Vis | Disponible | Voir la pièce |
| 17 | 3960099R | Vis | Disponible | Voir la pièce |
| 17 | 3960099R | Vis | Disponible | Voir la pièce |
| 18 | 094500577AR | Soupape | Disponible | Voir la pièce |
| 19 | 094500575R | Ressort | Disponible | Voir la pièce |
| 20 | 50050071R | Soupape | Disponible | Voir la pièce |
| 21 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 22 | 50070064AR | Tuyau essence | Disponible | Voir la pièce |
| 23 | 094600041AR | Vis | Non reliée | |
| 23 | 094600041AR | Vis | Non reliée | |
| 23 | 094600041AR | Vis | Non reliée | |
| 24 | 3960091AR | Vis | Disponible | Voir la pièce |
| 25 | 50070181 | Bande | Disponible | Voir la pièce |
| 26 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 27 | 4098377R | Bande | Disponible | Voir la pièce |

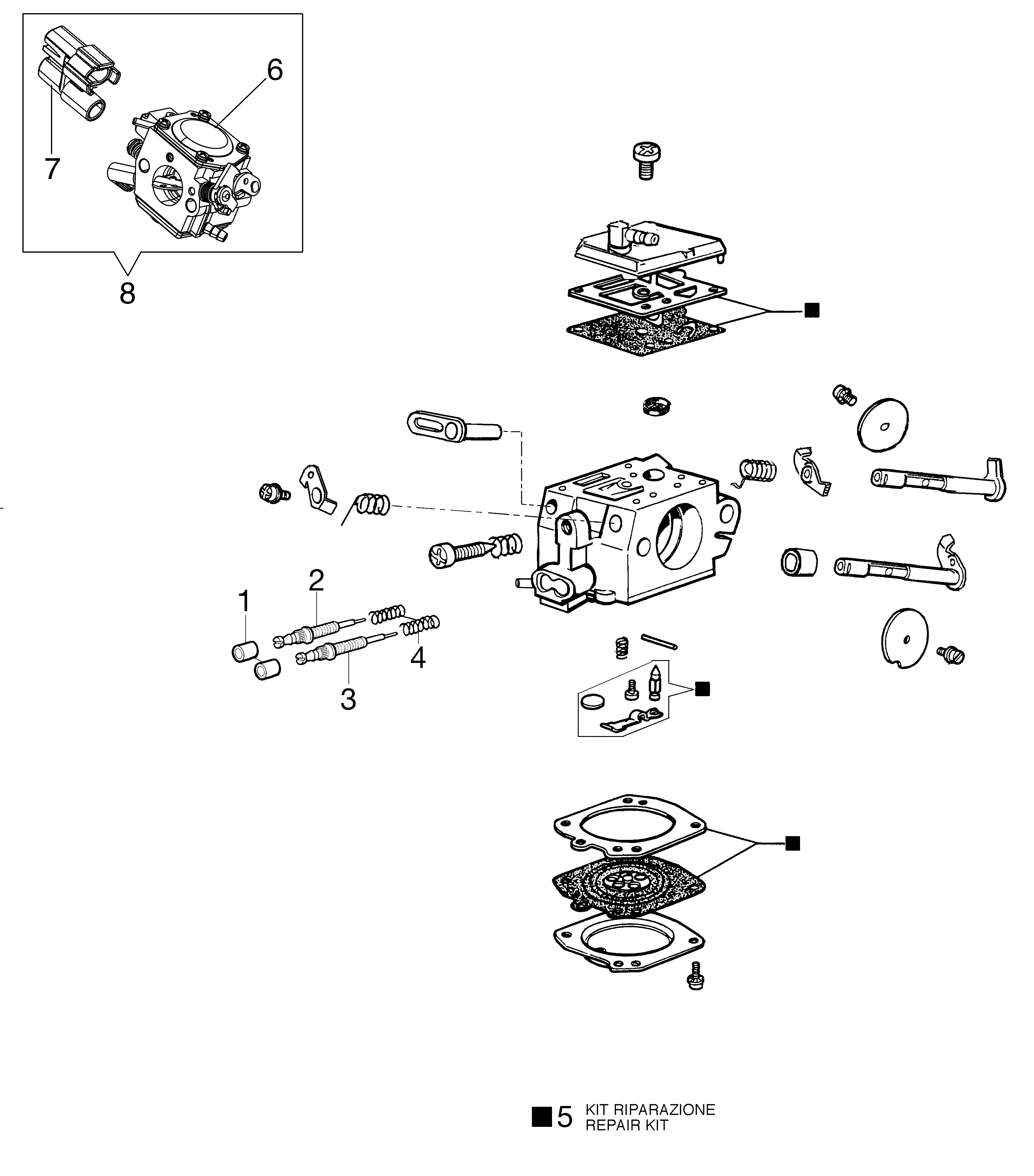

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318106 | Capot | Disponible | Voir la pièce |
| 2 | 2318109 | Vis de reglage MAX | Disponible | Voir la pièce |
| 3 | 2318984 | Vis de reglage MIN | Disponible | Voir la pièce |
| 4 | 2318107 | Ressort | Disponible | Voir la pièce |
| 5 | 2318673 | Kit pour la réparation | Disponible | Voir la pièce |
| 6 | 2318981AR | Carburateur HDA-314 | Non reliée | |
| 7 | 50080082R | Guide vis | Disponible | Voir la pièce |
| 8 | 50070224B | Kit carburateur HDA-205E | Disponible | Voir la pièce |
