Vue Éclatée FARMER H2SX
Retrouvez les pièces détachées, références et repères disponibles pour FARMER H2SX.

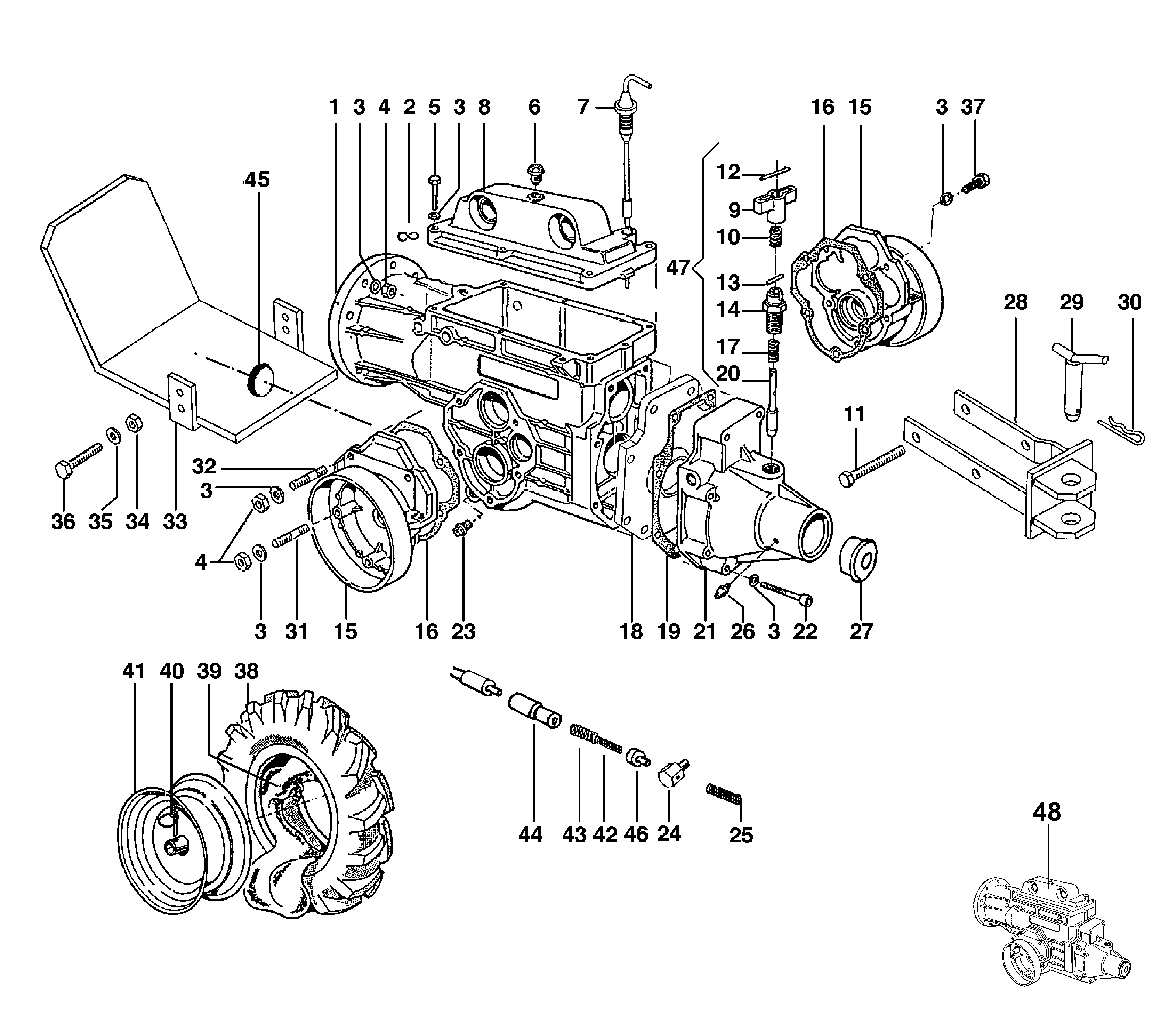

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1250822 | Boîte à vitesse | Nous contacter | Voir la pièce |
| 2 | F0005621 | Crochet | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 4 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 4 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 5 | 3806067R | Vis | Disponible | Voir la pièce |
| 6 | YN5253930 | Bouchon | Disponible | Voir la pièce |
| 7 | YK3500410 | Tige | Disponible | Voir la pièce |
| 8 | YK3500400E | Couvercle | Disponible | Voir la pièce |
| 9 | YK3500330A | Pommeau | Disponible | Voir la pièce |
| 10 | YK7903016 | Ressort | Disponible | Voir la pièce |
| 11 | YN6361500 | Vis | Disponible | Voir la pièce |
| 12 | YN5106600 | Goupille | Disponible | Voir la pièce |
| 13 | 3022012R | Goupille | Disponible | Voir la pièce |
| 14 | YF1250843 | Obturateur | Nous contacter | Voir la pièce |
| 15 | YK3500420 | Couvercle (roue) | Disponible | Voir la pièce |
| 15 | YK3500420 | Couvercle (roue) | Disponible | Voir la pièce |
| 16 | YK3500470 | Joint | Disponible | Voir la pièce |
| 16 | YK3500470 | Joint | Disponible | Voir la pièce |
| 17 | YK3503360 | Ressort | Disponible | Voir la pièce |
| 18 | YF1250806 | Flasque | Disponible | Voir la pièce |
| 19 | YK3500460 | Joint | Disponible | Voir la pièce |
| 20 | YF1250842 | Obturateur | Disponible | Voir la pièce |
| 21 | YF1250807 | Support | Disponible | Voir la pièce |
| 22 | YN6291000 | Vis | Disponible | Voir la pièce |
| 23 | YK8536001 | Bouchon | Disponible | Voir la pièce |
| 24 | YF1241618 | Vis | Disponible | Voir la pièce |
| 25 | YK7903009 | Ressort | Disponible | Voir la pièce |
| 26 | YN2603800 | Graisseur | Disponible | Voir la pièce |
| 27 | 321000001R | Bouchon | Disponible | Voir la pièce |
| 28 | L0060900 | Towing hitch | Disponible | Voir la pièce |
| 29 | 68640049R | Pivot | Disponible | Voir la pièce |
| 30 | YN5148800 | Goupille | Disponible | Voir la pièce |
| 31 | YN3825650 | Goujon | Nous contacter | Voir la pièce |
| 32 | YN3813200 | Goujon | Disponible | Voir la pièce |
| 33 | 68640136DR | Protection | Nous contacter | Voir la pièce |
| 34 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 35 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 36 | 3806074R | Vis | Disponible | Voir la pièce |
| 37 | 3806067R | Vis | Disponible | Voir la pièce |
| 38 | YN4851600 | Pneumatique | Nous contacter | Voir la pièce |
| 39 | YN4881100 | Chambre à aire | Disponible | Voir la pièce |
| 40 | YK8514001 | Goupille | Nous contacter | Voir la pièce |
| 41 | 69200044I | Jante | Nous contacter | Voir la pièce |
| 42 | YK7903004 | Ressort | Nous contacter | Voir la pièce |
| 43 | YK7903018 | Ressort | Nous contacter | Voir la pièce |
| 44 | YK1101850 | Guide ressort | Nous contacter | Voir la pièce |
| 45 | YN5265050 | Bouchon | Disponible | Voir la pièce |
| 46 | YN5852100A | Arrêt | Nous contacter | Voir la pièce |
| 47 | YR0000127 | Jeu obturateur | Disponible | Voir la pièce |
| 48 | 68310029 | Ensemble (boite de vitesses) | Nous contacter | Voir la pièce |

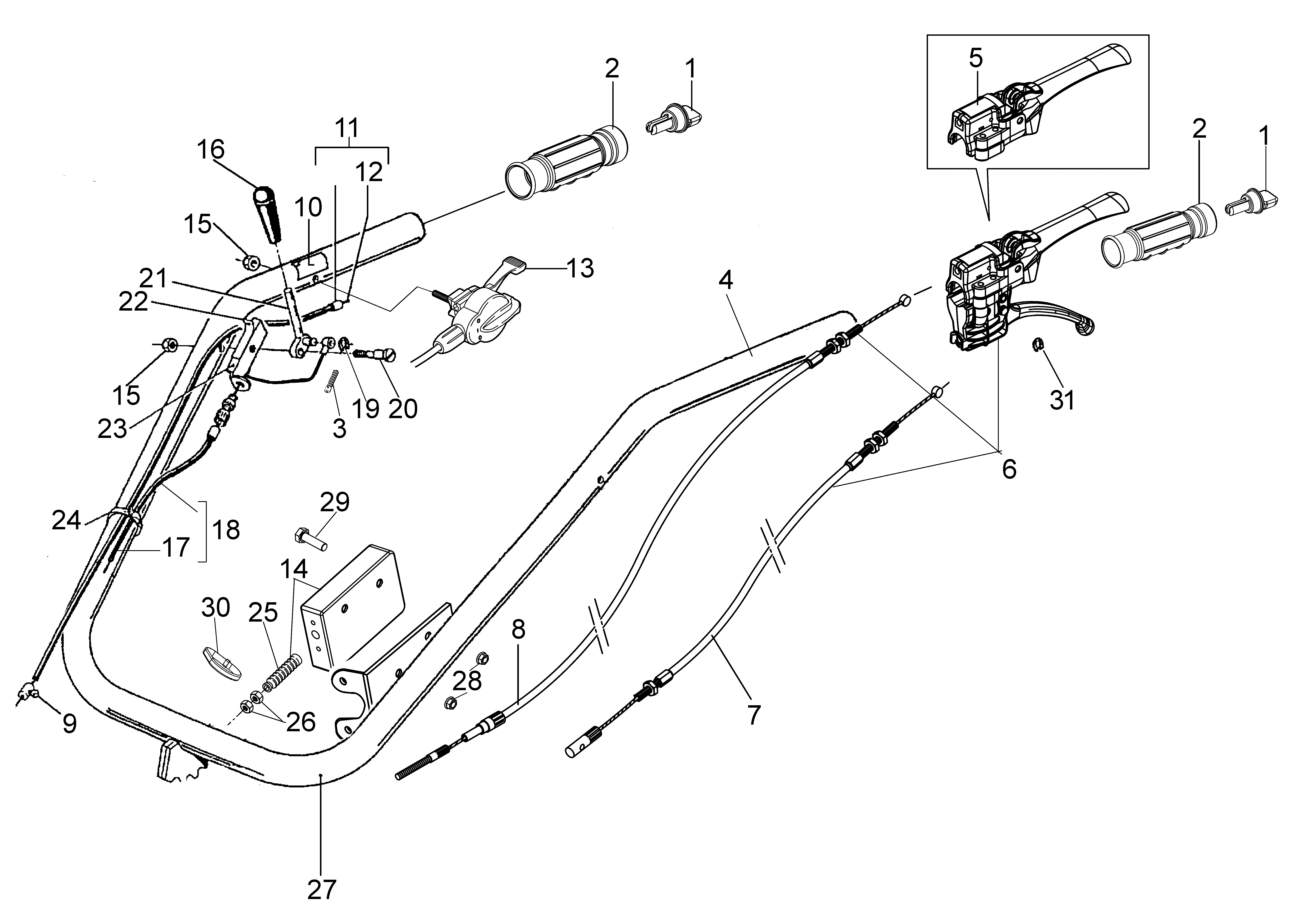

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 1 | 68320127R | Tuyau | Disponible | Voir la pièce |
| 2 | 68320126R | Poignée | Disponible | Voir la pièce |
| 2 | 68320126R | Poignée | Disponible | Voir la pièce |
| 3 | YF1370387 | Protection | Disponible | Voir la pièce |
| 4 | YN5380870 | Marque (Notice d | Nous contacter | Voir la pièce |
| 5 | - | N | Non reliée | |
| 6 | 68310092AR | Levier embrayage | Disponible | Voir la pièce |
| 7 | 68310114R | Gaine du type bowden | Disponible | Voir la pièce |
| 8 | 68310113R | Transmission | Nous contacter | Voir la pièce |
| 9 | YN5901000 | Etau | Disponible | Voir la pièce |
| 10 | YN5380805 | Marque (Accélérateur) | Nous contacter | Voir la pièce |
| 11 | YN5464000 | Transmission | Non reliée | |
| 12 | N5614500 | Câble accélérateur ey20 | Disponible | Voir la pièce |
| 13 | 3044010R | Jeu (Câble Moteur-stop - Manette gaz - Interrupteur) | Disponible | Voir la pièce |
| 14 | 68350179R | Dispositif ehs | Disponible | Voir la pièce |
| 15 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 16 | YN3752300 | Poignée | Disponible | Voir la pièce |
| 17 | N5649008 | Câble | Disponible | Voir la pièce |
| 18 | 68330194R | Transmission | Nous contacter | Voir la pièce |
| 19 | 3024008R | Bague seeger | Nous contacter | Voir la pièce |
| 20 | YF1061613 | Vis pivot | Disponible | Voir la pièce |
| 21 | YF1091657 | Levier | Nous contacter | Voir la pièce |
| 22 | YF1091690 | Marque | Disponible | Voir la pièce |
| 23 | YF1091687 | Patte | Disponible | Voir la pièce |
| 24 | YN1764000 | Bande | Disponible | Voir la pièce |
| 25 | 66060614R | Anneau ressort | Disponible | Voir la pièce |
| 26 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 27 | 68310103BR | Poignée | Nous contacter | Voir la pièce |
| 28 | 3980019R | Écrou | Disponible | Voir la pièce |
| 29 | 3801017R | Vis | Disponible | Voir la pièce |
| 30 | 3059018 | Bande | Nous contacter | Voir la pièce |
| 31 | F1370413 | Arrêt | Disponible | Voir la pièce |

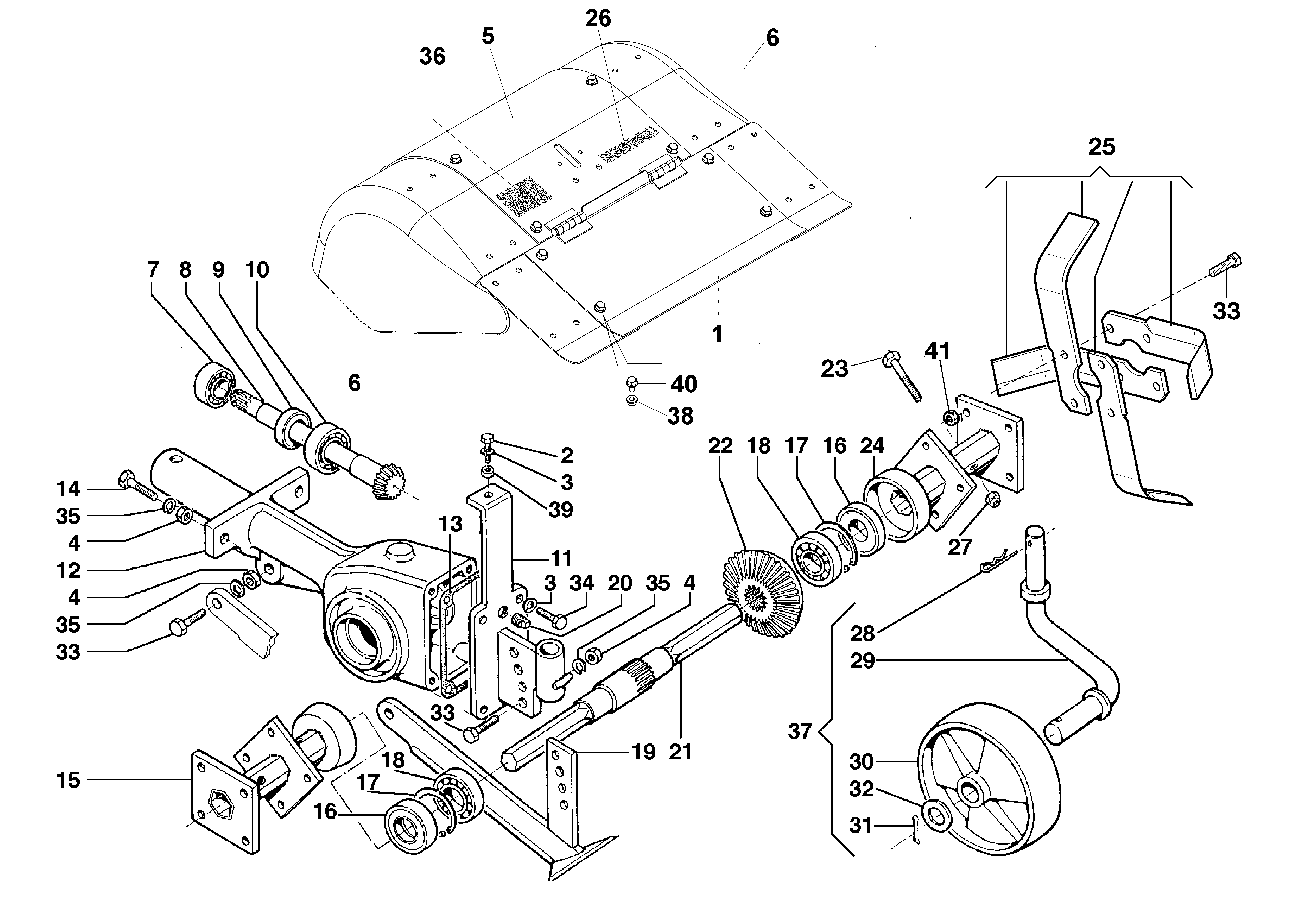

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69210040R | Capote | Disponible | Voir la pièce |
| 1 | 69210263AR | Capote | Non reliée | |
| 2 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 3 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 3 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 4 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 4 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 4 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 5 | 69210215R | Marque bertolini | Disponible | Voir la pièce |
| 6 | 69210216R | Marque bertolini | Nous contacter | Voir la pièce |
| 6 | 69210216R | Marque bertolini | Nous contacter | Voir la pièce |
| 7 | YN1257600 | Roulement | Disponible | Voir la pièce |
| 8 | YF0017201 | Pignon | Disponible | Voir la pièce |
| 9 | YN0207300 | Bague d | Disponible | Voir la pièce |
| 10 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 11 | 68310060R | Support | Disponible | Voir la pièce |
| 12 | F0017200 | Boite | Nous contacter | Voir la pièce |
| 13 | K3501840 | Joint | Disponible | Voir la pièce |
| 14 | 3806067R | Vis | Disponible | Voir la pièce |
| 15 | L0116300 | Kit containing pair of spacers to limit the rotor width to | Nous contacter | Voir la pièce |
| 15 | YF0017210 | Moyeu | Non reliée | |
| 16 | N0209800R | Bague | Nous contacter | Voir la pièce |
| 16 | N0209800R | Bague | Nous contacter | Voir la pièce |
| 17 | N0134200 | Bague seeger | Disponible | Voir la pièce |
| 17 | N0134200 | Bague seeger | Disponible | Voir la pièce |
| 18 | N1269800R | Roulement | Non reliée | |
| 18 | N1269800R | Roulement | Non reliée | |
| 19 | 69210091R | Éperon | Disponible | Voir la pièce |
| 20 | K8535002 | Bouchon | Disponible | Voir la pièce |
| 21 | K3501750R | Arbre de roue | Nous contacter | Voir la pièce |
| 22 | F0017202R | Couronne | Non reliée | |
| 23 | 3806076R | Vis | Disponible | Voir la pièce |
| 24 | YF0017210 | Moyeu | Non reliée | |
| 25 | R0000139 | Kit couteaux | Disponible | Voir la pièce |
| 26 | F0015577 | Marque (danger) | Nous contacter | Voir la pièce |
| 27 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 28 | N1054500 | Goupille | Disponible | Voir la pièce |
| 29 | K3501830R | Support | Nous contacter | Voir la pièce |
| 30 | Z0020368 | Support wheel | Disponible | Voir la pièce |
| 31 | YN1060200 | Goupille | Nous contacter | Voir la pièce |
| 32 | 3916020 | Rondelle | Disponible | Voir la pièce |
| 33 | 3806067R | Vis | Disponible | Voir la pièce |
| 33 | 3806067R | Vis | Disponible | Voir la pièce |
| 33 | 3806067R | Vis | Disponible | Voir la pièce |
| 34 | YN6249300 | Vis | Disponible | Voir la pièce |
| 35 | 3819013R | Grower | Disponible | Voir la pièce |
| 35 | 3819013R | Grower | Disponible | Voir la pièce |
| 35 | 3819013R | Grower | Disponible | Voir la pièce |
| 36 | 3056374R | Marque (Made in Italy) | Disponible | Voir la pièce |
| 37 | Z0020368 | Support wheel | Disponible | Voir la pièce |
| 38 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 39 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 40 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 41 | YN1457570 | Ecrou | Disponible | Voir la pièce |

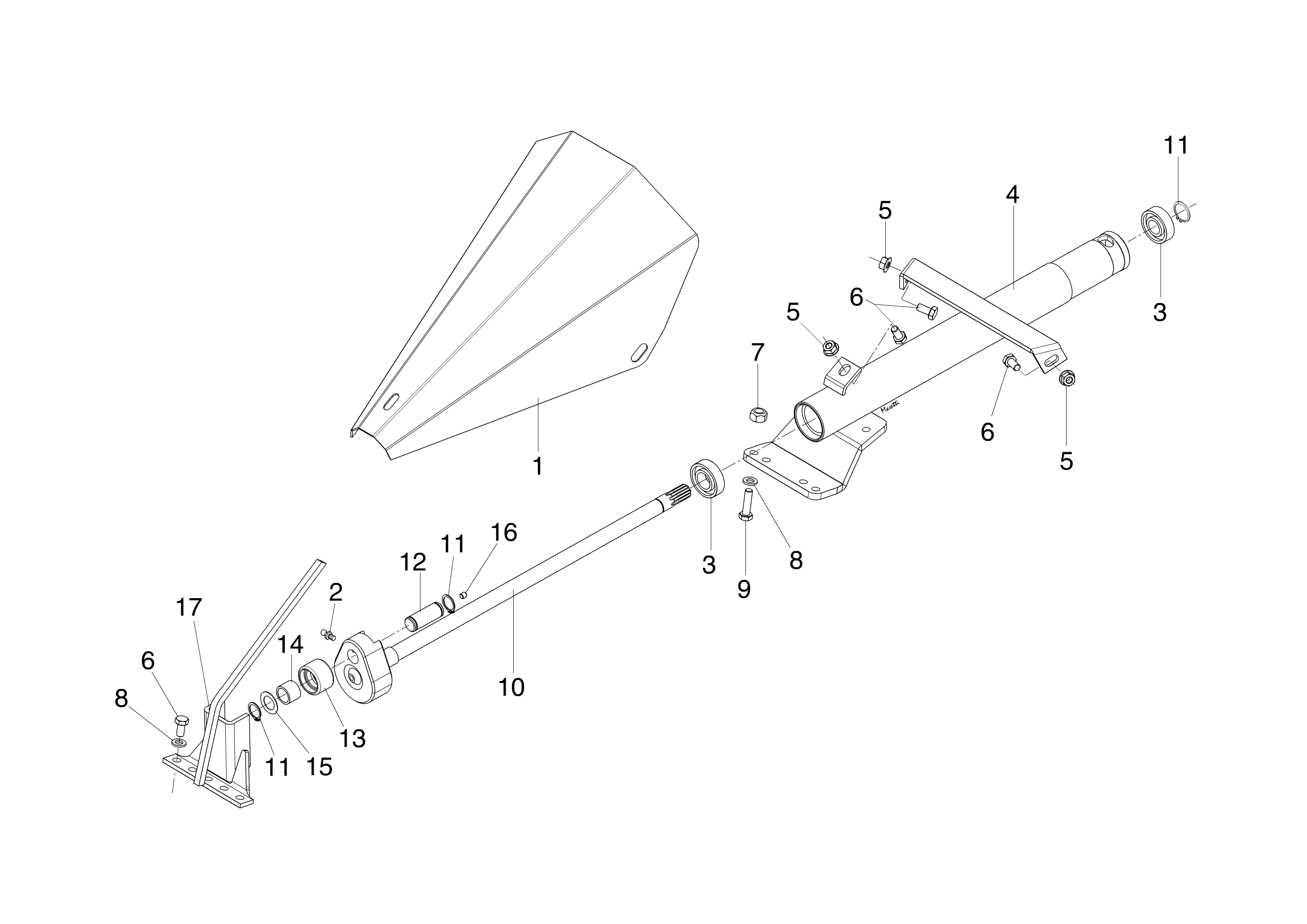

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | LS611042 | Capot | Nous contacter | Voir la pièce |
| 2 | LS500001 | Graisseur | Disponible | Voir la pièce |
| 3 | LS591007 | Roulement | Disponible | Voir la pièce |
| 3 | LS591007 | Roulement | Disponible | Voir la pièce |
| 4 | LS611040 | Bâti de support | Nous contacter | Voir la pièce |
| 5 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 5 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 5 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 6 | LS7000816 | Vis | Disponible | Voir la pièce |
| 6 | LS7000816 | Vis | Disponible | Voir la pièce |
| 6 | LS7000816 | Vis | Disponible | Voir la pièce |
| 7 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 8 | 3806074R | Vis | Disponible | Voir la pièce |
| 8 | 3806074R | Vis | Disponible | Voir la pièce |
| 9 | LS7000835 | Vis | Nous contacter | Voir la pièce |
| 10 | LS611041 | Arbre | Nous contacter | Voir la pièce |
| 11 | LS594017 | Bague seeger | Disponible | Voir la pièce |
| 11 | LS594017 | Bague seeger | Disponible | Voir la pièce |
| 11 | LS594017 | Bague seeger | Disponible | Voir la pièce |
| 12 | LS611048 | Pivot | Disponible | Voir la pièce |
| 13 | LS611043 | Bague | Disponible | Voir la pièce |
| 14 | LS591030 | Anneau | Disponible | Voir la pièce |
| 15 | LS591031 | Rondelle | Nous contacter | Voir la pièce |
| 16 | LS7110606 | Pion | Disponible | Voir la pièce |
| 17 | LS611049R | Tête lame | Non reliée |

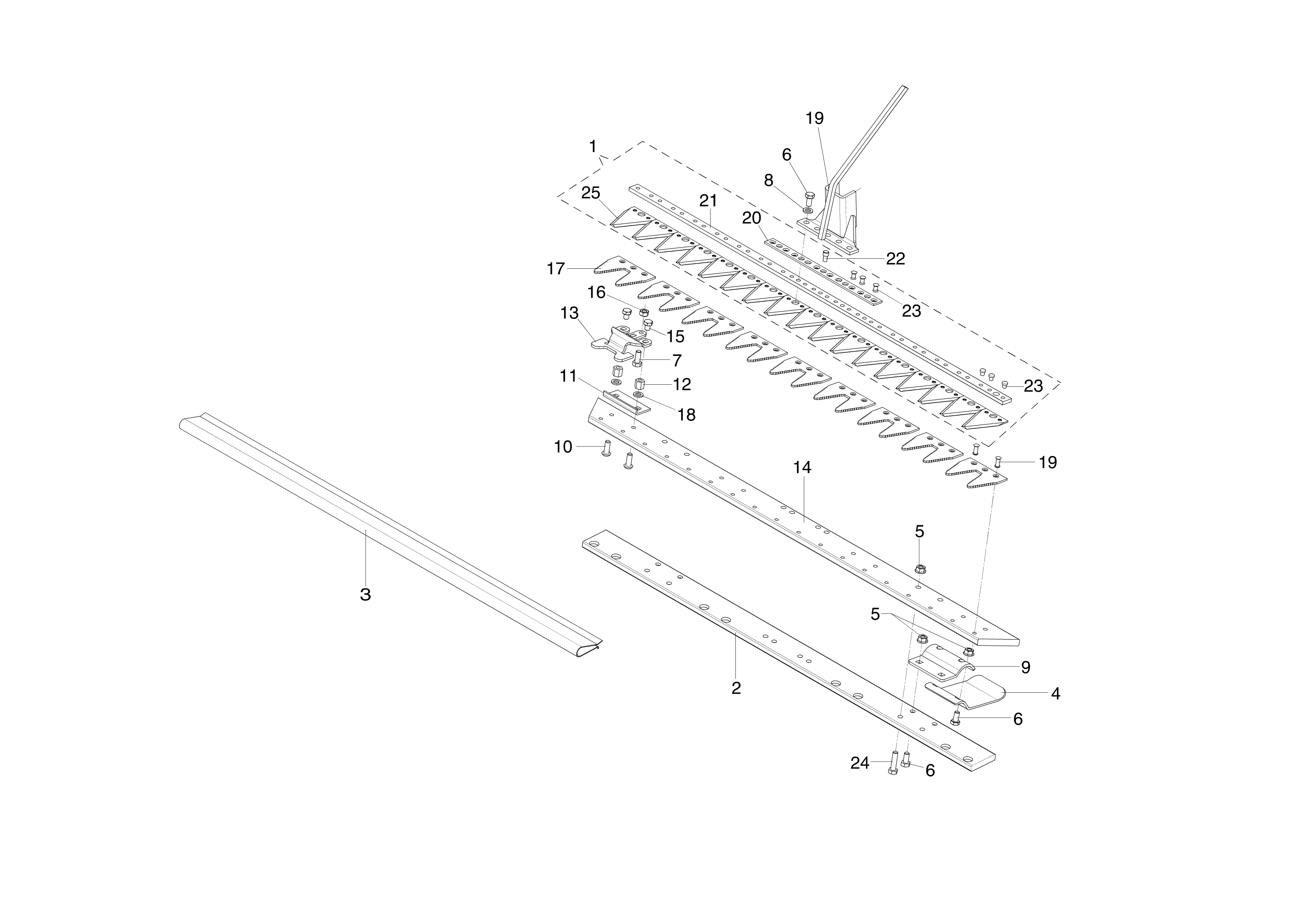

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | LS471704R | Barre compl. 92 cm | Non reliée | |
| 2 | LS621199 | Contrepoids | Nous contacter | Voir la pièce |
| 3 | LS625055 | Protection 92 cm | Nous contacter | Voir la pièce |
| 4 | LS621172 | Bloc de glissement | Disponible | Voir la pièce |
| 5 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 5 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 6 | LS7000816 | Vis | Disponible | Voir la pièce |
| 6 | LS7000816 | Vis | Disponible | Voir la pièce |
| 6 | LS7000816 | Vis | Disponible | Voir la pièce |
| 7 | LS7000820 | Vis | Disponible | Voir la pièce |
| 8 | 3806074R | Vis | Disponible | Voir la pièce |
| 9 | LS621136R | Support | Nous contacter | Voir la pièce |
| 10 | LS7190822 | Vis | Disponible | Voir la pièce |
| 11 | LS621139 | Support lames | Disponible | Voir la pièce |
| 12 | LS621144 | Entretoise | Disponible | Voir la pièce |
| 13 | LS621230 | Serre lame | Disponible | Voir la pièce |
| 14 | LS626911 | Plaquette | Nous contacter | Voir la pièce |
| 15 | LS7000810 | Vis | Disponible | Voir la pièce |
| 16 | LS7020008 | Ecrou | Disponible | Voir la pièce |
| 17 | LS623122R | Dent (double) | Non reliée | |
| 18 | LS7090008 | Rondelle | Disponible | Voir la pièce |
| 19 | LS611049R | Tête lame | Non reliée | |
| 19 | LS611049R | Tête lame | Non reliée | |
| 20 | LS625217 | Renforcement | Nous contacter | Voir la pièce |
| 21 | LS3417125 | Barre | Disponible | Voir la pièce |
| 22 | LS625049R | Pivot | Nous contacter | Voir la pièce |
| 23 | LS2166150R | Rivet | Non reliée | |
| 23 | LS2166150R | Rivet | Non reliée | |
| 24 | LS7000825 | Vis | Disponible | Voir la pièce |
| 25 | LS310067R | Lame | Non reliée |
