Vue Éclatée FARMER 5KD (2019)
Retrouvez les pièces détachées, références et repères disponibles pour FARMER 5KD (2019).

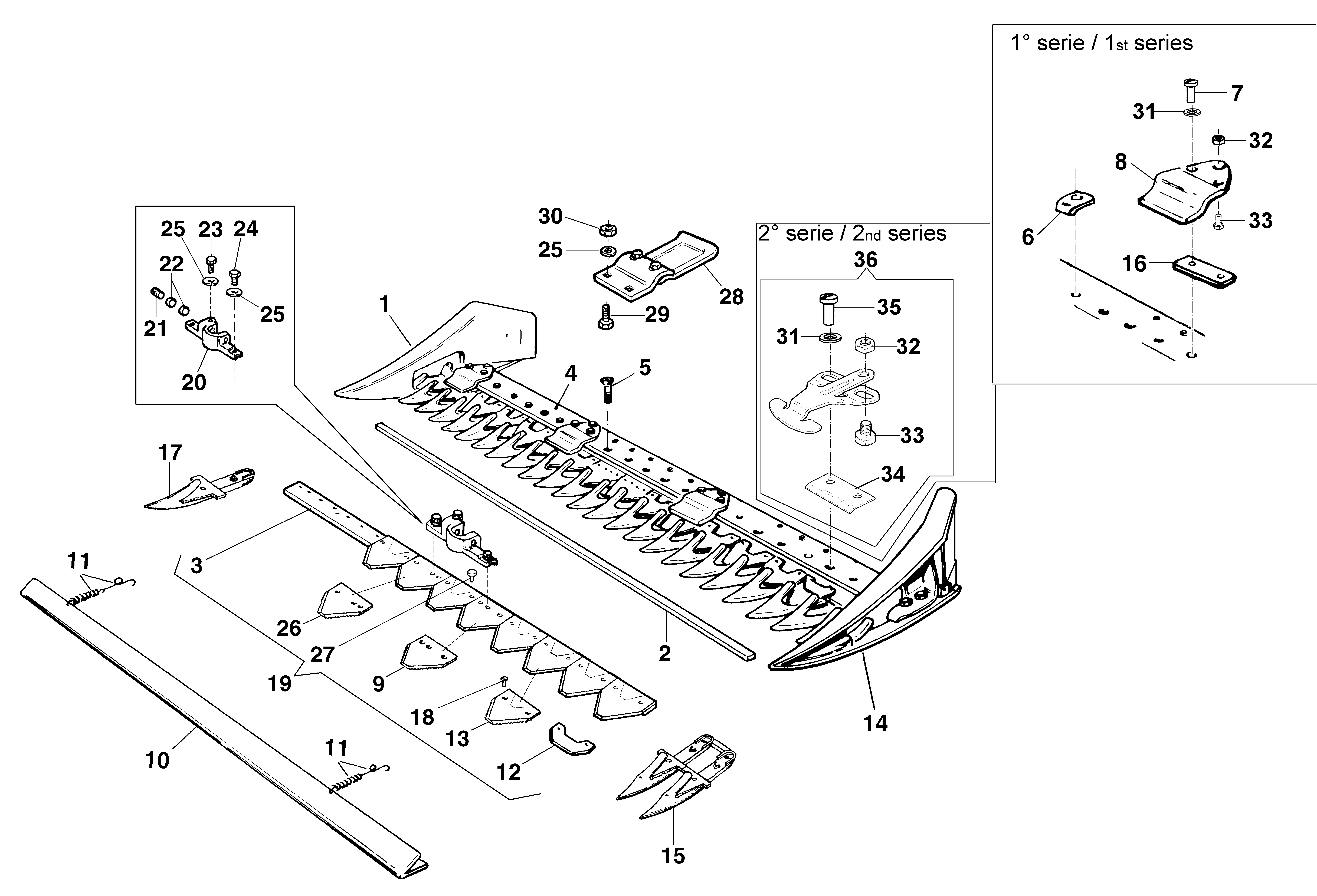

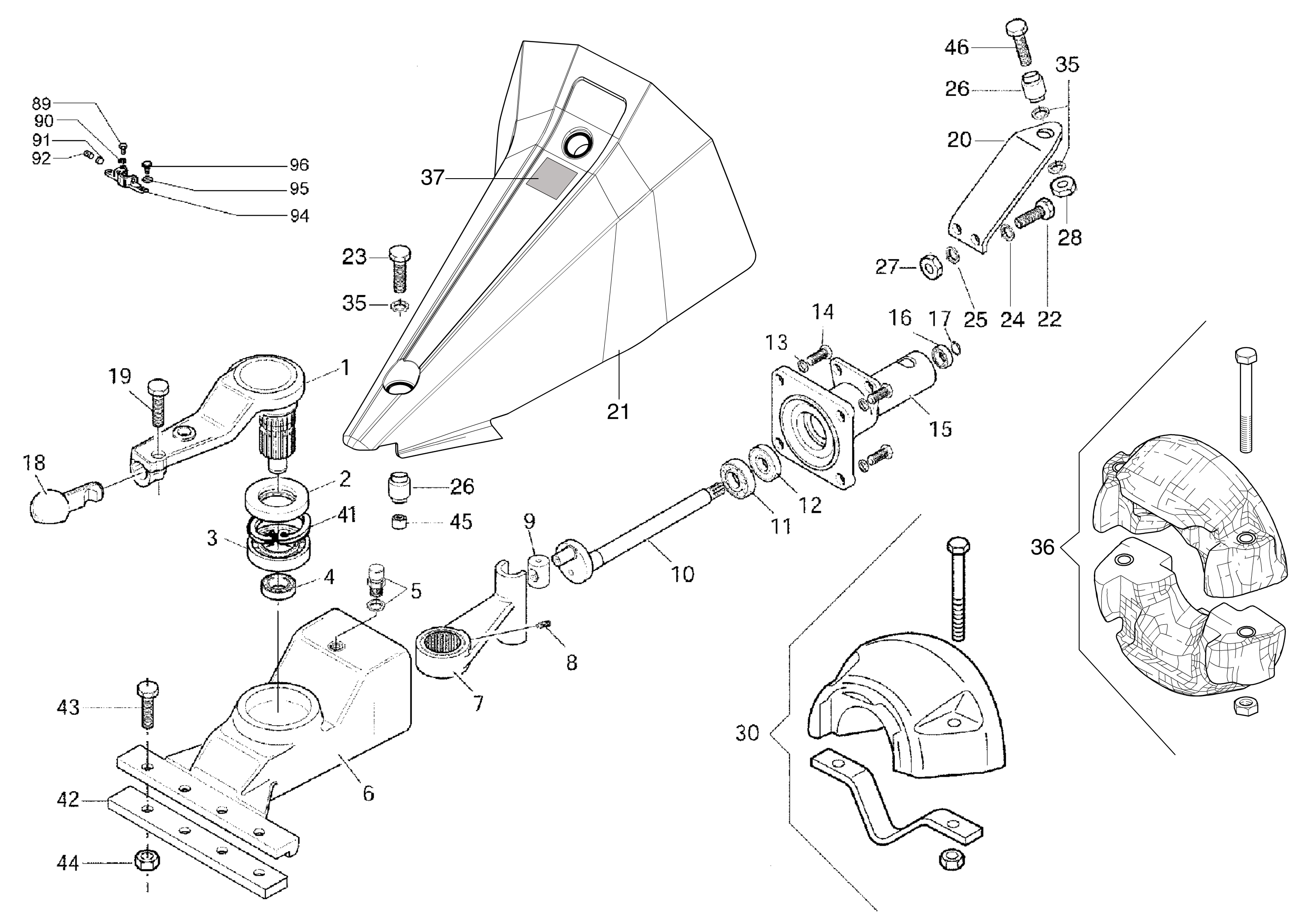

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YLS471906 | Lame complète | Nous contacter | Voir la pièce |
| 1 | YLS472306 | Lame complète | Disponible | Voir la pièce |
| 1 | YLS472506 | Lame complète | Disponible | Voir la pièce |
| 1 | YLS472906 | Lame complète | Disponible | Voir la pièce |
| 3 | LS3419225 | Barre | Nous contacter | Voir la pièce |
| 4 | LS625231 | Pivot | Disponible | Voir la pièce |
| 5 | LS310067R | Lame | Non reliée | |
| 7 | LS210612R | Rivet | Non reliée | |
| 8 | LS627027 | Plaquette | Nous contacter | Voir la pièce |
| 9 | LS623122R | Dent (double) | Non reliée | |
| 10 | LS623124 | Plaquette | Nous contacter | Voir la pièce |
| 11 | LS621139 | Support lames | Disponible | Voir la pièce |
| 12 | LS621136R | Support | Nous contacter | Voir la pièce |
| 13 | LS621230 | Serre lame | Disponible | Voir la pièce |
| 14 | LS215619R | Rivet | Disponible | Voir la pièce |
| 15 | LS621136R | Support | Nous contacter | Voir la pièce |
| 16 | LS621172 | Bloc de glissement | Disponible | Voir la pièce |
| 18 | LS625056 | Protection 97 cm | Nous contacter | Voir la pièce |
| 18 | LS625061 | Protection cm 117 | Nous contacter | Voir la pièce |
| 18 | LS625062 | Protection cm 127 | Nous contacter | Voir la pièce |
| 18 | LS625064 | Protection cm 147 | Nous contacter | Voir la pièce |
| 20 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 20 | LS7060008 | Ecrou | Disponible | Voir la pièce |
| 21 | 3916008R | Rondelle | Non reliée | |
| 22 | LS7000810 | Vis | Disponible | Voir la pièce |
| 23 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 24 | LS7190825 | Vis | Disponible | Voir la pièce |
| 24 | LS7190825 | Vis | Disponible | Voir la pièce |
| 25 | LS626918 | Plaquette | Disponible | Voir la pièce |
| 25 | LS62692310 | Complète cutter plate | Nous contacter | Voir la pièce |
| 25 | LS626924 | Plaquette | Nous contacter | Voir la pièce |
| 25 | LS626925 | Plaquette | Nous contacter | Voir la pièce |
| 26 | LS7190822 | Vis | Disponible | Voir la pièce |
| 27 | 3806063R | Vis | Nous contacter | Voir la pièce |

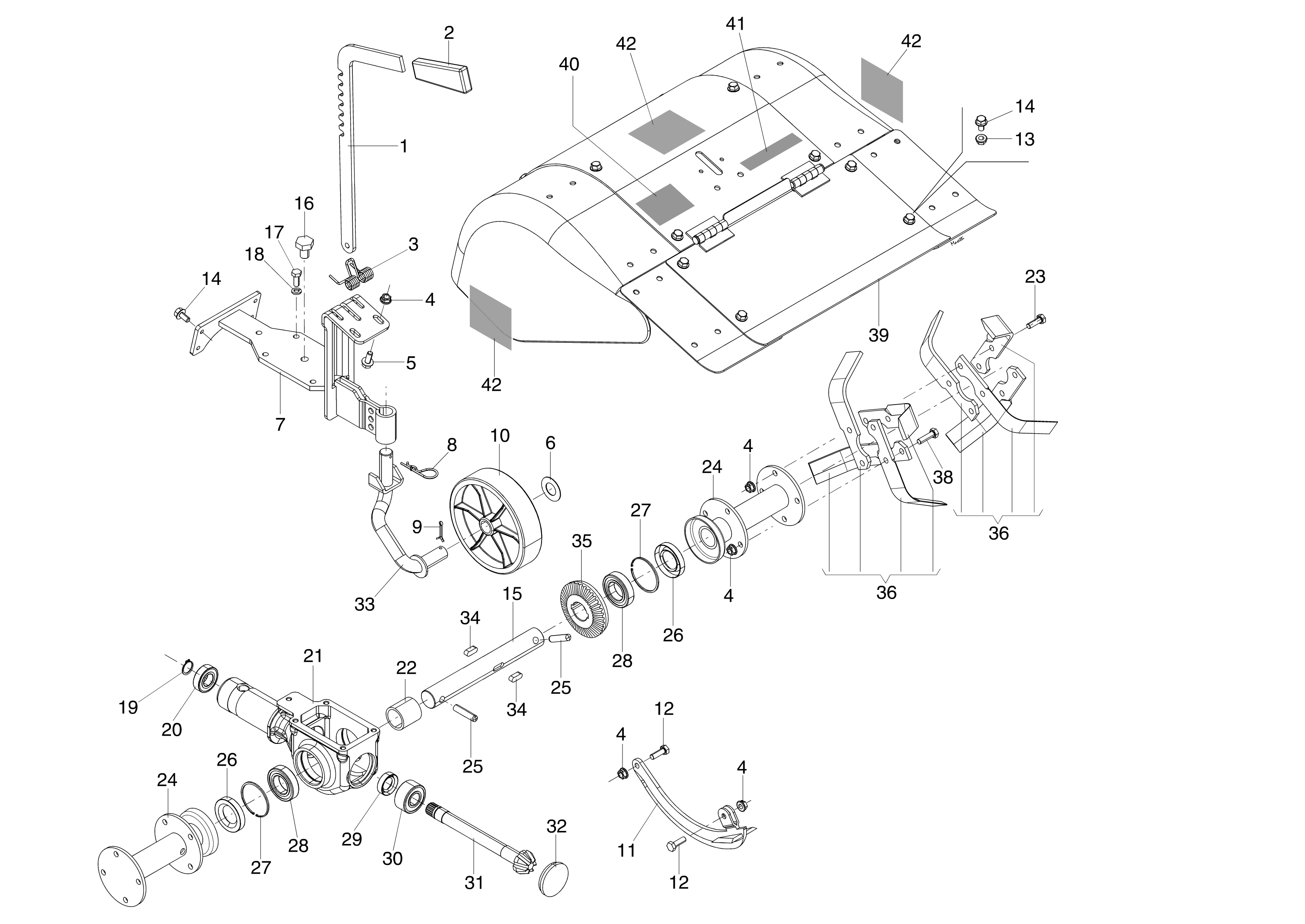

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69210262 | Tige | Disponible | Voir la pièce |
| 2 | N2840490 | Poignée | Disponible | Voir la pièce |
| 3 | 69210102R | Ressort | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 5 | 3906070R | Vis | Disponible | Voir la pièce |
| 6 | N5003250 | Rondelle | Nous contacter | Voir la pièce |
| 7 | 69210247R | Couvercle | Nous contacter | Voir la pièce |
| 8 | N1054500 | Goupille | Disponible | Voir la pièce |
| 9 | YN1060200 | Goupille | Nous contacter | Voir la pièce |
| 10 | YK1102480 | Support wheel | Nous contacter | Voir la pièce |
| 11 | 69210240R | Couteau | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 13 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 15 | F0017016DR | Arbre | Non reliée | |
| 16 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 17 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 18 | 3819013R | Grower | Disponible | Voir la pièce |
| 19 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 20 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 21 | 69212022AR | Corps fraise | Nous contacter | Voir la pièce |
| 22 | F0017018 | Entretoise | Nous contacter | Voir la pièce |
| 23 | 322000001R | Vis | Disponible | Voir la pièce |
| 24 | YF0017005 | Entretoise | Disponible | Voir la pièce |
| 24 | YF0017005 | Entretoise | Disponible | Voir la pièce |
| 25 | YF0017024 | Goupille | Disponible | Voir la pièce |
| 25 | YF0017024 | Goupille | Disponible | Voir la pièce |
| 26 | 3050000R | Bague | Non reliée | |
| 26 | 3050000R | Bague | Non reliée | |
| 27 | N0138000 | Bague seeger | Disponible | Voir la pièce |
| 27 | N0138000 | Bague seeger | Disponible | Voir la pièce |
| 28 | N1274500 | Roulement | Disponible | Voir la pièce |
| 28 | N1274500 | Roulement | Disponible | Voir la pièce |
| 29 | YN0207400 | Bague | Disponible | Voir la pièce |
| 30 | N1264051 | Roulement | Disponible | Voir la pièce |
| 31 | F0015583R | Pignon | Non reliée | |
| 32 | YN5276700 | Bouchon | Disponible | Voir la pièce |
| 33 | K3501830R | Support | Nous contacter | Voir la pièce |
| 34 | N0651610 | Clavette | Nous contacter | Voir la pièce |
| 34 | N0651610 | Clavette | Nous contacter | Voir la pièce |
| 35 | 69210226R | Couronne dentée | Nous contacter | Voir la pièce |
| 36 | R0000139 | Kit couteaux | Disponible | Voir la pièce |
| 36 | R0000139 | Kit couteaux | Disponible | Voir la pièce |
| 38 | 3806074R | Vis | Disponible | Voir la pièce |
| 39 | 69210191R | Capot complet | Disponible | Voir la pièce |
| 40 | YF1233111 | Marque (Danger) | Nous contacter | Voir la pièce |
| 41 | 3056374R | Marque (Made in Italy) | Disponible | Voir la pièce |

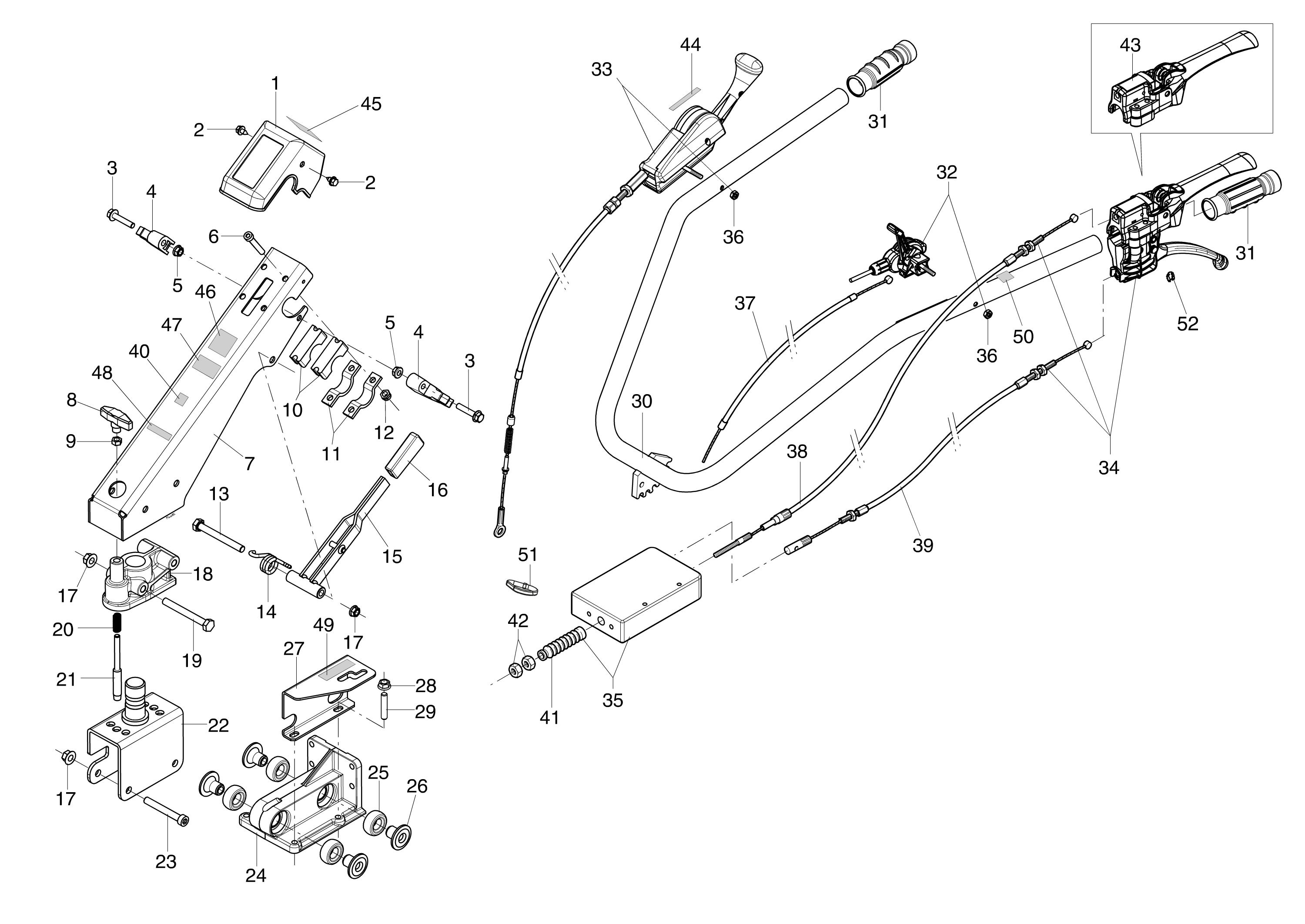

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68240022R | Carter | Disponible | Voir la pièce |
| 2 | YN6243651 | Vis | Disponible | Voir la pièce |
| 2 | YN6243651 | Vis | Disponible | Voir la pièce |
| 3 | 3906075R | Vis | Nous contacter | Voir la pièce |
| 3 | 3906075R | Vis | Nous contacter | Voir la pièce |
| 4 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 4 | F1255009ER | Support | Nous contacter | Voir la pièce |
| 5 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 6 | YN6289250 | Vis | Disponible | Voir la pièce |
| 7 | 68610043AR | Colonne | Disponible | Voir la pièce |
| 8 | YN3753100 | Poignée | Disponible | Voir la pièce |
| 9 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 10 | YF1181646 | Support | Disponible | Voir la pièce |
| 11 | YF1151601 | Etau | Disponible | Voir la pièce |
| 12 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 13 | YN6361500 | Vis | Disponible | Voir la pièce |
| 14 | YF1291634B | Ressort | Disponible | Voir la pièce |
| 15 | YF1291636 | Levier | Nous contacter | Voir la pièce |
| 16 | YN2840480 | Poignée | Disponible | Voir la pièce |
| 17 | 3914001R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914001R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914001R | Ecrou | Disponible | Voir la pièce |
| 18 | 68610051R | Crochet tige guidon | Nous contacter | Voir la pièce |
| 19 | YN6361500 | Vis | Disponible | Voir la pièce |
| 20 | YK3503360 | Ressort | Disponible | Voir la pièce |
| 21 | YF1251637 | Obturateur | Disponible | Voir la pièce |
| 22 | 68350185R | Support du colonne | Nous contacter | Voir la pièce |
| 23 | YN6357700 | Vis | Nous contacter | Voir la pièce |
| 24 | 68350182AR | Support du colonne | Nous contacter | Voir la pièce |
| 25 | YK0300910 | Amortisseur | Disponible | Voir la pièce |
| 26 | YK3501080 | Bague | Disponible | Voir la pièce |
| 27 | 68350158AR | Sélecteur (changement de vitesse) | Nous contacter | Voir la pièce |
| 28 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 29 | YN3815300 | Goujon | Disponible | Voir la pièce |
| 30 | 68350183R | Guidon | Nous contacter | Voir la pièce |
| 31 | 68320126R | Poignée | Disponible | Voir la pièce |
| 31 | 68320126R | Poignée | Disponible | Voir la pièce |
| 32 | 68350102R | Interrupteur/accélérateur | Nous contacter | Voir la pièce |
| 33 | 68350230 | Levier de commande | Disponible | Voir la pièce |
| 34 | 68350101AR | Levier de commande | Nous contacter | Voir la pièce |
| 35 | 68350179R | Dispositif ehs | Disponible | Voir la pièce |
| 36 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 36 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 37 | 68350221R | Câble accélérateur | Nous contacter | Voir la pièce |
| 38 | 68350222AR | Câble | Non reliée | |
| 39 | 68350224R | Câble | Disponible | Voir la pièce |
| 40 | 68350211R | Etiquette (Ergonomic handling system) | Nous contacter | Voir la pièce |
| 41 | 66060614R | Anneau ressort | Disponible | Voir la pièce |
| 42 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 43 | - | N | Non reliée | |
| 44 | 68320272AR | Etiquette | Nous contacter | Voir la pièce |
| 45 | YF1291650 | Marque | Nous contacter | Voir la pièce |
| 46 | 68350208R | Marque "staub" | Disponible | Voir la pièce |
| 47 | 68350209R | Marque (5h) | Non reliée | |
| 48 | - | N | Non reliée | |
| 49 | 68350003R | Marque (changement de vitesse) | Nous contacter | Voir la pièce |
| 50 | YN5380660 | Autocollant | Nous contacter | Voir la pièce |
| 51 | 3059018 | Bande | Nous contacter | Voir la pièce |
| 52 | F1370413 | Arrêt | Disponible | Voir la pièce |

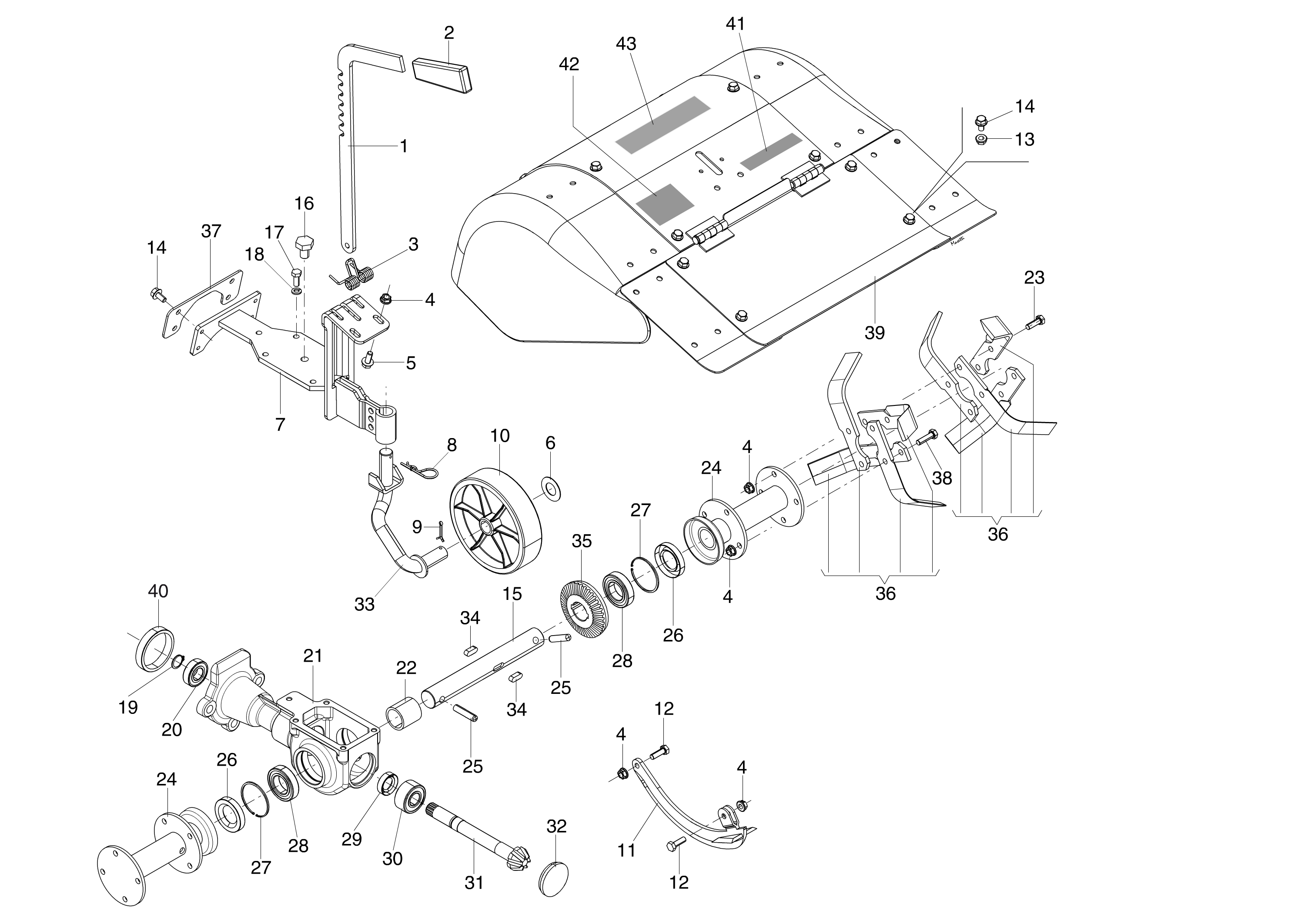

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69210262 | Tige | Disponible | Voir la pièce |
| 2 | N2840490 | Poignée | Disponible | Voir la pièce |
| 3 | 69210102R | Ressort | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 4 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 5 | 3906070R | Vis | Disponible | Voir la pièce |
| 6 | N5003250 | Rondelle | Nous contacter | Voir la pièce |
| 7 | 69210247R | Couvercle | Nous contacter | Voir la pièce |
| 8 | N1054500 | Goupille | Disponible | Voir la pièce |
| 9 | YN1060200 | Goupille | Nous contacter | Voir la pièce |
| 10 | YK1102480 | Support wheel | Nous contacter | Voir la pièce |
| 11 | 69210240R | Couteau | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 12 | 3806067R | Vis | Disponible | Voir la pièce |
| 13 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 14 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 15 | F0017016DR | Arbre | Non reliée | |
| 16 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |
| 17 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 18 | 3819013R | Grower | Disponible | Voir la pièce |
| 19 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 20 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 21 | 69210261R | Corps fraise | Nous contacter | Voir la pièce |
| 22 | F0017018 | Entretoise | Nous contacter | Voir la pièce |
| 23 | 322000001R | Vis | Disponible | Voir la pièce |
| 24 | YF0017005 | Entretoise | Disponible | Voir la pièce |
| 24 | YF0017005 | Entretoise | Disponible | Voir la pièce |
| 25 | YF0017024 | Goupille | Disponible | Voir la pièce |
| 25 | YF0017024 | Goupille | Disponible | Voir la pièce |
| 26 | 3050000R | Bague | Non reliée | |
| 26 | 3050000R | Bague | Non reliée | |
| 27 | N0138000 | Bague seeger | Disponible | Voir la pièce |
| 27 | N0138000 | Bague seeger | Disponible | Voir la pièce |
| 28 | N1274500 | Roulement | Disponible | Voir la pièce |
| 28 | N1274500 | Roulement | Disponible | Voir la pièce |
| 29 | YN0207400 | Bague | Disponible | Voir la pièce |
| 30 | N1264051 | Roulement | Disponible | Voir la pièce |
| 31 | YF0015581 | Pignon | Disponible | Voir la pièce |
| 32 | YN5276700 | Bouchon | Disponible | Voir la pièce |
| 33 | K3501830R | Support | Nous contacter | Voir la pièce |
| 34 | N0651610 | Clavette | Nous contacter | Voir la pièce |
| 34 | N0651610 | Clavette | Nous contacter | Voir la pièce |
| 35 | 69210226R | Couronne dentée | Nous contacter | Voir la pièce |
| 36 | R0000139 | Kit couteaux | Disponible | Voir la pièce |
| 36 | R0000139 | Kit couteaux | Disponible | Voir la pièce |
| 37 | 69210272R | Entretoise | Disponible | Voir la pièce |
| 38 | 3806074R | Vis | Disponible | Voir la pièce |
| 39 | 69210193R | Capot | Nous contacter | Voir la pièce |
| 40 | YF0013529 | Bague | Nous contacter | Voir la pièce |
| 41 | 3056374R | Marque (Made in Italy) | Disponible | Voir la pièce |
| 42 | YF1233111 | Marque (Danger) | Nous contacter | Voir la pièce |
| 43 | 69210239R | Marque "staub" | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3801027R | Vis | Disponible | Voir la pièce |
| 2 | YF1294702 | Guide | Disponible | Voir la pièce |
| 3 | YN3118700 | Ressort | Disponible | Voir la pièce |
| 4 | YF1054710 | Obturateur | Disponible | Voir la pièce |
| 5 | YN2605600 | Graisseur | Disponible | Voir la pièce |
| 6 | 69210090AR | Bride | Disponible | Voir la pièce |
| 7 | 3801022R | Vis | Non reliée | |
| 8 | 3049016R | Bague or | Disponible | Voir la pièce |
| 10 | YN4358110 | Rondelle | Disponible | Voir la pièce |
| 11 | YN1470500 | Ecrou | Disponible | Voir la pièce |
| 12 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 13 | YK7035045 | O-ring | Nous contacter | Voir la pièce |
| 14 | YF1294701 | Plaquette | Disponible | Voir la pièce |
| 15 | 3914008R | Ecrou | Disponible | Voir la pièce |
| 16 | YF1294700 | Levier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69220069R | Bielle | Non reliée | |
| 2 | YN0222805 | Bague | Disponible | Voir la pièce |
| 3 | YN1289200 | Roulement | Disponible | Voir la pièce |
| 4 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 5 | YK4101420 | Bouchon | Disponible | Voir la pièce |
| 6 | F1303100B | Demi-boite | Non reliée | |
| 7 | F1303102DR | Bielle | Nous contacter | Voir la pièce |
| 8 | N6251000R | Vis | Non reliée | |
| 9 | YF1303106 | Interrupteur | Disponible | Voir la pièce |
| 10 | F1303108R | Arbre | Non reliée | |
| 11 | YN1272501 | Roulement | Disponible | Voir la pièce |
| 12 | YN0210045 | Anneau | Disponible | Voir la pièce |
| 13 | 3819014R | Grower | Disponible | Voir la pièce |
| 14 | 3806094R | Vis | Disponible | Voir la pièce |
| 15 | F1303101BR | Couvercle | Nous contacter | Voir la pièce |
| 16 | YN1263201 | Roulement | Disponible | Voir la pièce |
| 17 | 3024020R | Bague seeger | Disponible | Voir la pièce |
| 18 | YF1303155B | Pivot | Disponible | Voir la pièce |
| 19 | 3806094R | Vis | Disponible | Voir la pièce |
| 20 | F1303125 | Support | Disponible | Voir la pièce |
| 21 | 69220051BR | Coffre | Nous contacter | Voir la pièce |
| 22 | 3806067R | Vis | Disponible | Voir la pièce |
| 23 | YN6402600 | Vis | Disponible | Voir la pièce |
| 24 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3916008R | Rondelle | Non reliée | |
| 26 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 26 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 27 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 28 | YN1470200 | Ecrou | Nous contacter | Voir la pièce |
| 30 | L0105700 | Jeu (contrepoids) | Disponible | Voir la pièce |
| 35 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 35 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 36 | L0102300 | Jeu (contrepoids) | Nous contacter | Voir la pièce |
| 37 | 68350208R | Marque "staub" | Disponible | Voir la pièce |
| 41 | N0140800 | Bague seeger | Nous contacter | Voir la pièce |
| 42 | L0081100 | Epaisseur | Nous contacter | Voir la pièce |
| 43 | YN6332800 | Vis | Disponible | Voir la pièce |
| 44 | YN1463650 | Écrou | Disponible | Voir la pièce |
| 45 | F1303133 | Entretoise | Nous contacter | Voir la pièce |
| 46 | N6399710 | Vis | Disponible | Voir la pièce |
| 89 | YN6262200 | Vis | Disponible | Voir la pièce |
| 90 | 3819013R | Grower | Disponible | Voir la pièce |
| 91 | YF1073364 | Pastille | Disponible | Voir la pièce |
| 92 | N6433900R | Vis chc | Non reliée | |
| 94 | YF1073363B | Entraineur | Disponible | Voir la pièce |
| 95 | 3819013R | Grower | Disponible | Voir la pièce |
| 96 | 3806063R | Vis | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 69229098 | Pair of directional guides for cutterbar | Disponible | Voir la pièce |
| 2 | 69220017 | Tige | Disponible | Voir la pièce |
| 2 | F0591593R | Barre 1270 | Non reliée | |
| 2 | F0712027 | Barre 950 | Nous contacter | Voir la pièce |
| 2 | F1073220R | Guide | Non reliée | |
| 3 | 69220023 | Tige | Nous contacter | Voir la pièce |
| 4 | F1303116 | Plaquette | Nous contacter | Voir la pièce |
| 4 | F1303117 | Plaquette | Nous contacter | Voir la pièce |
| 4 | F1303118 | Plaquette | Nous contacter | Voir la pièce |
| 4 | F1303119 | Plaquette | Disponible | Voir la pièce |
| 5 | YN6325400 | Vis | Disponible | Voir la pièce |
| 6 | 69220018 | Support | Nous contacter | Voir la pièce |
| 7 | 3906099 | Vis | Disponible | Voir la pièce |
| 8 | 69220047 | Jeu serre lame | Nous contacter | Voir la pièce |
| 9 | F1073377R | Section d. | Disponible | Voir la pièce |
| 10 | - | N | Non reliée | |
| 11 | - | N | Non reliée | |
| 11 | - | N | Non reliée | |
| 12 | F1073317 | Plaquette | Nous contacter | Voir la pièce |
| 13 | YF0582091 | Lame | Disponible | Voir la pièce |
| 14 | 69229098 | Pair of directional guides for cutterbar | Disponible | Voir la pièce |
| 15 | F0582688R | Jeu de dents | Nous contacter | Voir la pièce |
| 16 | LS621107 | Spacer | Nous contacter | Voir la pièce |
| 17 | F0582738 | Dent | Nous contacter | Voir la pièce |
| 18 | YN0886600 | Rivet | Disponible | Voir la pièce |
| 19 | YF1073383 | Lame 950 | Disponible | Voir la pièce |
| 19 | YF1073384 | Lame | Disponible | Voir la pièce |
| 19 | YF1073385 | Lame 1270 | Nous contacter | Voir la pièce |
| 19 | YF1073386 | Lame | Nous contacter | Voir la pièce |
| 20 | YF1073376B | Entraineur | Disponible | Voir la pièce |
| 21 | N6433900R | Vis chc | Non reliée | |
| 22 | YF1073364 | Pastille | Disponible | Voir la pièce |
| 23 | YN6262200 | Vis | Disponible | Voir la pièce |
| 24 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 25 | 3819013R | Grower | Disponible | Voir la pièce |
| 26 | F1073378R | Lame | Disponible | Voir la pièce |
| 27 | F1073261 | Rivet | Disponible | Voir la pièce |
| 28 | 69220024R | Traîneau complète | Nous contacter | Voir la pièce |
| 29 | 3806070R | Vis | Disponible | Voir la pièce |
| 30 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 31 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 31 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 32 | N1462800 | Écrou | Nous contacter | Voir la pièce |
| 32 | N1462800 | Écrou | Nous contacter | Voir la pièce |
| 33 | N6314900 | Vis | Disponible | Voir la pièce |
| 33 | N6314900 | Vis | Disponible | Voir la pièce |
| 34 | LS621197 | Serre lame | Nous contacter | Voir la pièce |
| 35 | N6333300 | Vis | Disponible | Voir la pièce |
| 36 | 69220047 | Jeu serre lame | Nous contacter | Voir la pièce |
Pièces de la vue éclatée

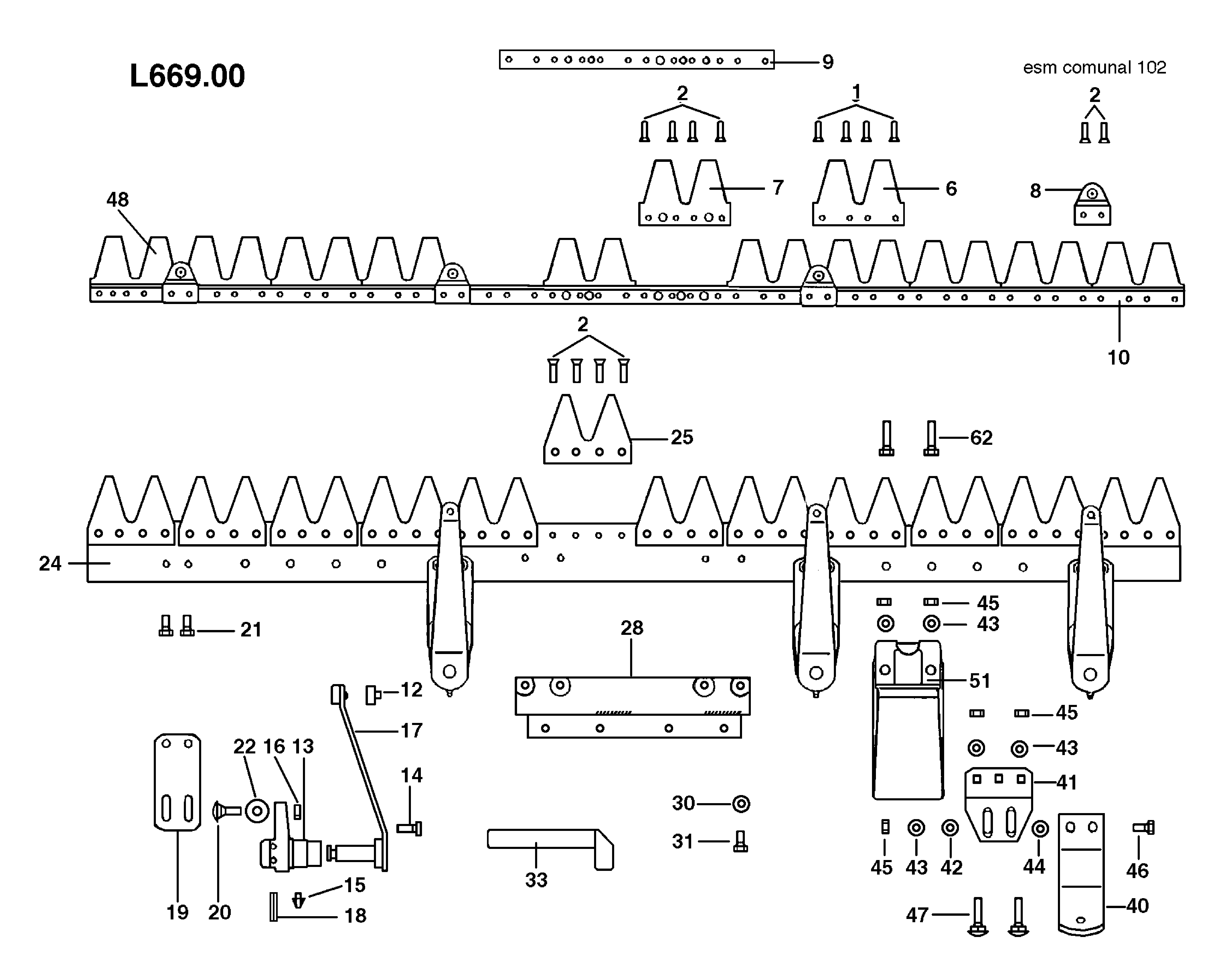

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | R1504705 | Rivet | Disponible | Voir la pièce |
| 2 | R1504706R | Rivet | Non reliée | |
| 2 | R1504706R | Rivet | Non reliée | |
| 2 | R1504706R | Rivet | Non reliée | |
| 6 | F1073451 | Lame de taille (double) | Nous contacter | Voir la pièce |
| 7 | F1073452 | Lame de taille (double) | Nous contacter | Voir la pièce |
| 8 | R1504764 | Support | Nous contacter | Voir la pièce |
| 9 | F1073438 | Renforcement | Nous contacter | Voir la pièce |
| 10 | F1073525 | Dos (lame) | Nous contacter | Voir la pièce |
| 12 | R1504773 | Douille | Disponible | Voir la pièce |
| 13 | R1504768 | Support | Disponible | Voir la pièce |
| 14 | R1504769 | Vis | Nous contacter | Voir la pièce |
| 15 | R1504770 | Graisseur | Disponible | Voir la pièce |
| 16 | R1504723 | Écrou | Disponible | Voir la pièce |
| 17 | R1504772 | Bras oscillant | Disponible | Voir la pièce |
| 18 | R1504771 | Goupille | Disponible | Voir la pièce |
| 19 | F1073436 | Plaquette | Disponible | Voir la pièce |
| 20 | F1073442 | Vis | Disponible | Voir la pièce |
| 21 | YN6249300 | Vis | Disponible | Voir la pièce |
| 22 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 24 | F1073526 | Dos (barre) | Nous contacter | Voir la pièce |
| 25 | F1073456 | Dent (double) | Disponible | Voir la pièce |
| 28 | F1073401 | Plaque d | Nous contacter | Voir la pièce |
| 30 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 31 | YN6254600 | Vis | Disponible | Voir la pièce |
| 33 | F1073415 | Levier (montage) | Nous contacter | Voir la pièce |
| 40 | F1073428 | Patin | Disponible | Voir la pièce |
| 41 | F1073430 | Support (patin) | Disponible | Voir la pièce |
| 42 | 3916008R | Rondelle | Non reliée | |
| 43 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 43 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 43 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 44 | F1073443 | Rondelle | Disponible | Voir la pièce |
| 45 | R1504723 | Écrou | Disponible | Voir la pièce |
| 45 | R1504723 | Écrou | Disponible | Voir la pièce |
| 45 | R1504723 | Écrou | Disponible | Voir la pièce |
| 46 | 3806067R | Vis | Disponible | Voir la pièce |
| 47 | R1504720 | Vis | Nous contacter | Voir la pièce |
| 48 | F1073524 | Lame | Nous contacter | Voir la pièce |
| 51 | F1073432 | Patin de glissement | Nous contacter | Voir la pièce |
| 62 | 3806070R | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée

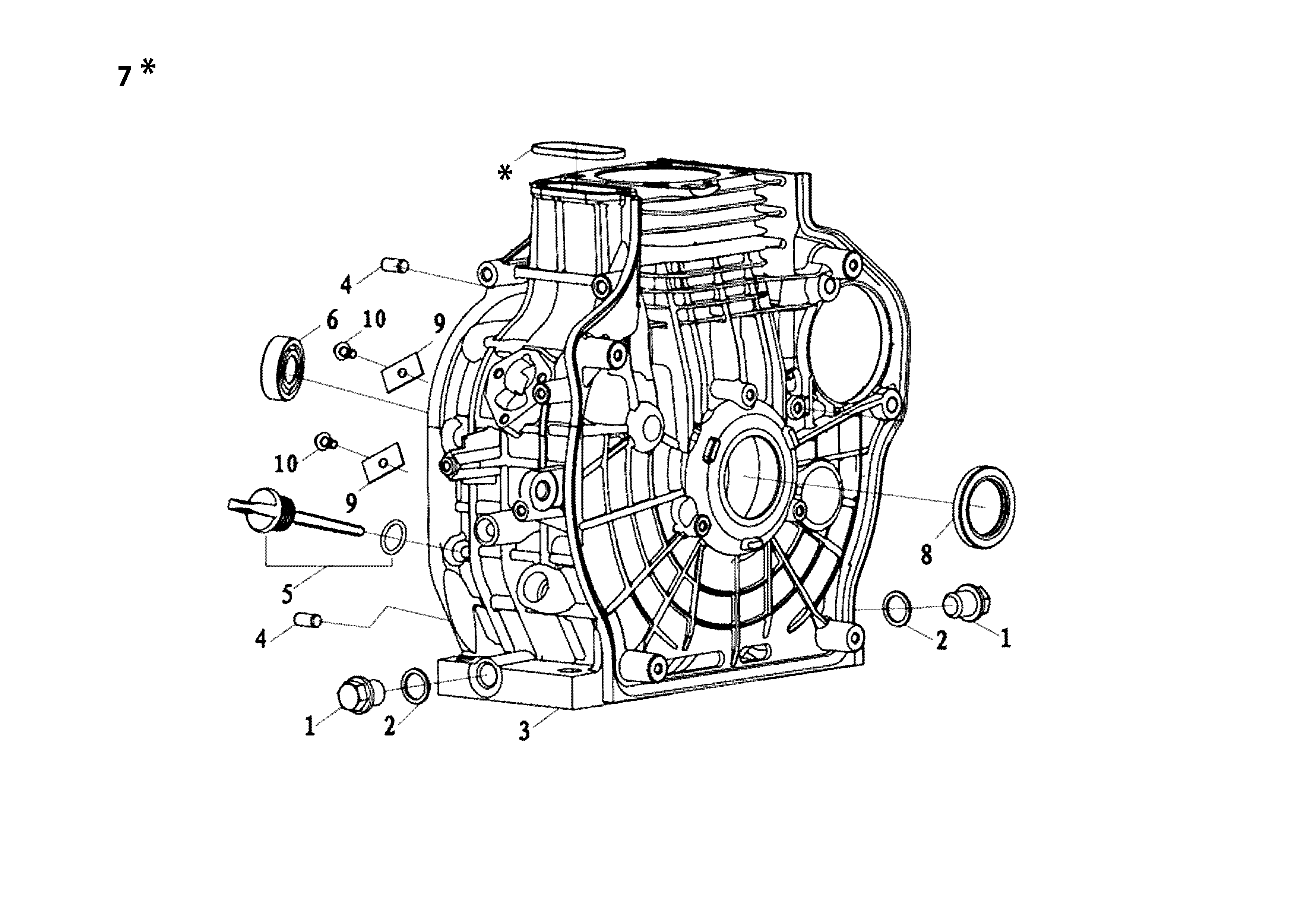

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151316 | Vis | Non reliée | |
| 1 | L66151316 | Vis | Non reliée | |
| 2 | L66151412 | Rondelle | Non reliée | |
| 2 | L66151412 | Rondelle | Non reliée | |
| 3 | L66151326 | Carter moteur | Non reliée | |
| 4 | L66151416 | Pivot | Non reliée | |
| 4 | L66151416 | Pivot | Non reliée | |
| 5 | L66151319 | Bouchon huile | Non reliée | |
| 6 | L66150827 | Roulement | Nous contacter | Voir la pièce |
| 7 | L66151328 | Kit joint | Non reliée | |
| 7 | L66151328 | Kit joint | Non reliée | |
| 8 | L66150830 | Joint d | Disponible | Voir la pièce |
| 9 | L66151335 | Plaque | Non reliée | |
| 9 | L66151335 | Plaque | Non reliée | |
| 10 | L66150924 | Boulon | Nous contacter | Voir la pièce |
| 10 | L66150924 | Boulon | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151397 | Vis | Non reliée | |
| 1 | L66151397 | Vis | Non reliée | |
| 1 | L66151397 | Vis | Non reliée | |
| 1 | L66151397 | Vis | Non reliée | |
| 1 | L66151397 | Vis | Non reliée | |

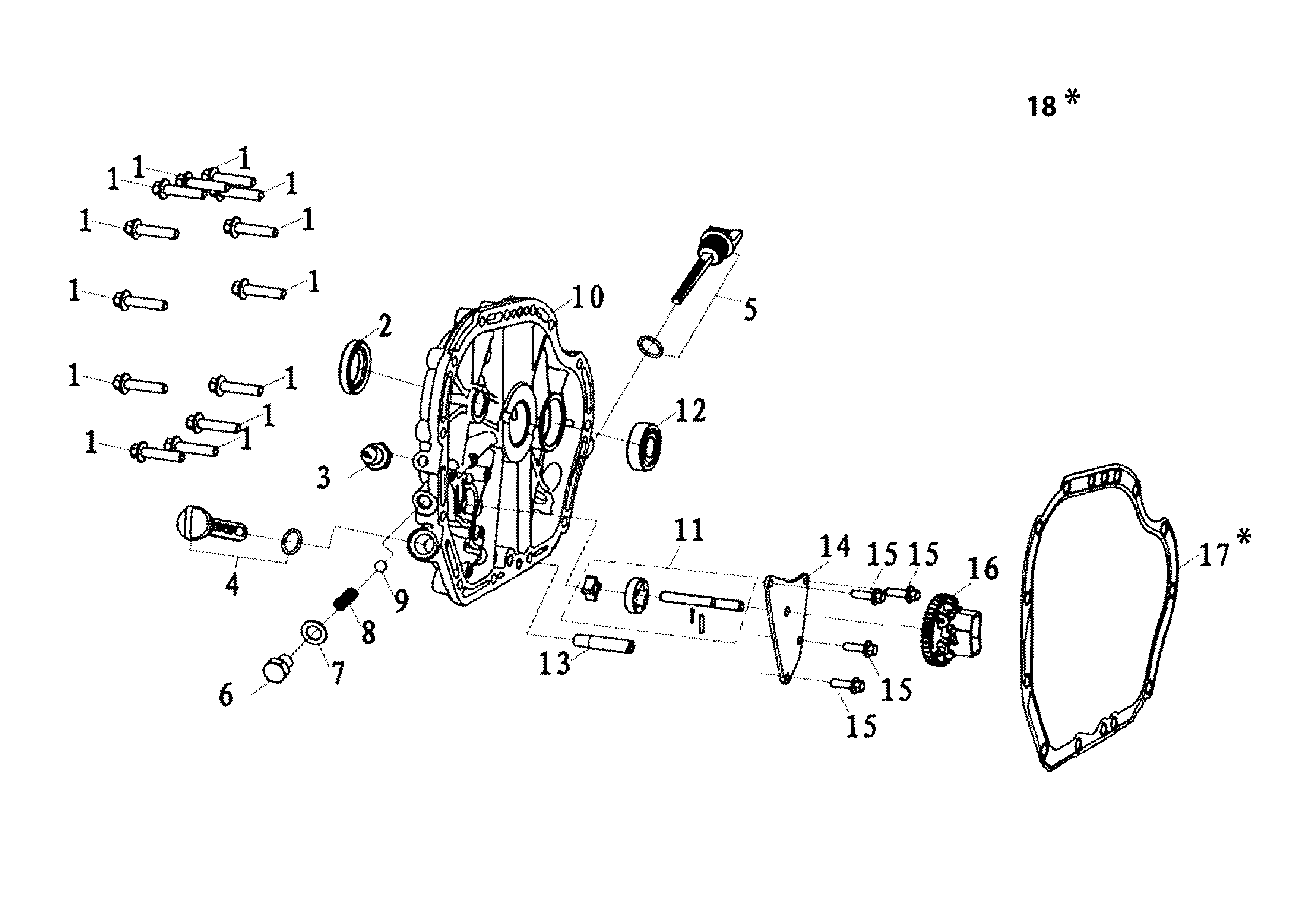

| 1 | L66151397 | Vis | Non reliée | |
| 1 | L66151397 | Vis | Non reliée | |
| 1 | L66151397 | Vis | Non reliée | |
| 1 | L66151397 | Vis | Non reliée | |
| 1 | L66151397 | Vis | Non reliée | |
| 1 | L66151397 | Vis | Non reliée | |
| 1 | L66151397 | Vis | Non reliée | |
| 1 | L66151397 | Vis | Non reliée | |
| 2 | L66151330 | Joint d | Non reliée | |
| 3 | L66151389 | Bouchon | Non reliée | |
| 4 | L66151350 | Filtre a huile | Non reliée | |
| 5 | L66151319 | Bouchon huile | Non reliée | |
| 6 | L66151398 | Vis | Non reliée | |
| 7 | L66151408 | Rondelle | Non reliée | |
| 8 | L66151432 | Ressort | Non reliée | |
| 9 | L66151046 | Bille | Nous contacter | Voir la pièce |
| 10 | L66151396 | Couvercle soubassement | Non reliée | |
| 11 | L66151407 | Pompe huile | Non reliée | |
| 12 | L66150827 | Roulement | Nous contacter | Voir la pièce |
| 13 | L66151422 | Connexion | Non reliée | |
| 14 | L66151437 | Couvercle | Non reliée | |
| 15 | L66151399 | Vis | Non reliée | |
| 15 | L66151399 | Vis | Non reliée | |
| 15 | L66151399 | Vis | Non reliée | |
| 15 | L66151399 | Vis | Non reliée | |
| 16 | L66151365 | Jeu de pignons | Non reliée | |
| 17 | L66151367 | Joint | Non reliée | |
| 18 | L66151328 | Kit joint | Non reliée | |
| 18 | L66151328 | Kit joint | Non reliée |

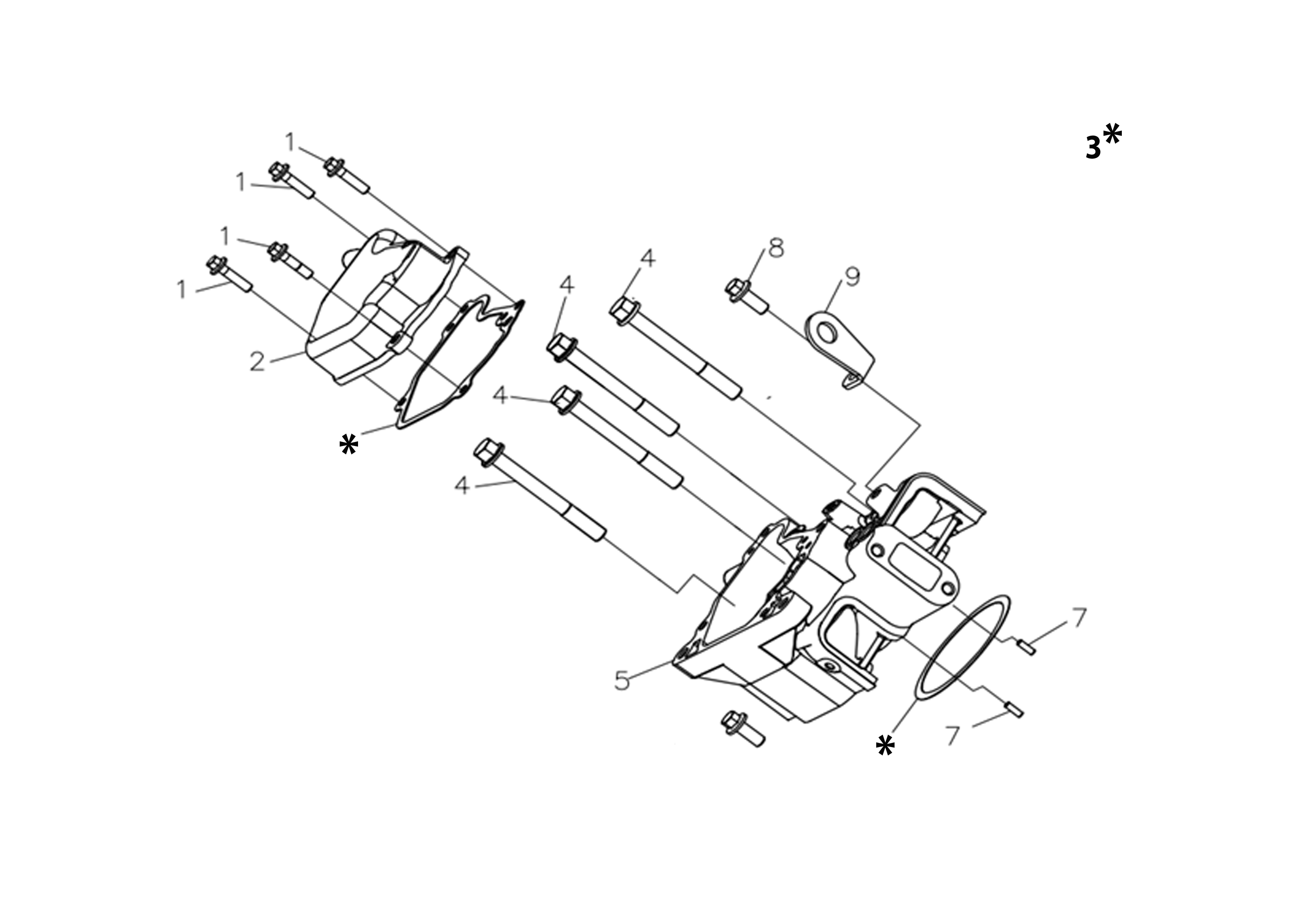

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150321 | Vis | Disponible | Voir la pièce |
| 1 | L66150321 | Vis | Disponible | Voir la pièce |
| 1 | L66150321 | Vis | Disponible | Voir la pièce |
| 1 | L66150321 | Vis | Disponible | Voir la pièce |
| 2 | L66151440 | Couvercle | Non reliée | |
| 3 | L66151328 | Kit joint | Non reliée | |
| 3 | L66151328 | Kit joint | Non reliée | |
| 3 | L66151328 | Kit joint | Non reliée | |
| 4 | L66151441 | Vis | Non reliée | |
| 4 | L66151441 | Vis | Non reliée | |
| 4 | L66151441 | Vis | Non reliée | |
| 4 | L66151441 | Vis | Non reliée | |
| 5 | L66151442 | Tête cylindre | Non reliée | |
| 7 | L66151415 | Goupille | Non reliée | |
| 7 | L66151415 | Goupille | Non reliée | |
| 8 | L66150317 | Vis | Disponible | Voir la pièce |
| 9 | L66151329 | Œillet | Non reliée |

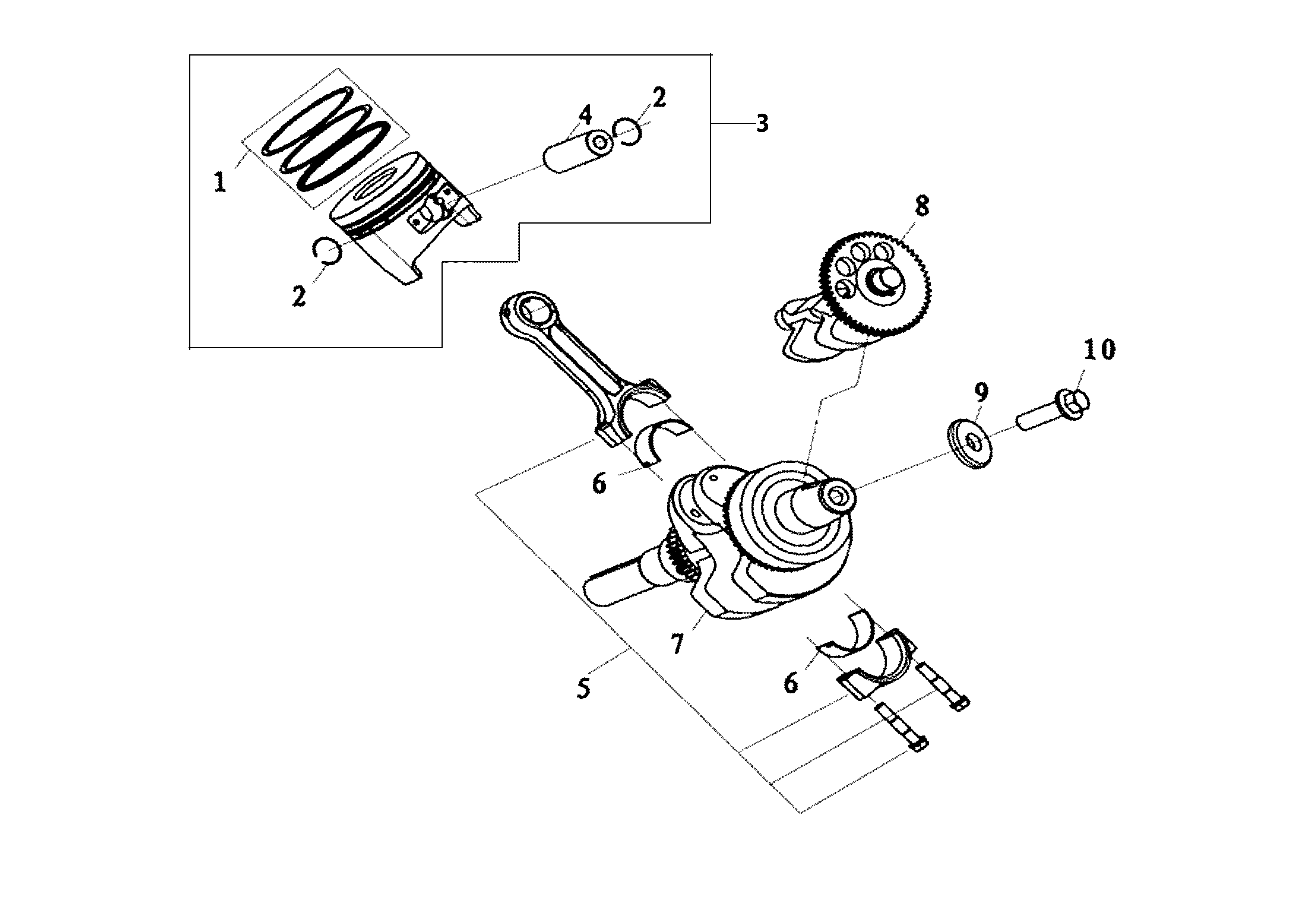

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151443 | Segments | Non reliée | |
| 2 | L66151444 | Anneau | Non reliée | |
| 2 | L66151444 | Anneau | Non reliée | |
| 3 | L66151325 | Piston complet | Non reliée | |
| 4 | L66151445 | Axe piston | Non reliée | |
| 5 | L66151446 | Bielle cpl. | Non reliée | |
| 6 | L66151447 | Bague | Non reliée | |
| 6 | L66151447 | Bague | Non reliée | |
| 7 | L66151448 | Arbre | Non reliée | |
| 8 | L66151449 | Balancier | Non reliée | |
| 9 | L66151085 | Rondelle | Nous contacter | Voir la pièce |
| 10 | L66151084 | Vis | Disponible | Voir la pièce |

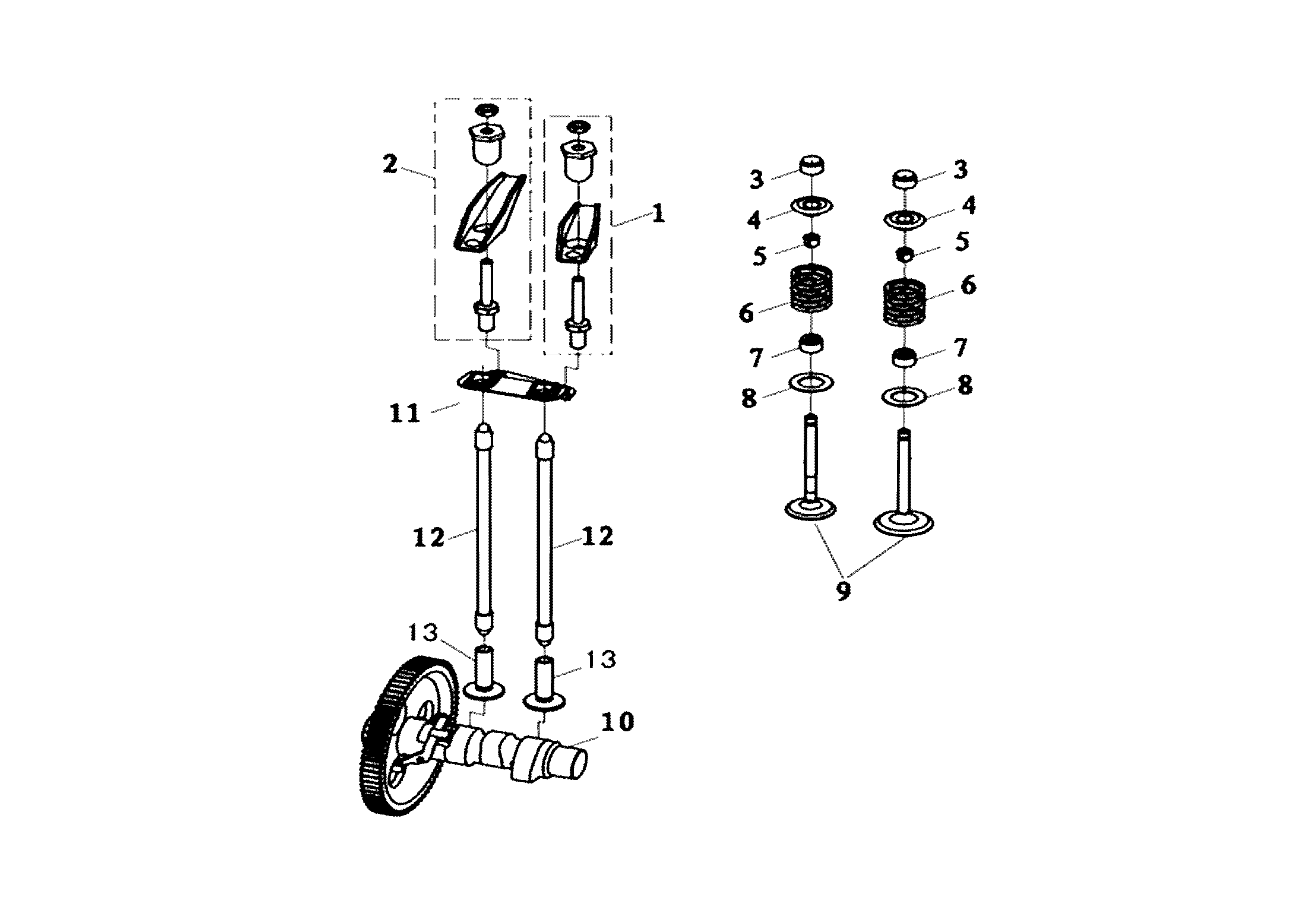

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151450 | Balancier | Non reliée | |
| 2 | L66151451 | Balancier | Non reliée | |
| 3 | L66151452 | Accul | Non reliée | |
| 3 | L66151452 | Accul | Non reliée | |
| 4 | L66151453 | Arrêt | Non reliée | |
| 4 | L66151453 | Arrêt | Non reliée | |
| 5 | L66151454 | Accul | Non reliée | |
| 5 | L66151454 | Accul | Non reliée | |
| 6 | L66151455 | Ressort Soupape | Non reliée | |
| 6 | L66151455 | Ressort Soupape | Non reliée | |
| 7 | L66151456 | Joint d | Non reliée | |
| 7 | L66151456 | Joint d | Non reliée | |
| 8 | L66151340 | Anneau | Non reliée | |
| 8 | L66151340 | Anneau | Non reliée | |
| 9 | L66151457 | Kit soupape | Non reliée | |
| 10 | L66151458 | Arbre à cames | Non reliée | |
| 11 | L66151459 | Plaquette | Non reliée | |
| 12 | L66151460 | Tige | Non reliée | |
| 12 | L66151460 | Tige | Non reliée | |
| 13 | L66151461 | Guide | Non reliée | |
| 13 | L66151461 | Guide | Non reliée |

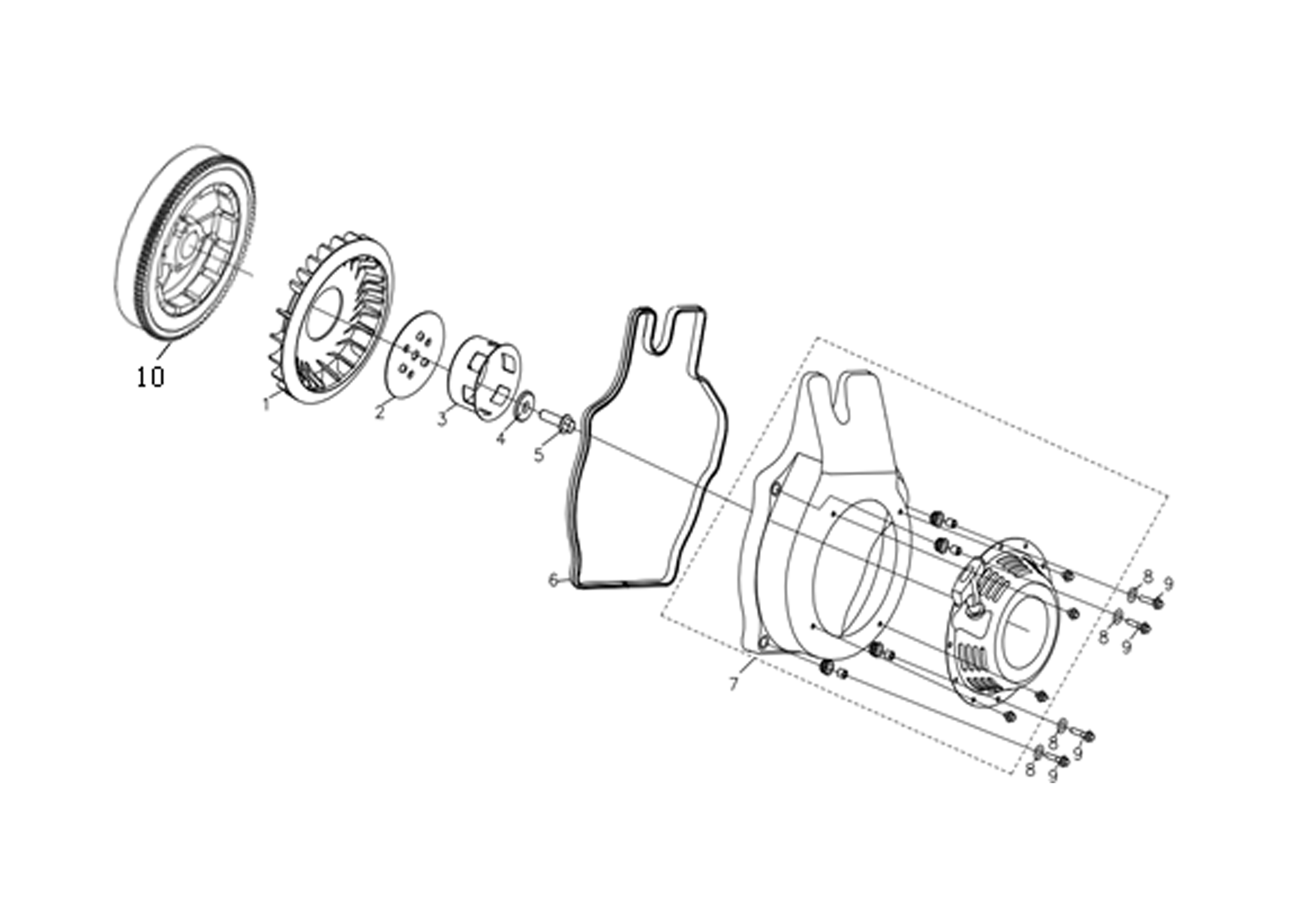

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151462 | Ventilateur | Non reliée | |
| 2 | L66151436 | Plaque de fixation | Non reliée | |
| 3 | L66151381 | Poulie | Non reliée | |
| 4 | L66151085 | Rondelle | Nous contacter | Voir la pièce |
| 5 | L66151084 | Vis | Disponible | Voir la pièce |
| 6 | L66151426 | Joint | Non reliée | |
| 7 | L66151463 | Démarrage complet | Non reliée | |
| 8 | L66151410 | Rondelle | Non reliée | |
| 8 | L66151410 | Rondelle | Non reliée | |
| 8 | L66151410 | Rondelle | Non reliée | |
| 8 | L66151410 | Rondelle | Non reliée | |
| 9 | L66151400 | Vis | Non reliée | |
| 9 | L66151400 | Vis | Non reliée | |
| 9 | L66151400 | Vis | Non reliée | |
| 9 | L66151400 | Vis | Non reliée | |
| 10 | L66151464 | Volant | Non reliée |

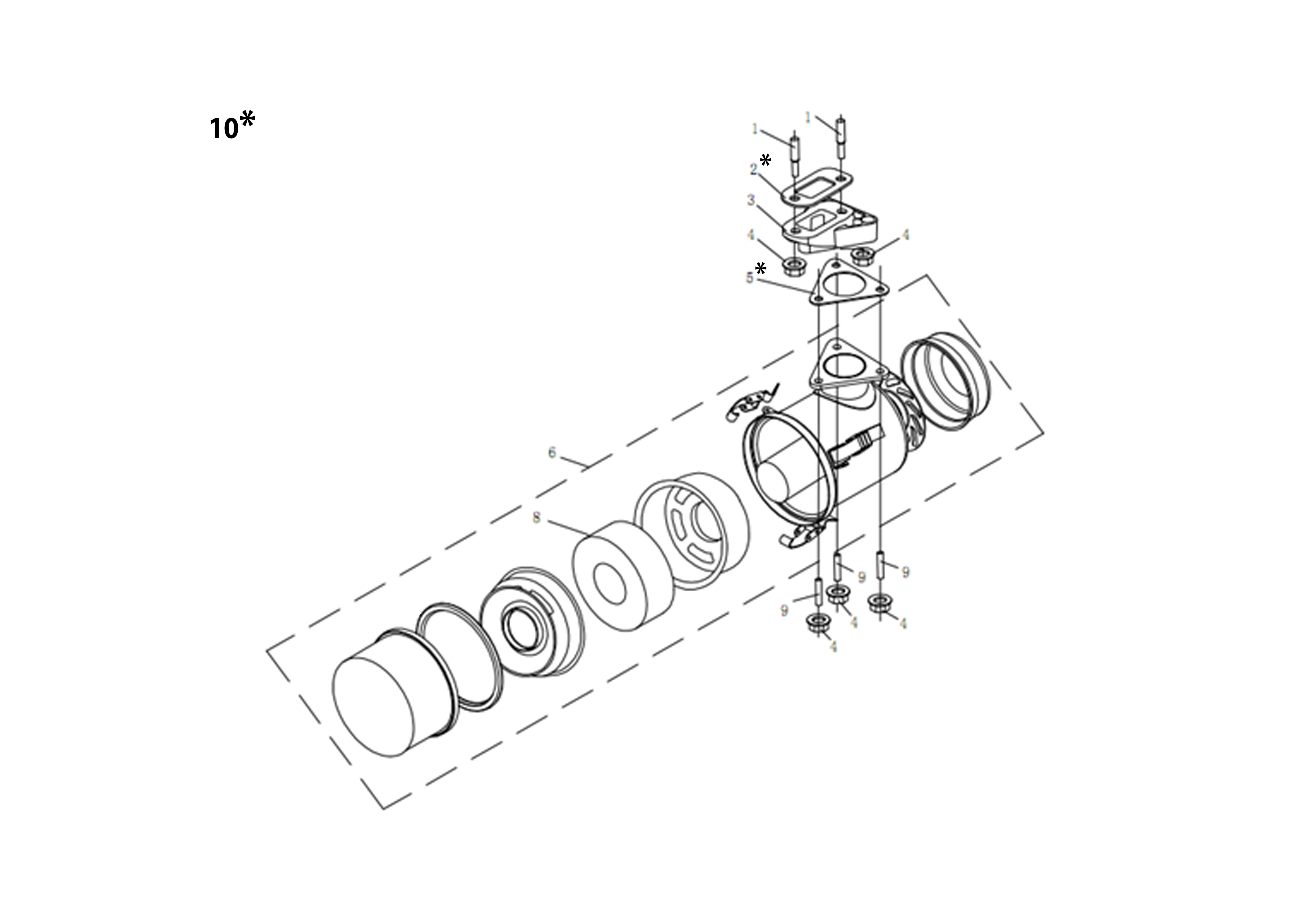

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151465 | Goujon | Non reliée | |
| 1 | L66151465 | Goujon | Non reliée | |
| 2 | L66151466 | Joint | Non reliée | |
| 3 | L66151467 | Support | Non reliée | |
| 4 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 4 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 4 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 4 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 4 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 5 | L66151468 | Joint | Non reliée | |
| 6 | L66151469 | Kit filtre à air | Non reliée | |
| 8 | L66151374 | Filtre aire | Non reliée | |
| 9 | L66151471 | Goujon | Non reliée | |
| 9 | L66151471 | Goujon | Non reliée | |
| 9 | L66151471 | Goujon | Non reliée | |
| 10 | L66151328 | Kit joint | Non reliée | |
| 10 | L66151328 | Kit joint | Non reliée |

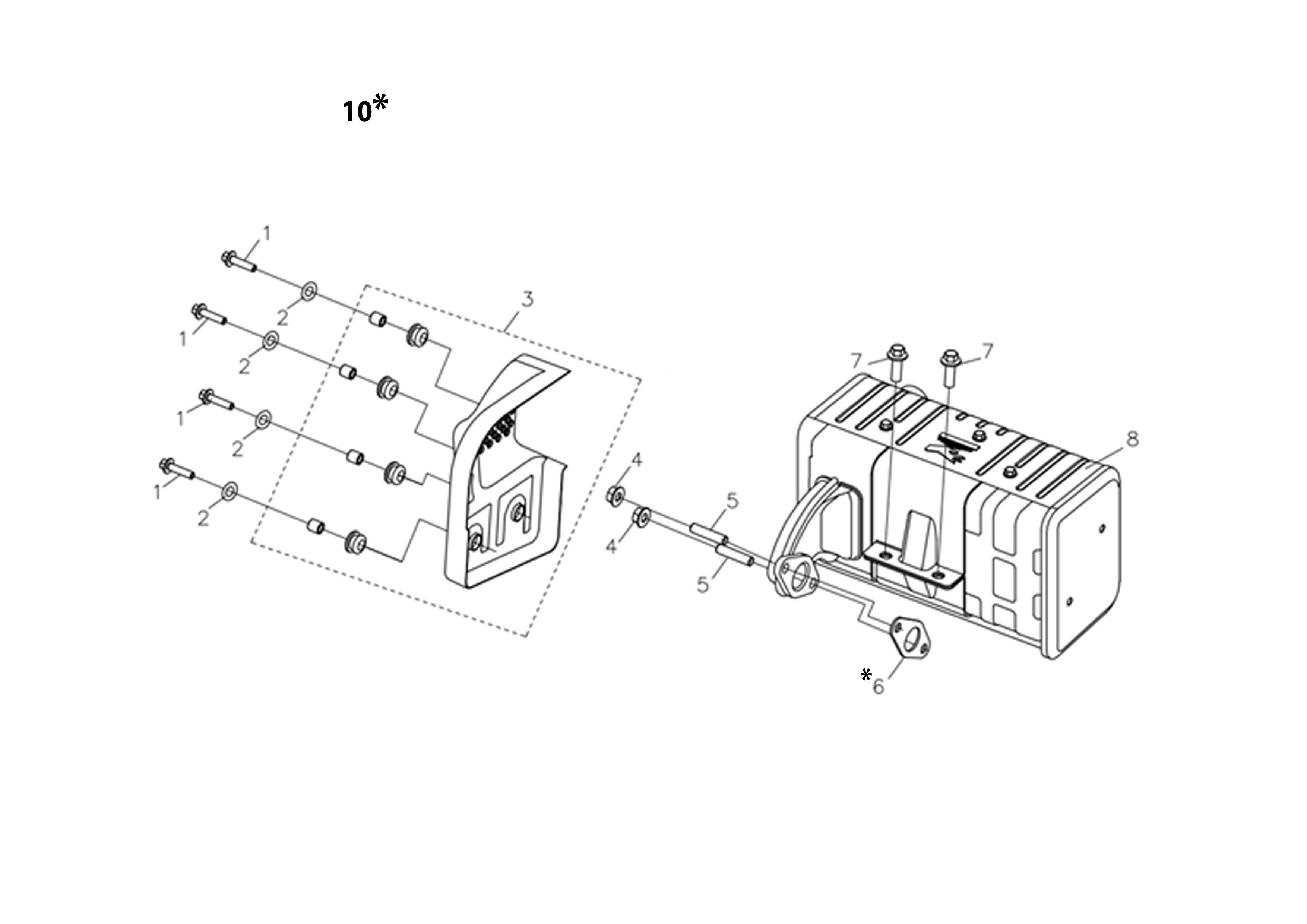

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150321 | Vis | Disponible | Voir la pièce |
| 1 | L66150321 | Vis | Disponible | Voir la pièce |
| 1 | L66150321 | Vis | Disponible | Voir la pièce |
| 1 | L66150321 | Vis | Disponible | Voir la pièce |
| 2 | L66151410 | Rondelle | Non reliée | |
| 2 | L66151410 | Rondelle | Non reliée | |
| 2 | L66151410 | Rondelle | Non reliée | |
| 2 | L66151410 | Rondelle | Non reliée | |
| 3 | L66151472 | Déflecteur | Non reliée | |
| 4 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 4 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 5 | L66150324 | Goujon | Disponible | Voir la pièce |
| 5 | L66150324 | Goujon | Disponible | Voir la pièce |
| 6 | L66151473 | Joint | Non reliée | |
| 7 | L66150317 | Vis | Disponible | Voir la pièce |
| 7 | L66150317 | Vis | Disponible | Voir la pièce |
| 8 | L66151474 | Pot | Non reliée | |
| 10 | L66151328 | Kit joint | Non reliée | |
| 10 | L66151328 | Kit joint | Non reliée |

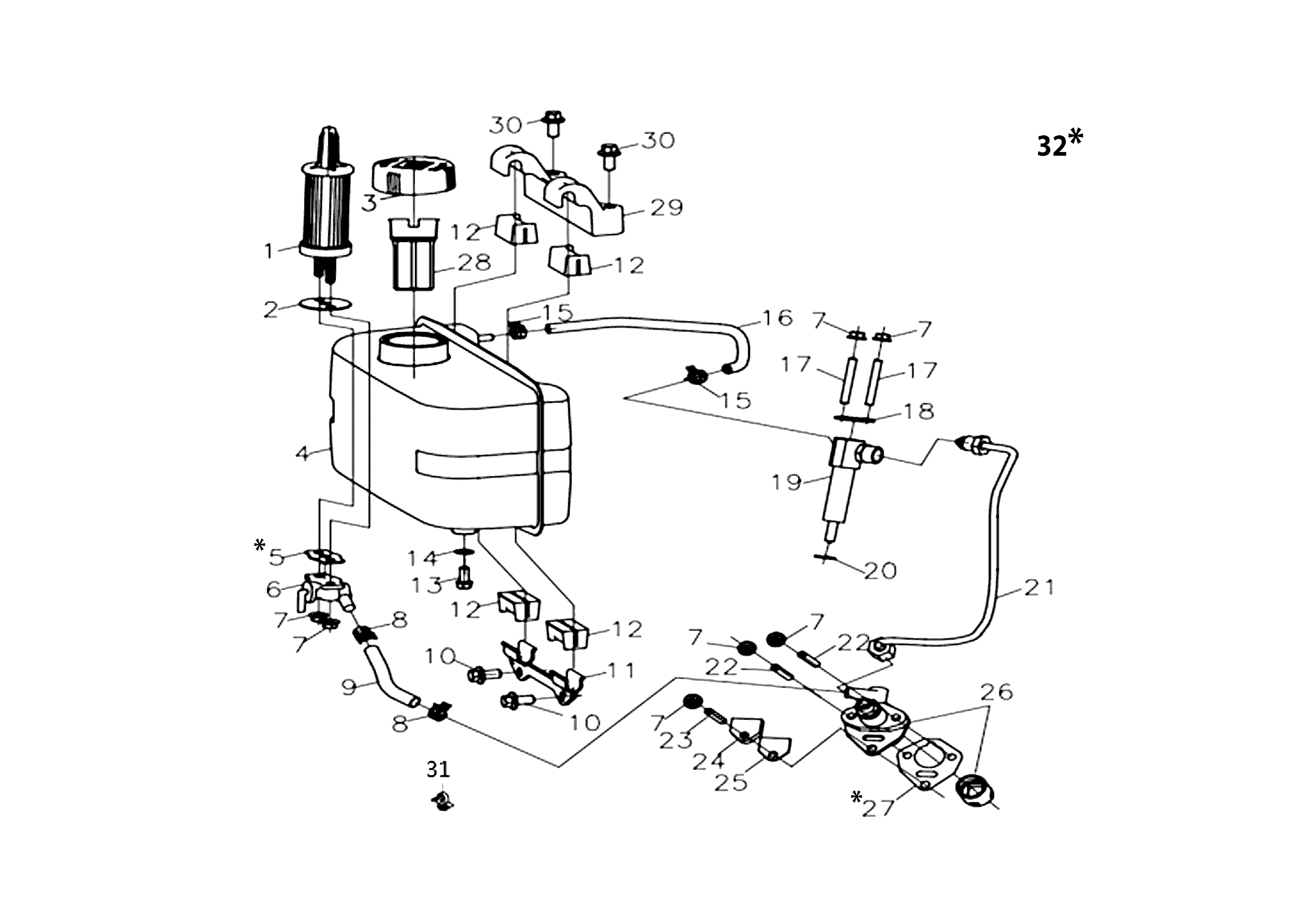

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151353 | Filtre mix | Non reliée | |
| 2 | L66151435 | Rondelle | Non reliée | |
| 3 | L66151357 | Bouchon | Non reliée | |
| 4 | L66152067 | Réservoir | Non reliée | |
| 5 | L66151359 | Joint | Non reliée | |
| 6 | L66151358 | Interrupteur | Non reliée | |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 7 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 8 | L66151428 | Clip | Non reliée | |
| 8 | L66151428 | Clip | Non reliée | |
| 9 | L66151477 | Tuyau | Non reliée | |
| 10 | L66150317 | Vis | Disponible | Voir la pièce |
| 10 | L66150317 | Vis | Disponible | Voir la pièce |
| 11 | L66151395 | Etrier | Non reliée | |
| 12 | L66151355 | Amortisseur | Non reliée | |
| 12 | L66151355 | Amortisseur | Non reliée | |
| 12 | L66151355 | Amortisseur | Non reliée | |
| 12 | L66151355 | Amortisseur | Non reliée | |
| 13 | L66151317 | Vis | Non reliée | |
| 14 | L66151413 | Rondelle | Non reliée | |
| 15 | L66151429 | Clip | Non reliée | |
| 15 | L66151429 | Clip | Non reliée | |
| 16 | L66151419 | Tuyau d | Non reliée | |
| 17 | L66151404 | Goujon | Non reliée | |
| 17 | L66151404 | Goujon | Non reliée | |
| 18 | L66151370 | Plaque de fixation | Non reliée | |
| 19 | L66151478 | Injector | Non reliée | |
| 20 | L66151411 | Rondelle | Non reliée | |
| 21 | L66151479 | Tuyau | Non reliée | |
| 22 | L66151403 | Goujon | Non reliée | |
| 22 | L66151403 | Goujon | Non reliée | |
| 23 | L66151405 | Goujon | Non reliée | |
| 24 | L66151368 | Couvercle | Non reliée | |
| 25 | L66151369 | Joint | Non reliée | |
| 26 | L66151480 | Pompe | Non reliée | |
| 27 | L66151366 | Joint | Non reliée | |
| 28 | L66151424 | Filtre | Non reliée | |
| 29 | L66151394 | Etrier | Non reliée | |
| 30 | L66150901 | Boulon | Nous contacter | Voir la pièce |
| 30 | L66150901 | Boulon | Nous contacter | Voir la pièce |
| 31 | L66151423 | Support | Non reliée | |
| 32 | L66151328 | Kit joint | Non reliée | |
| 32 | L66151328 | Kit joint | Non reliée | |
| 32 | L66151328 | Kit joint | Non reliée |

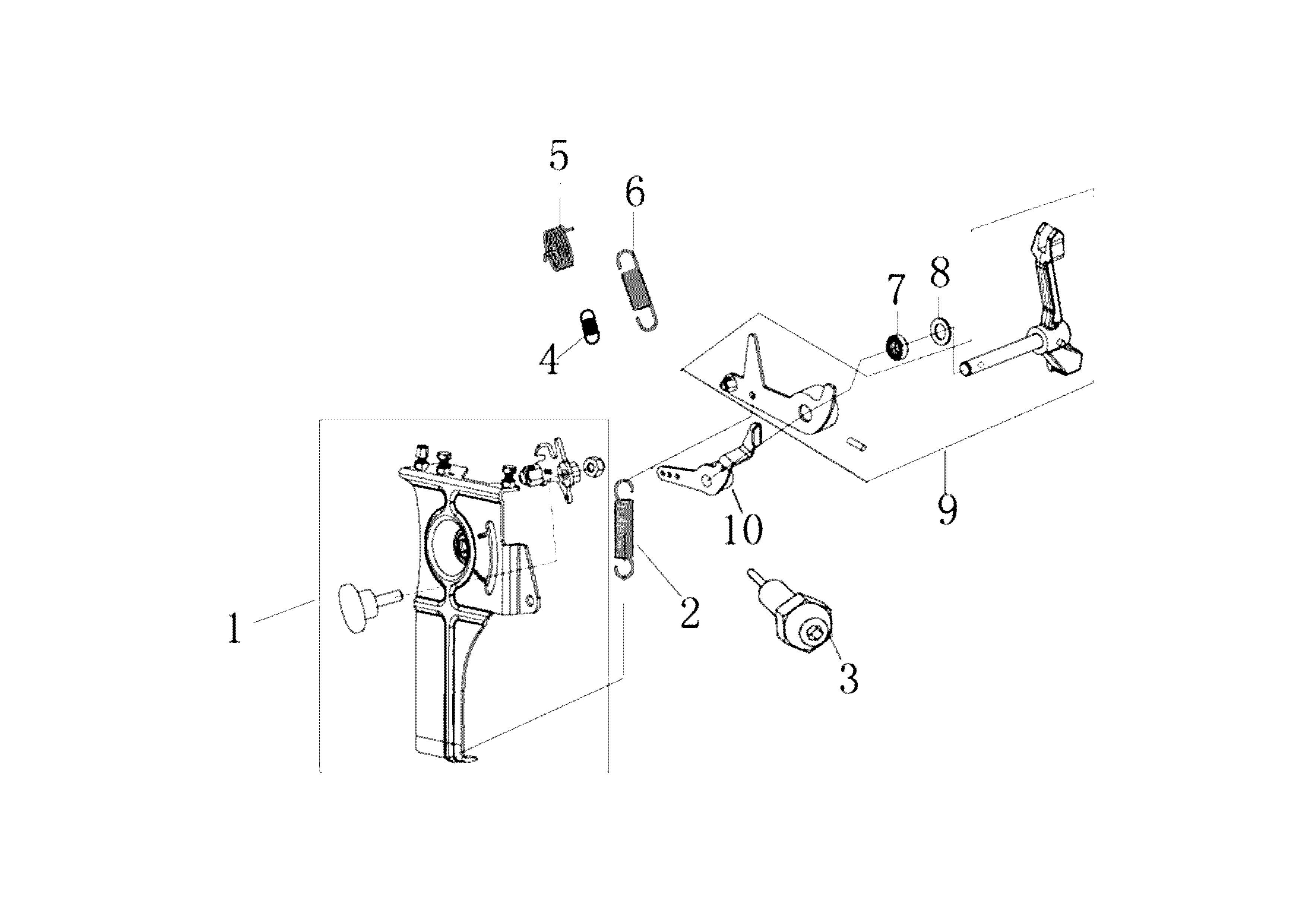

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151360 | Support | Non reliée | |
| 2 | L66151481 | Ressort | Non reliée | |
| 3 | L66151371 | Régulateur | Non reliée | |
| 4 | L66151430 | Ressort | Non reliée | |
| 5 | L66151433 | Ressort | Non reliée | |
| 6 | L66151431 | Ressort | Non reliée | |
| 7 | L66151417 | Joint d | Non reliée | |
| 8 | L66151409 | Rondelle | Non reliée | |
| 9 | L66151482 | Fourchette de commande | Non reliée | |
| 10 | L66151363 | Etrier | Non reliée |
