Vue Éclatée FARMER - HOBBY FARMER
Retrouvez les pièces détachées, références et repères disponibles pour FARMER - HOBBY FARMER.
Pièces de la vue éclatée

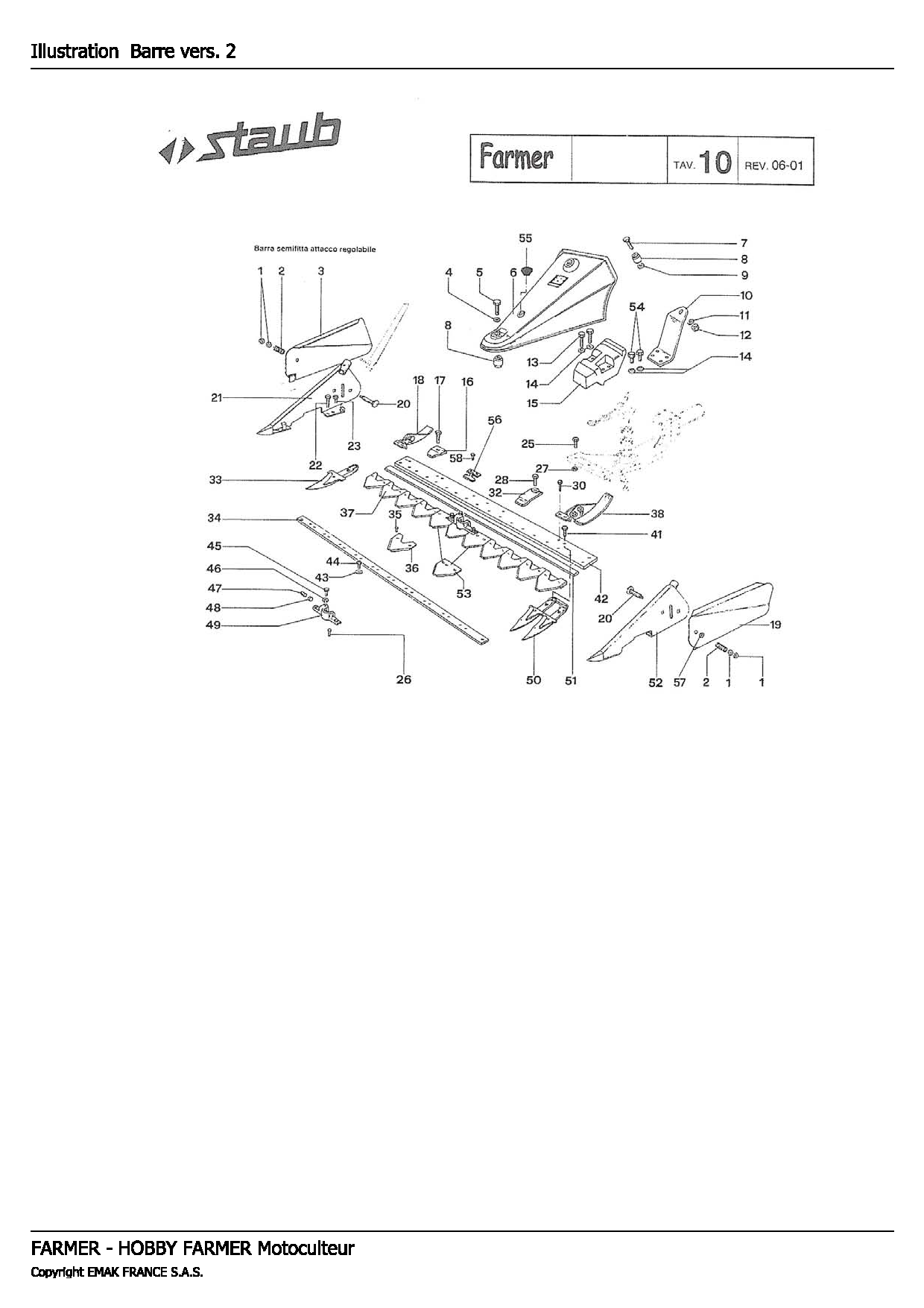

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | N1468900 | Ecrou | Disponible | Voir la pièce |
| 1 | N1468900 | Ecrou | Disponible | Voir la pièce |
| 1 | N1468900 | Ecrou | Disponible | Voir la pièce |
| 2 | N3121900 | Ressort | Disponible | Voir la pièce |
| 2 | N3121900 | Ressort | Disponible | Voir la pièce |
| 3 | F0712015 | Tole droite | Nous contacter | Voir la pièce |
| 4 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 5 | N6399710 | Vis | Disponible | Voir la pièce |
| 6 | P1240 | Carter | Nous contacter | Voir la pièce |
| 7 | N6399710 | Vis | Disponible | Voir la pièce |
| 8 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 8 | N4924000R | Silenbloc | Nous contacter | Voir la pièce |
| 9 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 10 | F1073346 | Support | Disponible | Voir la pièce |
| 11 | 3916012R | Rondelle | Disponible | Voir la pièce |
| 12 | YN1470200 | Ecrou | Nous contacter | Voir la pièce |
| 13 | N6294400 | Vis | Disponible | Voir la pièce |
| 14 | 3819013R | Grower | Disponible | Voir la pièce |
| 14 | 3819013R | Grower | Disponible | Voir la pièce |
| 15 | F1073397C | Piece | Nous contacter | Voir la pièce |
| 16 | F582687 | Piece de maintien | Nous contacter | Voir la pièce |
| 17 | YN6332800 | Vis | Disponible | Voir la pièce |
| 18 | YF1303153 | Patin barre de coupe oct2000-> | Nous contacter | Voir la pièce |
| 19 | F741634 | Tôle gauche | Nous contacter | Voir la pièce |
| 20 | YN6404000 | Vis | Disponible | Voir la pièce |
| 20 | YN6404000 | Vis | Disponible | Voir la pièce |
| 21 | F741609 | Protection droite | Nous contacter | Voir la pièce |
| 22 | 3806094R | Vis | Disponible | Voir la pièce |
| 23 | N6314900 | Vis | Disponible | Voir la pièce |
| 25 | YN6332800 | Vis | Disponible | Voir la pièce |
| 26 | F1073261 | Rivet | Disponible | Voir la pièce |
| 26 | YF1073399 | Rivet esm | Disponible | Voir la pièce |
| 27 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 28 | N6331400 | Vis | Nous contacter | Voir la pièce |
| 30 | N6314900 | Vis | Disponible | Voir la pièce |
| 32 | YF0582686 | Jeu de dents | Nous contacter | Voir la pièce |
| 33 | F0582738 | Dent | Nous contacter | Voir la pièce |
| 34 | F1073379 | Barre 950 | Nous contacter | Voir la pièce |
| 34 | F1073380 | Barre 1150 | Nous contacter | Voir la pièce |
| 34 | F1073381 | Barre 1270 | Nous contacter | Voir la pièce |
| 35 | N886600 | Rivet | Disponible | Voir la pièce |
| 36 | YF0582091 | Lame | Disponible | Voir la pièce |
| 37 | YF1073383 | Lame 950 | Disponible | Voir la pièce |
| 37 | YF1073384 | Lame | Disponible | Voir la pièce |
| 37 | YF1073385 | Lame 1270 | Nous contacter | Voir la pièce |
| 37 | YF1073386 | Lame | Nous contacter | Voir la pièce |
| 38 | YF1303153 | Patin barre de coupe oct2000-> | Nous contacter | Voir la pièce |
| 41 | N6321250 | Vis à partir de oct.2000- | Disponible | Voir la pièce |
| 41 | YN6325400 | Vis | Disponible | Voir la pièce |
| 42 | F0741685 | Plaque 950 | Nous contacter | Voir la pièce |
| 42 | F0741686 | Plaque 1150 | Nous contacter | Voir la pièce |
| 42 | F0741689 | Plaque 1270 | Nous contacter | Voir la pièce |
| 43 | 3819013R | Grower | Disponible | Voir la pièce |
| 44 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 45 | YN6262200 | Vis | Disponible | Voir la pièce |
| 46 | 3819013R | Grower | Disponible | Voir la pièce |
| 47 | N6433900R | Vis chc | Non reliée | |
| 48 | YF1073364 | Pastille | Disponible | Voir la pièce |
| 49 | YF1073363B | Entraineur | Disponible | Voir la pièce |
| 49 | YF1073376B | Entraineur | Disponible | Voir la pièce |
| 50 | F0582688R | Jeu de dents | Nous contacter | Voir la pièce |
| 51 | 69220017 | Tige | Disponible | Voir la pièce |
| 51 | F0591593R | Barre 1270 | Non reliée | |
| 51 | F0712027 | Barre 950 | Nous contacter | Voir la pièce |
| 52 | F0741635 | Protection gauche | Nous contacter | Voir la pièce |
| 53 | F1073377R | Section d. | Disponible | Voir la pièce |
| 53 | F1073378R | Lame | Disponible | Voir la pièce |
| 54 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 55 | YN5265900 | Bouchon | Disponible | Voir la pièce |
| 56 | YF0582685 | Pièce h | Disponible | Voir la pièce |
| 57 | YN4387700 | Rondelle | Disponible | Voir la pièce |
| 58 | N6331400 | Vis | Nous contacter | Voir la pièce |
Pièces de la vue éclatée

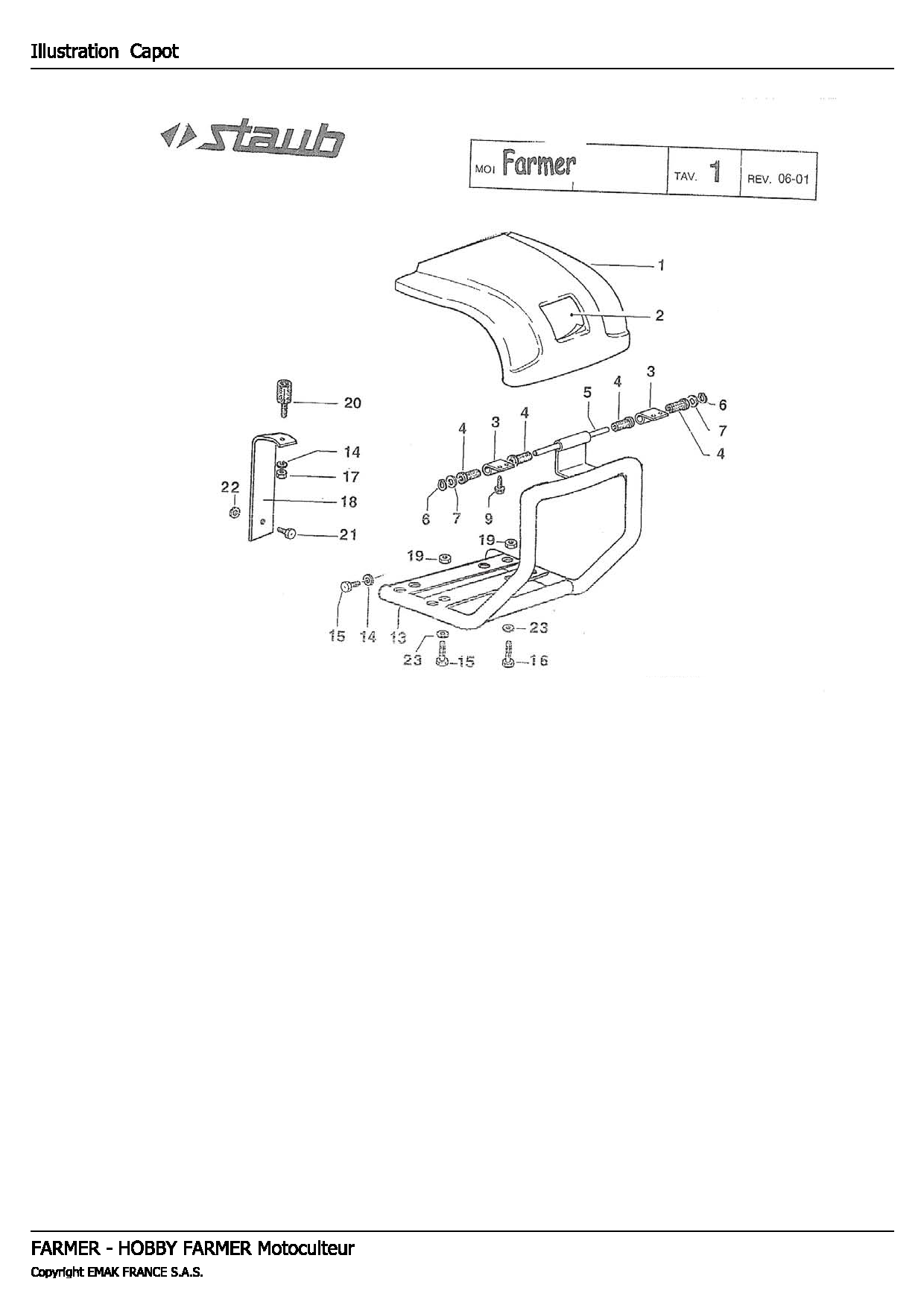

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F1252113 | Capot hobby farmer-visse- | Nous contacter | Voir la pièce |
| 2 | F1362122 | Autocollant staub | Nous contacter | Voir la pièce |
| 3 | F1292105 | Support | Disponible | Voir la pièce |
| 3 | F1292105 | Support | Disponible | Voir la pièce |
| 4 | N400700 | Bague | Nous contacter | Voir la pièce |
| 4 | N400700 | Bague | Nous contacter | Voir la pièce |
| 4 | N400700 | Bague | Nous contacter | Voir la pièce |
| 4 | N400700 | Bague | Nous contacter | Voir la pièce |
| 5 | F1292106 | Goujon | Disponible | Voir la pièce |
| 6 | N102900 | Circlips | Disponible | Voir la pièce |
| 6 | N102900 | Circlips | Disponible | Voir la pièce |
| 7 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 7 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 9 | YN6243654 | Vis | Disponible | Voir la pièce |
| 13 | 68310093 | Support (capot) | Non reliée | |
| 14 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 14 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 15 | 3806070R | Vis | Disponible | Voir la pièce |
| 15 | 3806070R | Vis | Disponible | Voir la pièce |
| 15 | N6294400 | Vis | Disponible | Voir la pièce |
| 15 | N6294400 | Vis | Disponible | Voir la pièce |
| 16 | 3806076R | Vis | Disponible | Voir la pièce |
| 16 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 17 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 18 | F1252121 | Support moteur | Disponible | Voir la pièce |
| 19 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 19 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 19 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 19 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 20 | F752159 | Silenbloc | Disponible | Voir la pièce |
| 21 | 3806067R | Vis | Disponible | Voir la pièce |
| 21 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 22 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 23 | 3916008R | Rondelle | Non reliée | |
| 23 | 3916008R | Rondelle | Non reliée | |
| 23 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 23 | YN4365400 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée

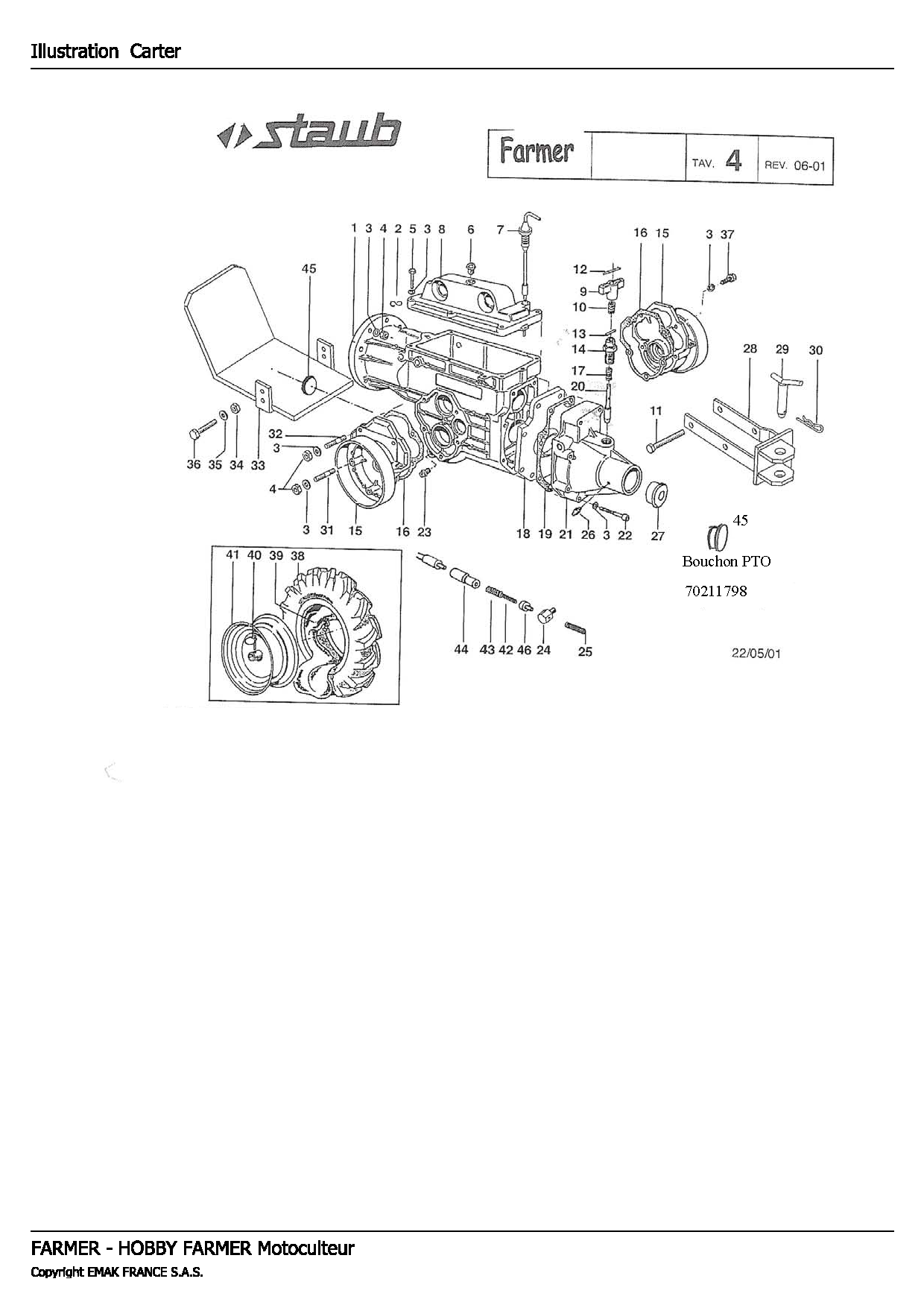

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1250822 | Boîte à vitesse | Nous contacter | Voir la pièce |
| 2 | F5621 | Patte | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 3 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 4 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 4 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 5 | 3806067R | Vis | Disponible | Voir la pièce |
| 6 | YN5253930 | Bouchon | Disponible | Voir la pièce |
| 7 | YK3500410 | Tige | Disponible | Voir la pièce |
| 8 | YK3500400E | Couvercle | Disponible | Voir la pièce |
| 9 | YK3500330A | Pommeau | Disponible | Voir la pièce |
| 10 | YK7903016 | Ressort | Disponible | Voir la pièce |
| 11 | YN6361500 | Vis | Disponible | Voir la pièce |
| 12 | YN5106600 | Goupille | Disponible | Voir la pièce |
| 13 | 3022012R | Goupille | Disponible | Voir la pièce |
| 14 | YF1250843 | Obturateur | Nous contacter | Voir la pièce |
| 15 | YK3500420 | Couvercle (roue) | Disponible | Voir la pièce |
| 15 | YK3500420 | Couvercle (roue) | Disponible | Voir la pièce |
| 16 | YK3500470 | Joint | Disponible | Voir la pièce |
| 16 | YK3500470 | Joint | Disponible | Voir la pièce |
| 17 | YK3503360 | Ressort | Disponible | Voir la pièce |
| 18 | YF1250806 | Flasque | Disponible | Voir la pièce |
| 19 | YK3500460 | Joint | Disponible | Voir la pièce |
| 20 | YF1250842 | Obturateur | Disponible | Voir la pièce |
| 21 | YF1250807 | Support | Disponible | Voir la pièce |
| 22 | YN6291000 | Vis | Disponible | Voir la pièce |
| 23 | YK8536001 | Bouchon | Disponible | Voir la pièce |
| 24 | YF1241618 | Vis | Disponible | Voir la pièce |
| 25 | YK7903009 | Ressort | Disponible | Voir la pièce |
| 26 | YN2603800 | Graisseur | Disponible | Voir la pièce |
| 27 | 321000001R | Bouchon | Disponible | Voir la pièce |
| 28 | L0060900 | Towing hitch | Disponible | Voir la pièce |
| 29 | 68640049R | Pivot | Disponible | Voir la pièce |
| 30 | YN5148800 | Goupille | Disponible | Voir la pièce |
| 31 | YN3825650 | Goujon | Nous contacter | Voir la pièce |
| 32 | YN3813200 | Goujon | Disponible | Voir la pièce |
| 33 | 68910044 | Protection | Disponible | Voir la pièce |
| 33 | 68910130R | Bloc de glissement | Non reliée | |
| 33 | 68910143R | Support contre poids (15ld315) | Nous contacter | Voir la pièce |
| 34 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 34 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 35 | YN4365400 | Rondelle | Disponible | Voir la pièce |
| 35 | YN4376400 | Rondelle | Disponible | Voir la pièce |
| 36 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 36 | 3806074R | Vis | Disponible | Voir la pièce |
| 36 | YN6335900 | Vis | Disponible | Voir la pièce |
| 37 | 3806067R | Vis | Disponible | Voir la pièce |
| 38 | YN4851600 | Pneumatique | Nous contacter | Voir la pièce |
| 39 | YN4881100 | Chambre à aire | Disponible | Voir la pièce |
| 40 | YK8514001 | Goupille | Nous contacter | Voir la pièce |
| 41 | K3500590 | Jante 4.00-8 | Disponible | Voir la pièce |
| 42 | YK7903004 | Ressort | Nous contacter | Voir la pièce |
| 43 | YK7903018 | Ressort | Nous contacter | Voir la pièce |
| 44 | YK1101850 | Guide ressort | Nous contacter | Voir la pièce |
| 45 | 70211798 | Bouchon pto | Disponible | Voir la pièce |
| 45 | 70211798 | Bouchon pto | Disponible | Voir la pièce |
Pièces de la vue éclatée

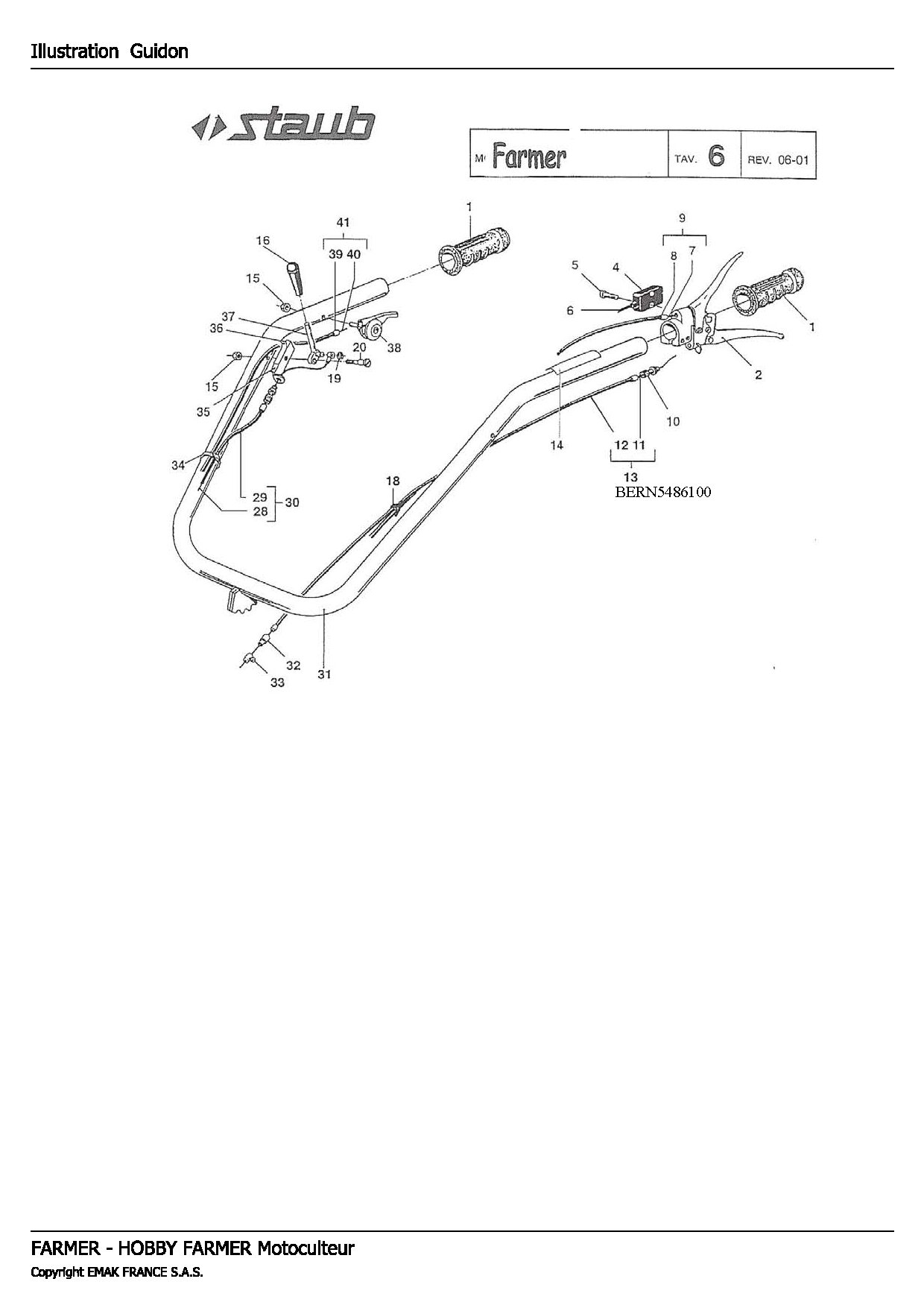

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN2847410 | Poignée start | Disponible | Voir la pièce |
| 1 | YN2847410 | Poignée start | Disponible | Voir la pièce |
| 2 | YN2806110 | Poignée embrayage | Disponible | Voir la pièce |
| 4 | N2542360 | Contacteur arret | Disponible | Voir la pièce |
| 5 | YN6182150 | Vis cylindrique | Disponible | Voir la pièce |
| 6 | YF1182601 | Câble arrêt moteur | Nous contacter | Voir la pièce |
| 7 | N5624050 | Cable | Nous contacter | Voir la pièce |
| 8 | N5476050 | Câble cpl. | Nous contacter | Voir la pièce |
| 9 | N5476050 | Câble cpl. | Nous contacter | Voir la pièce |
| 10 | YN5801000 | Régulateur | Disponible | Voir la pièce |
| 11 | N5633800 | Ecrou de reglage | Disponible | Voir la pièce |
| 12 | N5739700 | Voir 70321036 | Nous contacter | Voir la pièce |
| 13 | YN5485750B | Cable bowden embrayage | Disponible | Voir la pièce |
| 14 | N5407000 | Autocollant | Nous contacter | Voir la pièce |
| 15 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 15 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 16 | YN3752300 | Poignée | Disponible | Voir la pièce |
| 18 | YN1762150 | Bande | Disponible | Voir la pièce |
| 19 | N102800 | Collier | Disponible | Voir la pièce |
| 20 | YF1061613 | Vis pivot | Disponible | Voir la pièce |
| 28 | N5649008 | Câble | Disponible | Voir la pièce |
| 29 | N5727695 | Gaine de cable | Nous contacter | Voir la pièce |
| 30 | 68330194R | Transmission | Nous contacter | Voir la pièce |
| 31 | 68910082R | Kit guidon | Disponible | Voir la pièce |
| 32 | YN5852100A | Arrêt | Nous contacter | Voir la pièce |
| 33 | YN5901500 | Etau | Disponible | Voir la pièce |
| 34 | YN1764000 | Bande | Disponible | Voir la pièce |
| 35 | YF1091687 | Patte | Disponible | Voir la pièce |
| 36 | YF1091690 | Marque | Disponible | Voir la pièce |
| 37 | YF1091657 | Levier | Nous contacter | Voir la pièce |
| 38 | YN2803650 | Manette gaz | Disponible | Voir la pièce |
| 39 | N5712700 | Gaine (micro 51) | Nous contacter | Voir la pièce |
| 39 | N5713100 | Gaine (15ld315) | Nous contacter | Voir la pièce |
| 39 | N5725800 | Gaine | Nous contacter | Voir la pièce |
| 40 | 68330196R | Transmission | Nous contacter | Voir la pièce |
| 40 | N5611200 | Cable (15ld315) | Nous contacter | Voir la pièce |
| 40 | N5614500 | Câble accélérateur ey20 | Disponible | Voir la pièce |
| 41 | 68330196R | Transmission | Nous contacter | Voir la pièce |
| 41 | YN5462710 | Gaine du type bowden | Disponible | Voir la pièce |
| 41 | YN5464000 | Transmission | Non reliée |

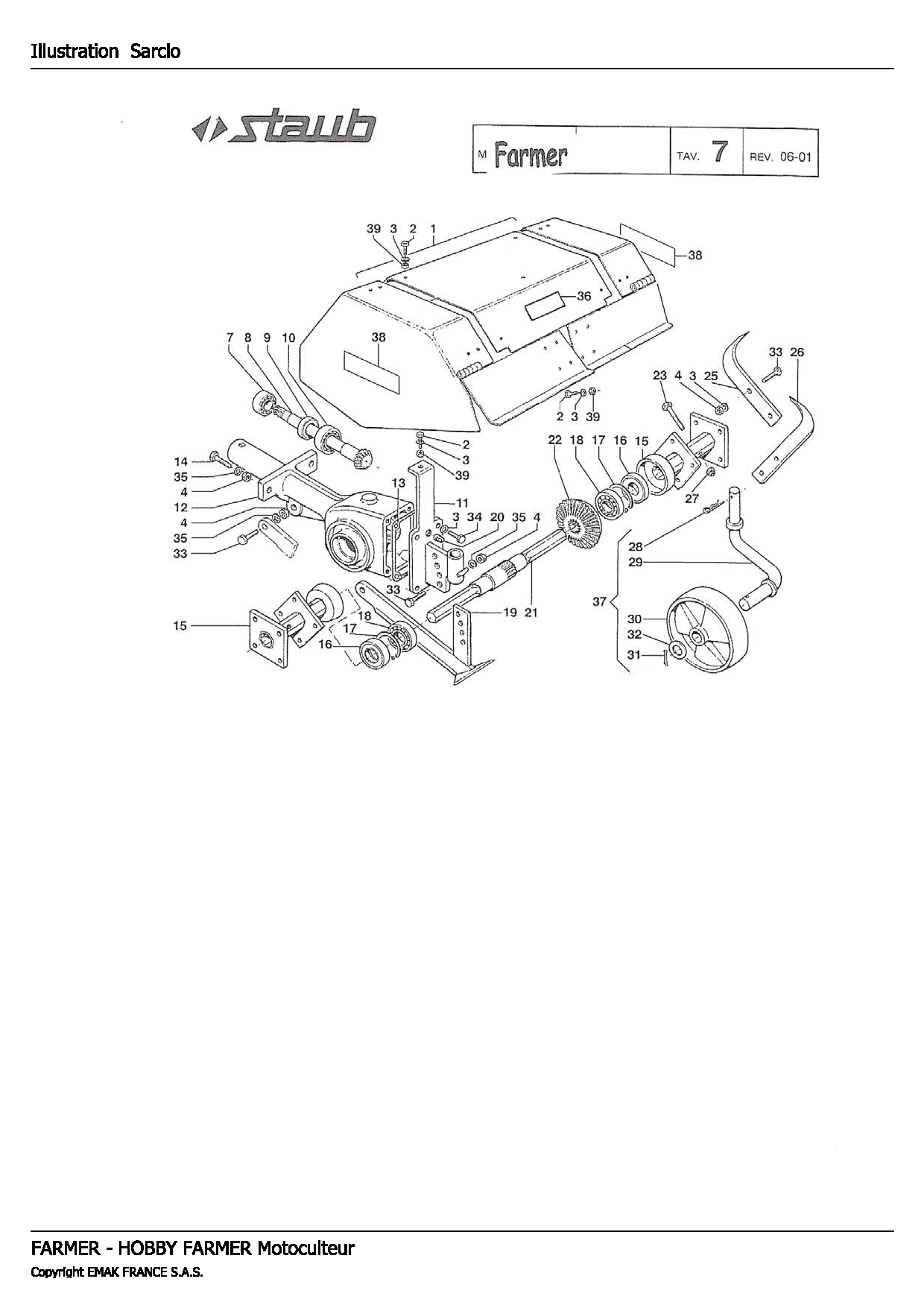

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | F17225 | Carter 35.50 | Nous contacter | Voir la pièce |
| 1 | F17228 | Carter 35.50.60 | Nous contacter | Voir la pièce |
| 2 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 2 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 2 | 3806063R | Vis | Nous contacter | Voir la pièce |
| 3 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 3 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 3 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 3 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 3 | N4364350 | Rondelle | Disponible | Voir la pièce |
| 4 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 4 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 4 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 4 | YN1457300 | Écrou | Disponible | Voir la pièce |
| 7 | YN1257600 | Roulement | Disponible | Voir la pièce |
| 8 | F17201 | Arbre | Disponible | Voir la pièce |
| 9 | N207300 | Joint spi simple levre | Disponible | Voir la pièce |
| 10 | YN1263701 | Roulement | Nous contacter | Voir la pièce |
| 11 | F17211 | Support bequille | Nous contacter | Voir la pièce |
| 12 | F17200 | Voir 70211128 | Nous contacter | Voir la pièce |
| 13 | K3501840 | Joint | Disponible | Voir la pièce |
| 14 | 3806067R | Vis | Disponible | Voir la pièce |
| 15 | F17219 | Moyeu gauche | Nous contacter | Voir la pièce |
| 15 | F17219 | Moyeu gauche | Nous contacter | Voir la pièce |
| 15 | F17226 | Moyeu droit | Disponible | Voir la pièce |
| 15 | F17226 | Moyeu droit | Disponible | Voir la pièce |
| 16 | N209800 | Joint | Nous contacter | Voir la pièce |
| 16 | N209800 | Joint | Nous contacter | Voir la pièce |
| 17 | N134200 | Circlips | Nous contacter | Voir la pièce |
| 17 | N134200 | Circlips | Nous contacter | Voir la pièce |
| 18 | N1269800R | Roulement | Non reliée | |
| 18 | N1269800R | Roulement | Non reliée | |
| 19 | 69210091R | Éperon | Disponible | Voir la pièce |
| 20 | K8535002 | Bouchon | Disponible | Voir la pièce |
| 21 | K3501750R | Arbre de roue | Nous contacter | Voir la pièce |
| 22 | F17202 | Couronne | Disponible | Voir la pièce |
| 23 | 3806076R | Vis | Disponible | Voir la pièce |
| 25 | F17002 | Couteau larg 37 - entraxe 55 | Nous contacter | Voir la pièce |
| 25 | R0000148 | Kit couteaux | Disponible | Voir la pièce |
| 26 | F17003 | Couteau larg 37 - entraxe 55 | Nous contacter | Voir la pièce |
| 26 | R0000148 | Kit couteaux | Disponible | Voir la pièce |
| 27 | YN1458800 | Ecrou | Disponible | Voir la pièce |
| 28 | N1054500 | Goupille | Disponible | Voir la pièce |
| 29 | K3501830R | Support | Nous contacter | Voir la pièce |
| 30 | YK1102480 | Support wheel | Nous contacter | Voir la pièce |
| 31 | YN1060200 | Goupille | Nous contacter | Voir la pièce |
| 32 | 3916020 | Rondelle | Disponible | Voir la pièce |
| 33 | 3806067R | Vis | Disponible | Voir la pièce |
| 33 | 3806067R | Vis | Disponible | Voir la pièce |
| 33 | 3806067R | Vis | Disponible | Voir la pièce |
| 34 | YN6249300 | Vis | Disponible | Voir la pièce |
| 35 | 3819013R | Grower | Disponible | Voir la pièce |
| 35 | 3819013R | Grower | Disponible | Voir la pièce |
| 35 | 3819013R | Grower | Disponible | Voir la pièce |
| 37 | Z20368 | Voir 1888090 | Nous contacter | Voir la pièce |
| 38 | F17020 | Autocollant d | Nous contacter | Voir la pièce |
| 38 | F17020 | Autocollant d | Nous contacter | Voir la pièce |
| 38 | F17021 | Autocollant g | Nous contacter | Voir la pièce |
| 38 | F17021 | Autocollant g | Nous contacter | Voir la pièce |
| 39 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 39 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
| 39 | 320000028R | Ecrou | Nous contacter | Voir la pièce |
