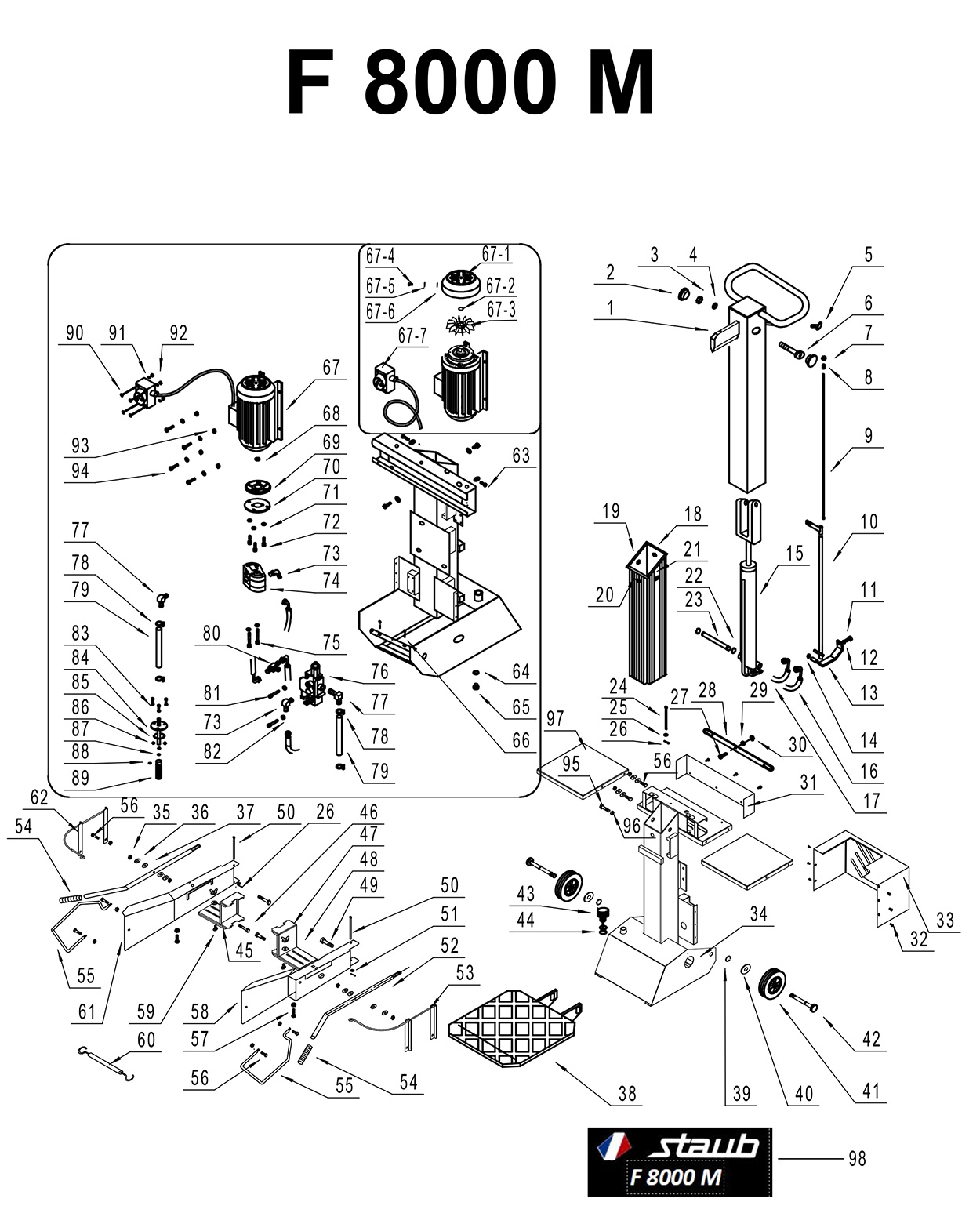

Vue Éclatée F 8000 M
Retrouvez les pièces détachées, références et repères disponibles pour F 8000 M.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | K002050056 | COLONNE COUTEAU | Disponible | Voir la pièce |
| 2 | K002050002 | BOUCHON PLASTIQUE | Disponible | Voir la pièce |
| 3 | 0300202001 | ECROU M20 | Disponible | Voir la pièce |
| 4 | 0300452001 | RONDELLE GROWER M20 | Disponible | Voir la pièce |
| 5 | K002050003 | VIS PAPILLON M8X15 | Disponible | Voir la pièce |
| 6 | 0300022001 | VIS CHC M20 X 60 | Non reliée | |
| 7 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 8 | K002050004 | RESSORT DE DISTRIBUTEUR | Disponible | Voir la pièce |
| 9 | K002050005 | TIGE COMMANDE DISTRIBUTEUR | Disponible | Voir la pièce |
| 10 | K002050006 | PARTIE BASSE CDE DISTRIBUTEUR | Disponible | Voir la pièce |
| 11 | K300011008 | VIS H 10 X 20 | Disponible | Voir la pièce |
| 12 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 13 | K002050007 | LEVIER COMMANDE DISTRIBUTEUR | Disponible | Voir la pièce |
| 14 | 0301070042 | CIRCLIP EXTERIEUR Ø9 | Disponible | Voir la pièce |
| 15 | K002050057 | VERIN | Disponible | Voir la pièce |
| 16 | K002050009 | FLEXIBLE C3C Lg 470 mm | Disponible | Voir la pièce |
| 17 | K002050010 | FLEXIBLE C2C Lg 400 mm | Disponible | Voir la pièce |
| 18 | K002050058 | PATIN AVANT | Disponible | Voir la pièce |
| 19 | K002050059 | PATIN GAUCHE | Disponible | Voir la pièce |
| 20 | K002050060 | PATIN ARRIERE | Disponible | Voir la pièce |
| 21 | K002050061 | PATIN DROIT | Disponible | Voir la pièce |
| 22 | K301070006 | CIRCLIPS EXTERIEUR DE 20 | Disponible | Voir la pièce |
| 23 | K002050062 | AXE Ø 20 LG 135 2 CIRCLIPS | Disponible | Voir la pièce |
| 24 | K002050016 | AXE Ø 20 LONG 110 TETE Ø13 | Disponible | Voir la pièce |
| 25 | K300400603 | RONDELLE PLATE 6,4 X12X1,2 | Disponible | Voir la pièce |
| 26 | 0301100001 | GOUPILLE V Ø2X12 | Disponible | Voir la pièce |
| 26 | 0301100001 | GOUPILLE V Ø2X12 | Disponible | Voir la pièce |
| 27 | K300010614 | VIS TH 6 X 25 8.8 | Non reliée | |
| 28 | K002050017 | BARRE COMMANDE | Disponible | Voir la pièce |
| 29 | K300400602 | RONDELLE PLATE 6X14X1,2 | Disponible | Voir la pièce |
| 30 | 0300210602 | ECROU | Non reliée | |
| 31 | K002050079 | PETIT CAPOT ARRIERE HAUT | Disponible | Voir la pièce |
| 32 | 0300010505 | VIS | Non reliée | |
| 33 | K002050068 | CAPOT POMPE ET DISTRIBUTEUR | Disponible | Voir la pièce |
| 34 | K002050075 | CHASSIS FENDEUSE | Disponible | Voir la pièce |
| 35 | K300210801 | ECROU FREIN | Non reliée | |
| 36 | K300400802 | RONDELLE PLATE 18X8,4X1,5 | Non reliée | |
| 37 | K002050021 | RONDELLE CAOUTCHOUC | Disponible | Voir la pièce |
| 38 | K002050064 | TABLE SUPPORT | Disponible | Voir la pièce |
| 39 | K301070012 | CIRCLIPØ17 | Non reliée | |
| 40 | 0300401606 | RONDELLE PLATE 30X16X2 | Disponible | Voir la pièce |
| 41 | K002050023 | ROUE FENDEUSE | Disponible | Voir la pièce |
| 42 | K002050024 | AXE DE ROUE FENDEUSE | Disponible | Voir la pièce |
| 43 | K002050025 | JAUGE NIVEAU D | Disponible | Voir la pièce |
| 44 | 0343010012 | JOINT TORIQUE 15X2,65 | Disponible | Voir la pièce |
| 45 | K002050026 | GRIFFE BUCHE GAUCHE | Disponible | Voir la pièce |
| 46 | K300010822 | VIS TH 8 X 45 | Disponible | Voir la pièce |
| 47 | K002050027 | Ecrou papillon M8 | Disponible | Voir la pièce |
| 48 | K002050028 | GRIFFE BUCHE DROITE | Disponible | Voir la pièce |
| 49 | K300010824 | Vis M8X55 | Non reliée | |
| 50 | K002050029 | GOUPILLE 8X100 | Disponible | Voir la pièce |
| 50 | K002050029 | GOUPILLE 8X100 | Disponible | Voir la pièce |
| 51 | K300400802 | RONDELLE PLATE 18X8,4X1,5 | Non reliée | |
| 52 | K002050030 | LEVIER COMMANDE | Disponible | Voir la pièce |
| 53 | K002050031 | PROTECTION MAIN SUP GAUCHE | Disponible | Voir la pièce |
| 54 | K002050032 | POIGNEE PLASTIQUE Ø20 INT | Disponible | Voir la pièce |
| 54 | K002050032 | POIGNEE PLASTIQUE Ø20 INT | Disponible | Voir la pièce |
| 55 | K002050070 | PROTECTION MAIN | Disponible | Voir la pièce |
| 55 | K002050070 | PROTECTION MAIN | Disponible | Voir la pièce |
| 56 | K300010830 | VIS H 8 X 16 EMB CRANTEE | Disponible | Voir la pièce |
| 56 | K300010830 | VIS H 8 X 16 EMB CRANTEE | Disponible | Voir la pièce |
| 56 | K300010830 | VIS H 8 X 16 EMB CRANTEE | Disponible | Voir la pièce |
| 57 | 0300010854 | VIS H EMB CR M8x30 | Non reliée | |
| 58 | K002050071 | TOLE PROTECTION MAIN DROITE | Disponible | Voir la pièce |
| 59 | K300080802 | VIS TRCC 8X16 | Disponible | Voir la pièce |
| 60 | K002050035 | ELASTIQUE MAINTIEN | Disponible | Voir la pièce |
| 61 | K002050072 | TOLE PROTECTION MAIN GAUCHE | Disponible | Voir la pièce |
| 62 | K002050037 | PROTECTION MAIN SUP DROITE | Disponible | Voir la pièce |
| 63 | K300010811 | VIS HM 8 X 10 80 | Disponible | Voir la pièce |
| 64 | K002050038 | JOINT BOUCHON VIDANGE | Disponible | Voir la pièce |
| 65 | K002050039 | BOUCHON | Disponible | Voir la pièce |
| 66 | K300020605 | VIS M6X20 | Disponible | Voir la pièce |
| 67 | K002050040 | MOTEUR ELECTRIQUE | Disponible | Voir la pièce |
| 67-4 | 0300080409 | VIS M4X8 | Disponible | Voir la pièce |
| 67-5 | 0300400401 | RONDELLE L-4.3X14X0.8 | Non reliée | |
| 67-1 | K002050041 | CAPOT VENTILATEUR MOTEUR | Disponible | Voir la pièce |
| 67-3 | K002050042 | VENTILATEUR MOTEUR | Disponible | Voir la pièce |
| 67-7 | K002050043 | CONTACTEUR MOTEUR | Disponible | Voir la pièce |
| 67-6 | K300400401 | RONDELLE PLATE DIAM=4 | Non reliée | |
| 67-2 | K301070006 | CIRCLIPS EXTERIEUR DE 20 | Disponible | Voir la pièce |
| 68 | K002050044 | CONNECTEUR | Disponible | Voir la pièce |
| 69 | K002050045 | SUPPORT MOTEUR | Disponible | Voir la pièce |
| 70 | K002050046 | SUPPORT POMPE | Disponible | Voir la pièce |
| 71 | K300450801 | RONDELLE GROWER | Disponible | Voir la pièce |
| 72 | K300020805 | VIS CHC 8 X 30 | Disponible | Voir la pièce |
| 73 | K002050047 | COUDE M18x1,5-R3/8 | Disponible | Voir la pièce |
| 73 | K002050047 | COUDE M18x1,5-R3/8 | Disponible | Voir la pièce |
| 74 | K002050065 | POMPE 2,1 ml/tr | Disponible | Voir la pièce |
| 75 | 0300020813 | VIS CHC M8X115 | Non reliée | |
| 76 | K002050049 | DISTRIBUTEUR | Disponible | Voir la pièce |
| 77 | K002050050 | COUDE R3/8 | Disponible | Voir la pièce |
| 77 | K002050050 | COUDE R3/8 | Disponible | Voir la pièce |
| 78 | 0301060019 | COLLIER | Non reliée | |
| 78 | 0301060019 | COLLIER | Non reliée | |
| 79 | K002050051 | TUYAUX HUILE 14 | Disponible | Voir la pièce |
| 79 | K002050051 | TUYAUX HUILE 14 | Disponible | Voir la pièce |
| 80 | K002050052 | RACCORD T M18X1,5-R3/8 | Disponible | Voir la pièce |
| 81 | 0300020814 | VIS CHC M8X50 ZN | Disponible | Voir la pièce |
| 82 | K300200801 | ECROU M 8 | Disponible | Voir la pièce |
| 83 | K300400603 | RONDELLE PLATE 6,4 X12X1,2 | Disponible | Voir la pièce |
| 84 | K002050053 | SUPPORT FILTRE | Disponible | Voir la pièce |
| 85 | 0343010013 | JOINT TORIQUE 27 X 2,65 | Disponible | Voir la pièce |
| 86 | K300210601 | ECROU FREIN | Disponible | Voir la pièce |
| 87 | 0343010014 | JOINT TORIQUE 14 X 2,65 | Disponible | Voir la pièce |
| 88 | K300040601 | VIS STHC 6 X 8 BOUT CUVETTE | Disponible | Voir la pièce |
| 89 | K002050054 | FILTRE | Disponible | Voir la pièce |
| 90 | 0300080507 | Vis TCL M5X55 | Disponible | Voir la pièce |
| 91 | K300400401 | RONDELLE PLATE DIAM=4 | Non reliée | |
| 92 | K300200401 | ECROU M 4 | Non reliée | |
| 93 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 94 | K300010817 | VIS TH 8 X 25 | Disponible | Voir la pièce |
| 95 | K300011010 | VIS | Disponible | Voir la pièce |
| 96 | K300210801 | ECROU FREIN | Non reliée | |
| 97 | K002050073 | PLATEAU STOCKAGE BUCHE | Disponible | Voir la pièce |
| 98 | 503130070 | LOGO STAUB F 8000 M | Disponible | Voir la pièce |
