Vue Éclatée EL 75 R

Vue Éclatée EL 75 R

Retrouvez les pièces détachées, références et repères disponibles pour EL 75 R.

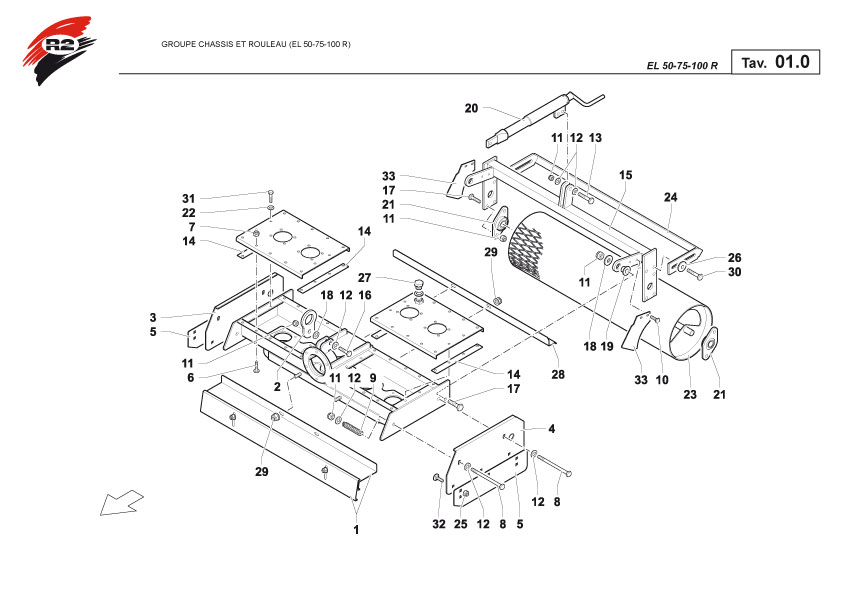

Vue éclatée EL 75 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 039081 Protection avant Non reliée
2 000031 Anneau de levage Non reliée
3 039020 Plaque droite Non reliée
4 039021 Plaque gauche Non reliée
5 039022 Rallonge Non reliée
5 039022 Rallonge Non reliée
6 210108016 Vis Non reliée
7 300100008 Ecrou Non reliée
8 200010100 Vis Non reliée
8 200010100 Vis Non reliée
9 000011 Ressort Non reliée
10 500006012 Vis Non reliée
11 300300010 Ecrou Non reliée
11 300300010 Ecrou Non reliée
11 300300010 Ecrou Non reliée
11 300300010 Ecrou Non reliée
11 300300010 Ecrou Non reliée
12 150000010 Rondelle Non reliée
12 150000010 Rondelle Non reliée
12 150000010 Rondelle Non reliée
12 150000010 Rondelle Non reliée
12 150000010 Rondelle Non reliée
13 200010045 Vis Non reliée
14 039018 Joint Non reliée
14 039018 Joint Non reliée
14 039018 Joint Non reliée
15 039036 Rondelle Non reliée
16 200010050 Vis Non reliée
17 200010035 Vis Non reliée
17 200010035 Vis Non reliée
18 151000010 Rondelle Non reliée
18 151000010 Rondelle Non reliée
19 071035 Douille Non reliée
20 000068 Reglage Non reliée
21 610000204 Support Non reliée
21 610000204 Support Non reliée
22 152100008 Rondelle Disponible Voir la pièce
23 071210 Rouleau Non reliée
24 039010 Nettoyeur rouleau Non reliée
25 300100008 Ecrou Non reliée
26 151000008 Rondelle Non reliée
27 050001 Bouchon Non reliée
28 039078 Protection arrière Non reliée
29 320200008 Ecrou Non reliée
29 320200008 Ecrou Non reliée
30 210008016 Vis Non reliée
31 210108020 Vis Non reliée
32 050253 Boulon Non reliée
33 039077 Protection Non reliée
33 039077 Protection Non reliée

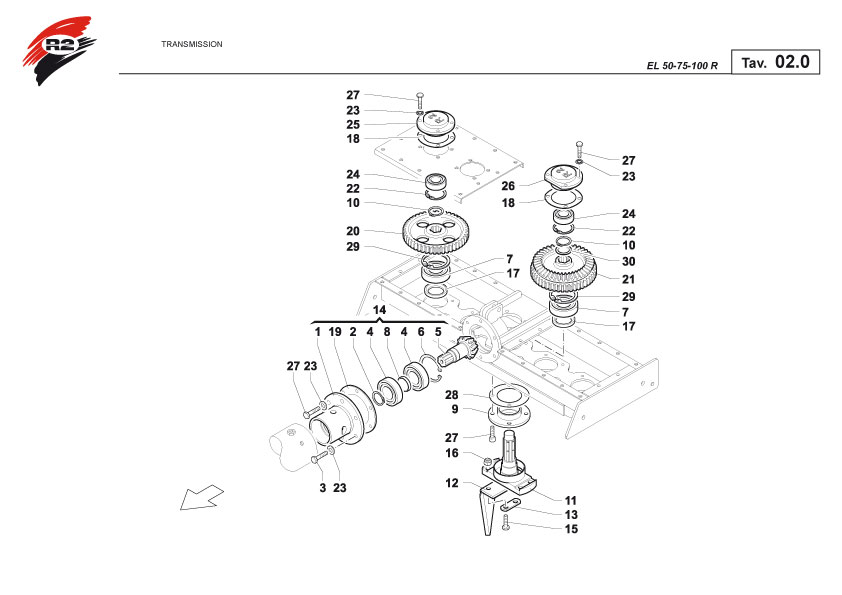

Vue éclatée EL 75 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 039019 Moyeu Non reliée
2 180101030 Bague Non reliée
3 210008022 Vis Disponible Voir la pièce
4 600206006 Palier Non reliée
4 600206006 Palier Non reliée
5 039004 Pignon Non reliée
6 180000055 Bague Non reliée
7 600006205 Palier Non reliée
7 600006205 Palier Non reliée
8 031041 Entretoise Non reliée
9 039005 Bride Non reliée
10 180101025 Bague Non reliée
10 180101025 Bague Non reliée
11 039002 Fourche Non reliée
12 000010 Dent Non reliée
13 000002 Plaquette Non reliée
14 039035 Moyeu et pignon Non reliée
15 201110035 Vis Non reliée
16 300301010 Ecrou Non reliée
17 701030477 Garniture Non reliée
17 701030477 Garniture Non reliée
18 039015 Joint Non reliée
18 039015 Joint Non reliée
19 039017 Joint Non reliée
20 039001 Engrenage Non reliée
21 039003 Couronne Non reliée
22 180000042 Bague Non reliée
22 180000042 Bague Non reliée
23 152100008 Rondelle Disponible Voir la pièce
23 152100008 Rondelle Disponible Voir la pièce
23 152100008 Rondelle Disponible Voir la pièce
23 152100008 Rondelle Disponible Voir la pièce
24 600206004 Palier Non reliée
24 600206004 Palier Non reliée
25 039007 Couvercle lateral Non reliée
26 039006 Couvercle central Non reliée
27 210108020 Vis Non reliée
27 210108020 Vis Non reliée
27 210108020 Vis Non reliée
27 210108020 Vis Non reliée
28 039016 Joint Non reliée
29 180000052 Bague Non reliée
29 180000052 Bague Non reliée
30 0905025035 Rondelle Non reliée

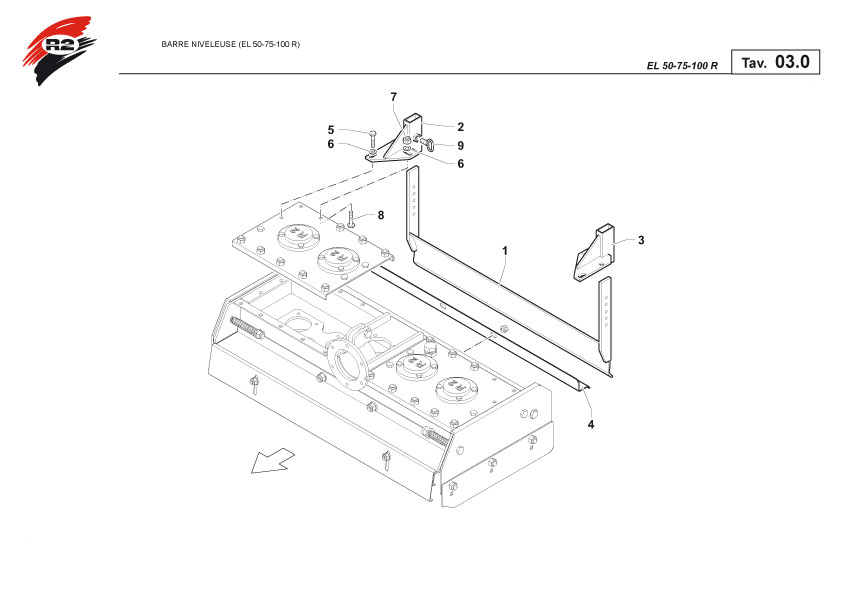

Vue éclatée EL 75 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 039087 Barre niveleuse Non reliée
2 039084 Support droit Non reliée
3 039085 Support gauche Non reliée
4 039078 Protection arrière Non reliée
5 210008020 Vis Non reliée
5 210008020 Vis Non reliée
6 150000008 Rondelle Non reliée
7 300100008 Ecrou Non reliée
8 210008022 Vis Disponible Voir la pièce
9 000078 Axe Non reliée

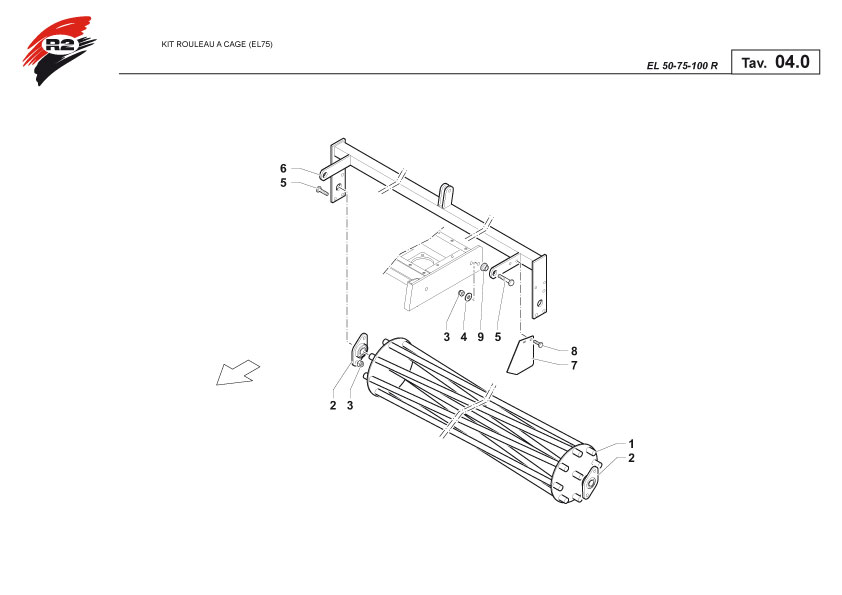

Vue éclatée EL 75 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 039044 Rouleau Non reliée
2 610000204 Support Non reliée
2 610000204 Support Non reliée
3 300300010 Ecrou Non reliée
3 300300010 Ecrou Non reliée
4 151000010 Rondelle Non reliée
5 200010035 Vis Non reliée
5 200010035 Vis Non reliée
6 039028 Rondelle Non reliée
7 039026 Protection Non reliée
8 500006012 Vis Non reliée
9 071035 Douille Non reliée

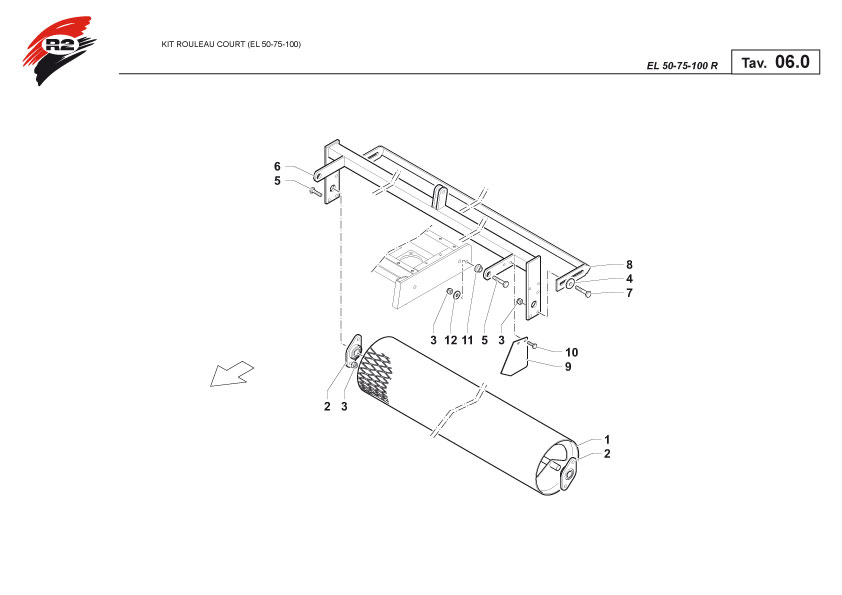

Vue éclatée EL 75 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 071210P Rouleau Non reliée
2 610000204 Support Non reliée
2 610000204 Support Non reliée
3 300300010 Ecrou Non reliée
3 300300010 Ecrou Non reliée
3 300300010 Ecrou Non reliée
4 151000008 Rondelle Non reliée
5 200010035 Vis Non reliée
5 200010035 Vis Non reliée
6 039036 Rondelle Non reliée
7 310008016 Vis Non reliée
8 039010 Nettoyeur rouleau Non reliée
9 039077 Protection Non reliée
10 500006012 Vis Non reliée
11 071035 Douille Non reliée
12 151000010 Rondelle Non reliée

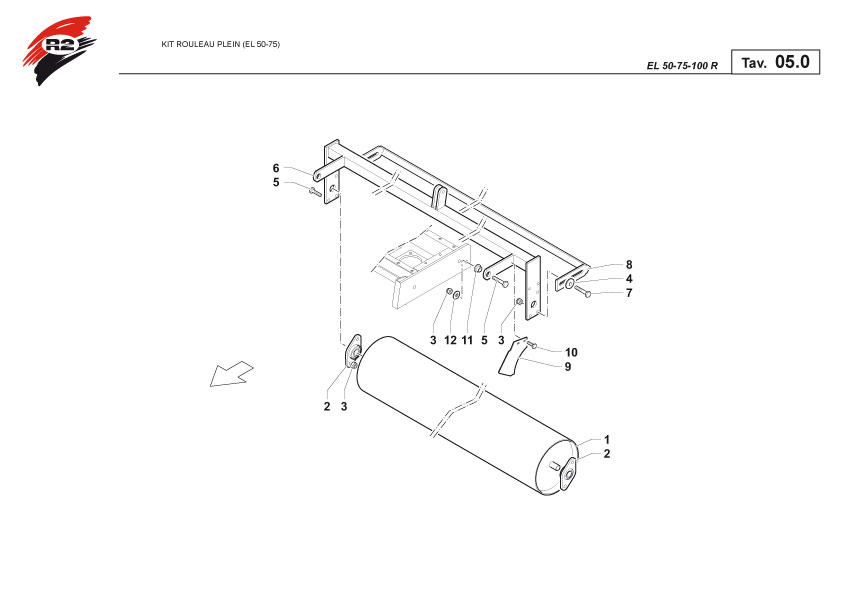

Vue éclatée EL 75 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 071010 Rouleau Non reliée
2 610000204 Support Non reliée
2 610000204 Support Non reliée
3 300300010 Ecrou Non reliée
3 300300010 Ecrou Non reliée
3 300300010 Ecrou Non reliée
4 151000008 Rondelle Non reliée
5 200010035 Vis Non reliée
5 200010035 Vis Non reliée
6 039028 Rondelle Non reliée
7 210008016 Vis Non reliée
8 039032 Nettoyeur rouleau Non reliée
9 039026 Protection Non reliée
10 500006012 Vis Non reliée
11 071035 Douille Non reliée
12 151000010 Rondelle Non reliée
