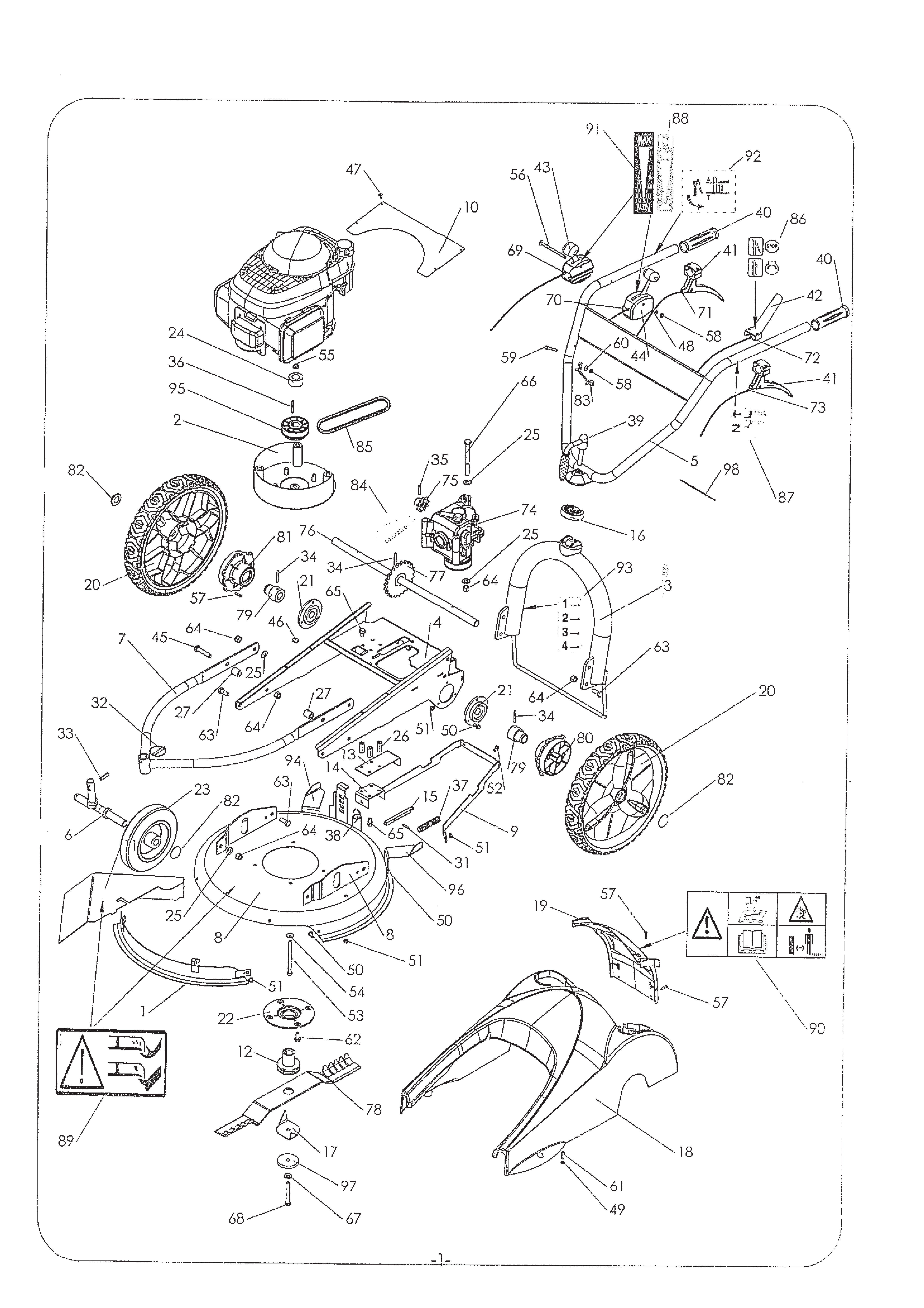

Vue Éclatée E 51 PROV2
Retrouvez les pièces détachées, références et repères disponibles pour E 51 PROV2.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4002000505 | DEFLECTEUR AVANT | Nous contacter | Voir la pièce |
| 2 | 4002030302 | Rehausse mot. | Nous contacter | Voir la pièce |
| 3 | 300801202 | Ecrou arceau | Nous contacter | Voir la pièce |
| 3 | 4002030305 | Arceau vissé | Nous contacter | Voir la pièce |
| 3 | 4002030308 | Arceau tige soudée | Nous contacter | Voir la pièce |
| 4 | 4002030301 | Châssis ar. | Nous contacter | Voir la pièce |
| 5 | 4002030303 | Guidon | Disponible | Voir la pièce |
| 6 | 4002000304 | Support de roue | Nous contacter | Voir la pièce |
| 7 | 4002030306 | CHASSIT AVANT | Nous contacter | Voir la pièce |
| 8 | 4002030501 | Coupelle | Nous contacter | Voir la pièce |
| 8 | 4002030501 | Coupelle | Nous contacter | Voir la pièce |
| 9 | 4002030502 | Support capot | Nous contacter | Voir la pièce |
| 10 | 4002030304 | Tôle prot. gcv | Non reliée | |
| 10 | 4002030307 | Tôle prot. intek | Nous contacter | Voir la pièce |
| 12 | 0302030047 | MOYEU | Nous contacter | Voir la pièce |
| 13 | 4002030101 | Support | Nous contacter | Voir la pièce |
| 14 | 4002000102 | SUPPORT | Nous contacter | Voir la pièce |
| 15 | 0302010030 | AXE DE RELEVAGE | Nous contacter | Voir la pièce |
| 16 | 0303000013 | Elipse guidon | Nous contacter | Voir la pièce |
| 17 | 0304000117 | DEFLECTEUR | Disponible | Voir la pièce |
| 18 | 0340030024 | CAPOT MOTEUR | Non reliée | |
| 19 | 0340030025 | TRAPPE DE VISITE | Non reliée | |
| 20 | 0340030026 | ROUE | Nous contacter | Voir la pièce |
| 20 | 0340030026 | ROUE | Nous contacter | Voir la pièce |
| 21 | 0340030013 | PALIER ARBRE | Disponible | Voir la pièce |
| 21 | 0340030013 | PALIER ARBRE | Disponible | Voir la pièce |
| 22 | 0340030028 | PALIER COUPELLE | Nous contacter | Voir la pièce |
| 23 | 0309000009 | ROUE | Nous contacter | Voir la pièce |
| 24 | 0302020045 | Entretoise pour b.s. | Nous contacter | Voir la pièce |
| 24 | 0302020046 | Entretoise moteur | Nous contacter | Voir la pièce |
| 25 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 25 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 25 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 25 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 26 | 0302020047 | Entretoise m8x30 | Nous contacter | Voir la pièce |
| 27 | 0302020049 | ENTRETOISE | Disponible | Voir la pièce |
| 27 | 0302020049 | ENTRETOISE | Disponible | Voir la pièce |
| 31 | 0301020002 | GOUPILLE | Nous contacter | Voir la pièce |
| 32 | 0301010009 | GOUPILLE | Nous contacter | Voir la pièce |
| 33 | 0301020007 | Goupille | Disponible | Voir la pièce |
| 34 | 0301020005 | Goupille | Nous contacter | Voir la pièce |
| 34 | 0301020005 | Goupille | Nous contacter | Voir la pièce |
| 34 | 0301020005 | Goupille | Nous contacter | Voir la pièce |
| 35 | 0301020006 | Goupille 6x30 | Nous contacter | Voir la pièce |
| 36 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 37 | 0305020001 | RESSORT | Disponible | Voir la pièce |
| 38 | 0305010009 | RESSORT | Disponible | Voir la pièce |
| 39 | 0300801201 | Poignée serrage | Non reliée | |
| 40 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 40 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 41 | 0307010006 | Levier embrayage deb52 | Disponible | Voir la pièce |
| 41 | 0307010006 | Levier embrayage deb52 | Disponible | Voir la pièce |
| 42 | 0307010015 | Levier de frein moteur | Disponible | Voir la pièce |
| 43 | 0307020008 | Manette variateur | Nous contacter | Voir la pièce |
| 44 | 0307020009 | Manette gaz | Nous contacter | Voir la pièce |
| 45 | 0300011014 | VIS | Nous contacter | Voir la pièce |
| 46 | 0301050001 | CLIPS PRESSE TOLE | Nous contacter | Voir la pièce |
| 47 | 0300080405 | VIS TOLE | Nous contacter | Voir la pièce |
| 48 | 0300400602 | RONDELLE | Disponible | Voir la pièce |
| 49 | 0300400603 | RONDELLE | Non reliée | |
| 50 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 50 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 50 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 51 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 51 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 51 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 51 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 52 | 0301050002 | Vis | Nous contacter | Voir la pièce |
| 53 | 0300010803 | Vis m 8 x 100 | Disponible | Voir la pièce |
| 53 | 0300010804 | VIS-TH | Disponible | Voir la pièce |
| 53 | 0300010830 | VIS | Disponible | Voir la pièce |
| 54 | 0300430801 | RONDELLE | Nous contacter | Voir la pièce |
| 55 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 56 | 0300080603 | Vis m6x95 z | Nous contacter | Voir la pièce |
| 57 | 0300090404 | Vis 40x20 | Nous contacter | Voir la pièce |
| 57 | 0300090404 | Vis 40x20 | Nous contacter | Voir la pièce |
| 57 | 0300090404 | Vis 40x20 | Nous contacter | Voir la pièce |
| 58 | 0300210602 | ECROU | Non reliée | |
| 58 | 0300210602 | ECROU | Non reliée | |
| 59 | 0300010604 | VIS | Disponible | Voir la pièce |
| 60 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 61 | 0300020601 | VIS | Disponible | Voir la pièce |
| 62 | 0300010816 | VIS | Non reliée | |
| 63 | 0300011008 | VIS | Disponible | Voir la pièce |
| 63 | 0300011008 | VIS | Disponible | Voir la pièce |
| 63 | 0300011008 | VIS | Disponible | Voir la pièce |
| 64 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 64 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 64 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 64 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 64 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 65 | 0300010815 | VIS | Disponible | Voir la pièce |
| 65 | 0300010815 | VIS | Disponible | Voir la pièce |
| 66 | 0300011016 | Vis m10x110 z | Non reliée | |
| 67 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 68 | 0300060304 | VIS | Nous contacter | Voir la pièce |
| 69 | 0308040027 | CABLE DE GAZ | Nous contacter | Voir la pièce |
| 70 | 0308010004 | Câble variateur | Nous contacter | Voir la pièce |
| 71 | 0308030004 | Câble réglage hauteur | Nous contacter | Voir la pièce |
| 72 | 0308050008 | Câble frein moteur | Nous contacter | Voir la pièce |
| 73 | 0308020031 | Câble embr. | Nous contacter | Voir la pièce |
| 74 | 0306040007 | Réducteur variateur | Nous contacter | Voir la pièce |
| 75 | 0306050019 | Pignon 9 dents | Nous contacter | Voir la pièce |
| 76 | 0302010054 | Arbre de roue | Disponible | Voir la pièce |
| 77 | 0306050020 | Pignon 23 dents | Nous contacter | Voir la pièce |
| 78 | 0320020006 | LAME | Nous contacter | Voir la pièce |
| 79 | 0302030048 | Moyeu de roue | Nous contacter | Voir la pièce |
| 79 | 0302030048 | Moyeu de roue | Nous contacter | Voir la pièce |
| 80 | 0340030027 | PALIER ROUE LIBRE GAUCHE | Nous contacter | Voir la pièce |
| 81 | 0340030029 | PALIER ROUE LIBRE DROIT | Nous contacter | Voir la pièce |
| 82 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 82 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 82 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 83 | 0305030001 | ACCROCHE LANCEUR | Nous contacter | Voir la pièce |
| 84 | 0306020015 | Chaîne 12,7x37m | Nous contacter | Voir la pièce |
| 85 | 0306030042 | Courroie | Nous contacter | Voir la pièce |
| 86 | 0503000026 | Etiquette | Nous contacter | Voir la pièce |
| 87 | 0503000002 | Etiquette | Nous contacter | Voir la pièce |
| 88 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 88 | 0503000044 | ETIQUETTE GAZ | Nous contacter | Voir la pièce |
| 89 | 0503000006 | AUTOCOLLANT DANGER | Disponible | Voir la pièce |
| 90 | 0503000049 | AUTOCOLLANT PRECAUT.D | Nous contacter | Voir la pièce |
| 91 | 0503000051 | Etiq. variateur | Nous contacter | Voir la pièce |
| 92 | 0503000055 | Etiquette | Nous contacter | Voir la pièce |
| 93 | 0503000054 | ETIQUETTE REGLAGE COUPE | Nous contacter | Voir la pièce |
| 94 | 0304000115 | RENFORT DROIT | Nous contacter | Voir la pièce |
| 95 | 0306060014 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 96 | 0304000116 | RENFORT GAUCHE | Nous contacter | Voir la pièce |
| 97 | 0302020042 | RONDELLE | Disponible | Voir la pièce |
| 98 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
