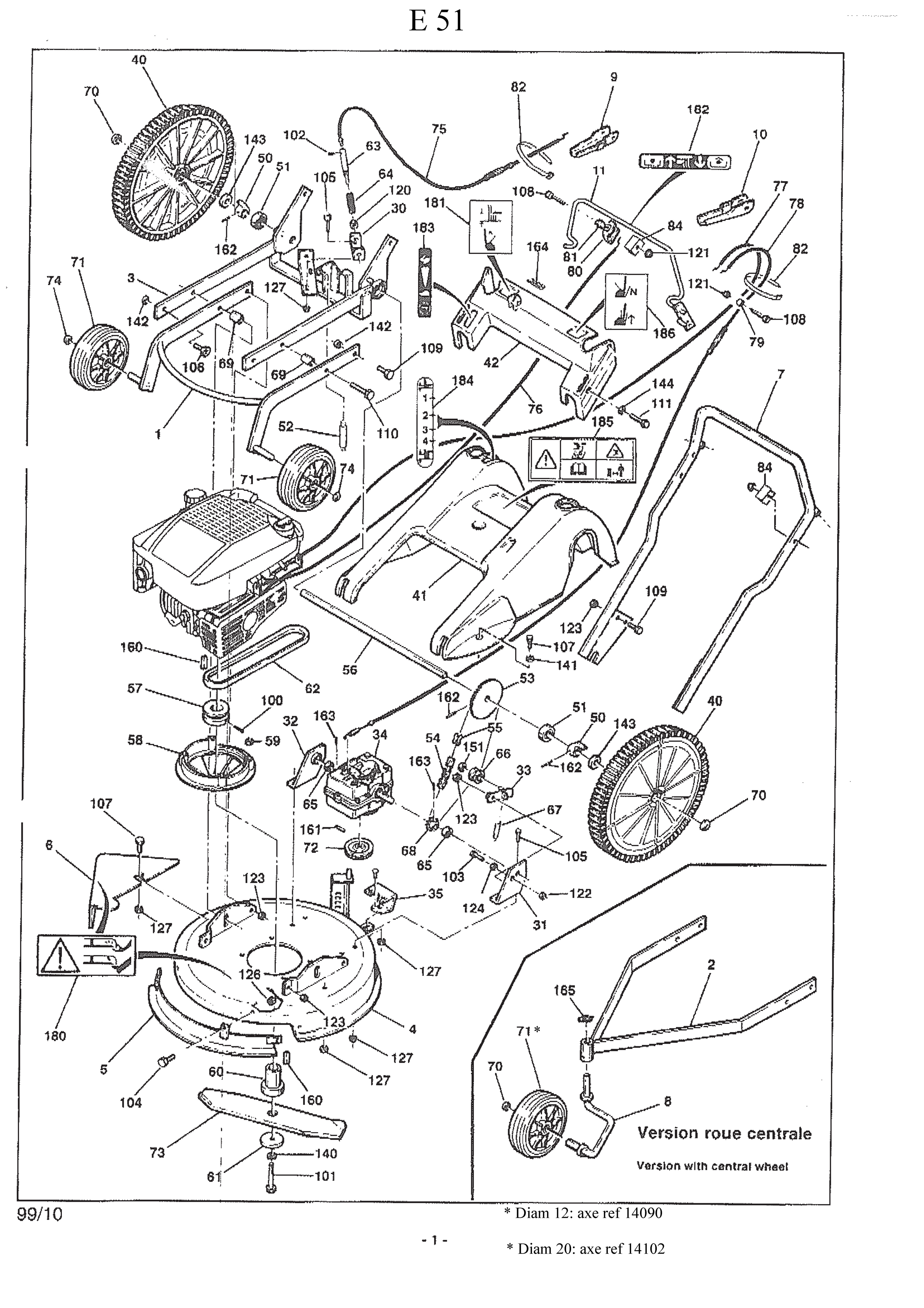

Vue Éclatée E 51
Retrouvez les pièces détachées, références et repères disponibles pour E 51.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 25001012 | Châssis av. | Disponible | Voir la pièce |
| 2 | 25002013 | Châssis av. roue centrale | Disponible | Voir la pièce |
| 3 | 25001004 | Châssis ar. | Nous contacter | Voir la pièce |
| 4 | 25002002 | Coupelle | Disponible | Voir la pièce |
| 5 | 25001017 | Déflecteur av. | Disponible | Voir la pièce |
| 6 | 25001165 | Déflecteur latéral | Nous contacter | Voir la pièce |
| 7 | 25001011 | Guidon | Nous contacter | Voir la pièce |
| 8 | 25002010 | Support roue av. centrale | Disponible | Voir la pièce |
| 8 | 25002010 | Support roue av. centrale | Disponible | Voir la pièce |
| 9 | 25001014 | Poignée droite | Nous contacter | Voir la pièce |
| 10 | 25001016 | Poignée gauche | Nous contacter | Voir la pièce |
| 11 | 25001015 | Manette frein moteur | Nous contacter | Voir la pièce |
| 30 | 25001008 | Support axe verrouillage | Nous contacter | Voir la pièce |
| 31 | 25001006 | Support arbre réd. d | Nous contacter | Voir la pièce |
| 32 | 25001005 | Support arbre réd. g | Nous contacter | Voir la pièce |
| 33 | 25001009 | Levier tendeur | Nous contacter | Voir la pièce |
| 34 | 25001999A | Réducteur | Non reliée | |
| 35 | 25001007 | Support réducteur | Nous contacter | Voir la pièce |
| 40 | 14112 | Roue ar rouge | Nous contacter | Voir la pièce |
| 40 | 14112 | Roue ar rouge | Nous contacter | Voir la pièce |
| 40 | 14126 | Roue ar grise | Nous contacter | Voir la pièce |
| 40 | 14126 | Roue ar grise | Nous contacter | Voir la pièce |
| 41 | 14127 | Capot moteur | Nous contacter | Voir la pièce |
| 42 | 14128 | Capot droit | Nous contacter | Voir la pièce |
| 50 | 14013 | Moyeu roue | Disponible | Voir la pièce |
| 50 | 14013 | Moyeu roue | Disponible | Voir la pièce |
| 51 | 12517 | Roulement | Disponible | Voir la pièce |
| 51 | 12517 | Roulement | Disponible | Voir la pièce |
| 52 | 13003 | Ressort relevage | Disponible | Voir la pièce |
| 53 | 15286 | Pignon 42 dents | Non reliée | |
| 54 | 13285 | Chaine | Nous contacter | Voir la pièce |
| 55 | 13279 | Attache rapide 58 maillons | Disponible | Voir la pièce |
| 56 | 15056 | Arbre de roue | Nous contacter | Voir la pièce |
| 57 | 15329 | Poulie moteur dia 22 | Nous contacter | Voir la pièce |
| 57 | 15339 | Poulie moteur dia 25 | Nous contacter | Voir la pièce |
| 58 | 14039A | Rehausse moteur | Disponible | Voir la pièce |
| 59 | 16018 | Entretoise moteur | Nous contacter | Voir la pièce |
| 60 | 15306 | Moyeu de lame dia 22 gxv bs | Disponible | Voir la pièce |
| 60 | 15325 | Moyeu de lame dia 22 gcv | Non reliée | |
| 60 | 15334 | Moyeu de lame dia 25 | Nous contacter | Voir la pièce |
| 61 | 14909 | Rondelle lame | Nous contacter | Voir la pièce |
| 62 | 13466 | Courroie | Disponible | Voir la pièce |
| 63 | 15164 | Axe verrouillage | Nous contacter | Voir la pièce |
| 64 | 13016 | Ressort verrouillage | Disponible | Voir la pièce |
| 65 | 12572 | Roulement | Non reliée | |
| 65 | 12572 | Roulement | Non reliée | |
| 66 | 12166 | Galet | Nous contacter | Voir la pièce |
| 67 | 13028 | Ressort galet | Disponible | Voir la pièce |
| 68 | 13368 | Pignon | Nous contacter | Voir la pièce |
| 69 | 16015 | Entretoise | Disponible | Voir la pièce |
| 69 | 16015 | Entretoise | Disponible | Voir la pièce |
| 70 | 11822 | Enjoliveur dia 20 | Nous contacter | Voir la pièce |
| 70 | 11822 | Enjoliveur dia 20 | Nous contacter | Voir la pièce |
| 70 | 11822 | Enjoliveur dia 20 | Nous contacter | Voir la pièce |
| 71 | 14090 | Roue | Disponible | Voir la pièce |
| 71 | 14090 | Roue | Disponible | Voir la pièce |
| 71 | 14090 | Roue | Disponible | Voir la pièce |
| 71 | 14102 | Roue av. axe dia 20 | Nous contacter | Voir la pièce |
| 71 | 14102 | Roue av. axe dia 20 | Nous contacter | Voir la pièce |
| 71 | 14102 | Roue av. axe dia 20 | Nous contacter | Voir la pièce |
| 72 | 14069 | Poulie dia 70 | Disponible | Voir la pièce |
| 73 | 13989 | Lame | Non reliée | |
| 74 | 11825 | Enjoliveur dia 12 | Nous contacter | Voir la pièce |
| 74 | 11825 | Enjoliveur dia 12 | Nous contacter | Voir la pièce |
| 75 | 13086 | Câble réglage | Disponible | Voir la pièce |
| 76 | 62764 | Câble de gaz Honda | Disponible | Voir la pièce |
| 77 | 13090 | Câble frein gxv/ bs/ gcv | Nous contacter | Voir la pièce |
| 77 | 13197 | Câble frein tecumseh | Disponible | Voir la pièce |
| 78 | 13085 | Câble embrayage. | Non reliée | |
| 79 | 16026 | Entretoise | Disponible | Voir la pièce |
| 80 | 64948 | Manette gaz | Disponible | Voir la pièce |
| 81 | 68363 | Embout manette | Disponible | Voir la pièce |
| 82 | 13249 | Collier serrage câble | Nous contacter | Voir la pièce |
| 82 | 13249 | Collier serrage câble | Nous contacter | Voir la pièce |
| 84 | 13172 | Guide plastique | Nous contacter | Voir la pièce |
| 100 | 11085 | Vis | Disponible | Voir la pièce |
| 101 | 11122 | Vis 3/8 lg70 | Non reliée | |
| 102 | 11082 | Vis m6x12 | Disponible | Voir la pièce |
| 103 | 11050 | Vis m8x30 | Non reliée | |
| 104 | 11250 | Vis | Disponible | Voir la pièce |
| 105 | 11261 | Vis m8x20 z | Disponible | Voir la pièce |
| 105 | 11261 | Vis m8x20 z | Disponible | Voir la pièce |
| 107 | 11064 | Vis m8x20 z | Non reliée | |
| 107 | 11064 | Vis m8x20 z | Non reliée | |
| 108 | 10750 | Vis m6x50 z | Disponible | Voir la pièce |
| 108 | 10750 | Vis m6x50 z | Disponible | Voir la pièce |
| 108 | 10750 | Vis m6x50 z | Disponible | Voir la pièce |
| 109 | 10806 | Vis | Disponible | Voir la pièce |
| 109 | 10806 | Vis | Disponible | Voir la pièce |
| 110 | 10816 | Vis m10x50 z | Nous contacter | Voir la pièce |
| 111 | 10749 | Vis m6x60 z | Disponible | Voir la pièce |
| 120 | 11450 | Ecrou hm | Non reliée | |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 122 | 11484 | Ecrou | Nous contacter | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 124 | 11427 | Ecrou | Non reliée | |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 140 | 11701 | Rondelle élastique | Nous contacter | Voir la pièce |
| 141 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 142 | 11621 | Rondelle plate | Nous contacter | Voir la pièce |
| 142 | 11621 | Rondelle plate | Nous contacter | Voir la pièce |
| 143 | 11643 | Rondelle 20x36x3 z | Nous contacter | Voir la pièce |
| 143 | 11643 | Rondelle 20x36x3 z | Nous contacter | Voir la pièce |
| 144 | 11614 | Rondelle 6 z | Nous contacter | Voir la pièce |
| 151 | 11826 | Rondelle starlock | Nous contacter | Voir la pièce |
| 160 | 12987 | Clavette arbre dia 25 | Disponible | Voir la pièce |
| 160 | 12987 | Clavette arbre dia 25 | Disponible | Voir la pièce |
| 160 | 12990 | Clavette arbre dia 22 | Disponible | Voir la pièce |
| 160 | 12990 | Clavette arbre dia 22 | Disponible | Voir la pièce |
| 161 | 11764 | Goupille 4x45 | Disponible | Voir la pièce |
| 162 | 11767 | Goupille 5x30 | Disponible | Voir la pièce |
| 162 | 11767 | Goupille 5x30 | Disponible | Voir la pièce |
| 162 | 11767 | Goupille 5x30 | Disponible | Voir la pièce |
| 163 | 11760 | Goupille 4x20 | Nous contacter | Voir la pièce |
| 163 | 11760 | Goupille 4x20 | Nous contacter | Voir la pièce |
| 164 | 11703 | Goupille beta | Disponible | Voir la pièce |
| 165 | 11710 | Goupille clips | Disponible | Voir la pièce |
| 180 | 14636 | Autocollant danger lame | Nous contacter | Voir la pièce |
| 181 | 14675 | Etiq. réglage hauteur | Nous contacter | Voir la pièce |
| 182 | 14676 | Autocollant danger lame | Non reliée | |
| 183 | 64668 | Autocollant de gaz+arret moteu | Disponible | Voir la pièce |
| 184 | 14677 | Etiq. réglage coupe | Nous contacter | Voir la pièce |
| 185 | 14661 | Etiq. précautions d | Nous contacter | Voir la pièce |
| 186 | 14674 | Etiq. avancement | Nous contacter | Voir la pièce |
