Vue Éclatée CS 600 R

Vue Éclatée CS 600 R

Retrouvez les pièces détachées, références et repères disponibles pour CS 600 R.

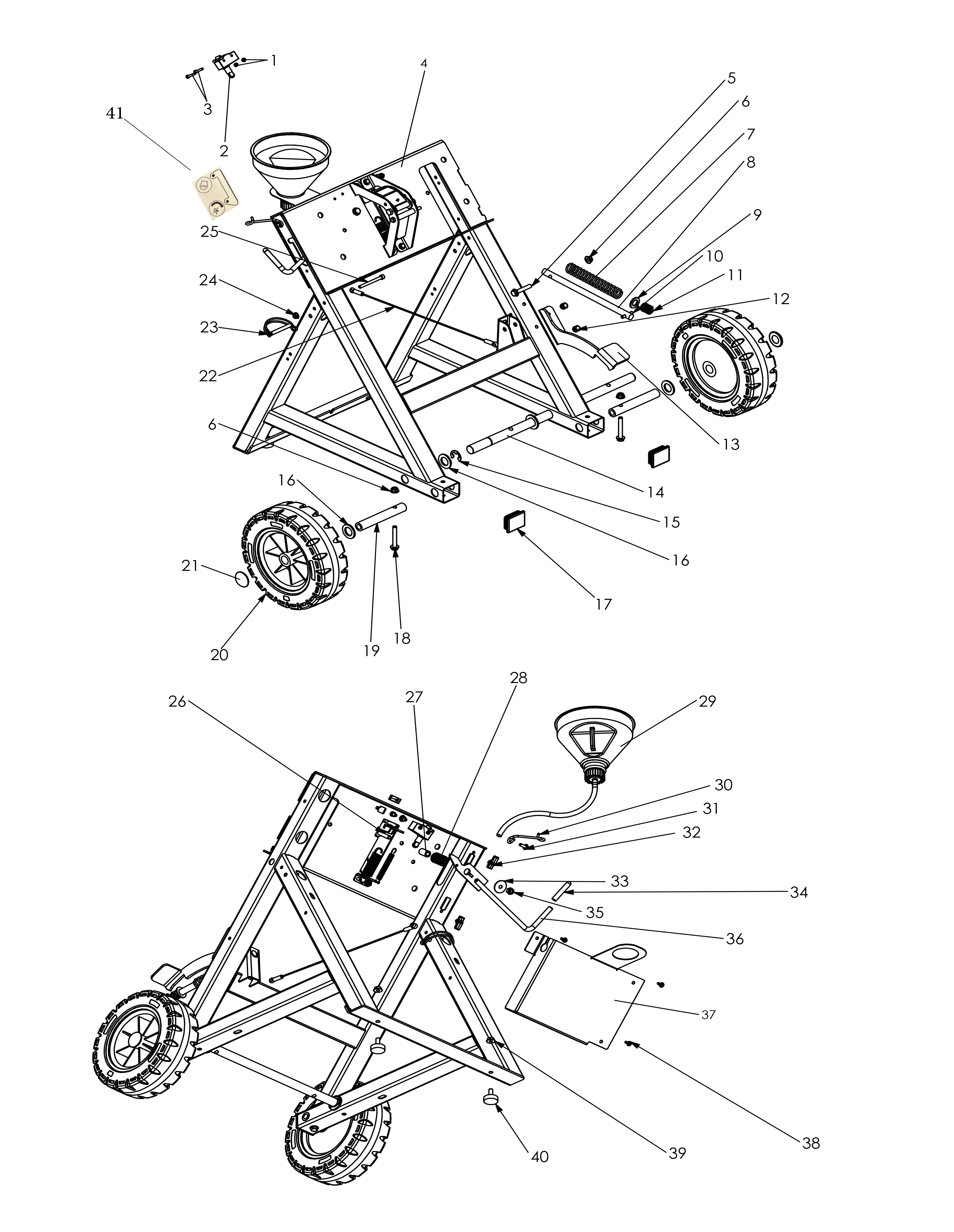

Vue éclatée CS 600 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300210401 Ecrou Disponible Voir la pièce
2 0350090001 Capteur de proximite Non reliée
3 0300020403 Vis Non reliée
4 1102030604 Bati scie Nous contacter Voir la pièce
5 0300010818 VIS Non reliée
6 0300210805 ECROU Disponible Voir la pièce
6 0300210805 ECROU Disponible Voir la pièce
7 0305020024 Ressort Non reliée
8 0302010218 Butee Non reliée
9 0300401402 Rondelle Non reliée
10 0301020006 Goupille 6x30 Nous contacter Voir la pièce
11 0305020025 Ressort Non reliée
12 0301000010 Rivet Nous contacter Voir la pièce
13 1102030302 Butee verrouillage chevalet Nous contacter Voir la pièce
14 0302010295 Axe chevalet Non reliée
15 0301070043 ANNEAU ELASTIQUE Nous contacter Voir la pièce
16 0300402001 RONDELLE Nous contacter Voir la pièce
16 0300402001 RONDELLE Nous contacter Voir la pièce
17 0341000143 Embout tube Non reliée
18 0300010837 VIS Nous contacter Voir la pièce
19 0302010294 Arbre de roue Non reliée
20 0309000069 ROUE Disponible Voir la pièce
21 0300702001 ENJOLIVEUR Nous contacter Voir la pièce
22 0308100006 Cable de sécurité Non reliée
23 0301010019 GOUPILLE RESSORT Nous contacter Voir la pièce
24 0300210603 ECROU Nous contacter Voir la pièce
25 0300020616 Vis Nous contacter Voir la pièce
26 0300010817 VIS Disponible Voir la pièce
27 0302020181 Entroise Non reliée
28 0305020017 Ressort Non reliée
29 0342000003 Kit entonnoir Non reliée
30 0305030049 ACCROCHE LANCEUR Nous contacter Voir la pièce
31 0300090602 VIS Disponible Voir la pièce
32 0340000002 Attache Nous contacter Voir la pièce
33 0300400801 Rondelle Non reliée
34 0341000168 Embout Non reliée
35 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
36 1102030301 Manette de frein Nous contacter Voir la pièce
37 1102030305 Plaque protection Nous contacter Voir la pièce
38 0300070405 VIS Nous contacter Voir la pièce
39 0300260801 ECROU Nous contacter Voir la pièce
40 0341000144 Patin anti vibration Non reliée
41 0503000147 Etiquette Non reliée

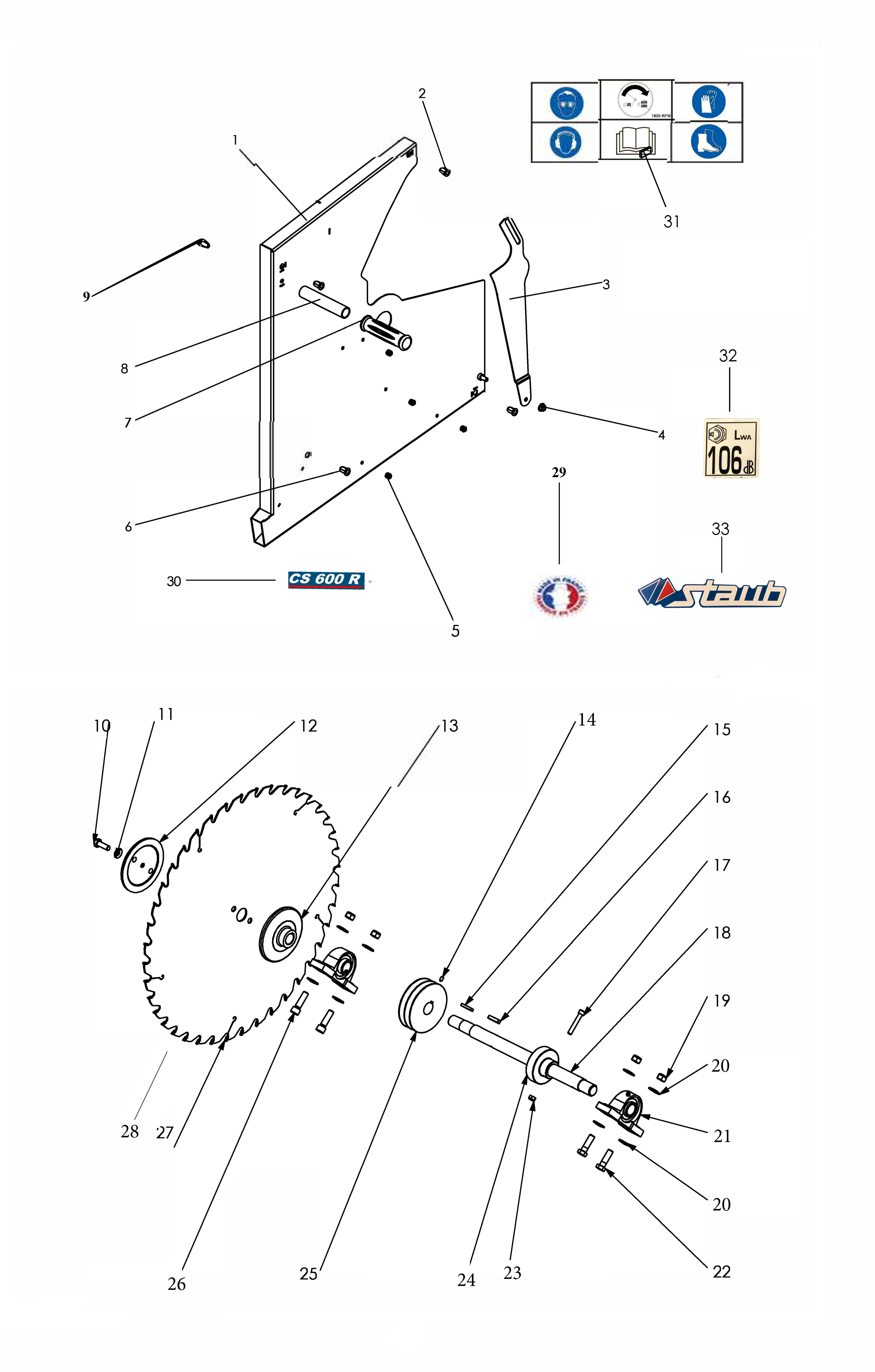

Vue éclatée CS 600 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 1102045702 Carter lame fixe Disponible Voir la pièce
2 0300600808 Insert Non reliée
3 0304000980 Protection lame escamotable Non reliée
4 0300210805 ECROU Disponible Voir la pièce
5 0300500601 RIVET Disponible Voir la pièce
6 0300600808 Insert Non reliée
7 0341000036 POIGNEE CAOUTCHOUC Nous contacter Voir la pièce
8 1102000202 Poignee de transport Nous contacter Voir la pièce
9 0300010816 VIS Non reliée
10 0300011015 VIS Disponible Voir la pièce
11 0300431001 RONDELLE DE LAME Disponible Voir la pièce
12 0302030127 Flasque exterieur Non reliée
13 0302030128 Flasque interieur Non reliée
14 0300040604 Vis Nous contacter Voir la pièce
15 0301040041 Clavette Non reliée
16 0301040039 Clavette Non reliée
17 0300020803 Vis Nous contacter Voir la pièce
18 0302010296 Arbre porte lame Non reliée
19 0300211201 ECROU FREIN Nous contacter Voir la pièce
20 0300431201 RONDELLE CONTACT Disponible Voir la pièce
20 0300431201 RONDELLE CONTACT Disponible Voir la pièce
21 0306010067 Palier a embase Non reliée
22 0300011203 VIS Nous contacter Voir la pièce
23 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
24 0303030084 Tambour de frein Non reliée
25 0306060083 Puile lame scie Non reliée
26 0300021204 Vis Non reliée
27 0320080002 Lame carbure Non reliée
28 0320080001 Lame acier Non reliée
29 0503000095 LOGO France Non reliée
30 0503130072 Logo CS 600 R Non reliée
31 0503000146 EPI scie Non reliée
32 0503000148 106dB Non reliée
33 0503010027 Autocollant STAUB guidon Non reliée

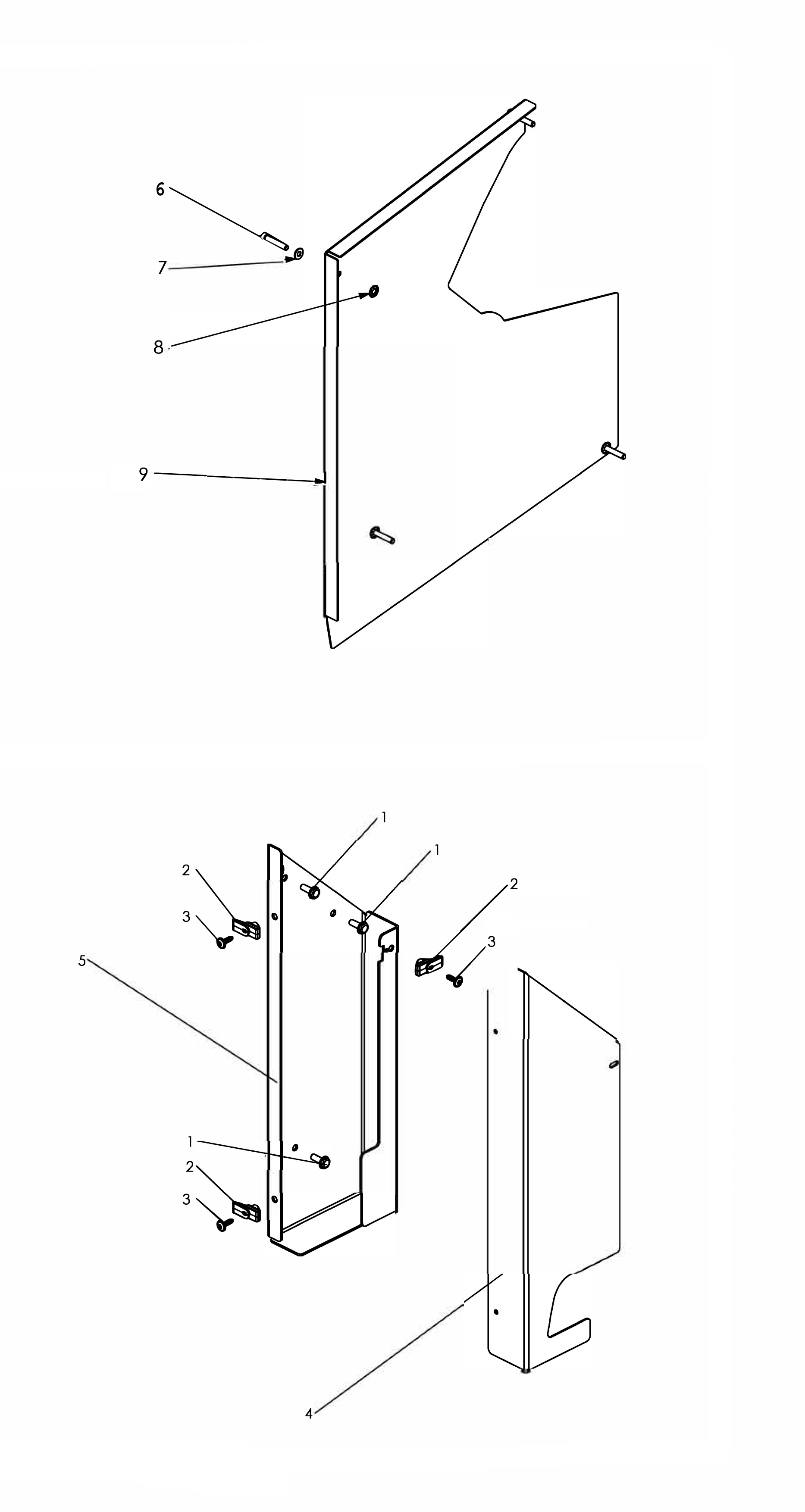

Vue éclatée CS 600 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300090602 VIS Disponible Voir la pièce
1 0300090602 VIS Disponible Voir la pièce
1 0300090602 VIS Disponible Voir la pièce
2 0340000002 Attache Nous contacter Voir la pièce
2 0340000002 Attache Nous contacter Voir la pièce
2 0340000002 Attache Nous contacter Voir la pièce
3 0300080405 VIS TOLE Nous contacter Voir la pièce
3 0300080405 VIS TOLE Nous contacter Voir la pièce
3 0300080405 VIS TOLE Nous contacter Voir la pièce
4 1102005713 Capot courroire scie Nous contacter Voir la pièce
5 1102000311 Capot courroire fixe Nous contacter Voir la pièce
6 0300020810 Vis Non reliée
7 0300400802 RONDELLE PLATE Nous contacter Voir la pièce
8 0300460801 RONDELLE STARLOCK Disponible Voir la pièce
9 1102005719 Carter protect lame amovible Disponible Voir la pièce

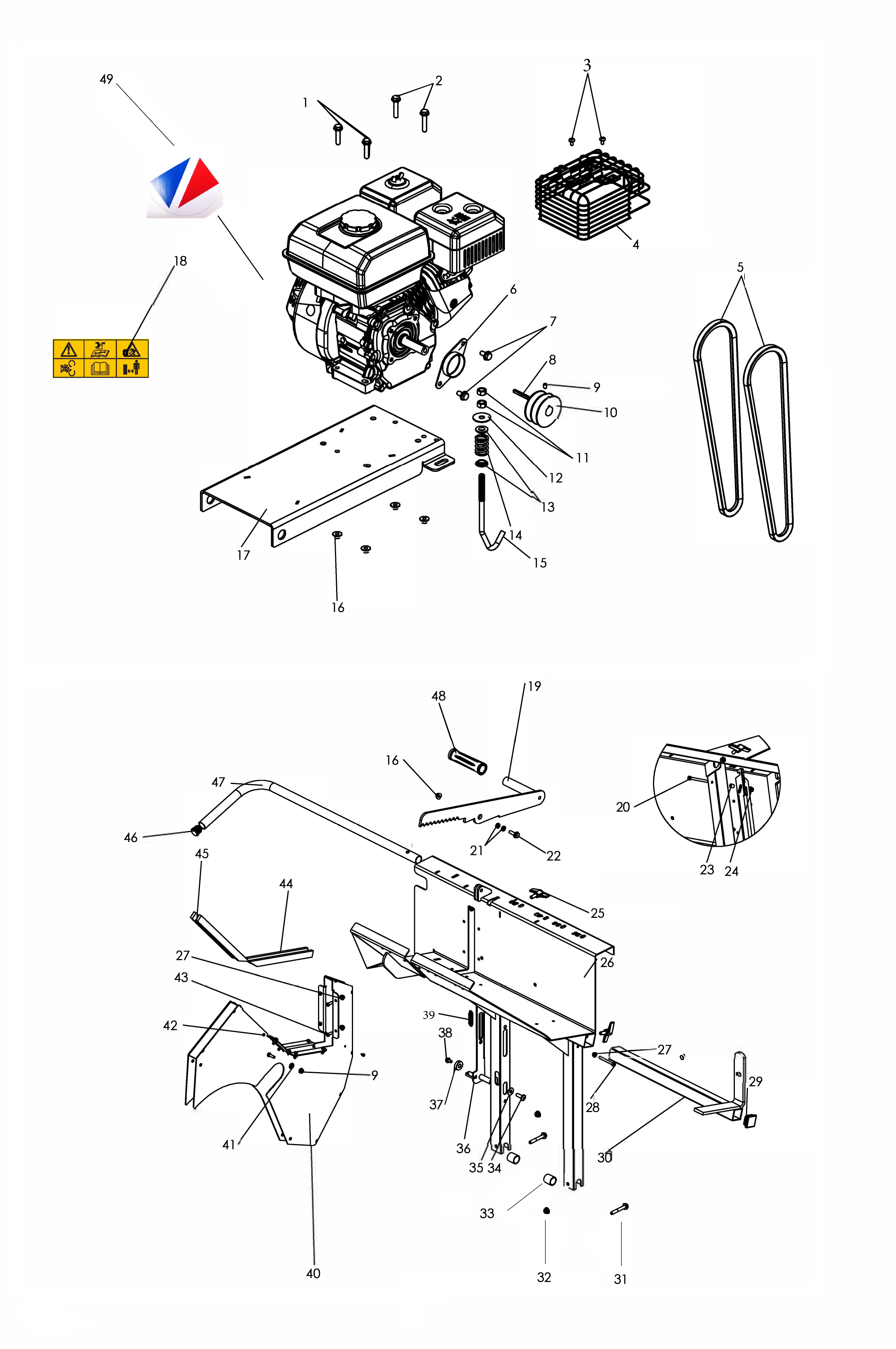

Vue éclatée CS 600 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300010834 VIS Disponible Voir la pièce
2 0300010817 VIS Disponible Voir la pièce
3 0300080501 VIS Nous contacter Voir la pièce
4 0330092003 GRILLE ECHAPPEMENT Disponible Voir la pièce
5 0306030107 Courroie Non reliée
6 1102000209 Protection arbre moteur Nous contacter Voir la pièce
7 0300010815 VIS Disponible Voir la pièce
8 0301040001 CLAVETTE Nous contacter Voir la pièce
9 0300040604 Vis Nous contacter Voir la pièce
9 0300040604 Vis Nous contacter Voir la pièce
10 0306060082 Pouile moteur double Non reliée
11 0300201002 ECROU Nous contacter Voir la pièce
12 0300411003 Rondelle Non reliée
13 0302020231 Entroise Nous contacter Voir la pièce
14 0305020028 Ressort Non reliée
15 0305030045 Tige tension de courroie Non reliée
16 0300260801 ECROU Nous contacter Voir la pièce
16 0300260801 ECROU Nous contacter Voir la pièce
17 1102000616 Support moteur Nous contacter Voir la pièce
18 0503000109 Sécurité scie Non reliée
19 1102032707 Griffe a buche Nous contacter Voir la pièce
20 0300010606 VIS Disponible Voir la pièce
21 0302020104 Rondelle Disponible Voir la pièce
22 0300010838 VIS H Disponible Voir la pièce
23 0302020307 Entretoise Non reliée
24 0300210604 ECROU Nous contacter Voir la pièce
25 0300800805 Poignee de serrage Non reliée
26 1102002722 Base chevalet Nous contacter Voir la pièce
27 0300210603 ECROU Nous contacter Voir la pièce
27 0300210603 ECROU Nous contacter Voir la pièce
28 0300020607 VIS Disponible Voir la pièce
29 0341000142 Embout tube Non reliée
30 1102005701 Option rallonge porte bouche Nous contacter Voir la pièce
31 0300010859 Vis Non reliée
32 0300210805 ECROU Disponible Voir la pièce
33 0302020242 Entroise Non reliée
34 0300100801 Vis Disponible Voir la pièce
35 0300400803 RONDELLE LARGE Non reliée
36 1102000220 Barre de verruillage Nous contacter Voir la pièce
37 0306010003 Entretoise Nous contacter Voir la pièce
38 0300010613 Vis Non reliée
39 0305010045 Ressort Non reliée
40 1102000621 Protege lame mobile Nous contacter Voir la pièce
41 0302020240 Entroise Non reliée
42 0300070302 Vis Non reliée
43 0300110605 Vis Non reliée
44 0302000027 Insert protection lame basse Non reliée
45 0302000026 Insert protection lame Non reliée
46 0341000073 EMBOUT ROND Non reliée
47 1102005705 Pige de coupe Nous contacter Voir la pièce
48 0341000036 POIGNEE CAOUTCHOUC Nous contacter Voir la pièce
49 0503130057 LOGO ST Non reliée

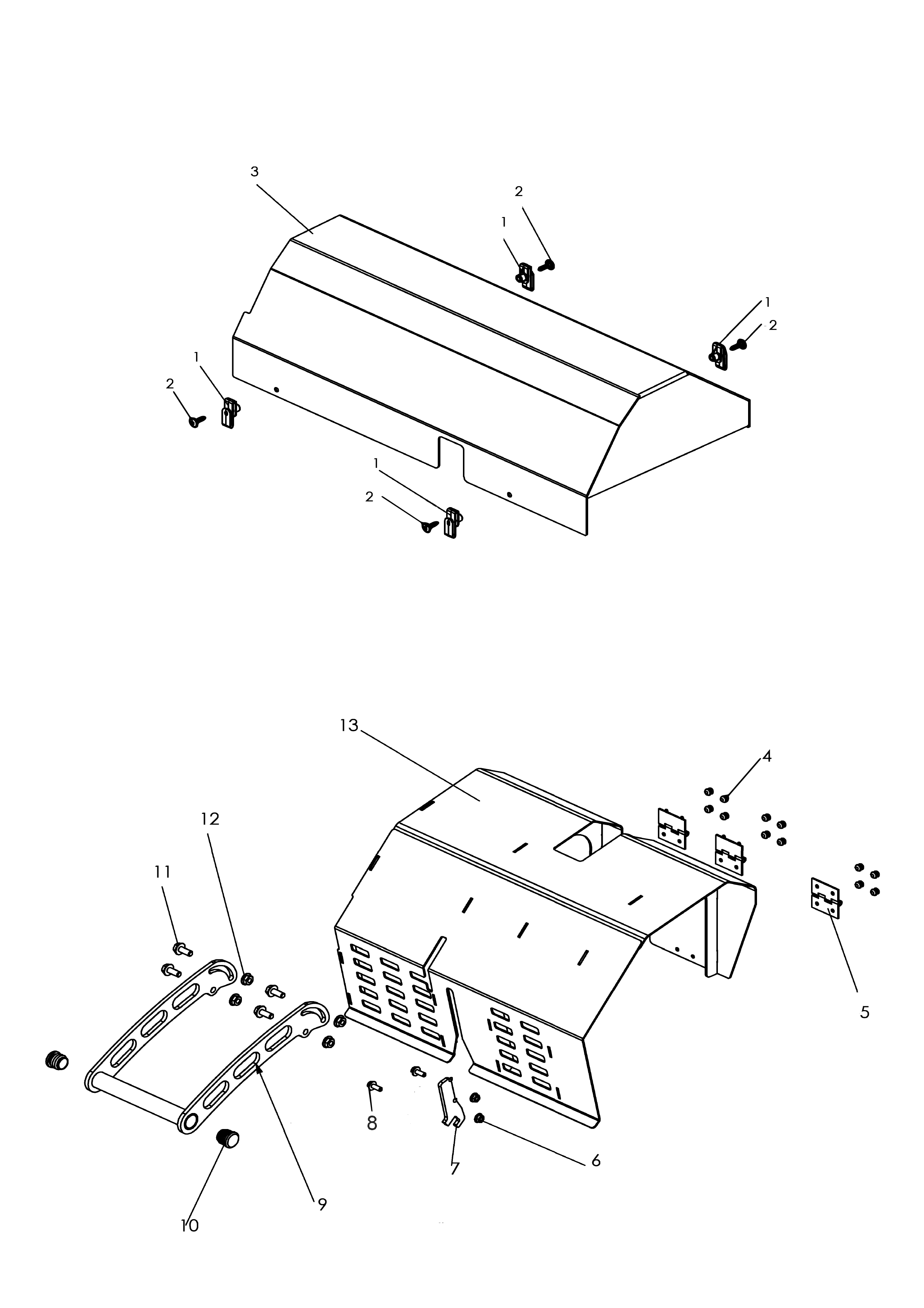

Vue éclatée CS 600 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0340000002 Attache Nous contacter Voir la pièce
1 0340000002 Attache Nous contacter Voir la pièce
1 0340000002 Attache Nous contacter Voir la pièce
1 0340000002 Attache Nous contacter Voir la pièce
2 0300080405 VIS TOLE Nous contacter Voir la pièce
2 0300080405 VIS TOLE Nous contacter Voir la pièce
2 0300080405 VIS TOLE Nous contacter Voir la pièce
2 0300080405 VIS TOLE Nous contacter Voir la pièce
3 1102005714 Capot arbre de trasmission Non reliée
4 0300500502 Rivet Nous contacter Voir la pièce
5 0301000032 Charniere Non reliée
6 0300260601 ECROU A EMBASE CRANTE Disponible Voir la pièce
7 0304000965 Crochet de verrouillage Non reliée
8 0300010609 VIS EMBASE CRANTEE Disponible Voir la pièce
9 1102032706 Poignee capot Nous contacter Voir la pièce
10 0341000073 EMBOUT ROND Non reliée
11 0300010816 VIS Non reliée
12 0300260801 ECROU Nous contacter Voir la pièce
13 1102035708 Capot Nous contacter Voir la pièce

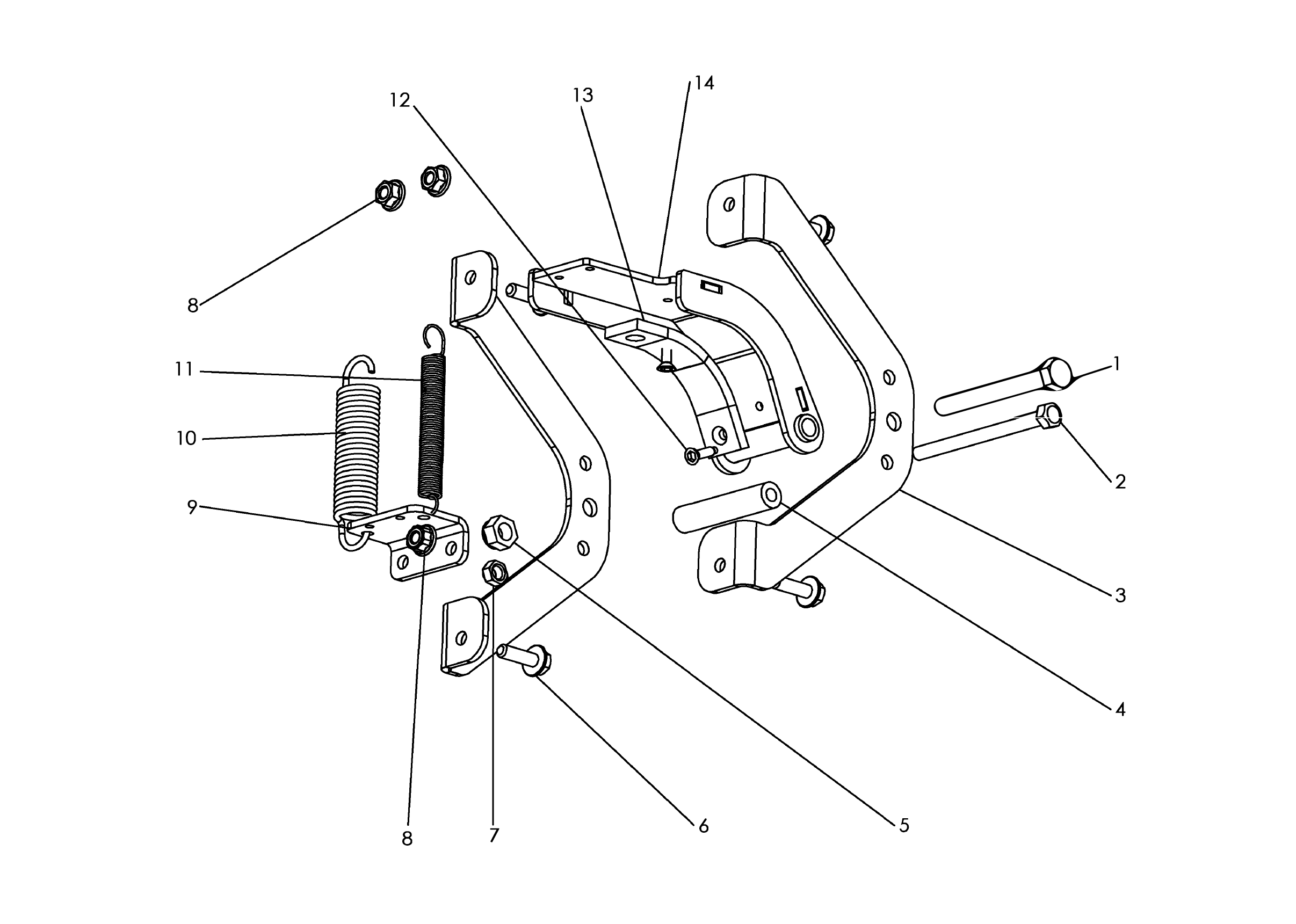

Vue éclatée CS 600 R

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300010813 VIS Disponible Voir la pièce
2 0300010624 Vis Non reliée
3 0304000987 Support Non reliée
4 0302020191 Entretoise Non reliée
5 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
6 0300010610 VIS Disponible Voir la pièce
7 0300210602 ECROU Non reliée
8 0300260601 ECROU A EMBASE CRANTE Disponible Voir la pièce
8 0300260601 ECROU A EMBASE CRANTE Disponible Voir la pièce
9 0304000986 Support Non reliée
10 0305010046 Ressort Non reliée
11 0305010001 RESSORT DE RAPPEL Disponible Voir la pièce
12 0300090411 VIS Nous contacter Voir la pièce
13 0302000033 Garniutre Non reliée
14 1102030303 Levier Nous contacter Voir la pièce
