Vue Éclatée CS 600 E
Retrouvez les pièces détachées, références et repères disponibles pour CS 600 E.

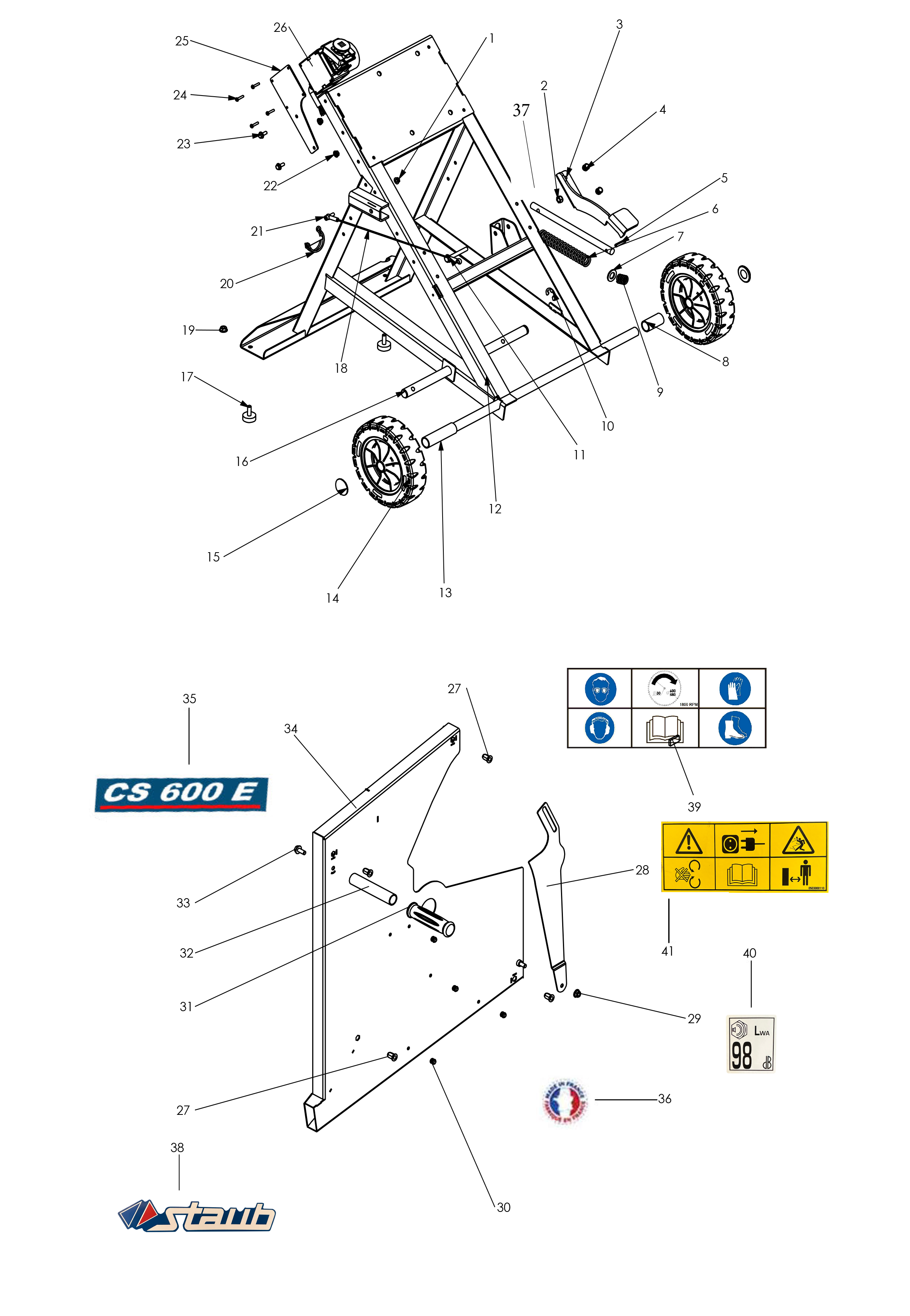

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300210603 | ECROU | Nous contacter | Voir la pièce |
| 2 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 3 | 1102040301 | Butee Verroulllage | Nous contacter | Voir la pièce |
| 4 | 0301000010 | Rivet | Nous contacter | Voir la pièce |
| 5 | 0301020006 | Goupille 6x30 | Nous contacter | Voir la pièce |
| 6 | 0305020024 | Ressort | Non reliée | |
| 7 | 0300401402 | Rondelle | Non reliée | |
| 8 | 0302020241 | Entroise | Non reliée | |
| 9 | 0305020025 | Ressort | Non reliée | |
| 10 | 0301070043 | ANNEAU ELASTIQUE | Nous contacter | Voir la pièce |
| 11 | 0300010842 | VIS | Disponible | Voir la pièce |
| 12 | 1102060609 | Axe chevallet | Non reliée | |
| 13 | 0302020310 | Chassis corniere | Non reliée | |
| 14 | 0309000033 | ROUE | Non reliée | |
| 15 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 16 | 0302010292 | Axe | Non reliée | |
| 17 | 0341000144 | Patin anti vibration | Non reliée | |
| 18 | 0308100006 | Cable de sécurité | Non reliée | |
| 19 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 20 | 0301010012 | Goupille | Non reliée | |
| 21 | 0300020602 | VIS | Disponible | Voir la pièce |
| 22 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 23 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 24 | 0300090403 | VIS | Disponible | Voir la pièce |
| 25 | 0304000964 | Support | Non reliée | |
| 26 | 0350070007 | Interrupteur + prise | Non reliée | |
| 27 | 0300600808 | Insert | Non reliée | |
| 27 | 0300600808 | Insert | Non reliée | |
| 28 | 0304000980 | Protection lame escamotable | Non reliée | |
| 29 | 0300210808 | Ecrou | Non reliée | |
| 30 | 0300500601 | RIVET | Disponible | Voir la pièce |
| 31 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 32 | 1102000202 | Poignee de transport | Nous contacter | Voir la pièce |
| 33 | 0300010816 | VIS | Non reliée | |
| 34 | 1102045702 | Carter lame fixe | Disponible | Voir la pièce |
| 35 | 0503130074 | Logo CS 600 E | Non reliée | |
| 36 | 0503000095 | LOGO France | Non reliée | |
| 37 | 0302010218 | Butee | Non reliée | |
| 38 | 0503010027 | Autocollant STAUB guidon | Non reliée | |
| 39 | 0503000146 | EPI scie | Non reliée | |
| 40 | 0503000079 | Etiquette "niveau bruit 98 db" | Nous contacter | Voir la pièce |
| 41 | 0503000109 | Sécurité scie | Non reliée |

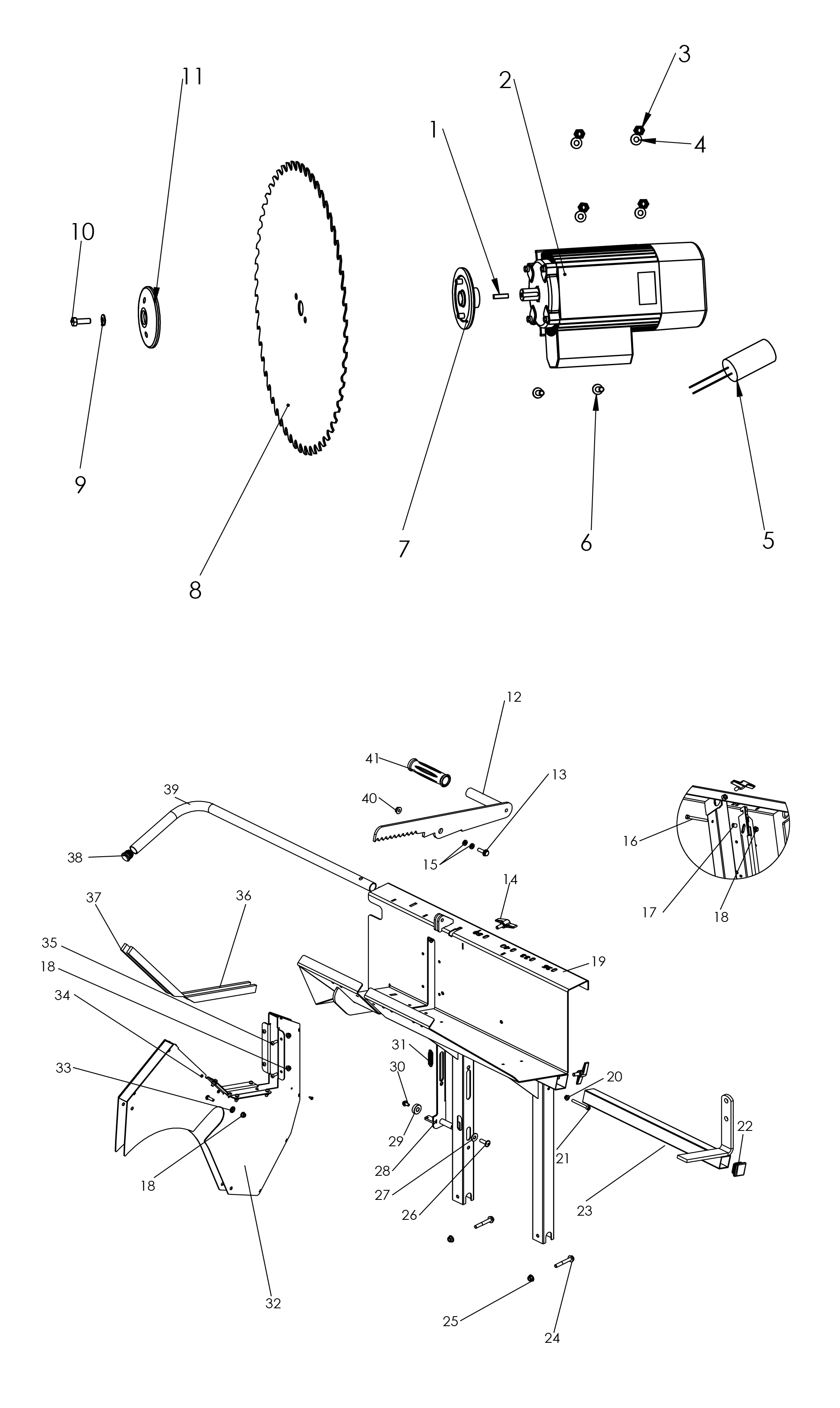

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0301040041 | Clavette | Non reliée | |
| 2 | 035005005 | Moteur electrique | Non reliée | |
| 3 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 4 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 5 | 0350040009 | Condesateur | Non reliée | |
| 6 | 0300011039 | VIS | Nous contacter | Voir la pièce |
| 7 | 0302030128 | Flasque interieur | Non reliée | |
| 8 | 0320080002 | Lame carbure | Non reliée | |
| 9 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 10 | 0300011015 | VIS | Disponible | Voir la pièce |
| 11 | 0302030127 | Flasque exterieur | Non reliée | |
| 12 | 1102032707 | Griffe a buche | Nous contacter | Voir la pièce |
| 13 | 0300010838 | VIS H | Disponible | Voir la pièce |
| 14 | 0300800805 | Poignee de serrage | Non reliée | |
| 15 | 0302020104 | Rondelle | Disponible | Voir la pièce |
| 16 | 0300010606 | VIS | Disponible | Voir la pièce |
| 17 | 0302020307 | Entretoise | Non reliée | |
| 18 | 0300210604 | ECROU | Nous contacter | Voir la pièce |
| 18 | 0300210604 | ECROU | Nous contacter | Voir la pièce |
| 18 | 0300210604 | ECROU | Nous contacter | Voir la pièce |
| 19 | 1102002722 | Base chevalet | Nous contacter | Voir la pièce |
| 20 | 0300210603 | ECROU | Nous contacter | Voir la pièce |
| 21 | 0300020607 | VIS | Disponible | Voir la pièce |
| 22 | 0341000142 | Embout tube | Non reliée | |
| 23 | 1102005701 | Option rallonge porte bouche | Nous contacter | Voir la pièce |
| 24 | 0300010859 | Vis | Non reliée | |
| 25 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 26 | 0300100801 | Vis | Disponible | Voir la pièce |
| 27 | 0300400803 | RONDELLE LARGE | Non reliée | |
| 28 | 1102000220 | Barre de verruillage | Nous contacter | Voir la pièce |
| 29 | 0306010003 | Entretoise | Nous contacter | Voir la pièce |
| 30 | 0300010613 | Vis | Non reliée | |
| 31 | 0305010045 | Ressort | Non reliée | |
| 32 | 1102000621 | Protege lame mobile | Nous contacter | Voir la pièce |
| 33 | 0302020240 | Entroise | Non reliée | |
| 34 | 0300070302 | Vis | Non reliée | |
| 35 | 0300210603 | ECROU | Nous contacter | Voir la pièce |
| 36 | 0302000027 | Insert protection lame basse | Non reliée | |
| 37 | 0302000026 | Insert protection lame | Non reliée | |
| 38 | 0341000073 | EMBOUT ROND | Non reliée | |
| 39 | 1102005705 | Pige de coupe | Nous contacter | Voir la pièce |
| 40 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 41 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |

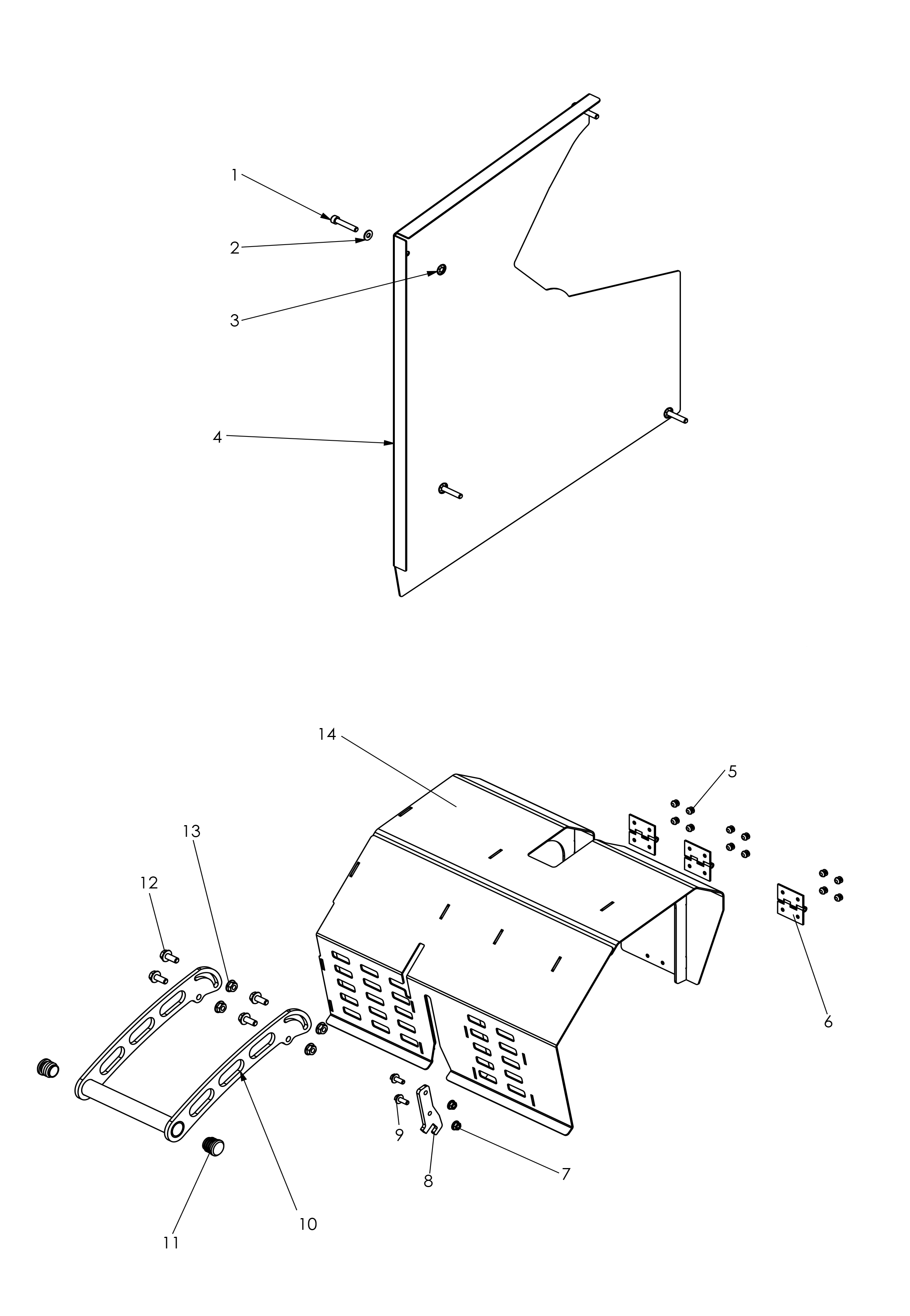

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300020810 | Vis | Non reliée | |
| 2 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 3 | 0300460801 | RONDELLE STARLOCK | Disponible | Voir la pièce |
| 4 | 1102005719 | Carter protect lame amovible | Disponible | Voir la pièce |
| 5 | 0300500502 | Rivet | Nous contacter | Voir la pièce |
| 6 | 0301000032 | Charniere | Non reliée | |
| 7 | 0300260601 | ECROU A EMBASE CRANTE | Disponible | Voir la pièce |
| 8 | 0304000965 | Crochet de verrouillage | Non reliée | |
| 9 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 10 | 1102032706 | Poignee capot | Nous contacter | Voir la pièce |
| 11 | 0341000073 | EMBOUT ROND | Non reliée | |
| 12 | 0300010816 | VIS | Non reliée | |
| 13 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 14 | 1102035708 | Capot | Nous contacter | Voir la pièce |
