Vue Éclatée CS 500 E
Retrouvez les pièces détachées, références et repères disponibles pour CS 500 E.

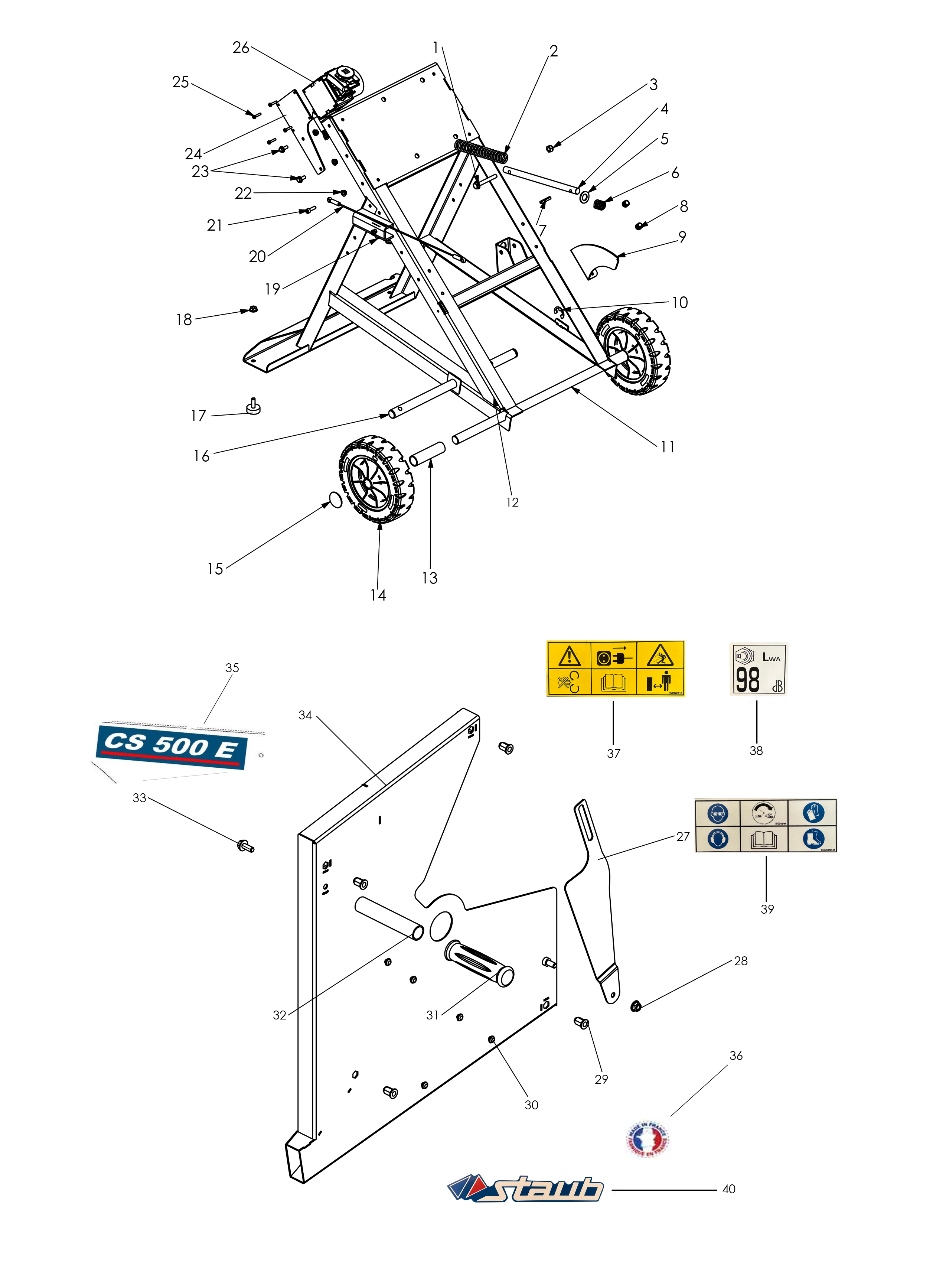

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300010842 | VIS | Disponible | Voir la pièce |
| 2 | 0305020024 | Ressort | Non reliée | |
| 3 | 0300210802 | ECROU FREIN BORGNE | Nous contacter | Voir la pièce |
| 4 | 0302010290 | Butee | Non reliée | |
| 5 | 0300401402 | Rondelle | Non reliée | |
| 6 | 0305020025 | Ressort | Non reliée | |
| 8 | 0301000010 | Rivet | Nous contacter | Voir la pièce |
| 9 | 1102060308 | Equerre Verrouillage | Nous contacter | Voir la pièce |
| 10 | 0301070043 | ANNEAU ELASTIQUE | Nous contacter | Voir la pièce |
| 11 | 1103060006 | Anneau elastique | Nous contacter | Voir la pièce |
| 12 | 1102060609 | Axe chevallet | Non reliée | |
| 13 | 0302020310 | Chassis corniere | Non reliée | |
| 14 | 0309000033 | ROUE | Non reliée | |
| 15 | 0300702001 | ENJOLIVEUR | Nous contacter | Voir la pièce |
| 16 | 0302010292 | Axe | Non reliée | |
| 17 | 0341000144 | Patin anti vibration | Non reliée | |
| 18 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 19 | 0301010012 | Goupille | Non reliée | |
| 20 | 0308100006 | Cable de sécurité | Non reliée | |
| 21 | 0300020602 | VIS | Disponible | Voir la pièce |
| 22 | 0300210603 | ECROU | Nous contacter | Voir la pièce |
| 23 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 24 | 0304000964 | Support | Non reliée | |
| 25 | 0300090403 | VIS | Disponible | Voir la pièce |
| 26 | 0350070007 | Interrupteur + prise | Non reliée | |
| 27 | 0304000941 | Protection lame escamotable | Non reliée | |
| 28 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 29 | 0300600808 | Insert | Non reliée | |
| 30 | 0300500601 | RIVET | Disponible | Voir la pièce |
| 31 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 32 | 1102000202 | Poignee de transport | Nous contacter | Voir la pièce |
| 33 | 0300010816 | VIS | Non reliée | |
| 34 | 1102065705 | Carter lame fixe | Nous contacter | Voir la pièce |
| 35 | 0503130071 | Logo CS 500 E | Non reliée | |
| 36 | 0503000095 | LOGO France | Non reliée | |
| 37 | 0503000110 | Sécurité scie | Non reliée | |
| 38 | 0503000079 | Etiquette "niveau bruit 98 db" | Nous contacter | Voir la pièce |
| 39 | 0503000145 | EPI scie | Non reliée | |
| 40 | 0503010027 | Autocollant STAUB guidon | Non reliée |

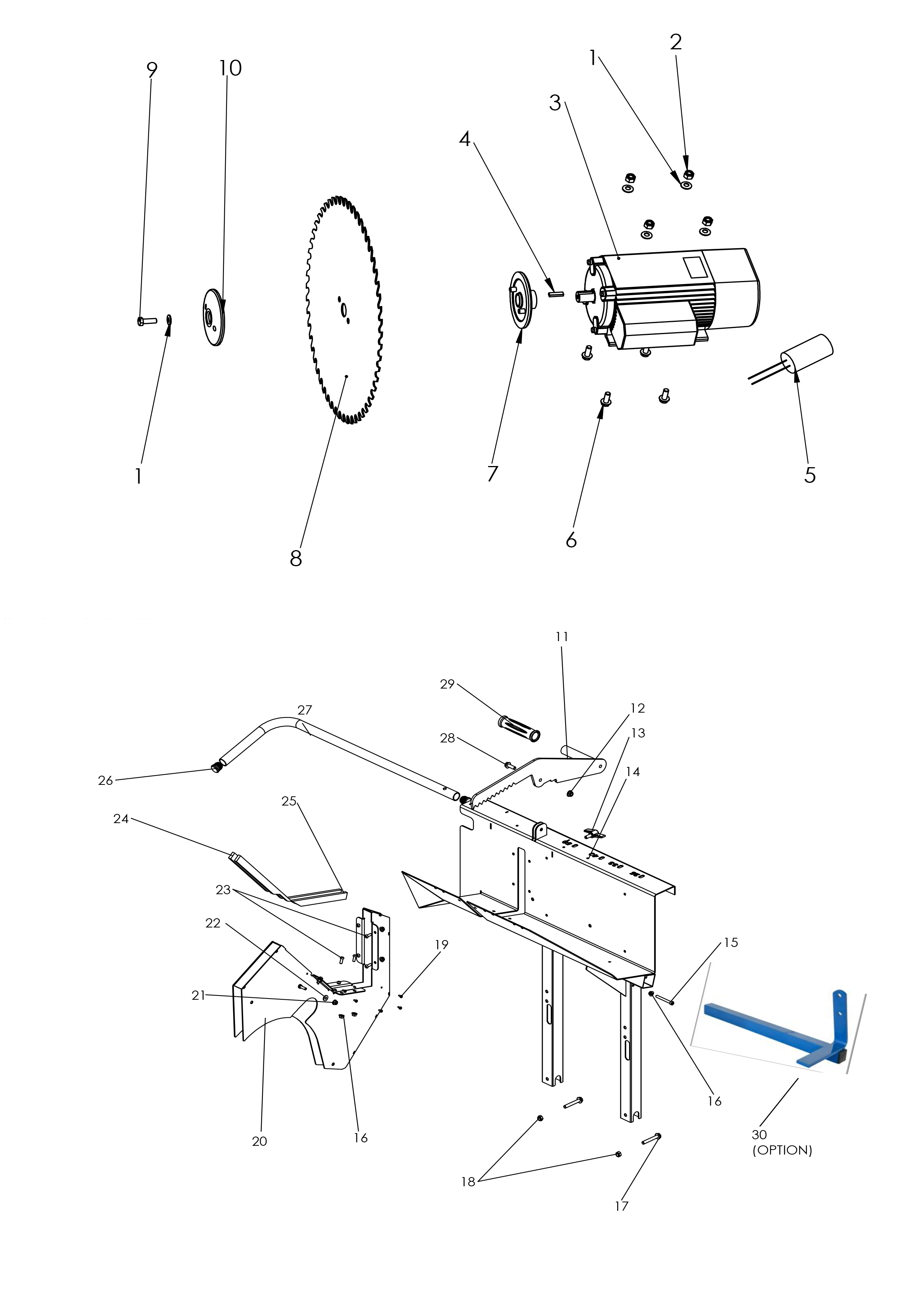

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 1 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 2 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 3 | 0350050005 | Moteur electriques | Non reliée | |
| 4 | 0301040041 | Clavette | Non reliée | |
| 5 | 0350040009 | Condesateur | Non reliée | |
| 6 | 0300011039 | VIS | Nous contacter | Voir la pièce |
| 7 | 0302030128 | Flasque interieur | Non reliée | |
| 8 | 0320080004 | Lame carbure | Non reliée | |
| 9 | 0300011015 | VIS | Disponible | Voir la pièce |
| 10 | 0302030127 | Flasque exterieur | Non reliée | |
| 11 | 1102062710 | Griffe a buche | Nous contacter | Voir la pièce |
| 12 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 13 | 0300800805 | Poignee de serrage | Non reliée | |
| 14 | 1102062701 | Chevalet | Non reliée | |
| 15 | 0300020607 | VIS | Disponible | Voir la pièce |
| 16 | 0300210603 | ECROU | Nous contacter | Voir la pièce |
| 16 | 0300210603 | ECROU | Nous contacter | Voir la pièce |
| 17 | 0300010837 | VIS | Nous contacter | Voir la pièce |
| 18 | 0300210801 | Ecrou | Non reliée | |
| 19 | 0300070302 | Vis | Non reliée | |
| 20 | 1102060607 | Protege lame mobile | Nous contacter | Voir la pièce |
| 21 | 0300210604 | ECROU | Nous contacter | Voir la pièce |
| 22 | 0302020240 | Entroise | Non reliée | |
| 23 | 0300110605 | Vis | Non reliée | |
| 24 | 0302000031 | Insert protection lame | Non reliée | |
| 25 | 0302000030 | Insert protection lame basse | Non reliée | |
| 26 | 0341000073 | EMBOUT ROND | Non reliée | |
| 27 | 1102005705 | Pige de coupe | Nous contacter | Voir la pièce |
| 28 | 0300010838 | VIS H | Disponible | Voir la pièce |
| 29 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 30 | 1102005701 | Option rallonge porte bouche | Nous contacter | Voir la pièce |

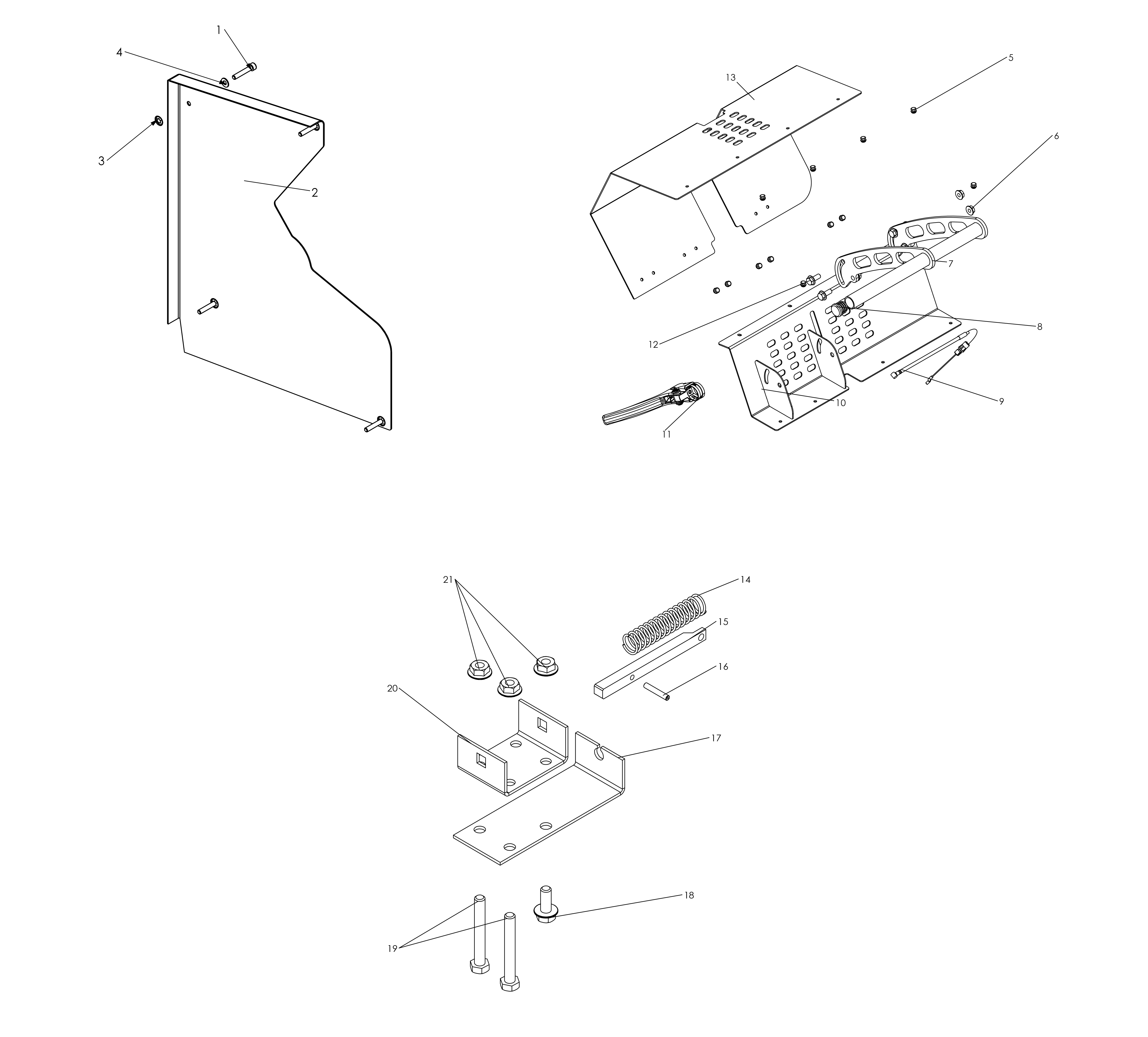

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300020810 | Vis | Non reliée | |
| 2 | 1102065706 | Carter protection | Nous contacter | Voir la pièce |
| 3 | 0300460801 | RONDELLE STARLOCK | Disponible | Voir la pièce |
| 4 | 0300400802 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 5 | 0301000018 | RIVET | Disponible | Voir la pièce |
| 6 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 7 | 1102062704 | Piognee capot | Nous contacter | Voir la pièce |
| 8 | 0341000073 | EMBOUT ROND | Non reliée | |
| 9 | 0308030008 | CABLE REGLABLE HAUTEUR | Nous contacter | Voir la pièce |
| 10 | 1102065702 | Carter fixe | Nous contacter | Voir la pièce |
| 11 | 0307020044 | Manette | Non reliée | |
| 12 | 0300010816 | VIS | Non reliée | |
| 13 | 1102065703 | Carter | Nous contacter | Voir la pièce |
| 14 | 0305020001 | RESSORT | Disponible | Voir la pièce |
| 15 | 0302010030 | AXE DE RELEVAGE | Nous contacter | Voir la pièce |
| 16 | 0301020002 | GOUPILLE | Nous contacter | Voir la pièce |
| 17 | 4002040104 | SUPPORT | Nous contacter | Voir la pièce |
| 18 | 0300010816 | VIS | Non reliée | |
| 19 | 0300010811 | Vis | Nous contacter | Voir la pièce |
| 20 | 4002000102 | SUPPORT | Nous contacter | Voir la pièce |
| 21 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
