Vue Éclatée BLIZZARD 95/16 KH (K1600AVD)
Retrouvez les pièces détachées, références et repères disponibles pour BLIZZARD 95/16 KH (K1600AVD).

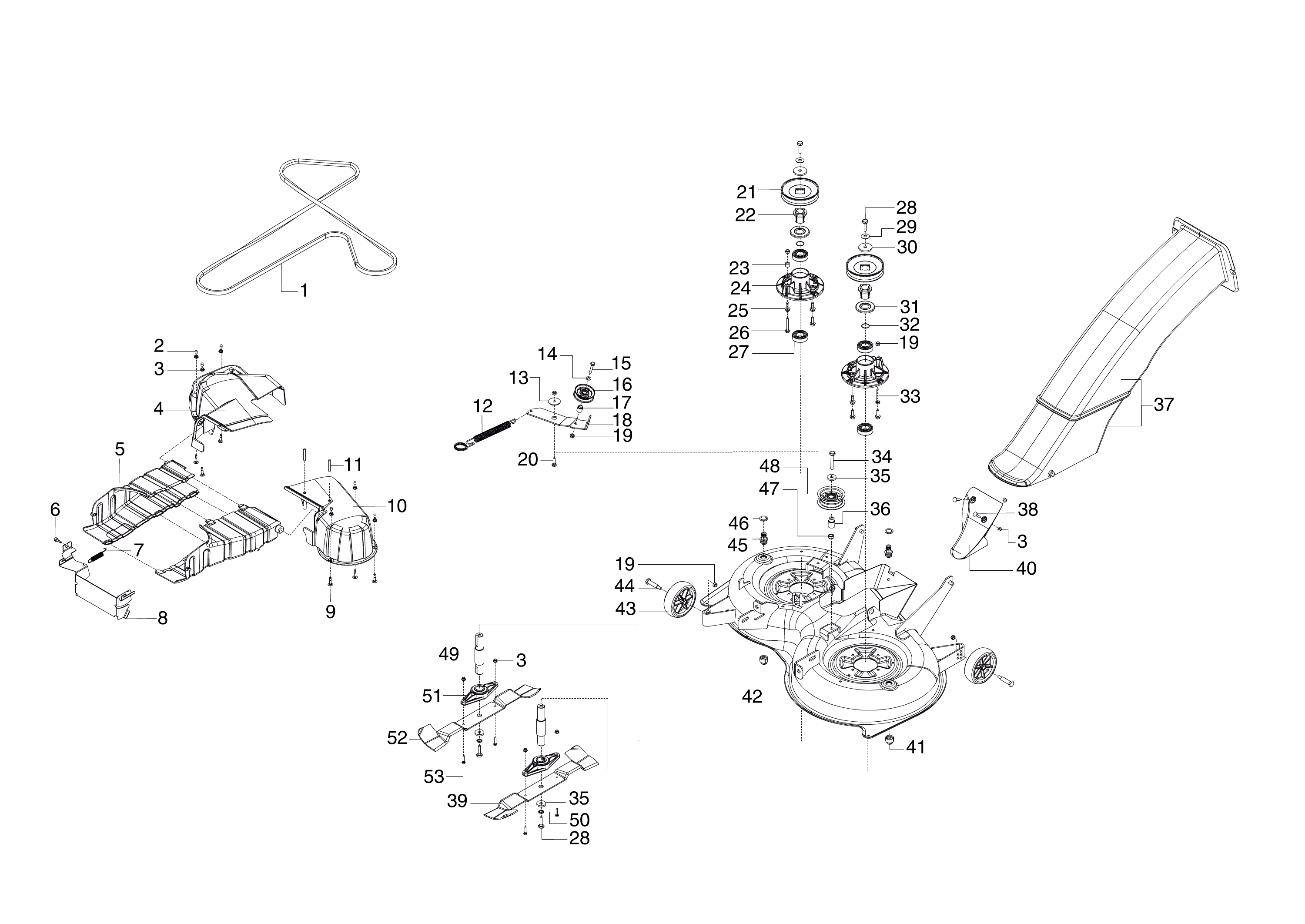

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK473441 | Courroie | Disponible | Voir la pièce |
| 2 | AK471094 | Goupille | Nous contacter | Voir la pièce |
| 3 | AK705657 | Écrou | Disponible | Voir la pièce |
| 3 | AK705657 | Écrou | Disponible | Voir la pièce |
| 3 | AK705657 | Écrou | Disponible | Voir la pièce |
| 4 | AK473444 | Couverture | Nous contacter | Voir la pièce |
| 5 | AK47358201 | Protection | Disponible | Voir la pièce |
| 6 | AK473515 | Vis | Non reliée | |
| 7 | AK473415 | Ressort | Disponible | Voir la pièce |
| 8 | AK47340301 | Protection | Disponible | Voir la pièce |
| 9 | AK471070 | Vis | Disponible | Voir la pièce |
| 10 | AK473443 | Protection | Nous contacter | Voir la pièce |
| 11 | 68160033 | Jeu entretoise | Nous contacter | Voir la pièce |
| 12 | AK473209 | Ressort | Nous contacter | Voir la pièce |
| 13 | AK514220 | Rondelle | Disponible | Voir la pièce |
| 14 | AK704538 | Rondelle | Disponible | Voir la pièce |
| 15 | AK701521 | Vis | Nous contacter | Voir la pièce |
| 16 | AK464453 | Poulie | Disponible | Voir la pièce |
| 17 | AK514216 | Entretoise | Disponible | Voir la pièce |
| 18 | AK473606 | Etrier | Disponible | Voir la pièce |
| 19 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 19 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 19 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 20 | AK704545 | Vis | Nous contacter | Voir la pièce |
| 21 | AK468116 | Poulie | Disponible | Voir la pièce |
| 22 | AK468102 | Support | Disponible | Voir la pièce |
| 23 | AK47365230 | Entretoise | Disponible | Voir la pièce |
| 24 | AK452585 | Bride | Disponible | Voir la pièce |
| 25 | AK458568R | Vis | Nous contacter | Voir la pièce |
| 26 | AK701704 | Vis | Disponible | Voir la pièce |
| 27 | AK476634 | Roulement | Disponible | Voir la pièce |
| 28 | AK705360 | Vis | Disponible | Voir la pièce |
| 28 | AK705360 | Vis | Disponible | Voir la pièce |
| 29 | AK705284 | Rondelle | Disponible | Voir la pièce |
| 30 | AK468101 | Rondelle | Disponible | Voir la pièce |
| 31 | AK468353 | Joint | Disponible | Voir la pièce |
| 32 | AK464555 | Bague | Disponible | Voir la pièce |
| 33 | AK701011 | Vis | Disponible | Voir la pièce |
| 34 | 68160033 | Jeu entretoise | Nous contacter | Voir la pièce |
| 35 | AK51524630 | Rondelle | Nous contacter | Voir la pièce |
| 35 | AK51524630 | Rondelle | Nous contacter | Voir la pièce |
| 36 | 68160033 | Jeu entretoise | Nous contacter | Voir la pièce |
| 37 | AK473668 | Tunnel | Nous contacter | Voir la pièce |
| 38 | AK701673 | Vis | Disponible | Voir la pièce |
| 39 | AK461742R | Lame | Nous contacter | Voir la pièce |
| 40 | AK468104 | Support | Disponible | Voir la pièce |
| 41 | AK321182 | Écrou | Disponible | Voir la pièce |
| 42 | AK47318701 | Plateau de coupe | Nous contacter | Voir la pièce |
| 43 | AK514887 | Roue de coupe | Nous contacter | Voir la pièce |
| 44 | AK521110 | Vis | Disponible | Voir la pièce |
| 45 | AK321347 | Pivot | Disponible | Voir la pièce |
| 46 | AK522575 | Rondelle | Disponible | Voir la pièce |
| 47 | AK703813 | Ecrou | Disponible | Voir la pièce |
| 48 | AK473402 | Poulie | Disponible | Voir la pièce |
| 49 | AK46835530 | Arbre | Disponible | Voir la pièce |
| 50 | AK702254 | Rondelle | Nous contacter | Voir la pièce |
| 51 | AK473337 | Moyeu | Nous contacter | Voir la pièce |
| 52 | AK461743R | Lame | Nous contacter | Voir la pièce |
| 53 | AK700702 | Vis | Disponible | Voir la pièce |

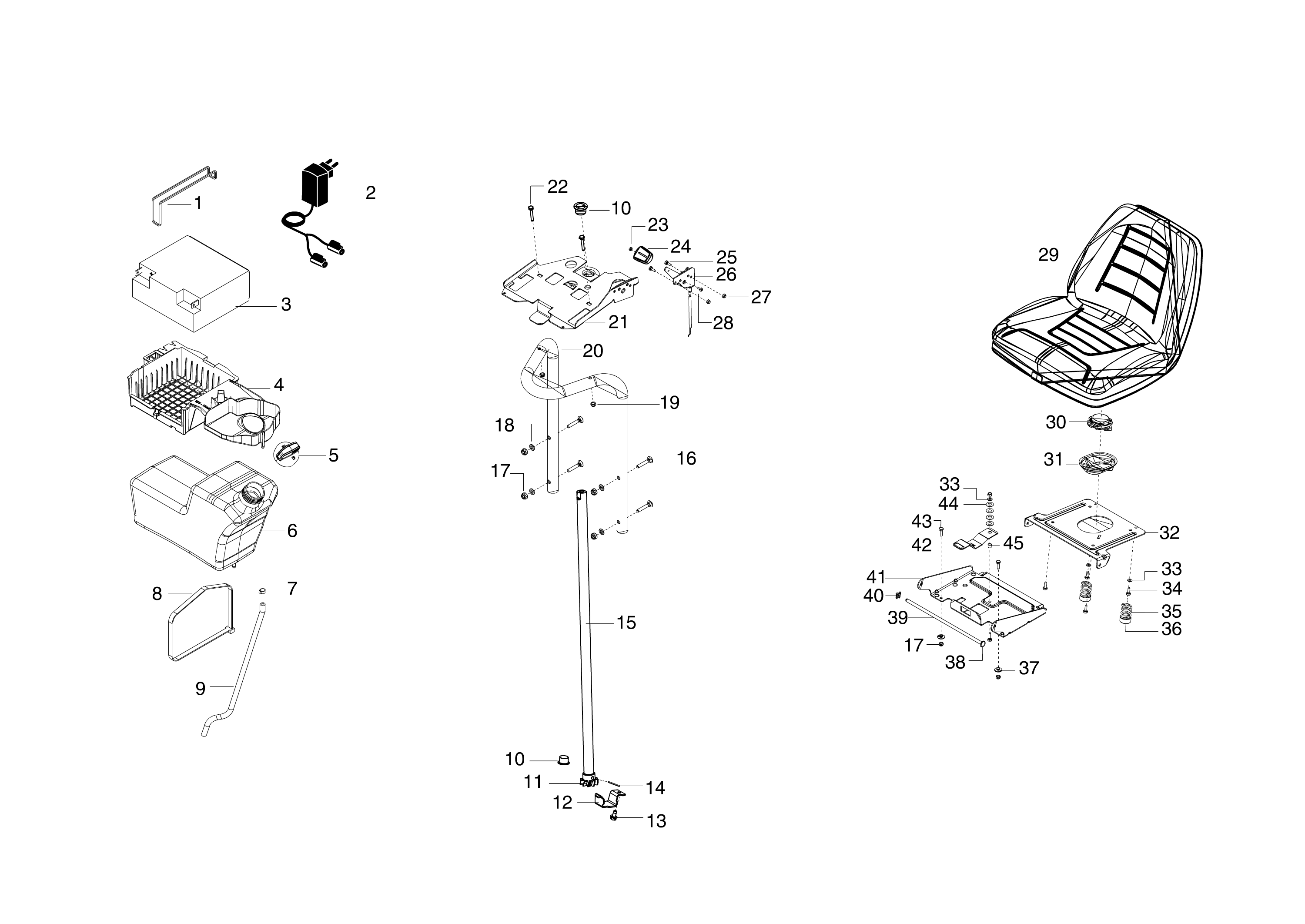

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK514818 | Support | Nous contacter | Voir la pièce |
| 2 | 68130481 | Charge batterie | Disponible | Voir la pièce |
| 3 | 68130586R | Batterie | Nous contacter | Voir la pièce |
| 4 | AK47344901 | Support | Nous contacter | Voir la pièce |
| 5 | AK476109 | Bouchon | Nous contacter | Voir la pièce |
| 6 | AK493094 | Réservoir | Nous contacter | Voir la pièce |
| 7 | AK544515 | Bande | Nous contacter | Voir la pièce |
| 8 | AK468820 | Joint | Disponible | Voir la pièce |
| 9 | AK468778 | Pot d | Disponible | Voir la pièce |
| 10 | AK514197 | Bouchon | Disponible | Voir la pièce |
| 10 | AK514197 | Bouchon | Disponible | Voir la pièce |
| 11 | AK51400930 | Colonne de direction | Disponible | Voir la pièce |
| 12 | AK473174 | Etrier | Disponible | Voir la pièce |
| 13 | AK544578 | Vis | Disponible | Voir la pièce |
| 14 | AK704275 | Goupille | Disponible | Voir la pièce |
| 15 | AK47333130 | Arbre | Disponible | Voir la pièce |
| 16 | AK705614 | Vis | Nous contacter | Voir la pièce |
| 17 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 17 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 18 | AK701765 | Rondelle | Nous contacter | Voir la pièce |
| 19 | AK704536 | Écrou | Disponible | Voir la pièce |
| 20 | AK47333330 | Support | Nous contacter | Voir la pièce |
| 21 | AK473496 | Supporte panneau | Nous contacter | Voir la pièce |
| 22 | AK701489 | Vis | Nous contacter | Voir la pièce |
| 23 | AK700105 | Écrou | Disponible | Voir la pièce |
| 24 | AK476157 | Poignée | Disponible | Voir la pièce |
| 25 | AK701172 | Vis | Disponible | Voir la pièce |
| 26 | AK468779 | Accélérateur | Disponible | Voir la pièce |
| 27 | AK700119 | Écrou | Disponible | Voir la pièce |
| 28 | AK701776 | Vis | Disponible | Voir la pièce |
| 29 | AK476111 | Siégé | Nous contacter | Voir la pièce |
| 30 | AK468231 | Interrupteur | Nous contacter | Voir la pièce |
| 31 | AK468890 | Reservoir | Nous contacter | Voir la pièce |
| 32 | AK46822901 | Plaquette | Nous contacter | Voir la pièce |
| 33 | AK704538 | Rondelle | Disponible | Voir la pièce |
| 33 | AK704538 | Rondelle | Disponible | Voir la pièce |
| 34 | AK704546 | Vis | Disponible | Voir la pièce |
| 35 | AK468230 | Ressort | Disponible | Voir la pièce |
| 36 | AK514346 | Bouchon | Disponible | Voir la pièce |
| 37 | AK47331430 | Entretoise | Nous contacter | Voir la pièce |
| 38 | AK468697 | Bouchon | Nous contacter | Voir la pièce |
| 39 | AK46822830 | Tige | Nous contacter | Voir la pièce |
| 40 | AK531820 | Arrêt | Disponible | Voir la pièce |
| 41 | AK47331301 | Support | Nous contacter | Voir la pièce |
| 42 | AK46822701 | Etrier | Nous contacter | Voir la pièce |
| 43 | AK704545 | Vis | Nous contacter | Voir la pièce |
| 44 | AK700507 | Rondelle | Nous contacter | Voir la pièce |
| 45 | AK46834830 | Entretoise | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150654 | Pivot | Nous contacter | Voir la pièce |
| 2 | L66150393 | Vis | Disponible | Voir la pièce |
| 3 | L66150822 | Goujon | Disponible | Voir la pièce |
| 4 | L66150800 | Joint | Disponible | Voir la pièce |
| 5 | 3055122R | Bougie | Nous contacter | Voir la pièce |
| 6 | L66150818 | Boulon | Nous contacter | Voir la pièce |
| 7 | L66151483 | Jeu couvercle | Non reliée | |
| 8 | L66150750 | Couvercle | Disponible | Voir la pièce |
| 9 | L66150747 | Kit joints | Disponible | Voir la pièce |
| 9 | L66150747 | Kit joints | Disponible | Voir la pièce |
| 9 | L66150747 | Kit joints | Disponible | Voir la pièce |
| 10 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
| 10 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
| 10 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
| 10 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
| 10 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150771 | Ventilateur | Disponible | Voir la pièce |
| 2 | L66150802 | Poulie | Nous contacter | Voir la pièce |
| 3 | L66150823 | Écrou | Nous contacter | Voir la pièce |
| 4 | L66150803 | Couvercle | Disponible | Voir la pièce |
| 5 | L66150775 | Capot | Disponible | Voir la pièce |
| 6 | L66150815 | Boulon | Nous contacter | Voir la pièce |
| 7 | L66150774 | Protection | Nous contacter | Voir la pièce |
| 8 | L66150464 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150807 | Redresseur | Nous contacter | Voir la pièce |
| 2 | L66150464 | Vis | Disponible | Voir la pièce |
| 3 | L66150812 | Crochet | Disponible | Voir la pièce |
| 4 | L66150805 | Plaquette | Disponible | Voir la pièce |
| 5 | L66150816 | Boulon | Nous contacter | Voir la pièce |
| 6 | L66150804 | Volant | Nous contacter | Voir la pièce |
| 7 | L66150817 | Boulon | Disponible | Voir la pièce |
| 8 | L66150814 | Câble de masse | Nous contacter | Voir la pièce |
| 9 | L66150810 | Capot de bougie | Nous contacter | Voir la pièce |
| 10 | L66151488 | Bobine | Disponible | Voir la pièce |
| 11 | L66150778 | Clip | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151490 | Levier starter | Nous contacter | Voir la pièce |
| 2 | L66150808 | Etrier | Nous contacter | Voir la pièce |
| 3 | L66150821 | Boulon | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66150796 | Commande | Disponible | Voir la pièce |
| 3 | L66150393 | Vis | Disponible | Voir la pièce |
| 4 | L66150792 | Ressort | Disponible | Voir la pièce |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 6 | L66150793 | Arbre régulateur | Nous contacter | Voir la pièce |
| 7 | L66150382 | Vis | Disponible | Voir la pièce |
| 8 | L66150791 | Rod du gouverneur | Disponible | Voir la pièce |
| 9 | L66150790 | Câble starter | Disponible | Voir la pièce |
| 10 | L66150813 | Boulon | Disponible | Voir la pièce |
| 11 | L66150789 | Plaquette | Disponible | Voir la pièce |
| 12 | L66150795 | Levier accélérateur | Disponible | Voir la pièce |

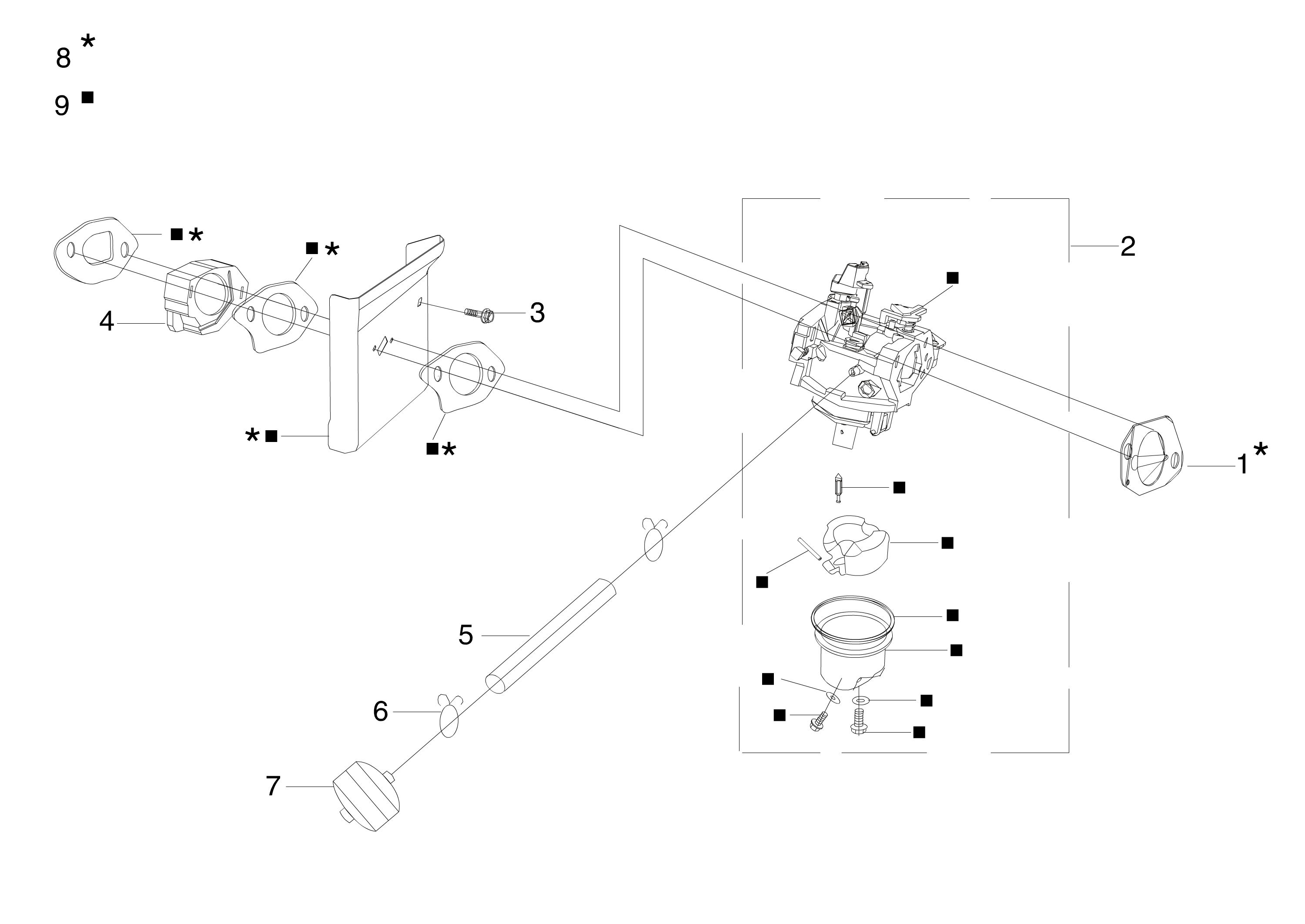

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150787 | Joint | Disponible | Voir la pièce |
| 2 | L66150777 | Kit carburateur | Disponible | Voir la pièce |
| 3 | L66150464 | Vis | Disponible | Voir la pièce |
| 4 | L66150788 | Bride termique | Disponible | Voir la pièce |
| 5 | L66150832 | Tuyau | Nous contacter | Voir la pièce |
| 6 | L66150749 | Tuyau | Disponible | Voir la pièce |
| 7 | L66151503 | Filtre Carburant | Disponible | Voir la pièce |
| 8 | L66150747 | Kit joints | Disponible | Voir la pièce |
| 8 | L66150747 | Kit joints | Disponible | Voir la pièce |
| 8 | L66150747 | Kit joints | Disponible | Voir la pièce |
| 8 | L66150747 | Kit joints | Disponible | Voir la pièce |
| 8 | L66150747 | Kit joints | Disponible | Voir la pièce |
| 8 | L66150747 | Kit joints | Disponible | Voir la pièce |
| 9 | L66150785 | Kit réparation | Disponible | Voir la pièce |
| 9 | L66150785 | Kit réparation | Disponible | Voir la pièce |
| 9 | L66150785 | Kit réparation | Disponible | Voir la pièce |
| 9 | L66150785 | Kit réparation | Disponible | Voir la pièce |
| 9 | L66150785 | Kit réparation | Disponible | Voir la pièce |
| 9 | L66150785 | Kit réparation | Disponible | Voir la pièce |
| 9 | L66150785 | Kit réparation | Disponible | Voir la pièce |
| 9 | L66150785 | Kit réparation | Disponible | Voir la pièce |
| 9 | L66150785 | Kit réparation | Disponible | Voir la pièce |
| 9 | L66150785 | Kit réparation | Disponible | Voir la pièce |
| 9 | L66150785 | Kit réparation | Disponible | Voir la pièce |
| 9 | L66150785 | Kit réparation | Disponible | Voir la pièce |
| 9 | L66150785 | Kit réparation | Disponible | Voir la pièce |
| 9 | L66150785 | Kit réparation | Disponible | Voir la pièce |
| 9 | L66150785 | Kit réparation | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150799 | Filtre | Non reliée | |
| 2 | L66150801 | Boulon | Nous contacter | Voir la pièce |
| 3 | L66150798 | Kit filtre | Disponible | Voir la pièce |
| 4 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 5 | L66150453 | Vis | Disponible | Voir la pièce |
| 6 | L66150786 | Filtre | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150782 | Kit soupape succion/évacuation | Disponible | Voir la pièce |
| 2 | L66150560 | Guide | Disponible | Voir la pièce |
| 3 | L66150561 | Bague d | Disponible | Voir la pièce |
| 4 | L66150559 | Ressort | Disponible | Voir la pièce |
| 5 | L66150558 | Arret | Nous contacter | Voir la pièce |
| 6 | L66150557 | Soupape | Disponible | Voir la pièce |
| 7 | L66150763 | Balancier | Disponible | Voir la pièce |
| 7 | L66150763 | Balancier | Disponible | Voir la pièce |
| 8 | L66150766 | Tôle | Disponible | Voir la pièce |
| 9 | L66150764 | Tige balancier | Disponible | Voir la pièce |
| 10 | L66150765 | Guide | Nous contacter | Voir la pièce |
| 11 | L66150762 | Arbre à cames | Disponible | Voir la pièce |
| 12 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
| 12 | L66150748 | Couvercle compl. | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150755 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150669 | Bague | Nous contacter | Voir la pièce |
| 3 | L66150754 | Piston complet | Nous contacter | Voir la pièce |
| 4 | L66150693 | Axe piston | Nous contacter | Voir la pièce |
| 5 | L66150758 | Bielle cpl. | Disponible | Voir la pièce |
| 6 | L66150759 | Boulon | Nous contacter | Voir la pièce |
| 7 | L66150760 | Vilebrequin | Disponible | Voir la pièce |
| 8 | L66150761 | Balancier | Nous contacter | Voir la pièce |
| 9 | L66150825 | Rondelle | Nous contacter | Voir la pièce |
| 10 | L66150757 | Balancier | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66150768 | Couvercle pompe à huile | Disponible | Voir la pièce |
| 3 | L66150756 | Bague d | Disponible | Voir la pièce |
| 4 | L66150738 | Couvercle | Disponible | Voir la pièce |
| 5 | L66150743 | Bouchon filete | Disponible | Voir la pièce |
| 6 | L66150767 | Pompe huile | Disponible | Voir la pièce |
| 7 | L66150830 | Joint d | Disponible | Voir la pièce |
| 8 | L66150820 | Boulon | Disponible | Voir la pièce |
| 9 | L66150828 | Pivot | Nous contacter | Voir la pièce |
| 9 | L66150828 | Pivot | Nous contacter | Voir la pièce |
| 10 | L66150772 | Déflecteur | Nous contacter | Voir la pièce |
| 11 | L66150453 | Vis | Disponible | Voir la pièce |
| 12 | L66150662 | Regulateur | Disponible | Voir la pièce |
| 13 | L66150769 | Filtre huile | Disponible | Voir la pièce |
| 14 | L66150752 | Tôle | Nous contacter | Voir la pièce |
| 15 | L66150770 | Couvercle filtre | Nous contacter | Voir la pièce |
| 16 | L66150817 | Boulon | Disponible | Voir la pièce |
| 17 | L66150665 | Roulement | Disponible | Voir la pièce |
| 18 | L66150740 | Kit bouchon huile | Nous contacter | Voir la pièce |
| 19 | L66150747 | Kit joints | Disponible | Voir la pièce |
| 19 | L66150747 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150831 | Tuyau soupirail | Nous contacter | Voir la pièce |
| 2 | L66150353 | Goupille | Disponible | Voir la pièce |
| 3 | L66150660 | Joint d | Nous contacter | Voir la pièce |
| 4 | L66150824 | Rondelle | Nous contacter | Voir la pièce |
| 5 | L66150794 | Arbre régulateur | Nous contacter | Voir la pièce |
| 6 | L66150744 | Joint | Nous contacter | Voir la pièce |
| 7 | L66150665 | Roulement | Disponible | Voir la pièce |
| 8 | L66150741 | Bague or | Disponible | Voir la pièce |
| 9 | L66150410 | Soupape à lamelle | Disponible | Voir la pièce |
| 10 | L66150464 | Vis | Disponible | Voir la pièce |
| 10 | L66150464 | Vis | Disponible | Voir la pièce |
| 11 | L66150747 | Kit joints | Disponible | Voir la pièce |
| 12 | L66150745 | Couvercle | Nous contacter | Voir la pièce |
| 13 | L66150829 | Roulement | Disponible | Voir la pièce |
| 14 | L66150830 | Joint d | Disponible | Voir la pièce |
| 15 | L66150393 | Vis | Disponible | Voir la pièce |
| 16 | L66150739 | Soupape | Nous contacter | Voir la pièce |
| 17 | L66150742 | Carter moteur | Nous contacter | Voir la pièce |
