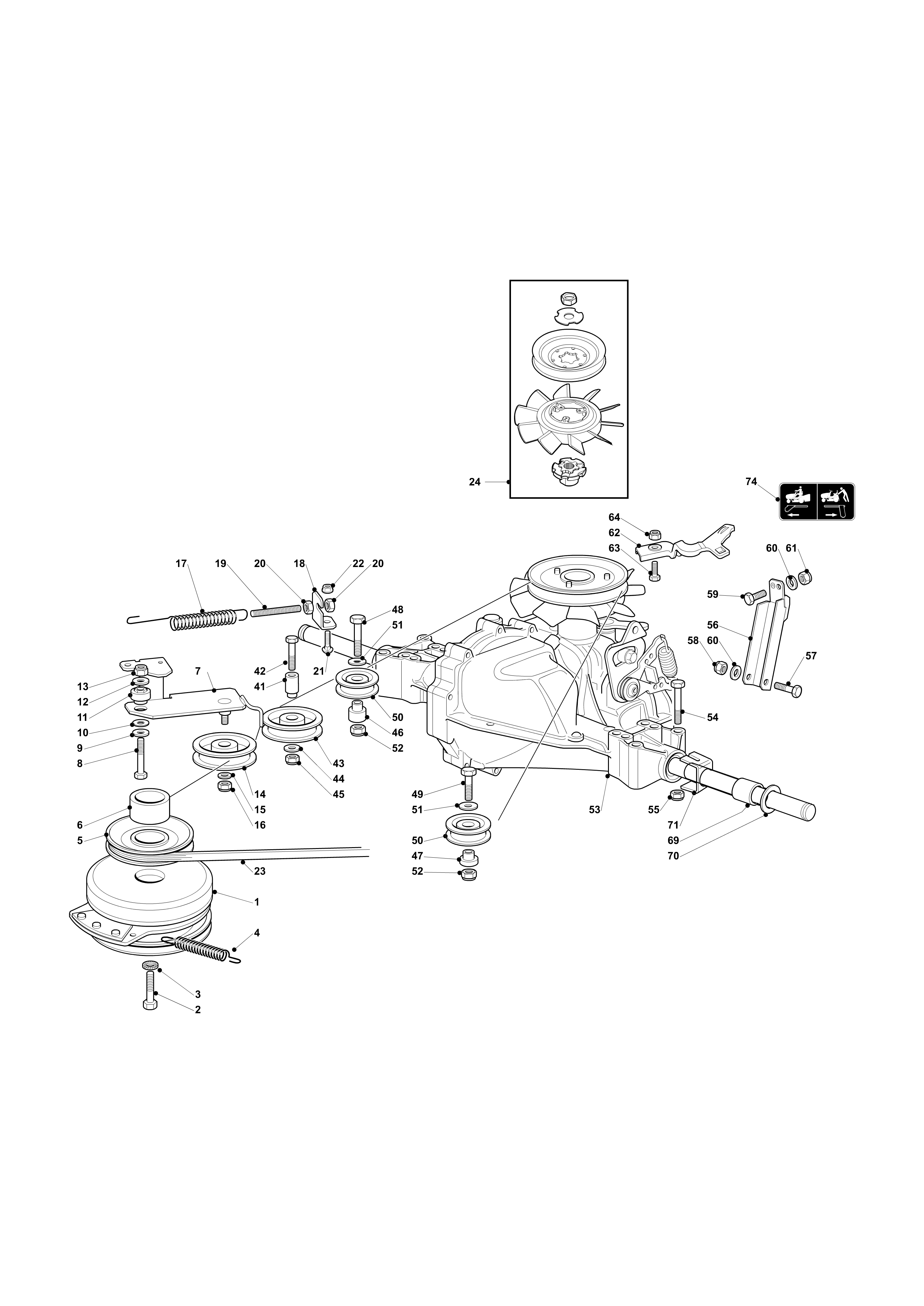

Vue Éclatée BLIZZARD 93/16 K Cat. 2019
Retrouvez les pièces détachées, références et repères disponibles pour BLIZZARD 93/16 K Cat. 2019.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 118399063/0 | Embrayage | Non reliée | |
| 2 | 112737320/0 | Vis | Disponible | Voir la pièce |
| 3 | 112543000/0 | Rondelle | Disponible | Voir la pièce |
| 4 | 122430216/0 | Ressort | Disponible | Voir la pièce |
| 5 | 125601566/1 | Poulie | Non reliée | |
| 5 | 125601577/0 | Poulie | Disponible | Voir la pièce |
| 6 | 125160021/0 | Entretoise | Non reliée | |
| 7 | 382318217/1 | Levier | Disponible | Voir la pièce |
| 8 | 112691115/0 | Vis | Disponible | Voir la pièce |
| 9 | 112523060/0 | Rondelle | Disponible | Voir la pièce |
| 10 | 327670055/0 | Rondelle | Disponible | Voir la pièce |
| 11 | 125510087/0 | Pivot | Disponible | Voir la pièce |
| 12 | 112523060/0 | Rondelle | Disponible | Voir la pièce |
| 13 | 112155000/0 | Ecrou | Disponible | Voir la pièce |
| 14 | 125601554/0 | Poulie | Disponible | Voir la pièce |
| 15 | 112523060/0 | Rondelle | Disponible | Voir la pièce |
| 16 | 112155000/0 | Ecrou | Disponible | Voir la pièce |
| 17 | 125430260/1 | Ressort | Disponible | Voir la pièce |
| 18 | 325755049/0 | Fourchette | Disponible | Voir la pièce |
| 19 | 125840005/0 | Entretoise | Non reliée | |
| 20 | 112293200/0 | Ecrou | Non reliée | |
| 20 | 112293200/0 | Ecrou | Non reliée | |
| 21 | 9897-0820-16 | Vis | Disponible | Voir la pièce |
| 22 | 112293201/0 | Ecrou | Non reliée | |
| 23 | 135062019/0 | Courroie | Disponible | Voir la pièce |
| 24 | 118802723/0 | Ventilateur compl. | Disponible | Voir la pièce |
| 24 | 68050037 | Ventilateur compl. | Disponible | Voir la pièce |
| 41 | 125160080/0 | Pivot | Disponible | Voir la pièce |
| 42 | 112691800/0 | Vis | Disponible | Voir la pièce |
| 43 | 325601599/0 | Poulie | Non reliée | |
| 44 | 112523060/0 | Rondelle | Disponible | Voir la pièce |
| 45 | 112155000/0 | Ecrou | Disponible | Voir la pièce |
| 46 | 125160024/2 | Entretoise | Disponible | Voir la pièce |
| 47 | 125160030/2 | Entretoise | Disponible | Voir la pièce |
| 48 | 112691400/0 | Vis | Disponible | Voir la pièce |
| 49 | 112691115/0 | Vis | Disponible | Voir la pièce |
| 50 | 382601522/0 | Poulie | Disponible | Voir la pièce |
| 50 | 382601522/0 | Poulie | Disponible | Voir la pièce |
| 51 | 122671653/0 | Rondelle | Disponible | Voir la pièce |
| 51 | 122671653/0 | Rondelle | Disponible | Voir la pièce |
| 52 | 112155000/0 | Ecrou | Disponible | Voir la pièce |
| 52 | 112155000/0 | Ecrou | Disponible | Voir la pièce |
| 53 | 118400919/2 | Axe | Disponible | Voir la pièce |
| 54 | 112691600/0 | Vis | Non reliée | |
| 55 | 112154210/0 | Ecrou | Disponible | Voir la pièce |
| 56 | 382785199/0 | Support | Disponible | Voir la pièce |
| 57 | 112691700/0 | Vis | Non reliée | |
| 58 | 112155000/0 | Ecrou | Disponible | Voir la pièce |
| 59 | 112793701/0 | Vis | Disponible | Voir la pièce |
| 60 | 112523060/0 | Rondelle | Disponible | Voir la pièce |
| 60 | 112523060/0 | Rondelle | Disponible | Voir la pièce |
| 61 | 112155000/0 | Ecrou | Disponible | Voir la pièce |
| 62 | 325318253/0 | Levier | Disponible | Voir la pièce |
| 63 | 112791213/1 | Vis | Disponible | Voir la pièce |
| 64 | 112154210/0 | Ecrou | Disponible | Voir la pièce |
| 69 | 125160058/0 | Entretoise | Disponible | Voir la pièce |
| 70 | 125670005/2 | Rondelle | Disponible | Voir la pièce |
| 71 | 325670025/0 | Rondelle | Disponible | Voir la pièce |
| 74 | 114361451/0 | Etiquette (hydro) | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G325055002E0 | Couvercle | Disponible | Voir la pièce |
| 2 | G118550516E0 | Capot | Disponible | Voir la pièce |
| 5 | G112791213E1 | Vis | Disponible | Voir la pièce |
| 6 | G118550237E0 | Ecrou | Disponible | Voir la pièce |
| 7 | G118550236E0 | Coupe démarreur | Disponible | Voir la pièce |
| 8 | G118550235E1 | Ventilateur | Disponible | Voir la pièce |
| 9 | G118550234E2 | Ens. volant | Disponible | Voir la pièce |
| 10 | G118552635E0R | Ens. moteur de demarreur | Disponible | Voir la pièce |
| 11 | G112691100E0 | Vis | Disponible | Voir la pièce |
| 12 | G118552672E0R | Ens. bobine, chargeur | Disponible | Voir la pièce |
| 13 | G118551438E0 | Bobine | Disponible | Voir la pièce |
| 15 | 3055122R | Bougie | Disponible | Voir la pièce |
| 16 | G118551428E1 | Régulateur | Disponible | Voir la pièce |
| 17 | G118551439E0 | Cable | Disponible | Voir la pièce |
| 18 | G118550331E1 | Ens. comand du accelerateur | Disponible | Voir la pièce |
| 19 | G118550212E0 | Fixation cable | Disponible | Voir la pièce |
| 20 | G118550213E0 | Ressort | Disponible | Voir la pièce |
| 21 | G118551219E0 | Tige | Disponible | Voir la pièce |
| 22 | G118551218E0 | Tige | Disponible | Voir la pièce |
| 23 | G118551267E0 | Etrier | Disponible | Voir la pièce |
| 24 | G118551221E0 | Levier accelerateur | Disponible | Voir la pièce |
| 25 | G118551277E0 | Vis | Disponible | Voir la pièce |
| 26 | G118552606E0R | Carburateur | Disponible | Voir la pièce |
| 27 | G118550225E1 | Tuyau soupirail | Disponible | Voir la pièce |
| 28 | G118551516E0R | Kit filtre air | Disponible | Voir la pièce |
| 29 | G118551407E0R | Poignée | Non reliée | |
| 30 | G118550200E0 | Couvercle filtre aire | Disponible | Voir la pièce |
| 31 | G118550199E0R | Filtre aire | Disponible | Voir la pièce |
| 32 | G118550762E0 | Joint | Disponible | Voir la pièce |
| 33 | G112154510E0 | Écrou | Disponible | Voir la pièce |
| 34 | G118551514E0 | Conduite combustible | Disponible | Voir la pièce |
| 35 | G118550427E0 | Filtre Carburant | Disponible | Voir la pièce |
| 36 | G118551279E0 | Goujon | Disponible | Voir la pièce |
| 37 | G118551263E0 | Joint | Disponible | Voir la pièce |
| 38 | G118551265E0 | Bride termique | Disponible | Voir la pièce |
| 39 | G118551262E0 | Joint | Disponible | Voir la pièce |
| 39 | G118551262E0 | Joint | Disponible | Voir la pièce |
| 40 | G118551259E0 | Protection | Disponible | Voir la pièce |
| 42 | G118551260E0 | Protection | Disponible | Voir la pièce |
| 45 | G118550365E1 | Kit réparation | Disponible | Voir la pièce |
| 46 | G118550332E1 | Charbon | Disponible | Voir la pièce |
| 47 | G118550440E0 | Kit réparation | Disponible | Voir la pièce |
| 48 | G118550442E0 | Kit garnitures carburateur | Disponible | Voir la pièce |
| 51 | 3075286 | Moteur complet | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | G118551418E0 | Joint d | Disponible | Voir la pièce |
| 2 | 3075286 | Moteur complet | Disponible | Voir la pièce |
| 3 | G118551227E0 | Couvercle | Disponible | Voir la pièce |
| 4 | G118551229E0 | Joint | Disponible | Voir la pièce |
| 5 | G118550303E0 | Soupape | Disponible | Voir la pièce |
| 6 | G118551284E0 | Roulement | Disponible | Voir la pièce |
| 7 | G118551242E0 | Contrepoids (rouge) | Disponible | Voir la pièce |
| 8 | G118551243E0 | Contrepoids (rouge) | Disponible | Voir la pièce |
| 9 | G118551282E0 | Rondelle | Disponible | Voir la pièce |
| 10 | G118551286E0 | Bague or | Disponible | Voir la pièce |
| 11 | G118550227E0 | Roulement | Disponible | Voir la pièce |
| 11 | G118550227E0 | Roulement | Disponible | Voir la pièce |
| 12 | G118550232E0 | Jeu arbre moteur | Disponible | Voir la pièce |
| 13 | G118550288E0 | Clavette | Disponible | Voir la pièce |
| 14 | G118550231E1 | Bielle | Disponible | Voir la pièce |
| 15 | G118551283E0 | Bague | Disponible | Voir la pièce |
| 16 | G118551241E0 | Axe piston | Disponible | Voir la pièce |
| 17 | G118551240E0 | Piston | Disponible | Voir la pièce |
| 18 | G118550510E0 | Ens. bagues élastiques | Disponible | Voir la pièce |
| 19 | G118551511E0 | Arbre à cames | Non reliée | |
| 20 | G118551252E0 | Soupape | Disponible | Voir la pièce |
| 21 | G118550242E1 | Ens. tige | Disponible | Voir la pièce |
| 22 | G118551506E0 | Kit régulateur | Disponible | Voir la pièce |
| 23 | G118551505E0 | Tige | Disponible | Voir la pièce |
| 25 | G118551285E0 | Joint d | Disponible | Voir la pièce |
| 26 | G118550856E0 | Fourchette | Disponible | Voir la pièce |
| 27 | G118551220E0 | Bras complet | Disponible | Voir la pièce |
| 28 | G118550805E0 | Vis | Disponible | Voir la pièce |
| 29 | G118550806E0 | Ecrou | Disponible | Voir la pièce |
| 30 | G118550355E1 | Joint | Disponible | Voir la pièce |
| 31 | G118551258E0 | Anneau ressort | Disponible | Voir la pièce |
| 32 | G118551257E1 | Couvercle | Disponible | Voir la pièce |
| 34 | G118551256E1 | Filtre huile | Disponible | Voir la pièce |
| 35 | G118551207E0 | Couvercle subassment | Disponible | Voir la pièce |
| 36 | G118551418E0 | Joint d | Disponible | Voir la pièce |
| 37 | G112691115E0 | Vis | Disponible | Voir la pièce |
| 40 | G118550224E1 | Pompe huile | Disponible | Voir la pièce |
| 41 | G118551507E0 | Joint | Disponible | Voir la pièce |
| 42 | G118550223E0 | Couvercle pompe à huile | Disponible | Voir la pièce |
| 43 | G118550444E1 | Ensemble tuyau niveau huile | Disponible | Voir la pièce |
| 44 | G112674701E0 | Vis | Disponible | Voir la pièce |
| 45 | G118551230E0 | Bague | Disponible | Voir la pièce |
| 46 | G118551228E0 | Couvercle | Disponible | Voir la pièce |
| 51 | G118551236E0 | Joint | Disponible | Voir la pièce |
| 52 | G118551231E0 | Tete moteur | Disponible | Voir la pièce |
| 53 | G118551289E0 | Kit soupape | Disponible | Voir la pièce |
| 54 | G118551245E0 | Guide | Disponible | Voir la pièce |
| 55 | G118551248E0 | Joint | Disponible | Voir la pièce |
| 56 | G118550529E0 | Ressort soupape | Disponible | Voir la pièce |
| 57 | G118551247E0 | Soupape | Disponible | Voir la pièce |
| 58 | G118551246E0 | Guide | Disponible | Voir la pièce |
| 59 | G118551244E0 | Bouchon | Disponible | Voir la pièce |
| 60 | G118551255E0 | Plaquette | Disponible | Voir la pièce |
| 61 | G118551510E0 | Balancier | Disponible | Voir la pièce |
| 62 | G118551278E0 | Vis | Disponible | Voir la pièce |
| 63 | L66151483 | Jeu couvercle | Non reliée | |
| 64 | G118551534E0 | Couvercle | Disponible | Voir la pièce |
| 65 | G118551276E0 | Vis | Disponible | Voir la pièce |
| 65 | L66151483 | Jeu couvercle | Non reliée | |
| 66 | G118551272E0 | Joint | Disponible | Voir la pièce |
