Vue Éclatée BLIZZARD 125/23 H
Retrouvez les pièces détachées, références et repères disponibles pour BLIZZARD 125/23 H.

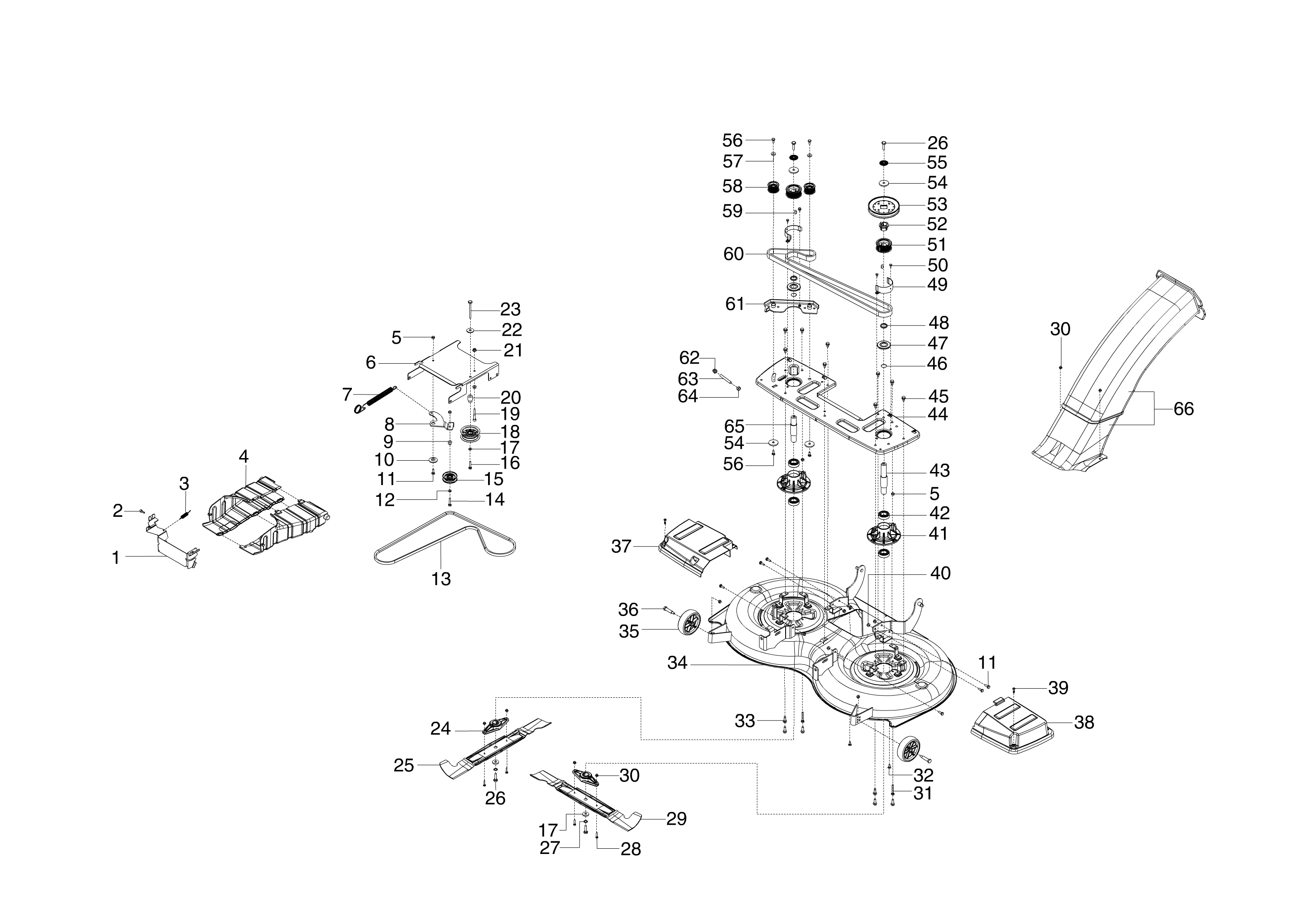

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK47340301 | Protection | Disponible | Voir la pièce |
| 2 | AK473515 | Vis | Non reliée | |
| 3 | AK473415 | Ressort | Disponible | Voir la pièce |
| 4 | AK47358201 | Protection | Disponible | Voir la pièce |
| 5 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 5 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 6 | AK47376130 | Support | Disponible | Voir la pièce |
| 7 | AK473209 | Ressort | Nous contacter | Voir la pièce |
| 8 | AK47376230 | Levier | Disponible | Voir la pièce |
| 9 | AK46150530 | Entretoise | Disponible | Voir la pièce |
| 10 | AK514220 | Rondelle | Disponible | Voir la pièce |
| 11 | AK704546 | Vis | Disponible | Voir la pièce |
| 11 | AK704546 | Vis | Disponible | Voir la pièce |
| 12 | AK704538 | Rondelle | Disponible | Voir la pièce |
| 13 | AK521936 | Courroie | Disponible | Voir la pièce |
| 14 | AK703891 | Vis | Nous contacter | Voir la pièce |
| 15 | AK464453 | Poulie | Disponible | Voir la pièce |
| 16 | AK703813 | Ecrou | Disponible | Voir la pièce |
| 17 | AK51524630 | Rondelle | Nous contacter | Voir la pièce |
| 17 | AK51524630 | Rondelle | Nous contacter | Voir la pièce |
| 18 | AK473402 | Poulie | Disponible | Voir la pièce |
| 19 | AK704051 | Vis | Disponible | Voir la pièce |
| 20 | 68160033 | Jeu entretoise | Nous contacter | Voir la pièce |
| 21 | AK500073 | Écrou | Nous contacter | Voir la pièce |
| 22 | AK706162 | Rondelle | Disponible | Voir la pièce |
| 23 | AK702094 | Vis | Disponible | Voir la pièce |
| 24 | AK473337 | Moyeu | Nous contacter | Voir la pièce |
| 25 | AK473603 | Lame | Disponible | Voir la pièce |
| 26 | AK705360 | Vis | Disponible | Voir la pièce |
| 26 | AK705360 | Vis | Disponible | Voir la pièce |
| 27 | AK702254 | Rondelle | Nous contacter | Voir la pièce |
| 28 | AK700702 | Vis | Disponible | Voir la pièce |
| 29 | AK473602 | Lame | Nous contacter | Voir la pièce |
| 30 | AK705657 | Écrou | Disponible | Voir la pièce |
| 30 | AK705657 | Écrou | Disponible | Voir la pièce |
| 31 | AK701011 | Vis | Disponible | Voir la pièce |
| 32 | AK705968 | Vis | Disponible | Voir la pièce |
| 33 | AK458568R | Vis | Nous contacter | Voir la pièce |
| 34 | AK47377040 | Plateau de coupe | Nous contacter | Voir la pièce |
| 35 | AK514887 | Roue de coupe | Nous contacter | Voir la pièce |
| 36 | AK521110 | Vis | Disponible | Voir la pièce |
| 37 | AK473778 | Protection | Disponible | Voir la pièce |
| 38 | AK473777 | Protection | Disponible | Voir la pièce |
| 39 | AK471071 | Vis | Nous contacter | Voir la pièce |
| 40 | AK705900 | Écrou | Disponible | Voir la pièce |
| 41 | AK452585 | Bride | Disponible | Voir la pièce |
| 42 | AK476634 | Roulement | Disponible | Voir la pièce |
| 43 | AK47383230 | Arbre | Disponible | Voir la pièce |
| 44 | AK458075R | Plaquette | Nous contacter | Voir la pièce |
| 45 | AK544578 | Vis | Disponible | Voir la pièce |
| 46 | AK464555 | Bague | Disponible | Voir la pièce |
| 47 | AK468353 | Joint | Disponible | Voir la pièce |
| 48 | AK47382730R | Entretoise | Nous contacter | Voir la pièce |
| 49 | AK47395730 | Guide | Disponible | Voir la pièce |
| 50 | AK523134 | Vis | Disponible | Voir la pièce |
| 51 | AK458597 | Bande | Nous contacter | Voir la pièce |
| 52 | AK46810210 | Support | Disponible | Voir la pièce |
| 53 | AK473948 | Poulie | Disponible | Voir la pièce |
| 54 | AK468101 | Rondelle | Disponible | Voir la pièce |
| 54 | AK468101 | Rondelle | Disponible | Voir la pièce |
| 55 | AK468469 | Rondelle | Nous contacter | Voir la pièce |
| 56 | AK700545 | Vis | Disponible | Voir la pièce |
| 56 | AK700545 | Vis | Disponible | Voir la pièce |
| 57 | AK701083 | Rondelle | Nous contacter | Voir la pièce |
| 58 | AK458596R | Bande | Disponible | Voir la pièce |
| 59 | AK701595 | Goupille | Nous contacter | Voir la pièce |
| 60 | AK473835 | Courroie | Disponible | Voir la pièce |
| 61 | AK47382230 | Support | Disponible | Voir la pièce |
| 62 | AK703815 | Écrou | Nous contacter | Voir la pièce |
| 63 | AK706079 | Pivot | Nous contacter | Voir la pièce |
| 64 | AK704534 | Ecrou | Disponible | Voir la pièce |
| 65 | AK47382630 | Arbre | Disponible | Voir la pièce |
| 66 | AK473670R | Tunnel | Nous contacter | Voir la pièce |

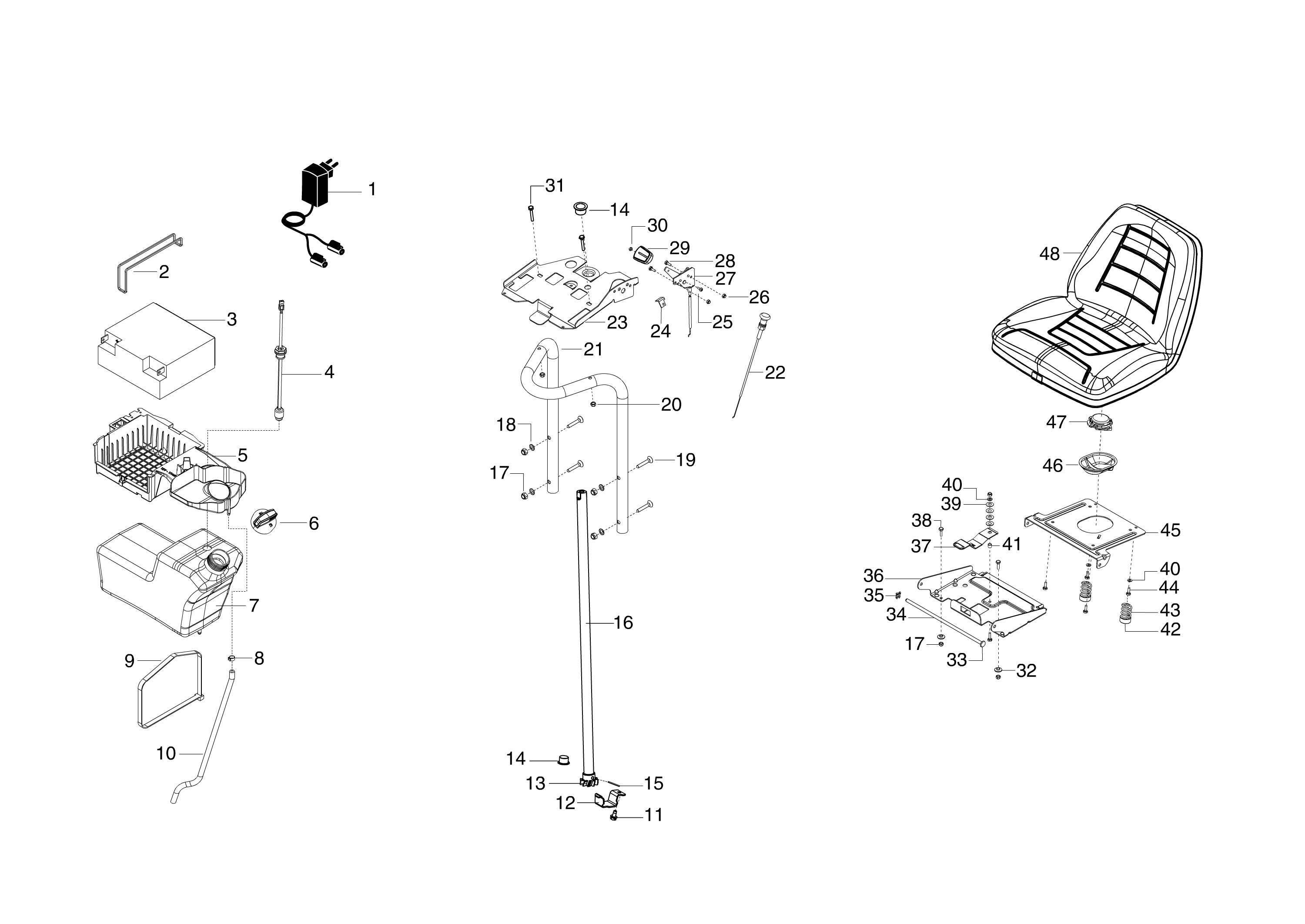

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130481 | Charge batterie | Disponible | Voir la pièce |
| 2 | AK514818 | Support | Nous contacter | Voir la pièce |
| 3 | 68130586R | Batterie | Nous contacter | Voir la pièce |
| 4 | AK468613 | Cable | Disponible | Voir la pièce |
| 5 | AK47344901 | Support | Nous contacter | Voir la pièce |
| 6 | AK476109 | Bouchon | Nous contacter | Voir la pièce |
| 7 | AK473565 | Réservoir | Disponible | Voir la pièce |
| 8 | AK544515 | Bande | Nous contacter | Voir la pièce |
| 9 | AK468820 | Joint | Disponible | Voir la pièce |
| 10 | AK468778 | Pot d | Disponible | Voir la pièce |
| 11 | AK544578 | Vis | Disponible | Voir la pièce |
| 12 | AK473174 | Etrier | Disponible | Voir la pièce |
| 13 | AK51400930 | Colonne de direction | Disponible | Voir la pièce |
| 14 | AK514197 | Bouchon | Disponible | Voir la pièce |
| 14 | AK514197 | Bouchon | Disponible | Voir la pièce |
| 15 | AK704275 | Goupille | Disponible | Voir la pièce |
| 16 | AK47333130 | Arbre | Disponible | Voir la pièce |
| 17 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 17 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 18 | AK701765 | Rondelle | Nous contacter | Voir la pièce |
| 19 | AK705614 | Vis | Nous contacter | Voir la pièce |
| 20 | AK704536 | Écrou | Disponible | Voir la pièce |
| 21 | AK47333330 | Support | Nous contacter | Voir la pièce |
| 22 | AK521602 | Câble | Disponible | Voir la pièce |
| 23 | AK473496 | Supporte panneau | Nous contacter | Voir la pièce |
| 24 | AK52174130 | Etrier | Nous contacter | Voir la pièce |
| 25 | AK701776 | Vis | Disponible | Voir la pièce |
| 26 | AK700119 | Écrou | Disponible | Voir la pièce |
| 27 | AK468780 | Accélérateur | Disponible | Voir la pièce |
| 28 | AK701172 | Vis | Disponible | Voir la pièce |
| 29 | AK476157 | Poignée | Disponible | Voir la pièce |
| 30 | AK700105 | Écrou | Disponible | Voir la pièce |
| 31 | AK701489 | Vis | Nous contacter | Voir la pièce |
| 32 | AK47331430 | Entretoise | Nous contacter | Voir la pièce |
| 33 | AK468697 | Bouchon | Nous contacter | Voir la pièce |
| 34 | AK46822830 | Tige | Nous contacter | Voir la pièce |
| 35 | AK531820 | Arrêt | Disponible | Voir la pièce |
| 36 | AK47331301 | Support | Nous contacter | Voir la pièce |
| 37 | AK46822701 | Etrier | Nous contacter | Voir la pièce |
| 38 | AK704545 | Vis | Nous contacter | Voir la pièce |
| 39 | AK700507 | Rondelle | Nous contacter | Voir la pièce |
| 40 | AK704538 | Rondelle | Disponible | Voir la pièce |
| 40 | AK704538 | Rondelle | Disponible | Voir la pièce |
| 41 | AK46834830 | Entretoise | Nous contacter | Voir la pièce |
| 42 | AK514346 | Bouchon | Disponible | Voir la pièce |
| 43 | AK468230 | Ressort | Disponible | Voir la pièce |
| 44 | AK704546 | Vis | Disponible | Voir la pièce |
| 45 | AK46822901 | Plaquette | Nous contacter | Voir la pièce |
| 46 | AK468890 | Reservoir | Nous contacter | Voir la pièce |
| 47 | AK468753 | Interrupteur | Disponible | Voir la pièce |
| 48 | AK476111 | Siégé | Nous contacter | Voir la pièce |
