Vue Éclatée BLIZZARD 105/17,5 H Cat.2017
Retrouvez les pièces détachées, références et repères disponibles pour BLIZZARD 105/17,5 H Cat.2017.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK473442 | Courroie | Disponible | Voir la pièce |
| 2 | AK473446 | Protection | Disponible | Voir la pièce |
| 3 | AK471094 | Goupille | Nous contacter | Voir la pièce |
| 4 | AK47358201 | Protection | Disponible | Voir la pièce |
| 5 | AK473415 | Ressort | Disponible | Voir la pièce |
| 6 | AK473515 | Vis | Non reliée | |
| 7 | AK47340301 | Protection | Disponible | Voir la pièce |
| 8 | AK705657 | Écrou | Disponible | Voir la pièce |
| 8 | AK705657 | Écrou | Disponible | Voir la pièce |
| 9 | AK706611 | Prise électrique | Disponible | Voir la pièce |
| 10 | AK473445 | Protection | Disponible | Voir la pièce |
| 11 | AK471070 | Vis | Disponible | Voir la pièce |
| 12 | AK702254 | Rondelle | Nous contacter | Voir la pièce |
| 13 | AK700702 | Vis | Disponible | Voir la pièce |
| 14 | AK521207 | Lame | Disponible | Voir la pièce |
| 15 | AK473337 | Moyeu | Nous contacter | Voir la pièce |
| 16 | AK521208 | Lame | Disponible | Voir la pièce |
| 17 | AK705360 | Vis | Disponible | Voir la pièce |
| 17 | AK705360 | Vis | Disponible | Voir la pièce |
| 18 | AK51524630 | Rondelle | Nous contacter | Voir la pièce |
| 18 | AK51524630 | Rondelle | Nous contacter | Voir la pièce |
| 19 | AK493562R | Plateau de coupe | Nous contacter | Voir la pièce |
| 20 | AK321182 | Écrou | Disponible | Voir la pièce |
| 21 | AK521110 | Vis | Disponible | Voir la pièce |
| 22 | AK514887 | Roue de coupe | Nous contacter | Voir la pièce |
| 23 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 23 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 23 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 24 | AK321347 | Pivot | Disponible | Voir la pièce |
| 25 | AK522575 | Rondelle | Disponible | Voir la pièce |
| 26 | AK704545 | Vis | Nous contacter | Voir la pièce |
| 27 | AK473209 | Ressort | Nous contacter | Voir la pièce |
| 28 | AK701521 | Vis | Nous contacter | Voir la pièce |
| 29 | AK704538 | Rondelle | Disponible | Voir la pièce |
| 30 | AK514220 | Rondelle | Disponible | Voir la pièce |
| 31 | AK464453 | Poulie | Disponible | Voir la pièce |
| 32 | AK514216 | Entretoise | Disponible | Voir la pièce |
| 33 | AK47330230 | Levier | Disponible | Voir la pièce |
| 34 | AK703813 | Ecrou | Disponible | Voir la pièce |
| 35 | AK473402 | Poulie | Disponible | Voir la pièce |
| 36 | AK47668330 | Spacer | Disponible | Voir la pièce |
| 37 | AK701508 | Vis | Disponible | Voir la pièce |
| 38 | AK458568R | Vis | Nous contacter | Voir la pièce |
| 39 | AK701011 | Vis | Disponible | Voir la pièce |
| 40 | AK476634 | Roulement | Disponible | Voir la pièce |
| 41 | AK46835530 | Arbre | Disponible | Voir la pièce |
| 42 | AK468102 | Support | Disponible | Voir la pièce |
| 43 | AK468116 | Poulie | Disponible | Voir la pièce |
| 44 | AK705284 | Rondelle | Disponible | Voir la pièce |
| 45 | AK468101 | Rondelle | Disponible | Voir la pièce |
| 46 | AK468353 | Joint | Disponible | Voir la pièce |
| 47 | AK464555 | Bague | Disponible | Voir la pièce |
| 48 | AK452585 | Bride | Disponible | Voir la pièce |
| 49 | AK493286 | Tunnel | Nous contacter | Voir la pièce |
| 50 | AK46835430 | Epaisseur | Non reliée | |
| 51 | 68160033 | Jeu entretoise | Nous contacter | Voir la pièce |
| 51 | 68160033 | Jeu entretoise | Nous contacter | Voir la pièce |
| 51 | 68160033 | Jeu entretoise | Nous contacter | Voir la pièce |
| 51 | 68160033 | Jeu entretoise | Nous contacter | Voir la pièce |
| 51 | 68160033 | Jeu entretoise | Nous contacter | Voir la pièce |
| 52 | AK468881 | Couvercle | Nous contacter | Voir la pièce |

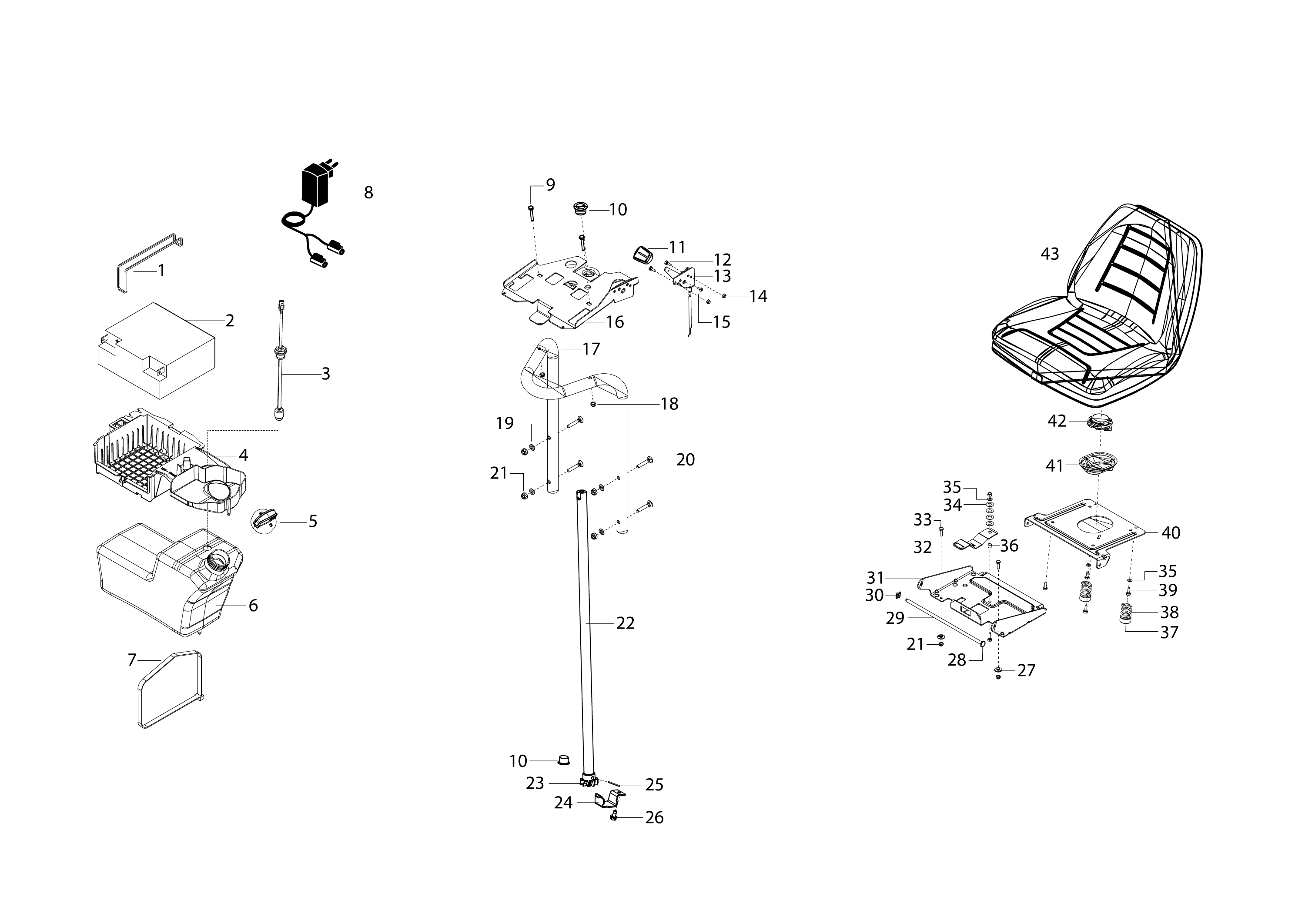

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | AK514818 | Support | Nous contacter | Voir la pièce |
| 2 | 68130586R | Batterie | Nous contacter | Voir la pièce |
| 3 | AK468613 | Cable | Disponible | Voir la pièce |
| 4 | AK47344901 | Support | Nous contacter | Voir la pièce |
| 5 | AK476109 | Bouchon | Nous contacter | Voir la pièce |
| 6 | AK473565 | Réservoir | Disponible | Voir la pièce |
| 7 | AK468820 | Joint | Disponible | Voir la pièce |
| 8 | 68130481 | Charge batterie | Disponible | Voir la pièce |
| 9 | AK701489 | Vis | Nous contacter | Voir la pièce |
| 10 | AK514197 | Bouchon | Disponible | Voir la pièce |
| 10 | AK514197 | Bouchon | Disponible | Voir la pièce |
| 11 | AK476157 | Poignée | Disponible | Voir la pièce |
| 12 | AK701172 | Vis | Disponible | Voir la pièce |
| 13 | AK514382 | Nous contacter | Voir la pièce | |
| 14 | AK700119 | Écrou | Disponible | Voir la pièce |
| 15 | AK543560 | Vis | Disponible | Voir la pièce |
| 16 | AK473496 | Supporte panneau | Nous contacter | Voir la pièce |
| 17 | AK47333330 | Support | Nous contacter | Voir la pièce |
| 18 | AK704536 | Écrou | Disponible | Voir la pièce |
| 19 | AK701765 | Rondelle | Nous contacter | Voir la pièce |
| 20 | AK705614 | Vis | Nous contacter | Voir la pièce |
| 21 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 21 | AK704537 | Ecrou | Disponible | Voir la pièce |
| 22 | AK47333130 | Arbre | Disponible | Voir la pièce |
| 23 | AK51400930 | Colonne de direction | Disponible | Voir la pièce |
| 24 | AK473174 | Etrier | Disponible | Voir la pièce |
| 25 | AK704275 | Goupille | Disponible | Voir la pièce |
| 26 | AK544578 | Vis | Disponible | Voir la pièce |
| 27 | AK47331430 | Entretoise | Nous contacter | Voir la pièce |
| 28 | AK468697 | Bouchon | Nous contacter | Voir la pièce |
| 29 | AK46822830 | Tige | Nous contacter | Voir la pièce |
| 30 | AK531820 | Arrêt | Disponible | Voir la pièce |
| 31 | AK47331301 | Support | Nous contacter | Voir la pièce |
| 32 | AK46822701 | Etrier | Nous contacter | Voir la pièce |
| 33 | AK704545 | Vis | Nous contacter | Voir la pièce |
| 34 | AK700507 | Rondelle | Nous contacter | Voir la pièce |
| 35 | AK704538 | Rondelle | Disponible | Voir la pièce |
| 35 | AK704538 | Rondelle | Disponible | Voir la pièce |
| 36 | AK46834830 | Entretoise | Nous contacter | Voir la pièce |
| 37 | AK514346 | Bouchon | Disponible | Voir la pièce |
| 38 | AK468230 | Ressort | Disponible | Voir la pièce |
| 39 | AK704546 | Vis | Disponible | Voir la pièce |
| 40 | AK46822901 | Plaquette | Nous contacter | Voir la pièce |
| 41 | AK468890 | Reservoir | Nous contacter | Voir la pièce |
| 42 | AK468753 | Interrupteur | Disponible | Voir la pièce |
| 43 | AK476111 | Siégé | Nous contacter | Voir la pièce |
