Vue Éclatée BV 126
Retrouvez les pièces détachées, références et repères disponibles pour BV 126.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61070060 | Vis | Disponible | Voir la pièce |
| 2 | 50070148A | Entretoise | Disponible | Voir la pièce |
| 3 | 61070059 | Joint | Disponible | Voir la pièce |
| 4 | 61070033 | Joint | Disponible | Voir la pièce |
| 5 | 56510010R | Pot | Disponible | Voir la pièce |
| 6 | 61070055R | Bride | Disponible | Voir la pièce |
| 7 | 3806014 | Vis | Disponible | Voir la pièce |
| 8 | 3960115R | Vis | Disponible | Voir la pièce |
| 9 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 9 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 10 | 3801002R | Vis | Disponible | Voir la pièce |
| 11 | 56510080 | Deflecteur | Disponible | Voir la pièce |
| 12 | 56510069 | Joint | Disponible | Voir la pièce |
| 13 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 14 | 61070006R | Joint | Disponible | Voir la pièce |
| 15 | 61070067R | Bague | Non reliée | |
| 16 | 61070066 | Axe piston | Disponible | Voir la pièce |
| 17 | 61070107 | Piston complet | Disponible | Voir la pièce |
| 18 | 61070072A | Cylindre compl. Ø34 | Disponible | Voir la pièce |
| 19 | 61070065R | Segment | Disponible | Voir la pièce |
| 20 | 3055104R | Bougie | Disponible | Voir la pièce |
| 21 | 61070075 | Bague | Disponible | Voir la pièce |
| 22 | 61070074 | Bague | Disponible | Voir la pièce |
| 23 | 61070063 | Vis | Disponible | Voir la pièce |
| 24 | 61070061R | Carter moteur | Disponible | Voir la pièce |
| 24 | 61070061R | Carter moteur | Disponible | Voir la pièce |
| 25 | 3025019R | Bague | Disponible | Voir la pièce |
| 26 | 61070070R | Clavette | Non reliée | |
| 27 | 50160140 | Entretoise | Disponible | Voir la pièce |
| 27 | 50160140 | Entretoise | Disponible | Voir la pièce |
| 28 | 61070076R | Roulement | Non reliée | |
| 29 | 61070062 | Joint | Disponible | Voir la pièce |
| 30 | 3035023R | Roulement | Non reliée | |
| 30 | 3035023R | Roulement | Non reliée | |
| 31 | 61070069 | Vilebrequin | Disponible | Voir la pièce |
| 32 | 61070073 | Goupille | Disponible | Voir la pièce |
| 33 | 61070039R | Ressort | Non reliée | |
| 34 | 61070038R | Cliquet | Non reliée | |
| 35 | 61070053A | Entraineur | Disponible | Voir la pièce |
| 36 | 61070017BR | Volant | Non reliée | |
| 37 | 4098377R | Bande | Disponible | Voir la pièce |
| 38 | 006000085 | Vis | Disponible | Voir la pièce |
| 39 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 40 | 61070012R | Cable | Disponible | Voir la pièce |
| 41 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 42 | 56510066R | Bobine | Disponible | Voir la pièce |
| 43 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 44 | 61130060 | Kit joints | Disponible | Voir la pièce |
| 45 | 3960070AR | Vis | Disponible | Voir la pièce |
| 46 | 3073021AR | Tuyau | Disponible | Voir la pièce |
| 47 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 48 | 61070007R | Joint | Non reliée | |
| 48 | 61070007R | Joint | Non reliée | |
| 49 | 3801051R | Vis | Disponible | Voir la pièce |
| 50 | 61070004R | Bride termique | Non reliée | |
| 51 | 4161438R | Joint | Non reliée | |
| 52 | 2318992AR | Carburateur WYJ-282A | Disponible | Voir la pièce |
| 53 | 61070003ER | Support filtre | Non reliée | |
| 54 | 61040020 | Bague | Disponible | Voir la pièce |
| 55 | 61052009BR | Vis | Disponible | Voir la pièce |
| 56 | 56510064R | Filtre | Non reliée | |
| 57 | 56510044 | Couvercle | Disponible | Voir la pièce |
| 58 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 59 | 094600451 | Rondelle | Disponible | Voir la pièce |
| 60 | 61070035BR | Poulie de démarrage | Disponible | Voir la pièce |
| 61 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 62 | 61070019AR | Cordelette | Disponible | Voir la pièce |
| 63 | 093500397R | Poignée de démarrage | Non reliée | |
| 64 | 072700089R | Bague | Disponible | Voir la pièce |
| 65 | 61102006BR | Demarrage complet | Disponible | Voir la pièce |
| 66 | 61290088R | Tuyau | Disponible | Voir la pièce |
| 67 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 68 | 56510070 | Kit etiquettes | Disponible | Voir la pièce |
| 69 | 4161211R | Passetube | Disponible | Voir la pièce |
| 70 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 71 | 56510088R | Reservoir | Disponible | Voir la pièce |

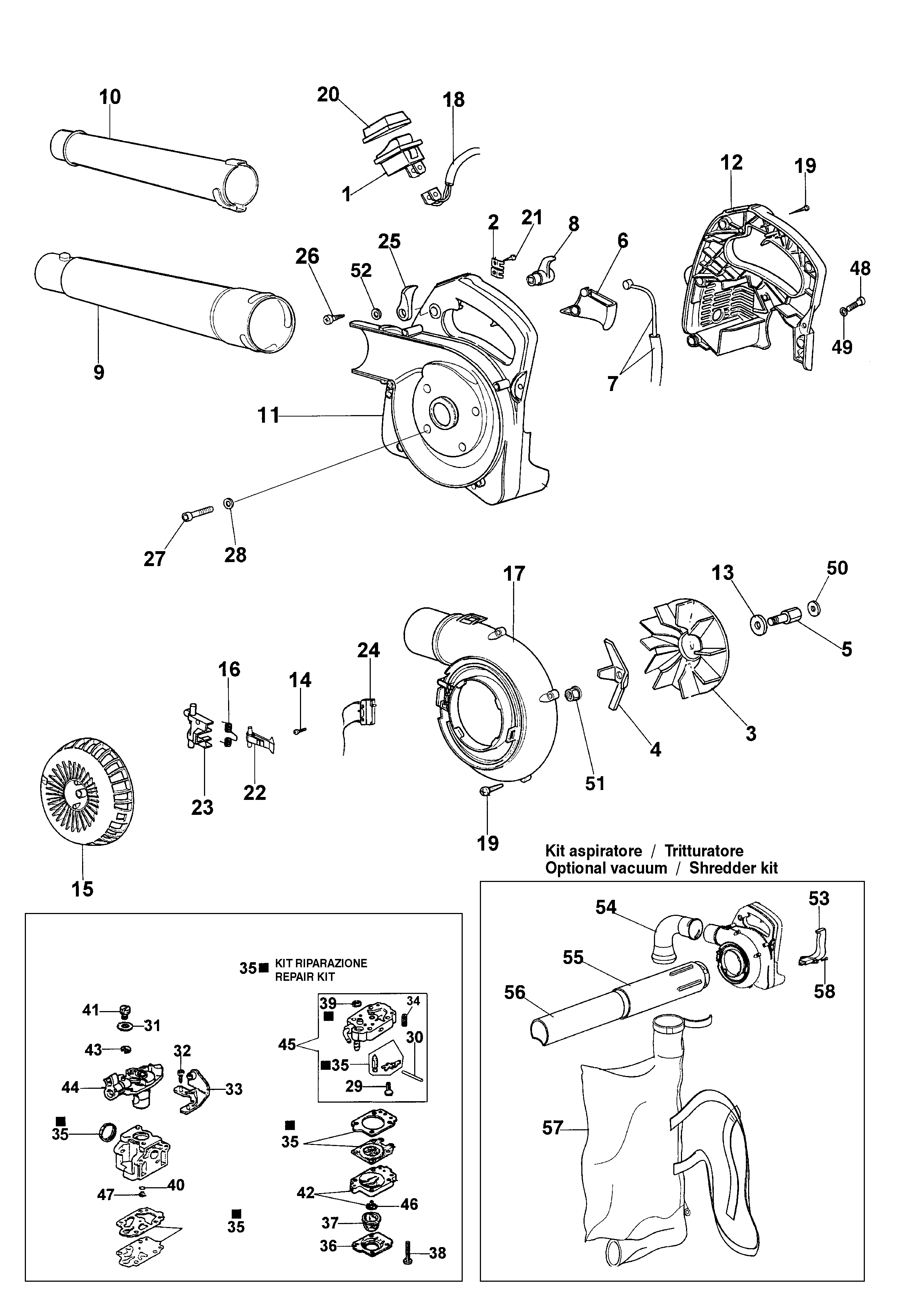

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2317021R | Interrupteur | Non reliée | |
| 2 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 3 | 56510004 | Ventilateur | Disponible | Voir la pièce |
| 4 | 56510005 | Couteau | Disponible | Voir la pièce |
| 5 | 56510006 | Pivot | Disponible | Voir la pièce |
| 6 | 56510013 | Accelerateur | Disponible | Voir la pièce |
| 7 | 56510014 | Cable accellerateur | Disponible | Voir la pièce |
| 8 | 56510015 | Levier | Disponible | Voir la pièce |
| 9 | 56510018A | Tuyau | Disponible | Voir la pièce |
| 10 | 56510019A | Tuyau | Disponible | Voir la pièce |
| 11 | 56510036A | Carter | Disponible | Voir la pièce |
| 12 | 56510086 | Carter | Disponible | Voir la pièce |
| 13 | 56510050R | Rondelle | Disponible | Voir la pièce |
| 14 | 3960069AR | Vis | Disponible | Voir la pièce |
| 15 | 56510009 | Couvercle | Disponible | Voir la pièce |
| 16 | 56510011A | Ressort | Disponible | Voir la pièce |
| 17 | 56510034A | Couronne | Disponible | Voir la pièce |
| 18 | 61070012R | Cable | Disponible | Voir la pièce |
| 19 | 3960115R | Vis | Disponible | Voir la pièce |
| 19 | 3960115R | Vis | Disponible | Voir la pièce |
| 20 | 2317013R | Protection | Disponible | Voir la pièce |
| 21 | 3960030R | Vis | Disponible | Voir la pièce |
| 22 | 56510024 | Levier | Disponible | Voir la pièce |
| 23 | 56510063A | Couvercle | Disponible | Voir la pièce |
| 24 | 56510049 | Cable | Disponible | Voir la pièce |
| 25 | 58040089 | Levier | Disponible | Voir la pièce |
| 26 | 3960067AR | Vis | Disponible | Voir la pièce |
| 27 | 3801013R | Vis | Disponible | Voir la pièce |
| 28 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 29 | 2318569 | Vis | Disponible | Voir la pièce |
| 30 | 003300201 | Axe | Disponible | Voir la pièce |
| 31 | 2318703 | Rondelle | Disponible | Voir la pièce |
| 32 | 2318580 | Vis | Disponible | Voir la pièce |
| 33 | 2318813 | Support | Disponible | Voir la pièce |
| 34 | 2318568 | Ressort | Disponible | Voir la pièce |
| 35 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 35 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 35 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 35 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 35 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 36 | 2318571 | Couvercle | Disponible | Voir la pièce |
| 37 | 2318572 | Pompe | Disponible | Voir la pièce |
| 38 | 2318585 | Vis | Disponible | Voir la pièce |
| 39 | 003300204R | Filtre mix | Non reliée | |
| 40 | 2318701 | Bague or | Disponible | Voir la pièce |
| 41 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 42 | 2318570 | Corp primer | Disponible | Voir la pièce |
| 43 | 2318189 | Bague | Disponible | Voir la pièce |
| 44 | 2318814 | Soupape | Disponible | Voir la pièce |
| 45 | 2318811 | Corp pompe | Disponible | Voir la pièce |
| 46 | 2318592R | Soupape | Non reliée | |
| 47 | 2318812 | Gicleur | Disponible | Voir la pièce |
| 48 | 3801002R | Vis | Disponible | Voir la pièce |
| 49 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 50 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 51 | 3980012R | Ecrou | Non reliée | |
| 52 | 3918003R | Rondelle | Disponible | Voir la pièce |
| 53 | 56510089 | Poignee | Disponible | Voir la pièce |
| 54 | 56510017 | Coude | Disponible | Voir la pièce |
| 55 | 56510114 | Tuyau flexible | Disponible | Voir la pièce |
| 56 | 56510114 | Tuyau flexible | Disponible | Voir la pièce |
| 57 | 56510058B | Bac | Disponible | Voir la pièce |
| 58 | 3960115R | Vis | Disponible | Voir la pièce |
