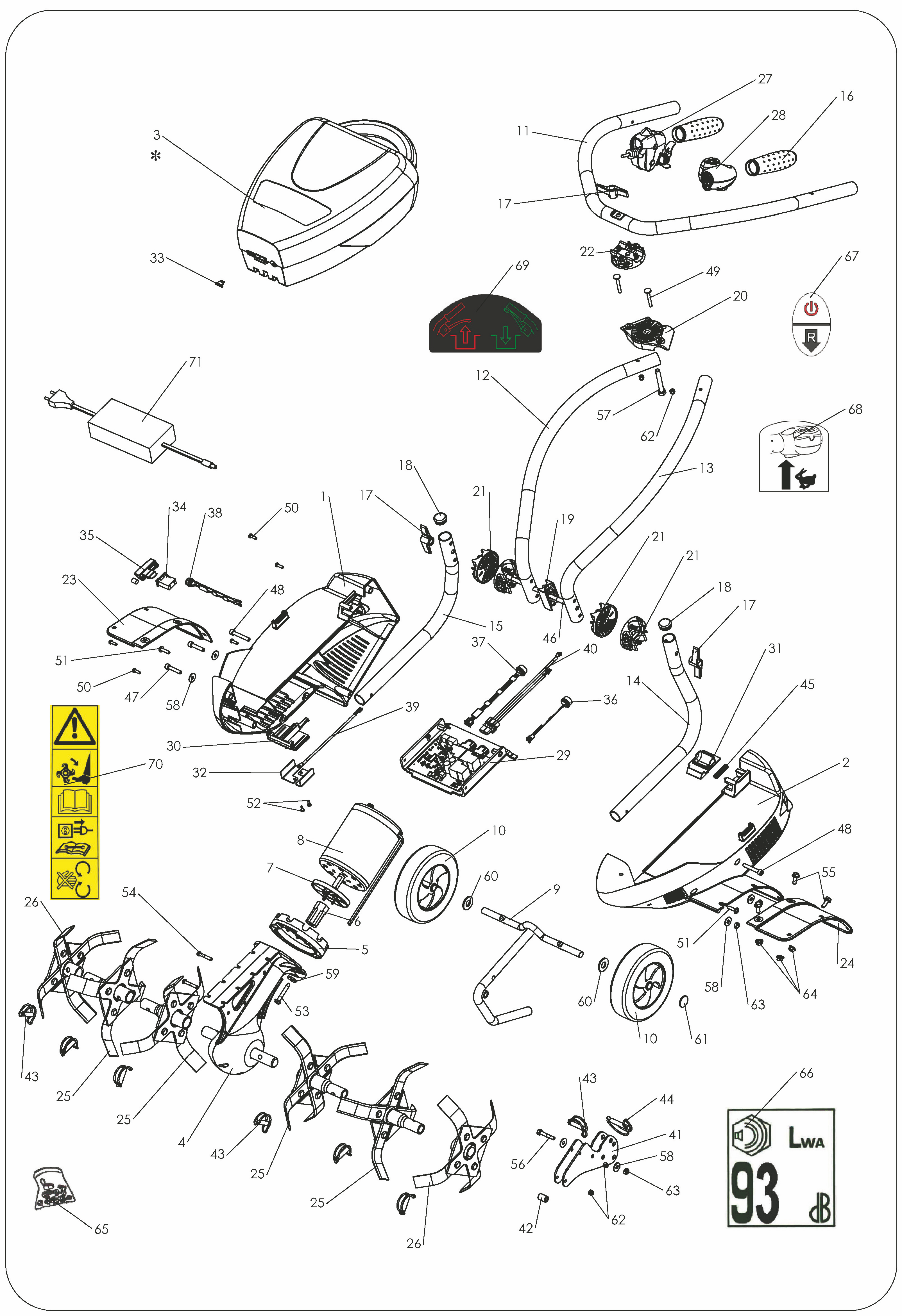

Vue Éclatée BBX
Retrouvez les pièces détachées, références et repères disponibles pour BBX.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| * | 1819960 | Batterie | Disponible | Voir la pièce |
| 1 | 340650024 | Corps droit gris | Non reliée | |
| 2 | 340650025 | Corps gauche gris | Disponible | Voir la pièce |
| 3 | 8000136504 | Pack batterie pour bbx | Disponible | Voir la pièce |
| 4 | 6501010001 | Transmission allu | Disponible | Voir la pièce |
| 5 | 340650009 | Adaptateur moteur transmision | Non reliée | |
| 6 | 303000022 | Moyeu moteur | Non reliée | |
| 7 | 340650010 | Ventilateur | Non reliée | |
| 8 | 6501010006 | Moteur bbx | Disponible | Voir la pièce |
| 9 | 305000005 | Support roue + bequille | Non reliée | |
| 10 | 309000028 | Roue | Non reliée | |
| 10 | 309000028 | Roue | Non reliée | |
| 11 | 6502010701 | Guidon haut gris | Disponible | Voir la pièce |
| 12 | 6502010702 | Guidon intermediaire droit | Disponible | Voir la pièce |
| 13 | 6502010703 | Guidon intermediaire gauche | Disponible | Voir la pièce |
| 14 | 6502010705 | Guidon bas gauche | Disponible | Voir la pièce |
| 15 | 6502010704 | Guidon bas droit | Disponible | Voir la pièce |
| 16 | 341000068 | Manchon caoutchouc | Non reliée | |
| 17 | 300800004 | Poignee de serrage guidon | Disponible | Voir la pièce |
| 17 | 300800004 | Poignee de serrage guidon | Disponible | Voir la pièce |
| 17 | 300800004 | Poignee de serrage guidon | Disponible | Voir la pièce |
| 18 | 341000073 | Embout rond | Non reliée | |
| 18 | 341000073 | Embout rond | Non reliée | |
| 19 | 341000069 | Liaison guidon | Non reliée | |
| 20 | 341000070 | Liason guidon int | Non reliée | |
| 21 | 341000071 | Secteur reglage guidon | Non reliée | |
| 21 | 341000071 | Secteur reglage guidon | Non reliée | |
| 21 | 341000071 | Secteur reglage guidon | Non reliée | |
| 22 | 341000072 | Secteur reglage guidon+ meplat | Non reliée | |
| 23 | 340650064 | Aile protection droite bleu | Non reliée | |
| 24 | 340650065 | Aile protection gauche bleu | Non reliée | |
| 25 | 320010017 | Etoile depart | Disponible | Voir la pièce |
| 25 | 320010017 | Etoile depart | Disponible | Voir la pièce |
| 25 | 320010017 | Etoile depart | Disponible | Voir la pièce |
| 25 | 320010017 | Etoile depart | Disponible | Voir la pièce |
| 26 | 320010018 | Etoile add. ghx50 | Disponible | Voir la pièce |
| 26 | 320010018 | Etoile add. ghx50 | Disponible | Voir la pièce |
| 27 | 6501010002 | Commande droite | Non reliée | |
| 28 | 6501010003 | Commande gauche | Non reliée | |
| 29 | 350040001 | Ens carte + radiateur 800w | Disponible | Voir la pièce |
| 30 | 340650003 | Support cosses | Non reliée | |
| 31 | 340650002 | Clip pack | Non reliée | |
| 32 | 304000236 | Cosse male v2 | Non reliée | |
| 33 | 305020003 | Ressort | Disponible | Voir la pièce |
| 34 | 350020002 | Porte fusible | Non reliée | |
| 35 | 6501010004 | Cle coupe circuit | Non reliée | |
| 36 | 350010003 | Faisceau 6 voies | Non reliée | |
| 37 | 350010004 | Faisceau 8 voies | Non reliée | |
| 38 | 350010005 | Faisceau prise charge corps | Non reliée | |
| 39 | 350010008 | Cable masse positive | Non reliée | |
| 40 | 350010007 | Faisceau batterie positif | Non reliée | |
| 41 | 304000238 | Support bequille | Non reliée | |
| 42 | 302020089 | Entretoise | Non reliée | |
| 43 | 301010003 | Goupille automatique 67900050 | Non reliée | |
| 43 | 301010003 | Goupille automatique 67900050 | Non reliée | |
| 43 | 301010003 | Goupille automatique 67900050 | Non reliée | |
| 44 | 301010012 | Goupille | Non reliée | |
| 45 | 305020008 | Ressort | Non reliée | |
| 46 | 300600804 | Goujon | Non reliée | |
| 47 | 300020603 | Vis chc | Non reliée | |
| 48 | 300020611 | Vis | Non reliée | |
| 48 | 300020611 | Vis | Non reliée | |
| 49 | 300080504 | Vis | Non reliée | |
| 50 | 300120401 | Vis | Non reliée | |
| 50 | 300120401 | Vis | Non reliée | |
| 51 | 300110501 | Vis | Non reliée | |
| 51 | 300110501 | Vis | Non reliée | |
| 52 | 300090302 | Vis thermo | Non reliée | |
| 53 | 300090601 | Vis autotaraudeuse | Non reliée | |
| 54 | 300010502 | Vis | Non reliée | |
| 55 | 300010609 | Vis h embase crantee | Disponible | Voir la pièce |
| 56 | 300010604 | Vis | Disponible | Voir la pièce |
| 57 | 300010809 | Vis | Disponible | Voir la pièce |
| 58 | 300400601 | Rondelle | Non reliée | |
| 58 | 300400601 | Rondelle | Non reliée | |
| 58 | 300400601 | Rondelle | Non reliée | |
| 59 | 300410602 | Rondelle | Disponible | Voir la pièce |
| 60 | 300401201 | Rondelle | Non reliée | |
| 60 | 300401201 | Rondelle | Non reliée | |
| 61 | 300701201 | Enjoliveur starlock | Disponible | Voir la pièce |
| 62 | 300210501 | Ecrou frein | Non reliée | |
| 62 | 300210501 | Ecrou frein | Non reliée | |
| 63 | 300210602 | ECROU FREIN | Non reliée | |
| 63 | 300210602 | ECROU FREIN | Non reliée | |
| 64 | 300260601 | Voir 70582122 | Non reliée | |
| 65 | 300000026AR | Pochette visserie | Disponible | Voir la pièce |
| 66 | 503000062 | Etiquette niveau de bruit | Non reliée | |
| 67 | 503000068 | Autocollant on/off | Non reliée | |
| 68 | 503000074 | Etiquette vmax | Non reliée | |
| 69 | 503000029 | Autocollant emb. mecanique | Disponible | Voir la pièce |
| 70 | 503000070 | Etiquette securit2 | Non reliée | |
| 71 | 350060001 | Chargeur ce | Disponible | Voir la pièce |
