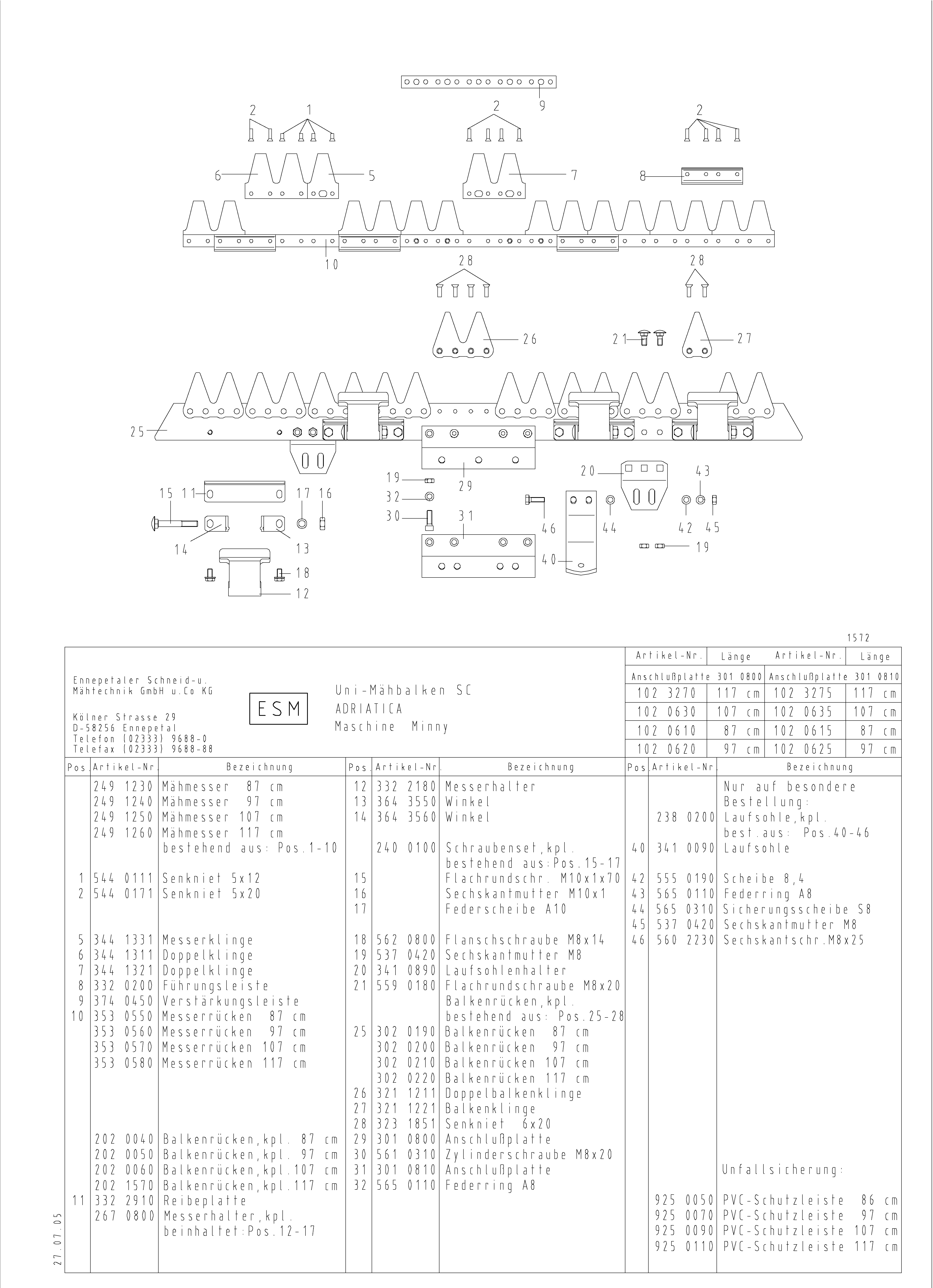

Vue Éclatée Barre ESM pour SF 80
Retrouvez les pièces détachées, références et repères disponibles pour Barre ESM pour SF 80.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 5440111 | Rivet 5x12 | Disponible | Voir la pièce |
| 2 | 5440171 | Rivet 5x20 | Disponible | Voir la pièce |
| 2 | 5440171 | Rivet 5x20 | Disponible | Voir la pièce |
| 2 | 5440171 | Rivet 5x20 | Disponible | Voir la pièce |
| 5 | 3441331 | Section | Disponible | Voir la pièce |
| 6 | 3441311 | Section double | Disponible | Voir la pièce |
| 7 | 3441321 | Section double | Disponible | Voir la pièce |
| 8 | 3320200 | Plaque de guidage | Nous contacter | Voir la pièce |
| 9 | 3740450 | Renfort | Nous contacter | Voir la pièce |
| 10 | 3530550 | Dos de lame 87 cm | Nous contacter | Voir la pièce |
| 11 | 3322910 | Plaque | Disponible | Voir la pièce |
| 12 | 3322180 | Pince lame | Disponible | Voir la pièce |
| 13 | 3643550 | Equerre | Disponible | Voir la pièce |
| 14 | 3643560 | Equerre | Nous contacter | Voir la pièce |
| 15 | 2400100 | Jeu de vis (rep 15-17) | Nous contacter | Voir la pièce |
| 16 | 2400100 | Jeu de vis (rep 15-17) | Nous contacter | Voir la pièce |
| 17 | 2400100 | Jeu de vis (rep 15-17) | Nous contacter | Voir la pièce |
| 18 | 5620800 | Vis m8x14 | Disponible | Voir la pièce |
| 19 | 5370420 | Ecrou m8 | Nous contacter | Voir la pièce |
| 19 | 5370420 | Ecrou m8 | Nous contacter | Voir la pièce |
| 20 | 3410890 | Support patin | Disponible | Voir la pièce |
| 21 | 5590180 | Vis m8x20 | Disponible | Voir la pièce |
| 25 | 3020190 | Dos de barre 87 cm | Nous contacter | Voir la pièce |
| 26 | 3211211 | Section double | Disponible | Voir la pièce |
| 27 | 3211221 | Section | Disponible | Voir la pièce |
| 28 | 3231851 | Rivet 6x20 | Disponible | Voir la pièce |
| 28 | 3231851 | Rivet 6x20 | Disponible | Voir la pièce |
| 29 | 3010800 | Plaque | Nous contacter | Voir la pièce |
| 30 | 5610310 | Vis | Nous contacter | Voir la pièce |
| 31 | 3010810 | Plaque | Nous contacter | Voir la pièce |
| 32 | 5650110 | Rondelle | Nous contacter | Voir la pièce |
| 40 | 3410090 | Patin | Disponible | Voir la pièce |
| 42 | 5550190 | Rondelle | Disponible | Voir la pièce |
| 43 | 5650190 | Rondelle | Nous contacter | Voir la pièce |
| 44 | 5650310 | Rondelle | Nous contacter | Voir la pièce |
| 45 | 5370420 | Ecrou m8 | Nous contacter | Voir la pièce |
| 46 | 5602230 | Vis m8x25 | Nous contacter | Voir la pièce |
