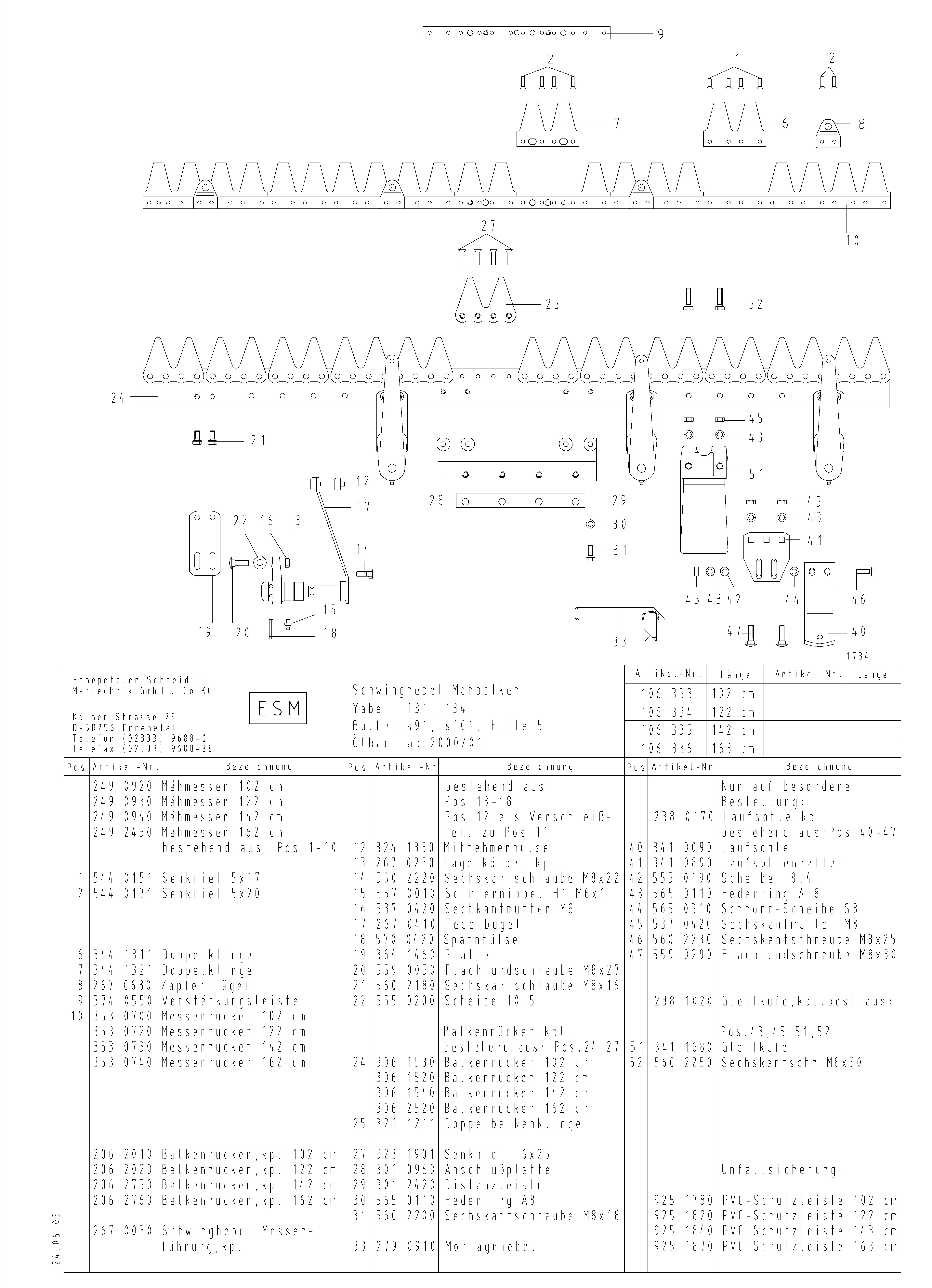

Vue Éclatée Barre ESM pour MTF 141
Retrouvez les pièces détachées, références et repères disponibles pour Barre ESM pour MTF 141.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 5440151 | Rivet 5x17 | Disponible | Voir la pièce |
| 2 | 5440171 | Rivet 5x20 | Disponible | Voir la pièce |
| 2 | 5440171 | Rivet 5x20 | Disponible | Voir la pièce |
| 6 | 3441311 | Section double | Disponible | Voir la pièce |
| 7 | 3441321 | Section double | Disponible | Voir la pièce |
| 8 | 2670630 | Support à ergot | Disponible | Voir la pièce |
| 9 | 3740550 | Renfort | Nous contacter | Voir la pièce |
| 10 | 3530730 | Dos de lame 142 cm | Nous contacter | Voir la pièce |
| 10 | 3530740 | Dos de lame 162 cm | Nous contacter | Voir la pièce |
| 12 | 3241330 | Douille d | Disponible | Voir la pièce |
| 13 | 2670230 | Corps de palier | Nous contacter | Voir la pièce |
| 14 | 5602220 | Vis | Disponible | Voir la pièce |
| 15 | 5570010 | Graisseur | Disponible | Voir la pièce |
| 16 | 5370420 | Ecrou m8 | Nous contacter | Voir la pièce |
| 17 | 2670410 | Bride | Nous contacter | Voir la pièce |
| 18 | 5700420 | Douille serrage | Disponible | Voir la pièce |
| 19 | 3641460 | Plaque | Disponible | Voir la pièce |
| 20 | 5590050 | Vis | Disponible | Voir la pièce |
| 21 | 5602180 | Vis | Disponible | Voir la pièce |
| 22 | 5550200 | Rondelle | Nous contacter | Voir la pièce |
| 24 | 3061540 | Dos de barre 142 cm | Nous contacter | Voir la pièce |
| 24 | 3062520 | Dos de barre 162 cm | Nous contacter | Voir la pièce |
| 25 | 3211211 | Section double | Disponible | Voir la pièce |
| 27 | 3231901 | Rivet 6x25 | Disponible | Voir la pièce |
| 28 | 3010960 | Plaque | Nous contacter | Voir la pièce |
| 29 | 3012420 | Pièce intermédiaire | Disponible | Voir la pièce |
| 30 | 5650110 | Rondelle | Nous contacter | Voir la pièce |
| 31 | 5602200 | Vis | Disponible | Voir la pièce |
| 33 | 2790910 | Levier | Nous contacter | Voir la pièce |
| 40 | 3410090 | Patin | Disponible | Voir la pièce |
| 41 | 3410890 | Support patin | Disponible | Voir la pièce |
| 42 | 5550190 | Rondelle | Disponible | Voir la pièce |
| 43 | 5650110 | Rondelle | Nous contacter | Voir la pièce |
| 43 | 5650110 | Rondelle | Nous contacter | Voir la pièce |
| 43 | 5650110 | Rondelle | Nous contacter | Voir la pièce |
| 44 | 5650310 | Rondelle | Nous contacter | Voir la pièce |
| 45 | 5370420 | Ecrou m8 | Nous contacter | Voir la pièce |
| 45 | 5370420 | Ecrou m8 | Nous contacter | Voir la pièce |
| 45 | 5370420 | Ecrou m8 | Nous contacter | Voir la pièce |
| 46 | 5602230 | Vis m8x25 | Nous contacter | Voir la pièce |
| 47 | 5590290 | Vis | Nous contacter | Voir la pièce |
| 51 | 3411680 | Glissière | Nous contacter | Voir la pièce |
| 52 | 5602250 | Vis | Disponible | Voir la pièce |
