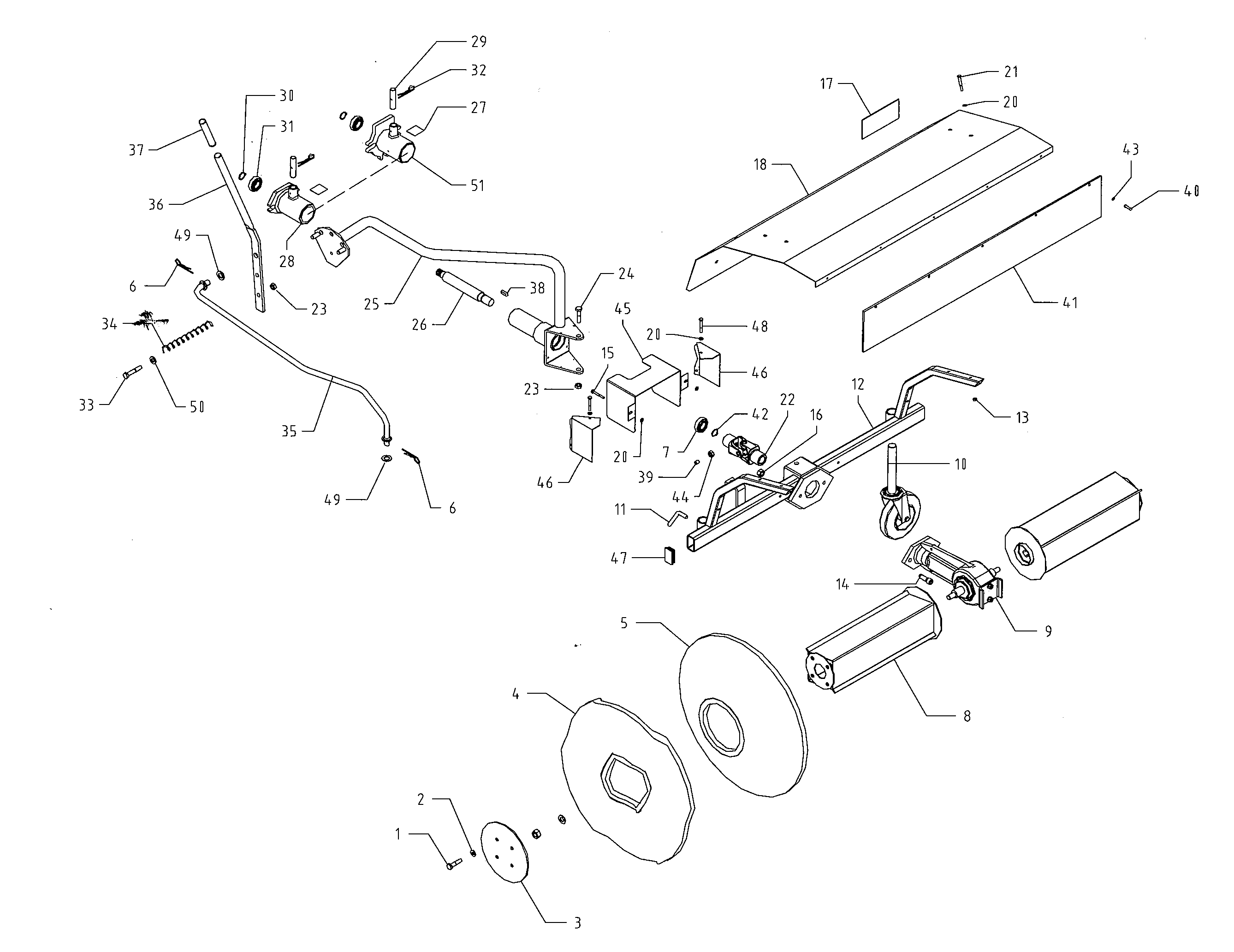

Vue Éclatée BALAYEUSE FRONTALE
Retrouvez les pièces détachées, références et repères disponibles pour BALAYEUSE FRONTALE.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 500021010 | Vis m10x25 | Disponible | Voir la pièce |
| 2 | 510010000 | Rondelle d11 | Disponible | Voir la pièce |
| 3 | 020400000 | Disque fermeture | Non reliée | |
| 4 | 020500000 | Brosse façonnée | Non reliée | |
| 5 | 020600000 | Brosse | Non reliée | |
| 6 | 530001000 | Goupille | Disponible | Voir la pièce |
| 6 | 530001000 | Goupille | Disponible | Voir la pièce |
| 7 | 540002000 | Roulement | Disponible | Voir la pièce |
| 8 | 020300000 | Porte brosse | Non reliée | |
| 9 | 010101000 | Groupe de renvoi | Non reliée | |
| 10 | 012600000 | Roue folle | Non reliée | |
| 11 | 011000000 | Vis de fixation | Non reliée | |
| 12 | 020100000 | Armature | Non reliée | |
| 13 | 520003506 | Ecrou m6 | Disponible | Voir la pièce |
| 14 | 500035012 | Vis m12x35 | Disponible | Voir la pièce |
| 15 | 510006045 | Vis m6x45 | Disponible | Voir la pièce |
| 16 | 520004012 | Ecrou m12 | Disponible | Voir la pièce |
| 17 | 011500000 | Etiquette | Non reliée | |
| 18 | 020200000 | Capot | Non reliée | |
| 20 | 510010006 | Rondelle d6x18 | Disponible | Voir la pièce |
| 20 | 510010006 | Rondelle d6x18 | Disponible | Voir la pièce |
| 20 | 510010006 | Rondelle d6x18 | Disponible | Voir la pièce |
| 21 | 500006040 | Vis m6x40 | Disponible | Voir la pièce |
| 22 | 020700000 | Cardan | Non reliée | |
| 23 | 500042010 | Ecrou m10 | Disponible | Voir la pièce |
| 23 | 500042010 | Ecrou m10 | Disponible | Voir la pièce |
| 24 | 021500000 | Vis te | Non reliée | |
| 25 | 020800000 | Tube avec fourche | Non reliée | |
| 26 | 010203000 | Arbre transmission | Non reliée | |
| 27 | 010900000 | Etiquette rotation | Non reliée | |
| 28 | 010201000 | Support ar | Non reliée | |
| 29 | 010202000 | Axe | Non reliée | |
| 30 | 510009000 | Clips | Disponible | Voir la pièce |
| 31 | 540001000 | Roulement | Disponible | Voir la pièce |
| 32 | 520001000 | Goupille | Disponible | Voir la pièce |
| 33 | 530006010 | Vis m10x60 | Disponible | Voir la pièce |
| 34 | 020901000 | Ressort | Non reliée | |
| 35 | 020001500 | Tirant | Non reliée | |
| 36 | 020902000 | Levier | Non reliée | |
| 37 | 020903000 | Poignée | Non reliée | |
| 38 | 530004000 | Clavette | Disponible | Voir la pièce |
| 39 | 510012010 | Vis pointeau m10x12 | Disponible | Voir la pièce |
| 40 | 530002000 | Rivet | Disponible | Voir la pièce |
| 41 | 021000000 | Gomme protection | Non reliée | |
| 42 | 510011000 | Circlips | Disponible | Voir la pièce |
| 43 | 510003005 | Rondelle 5x20 | Disponible | Voir la pièce |
| 44 | 500001109 | Ecrou m10 | Disponible | Voir la pièce |
| 45 | 021100000 | Carter protection | Non reliée | |
| 46 | 021200000 | Carter droit ou gauche | Non reliée | |
| 46 | 021200000 | Carter droit ou gauche | Non reliée | |
| 47 | 020110000 | Bouchon | Non reliée | |
| 48 | 510006010 | Vis m6x10 | Disponible | Voir la pièce |
| 49 | 511120020 | Rondelle d16 | Disponible | Voir la pièce |
| 49 | 511120020 | Rondelle d16 | Disponible | Voir la pièce |
| 50 | 511100120 | Rondelle d12 | Disponible | Voir la pièce |
| 51 | 010201001 | Support attache fixe (option) | Non reliée |
