Vue Éclatée AUROCH 84

Vue Éclatée AUROCH 84

Retrouvez les pièces détachées, références et repères disponibles pour AUROCH 84.

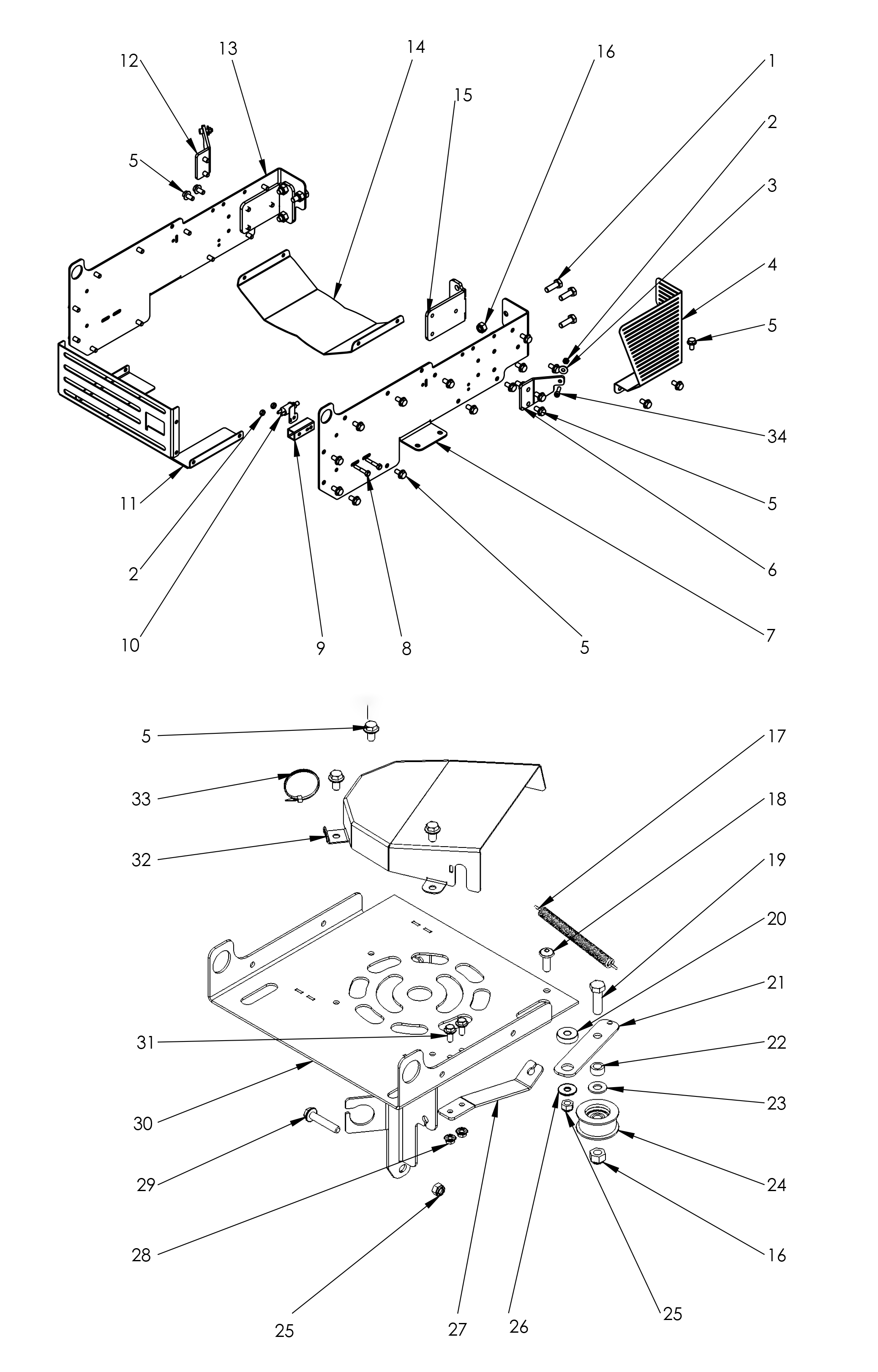

Vue éclatée AUROCH 84

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300011015 VIS Disponible Voir la pièce
2 0300210602 ECROU Non reliée
2 0300210602 ECROU Non reliée
3 0300400601 RONDELLE Disponible Voir la pièce
4 4402000324 GRILLE PROTECTION Nous contacter Voir la pièce
5 0300090815 VIS Non reliée
5 0300090815 VIS Non reliée
5 0300090815 VIS Non reliée
5 0300090815 VIS Non reliée
5 0300090815 VIS Non reliée
6 4402000328 FIXATION CHAINE D Nous contacter Voir la pièce
7 4402000326 JOUE CHASSIS DROIT Nous contacter Voir la pièce
8 0300010604 VIS Disponible Voir la pièce
9 0304001136 SUPPORT CAPTEUR DE FREIN Non reliée
10 0350090003 CAPTEUR FREIN Non reliée
11 4402000325 CAPOT ARRIERE Nous contacter Voir la pièce
12 4402000331 FIXATION CHAINE G Nous contacter Voir la pièce
13 4402000329 JOUE CHASSIS GAUCHE Nous contacter Voir la pièce
14 4402000332 CACHE EMBRAYAGE Nous contacter Voir la pièce
15 4402000346 SUPPORT Nous contacter Voir la pièce
16 0300211001 ECROU Disponible Voir la pièce
16 0300211001 ECROU Disponible Voir la pièce
17 0305010033 RESSORT Disponible Voir la pièce
18 0300100806 VIS Non reliée
19 0300011003 VIS Disponible Voir la pièce
20 0302020320 ENTRETOISE Non reliée
21 0304001140 TOLE TENDEUR Non reliée
22 0302020235 ENTRETOISE Nous contacter Voir la pièce
23 0300401002 RONDELLE PLATE Disponible Voir la pièce
24 0341000003 GALET EMBRAYAGE Nous contacter Voir la pièce
25 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
25 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
26 0300400803 RONDELLE LARGE Non reliée
27 KP02010206 ARRET DE GAINE CRABOT Nous contacter Voir la pièce
28 0300260601 ECROU A EMBASE CRANTE Disponible Voir la pièce
29 0300010818 VIS Non reliée
30 4402000330 SUPPORT BV Nous contacter Voir la pièce
31 0300010609 VIS EMBASE CRANTEE Disponible Voir la pièce
32 4402000327 TOLE FLUX AIR BV Nous contacter Voir la pièce
33 0301060003 ATTACHE RILSAN Disponible Voir la pièce
34 0300020602 VIS Disponible Voir la pièce

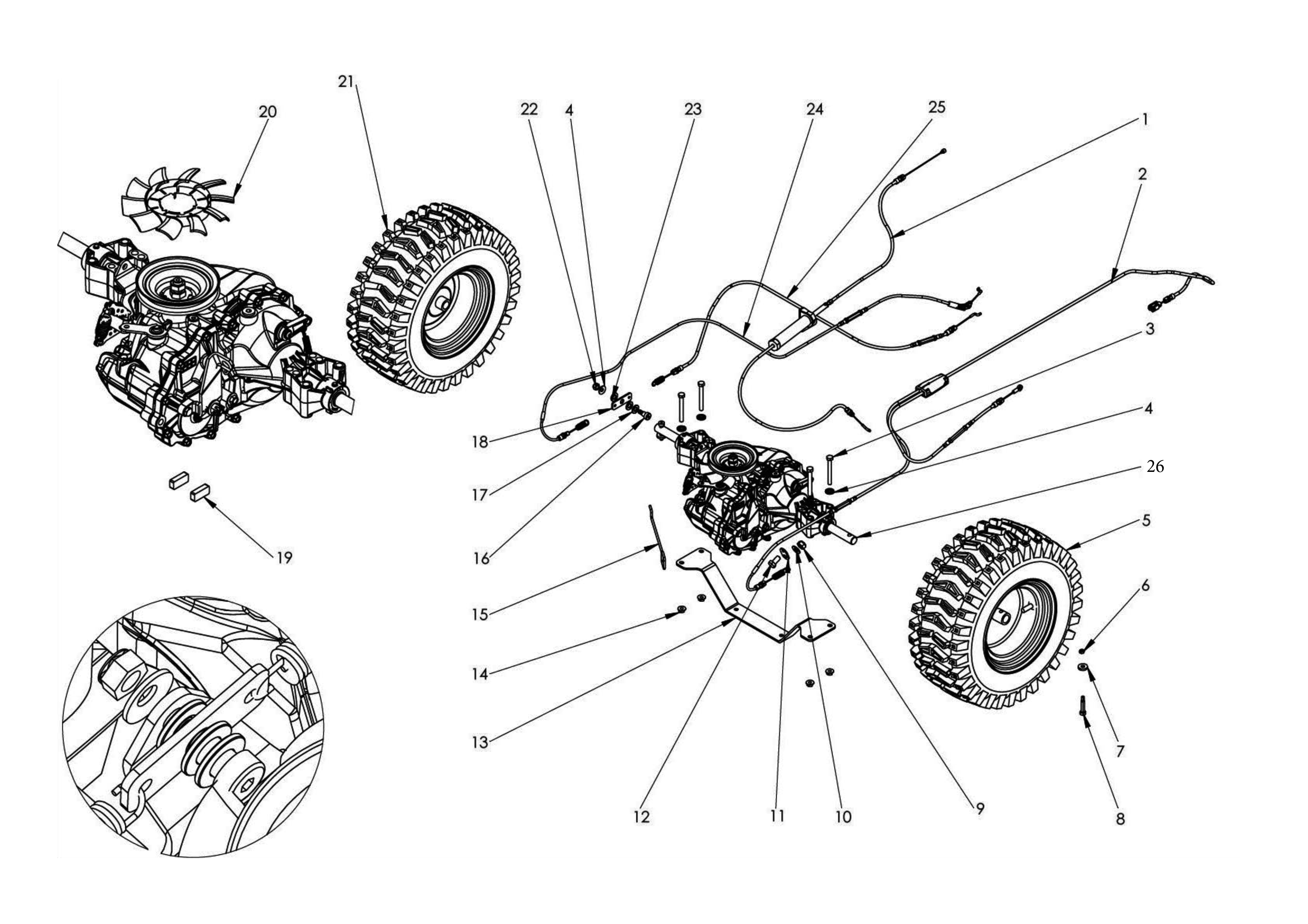

Vue éclatée AUROCH 84

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0308010036 CABLE CDE DIFFERENTIEL Non reliée
2 0308050030 CABLE FREIN Non reliée
3 0300010813 VIS Disponible Voir la pièce
4 0300430801 RONDELLE Nous contacter Voir la pièce
4 0300430801 RONDELLE Nous contacter Voir la pièce
5 0309000058 ROUE DROITE Non reliée
6 0300210602 ECROU Non reliée
7 0300400807 RONDELLE PLATE Non reliée
8 0300090614 VIS Non reliée
9 0300211001 ECROU Disponible Voir la pièce
10 0300401002 RONDELLE PLATE Disponible Voir la pièce
11 0304001224 PATTE RESSORT FREIN Non reliée
12 0300011012 VIS Nous contacter Voir la pièce
13 4402000333 SUPPORT SABOT Nous contacter Voir la pièce
14 0300260801 ECROU Nous contacter Voir la pièce
15 0305030063 TRINGLE Non reliée
16 0300090810 VIS Non reliée
17 0300401003 RONDELLE PLATE Disponible Voir la pièce
18 0304001142 PLATINE Non reliée
19 0001210911 PLAQUETTE DE FREIN Non reliée
20 0001210910 VENTILATEUR Non reliée
21 0309000059 ROUE GAUCHE Non reliée
22 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
23 0300401003 RONDELLE PLATE Disponible Voir la pièce
24 0308010034 CABLE MAV Non reliée
25 0308010035 CABLE MAR Non reliée
26 KP04020003 TRANSMISSION HG Non reliée

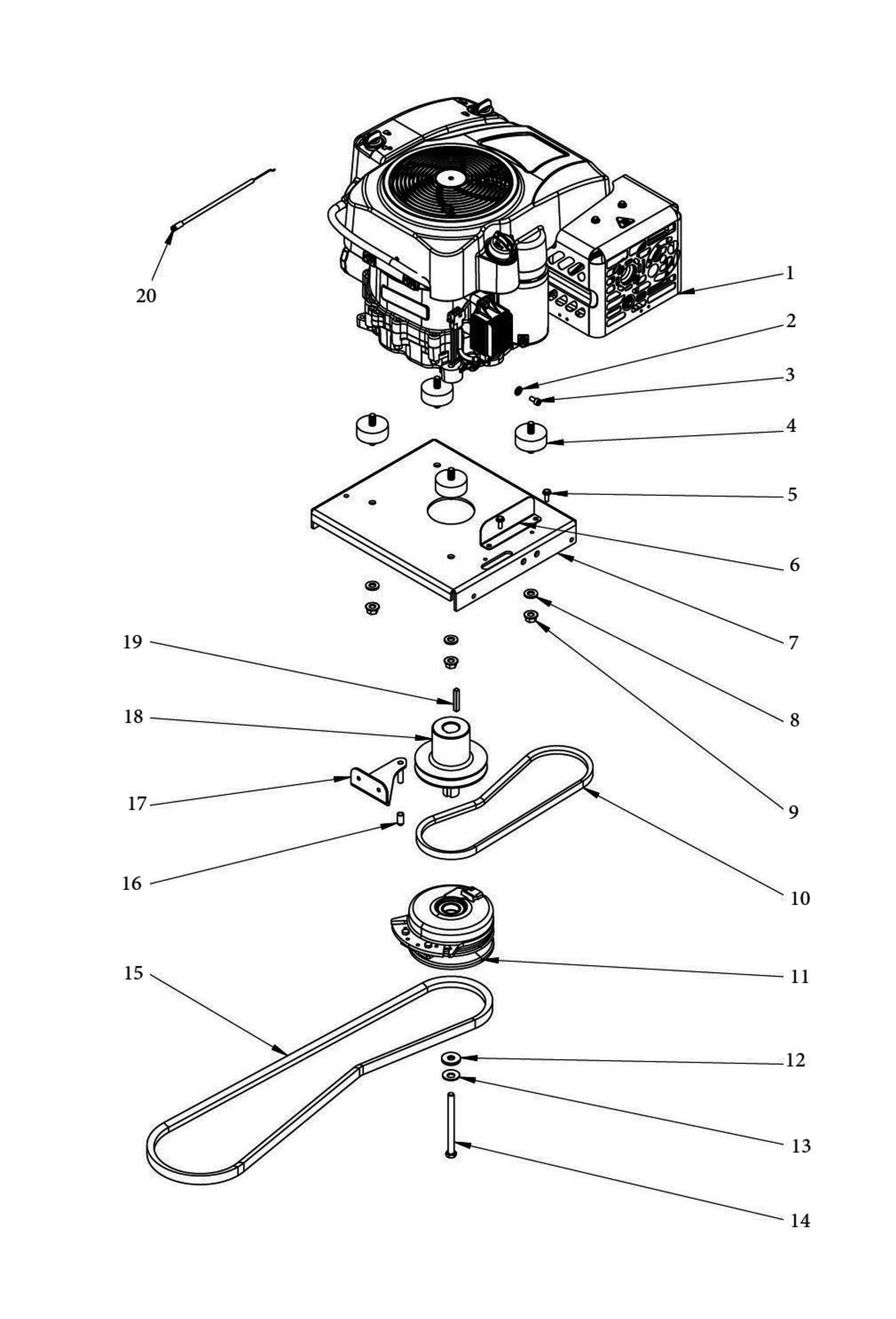

Vue éclatée AUROCH 84

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0330091020 MOTEUR RATO RV550 Non reliée
2 0300430602 RONDELLE Non reliée
3 0300020608 VIS Disponible Voir la pièce
4 0341000180 SILENBLOC Non reliée
5 0300090602 VIS Disponible Voir la pièce
6 4402000305 TOLE L Non reliée
7 4402000307 SUPPORT MOTEUR Nous contacter Voir la pièce
8 0300481001 RONDELLE Non reliée
9 0300261001 ECROU Disponible Voir la pièce
10 0306030141 COURROIE Non reliée
11 0306090001 EMBRAYAGE Non reliée
12 0300411101 RONDELLE Disponible Voir la pièce
13 0300431201 RONDELLE CONTACT Disponible Voir la pièce
14 0300060707 VIS Non reliée
15 0306030143 COURROIE Non reliée
16 0341000184 EMBOUT LEVIER Non reliée
17 4402000306 SUPPORT Nous contacter Voir la pièce
18 0306060088 POULIE Non reliée
19 0301040006 CLAVETTE CARREE Disponible Voir la pièce
20 0308040050 CABLE DE GAZ Nous contacter Voir la pièce

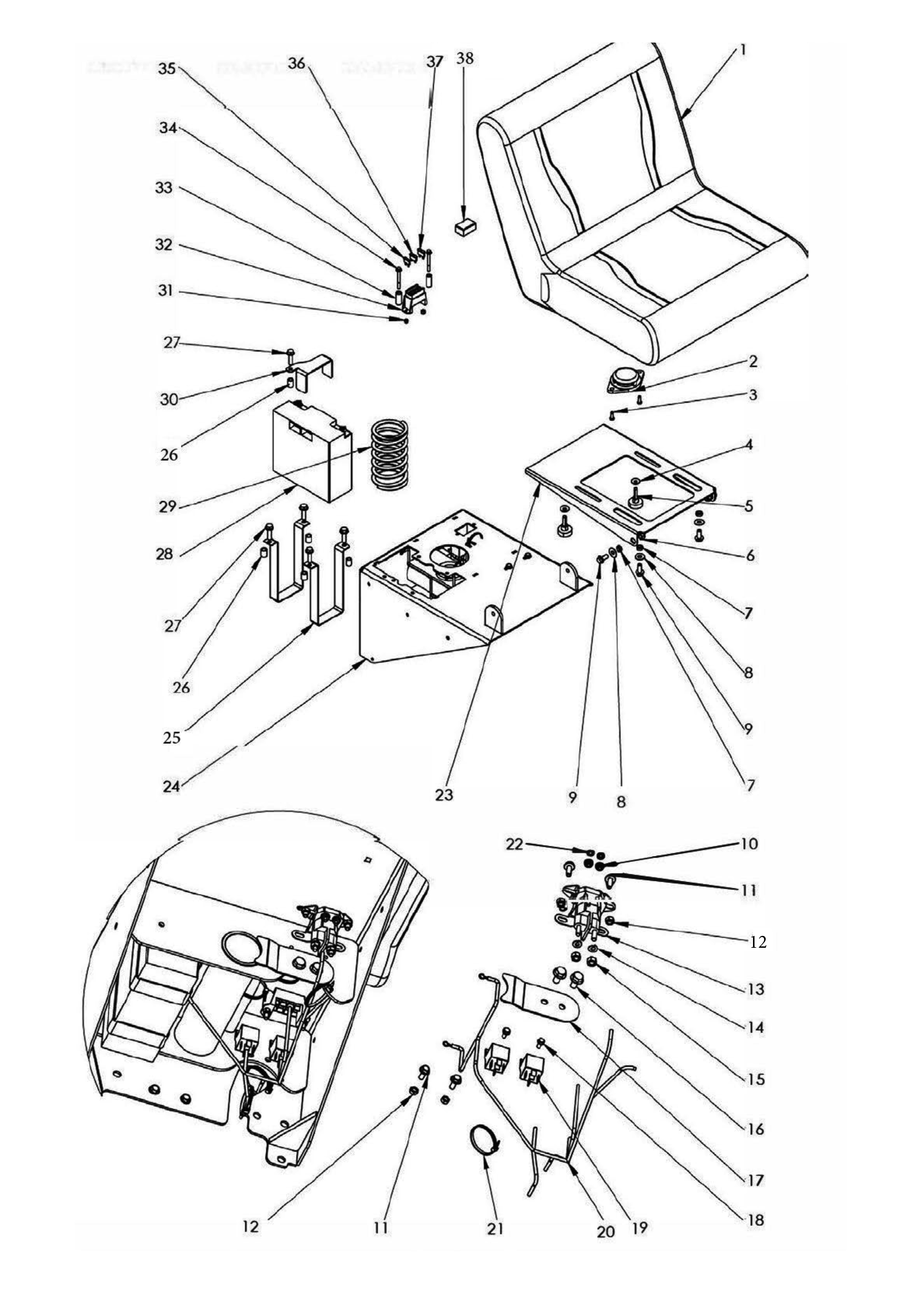

Vue éclatée AUROCH 84

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0360000006 SIEGE Non reliée
2 0350090004 SUPPORT Non reliée
3 0300090506 VIS Non reliée
4 0300430801 RONDELLE Nous contacter Voir la pièce
5 0300800806 MOLETTE DE SERRAGE Non reliée
6 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
7 0302020238 ENTRETOISE Non reliée
7 0302020238 ENTRETOISE Non reliée
8 0300400803 RONDELLE LARGE Non reliée
8 0300400803 RONDELLE LARGE Non reliée
9 0300010816 VIS Non reliée
9 0300010816 VIS Non reliée
10 0300260501 ECROU Nous contacter Voir la pièce
11 0300010609 VIS EMBASE CRANTEE Disponible Voir la pièce
11 0300010609 VIS EMBASE CRANTEE Disponible Voir la pièce
12 0300210602 ECROU Non reliée
12 0300210602 ECROU Non reliée
13 0350040012 SOLENOIDE Non reliée
14 0300450602 RONDELLE Non reliée
15 0300280601 ECROU Non reliée
16 0300090815 VIS Non reliée
17 4402000345 BLOQUAGE TRAIN AVANT Nous contacter Voir la pièce
18 0300090504 VIS Non reliée
19 0350040011 RELAIS Non reliée
20 0350010029 FAISCEAUX Non reliée
21 0301060003 ATTACHE RILSAN Disponible Voir la pièce
22 0300450501 RONDELLE Non reliée
23 4402000341 SUPPORT DE SIEGE PIVOT Nous contacter Voir la pièce
24 4402000344 SUPPORT SIEGE Nous contacter Voir la pièce
25 4402000342 SUPPORT BATTERIE Nous contacter Voir la pièce
26 0302020321 ENTRETOISE Non reliée
26 0302020321 ENTRETOISE Non reliée
27 0300090817 VIS Non reliée
27 0300090817 VIS Non reliée
28 0350030007 BATTERIE Non reliée
29 0305020032 RESSORT Non reliée
30 4402000343 VERROUILLAGE BATTERIE Nous contacter Voir la pièce
31 0300210501 ECROU FREIN Disponible Voir la pièce
32 0350020017 PORTE FUSIBLE Non reliée
33 0302020090 ENTRETOISE Disponible Voir la pièce
34 0300010510 VIS Non reliée
35 0350020020 FUSIBLE 25A Non reliée
36 0350020019 FUSIBLE 7.5A Non reliée
37 0350020018 FUSIBLE 5A Non reliée
38 0341000186 CAPOT PORTE FUSIBLE Non reliée

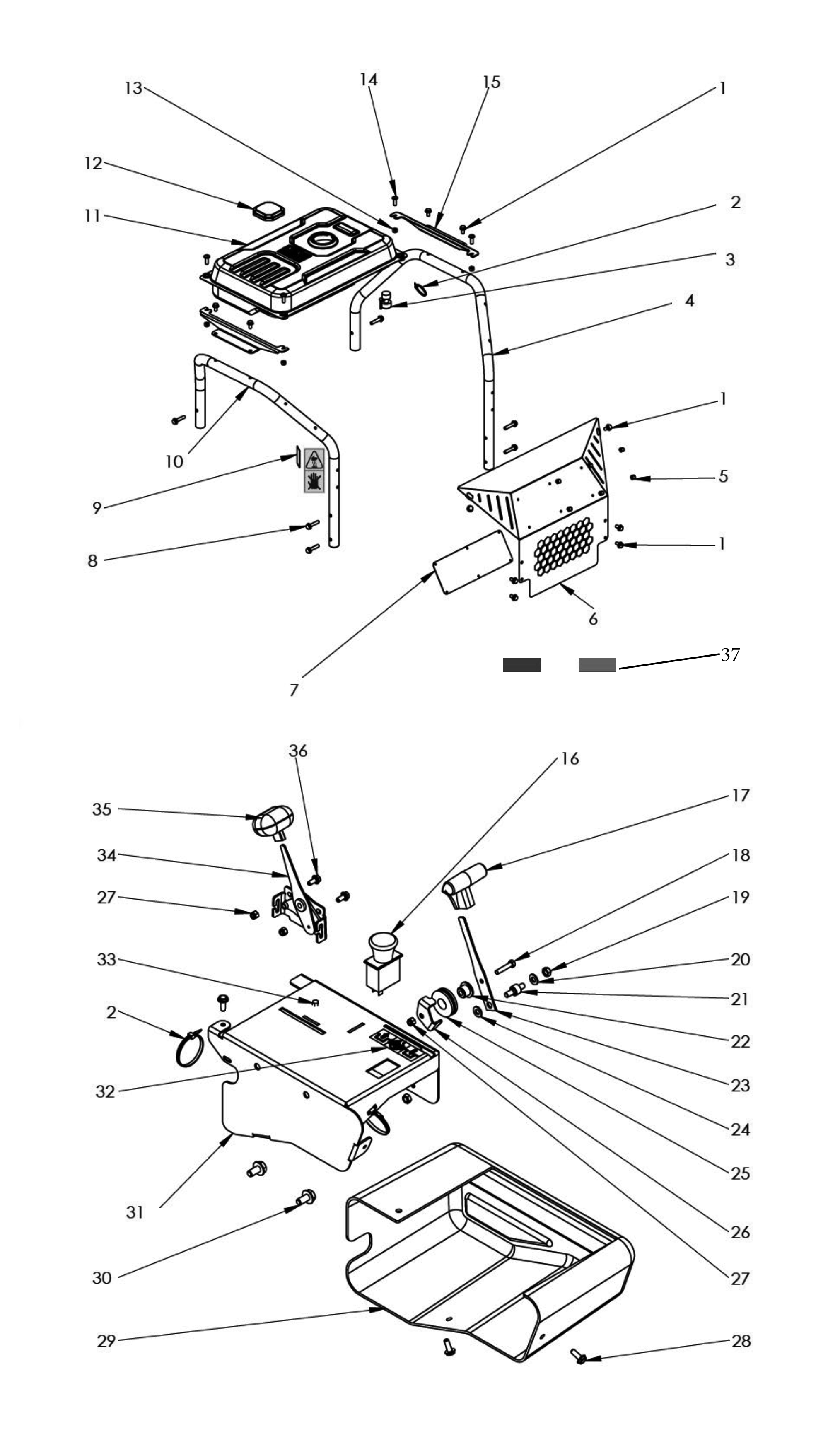

Vue éclatée AUROCH 84

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300090815 VIS Non reliée
1 0300090815 VIS Non reliée
1 0300090815 VIS Non reliée
2 0301060003 ATTACHE RILSAN Disponible Voir la pièce
2 0301060003 ATTACHE RILSAN Disponible Voir la pièce
3 0330002003 ROBINET D Non reliée
4 4402000302 TUBE SUPPORT DROIT Nous contacter Voir la pièce
5 0300500501 RIVET Nous contacter Voir la pièce
6 4402030318 TOLE ARRIERE Nous contacter Voir la pièce
7 4402005703 PLAQUE CAISSON ARRIERE Nous contacter Voir la pièce
8 0300090814 VIS Non reliée
9 0503000166 STICKER SURFACE CHAUDES Non reliée
10 4402000301 TUBE SUPPORT GAUCHE Nous contacter Voir la pièce
11 0330002001 RESERVOIR Non reliée
12 0330002002 BOUCHON Non reliée
13 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
14 0300100806 VIS Non reliée
15 4402000304 RAIL SUPPORT Nous contacter Voir la pièce
16 0350070013 BOUTON ACTIVATION LAME Non reliée
17 0341000177 EMBOUT VITESSE Non reliée
18 0300010511 VIS Non reliée
19 0300210602 ECROU Non reliée
20 0300400602 RONDELLE Disponible Voir la pièce
21 0302010024 AXE LEVIER Nous contacter Voir la pièce
22 0302020179 ENTRETOISE EPAULE Non reliée
23 0304000044 MANETTE DE VITESSE Nous contacter Voir la pièce
24 0300400602 RONDELLE Disponible Voir la pièce
25 0340000016 GALET RENVOI ANGLE Non reliée
26 0304001187 BUTEE SECURITE CABLE Non reliée
27 0300210501 ECROU FREIN Disponible Voir la pièce
27 0300210501 ECROU FREIN Disponible Voir la pièce
28 0300090602 VIS Disponible Voir la pièce
29 0340440003 CAPOT COMMANDE Non reliée
30 0300090807 VIS Nous contacter Voir la pièce
31 4402000334 SUPPORT COMMANDE GAUCHE Nous contacter Voir la pièce
32 K503000006 AUTOCOLL.BLOCAGE DIFFERENTIEL Nous contacter Voir la pièce
33 0503000044 ETIQUETTE GAZ Nous contacter Voir la pièce
34 0307020048 MANETTE DE GAZ Non reliée
35 0307000009 POMMEAU Non reliée
36 0300010505 VIS Non reliée
37 0503000157 AUTOCOLLANT BLEU-BLANC-ROUGE Non reliée

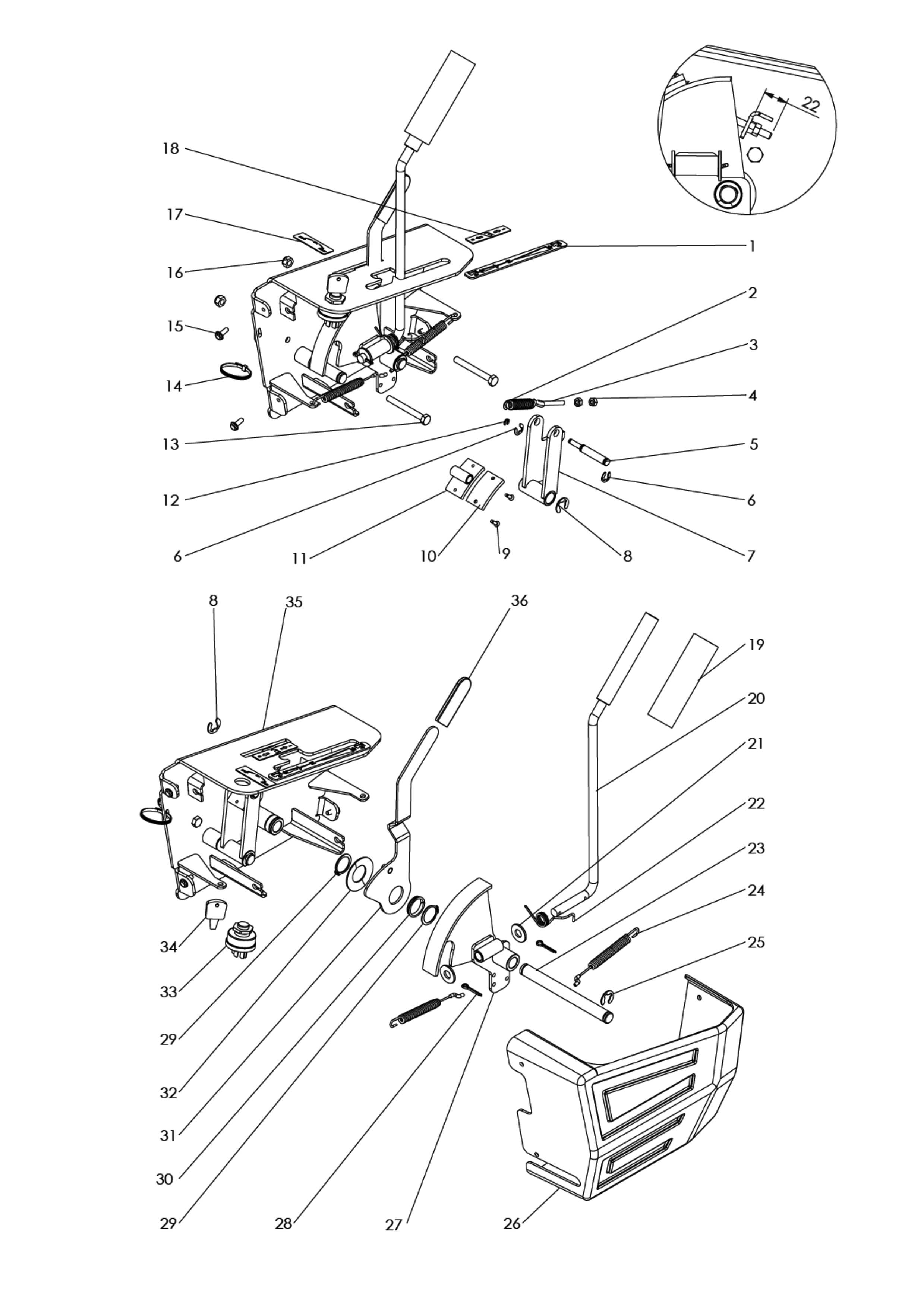

Vue éclatée AUROCH 84

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0503000158 STICKER VITESSE Non reliée
2 0305010049 RESSORT APPUI Non reliée
3 0300150601 VIS A OEIL Non reliée
4 0300200601 ECROU Disponible Voir la pièce
5 0302010307 AXE PIVOT Non reliée
6 0301070050 ANNEAU ELASTIQUE Non reliée
6 0301070050 ANNEAU ELASTIQUE Non reliée
7 4402000213 PIVOT Nous contacter Voir la pièce
8 0301070026 CIRCLIPS Disponible Voir la pièce
8 0301070026 CIRCLIPS Disponible Voir la pièce
9 0300090411 VIS Nous contacter Voir la pièce
10 0302000034 FERODO Non reliée
11 4402000210 FIXATION Nous contacter Voir la pièce
12 0301070051 ANNEAU ELASTIQUE Non reliée
13 0300010813 VIS Disponible Voir la pièce
14 0301060003 ATTACHE RILSAN Disponible Voir la pièce
15 0300090602 VIS Disponible Voir la pièce
16 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
17 0503000159 STICKER STOP-ON->START Non reliée
18 0503000160 STICKERS LEVIER VITESSE Non reliée
19 0360000007 POIGNEE CUIR Non reliée
20 4402000308 LEVIER DE VITESSE Nous contacter Voir la pièce
21 0300401201 RONDELLE PLATE Nous contacter Voir la pièce
22 0305010050 RESSORT RAPPEL Non reliée
23 0302010308 AXE PIVOT Non reliée
24 0308100009 CABLE RETOUR LEVIER Non reliée
25 0301070024 CIRCLIPS EXT Non reliée
26 0340440002 CAPOT Non reliée
27 4402000209 PIVOT LEVIER Nous contacter Voir la pièce
28 0301000035 GOUPILLE FENDUE Non reliée
29 0301070011 RONDELLE Non reliée
29 0301070011 RONDELLE Non reliée
30 0306010096 PALIER DOUBLE COLLERETTE Non reliée
31 4402000312 LEVIER Nous contacter Voir la pièce
32 0300422501 RONDELLE ELASTIQUE Non reliée
33 0350070012 NEIMAN Non reliée
34 0350070015 CLE DE CONTACT Non reliée
35 4402000311 SUPPORT VARIATION VITESSE Nous contacter Voir la pièce
36 0341000181 EMBOUT Non reliée
Vue éclatée AUROCH 84

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0503000158 STICKER VITESSE Non reliée
2 0305010049 RESSORT APPUI Non reliée
3 0300150601 VIS A OEIL Non reliée
4 0300200601 ECROU Disponible Voir la pièce
4 0300200601 ECROU Disponible Voir la pièce
5 0302010307 AXE PIVOT Non reliée
6 0301070050 ANNEAU ELASTIQUE Non reliée
7 4402000213 PIVOT Nous contacter Voir la pièce
7 4402000213 PIVOT Nous contacter Voir la pièce
8 0301070026 CIRCLIPS Disponible Voir la pièce
9 0300090411 VIS Nous contacter Voir la pièce
10 0302000034 FERODO Non reliée
10 0302000034 FERODO Non reliée
11 4402000210 FIXATION Nous contacter Voir la pièce
12 0301070051 ANNEAU ELASTIQUE Non reliée
13 0300010813 VIS Disponible Voir la pièce
14 0301060003 ATTACHE RILSAN Disponible Voir la pièce
15 0300090602 VIS Disponible Voir la pièce
16 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
17 0503000159 STICKER STOP-ON->START Non reliée
18 0503000160 STICKERS LEVIER VITESSE Non reliée
19 0360000007 POIGNEE CUIR Non reliée
20 4402000308 LEVIER DE VITESSE Nous contacter Voir la pièce
Vue éclatée AUROCH 84

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300210602 ECROU Non reliée
2 0360000007 POIGNEE CUIR Non reliée
3 4402000315 LEVIER REGLAGE HAUTEUR Nous contacter Voir la pièce
4 0300010609 VIS EMBASE CRANTEE Disponible Voir la pièce
5 4402030315 ECHELLE REGLAGE HAUTEUR Nous contacter Voir la pièce
6 0300090807 VIS Nous contacter Voir la pièce
7 0503000169 STICKER HAUTEUR DE COUPE Non reliée
8 0300210602 ECROU Non reliée
8 0300210602 ECROU Non reliée
9 0301000036 EMBOUT A CHAPE AVEC TOURILLON Non reliée
10 4402005721 SUPPORT PIVOT AVANT Nous contacter Voir la pièce
11 0300200802 ECROU Disponible Voir la pièce
12 0300600811 TIGE FILETE Non reliée
13 0305010048 RESSORT Non reliée
14 0300010850 VIS Non reliée
15 4402000317 TOLE FIXATION RESSORT Nous contacter Voir la pièce
16 0302020010 ENTRETOISE Disponible Voir la pièce
17 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
18 0300020615 VIS Non reliée
19 0306020060 CHAINE Non reliée
20 0300400601 RONDELLE Disponible Voir la pièce
21 4402005718 SUPPORT PIVOT COUPELLE AR Nous contacter Voir la pièce
22 0305010053 RESSORT Non reliée
23 0300011209 VIS Disponible Voir la pièce
24 0300211201 ECROU FREIN Nous contacter Voir la pièce
24 0300211201 ECROU FREIN Nous contacter Voir la pièce
25 4402000319 CHAPE GALET TENDEUR Nous contacter Voir la pièce
26 0300011206 VIS SUPPORT Disponible Voir la pièce
27 0302020327 ENTRETOISE Non reliée
28 0341000176 GALET TENDEUR Non reliée
29 0300200802 ECROU Disponible Voir la pièce
30 0304001116 CALE BLOQUAGE COUPELLE Non reliée
31 0304001100 TUBE REGLAGE INCLINAISON COUPE Non reliée
32 0300090612 VIS Non reliée

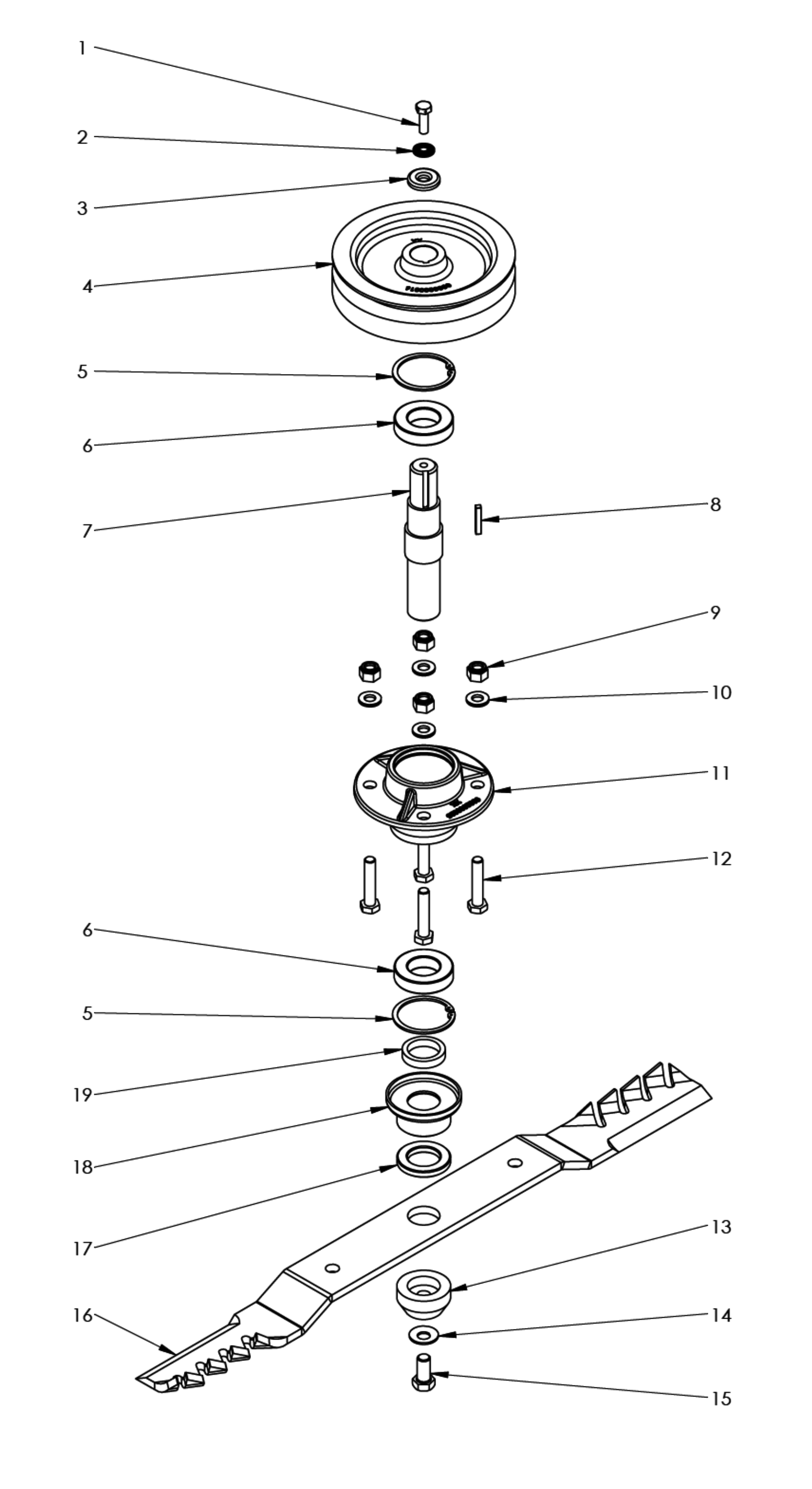

Vue éclatée AUROCH 84

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300090801 VIS Nous contacter Voir la pièce
2 0300430801 RONDELLE Nous contacter Voir la pièce
3 0300411101 RONDELLE Disponible Voir la pièce
4 0306060086 POULIE Non reliée
5 0301070009 CIRCLIPS INTERIEUR Disponible Voir la pièce
5 0301070009 CIRCLIPS INTERIEUR Disponible Voir la pièce
6 0306010069 ROULEMENT Disponible Voir la pièce
6 0306010069 ROULEMENT Disponible Voir la pièce
7 0302010302 ARBRE COUPELLE Non reliée
8 0301040003 CLAVETTE CARREE Nous contacter Voir la pièce
9 0300211001 ECROU Disponible Voir la pièce
10 0300481001 RONDELLE Non reliée
11 0302030025 PALIER Nous contacter Voir la pièce
12 0300011014 VIS Nous contacter Voir la pièce
13 0302020041 ENTRETOISE DE SERRAGE Disponible Voir la pièce
14 0300431201 RONDELLE CONTACT Disponible Voir la pièce
15 0300011211 VIS Disponible Voir la pièce
16 0320020037 LAME Non reliée
17 0302020319 ENTRETOISE Non reliée
18 5002040213 RONDELLE PROTECTION Nous contacter Voir la pièce
19 0302020043 RONDELLE DE LAME Disponible Voir la pièce

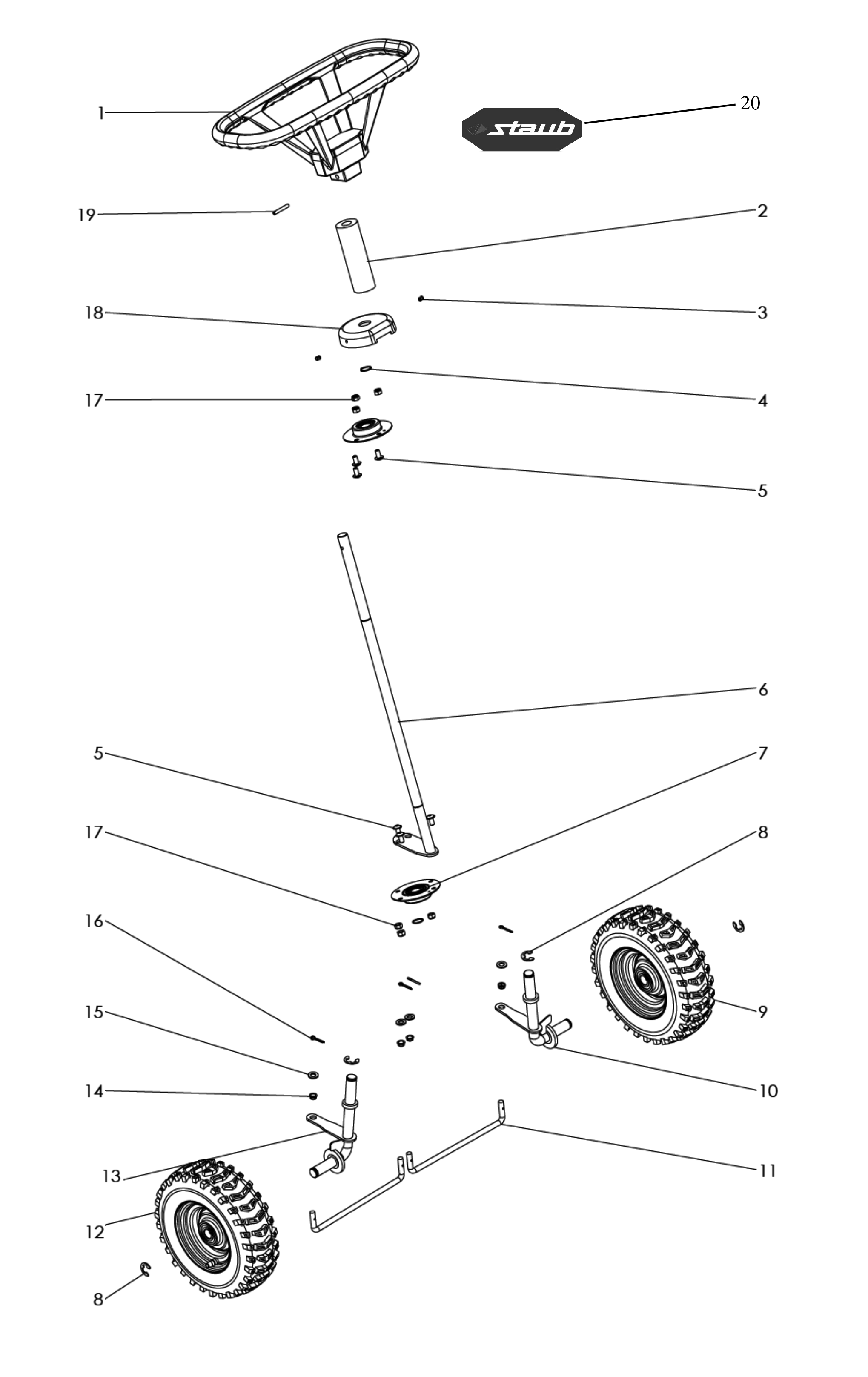

Vue éclatée AUROCH 84

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0340440001 VOLANT Non reliée
2 0341000174 TUBE MOUSSE Non reliée
3 0300500402 RIVET ALU Non reliée
4 0301070007 RONDELLE Non reliée
5 0300100807 VIS Non reliée
5 0300100807 VIS Non reliée
6 4402000238 TUBE DIRECTION Nous contacter Voir la pièce
7 5201020019 PALIER Disponible Voir la pièce
8 0301070043 ANNEAU ELASTIQUE Nous contacter Voir la pièce
8 0301070043 ANNEAU ELASTIQUE Nous contacter Voir la pièce
9 0309000092 ROUE AVANT GAUCHE Non reliée
10 4402000336 FUSEE GAUCHE Disponible Voir la pièce
11 0305030065 TIGE DIRECTION Non reliée
12 0309000093 ROUE AVANT DROITE Non reliée
13 4402000335 FUSEE DROITE Disponible Voir la pièce
14 0306010094 BAGUE Non reliée
15 0300401003 RONDELLE PLATE Disponible Voir la pièce
16 0301000035 GOUPILLE FENDUE Non reliée
17 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
17 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
18 0340440004 CACHE PALIER Non reliée
19 0301020014 GOUPILLE Disponible Voir la pièce
20 0503130081 LOGO STAUB Non reliée

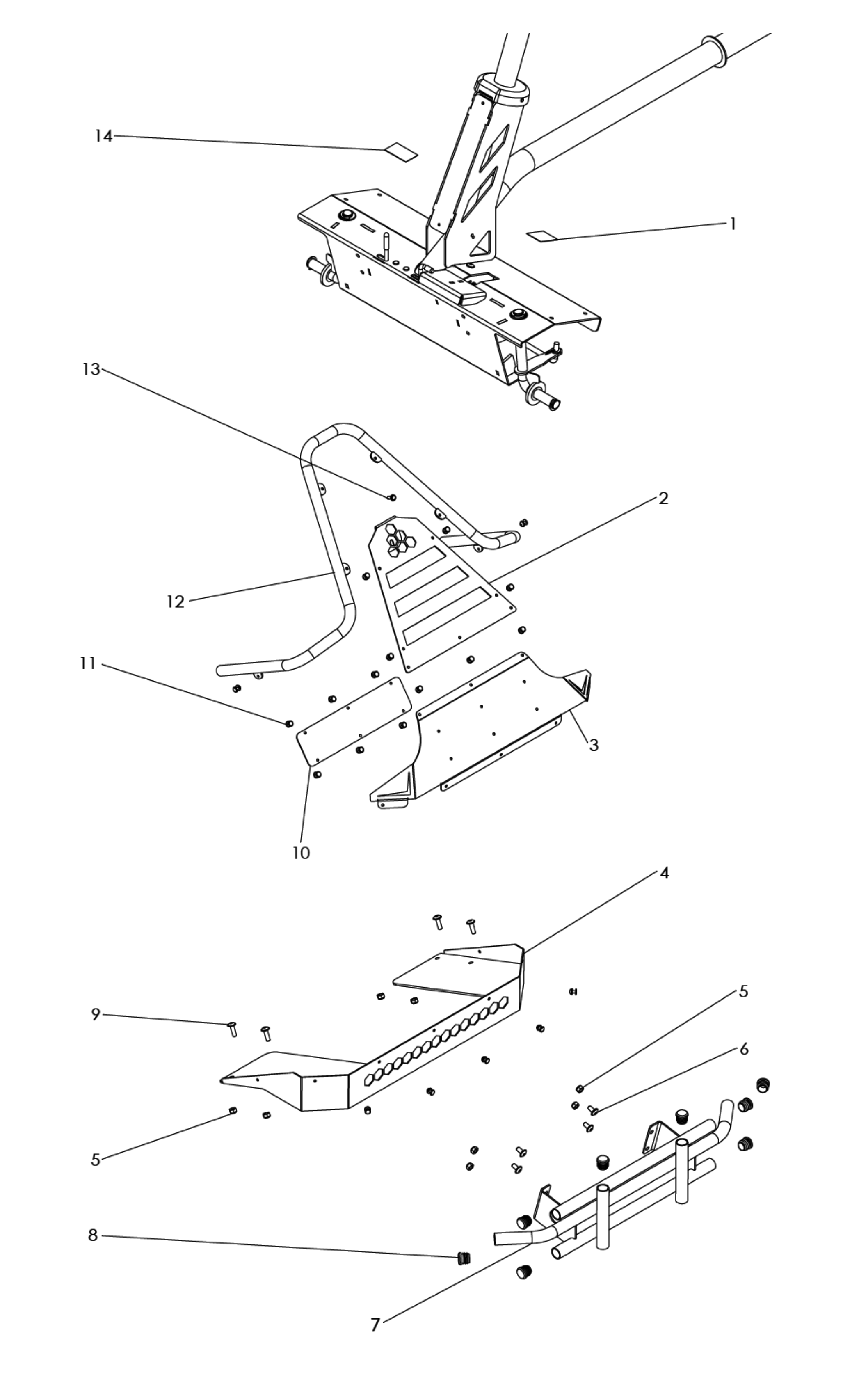

Vue éclatée AUROCH 84

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0503000163 STICKERS PEDAL DE FREIN Non reliée
2 4402030312 TOLE AVANT Nous contacter Voir la pièce
3 4402030319 TOLE AVANT AUROCH Nous contacter Voir la pièce
4 4402000339 REPOSE PIEDS Nous contacter Voir la pièce
5 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
5 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
6 0300100807 VIS Non reliée
7 4402030311 PARE-CHOC Nous contacter Voir la pièce
8 0341000073 EMBOUT ROND Non reliée
9 0300100806 VIS Non reliée
10 4402035714 PLAQUE ARRIERE Nous contacter Voir la pièce
11 0300500501 RIVET Nous contacter Voir la pièce
12 4402030313 TUBE CAPOT AVANT Nous contacter Voir la pièce
13 0300090602 VIS Disponible Voir la pièce
14 0503000162 STICKERS FREIN DE PARK Non reliée

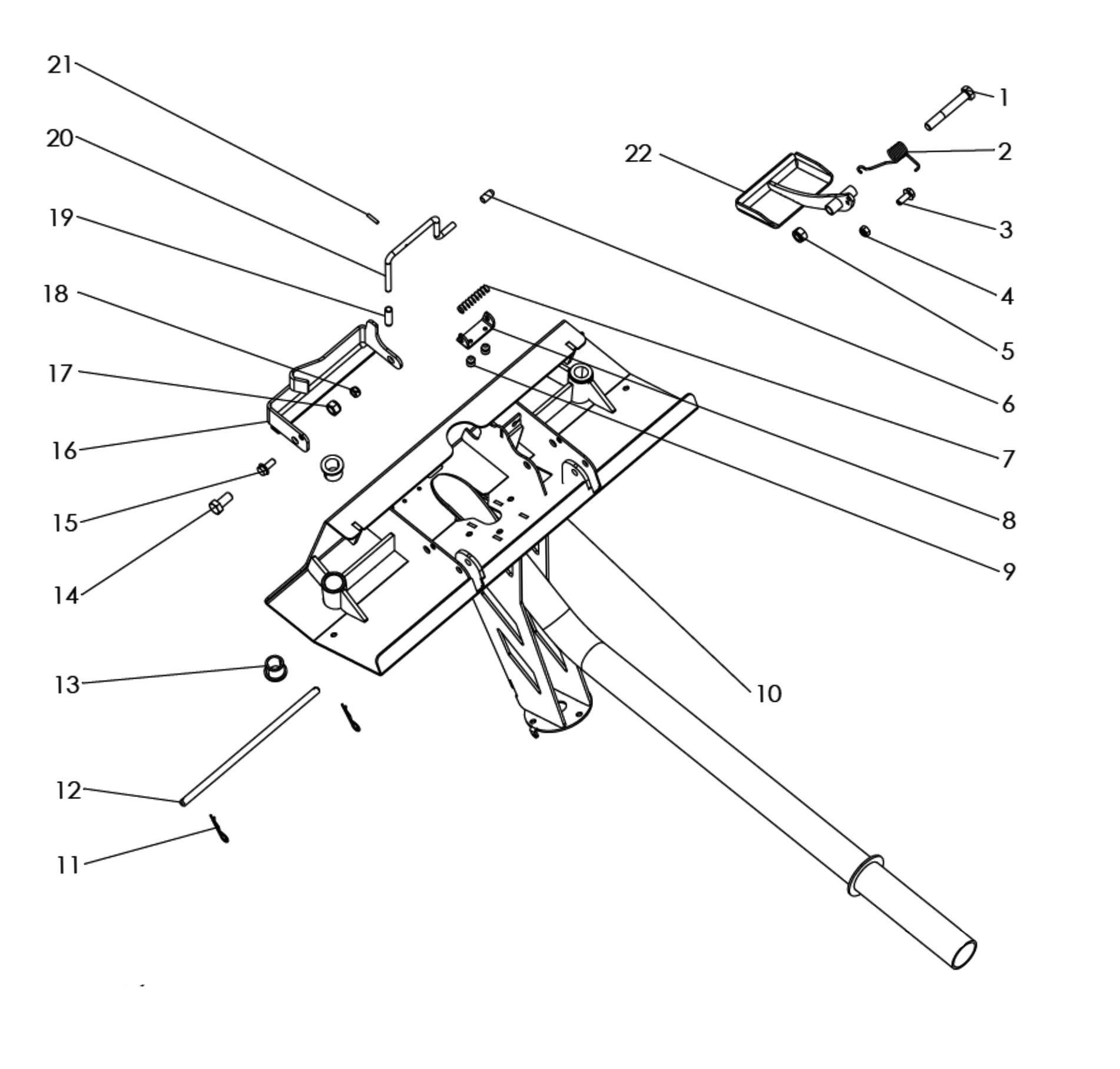

Vue éclatée AUROCH 84

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 0300011206 VIS SUPPORT Disponible Voir la pièce
2 0305020023 RESSORT Nous contacter Voir la pièce
3 0300010816 VIS Non reliée
4 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
5 0300211201 ECROU FREIN Nous contacter Voir la pièce
6 0341000184 EMBOUT LEVIER Non reliée
7 0305020033 RESSORT Non reliée
8 0304001195 TOLE PLIEE Non reliée
9 0300500501 RIVET Nous contacter Voir la pièce
10 4402000337 CHASSIS AVANT Nous contacter Voir la pièce
11 0301030001 GOUPILLE BETA Disponible Voir la pièce
12 0302010304 AXE FIXATION Non reliée
13 0306010095 BAGUE Non reliée
14 0300011228 VIS Non reliée
15 0300010816 VIS Non reliée
16 0304001268 BUTEE COLONNE Non reliée
17 0300211201 ECROU FREIN Nous contacter Voir la pièce
18 0300210802 ECROU FREIN BORGNE Nous contacter Voir la pièce
19 0341000131 EMBOUT LEVIER Non reliée
20 0305030064 FIL CINTRE FREIN SERVICE Non reliée
21 0301020001 GOUPILLE Disponible Voir la pièce
22 4402005740 PEDALE DE FREIN Nous contacter Voir la pièce
chevron_right
