Vue Éclatée ALIZE 72/12,5 K H (3in1) Version 2017
Retrouvez les pièces détachées, références et repères disponibles pour ALIZE 72/12,5 K H (3in1) Version 2017.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130273R | Châssis | Nous contacter | Voir la pièce |
| 2 | 68130286R | Châssis | Nous contacter | Voir la pièce |
| 2 | 68130286R | Châssis | Nous contacter | Voir la pièce |
| 3 | 68130245R | Châssis compl. | Nous contacter | Voir la pièce |
| 4 | 68130287R | Tuyau | Nous contacter | Voir la pièce |
| 5 | YN2843100 | Poignée | Disponible | Voir la pièce |
| 6 | 68130517R | Bac | Disponible | Voir la pièce |
| 7 | 3806038R | Vis | Disponible | Voir la pièce |
| 7 | 3806038R | Vis | Disponible | Voir la pièce |
| 8 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 8 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 9 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 9 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | YN1050600 | Goupille | Nous contacter | Voir la pièce |
| 10 | YN1050600 | Goupille | Nous contacter | Voir la pièce |
| 10 | YN1050600 | Goupille | Nous contacter | Voir la pièce |
| 10 | YN1050600 | Goupille | Nous contacter | Voir la pièce |
| 10 | YN1050600 | Goupille | Nous contacter | Voir la pièce |
| 11 | 68130310R | Pivot | Disponible | Voir la pièce |
| 11 | 68130310R | Pivot | Disponible | Voir la pièce |
| 11 | 68130310R | Pivot | Disponible | Voir la pièce |
| 11 | 68130310R | Pivot | Disponible | Voir la pièce |
| 11 | 68130310R | Pivot | Disponible | Voir la pièce |
| 12 | 68132034 | Kit outils | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130629R | Volant | Nous contacter | Voir la pièce |
| 2 | 3022026R | Goupille | Disponible | Voir la pièce |
| 3 | 68130030R | Arbre | Disponible | Voir la pièce |
| 4 | 3064043R | Bague | Disponible | Voir la pièce |
| 5 | 68130029R | Douille | Disponible | Voir la pièce |
| 5 | 68130029R | Douille | Disponible | Voir la pièce |
| 6 | 3026015R | Bague | Disponible | Voir la pièce |
| 6 | 3026015R | Bague | Disponible | Voir la pièce |
| 6 | 3026015R | Bague | Disponible | Voir la pièce |
| 6 | 3026015R | Bague | Disponible | Voir la pièce |
| 7 | 68130026R | Pignon | Disponible | Voir la pièce |
| 8 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 9 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 9 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 9 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 9 | 3914014R | Ecrou | Nous contacter | Voir la pièce |
| 10 | 68130021R | Entretoise | Nous contacter | Voir la pièce |
| 11 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 11 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 11 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 11 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 12 | 3819014R | Grower | Disponible | Voir la pièce |
| 12 | 3819014R | Grower | Disponible | Voir la pièce |
| 13 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 13 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 13 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 13 | 006000091R | Ecrou | Disponible | Voir la pièce |
| 14 | 3806094R | Vis | Disponible | Voir la pièce |
| 15 | 68130019R | Essieu antérieur | Disponible | Voir la pièce |
| 16 | 58040180R | Graisseur | Nous contacter | Voir la pièce |
| 16 | 58040180R | Graisseur | Nous contacter | Voir la pièce |
| 17 | 68130020R | Douille | Disponible | Voir la pièce |
| 17 | 68130020R | Douille | Disponible | Voir la pièce |
| 17 | 68130020R | Douille | Disponible | Voir la pièce |
| 17 | 68130020R | Douille | Disponible | Voir la pièce |
| 18 | 3064047R | Bague | Disponible | Voir la pièce |
| 18 | 3064047R | Bague | Disponible | Voir la pièce |
| 18 | 3064047R | Bague | Disponible | Voir la pièce |
| 18 | 3064047R | Bague | Disponible | Voir la pièce |
| 19 | 68130023R | Joint | Nous contacter | Voir la pièce |
| 20 | 68130022R | Joint | Disponible | Voir la pièce |
| 21 | 68130603R | Roue complète (antérieur) | Disponible | Voir la pièce |
| 21 | 68130603R | Roue complète (antérieur) | Disponible | Voir la pièce |
| 22 | 68130527R | Rondelle | Disponible | Voir la pièce |
| 22 | 68130527R | Rondelle | Disponible | Voir la pièce |
| 23 | YN0107700 | Bague | Disponible | Voir la pièce |
| 24 | 68130486R | Enjoliveur | Disponible | Voir la pièce |
| 24 | 68130486R | Enjoliveur | Disponible | Voir la pièce |
| 25 | 68130027R | Complète entretoise | Nous contacter | Voir la pièce |
| 25 | 68130027R | Complète entretoise | Nous contacter | Voir la pièce |
| 26 | 3027012R | Bague | Disponible | Voir la pièce |
| 26 | 3027012R | Bague | Disponible | Voir la pièce |
| 27 | 68130025R | Plaquette | Nous contacter | Voir la pièce |
| 28 | 68130007R | Entretoise | Nous contacter | Voir la pièce |
| 29 | 68132012R | Support | Nous contacter | Voir la pièce |
| 30 | 68130284R | Ressort | Nous contacter | Voir la pièce |
| 31 | 68130283R | Entretoise | Nous contacter | Voir la pièce |
| 32 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 33 | 3906112R | Vis | Disponible | Voir la pièce |
| 34 | 3918025R | Rondelle | Nous contacter | Voir la pièce |
| 35 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 35 | G125122200E2 | Roulement | Disponible | Voir la pièce |
| 36 | 68130596R | Chambre à aire | Disponible | Voir la pièce |
| 37 | 68130598 | Pneumatique | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130412R | Ressort | Disponible | Voir la pièce |
| 2 | 68130617R | Transmission | Disponible | Voir la pièce |
| 3 | 68130135R | Levier galopin | Disponible | Voir la pièce |
| 4 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 4 | 3918013R | Rondelle | Disponible | Voir la pièce |
| 5 | 3819013R | Grower | Disponible | Voir la pièce |
| 6 | 68130435R | Pivot (blocage) | Disponible | Voir la pièce |
| 7 | 68130045R | Baladeur | Disponible | Voir la pièce |
| 8 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 8 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 8 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 8 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 9 | 68130625R | Courroie | Disponible | Voir la pièce |
| 10 | 68130486R | Enjoliveur | Disponible | Voir la pièce |
| 10 | 68130486R | Enjoliveur | Disponible | Voir la pièce |
| 11 | 3026015R | Bague | Disponible | Voir la pièce |
| 11 | 3026015R | Bague | Disponible | Voir la pièce |
| 12 | 68130620R | Entretoise | Nous contacter | Voir la pièce |
| 12 | 68130620R | Entretoise | Nous contacter | Voir la pièce |
| 13 | 68130602R | Roue arrière complet | Nous contacter | Voir la pièce |
| 13 | 68130602R | Roue arrière complet | Nous contacter | Voir la pièce |
| 14 | 68130256R | Entretoise | Disponible | Voir la pièce |
| 14 | 68130256R | Entretoise | Disponible | Voir la pièce |
| 15 | YK8722022 | Vis | Nous contacter | Voir la pièce |
| 15 | YK8722022 | Vis | Nous contacter | Voir la pièce |
| 16 | 68130623R | Levier | Nous contacter | Voir la pièce |
| 17 | 3045037R | Bague | Disponible | Voir la pièce |
| 18 | 3916008R | Rondelle | Non reliée | |
| 18 | 3916008R | Rondelle | Non reliée | |
| 18 | 3916008R | Rondelle | Non reliée | |
| 18 | 3916008R | Rondelle | Non reliée | |
| 19 | 3027012R | Bague | Disponible | Voir la pièce |
| 19 | 3027012R | Bague | Disponible | Voir la pièce |
| 20 | 3024008R | Bague seeger | Nous contacter | Voir la pièce |
| 21 | 68130050R | Réservoir huile complet | Disponible | Voir la pièce |
| 22 | 68130038R | Poulie | Disponible | Voir la pièce |
| 23 | 68130033R | Ventilateur | Disponible | Voir la pièce |
| 24 | 68130621R | Plaquette | Nous contacter | Voir la pièce |
| 25 | 3806079R | Vis | Nous contacter | Voir la pièce |
| 26 | 68130622R | Coulisseau | Nous contacter | Voir la pièce |
| 27 | 68130597R | Chambre à aire | Disponible | Voir la pièce |
| 28 | 68130599 | Pneumatique | Disponible | Voir la pièce |
| 29 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 30 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 31 | 68130039R | Écrou | Nous contacter | Voir la pièce |
| 32 | 68130040R | Rondelle | Disponible | Voir la pièce |
| 33 | 68130041R | Moyeu | Nous contacter | Voir la pièce |
| 34 | 68130294R | Demi-essieu dx | Nous contacter | Voir la pièce |
| 35 | 68130293R | Demi-essieu sx | Nous contacter | Voir la pièce |
| 36 | 68130193R | Bague d | Nous contacter | Voir la pièce |
| 36 | 68130193R | Bague d | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3933034AR | Vis | Nous contacter | Voir la pièce |
| 2 | 68130310R | Pivot | Disponible | Voir la pièce |
| 2 | 68130310R | Pivot | Disponible | Voir la pièce |
| 3 | YN5135700 | Goupille | Disponible | Voir la pièce |
| 3 | YN5135700 | Goupille | Disponible | Voir la pièce |
| 4 | 68130416R | Crochet | Nous contacter | Voir la pièce |
| 5 | 68130409R | Pare-pierres | Disponible | Voir la pièce |
| 6 | 68130405R | Châssis | Disponible | Voir la pièce |
| 7 | 3045006R | Bouchon | Nous contacter | Voir la pièce |
| 7 | 3045006R | Bouchon | Nous contacter | Voir la pièce |
| 8 | 3806038R | Vis | Disponible | Voir la pièce |
| 9 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 10 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 10 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 11 | 3918018R | Rondelle | Disponible | Voir la pièce |
| 11 | 3918018R | Rondelle | Disponible | Voir la pièce |
| 12 | 3906045R | Vis | Disponible | Voir la pièce |
| 12 | 3906045R | Vis | Disponible | Voir la pièce |
| 13 | 68130690R | Tuyau mulching | Nous contacter | Voir la pièce |
| 14 | YN2843100 | Poignée | Disponible | Voir la pièce |
| 15 | 68130691R | Bouchon mulching | Disponible | Voir la pièce |
| 16 | 68130412R | Ressort | Disponible | Voir la pièce |
| 17 | 68130693R | Pivot | Disponible | Voir la pièce |
| 18 | 68130697 | Serrage compl. | Disponible | Voir la pièce |
| 19 | 68130061AR | Raccord | Nous contacter | Voir la pièce |
| 20 | 3032025R | Rivet | Nous contacter | Voir la pièce |
| 20 | 3032025R | Rivet | Nous contacter | Voir la pièce |
| 21 | 68130383R | Axe piston | Disponible | Voir la pièce |
| 22 | 68130382R | Fermeture | Disponible | Voir la pièce |
| 23 | 68130062R | Fermeture | Disponible | Voir la pièce |
| 24 | 68130064R | Ressort | Disponible | Voir la pièce |
| 25 | 3918023R | Rondelle | Disponible | Voir la pièce |
| 25 | 3918023R | Rondelle | Disponible | Voir la pièce |
| 26 | 3026006R | Bague | Disponible | Voir la pièce |
| 27 | 68130069R | Pivot | Nous contacter | Voir la pièce |
| 28 | 68130437R | Déflecteur side | Disponible | Voir la pièce |
| 29 | 68130384R | Chainette | Nous contacter | Voir la pièce |
| 30 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 30 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 30 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 31 | YN6216100 | Vis | Disponible | Voir la pièce |
| 32 | 68130337R | Terminal déflecteur | Disponible | Voir la pièce |
| 33 | 3032028R | Rivet | Non reliée | |
| 34 | 3918002R | Rondelle d | Nous contacter | Voir la pièce |
| 35 | 68130750R | Fermeture | Disponible | Voir la pièce |

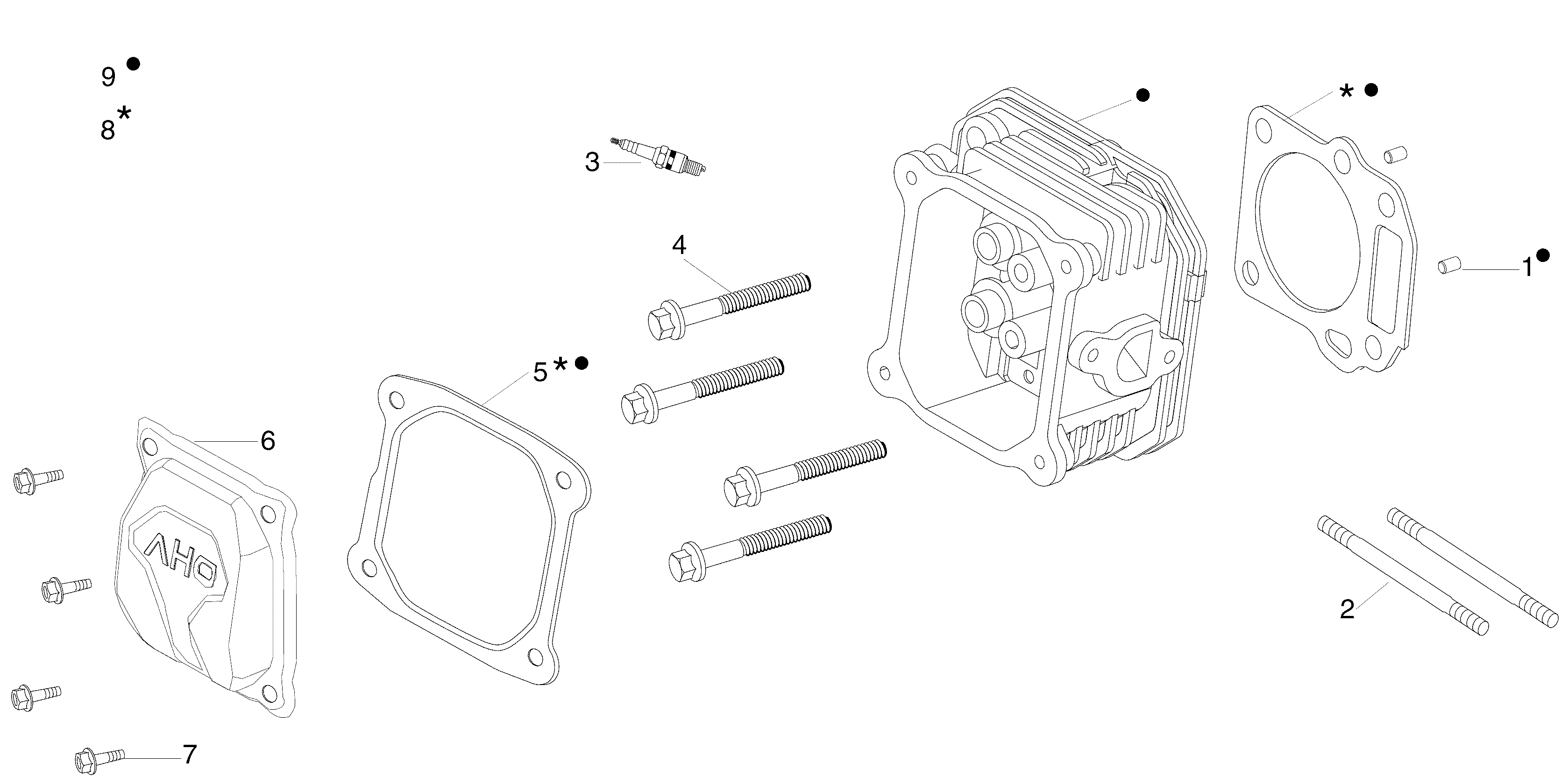

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150654 | Pivot | Nous contacter | Voir la pièce |
| 2 | L66150822 | Goujon | Disponible | Voir la pièce |
| 3 | 3055122R | Bougie | Nous contacter | Voir la pièce |
| 4 | L66150818 | Boulon | Nous contacter | Voir la pièce |
| 5 | L66151483 | Jeu couvercle | Non reliée | |
| 6 | L66150750 | Couvercle | Disponible | Voir la pièce |
| 7 | L66150393 | Vis | Disponible | Voir la pièce |
| 8 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151180 | Tête cylindre | Nous contacter | Voir la pièce |

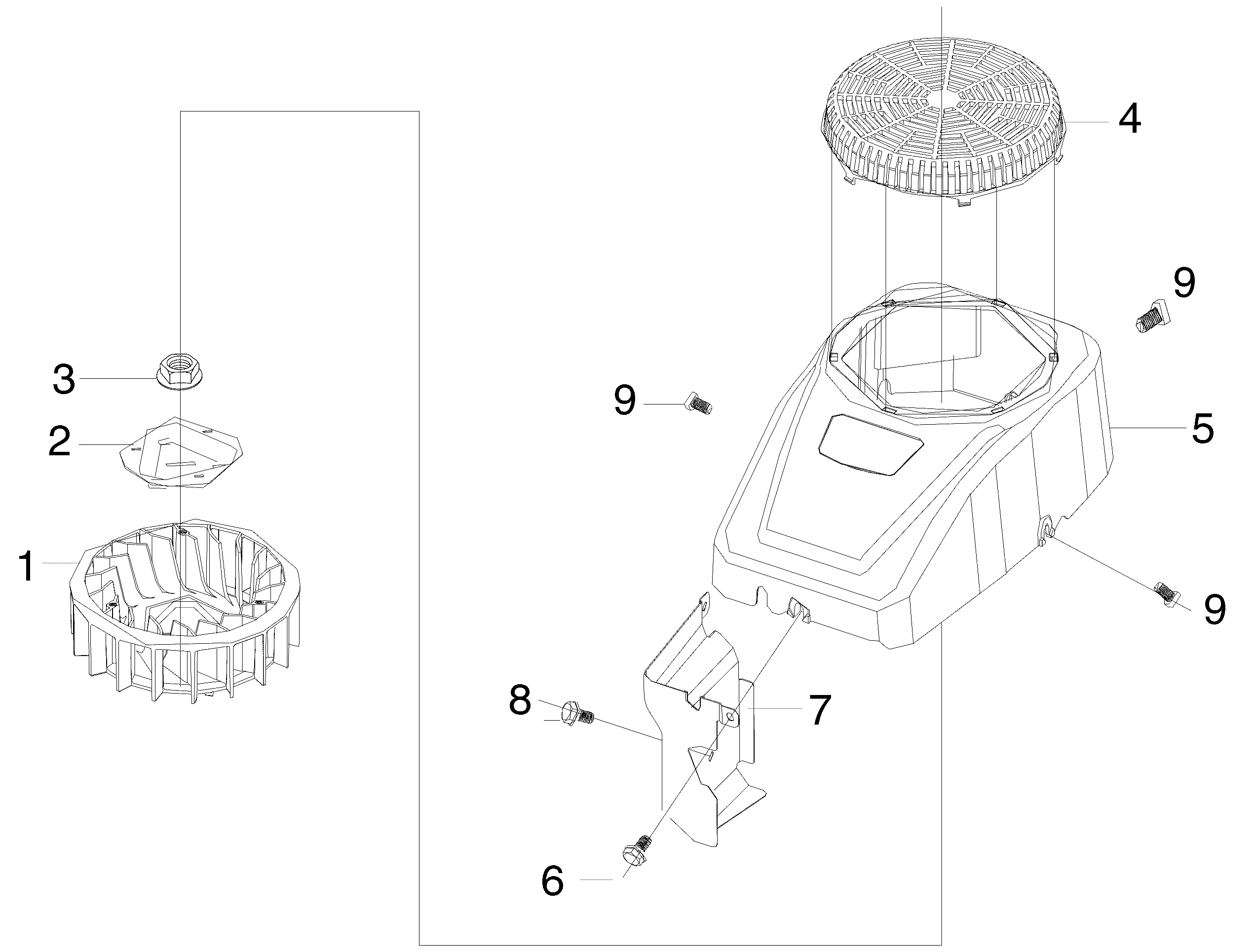

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150771 | Ventilateur | Disponible | Voir la pièce |
| 2 | L66150802 | Poulie | Nous contacter | Voir la pièce |
| 3 | L66150823 | Écrou | Nous contacter | Voir la pièce |
| 4 | L66150803 | Couvercle | Disponible | Voir la pièce |
| 5 | L66150775 | Capot | Disponible | Voir la pièce |
| 6 | L66150815 | Boulon | Nous contacter | Voir la pièce |
| 7 | L66150774 | Protection | Nous contacter | Voir la pièce |
| 8 | L66150464 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |

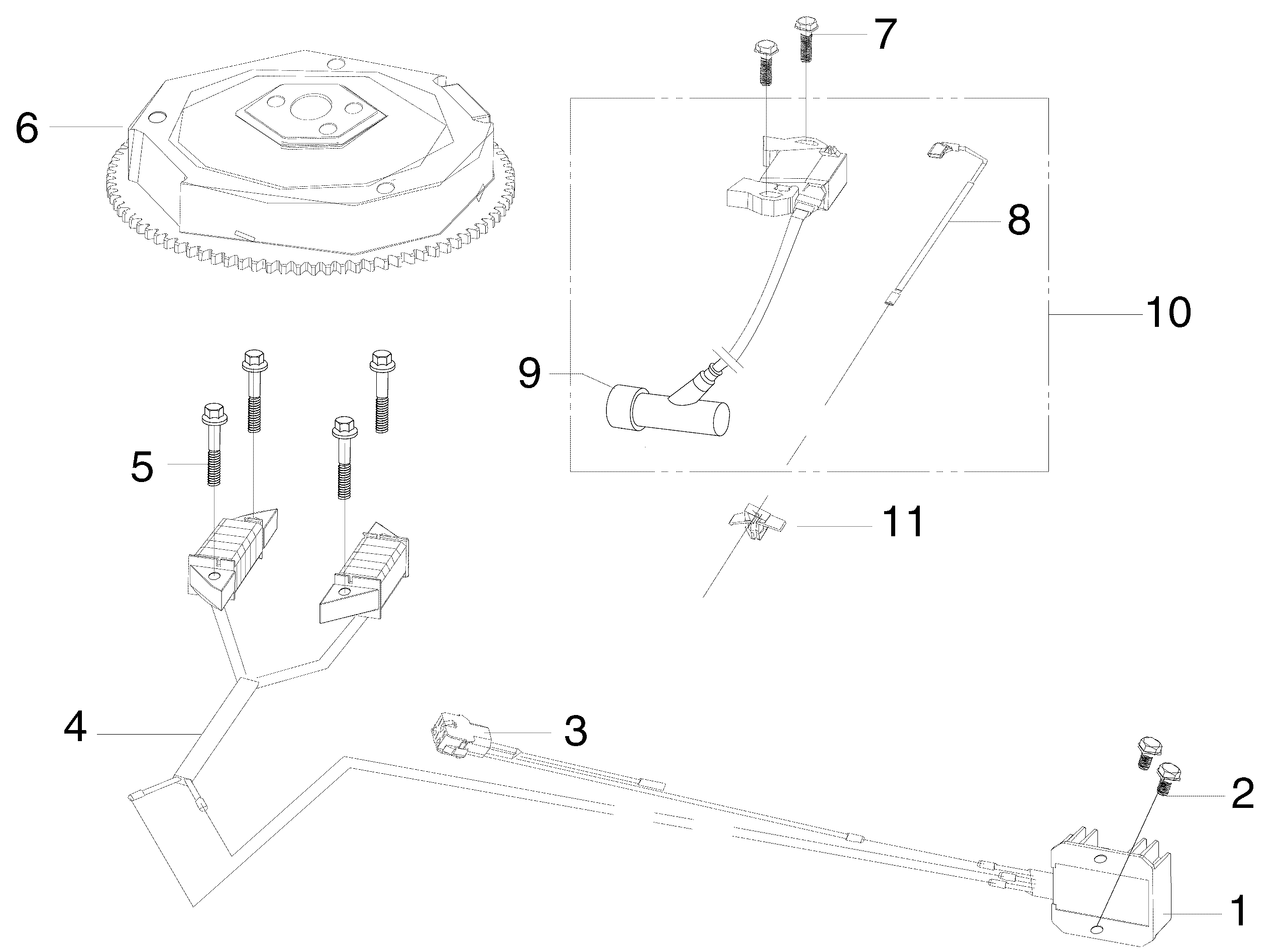

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150807 | Redresseur | Nous contacter | Voir la pièce |
| 2 | L66150464 | Vis | Disponible | Voir la pièce |
| 3 | L66150812 | Crochet | Disponible | Voir la pièce |
| 4 | L66150805 | Plaquette | Disponible | Voir la pièce |
| 5 | L66150816 | Boulon | Nous contacter | Voir la pièce |
| 6 | L66150804 | Volant | Nous contacter | Voir la pièce |
| 7 | L66150817 | Boulon | Disponible | Voir la pièce |
| 8 | L66150814 | Câble de masse | Nous contacter | Voir la pièce |
| 9 | L66150810 | Capot de bougie | Nous contacter | Voir la pièce |
| 10 | L66151488 | Bobine | Disponible | Voir la pièce |
| 11 | L66150778 | Clip | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151490 | Levier starter | Nous contacter | Voir la pièce |
| 2 | L66150808 | Etrier | Nous contacter | Voir la pièce |
| 3 | L66150821 | Boulon | Nous contacter | Voir la pièce |

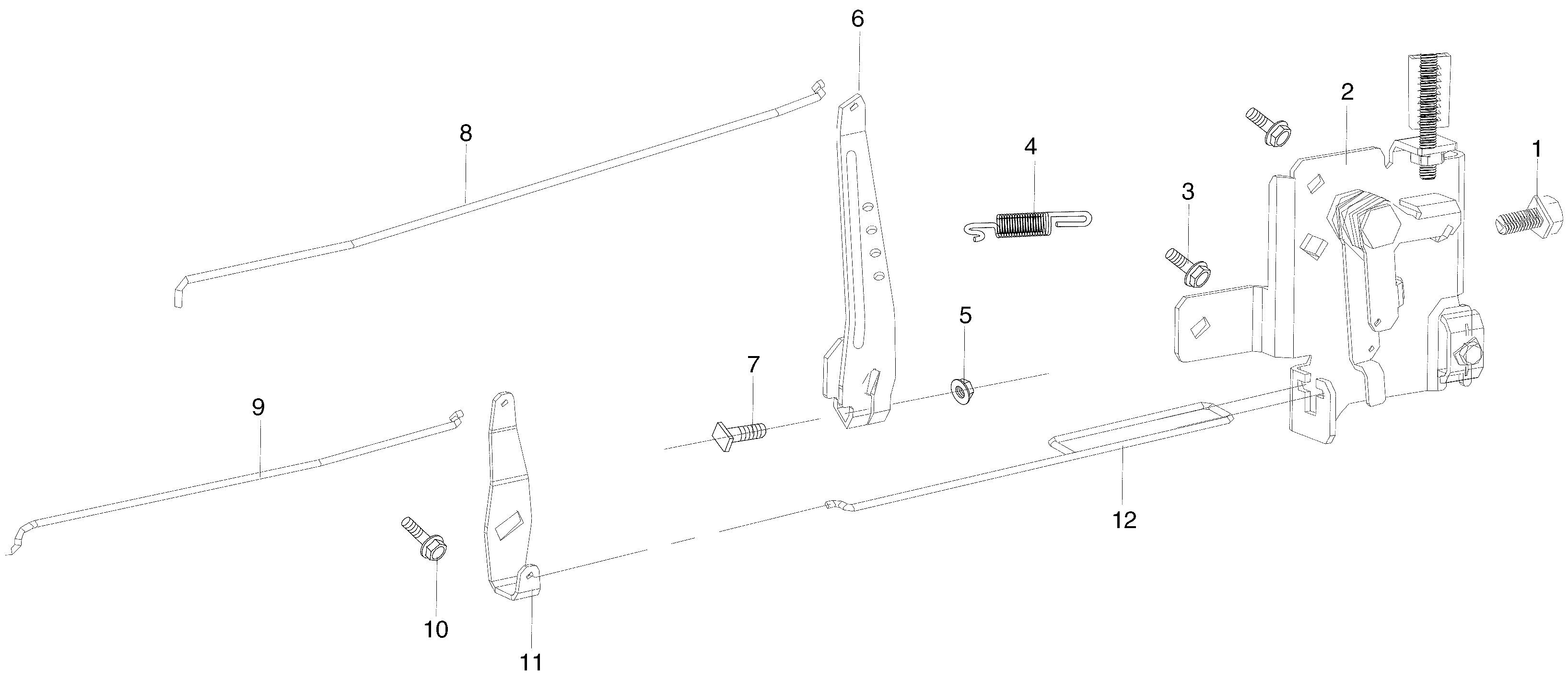

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66150796 | Commande | Disponible | Voir la pièce |
| 3 | L66150393 | Vis | Disponible | Voir la pièce |
| 4 | L66150792 | Ressort | Disponible | Voir la pièce |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 6 | L66150793 | Arbre régulateur | Nous contacter | Voir la pièce |
| 7 | L66150382 | Vis | Disponible | Voir la pièce |
| 8 | L66150791 | Rod du gouverneur | Disponible | Voir la pièce |
| 9 | L66150790 | Câble starter | Disponible | Voir la pièce |
| 10 | L66150813 | Boulon | Disponible | Voir la pièce |
| 11 | L66150789 | Plaquette | Disponible | Voir la pièce |
| 12 | L66150795 | Levier accélérateur | Disponible | Voir la pièce |

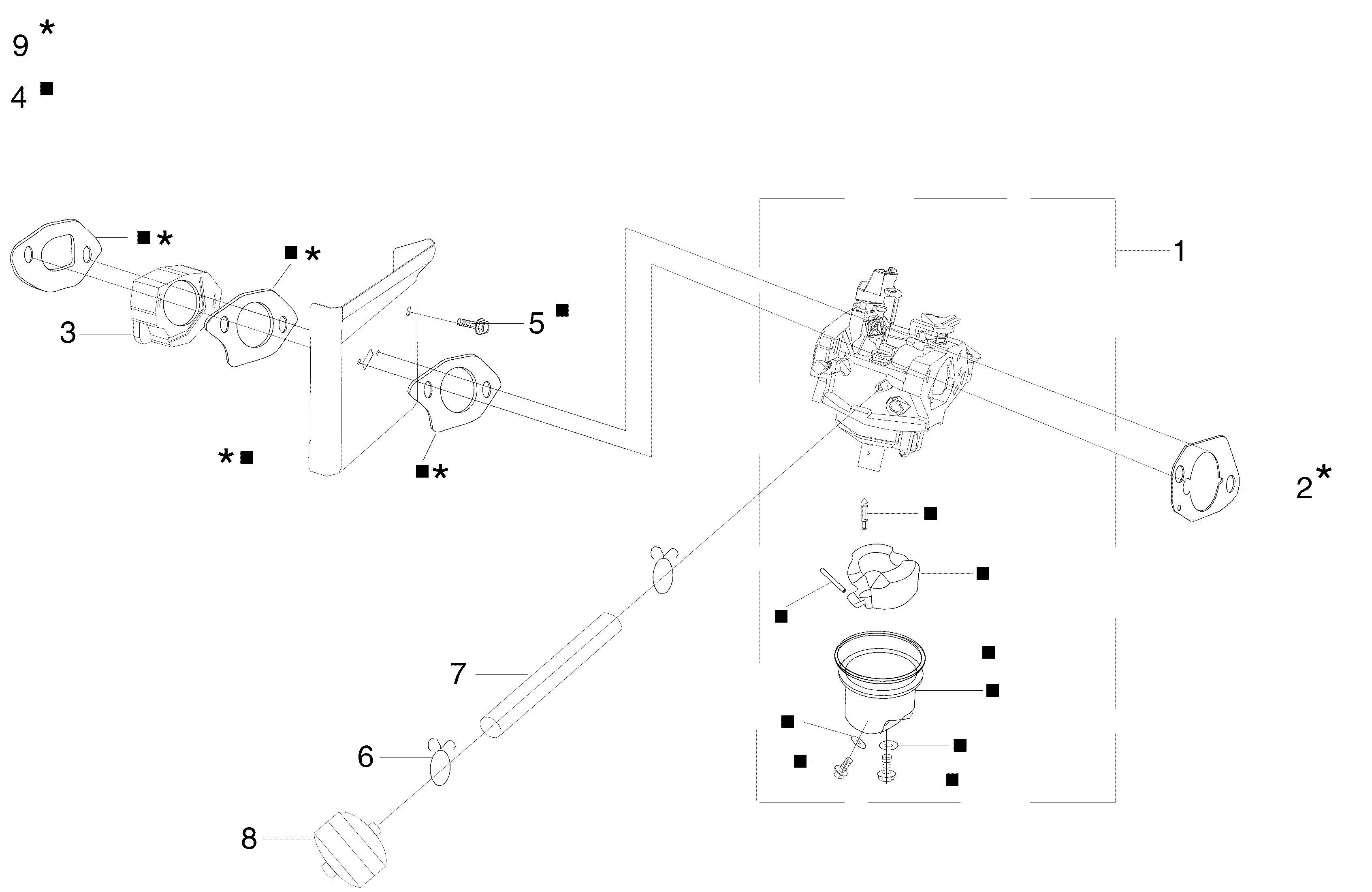

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151183 | Carburateur | Disponible | Voir la pièce |
| 2 | L66150956 | Joint | Disponible | Voir la pièce |
| 3 | L66150788 | Bride termique | Disponible | Voir la pièce |
| 4 | L66151181 | Kit réparation | Disponible | Voir la pièce |
| 5 | L66150464 | Vis | Disponible | Voir la pièce |
| 6 | L66150749 | Tuyau | Disponible | Voir la pièce |
| 7 | L66150832 | Tuyau | Nous contacter | Voir la pièce |
| 8 | L66151503 | Filtre Carburant | Disponible | Voir la pièce |
| 9 | L66151179 | Kit joints | Disponible | Voir la pièce |

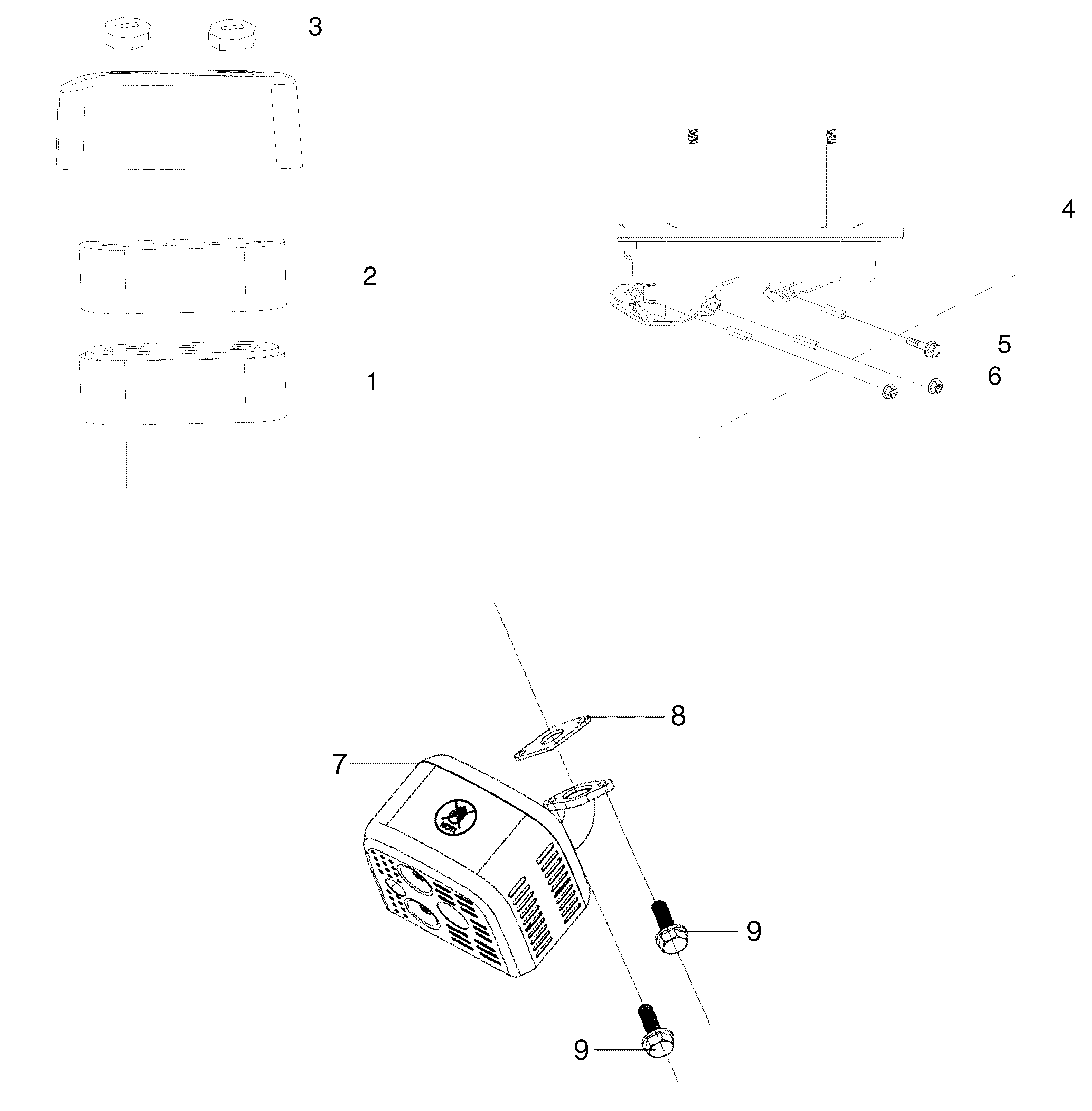

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150786 | Filtre | Non reliée | |
| 2 | L66150799 | Filtre | Non reliée | |
| 3 | L66150801 | Boulon | Nous contacter | Voir la pièce |
| 4 | L66150798 | Kit filtre | Disponible | Voir la pièce |
| 5 | L66150453 | Vis | Disponible | Voir la pièce |
| 6 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 7 | L66151184 | Kit d | Nous contacter | Voir la pièce |
| 8 | L66150800 | Joint | Disponible | Voir la pièce |
| 9 | L66151185 | Vis | Disponible | Voir la pièce |
| 9 | L66151185 | Vis | Disponible | Voir la pièce |

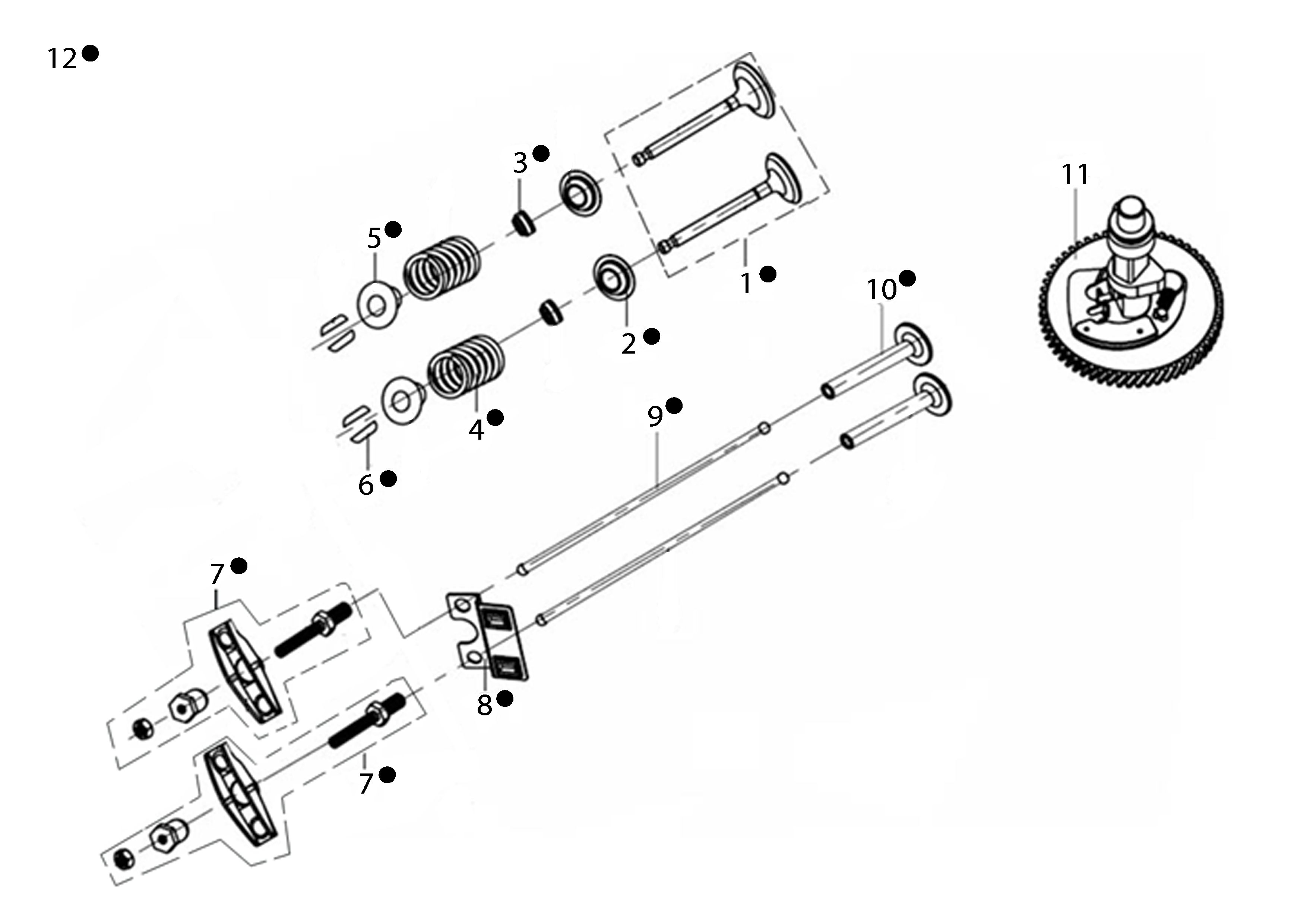

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150782 | Kit soupape succion/évacuation | Disponible | Voir la pièce |
| 2 | L66150560 | Guide | Disponible | Voir la pièce |
| 3 | L66150561 | Bague d | Disponible | Voir la pièce |
| 4 | L66150559 | Ressort | Disponible | Voir la pièce |
| 5 | L66150558 | Arret | Nous contacter | Voir la pièce |
| 6 | L66150557 | Soupape | Disponible | Voir la pièce |
| 7 | L66150763 | Balancier | Disponible | Voir la pièce |
| 7 | L66150763 | Balancier | Disponible | Voir la pièce |
| 8 | L66150766 | Tôle | Disponible | Voir la pièce |
| 9 | L66150764 | Tige balancier | Disponible | Voir la pièce |
| 10 | L66150554 | Guide | Nous contacter | Voir la pièce |
| 11 | L66150762 | Arbre à cames | Disponible | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Nous contacter | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Nous contacter | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Nous contacter | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Nous contacter | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Nous contacter | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Nous contacter | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Nous contacter | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Nous contacter | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Nous contacter | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Nous contacter | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Nous contacter | Voir la pièce |
| 12 | L66151180 | Tête cylindre | Nous contacter | Voir la pièce |

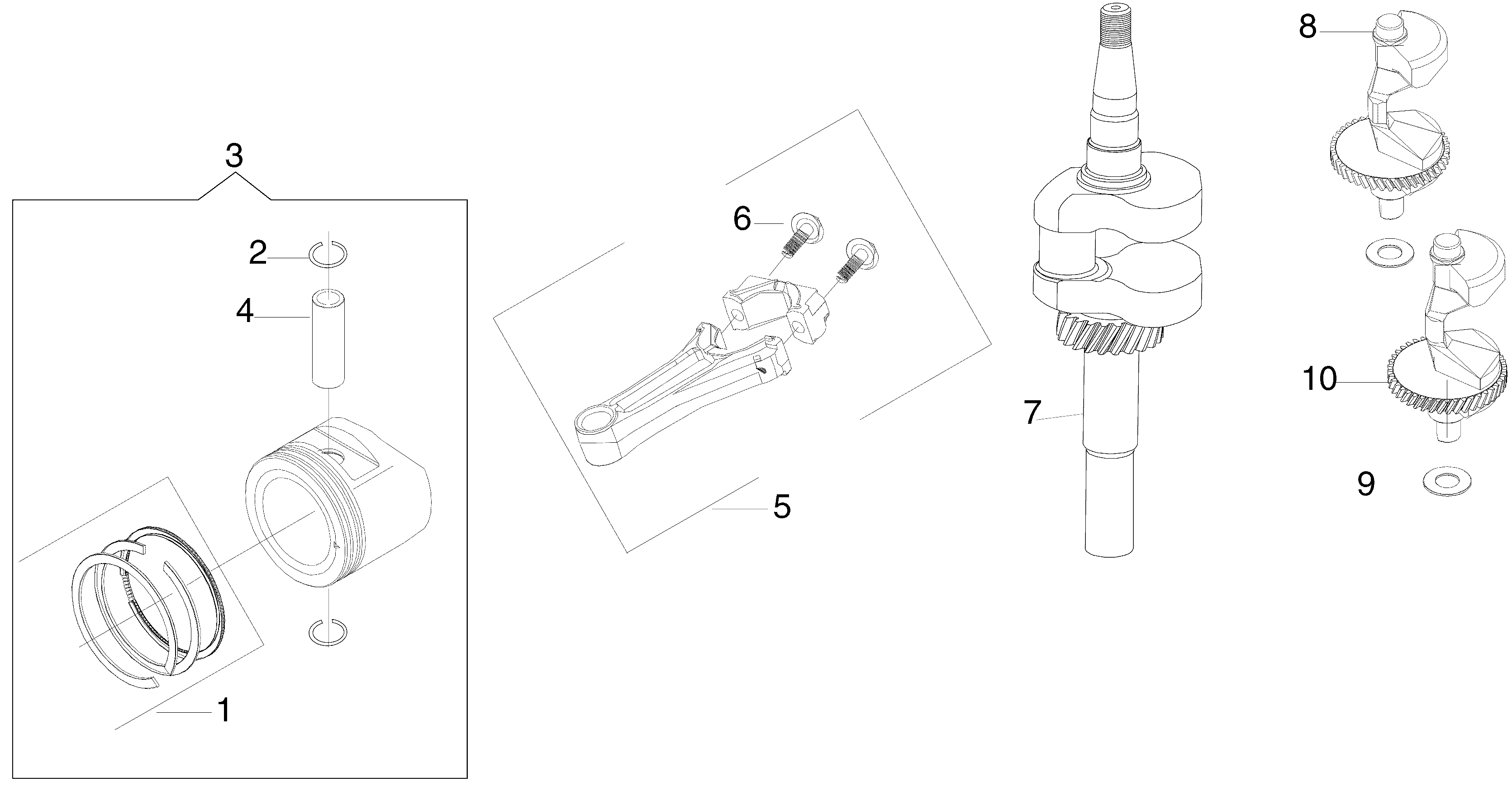

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151186 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150669 | Bague | Nous contacter | Voir la pièce |
| 3 | L66151182 | Piston complet | Nous contacter | Voir la pièce |
| 4 | L66150693 | Axe piston | Nous contacter | Voir la pièce |
| 5 | L66150758 | Bielle cpl. | Disponible | Voir la pièce |
| 6 | L66150759 | Boulon | Nous contacter | Voir la pièce |
| 7 | L66150760 | Vilebrequin | Disponible | Voir la pièce |
| 8 | L66150964 | Balancier | Nous contacter | Voir la pièce |
| 9 | L66150825 | Rondelle | Nous contacter | Voir la pièce |
| 10 | L66150963 | Balancier | Nous contacter | Voir la pièce |

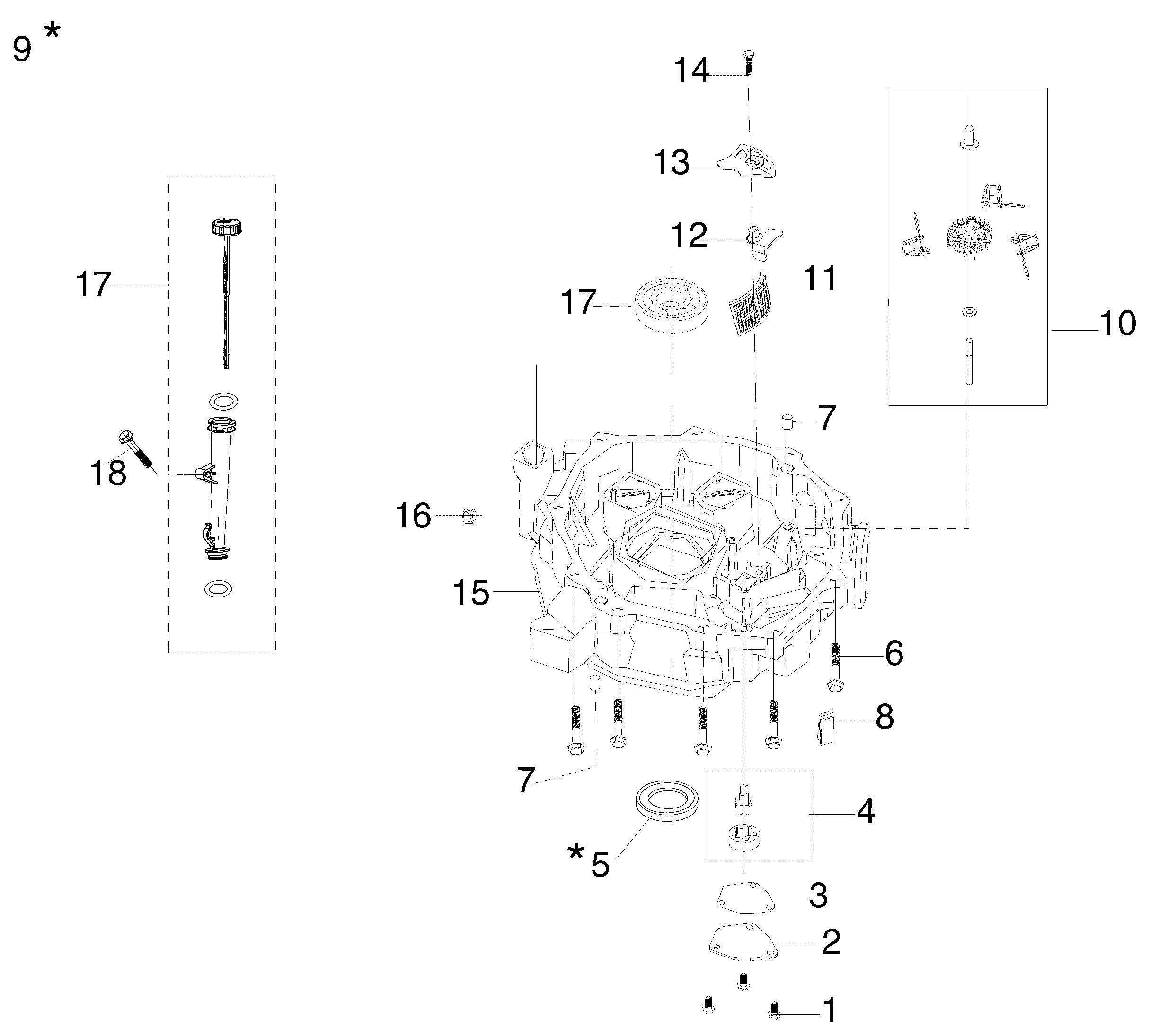

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150251 | Vis | Disponible | Voir la pièce |
| 2 | L66150768 | Couvercle pompe à huile | Disponible | Voir la pièce |
| 3 | L66150756 | Bague d | Disponible | Voir la pièce |
| 4 | L66150767 | Pompe huile | Disponible | Voir la pièce |
| 5 | L66150830 | Joint d | Disponible | Voir la pièce |
| 6 | L66150820 | Boulon | Disponible | Voir la pièce |
| 7 | L66150828 | Pivot | Nous contacter | Voir la pièce |
| 7 | L66150828 | Pivot | Nous contacter | Voir la pièce |
| 8 | L66150772 | Déflecteur | Nous contacter | Voir la pièce |
| 9 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 10 | L66150662 | Regulateur | Disponible | Voir la pièce |
| 11 | L66150769 | Filtre huile | Disponible | Voir la pièce |
| 12 | L66150752 | Tôle | Nous contacter | Voir la pièce |
| 13 | L66150770 | Couvercle filtre | Nous contacter | Voir la pièce |
| 14 | L66150817 | Boulon | Disponible | Voir la pièce |
| 15 | L66151493 | Couvercle | Disponible | Voir la pièce |
| 16 | L66150743 | Bouchon filete | Disponible | Voir la pièce |
| 17 | L66150740 | Kit bouchon huile | Nous contacter | Voir la pièce |
| 17 | L66150740 | Kit bouchon huile | Nous contacter | Voir la pièce |
| 18 | L66150453 | Vis | Disponible | Voir la pièce |

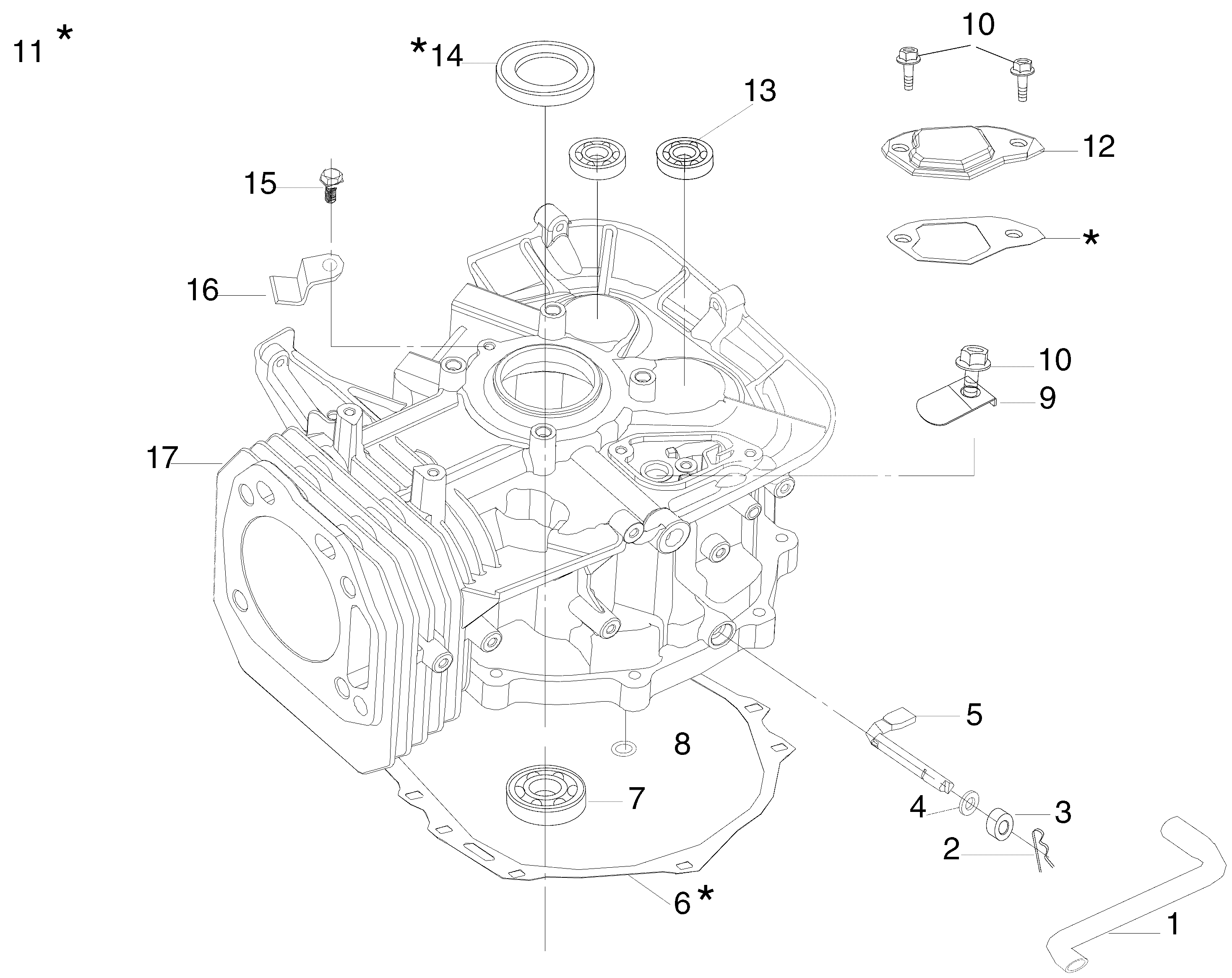

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150831 | Tuyau soupirail | Nous contacter | Voir la pièce |
| 2 | L66150353 | Goupille | Disponible | Voir la pièce |
| 3 | L66150660 | Joint d | Nous contacter | Voir la pièce |
| 4 | L66150824 | Rondelle | Nous contacter | Voir la pièce |
| 5 | L66150794 | Arbre régulateur | Nous contacter | Voir la pièce |
| 6 | L66150744 | Joint | Nous contacter | Voir la pièce |
| 7 | L66150665 | Roulement | Disponible | Voir la pièce |
| 8 | L66150741 | Bague or | Disponible | Voir la pièce |
| 9 | L66150410 | Soupape à lamelle | Disponible | Voir la pièce |
| 10 | L66150464 | Vis | Disponible | Voir la pièce |
| 10 | L66150464 | Vis | Disponible | Voir la pièce |
| 11 | L66151179 | Kit joints | Disponible | Voir la pièce |
| 12 | L66150745 | Couvercle | Nous contacter | Voir la pièce |
| 13 | L66150829 | Roulement | Disponible | Voir la pièce |
| 14 | L66150830 | Joint d | Disponible | Voir la pièce |
| 15 | L66150393 | Vis | Disponible | Voir la pièce |
| 16 | L66150739 | Soupape | Nous contacter | Voir la pièce |
| 17 | L66151188 | Carter moteur | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68130411 | Interrupteur | Disponible | Voir la pièce |
| 2 | 68130376R | Lampe led | Disponible | Voir la pièce |
| 3 | 68130318AR | Sélecteur | Disponible | Voir la pièce |
| 4 | 68130488R | Micro-interrupteur 2 voies | Disponible | Voir la pièce |
| 5 | 68130320R | Micro-interrupteur 3 voies | Disponible | Voir la pièce |
| 6 | 68132024AR | Carte électronique | Disponible | Voir la pièce |
| 7 | 68130271R | Support carte | Nous contacter | Voir la pièce |
| 8 | 68130369R | Porte-interrupteur | Nous contacter | Voir la pièce |
| 9 | 68130368R | Relais micro | Disponible | Voir la pièce |
| 10 | 68132019R | Installation électrique | Nous contacter | Voir la pièce |
| 11 | 68130272R | Couvercle | Nous contacter | Voir la pièce |
| 12 | 68130372R | Fusée | Disponible | Voir la pièce |
| 13 | 68130452R | Fusée | Disponible | Voir la pièce |
| 14 | 68130373R | Fusée | Disponible | Voir la pièce |
| 15 | 68130370R | Couvercle fusible | Nous contacter | Voir la pièce |
| 16 | 68130586R | Batterie | Nous contacter | Voir la pièce |
| 17 | 68130700R | Relais de démarrage | Disponible | Voir la pièce |
| 18 | 68130360R | Micro-interrupteur | Disponible | Voir la pièce |
| 19 | 68130446R | Couvercle | Disponible | Voir la pièce |
| 20 | 68130451R | Micro-interrupteur | Disponible | Voir la pièce |
| 21 | 68130447R | Couvercle | Disponible | Voir la pièce |
| 22 | 68130448R | Tige | Nous contacter | Voir la pièce |
| 23 | 68130449R | Tige | Nous contacter | Voir la pièce |
| 24 | 3022030R | Pivot | Disponible | Voir la pièce |
| 25 | 68130460R | Vis | Nous contacter | Voir la pièce |
| 26 | 68130450R | Protection | Nous contacter | Voir la pièce |
| 27 | 011500059R | Vis | Disponible | Voir la pièce |
| 28 | 3960147R | Vis | Disponible | Voir la pièce |
| 29 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 29 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 30 | 028200069R | Ecrou | Disponible | Voir la pièce |
| 31 | 3906010R | Vis | Disponible | Voir la pièce |
| 32 | 3911020R | Écrou | Nous contacter | Voir la pièce |
| 33 | 3806035R | Vis | Disponible | Voir la pièce |
| 34 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 35 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 36 | 68130453R | Micro-interrupteur | Disponible | Voir la pièce |
| 37 | 3960040R | Vis | Disponible | Voir la pièce |
| 38 | 3960056R | Vis | Disponible | Voir la pièce |
| 38 | 3960056R | Vis | Disponible | Voir la pièce |
| 39 | 68130319R | Micro-interrupteur 2 voies | Disponible | Voir la pièce |
| 40 | 68130581R | Clef | Disponible | Voir la pièce |
| 41 | 68130590R | Bouchon | Disponible | Voir la pièce |
| 42 | 68130594R | Diode | Nous contacter | Voir la pièce |
| 43 | 68130595R | Interrupteur siège | Disponible | Voir la pièce |
