Vue Éclatée 8500
Retrouvez les pièces détachées, références et repères disponibles pour 8500.

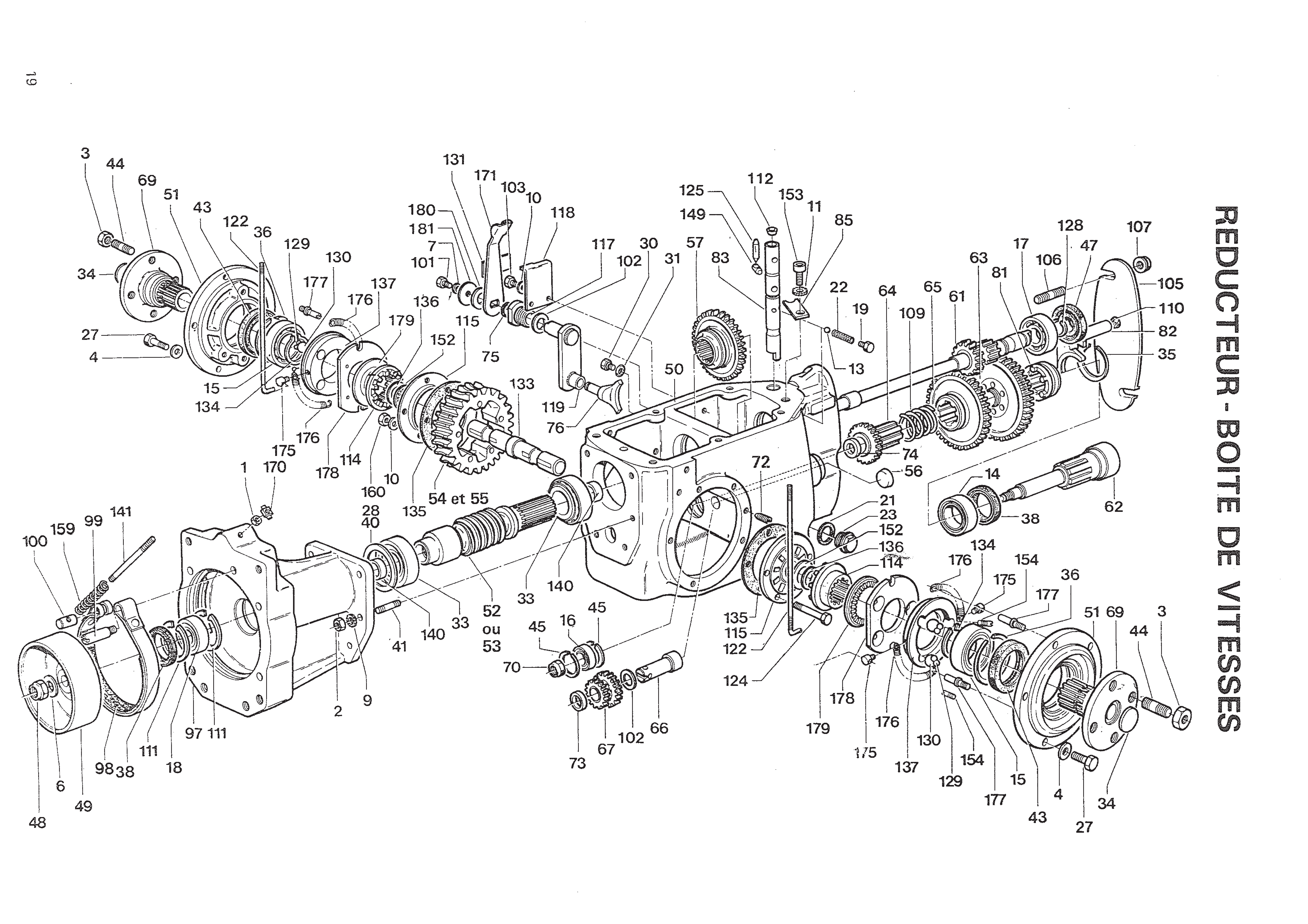

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 519000004 | Ecrou | Nous contacter | Voir la pièce |
| 2 | 519000007 | Voir 70402506 | Nous contacter | Voir la pièce |
| 3 | 519000009 | Ecrou fixat. masse de roue | Disponible | Voir la pièce |
| 3 | 519000009 | Ecrou fixat. masse de roue | Disponible | Voir la pièce |
| 4 | 519000366 | Voir 70402920 | Nous contacter | Voir la pièce |
| 4 | 519000366 | Voir 70402920 | Nous contacter | Voir la pièce |
| 7 | 519000991 | Rondelle | Disponible | Voir la pièce |
| 9 | 519000993 | Rondelle | Nous contacter | Voir la pièce |
| 10 | 519000994 | Rondelle onduflex | Disponible | Voir la pièce |
| 10 | 519000994 | Rondelle onduflex | Disponible | Voir la pièce |
| 11 | 519001008 | Rondelle grower | Disponible | Voir la pièce |
| 13 | 519000046 | Va bille | Nous contacter | Voir la pièce |
| 14 | 6005 | Voir 70709557 | Non reliée | |
| 15 | 519002301 | Roulement | Disponible | Voir la pièce |
| 15 | 519002301 | Roulement | Disponible | Voir la pièce |
| 16 | 519002615 | Roulement | Non reliée | |
| 17 | 519002630 | Roulement | Disponible | Voir la pièce |
| 19 | 519000025 | Vis th | Disponible | Voir la pièce |
| 21 | 519000050 | Joint de bouchon 20x26 | Nous contacter | Voir la pièce |
| 22 | 519000082 | Ressort de verrouillage | Non reliée | |
| 23 | 27183 | Bouchon diam. 20/150 | Disponible | Voir la pièce |
| 27 | 519000168 | Voir 70402284 | Nous contacter | Voir la pièce |
| 27 | 519000168 | Voir 70402284 | Nous contacter | Voir la pièce |
| 28 | 519000198 | Rondelle de réglage | Disponible | Voir la pièce |
| 30 | 28473 | Vis de vidange | Disponible | Voir la pièce |
| 31 | 28474 | Joint de bouchon bv reduct | Non reliée | |
| 33 | 32206 | Roulement rouleaux | Disponible | Voir la pièce |
| 33 | 32206 | Roulement rouleaux | Disponible | Voir la pièce |
| 34 | 35002 | Bouchon mecanindus d30 | Nous contacter | Voir la pièce |
| 34 | 35002 | Bouchon mecanindus d30 | Nous contacter | Voir la pièce |
| 35 | 36017 | Anneau d | Disponible | Voir la pièce |
| 36 | 519000484 | Plus livrable | Disponible | Voir la pièce |
| 36 | 519000484 | Plus livrable | Disponible | Voir la pièce |
| 38 | 519000666 | Vendu par 2 joints spi | Non reliée | |
| 38 | 519000666 | Vendu par 2 joints spi | Non reliée | |
| 40 | 519000863 | Rondelle | Non reliée | |
| 41 | 519000887 | Goujon de 8x32x16x12 | Disponible | Voir la pièce |
| 43 | 519000937 | Vendu par 2 joints spi | Non reliée | |
| 43 | 519000937 | Vendu par 2 joints spi | Non reliée | |
| 44 | 40035 | Goujon de roue | Non reliée | |
| 44 | 40035 | Goujon de roue | Non reliée | |
| 45 | 40047 | Anneau d | Disponible | Voir la pièce |
| 45 | 40047 | Anneau d | Disponible | Voir la pièce |
| 47 | 519001055 | Joint spi double lèvre | Non reliée | |
| 50 | 45011/5 | Carter réducteur pp2x | Nous contacter | Voir la pièce |
| 51 | 45012/5 | Flasque carter pp2x | Disponible | Voir la pièce |
| 51 | 45012/5 | Flasque carter pp2x | Disponible | Voir la pièce |
| 52 | 45013/5 | Vis sans fin ppx | Disponible | Voir la pièce |
| 54 | 45014/5 | Roue tangente pp2-x | Disponible | Voir la pièce |
| 56 | 519001100 | Bouchon en tôle | Disponible | Voir la pièce |
| 57 | 45019/5 | Dl pignon 45 dts pp2-x | Disponible | Voir la pièce |
| 61 | 45025/5 | Arbre primaire pp2x | Disponible | Voir la pièce |
| 61 | 76078 | Axe pont 8/9000 n mod | Disponible | Voir la pièce |
| 62 | 45028/1 | Arbre secondaire ppx. | Nous contacter | Voir la pièce |
| 63 | 45029E | Pignon bague 57 dents | Disponible | Voir la pièce |
| 64 | 45031/5E | Pignon 25 dts pp2x | Disponible | Voir la pièce |
| 65 | 45032 | Pignon multiplicateur 50 de | Nous contacter | Voir la pièce |
| 66 | 45033 | Axe d | Disponible | Voir la pièce |
| 67 | 45034E | Pignon double inverseur | Disponible | Voir la pièce |
| 69 | 45043/5 | Arbre de roue pp2x | Disponible | Voir la pièce |
| 69 | 45043/5 | Arbre de roue pp2x | Disponible | Voir la pièce |
| 70 | 519001136 | Ecrou nylstop spécial | Disponible | Voir la pièce |
| 72 | 519001141 | Vis hc | Nous contacter | Voir la pièce |
| 73 | 519001143 | Entretoise pp2-x | Disponible | Voir la pièce |
| 74 | 519001144 | Rondelle roulement | Nous contacter | Voir la pièce |
| 75 | 519001145 | Joint torique | Nous contacter | Voir la pièce |
| 76 | 45058 | Fourchette cde multiplicité | Disponible | Voir la pièce |
| 81 | 45071 | Clabot de prise de force | Disponible | Voir la pièce |
| 82 | 45072/5 | Fourchette prise de force | Disponible | Voir la pièce |
| 83 | 45073/5 | Axe commande prise de force | Disponible | Voir la pièce |
| 85 | 45079/5 | Plaque d.arret pp2-x | Disponible | Voir la pièce |
| 97 | 76070 | Carter 8/9000 n mod | Disponible | Voir la pièce |
| 101 | 519001230 | Vis | Disponible | Voir la pièce |
| 102 | 519001236 | Rondelle réglage | Disponible | Voir la pièce |
| 102 | 519001236 | Rondelle réglage | Disponible | Voir la pièce |
| 103 | 519001244 | Vis h | Disponible | Voir la pièce |
| 105 | 45201 | Plaque de fermeture | Nous contacter | Voir la pièce |
| 106 | 45202 | Goujon | Disponible | Voir la pièce |
| 107 | 45203 | Ecrou a embase | Disponible | Voir la pièce |
| 109 | 519001383 | Ressort | Disponible | Voir la pièce |
| 110 | 519001498 | Bouchon cuvette 14 | Disponible | Voir la pièce |
| 112 | 54092 | Bouchon cuvette | Disponible | Voir la pièce |
| 114 | 55854 | Clabot de roue | Non reliée | |
| 114 | 55854 | Clabot de roue | Non reliée | |
| 115 | 55855 | Flasque porte roue | Disponible | Voir la pièce |
| 115 | 55855 | Flasque porte roue | Disponible | Voir la pièce |
| 117 | 55857 | Palier | Disponible | Voir la pièce |
| 118 | 55858 | Plaque verrouillage | Nous contacter | Voir la pièce |
| 119 | 55859E | Levier fourchette | Nous contacter | Voir la pièce |
| 122 | 55864/1 | Tringle de déclabottage | Nous contacter | Voir la pièce |
| 122 | 55864/1 | Tringle de déclabottage | Nous contacter | Voir la pièce |
| 124 | 55867 | Vis h | Disponible | Voir la pièce |
| 125 | 55868 | Axe de verrouillage | Disponible | Voir la pièce |
| 128 | 519001796 | Circlips | Disponible | Voir la pièce |
| 129 | 519001797 | Bille | Nous contacter | Voir la pièce |
| 129 | 519001797 | Bille | Nous contacter | Voir la pièce |
| 130 | 519001798 | Bille | Disponible | Voir la pièce |
| 130 | 519001798 | Bille | Disponible | Voir la pièce |
| 131 | 519001799 | Plus livrable autocollant mult | Nous contacter | Voir la pièce |
| 133 | 55876 | Arbre transversal | Nous contacter | Voir la pièce |
| 134 | 519001802 | Circlips extérieur | Disponible | Voir la pièce |
| 134 | 519001802 | Circlips extérieur | Disponible | Voir la pièce |
| 135 | 519001803 | Rondelle de réglage | Nous contacter | Voir la pièce |
| 135 | 519001803 | Rondelle de réglage | Nous contacter | Voir la pièce |
| 136 | 519001807 | Rondelle de réglage | Disponible | Voir la pièce |
| 136 | 519001807 | Rondelle de réglage | Disponible | Voir la pièce |
| 137 | 55880 | Bague entrainement | Disponible | Voir la pièce |
| 137 | 55880 | Bague entrainement | Disponible | Voir la pièce |
| 140 | 519001815 | Douille a aiguilles | Disponible | Voir la pièce |
| 140 | 519001815 | Douille a aiguilles | Disponible | Voir la pièce |
| 152 | 519001830 | Butée a aiguilles | Disponible | Voir la pièce |
| 152 | 519001830 | Butée a aiguilles | Disponible | Voir la pièce |
| 153 | 55911 | Plus livrable vis chc | Nous contacter | Voir la pièce |
| 154 | 55912 | Vis sans tète | Disponible | Voir la pièce |
| 154 | 55912 | Vis sans tète | Disponible | Voir la pièce |
| 160 | 519001855 | Voir 70402528 | Nous contacter | Voir la pièce |
| 171 | 61034 | Levier souple | Disponible | Voir la pièce |
| 175 | 519002408 | Vis | Nous contacter | Voir la pièce |
| 175 | 519002408 | Vis | Nous contacter | Voir la pièce |
| 175 | 519002408 | Vis | Nous contacter | Voir la pièce |
| 176 | 61066 | Ressort rappel declab. | Disponible | Voir la pièce |
| 176 | 61066 | Ressort rappel declab. | Disponible | Voir la pièce |
| 176 | 61066 | Ressort rappel declab. | Disponible | Voir la pièce |
| 176 | 61066 | Ressort rappel declab. | Disponible | Voir la pièce |
| 177 | 61067/1 | Vis sans tète | Nous contacter | Voir la pièce |
| 177 | 61067/1 | Vis sans tète | Nous contacter | Voir la pièce |
| 177 | 61067/1 | Vis sans tète | Nous contacter | Voir la pièce |
| 178 | 61069 | Came | Disponible | Voir la pièce |
| 178 | 61069 | Came | Disponible | Voir la pièce |
| 179 | 519002417 | Voir 70762312 | Nous contacter | Voir la pièce |
| 179 | 519002417 | Voir 70762312 | Nous contacter | Voir la pièce |
| 180 | 61080 | Rondelle plate | Disponible | Voir la pièce |
| 181 | 61081 | Rondelle plate | Nous contacter | Voir la pièce |

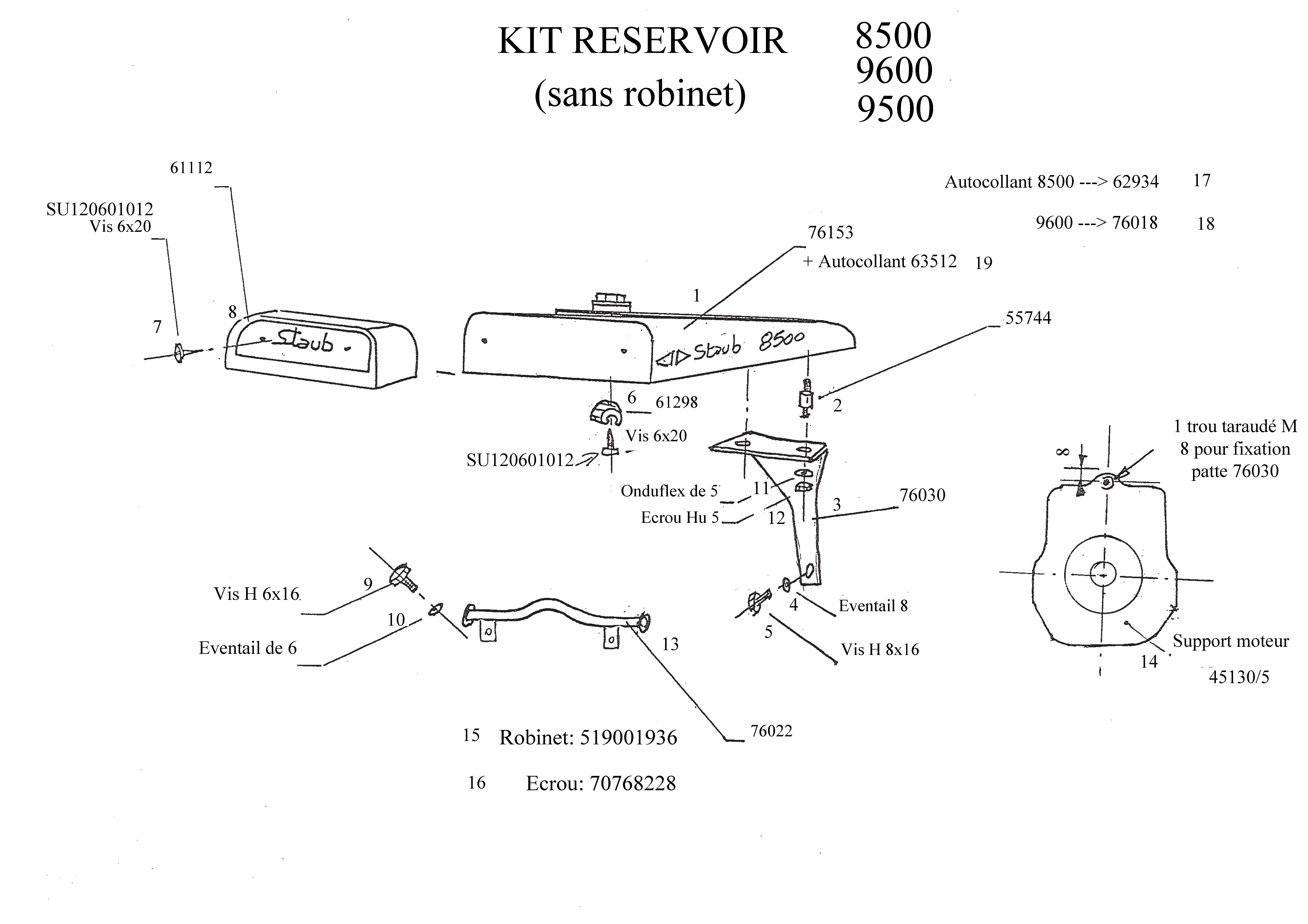

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 76153 | Réservoir | Nous contacter | Voir la pièce |
| 2 | 55744 | Amortisseur | Nous contacter | Voir la pièce |
| 3 | 76030 | Support réservoir | Disponible | Voir la pièce |
| 4 | EVENTAIL 8 | Rondelle eventail | Nous contacter | Voir la pièce |
| 5 | H 8X16 | Vis h 8x16 | Nous contacter | Voir la pièce |
| 6 | 61298 | Vendu par 2 pinces verrouill. | Disponible | Voir la pièce |
| 7 | SU120601012 | Vis 6x20 | Nous contacter | Voir la pièce |
| 8 | 61112 | Enjoliveur de réservoir | Disponible | Voir la pièce |
| 9 | H 6X16 | Vis h 6x16 | Nous contacter | Voir la pièce |
| 10 | EVENTAIL 6 | Rondelle eventail | Nous contacter | Voir la pièce |
| 11 | ONDUFLEX 5 | Rondelle onduflex | Nous contacter | Voir la pièce |
| 12 | ECROU Hu 5 | Ecrou | Nous contacter | Voir la pièce |
| 13 | 76022 | Support avant | Disponible | Voir la pièce |
| 14 | 45130/5 | Support moteur | Nous contacter | Voir la pièce |
| 15 | 519001936 | Robinet | Non reliée | |
| 16 | 70768228 | Ecrou de robinet | Disponible | Voir la pièce |
| 17 | 62934 | Autocollant | Nous contacter | Voir la pièce |
| 18 | 76018 | Autocollant | Disponible | Voir la pièce |
| 19 | 63512 | Autocollant | Nous contacter | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | 519000004 | Ecrou | Nous contacter | Voir la pièce |
| 3 | 519000005 | Plus livrable écrou h | Nous contacter | Voir la pièce |
| 3 | 519000005 | Plus livrable écrou h | Nous contacter | Voir la pièce |
| 3 | 519000005 | Plus livrable écrou h | Nous contacter | Voir la pièce |
| 4 | 519000049 | Ecrou | Nous contacter | Voir la pièce |
| 5 | 519000987 | Rondelle onduflex | Disponible | Voir la pièce |
| 6 | 519000991 | Rondelle | Disponible | Voir la pièce |
| 6 | 519000991 | Rondelle | Disponible | Voir la pièce |
| 6 | 519000991 | Rondelle | Disponible | Voir la pièce |
| 8 | 519000993 | Rondelle | Nous contacter | Voir la pièce |
| 8 | 519000993 | Rondelle | Nous contacter | Voir la pièce |
| 8 | 519000993 | Rondelle | Nous contacter | Voir la pièce |
| 9 | 519001006 | Rondelle éventail | Disponible | Voir la pièce |
| 10 | 519000001 | Contre-écrou | Disponible | Voir la pièce |
| 11 | 519000062 | Frein d | Disponible | Voir la pièce |
| 12 | 519000134 | Vis | Disponible | Voir la pièce |
| 13 | 519000166 | Voir 70402260 | Nous contacter | Voir la pièce |
| 14 | 519000292 | Arrêt de gaine - | Disponible | Voir la pièce |
| 15 | 519000390 | Plus livrable | Nous contacter | Voir la pièce |
| 16 | 519000441 | Voir 70395830 | Nous contacter | Voir la pièce |
| 17 | 519001078 | Axe d | Disponible | Voir la pièce |

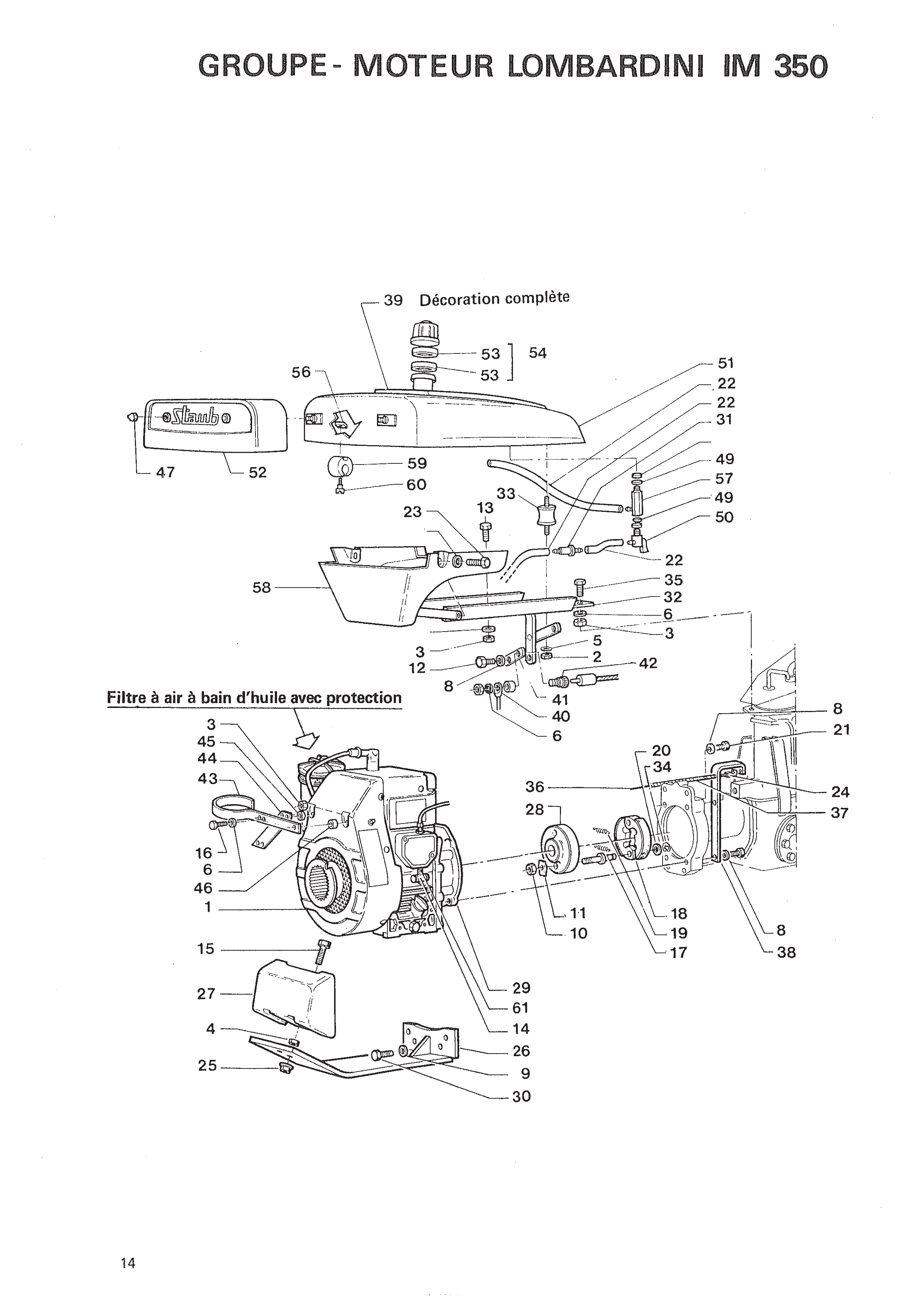

| 18 | 519001079 | Embrayage complet | Disponible | Voir la pièce |
| 19 | 519001081 | Vendu par 2 ressorts embrayage | Disponible | Voir la pièce |
| 20 | 519001083 | Rondelle plate | Non reliée | |
| 21 | 519001084 | Vis h | Disponible | Voir la pièce |
| 22 | 519001213 | Va tuyau essence- 1 mètre- | Nous contacter | Voir la pièce |
| 22 | 519001213 | Va tuyau essence- 1 mètre- | Nous contacter | Voir la pièce |
| 22 | 519001213 | Va tuyau essence- 1 mètre- | Nous contacter | Voir la pièce |
| 23 | 519001230 | Vis | Disponible | Voir la pièce |
| 24 | 519001257 | Dl chape | Nous contacter | Voir la pièce |
| 25 | 519001268 | Ecrou a embase | Non reliée | |
| 26 | 519006114 | Support contrepoids | Disponible | Voir la pièce |
| 27 | 519001371 | Voir 1977235 | Nous contacter | Voir la pièce |
| 28 | 519006115 | Plus livrable voir lombardini | Nous contacter | Voir la pièce |
| 29 | 519006116 | Plus livrable voir lombardini | Nous contacter | Voir la pièce |
| 30 | 519001609 | Vis h | Disponible | Voir la pièce |
| 31 | 519001642 | Plus livrable filtre a essence | Nous contacter | Voir la pièce |
| 32 | 519001755 | Support capot | Nous contacter | Voir la pièce |
| 33 | 519001768 | Plot élastique | Non reliée | |
| 34 | 519001774 | Dl anneau truarc | Nous contacter | Voir la pièce |
| 35 | 519005891 | Voir 70560953 | Nous contacter | Voir la pièce |
| 36 | 519001741 | Câble gaz l.400mm. | Disponible | Voir la pièce |
| 37 | 519001827 | Gaine gaz long. 205 mm | Nous contacter | Voir la pièce |
| 38 | 519001842 | Etrier | Disponible | Voir la pièce |
| 39 | 519001857 | Plus livrable | Nous contacter | Voir la pièce |
| 40 | 519001858 | Fil mise masse complet | Disponible | Voir la pièce |
| 41 | 519001860 | Support de borne | Disponible | Voir la pièce |
| 42 | 519001861 | Borne isolée diam.4 | Nous contacter | Voir la pièce |
| 43 | 519001864 | Protège filtre | Nous contacter | Voir la pièce |
| 44 | 519001865 | Plus livrable | Nous contacter | Voir la pièce |
| 45 | 519001866 | Rondelle | Disponible | Voir la pièce |
| 46 | 519001867 | Entretoise | Disponible | Voir la pièce |
| 47 | 519001901 | Ecrou borgne | Disponible | Voir la pièce |
| 49 | 519000453 | Joint | Nous contacter | Voir la pièce |
| 49 | 519000453 | Joint | Nous contacter | Voir la pièce |
| 50 | 519001936 | Robinet | Non reliée | |
| 51 | 519002437 | Réservoir plastique | Nous contacter | Voir la pièce |
| 52 | 519002439 | Enjoliveur | Disponible | Voir la pièce |
| 53 | 519002446 | Dl rondelle caoutchouc | Non reliée | |
| 53 | 519002446 | Dl rondelle caoutchouc | Non reliée | |
| 54 | 519002447 | Plus livrable bouchon reserv | Nous contacter | Voir la pièce |
| 56 | 519002449 | Plus livrable écrou carre | Non reliée | |
| 57 | 519002451 | Support de robinet | Nous contacter | Voir la pièce |
| 58 | 519002468 | Plus livrable | Nous contacter | Voir la pièce |
| 59 | 519002517 | Pince de verrouillage | Non reliée | |
| 60 | 519002518 | Vis épaulée | Non reliée | |
| 61 | 519001041 | Ressort rappel pour bdc | Disponible | Voir la pièce |

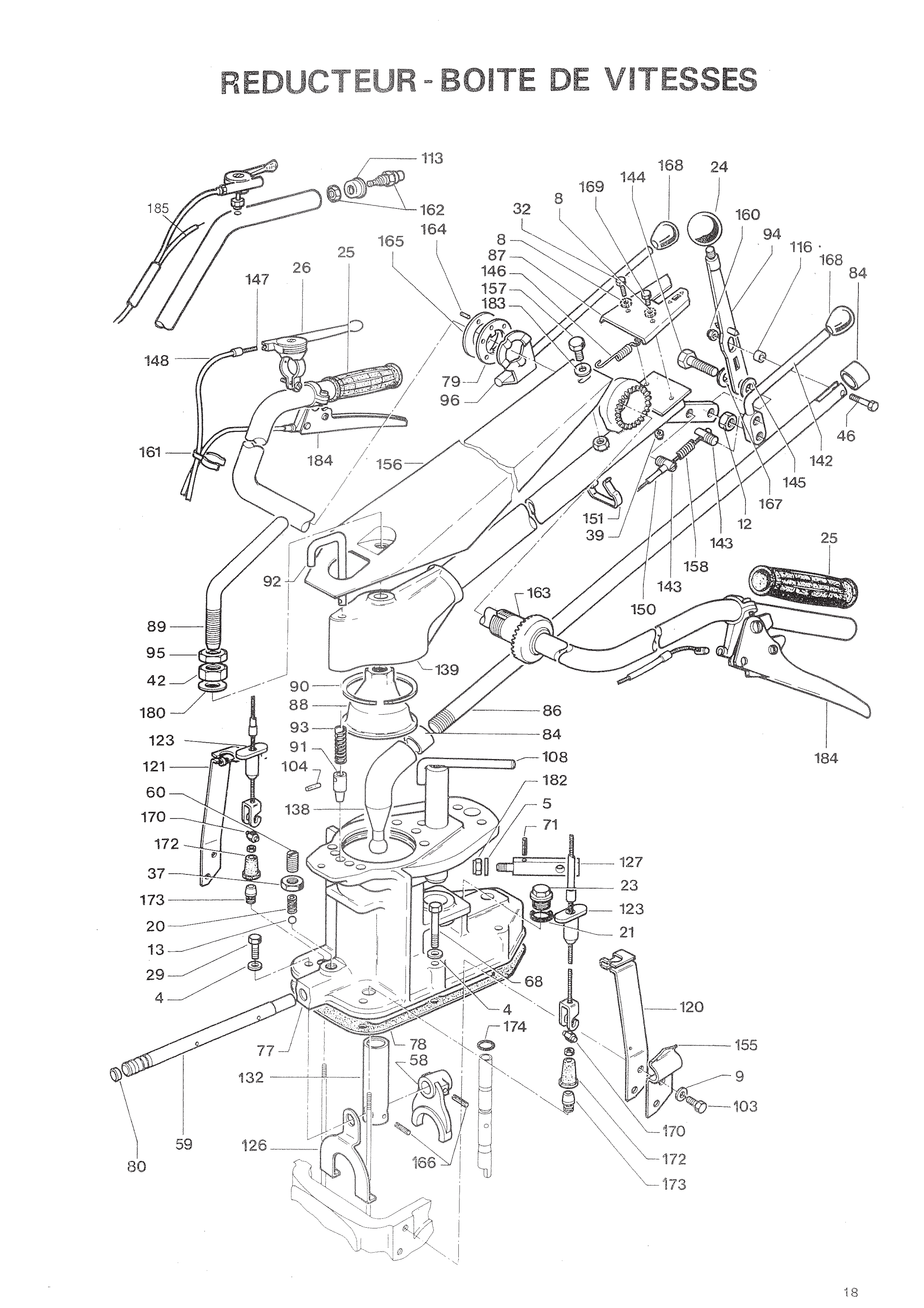

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 4 | 519000366 | Voir 70402920 | Nous contacter | Voir la pièce |
| 4 | 519000366 | Voir 70402920 | Nous contacter | Voir la pièce |
| 5 | 519000367 | Rondelle plate | Disponible | Voir la pièce |
| 8 | 519000992 | Rondelle onduflex | Disponible | Voir la pièce |
| 8 | 519000992 | Rondelle onduflex | Disponible | Voir la pièce |
| 9 | 519000993 | Rondelle | Nous contacter | Voir la pièce |
| 12 | 519000001 | Contre-écrou | Disponible | Voir la pièce |
| 13 | 519000046 | Va bille | Nous contacter | Voir la pièce |
| 20 | 519000026 | Ressort | Disponible | Voir la pièce |
| 21 | 519000050 | Joint de bouchon 20x26 | Nous contacter | Voir la pièce |
| 23 | 519000086 | Bouchon diam. 20/150 | Non reliée | |
| 24 | 519000095 | Boule de levier vitesses | Nous contacter | Voir la pièce |
| 25 | 519000113 | Voir 70123110 | Nous contacter | Voir la pièce |
| 25 | 519000113 | Voir 70123110 | Nous contacter | Voir la pièce |
| 26 | 519000126 | Manette de gaz | Nous contacter | Voir la pièce |
| 29 | 519000237 | Vis | Disponible | Voir la pièce |
| 32 | 519000308 | Voir 70560953 | Nous contacter | Voir la pièce |
| 37 | 519000529 | Ecrou h | Disponible | Voir la pièce |
| 39 | 519000760 | Plus livrable écrou nylstop | Nous contacter | Voir la pièce |
| 42 | 519000916 | Ecrou de réglage | Disponible | Voir la pièce |
| 46 | 519001054 | Voir 70401890 | Nous contacter | Voir la pièce |
| 58 | 519001105 | Fourchette commande vitesse | Disponible | Voir la pièce |
| 59 | 519001108 | Axe commande vitesses | Disponible | Voir la pièce |
| 60 | 519001110 | Cheminée excentrée pp2x | Nous contacter | Voir la pièce |
| 68 | 519001129 | Vis | Disponible | Voir la pièce |
| 71 | 519001141 | Vis hc | Nous contacter | Voir la pièce |
| 77 | 519001153 | Couvercle carter pp2x | Nous contacter | Voir la pièce |
| 78 | 519001155 | Joint papier pp2-x | Disponible | Voir la pièce |
| 79 | 519001157 | Rondelle réglage mancheron | Disponible | Voir la pièce |
| 80 | 519001161 | Bouchon cuvette | Disponible | Voir la pièce |
| 84 | 519001169 | Bague pour tige commande | Disponible | Voir la pièce |
| 84 | 519001169 | Bague pour tige commande | Disponible | Voir la pièce |
| 86 | 519001179 | Tige commande vitesses | Nous contacter | Voir la pièce |
| 87 | 519001181 | Plaque indicatrice | Non reliée | |
| 88 | 519001192 | Cloche de fixation | Disponible | Voir la pièce |
| 89 | 519001193 | Vis de réglage | Disponible | Voir la pièce |
| 90 | 519001196 | Segment d.arret pp2-xst | Disponible | Voir la pièce |
| 91 | 519001198 | Verrou pp2-x | Disponible | Voir la pièce |
| 92 | 519001199 | Tige de verrou | Non reliée | |
| 93 | 519001200 | Ressort de verrou | Disponible | Voir la pièce |
| 94 | 519001202 | Levier de vitesses | Disponible | Voir la pièce |
| 95 | 519001203 | Ecrou h. plat | Nous contacter | Voir la pièce |
| 96 | 519001205 | Levier blocage guidon | Nous contacter | Voir la pièce |
| 103 | 519001244 | Vis h | Disponible | Voir la pièce |
| 104 | 519001245 | Goupille mecanindus | Disponible | Voir la pièce |
| 108 | 519001273 | Broche articulation | Disponible | Voir la pièce |
| 113 | 519001781 | Plus livrable | Nous contacter | Voir la pièce |
| 116 | 519001784 | Bague | Disponible | Voir la pièce |
| 120 | 519001788 | Support tire câble gauche | Disponible | Voir la pièce |
| 121 | 519001789 | Support tire câble droit | Disponible | Voir la pièce |
| 123 | 519001791 | Commande a distance declabot. | Non reliée | |
| 123 | 519001791 | Commande a distance declabot. | Non reliée | |
| 126 | 519001794 | Guides tringles | Disponible | Voir la pièce |
| 127 | 519001795 | Levier | Disponible | Voir la pièce |
| 132 | 519001800 | Boite a rotule | Disponible | Voir la pièce |
| 138 | 519001813 | Embout coude | Disponible | Voir la pièce |
| 139 | 519001814 | Mancheron | Nous contacter | Voir la pièce |
| 142 | 519001817 | Levier de frein | Disponible | Voir la pièce |
| 143 | 519001818 | Arrêt de gaine | Non reliée | |
| 143 | 519001818 | Arrêt de gaine | Non reliée | |
| 144 | 519001819 | Vis h | Disponible | Voir la pièce |
| 145 | 519001820 | Rondelle | Nous contacter | Voir la pièce |
| 146 | 519001821 | Ressort de rappel | Disponible | Voir la pièce |
| 147 | 519001822 | Câble gaz l.1530 mm | Disponible | Voir la pièce |
| 148 | 519001823 | Gaine de gaz l.1380 mm | Disponible | Voir la pièce |
| 150 | 519001828 | Commande frein | Non reliée | |
| 151 | 519001829 | Attache câbles | Non reliée | |
| 155 | 519001833 | Support vilebrequin de roue | Non reliée | |
| 156 | 519001834 | Protégeables | Nous contacter | Voir la pièce |
| 157 | 519001843 | Vis | Disponible | Voir la pièce |
| 158 | 519001845 | Ressort | Nous contacter | Voir la pièce |
| 160 | 519001855 | Voir 70402528 | Nous contacter | Voir la pièce |
| 161 | 519001905 | Attache-câble | Disponible | Voir la pièce |
| 162 | 519001918 | Plus livrable commutateur stx | Nous contacter | Voir la pièce |
| 163 | 519001972 | Guidon | Nous contacter | Voir la pièce |
| 164 | 519001973 | Voir 70754190 | Nous contacter | Voir la pièce |
| 165 | 519001974 | Ecrou blocage du guidon | Disponible | Voir la pièce |
| 166 | 519002158 | Goupille | Non reliée | |
| 167 | 519002168 | Rondelle | Disponible | Voir la pièce |
| 168 | 519002649 | Poignée plastique | Disponible | Voir la pièce |
| 168 | 519002649 | Poignée plastique | Disponible | Voir la pièce |
| 169 | 519002178 | Vis th. | Disponible | Voir la pièce |
| 170 | 519002365 | Embout | Disponible | Voir la pièce |
| 170 | 519002365 | Embout | Disponible | Voir la pièce |
| 172 | 519002386 | Soufflet | Non reliée | |
| 172 | 519002386 | Soufflet | Non reliée | |
| 173 | 519002400 | Embout métallique | Non reliée | |
| 173 | 519002400 | Embout métallique | Non reliée | |
| 174 | 519002401 | Joint torique | Nous contacter | Voir la pièce |
| 180 | 519002423 | Rondelle | Nous contacter | Voir la pièce |
| 182 | 519002510 | Voir 70190606 | Nous contacter | Voir la pièce |
| 183 | 519002511 | Rondelle frein | Nous contacter | Voir la pièce |
| 184 | 519002763 | Poignée déclabottage | Nous contacter | Voir la pièce |
| 184 | 519002763 | Poignée déclabottage | Nous contacter | Voir la pièce |
| 185 | 519559842 | Fil de masse | Nous contacter | Voir la pièce |

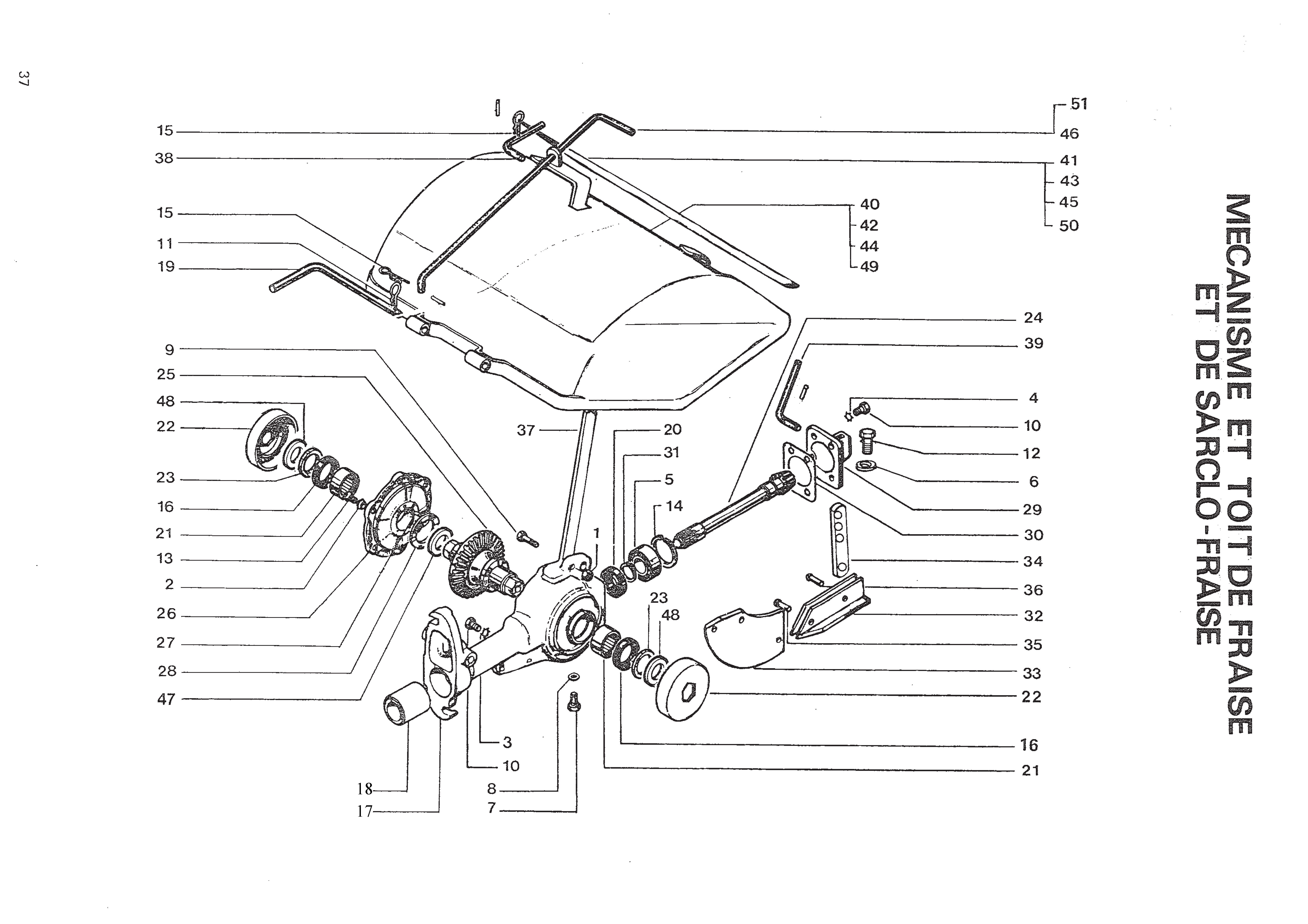

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | 519000366 | Voir 70402920 | Nous contacter | Voir la pièce |
| 3 | 519000993 | Rondelle | Nous contacter | Voir la pièce |
| 4 | 519000994 | Rondelle onduflex | Disponible | Voir la pièce |
| 5 | 519000385 | Roulement | Disponible | Voir la pièce |
| 6 | 519000161 | Joint | Non reliée | |
| 7 | 519000238 | Vis de vidange | Disponible | Voir la pièce |
| 8 | 519000239 | Joint de bouchon bv reduct | Disponible | Voir la pièce |
| 9 | 519000289 | Voir 70401890 | Nous contacter | Voir la pièce |
| 10 | 519000355 | Vis | Nous contacter | Voir la pièce |
| 10 | 519000355 | Vis | Nous contacter | Voir la pièce |
| 11 | 519000395 | Goupille beta | Non reliée | |
| 12 | 519000405 | Bouchon huile | Disponible | Voir la pièce |
| 13 | 519004538 | Plus livrable | Nous contacter | Voir la pièce |
| 14 | 519000669 | Anneau d | Disponible | Voir la pièce |
| 15 | 519000783 | Goupille beta | Nous contacter | Voir la pièce |
| 15 | 519000783 | Goupille beta | Nous contacter | Voir la pièce |
| 16 | 519000800 | Vendu par 2 joints spi | Non reliée | |
| 16 | 519000800 | Vendu par 2 joints spi | Non reliée | |
| 17 | 519001282 | Carter de fraise | Disponible | Voir la pièce |
| 18 | 519001283 | Centrage pour fraise | Non reliée | |
| 19 | 519001284 | Broche articulation toit | Disponible | Voir la pièce |
| 20 | 519001285 | Joint spi double lèvre | Nous contacter | Voir la pièce |
| 21 | 70762322 | Roulement 35x42x20 | Disponible | Voir la pièce |
| 21 | 70762322 | Roulement 35x42x20 | Disponible | Voir la pièce |
| 21 | 70762323 | Roulement 35x43x20 | Disponible | Voir la pièce |
| 21 | 70762323 | Roulement 35x43x20 | Disponible | Voir la pièce |
| 22 | 519001287 | Déflecteur | Nous contacter | Voir la pièce |
| 22 | 519001287 | Déflecteur | Nous contacter | Voir la pièce |
| 23 | 519001288 | Joint feutre | Disponible | Voir la pièce |
| 23 | 519001288 | Joint feutre | Disponible | Voir la pièce |
| 24 | 519001289 | Pignon conique | Disponible | Voir la pièce |
| 25 | 519001290 | Couronne de fraise | Disponible | Voir la pièce |
| 26 | 519001291 | Couvercle carter fraise | Nous contacter | Voir la pièce |
| 27 | 519001292 | Aiguille nadella | Disponible | Voir la pièce |
| 28 | 519001293 | Butée couronne fraise | Disponible | Voir la pièce |
| 29 | 519001294 | Couvercle arrière fraise | Disponible | Voir la pièce |
| 30 | 519001295 | Joint de couvercle arrière | Nous contacter | Voir la pièce |
| 31 | 519001297 | Circlips extérieur | Disponible | Voir la pièce |
| 32 | 519001298 | Patin de fraise | Disponible | Voir la pièce |
| 33 | 519001299 | Béquille chanfreinée | Nous contacter | Voir la pièce |
| 34 | 519001300 | Montant de réglage | Disponible | Voir la pièce |
| 35 | 519001301 | Rivet tète bombée | Nous contacter | Voir la pièce |
| 36 | 519001302 | Rivet t.g. | Disponible | Voir la pièce |
| 37 | 519001303 | Montant réglage du toit | Disponible | Voir la pièce |
| 38 | 519001304 | Broche de toit | Nous contacter | Voir la pièce |
| 39 | 519001305 | Broche coudée | Nous contacter | Voir la pièce |
| 40 | 519006038 | Plus livrable | Nous contacter | Voir la pièce |
| 41 | 519004158 | Plus livrable tablier pour toi | Nous contacter | Voir la pièce |
| 42 | 519006039 | Toit de fraise largeur 560m | Non reliée | |
| 43 | 519006040 | Tablier pour toit fraise | Disponible | Voir la pièce |
| 44 | 519006041 | Kit toit fraise standard | Nous contacter | Voir la pièce |
| 45 | 519004160 | Plus livrable tablier fraise | Nous contacter | Voir la pièce |
| 46 | 519001330 | Voir 70752788 | Nous contacter | Voir la pièce |
| 47 | 519001567 | Plus livrable rondelle | Nous contacter | Voir la pièce |
| 48 | 519001624 | Plus livrable rondelle plate | Non reliée | |
| 48 | 519001624 | Plus livrable rondelle plate | Non reliée | |
| 49 | 519006044 | Toit de fraise pro lg 750 | Disponible | Voir la pièce |
| 50 | 519002325 | Tablier toit 750 mm | Nous contacter | Voir la pièce |
| 51 | 519001331 | Tringle commandepp2x-9600 | Disponible | Voir la pièce |

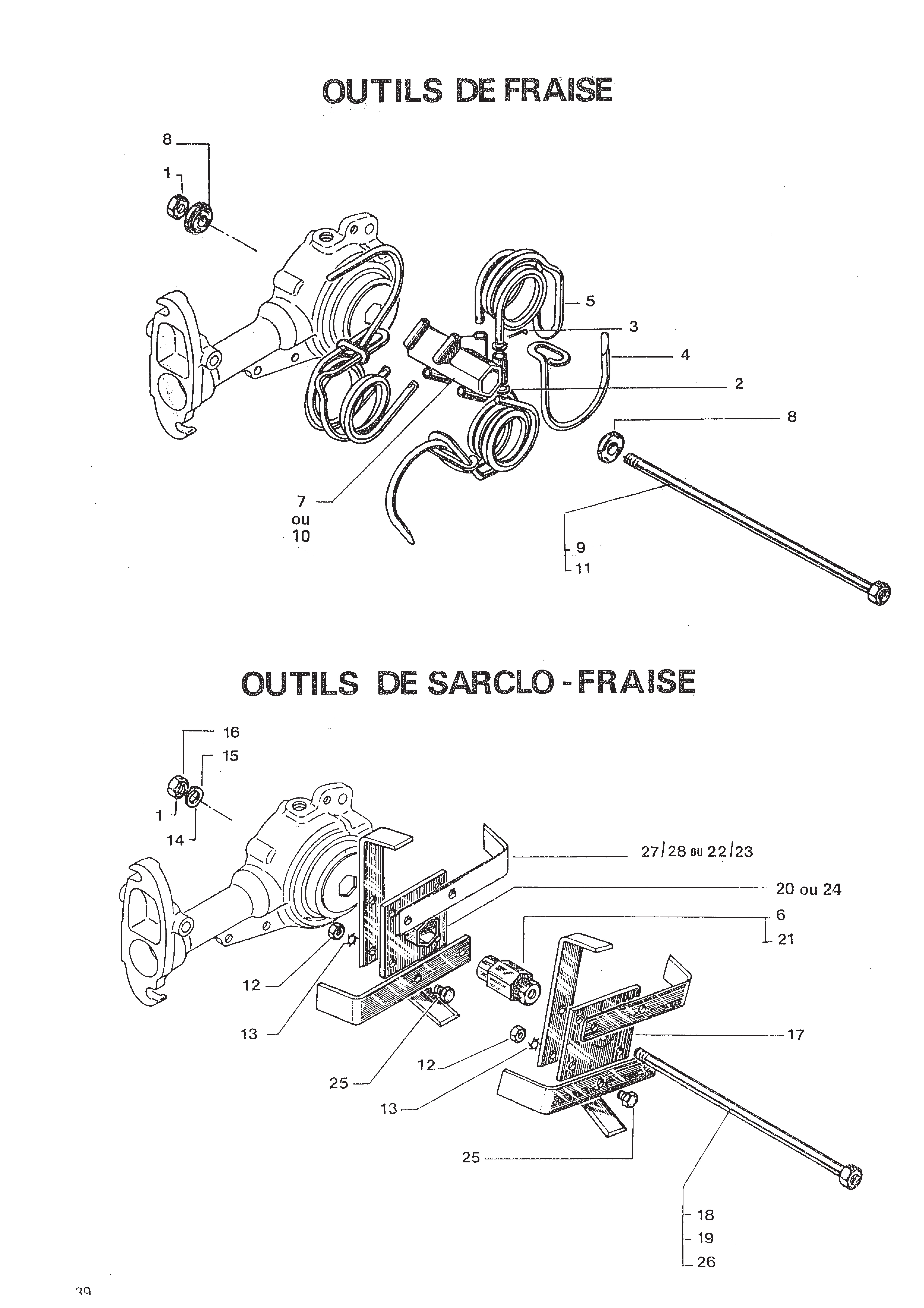

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 519000009 | Ecrou fixat. masse de roue | Disponible | Voir la pièce |
| 1 | 519000009 | Ecrou fixat. masse de roue | Disponible | Voir la pièce |
| 6 | 519001314 | Axe d | Non reliée | |
| 12 | 519000007 | Voir 70402506 | Nous contacter | Voir la pièce |
| 12 | 519000007 | Voir 70402506 | Nous contacter | Voir la pièce |
| 13 | 519000993 | Rondelle | Nous contacter | Voir la pièce |
| 13 | 519000993 | Rondelle | Nous contacter | Voir la pièce |
| 14 | 519001008 | Rondelle grower | Disponible | Voir la pièce |
| 15 | 519001012 | Rondelle grower | Disponible | Voir la pièce |
| 16 | 519000373 | Ecrou | Nous contacter | Voir la pièce |
| 17 | 519001306 | Moyeu porte-outils | Disponible | Voir la pièce |
| 18 | 519001310 | Plus livrable | Nous contacter | Voir la pièce |
| 19 | 519001312 | Vis serrage | Disponible | Voir la pièce |
| 20 | 519001313 | Moyeu droit ou gauche | Nous contacter | Voir la pièce |
| 21 | 519001315 | Axe d | Disponible | Voir la pièce |
| 22 | 519001316 | Outil sarcleur droit | Disponible | Voir la pièce |
| 23 | 519001317 | Outil sarcleur gauche | Disponible | Voir la pièce |
| 24 | 519001327 | Moyeu renforce d/g | Disponible | Voir la pièce |
| 25 | 519001332 | Voir 70751684 | Nous contacter | Voir la pièce |
| 25 | 519001332 | Voir 70751684 | Nous contacter | Voir la pièce |
| 26 | 519001738 | Vis de serrage 14 | Disponible | Voir la pièce |
| 27 | 519002025 | Couteau droit pro | Non reliée | |
| 28 | 519002026 | Couteau gauche pro | Non reliée |

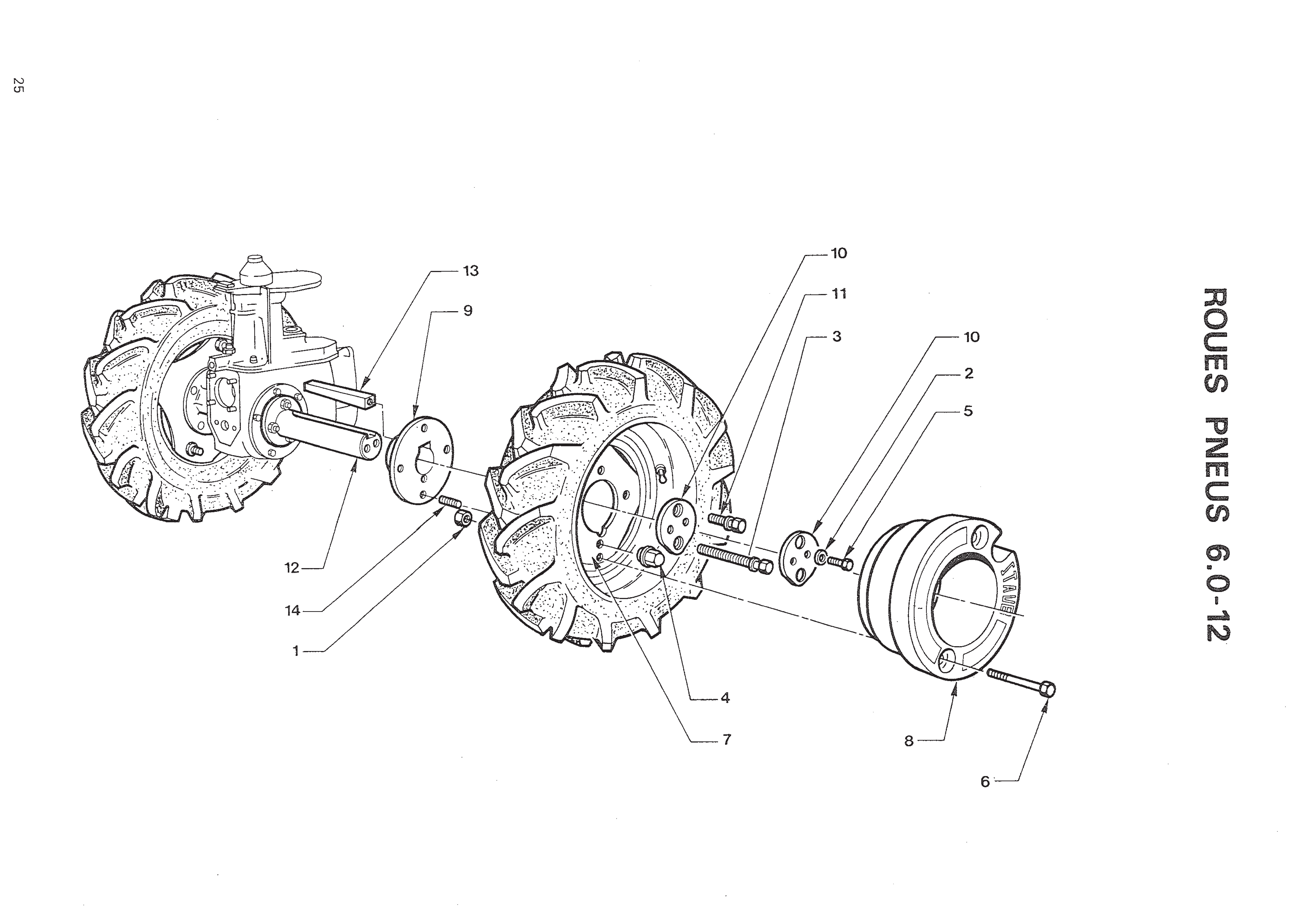

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 519000009 | Ecrou fixat. masse de roue | Disponible | Voir la pièce |
| 2 | 519000994 | Rondelle onduflex | Disponible | Voir la pièce |
| 3 | 519000021 | Vis de réglage | Disponible | Voir la pièce |
| 4 | 519000152 | Ecrou borgne laiton | Disponible | Voir la pièce |
| 5 | 519000165 | Voir 70401890 | Nous contacter | Voir la pièce |
| 6 | 519000258 | Vis h | Disponible | Voir la pièce |
| 7 | 519000981 | Jante 4 trous | Disponible | Voir la pièce |
| 8 | 519005504 | Voir 1976450 masse de roue | Nous contacter | Voir la pièce |
| 9 | 519001689 | Moyeu de roue | Nous contacter | Voir la pièce |
| 10 | 519001690 | Collet réglage roue | Disponible | Voir la pièce |
| 10 | 519001690 | Collet réglage roue | Disponible | Voir la pièce |
| 11 | 519001691 | Vis blocage roue | Disponible | Voir la pièce |
| 12 | 519001692 | Rallonge arbre r | Disponible | Voir la pièce |
| 13 | 519001693 | Clavette arbre roue | Disponible | Voir la pièce |
| 14 | 519001854 | Goujon moyeu roue | Disponible | Voir la pièce |
