Vue Éclatée 480 R num sér 1912301965
Retrouvez les pièces détachées, références et repères disponibles pour 480 R num sér 1912301965.

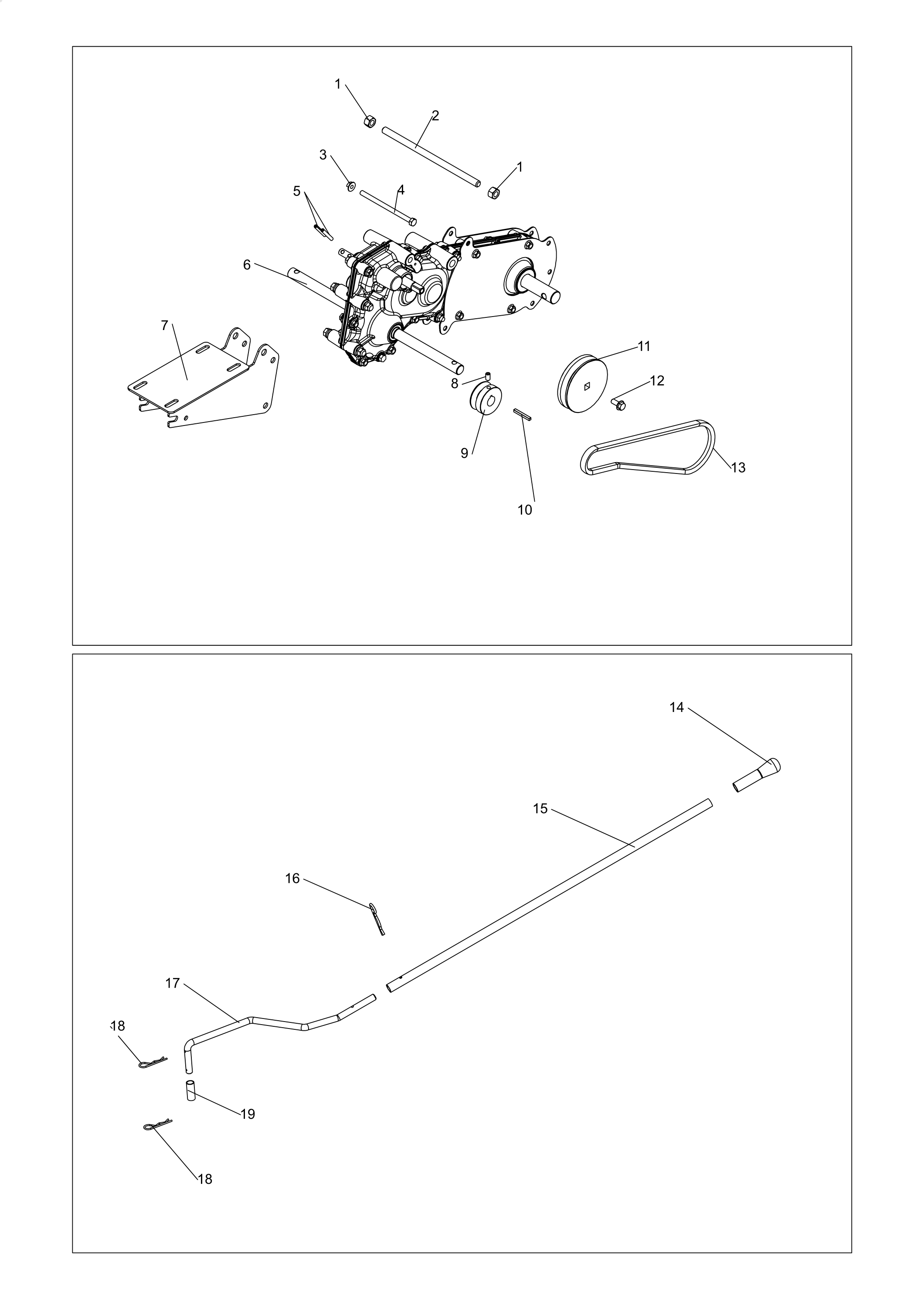

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 030201202 | Ecrou | Non reliée | |
| 1 | 030201202 | Ecrou | Non reliée | |
| 2 | 0300601201 | AXE | Nous contacter | Voir la pièce |
| 3 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 4 | 0002010538 | VIS | Disponible | Voir la pièce |
| 5 | 0301020014 | GOUPILLE | Disponible | Voir la pièce |
| 6 | 0306040032 | TRANSMISSION CPLT | Disponible | Voir la pièce |
| 7 | 3202000301 | SUPPORT | Nous contacter | Voir la pièce |
| 8 | 0300040801 | VIS | Disponible | Voir la pièce |
| 9 | 0306060005 | POULIE MOTEUR | Nous contacter | Voir la pièce |
| 10 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 11 | 0306060053 | POULIE | Nous contacter | Voir la pièce |
| 12 | 0300010816 | VIS | Non reliée | |
| 13 | 0306030083 | COURROIE | Nous contacter | Voir la pièce |
| 14 | 0341000137 | EMBOUT | Disponible | Voir la pièce |
| 15 | 0305000022 | LEVIER DE VITESSE | Nous contacter | Voir la pièce |
| 16 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |
| 17 | 0305030028 | LEVIER DE VITESSE | Nous contacter | Voir la pièce |
| 18 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 18 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 19 | 0302020232 | ENTRETOISE | Disponible | Voir la pièce |

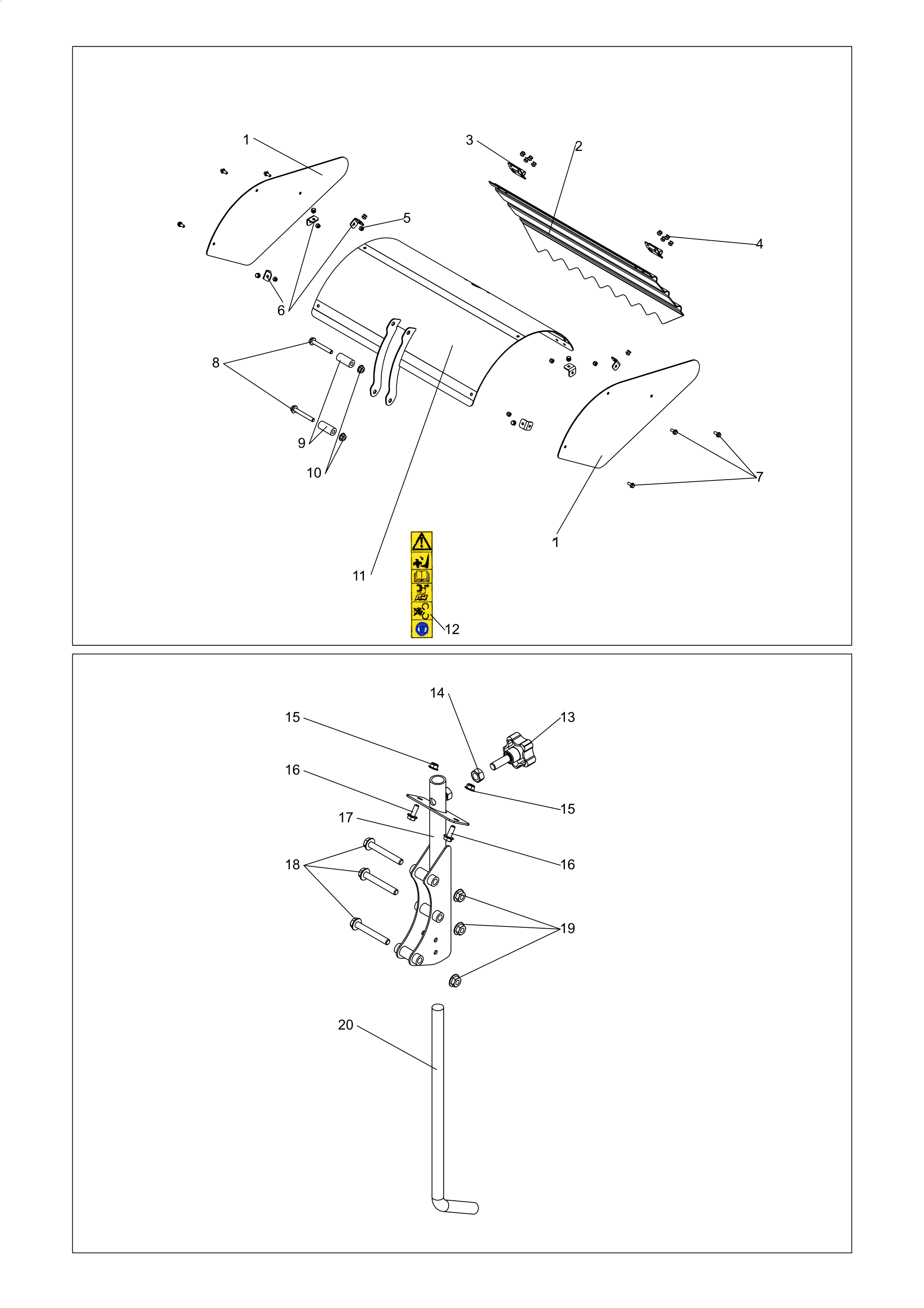

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3202002307 | Flanc de carter | Disponible | Voir la pièce |
| 1 | 3202002307 | Flanc de carter | Disponible | Voir la pièce |
| 2 | 3002002308 | Panneau arrière | Non reliée | |
| 3 | 0301000017 | CHARNIERE | Disponible | Voir la pièce |
| 4 | 0301000018 | RIVET | Disponible | Voir la pièce |
| 5 | 0300210501 | ECROU FREIN | Disponible | Voir la pièce |
| 6 | 0304000425 | EQUERRE | Nous contacter | Voir la pièce |
| 7 | 0300010505 | VIS | Non reliée | |
| 8 | 0300010842 | VIS | Disponible | Voir la pièce |
| 9 | 0302020201 | ENTRETOISE | Nous contacter | Voir la pièce |
| 10 | 0302060801 | Ecrou | Non reliée | |
| 11 | 3002002309 | Carter | Nous contacter | Voir la pièce |
| 12 | 0503000094 | AUTOCOLLANT SECURITE | Nous contacter | Voir la pièce |
| 13 | 0300801001 | MOLETTE | Nous contacter | Voir la pièce |
| 14 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 15 | 0300210603 | ECROU | Nous contacter | Voir la pièce |
| 15 | 0300210603 | ECROU | Nous contacter | Voir la pièce |
| 16 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 16 | 0300010609 | VIS EMBASE CRANTEE | Disponible | Voir la pièce |
| 17 | 3202000311 | SUPPORT | Nous contacter | Voir la pièce |
| 18 | 0300010842 | VIS | Disponible | Voir la pièce |
| 19 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 20 | 3502010320 | BEQUILLE | Disponible | Voir la pièce |

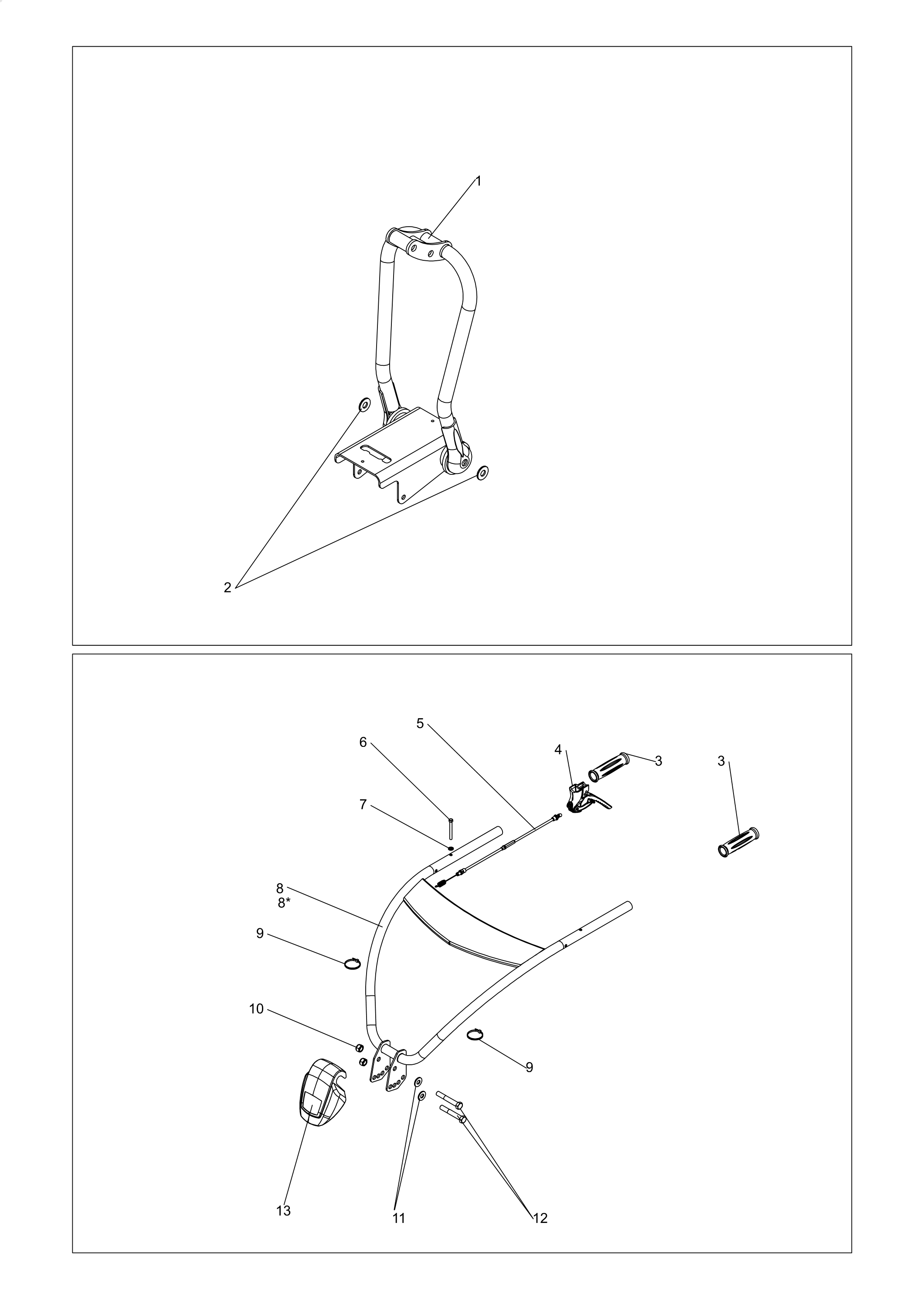

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3202000318 | Potence | Nous contacter | Voir la pièce |
| 2 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 3 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 3 | 0341000036 | POIGNEE CAOUTCHOUC | Nous contacter | Voir la pièce |
| 4 | 0307010030 | LEVIER EMBRAYAGE | Nous contacter | Voir la pièce |
| 5 | 0308020075 | CABLE EMBRAYAGE | Nous contacter | Voir la pièce |
| 6 | 0300010606 | VIS | Disponible | Voir la pièce |
| 7 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 8 | 3202030501 | GUIDON | Nous contacter | Voir la pièce |
| 8* | 0503130031 | LOGO ROTOBINEUSE 480R | Non reliée | |
| 9 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 9 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 10 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 11 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 12 | 0300011206 | VIS SUPPORT | Disponible | Voir la pièce |
| 13 | 0340010031 | CAPOT | Non reliée |

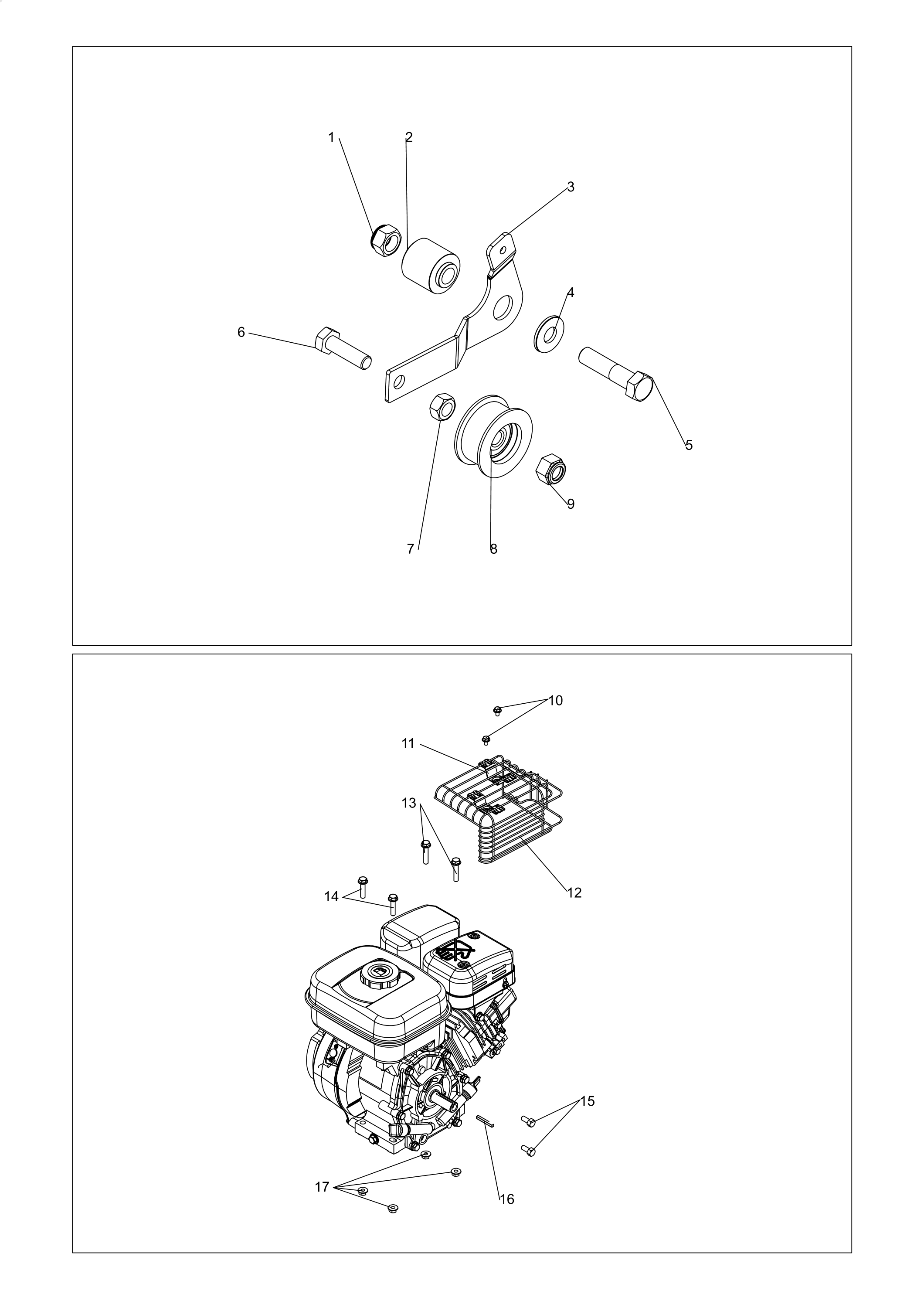

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300211201 | ECROU FREIN | Nous contacter | Voir la pièce |
| 2 | 0302020192 | ENTRETOISE | Nous contacter | Voir la pièce |
| 3 | 0304000490 | LEVIER | Nous contacter | Voir la pièce |
| 4 | 0300401201 | RONDELLE PLATE | Nous contacter | Voir la pièce |
| 5 | 0300011222 | VIS | Nous contacter | Voir la pièce |
| 6 | 0300011003 | VIS | Disponible | Voir la pièce |
| 7 | 0300201002 | ECROU | Nous contacter | Voir la pièce |
| 8 | 0341000003 | GALET EMBRAYAGE | Nous contacter | Voir la pièce |
| 9 | 0300211001 | ECROU | Disponible | Voir la pièce |
| 10 | 0300080501 | VIS | Nous contacter | Voir la pièce |
| 11 | 0304000305 | ATTACHE | Non reliée | |
| 12 | 0330092003 | GRILLE ECHAPPEMENT | Disponible | Voir la pièce |
| 13 | 0300010817 | VIS | Disponible | Voir la pièce |
| 14 | 0300010834 | VIS | Disponible | Voir la pièce |
| 15 | 0300010816 | VIS | Non reliée | |
| 16 | 0301040001 | CLAVETTE | Nous contacter | Voir la pièce |
| 17 | 0300260801 | ECROU | Nous contacter | Voir la pièce |

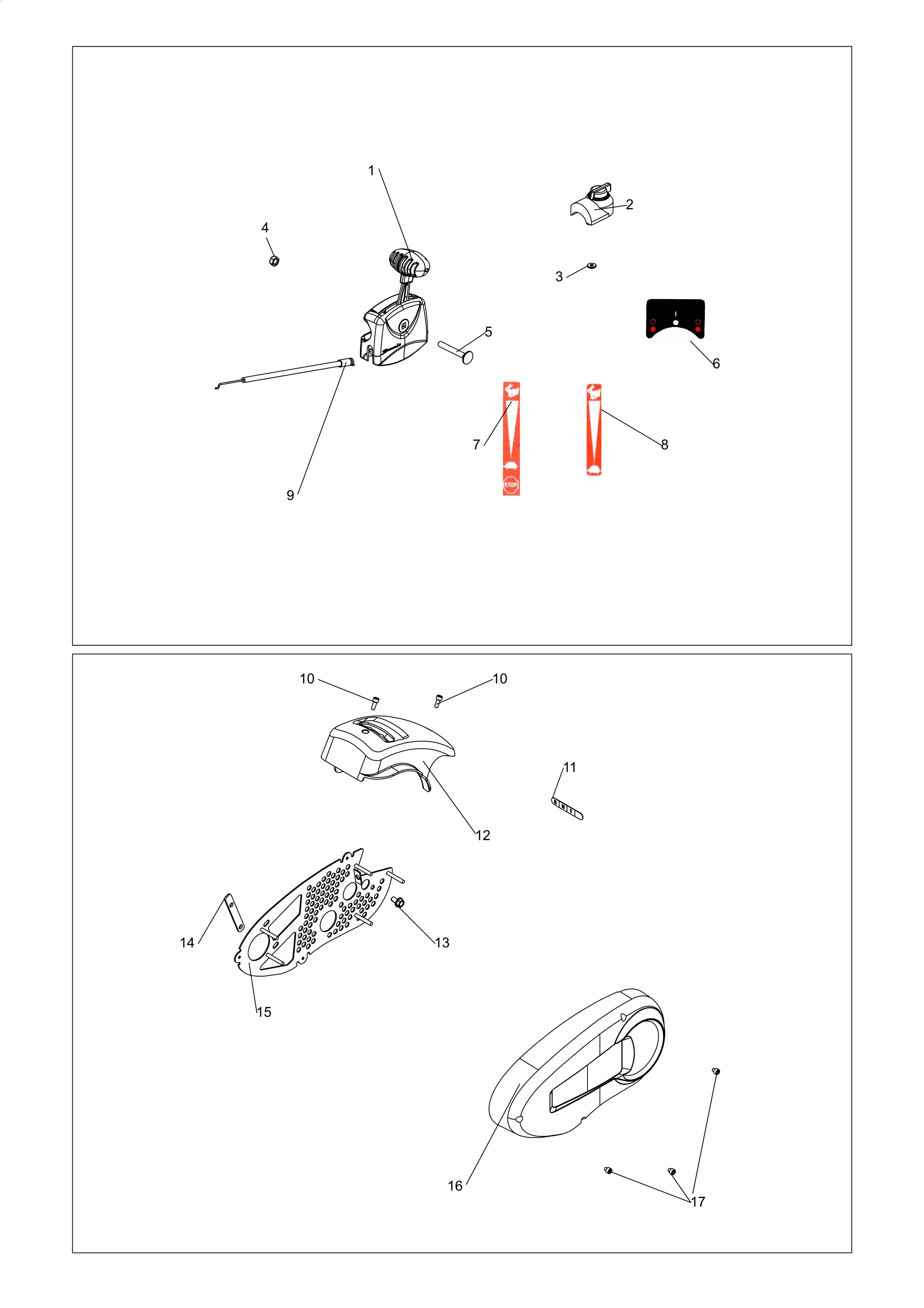

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0307020023 | MANETTE DE GAZ | Nous contacter | Voir la pièce |
| 2 | 0330012006 | INTERRUPTEUR | Disponible | Voir la pièce |
| 3 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 4 | 0300210602 | ECROU | Non reliée | |
| 5 | 0300080610 | VIS | Disponible | Voir la pièce |
| 6 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 7 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 8 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 9 | 0308040052 | CABLE DE GAZ | Disponible | Voir la pièce |
| 10 | 0300020601 | VIS | Disponible | Voir la pièce |
| 10 | 0300020601 | VIS | Disponible | Voir la pièce |
| 11 | 0503010321 | ETIQUETTE VITESSE | Nous contacter | Voir la pièce |
| 12 | 0340320004 | CAPOT POTENCE | Non reliée | |
| 13 | 0300091004 | VIS | Nous contacter | Voir la pièce |
| 14 | 0304000444 | PLAQUE MOTEUR | Nous contacter | Voir la pièce |
| 15 | 3202000316 | CACHE INTERIEUR | Nous contacter | Voir la pièce |
| 16 | 0340320003 | CAPOT COURROIE | Non reliée | |
| 17 | 0300020614 | VIS | Nous contacter | Voir la pièce |

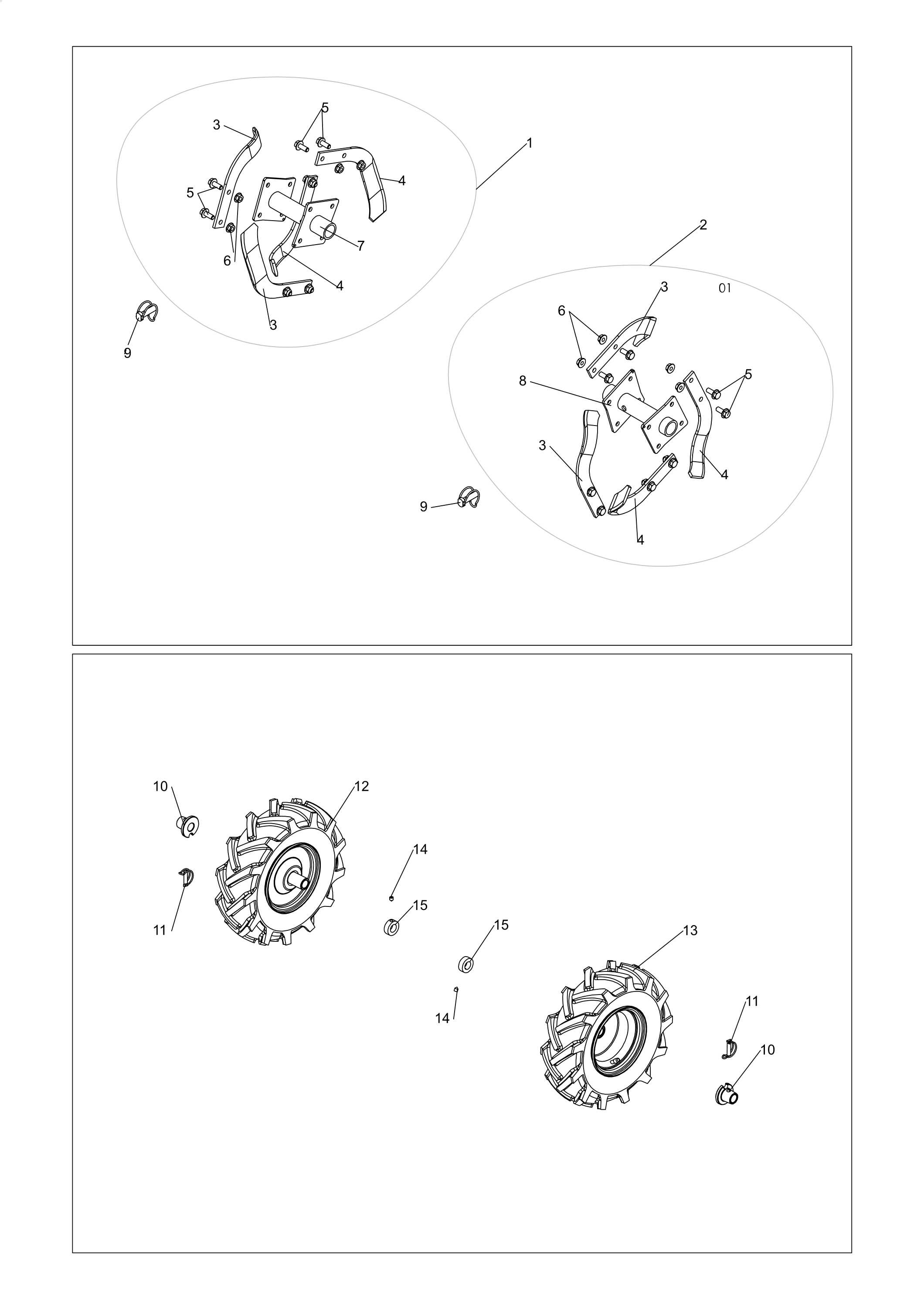

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0320010029 | FRAISE DROIT | Disponible | Voir la pièce |
| 2 | 0320010028 | FRAISE GAUCHE | Disponible | Voir la pièce |
| 3 | 0320070001 | COUTEAU DROIT | Nous contacter | Voir la pièce |
| 3 | 0320070001 | COUTEAU DROIT | Nous contacter | Voir la pièce |
| 3 | 0320070001 | COUTEAU DROIT | Nous contacter | Voir la pièce |
| 3 | 0320070001 | COUTEAU DROIT | Nous contacter | Voir la pièce |
| 4 | 0320070002 | COUTEAU GAUCHE | Nous contacter | Voir la pièce |
| 4 | 0320070002 | COUTEAU GAUCHE | Nous contacter | Voir la pièce |
| 4 | 0320070002 | COUTEAU GAUCHE | Nous contacter | Voir la pièce |
| 4 | 0320070002 | COUTEAU GAUCHE | Nous contacter | Voir la pièce |
| 5 | 0300010816 | VIS | Non reliée | |
| 5 | 0300010816 | VIS | Non reliée | |
| 5 | 0300010816 | VIS | Non reliée | |
| 6 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 6 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 7 | 3202000312 | MOYEU DROIT | Nous contacter | Voir la pièce |
| 8 | 3202000305 | MOYEU GAUCHE | Disponible | Voir la pièce |
| 9 | 0301010014 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 9 | 0301010014 | GOUPILLE CLIPS | Nous contacter | Voir la pièce |
| 10 | 0302030148 | MOYEU ENTRAINEMENT | Disponible | Voir la pièce |
| 10 | 0302030148 | MOYEU ENTRAINEMENT | Disponible | Voir la pièce |
| 11 | 0301010003 | GOUPILLE AUTOMATIQUE | Disponible | Voir la pièce |
| 11 | 0301010003 | GOUPILLE AUTOMATIQUE | Disponible | Voir la pièce |
| 12 | 0309000077 | Roue droite | Nous contacter | Voir la pièce |
| 13 | 0309000078 | Roue gauche | Nous contacter | Voir la pièce |
| 14 | 0300040806 | VIS | Nous contacter | Voir la pièce |
| 14 | 0300040806 | VIS | Nous contacter | Voir la pièce |
| 15 | 0302020279 | BAGUE ARRET | Nous contacter | Voir la pièce |
| 15 | 0302020279 | BAGUE ARRET | Nous contacter | Voir la pièce |

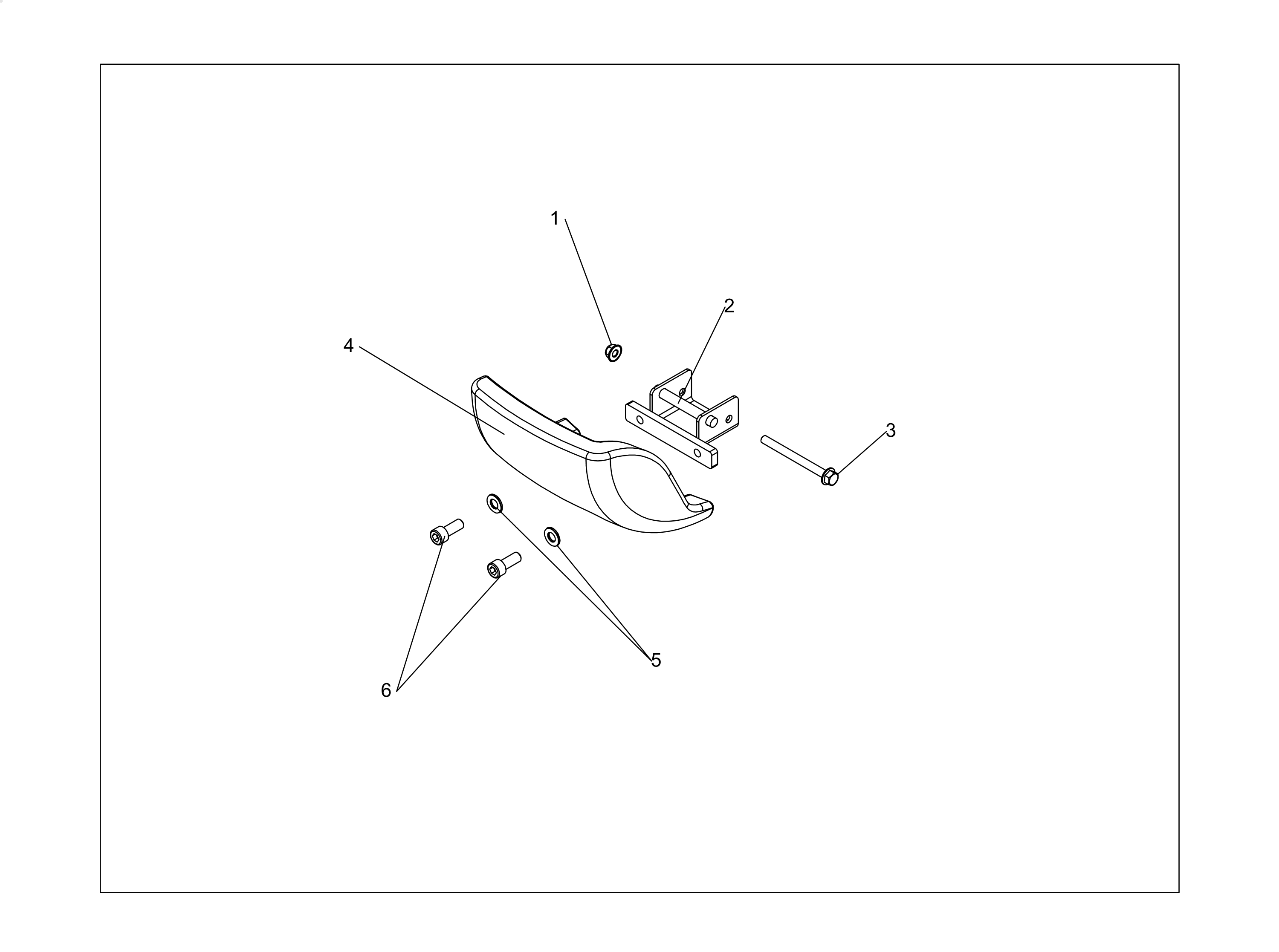

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0300210805 | ECROU | Disponible | Voir la pièce |
| 2 | 3202000306 | SUPPORT | Nous contacter | Voir la pièce |
| 3 | 0300010824 | VIS | Nous contacter | Voir la pièce |
| 4 | 0303000032 | CONTREPOIDS | Nous contacter | Voir la pièce |
| 5 | 0300401003 | RONDELLE PLATE | Disponible | Voir la pièce |
| 6 | 0300021004 | VIS | Disponible | Voir la pièce |

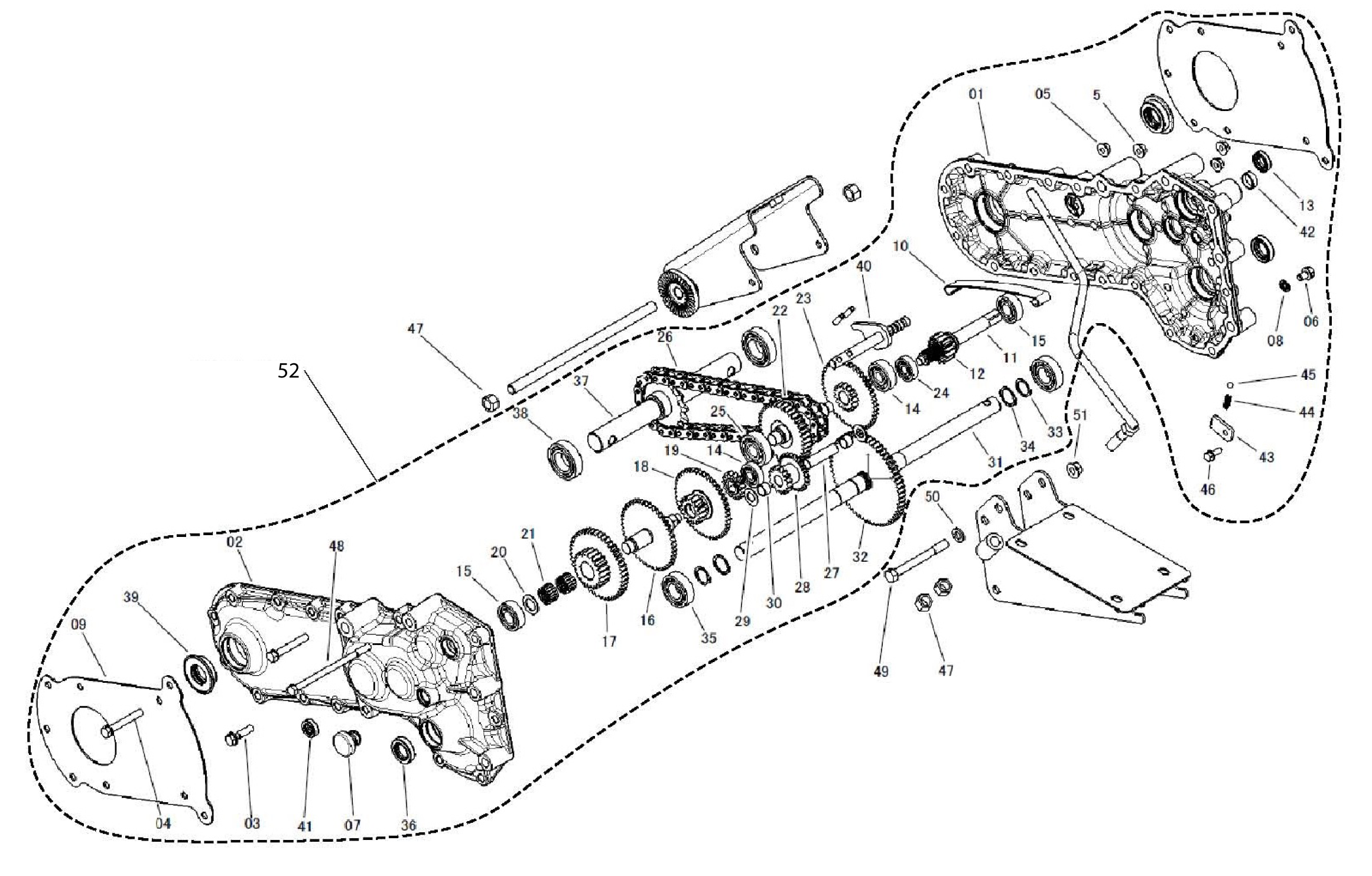

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0002011101 | Carter gauche | Nous contacter | Voir la pièce |
| 2 | 0002011102 | Carter droit | Nous contacter | Voir la pièce |
| 3 | 0300010846 | Vis | Nous contacter | Voir la pièce |
| 4 | 0300010837 | VIS | Nous contacter | Voir la pièce |
| 5 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 5 | 0300260801 | ECROU | Nous contacter | Voir la pièce |
| 6 | 0002010203 | Bouchon vidange | Nous contacter | Voir la pièce |
| 7 | 0002010354 | Bouchon | Disponible | Voir la pièce |
| 8 | 0002010204 | Rondelle | Disponible | Voir la pièce |
| 9 | 0002011103 | Tôle | Non reliée | |
| 10 | 0002011104 | Ressort | Nous contacter | Voir la pièce |
| 11 | 0002011105 | Arbre | Nous contacter | Voir la pièce |
| 12 | 0002011106 | Pignon | Nous contacter | Voir la pièce |
| 13 | 0002010357 | Bague | Nous contacter | Voir la pièce |
| 14 | 0306010009 | Roulement | Nous contacter | Voir la pièce |
| 14 | 0306010009 | Roulement | Nous contacter | Voir la pièce |
| 15 | 0306010038 | Roulement | Nous contacter | Voir la pièce |
| 15 | 0306010038 | Roulement | Nous contacter | Voir la pièce |
| 16 | 0002011107 | Arbre | Nous contacter | Voir la pièce |
| 17 | 0002011108 | Pignon | Nous contacter | Voir la pièce |
| 18 | 0002011109 | Pignon | Nous contacter | Voir la pièce |
| 19 | 0002011110 | Pignon | Nous contacter | Voir la pièce |
| 20 | 0002010191 | Rondelle | Nous contacter | Voir la pièce |
| 21 | 0002010077 | Roulement | Disponible | Voir la pièce |
| 22 | 0002011111 | Arbre | Nous contacter | Voir la pièce |
| 23 | 0002011112 | Pignon | Nous contacter | Voir la pièce |
| 24 | 0306010060 | Roulement | Nous contacter | Voir la pièce |
| 25 | 0002010330 | Roulement | Disponible | Voir la pièce |
| 26 | 0306020046 | Chaine | Nous contacter | Voir la pièce |
| 27 | 0002011113 | Arbre | Nous contacter | Voir la pièce |
| 28 | 0002011114 | Pignon | Nous contacter | Voir la pièce |
| 29 | 0002010362 | Rondelle | Nous contacter | Voir la pièce |
| 30 | 0002011115 | Entretoise | Nous contacter | Voir la pièce |
| 31 | 0002011116 | Arbre de roues | Nous contacter | Voir la pièce |
| 32 | 0002011117 | Pignon | Nous contacter | Voir la pièce |
| 33 | 0301070007 | RONDELLE | Non reliée | |
| 34 | 0002010227 | Circlips | Nous contacter | Voir la pièce |
| 35 | 0306010026 | Roulement | Nous contacter | Voir la pièce |
| 36 | 0002010333 | Joint | Nous contacter | Voir la pièce |
| 37 | 0002011118 | Arbre de fraises | Nous contacter | Voir la pièce |
| 38 | 0002010079 | Roulement | Disponible | Voir la pièce |
| 39 | 0002010086 | Joint | Nous contacter | Voir la pièce |
| 40 | 0002011119 | Axe vitesse | Disponible | Voir la pièce |
| 41 | 0002010002 | Bague | Non reliée | |
| 42 | 0002010088 | Bague | Nous contacter | Voir la pièce |
| 43 | 0002010300 | Plat | Nous contacter | Voir la pièce |
| 44 | 0002010197 | Ressort | Nous contacter | Voir la pièce |
| 45 | 0002010196 | Bille | Nous contacter | Voir la pièce |
| 46 | 0300090602 | VIS | Disponible | Voir la pièce |
| 47 | 0300201202 | ECROU | Disponible | Voir la pièce |
| 47 | 0300201202 | ECROU | Disponible | Voir la pièce |
| 48 | 0002010538 | VIS | Disponible | Voir la pièce |
| 49 | 0300011023 | Vis | Nous contacter | Voir la pièce |
| 50 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 51 | 0300261001 | ECROU | Disponible | Voir la pièce |
| 52 | 0306040032 | TRANSMISSION CPLT | Disponible | Voir la pièce |
