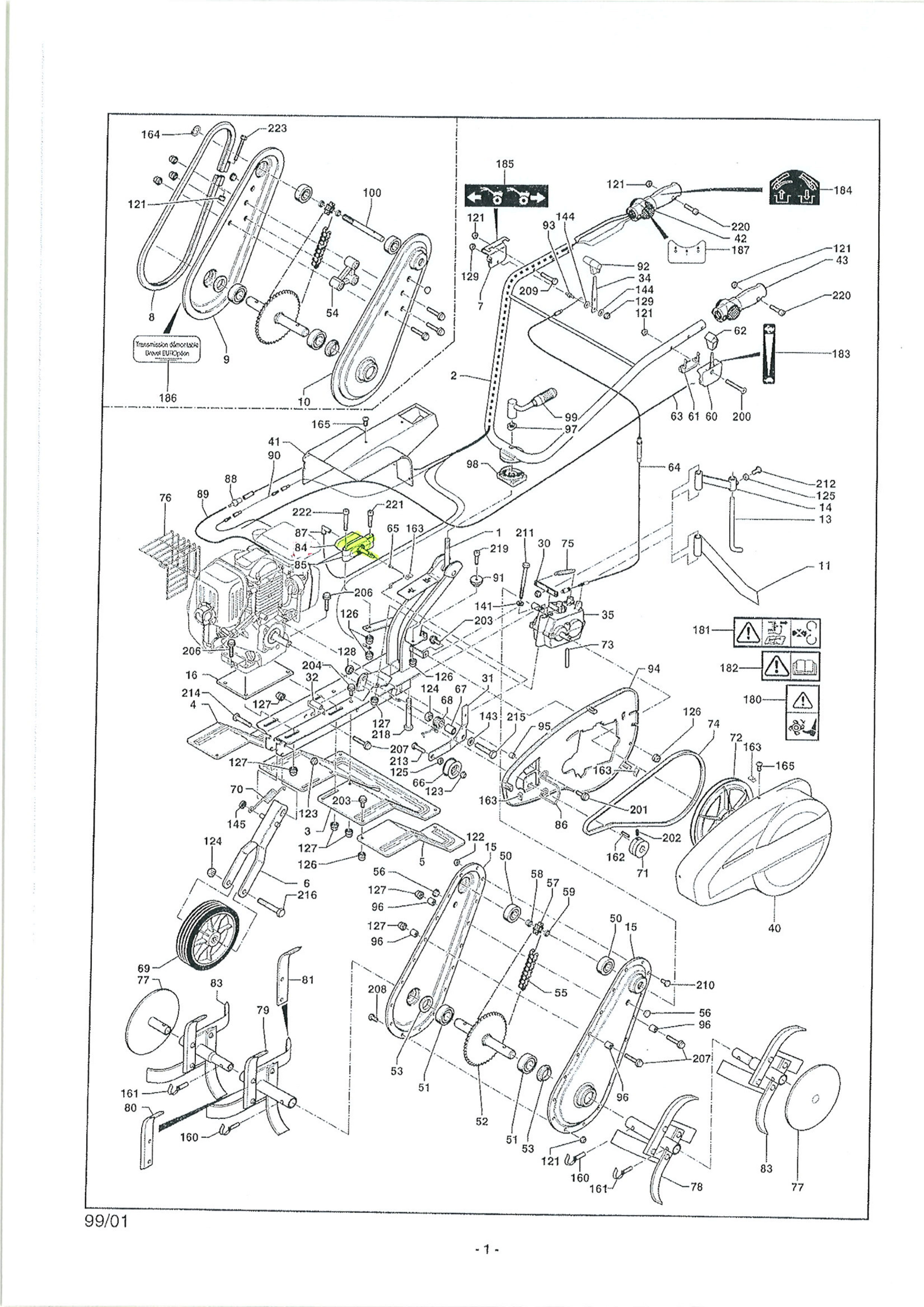

Vue Éclatée 2451 RP version 1999
Retrouvez les pièces détachées, références et repères disponibles pour 2451 RP version 1999.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 11701101 | Chassis | Non reliée | |
| 2 | 11301103 | Guidon | Non reliée | |
| 3 | 12601007 | Tôle centrale | Disponible | Voir la pièce |
| 4 | 12601008 | Extension droite | Nous contacter | Voir la pièce |
| 5 | 12601009 | Extension gauche | Disponible | Voir la pièce |
| 5 | 12601009 | Extension gauche | Disponible | Voir la pièce |
| 6 | 12601005 | Support de roue | Disponible | Voir la pièce |
| 7 | 11701105 | Tôle levier vitesse | Nous contacter | Voir la pièce |
| 8 | 12711032 | Jonc | Nous contacter | Voir la pièce |
| 9 | 11301130 | Joue carter droite | Disponible | Voir la pièce |
| 10 | 11301131 | Joue carter gauche | Disponible | Voir la pièce |
| 11 | 12611011 | Eperon | Disponible | Voir la pièce |
| 13 | 12611013 | Tige de béquille | Disponible | Voir la pièce |
| 14 | 12611014 | Corps de béquille | Disponible | Voir la pièce |
| 15 | 11302130 | Joue carter boulonné | Disponible | Voir la pièce |
| 16 | 26501112 | Réhausse moteur | Nous contacter | Voir la pièce |
| 30 | 11301032 | Commande inverseur | Disponible | Voir la pièce |
| 31 | 11701140 | Levier embrayage | Non reliée | |
| 32 | 11301145 | Entretoise | Disponible | Voir la pièce |
| 34 | 25111008 | Manette vitesse | Nous contacter | Voir la pièce |
| 35 | 57720996 | Réducteur | Disponible | Voir la pièce |
| 40 | 14243 | Capot courroie | Disponible | Voir la pièce |
| 41 | 14239 | Capot mancheron | Disponible | Voir la pièce |
| 42 | 12179 | Poignée + faisceau | Non reliée | |
| 43 | 12150 | Poignée gauche | Nous contacter | Voir la pièce |
| 50 | 12503 | Roulement | Non reliée | |
| 50 | 12503 | Roulement | Non reliée | |
| 51 | 12542 | Roulement | Disponible | Voir la pièce |
| 51 | 12542 | Roulement | Disponible | Voir la pièce |
| 52 | 15038 | Arbre de travail | Disponible | Voir la pièce |
| 53 | 46097 | Joint de carter | Disponible | Voir la pièce |
| 53 | 46097 | Joint de carter | Disponible | Voir la pièce |
| 54 | 14088 | Entretoise | Disponible | Voir la pièce |
| 55 | 13292 | Chaine | Disponible | Voir la pièce |
| 56 | 12793 | Bouchon | Disponible | Voir la pièce |
| 56 | 12793 | Bouchon | Disponible | Voir la pièce |
| 57 | 13372 | Pignon | Disponible | Voir la pièce |
| 58 | 16032 | Entretoise | Nous contacter | Voir la pièce |
| 59 | 16031 | Entretoise | Nous contacter | Voir la pièce |
| 60 | 64948 | Manette gaz | Disponible | Voir la pièce |
| 61 | 62754 | Cache manette | Disponible | Voir la pièce |
| 62 | 68363 | Embout manette | Disponible | Voir la pièce |
| 63 | 13130 | Câble de gaz Briggs | Disponible | Voir la pièce |
| 63 | 13207 | Câble de gaz Robin | Disponible | Voir la pièce |
| 63 | 62764 | Câble de gaz Honda | Disponible | Voir la pièce |
| 64 | 13192 | Câble inversion | Nous contacter | Voir la pièce |
| 65 | 13206 | Câble embrayage | Non reliée | |
| 66 | 12162 | Galet embrayage | Disponible | Voir la pièce |
| 67 | 16034 | Entretoise | Disponible | Voir la pièce |
| 68 | 65133 | Ressort | Disponible | Voir la pièce |
| 69 | 14090 | Roue | Disponible | Voir la pièce |
| 70 | 65026 | Ressort | Nous contacter | Voir la pièce |
| 71 | 15415 | Poulie diam arbre 19,5 | Disponible | Voir la pièce |
| 71 | 15432 | Poulie diam arbre 20 | Nous contacter | Voir la pièce |
| 72 | 14135 | Poulie | Nous contacter | Voir la pièce |
| 73 | 15098 | Axe | Nous contacter | Voir la pièce |
| 74 | 13567 | Courroie | Nous contacter | Voir la pièce |
| 75 | 13034 | Ressort | Non reliée | |
| 76 | 14744 | Grille echap. BS 3,5Hp | Non reliée | |
| 76 | 64487 | Grille echap. BS 5Hp | Disponible | Voir la pièce |
| 77 | 55102 | Disque | Disponible | Voir la pièce |
| 77 | 55102 | Disque | Disponible | Voir la pièce |
| 78 | 55098 | Etoile départ simple gauche | Disponible | Voir la pièce |
| 78 | 55201 | Etoile départ double gauche | Disponible | Voir la pièce |
| 79 | 55097 | Etoile départ simple droite | Disponible | Voir la pièce |
| 79 | 55200 | Etoile départ double droite | Disponible | Voir la pièce |
| 80 | 81907 | Couteau gauche | Disponible | Voir la pièce |
| 81 | 81906 | Couteau droit | Disponible | Voir la pièce |
| 83 | 55103 | Etoile add. Droite | Nous contacter | Voir la pièce |
| 83 | 55103 | Etoile add. Droite | Nous contacter | Voir la pièce |
| 84 | 14240 | Vérin (voir 84*) | Non reliée | |
| 85 | 14229 | Collier | Nous contacter | Voir la pièce |
| 86 | 14989 | Guide courroie | Disponible | Voir la pièce |
| 87 | 14244 | Connecteur | Disponible | Voir la pièce |
| 88 | 14228 | Clapet | Non reliée | |
| 89 | 14215A | Tube connection BS | Disponible | Voir la pièce |
| 89 | 14245 | Tube connection Robin | Nous contacter | Voir la pièce |
| 90 | 13212 | Câble arrêt moteur Robin | Disponible | Voir la pièce |
| 90 | 13213 | Câble arrêt moteur GC | Disponible | Voir la pièce |
| 90 | 13214 | Câble arrêt moteur BS 3,5 | Nous contacter | Voir la pièce |
| 90 | 13215 | Câble arrêt moteur BS 5 | Non reliée | |
| 91 | 12169A | Câble embrayage | Disponible | Voir la pièce |
| 92 | 68364 | Embout manette | Disponible | Voir la pièce |
| 93 | 15079 | Axe levier | Disponible | Voir la pièce |
| 94 | 14301 | Cache inter. | Nous contacter | Voir la pièce |
| 95 | 16037 | Entretoise GC/ BS 3,5 | Nous contacter | Voir la pièce |
| 95 | 16038 | Entretoise Robin/ BS 5 | Disponible | Voir la pièce |
| 96 | 16009 | Entretoise | Disponible | Voir la pièce |
| 96 | 16009 | Entretoise | Disponible | Voir la pièce |
| 96 | 16009 | Entretoise | Disponible | Voir la pièce |
| 96 | 16009 | Entretoise | Disponible | Voir la pièce |
| 97 | 16023 | Entretoise poignée | Disponible | Voir la pièce |
| 98 | 36006 | Pièce intermédiaire | Nous contacter | Voir la pièce |
| 99 | 15431 | Poignée serrage | Disponible | Voir la pièce |
| 100 | 15029 | Arbre | Disponible | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 121 | 11482 | Ecrou | Nous contacter | Voir la pièce |
| 122 | 11484 | Ecrou | Nous contacter | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 123 | 11485 | Ecrou | Disponible | Voir la pièce |
| 124 | 11486 | Ecrou | Nous contacter | Voir la pièce |
| 124 | 11486 | Ecrou | Nous contacter | Voir la pièce |
| 125 | 11429 | Ecrou | Nous contacter | Voir la pièce |
| 125 | 11429 | Ecrou | Nous contacter | Voir la pièce |
| 126 | 11518 | Ecrou | Disponible | Voir la pièce |
| 126 | 11518 | Ecrou | Disponible | Voir la pièce |
| 126 | 11518 | Ecrou | Disponible | Voir la pièce |
| 126 | 11518 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 127 | 11519 | Ecrou | Disponible | Voir la pièce |
| 128 | 11521 | Ecrou | Nous contacter | Voir la pièce |
| 129 | 11493 | Ecrou | Disponible | Voir la pièce |
| 129 | 11493 | Ecrou | Disponible | Voir la pièce |
| 141 | 11616 | Rondelle | Nous contacter | Voir la pièce |
| 143 | 11635 | Rondelle | Nous contacter | Voir la pièce |
| 144 | 11700 | Rondelle | Non reliée | |
| 144 | 11700 | Rondelle | Non reliée | |
| 145 | 11818 | Rondelle | Nous contacter | Voir la pièce |
| 160 | 55080 | Goupille | Nous contacter | Voir la pièce |
| 160 | 55080 | Goupille | Nous contacter | Voir la pièce |
| 161 | 55081 | Goupille | Disponible | Voir la pièce |
| 161 | 55081 | Goupille | Disponible | Voir la pièce |
| 162 | 12973 | Clavette arbre diam 20 | Disponible | Voir la pièce |
| 162 | 12979 | Clavette arbre diam 19,5 | Non reliée | |
| 163 | 11495 | Clips | Disponible | Voir la pièce |
| 163 | 11495 | Clips | Disponible | Voir la pièce |
| 163 | 11495 | Clips | Disponible | Voir la pièce |
| 163 | 11495 | Clips | Disponible | Voir la pièce |
| 164 | 12855 | Clips | Nous contacter | Voir la pièce |
| 165 | 11135 | Vis | Nous contacter | Voir la pièce |
| 165 | 11135 | Vis | Nous contacter | Voir la pièce |
| 180 | 14733 | Etiquette " Danger" | Nous contacter | Voir la pièce |
| 181 | 14724 | Etiquette " Securité" | Nous contacter | Voir la pièce |
| 182 | 14734 | Etiquette " Manuel" | Non reliée | |
| 183 | 64671 | Etiquette " Gazr" | Nous contacter | Voir la pièce |
| 184 | 62831 | Etiquette " Embr." | Nous contacter | Voir la pièce |
| 185 | 62830 | Etiquette " Inversion" | Nous contacter | Voir la pièce |
| 186 | 14382 | Etiquette " Transmission" | Non reliée | |
| 187 | 14678 | Etiquette " Marche- arrêt" | Disponible | Voir la pièce |
| 200 | 11176 | Vis | Disponible | Voir la pièce |
| 201 | 11116 | Vis | Nous contacter | Voir la pièce |
| 202 | 11085 | Vis | Disponible | Voir la pièce |
| 203 | 11250 | Vis | Disponible | Voir la pièce |
| 203 | 11250 | Vis | Disponible | Voir la pièce |
| 204 | 11260 | Vis | Disponible | Voir la pièce |
| 206 | 11265 | Vis | Disponible | Voir la pièce |
| 206 | 11265 | Vis | Disponible | Voir la pièce |
| 206 | 11266 | Vis | Nous contacter | Voir la pièce |
| 206 | 11266 | Vis | Nous contacter | Voir la pièce |
| 207 | 11267 | Vis | Disponible | Voir la pièce |
| 207 | 11267 | Vis | Disponible | Voir la pièce |
| 208 | 10760 | Vis | Disponible | Voir la pièce |
| 209 | 10752 | Vis | Nous contacter | Voir la pièce |
| 210 | 10766 | Vis | Disponible | Voir la pièce |
| 211 | 10794 | Vis | Disponible | Voir la pièce |
| 212 | 10806 | Vis | Disponible | Voir la pièce |
| 213 | 10810 | Vis | Disponible | Voir la pièce |
| 214 | 10834 | Vis | Disponible | Voir la pièce |
| 216 | 10863 | Vis | Disponible | Voir la pièce |
| 218 | 10899 | Vis | Disponible | Voir la pièce |
| 219 | 11052 | Vis | Nous contacter | Voir la pièce |
| 220 | 11059 | Vis | Disponible | Voir la pièce |
| 220 | 11059 | Vis | Disponible | Voir la pièce |
| 221 | 11060 | Vis | Non reliée | |
| 222 | 11056 | Vis | Non reliée | |
| 223 | 11061 | Vis | Disponible | Voir la pièce |
