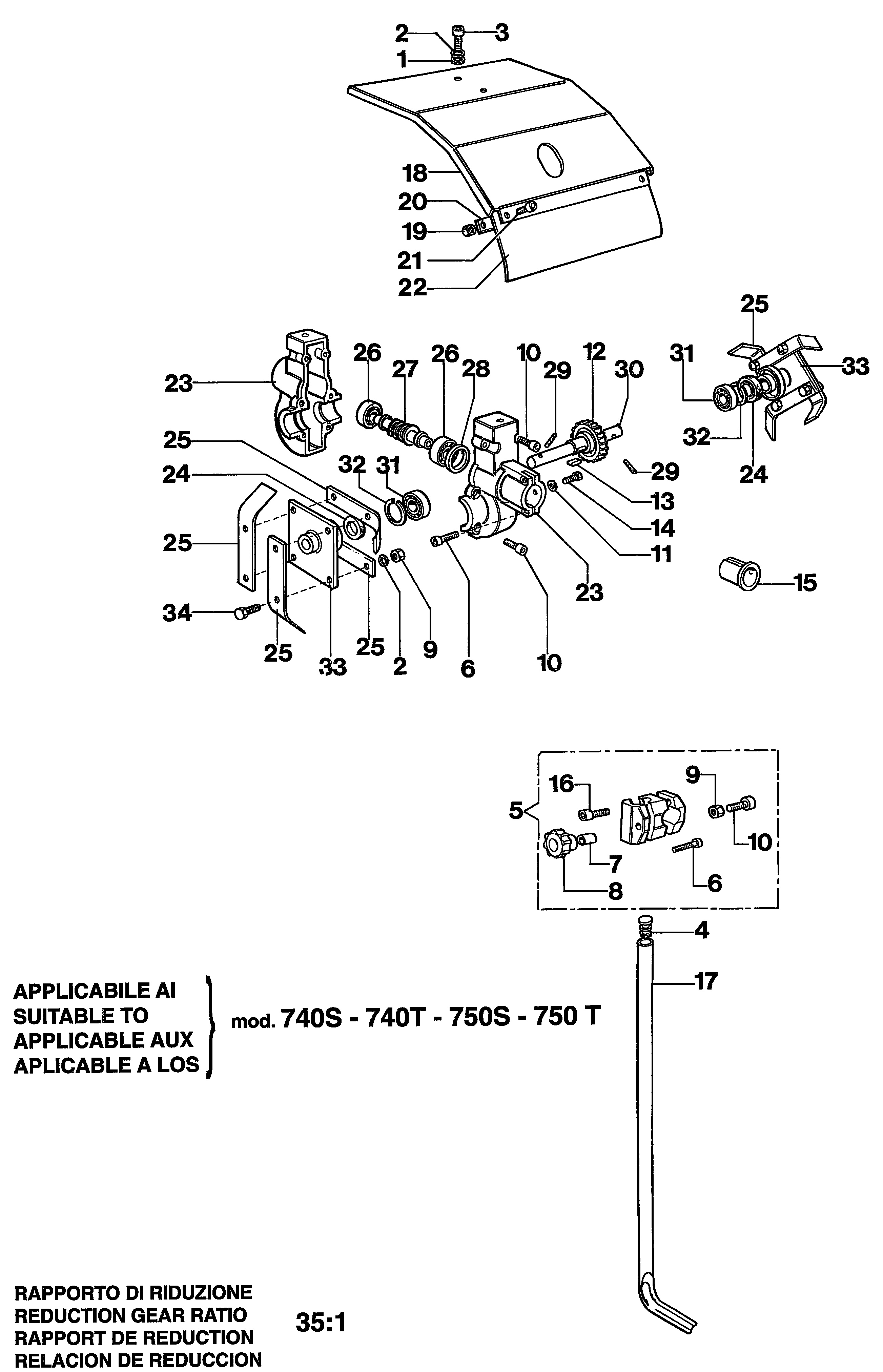

Vue Éclatée CULTIVATOR
Retrouvez les pièces détachées, références et repères disponibles pour CULTIVATOR.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 2 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 2 | 3819009R | Rondelle | Disponible | Voir la pièce |
| 3 | 3801020R | Vis | Disponible | Voir la pièce |
| 4 | 3045010 | Bouchon | Disponible | Voir la pièce |
| 5 | 4188020 | Moyeu | Disponible | Voir la pièce |
| 5 | 4188021 | Moyeu | Disponible | Voir la pièce |
| 6 | 3806048R | Vis | Disponible | Voir la pièce |
| 6 | 3806048R | Vis | Disponible | Voir la pièce |
| 7 | 4188020 | Moyeu | Disponible | Voir la pièce |
| 8 | 4188019 | Pommeau | Disponible | Voir la pièce |
| 9 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 9 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 10 | 3801024R | Vis | Disponible | Voir la pièce |
| 10 | 3801024R | Vis | Disponible | Voir la pièce |
| 10 | 3801024R | Vis | Disponible | Voir la pièce |
| 10 | 3801026R | Pivot | Disponible | Voir la pièce |
| 10 | 3801026R | Pivot | Disponible | Voir la pièce |
| 10 | 3801026R | Pivot | Disponible | Voir la pièce |
| 11 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 12 | 4188004 | Roue | Disponible | Voir la pièce |
| 13 | 3029024 | Clavette | Disponible | Voir la pièce |
| 14 | 3801010R | Goupille | Disponible | Voir la pièce |
| 15 | 4188016 | Adaptateur | Disponible | Voir la pièce |
| 16 | 3801022R | Vis | Non reliée | |
| 17 | 4188013 | Couteau | Disponible | Voir la pièce |
| 18 | 4188018 | Capot | Disponible | Voir la pièce |
| 19 | 3914002 | Ecrou | Disponible | Voir la pièce |
| 20 | 4121083 | Bride | Disponible | Voir la pièce |
| 21 | 3906008 | Vis | Disponible | Voir la pièce |
| 22 | 4188018 | Capot | Disponible | Voir la pièce |
| 23 | 4188032 | Demi-carter | Disponible | Voir la pièce |
| 23 | 4188032 | Demi-carter | Disponible | Voir la pièce |
| 24 | 3050016 | Bague | Disponible | Voir la pièce |
| 24 | 3050016 | Bague | Disponible | Voir la pièce |
| 25 | 4188011R | Bineuse | Disponible | Voir la pièce |
| 25 | 4188011R | Bineuse | Disponible | Voir la pièce |
| 25 | 4188011R | Bineuse | Disponible | Voir la pièce |
| 25 | 4188011R | Bineuse | Disponible | Voir la pièce |
| 25 | 4188011R | Bineuse | Disponible | Voir la pièce |
| 26 | 3035042R | Roulement | Disponible | Voir la pièce |
| 26 | 3035042R | Roulement | Disponible | Voir la pièce |
| 27 | 4188033 | Vis sans fin | Disponible | Voir la pièce |
| 28 | 4188015 | Entretoise | Disponible | Voir la pièce |
| 29 | 3022022 | Goupille | Disponible | Voir la pièce |
| 29 | 3022022 | Goupille | Disponible | Voir la pièce |
| 30 | 4188006 | Arbre | Disponible | Voir la pièce |
| 31 | 3034016R | Roulement | Non reliée | |
| 31 | 3034016R | Roulement | Non reliée | |
| 32 | 3025016 | Bague seeger | Disponible | Voir la pièce |
| 32 | 3025016 | Bague seeger | Disponible | Voir la pièce |
| 33 | 4188010 | Couronne | Disponible | Voir la pièce |
| 33 | 4188010 | Couronne | Disponible | Voir la pièce |
| 34 | 3806035R | Vis | Disponible | Voir la pièce |
