Vue Éclatée Moteur K655LI (EURO5)
Retrouvez les pièces détachées, références et repères disponibles pour Moteur K655LI (EURO5).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 2 | L66151522 | Couvercle | Disponible | Voir la pièce |
| 3 | L66151523 | Joint | Disponible | Voir la pièce |
| 4 | 3055123R | Bougie | Non reliée | |
| 5 | L66151524 | Carter moteur | Disponible | Voir la pièce |
| 6 | L66150409 | Bague | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 8 | L66151525 | Bouchon | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 9 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 10 | L66150410 | Soupape à lamelle | Disponible | Voir la pièce |
| 11 | L66151526 | Vis | Disponible | Voir la pièce |
| 12 | L66151527 | Goujon | Disponible | Voir la pièce |
| 13 | L66151528 | Goujon | Disponible | Voir la pièce |
| 13 | L66151528 | Goujon | Disponible | Voir la pièce |
| 15 | L66151975 | Frein | Disponible | Voir la pièce |
| 16 | L66151531 | Ressort | Disponible | Voir la pièce |
| 17 | L66151532 | Goujon | Disponible | Voir la pièce |
| 17 | L66151532 | Goujon | Disponible | Voir la pièce |
| 18 | L66150453 | Vis | Disponible | Voir la pièce |
| 19 | L66151533 | Kit bouchon huile | Disponible | Voir la pièce |
| 20 | L66151534 | Goujon | Disponible | Voir la pièce |
| 20 | L66151534 | Goujon | Disponible | Voir la pièce |
| 23 | L66150456 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 2 | L66151537 | Couvercle subassment | Disponible | Voir la pièce |
| 3 | L66150462 | Joint d | Disponible | Voir la pièce |
| 4 | L66151538 | Arbre régulateur | Disponible | Voir la pièce |
| 5 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 6 | L66150419 | Joint | Disponible | Voir la pièce |
| 7 | L66150353 | Goupille | Disponible | Voir la pièce |
| 8 | L66151539 | Pivot | Disponible | Voir la pièce |
| 8 | L66151539 | Pivot | Disponible | Voir la pièce |
| 9 | L66151540 | Regulateur | Disponible | Voir la pièce |
| 10 | L66150729 | Vis | Disponible | Voir la pièce |
| 11 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 11 | L66151570 | Kit joints | Disponible | Voir la pièce |

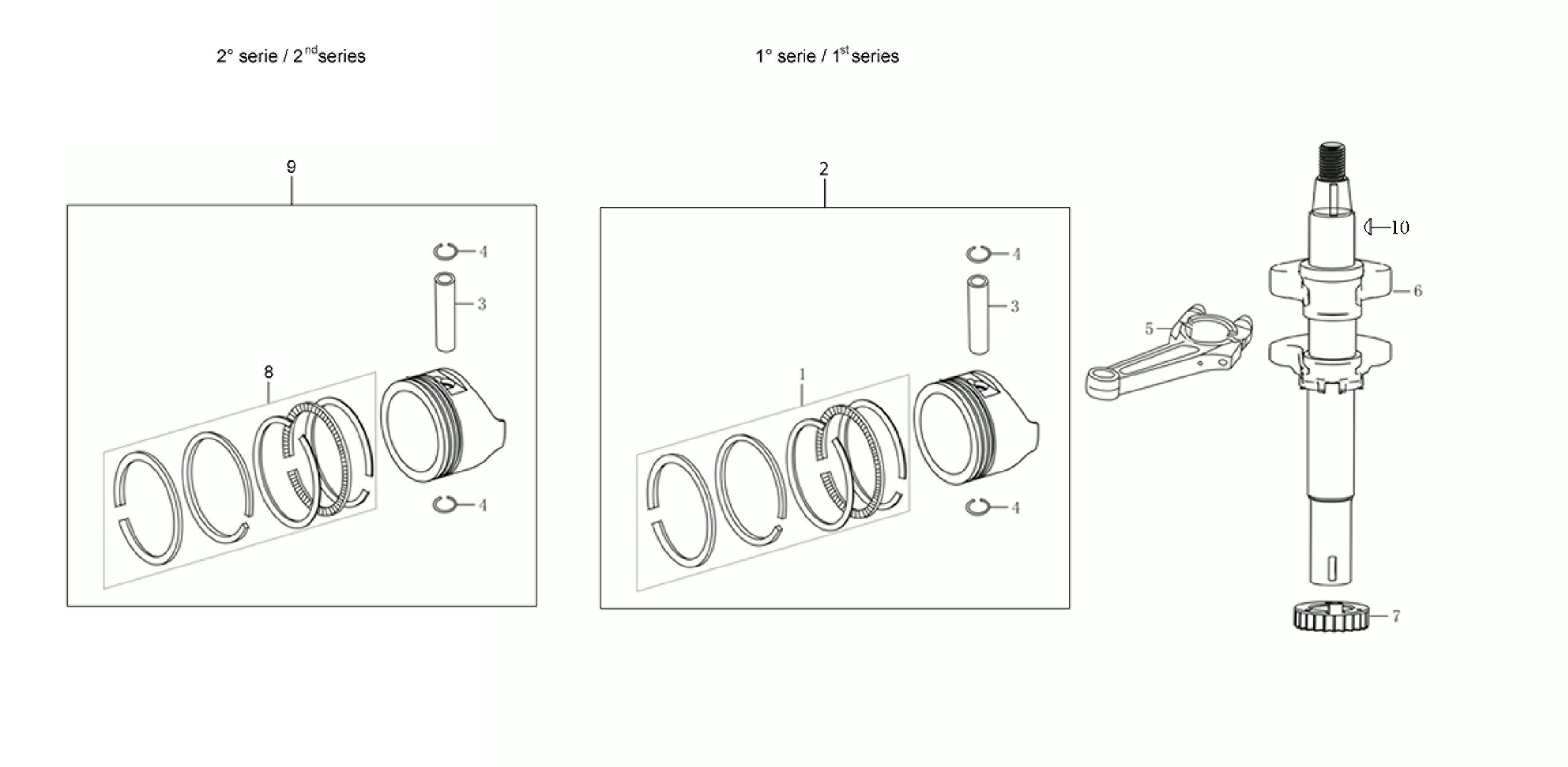

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151541 | Kit segments | Disponible | Voir la pièce |
| 2 | L66151571 | Piston complet | Disponible | Voir la pièce |
| 3 | L66150342 | Axe piston | Disponible | Voir la pièce |
| 3 | L66150342 | Axe piston | Disponible | Voir la pièce |
| 4 | L66150372 | Arret | Disponible | Voir la pièce |
| 4 | L66150372 | Arret | Disponible | Voir la pièce |
| 4 | L66150372 | Arret | Disponible | Voir la pièce |
| 4 | L66150372 | Arret | Disponible | Voir la pièce |
| 5 | L66151576 | Bielle | Disponible | Voir la pièce |
| 6 | L66151577 | Vilebrequin | Non reliée | |
| 7 | L66151544 | Guide | Disponible | Voir la pièce |
| 8 | L66152078 | Kit segments | Disponible | Voir la pièce |
| 9 | L66152080 | Piston complet | Disponible | Voir la pièce |
| 10 | L66150081 | Clavette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151545 | Balancier | Disponible | Voir la pièce |
| 1 | L66151545 | Balancier | Disponible | Voir la pièce |
| 2 | L66151546 | Bride | Disponible | Voir la pièce |
| 3 | L66150402 | Tige balancier | Disponible | Voir la pièce |
| 3 | L66150402 | Tige balancier | Disponible | Voir la pièce |
| 4 | L66151547 | Guide | Disponible | Voir la pièce |
| 4 | L66151547 | Guide | Disponible | Voir la pièce |
| 5 | L66151548 | Arbre à cames | Disponible | Voir la pièce |
| 6 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 6 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 7 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 7 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 8 | L66150367 | Bague | Disponible | Voir la pièce |
| 8 | L66150367 | Bague | Disponible | Voir la pièce |
| 9 | L66150400 | Kit soupape succion/évacuation | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Disponible | Voir la pièce |
| 10 | L66151572 | Kit soupape | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151551 | Bobine | Disponible | Voir la pièce |
| 2 | L66150817 | Boulon | Disponible | Voir la pièce |
| 3 | L66151969 | Volant | Disponible | Voir la pièce |
| 4 | L66150376 | Ecrou | Disponible | Voir la pièce |
| 5 | L66151550 | Couvercle | Disponible | Voir la pièce |
| 6 | L66151968 | Couverture | Disponible | Voir la pièce |
| 6* | L66151549 | Demarrage complet | Disponible | Voir la pièce |
| 7 | L66151976 | Ecrou | Disponible | Voir la pièce |
| 7 | L66151976 | Ecrou | Disponible | Voir la pièce |
| 8 | 3075227R | Capot | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151553 | Joint | Disponible | Voir la pièce |
| 2 | L66151981 | Bride termique | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 3 | L66151570 | Kit joints | Disponible | Voir la pièce |
| 4 | L66151578 | Carburateur | Disponible | Voir la pièce |
| 6 | L66150731 | Accul | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151555 | Tuyau | Disponible | Voir la pièce |
| 2 | L66151556 | Support filtre | Disponible | Voir la pièce |
| 3 | L66150715 | Filtre aire | Disponible | Voir la pièce |
| 4 | L66151557 | Couvercle filtre | Disponible | Voir la pièce |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151558 | Tige | Disponible | Voir la pièce |
| 2 | L66151559 | Levier accelerateur | Disponible | Voir la pièce |
| 3 | L66151560 | Levier de commande | Disponible | Voir la pièce |
| 4 | L66151579 | Ressort | Disponible | Voir la pièce |
| 5 | L66151580 | Levier complet | Disponible | Voir la pièce |
| 6 | L66150729 | Vis | Disponible | Voir la pièce |
| 7 | L66150440 | Clip | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151563 | Joint | Disponible | Voir la pièce |
| 2 | L66151564A | Pot | Non reliée | |
| 3 | L66151565 | Couvercle | Disponible | Voir la pièce |
| 4 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 4 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 5 | L66151566 | Roue etoile de commande | Disponible | Voir la pièce |
| 6 | L66150729 | Vis | Disponible | Voir la pièce |
| 6 | L66150729 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151967 | Reservoir complet | Disponible | Voir la pièce |
| 2 | L66151568 | Bouchon | Disponible | Voir la pièce |
| 3 | L66150439 | Filtre | Disponible | Voir la pièce |
| 4 | L66150456 | Vis | Disponible | Voir la pièce |
| 4 | L66150456 | Vis | Disponible | Voir la pièce |
| 5 | L66151569 | Tuyau | Disponible | Voir la pièce |
| 6 | L66150435 | Clip | Disponible | Voir la pièce |
| 6 | L66150435 | Clip | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151970 | Ens. moteur de demarreur | Disponible | Voir la pièce |
| 2 | L66151972 | Rele | Disponible | Voir la pièce |
| 3 | L66151973 | Etrier | Disponible | Voir la pièce |
| 3 | L66151973 | Etrier | Disponible | Voir la pièce |
| 4 | L66151974 | Support batterie | Disponible | Voir la pièce |
| 4 | L66151974 | Support batterie | Disponible | Voir la pièce |
| 5 | L66151971 | Câble starter | Disponible | Voir la pièce |
| 6 | 3075273AR | Battery charger | Non reliée | |
| 7 | 3075272R | Batterie | Non reliée | |
| 8 | L66152070 | Câble starter | Disponible | Voir la pièce |
| 9 | L66152071 | Ens. moteur de demarreur | Disponible | Voir la pièce |
| 10 | 3075272AR | Battery | Non reliée | |
| 11 | 3075273AR | Battery charger | Non reliée |
