Vue Éclatée Moteur K450 (EURO5)
Retrouvez les pièces détachées, références et repères disponibles pour Moteur K450 (EURO5).

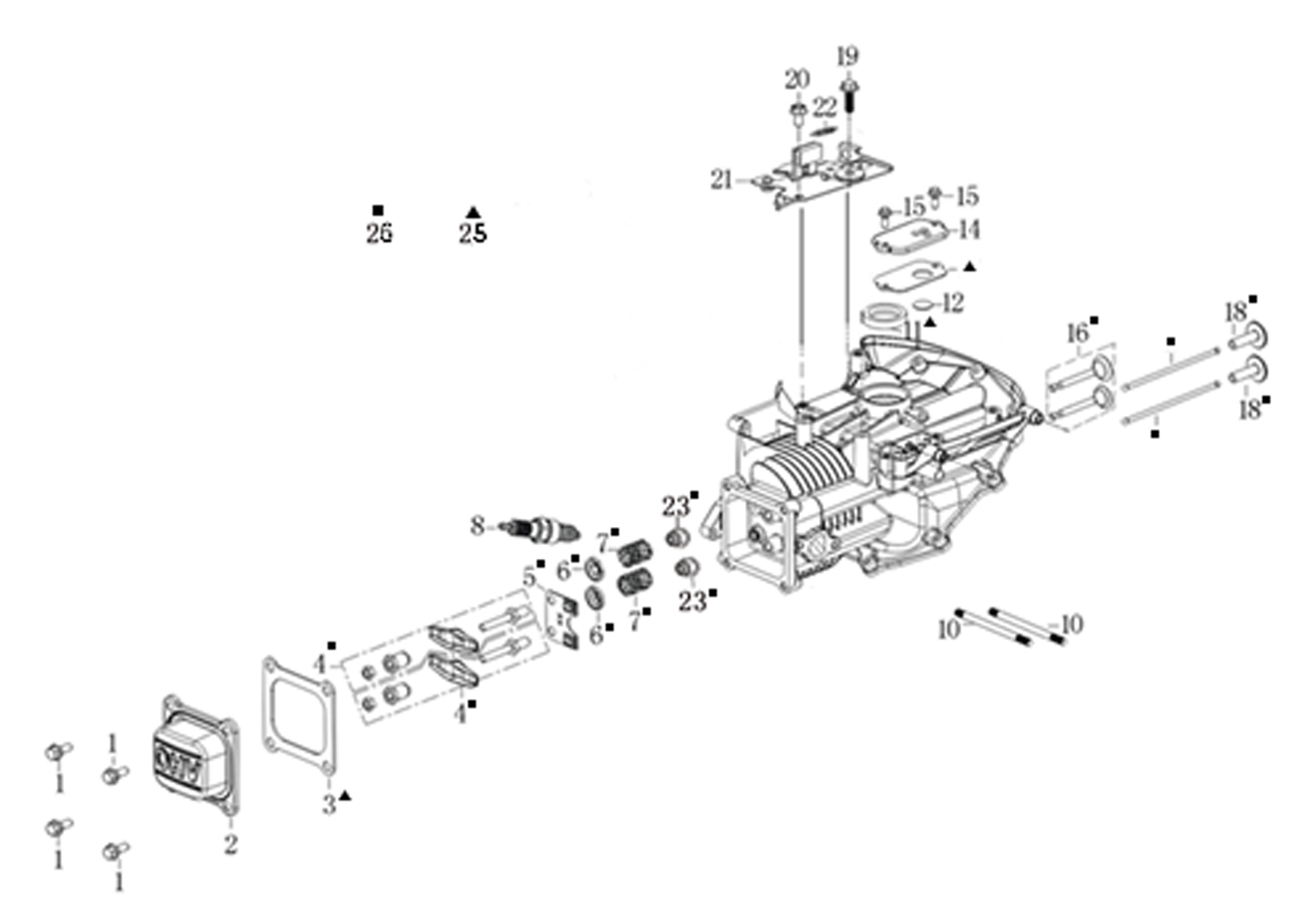

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 2 | L66151522 | Couvercle | Disponible | Voir la pièce |
| 3 | L66151523 | Joint | Disponible | Voir la pièce |
| 4 | L66151545 | Balancier | Disponible | Voir la pièce |
| 4 | L66151545 | Balancier | Disponible | Voir la pièce |
| 5 | L66151546 | Bride | Disponible | Voir la pièce |
| 6 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 6 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 7 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 7 | L66150522 | Ressort soupape | Disponible | Voir la pièce |
| 8 | 3055123R | Bougie | Non reliée | |
| 10 | L66150708 | Goujon | Disponible | Voir la pièce |
| 10 | L66150708 | Goujon | Disponible | Voir la pièce |
| 11 | L66150409 | Bague | Disponible | Voir la pièce |
| 12 | L66151586 | Pivot | Disponible | Voir la pièce |
| 14 | L66151986 | Bouchon | Non reliée | |
| 15 | L66150729 | Vis | Disponible | Voir la pièce |
| 15 | L66150729 | Vis | Disponible | Voir la pièce |
| 16 | L66150400 | Kit soupape succion/évacuation | Disponible | Voir la pièce |
| 18 | L66150403 | Guide | Disponible | Voir la pièce |
| 18 | L66150403 | Guide | Disponible | Voir la pièce |
| 19 | L66150456 | Vis | Disponible | Voir la pièce |
| 20 | L66150393 | Vis | Disponible | Voir la pièce |
| 21 | L66151987 | Frein | Non reliée | |
| 22 | L66151988 | Ressort | Non reliée | |
| 23 | L66150367 | Bague | Disponible | Voir la pièce |
| 23 | L66150367 | Bague | Disponible | Voir la pièce |
| 25 | L66151989 | Kit joints | Disponible | Voir la pièce |
| 25 | L66151989 | Kit joints | Disponible | Voir la pièce |
| 25 | L66151989 | Kit joints | Disponible | Voir la pièce |
| 25 | L66151989 | Kit joints | Disponible | Voir la pièce |
| 26 | L66151990 | Kit soupape succion/évacuation | Non reliée | |
| 26 | L66151990 | Kit soupape succion/évacuation | Non reliée | |
| 26 | L66151990 | Kit soupape succion/évacuation | Non reliée | |
| 26 | L66151990 | Kit soupape succion/évacuation | Non reliée | |
| 26 | L66151990 | Kit soupape succion/évacuation | Non reliée | |
| 26 | L66151990 | Kit soupape succion/évacuation | Non reliée | |
| 26 | L66151990 | Kit soupape succion/évacuation | Non reliée | |
| 26 | L66151990 | Kit soupape succion/évacuation | Non reliée | |
| 26 | L66151990 | Kit soupape succion/évacuation | Non reliée | |
| 26 | L66151990 | Kit soupape succion/évacuation | Non reliée | |
| 26 | L66151990 | Kit soupape succion/évacuation | Non reliée | |
| 26 | L66151990 | Kit soupape succion/évacuation | Non reliée | |
| 26 | L66151990 | Kit soupape succion/évacuation | Non reliée | |
| 26 | L66151990 | Kit soupape succion/évacuation | Non reliée | |
| 26 | L66151990 | Kit soupape succion/évacuation | Non reliée |

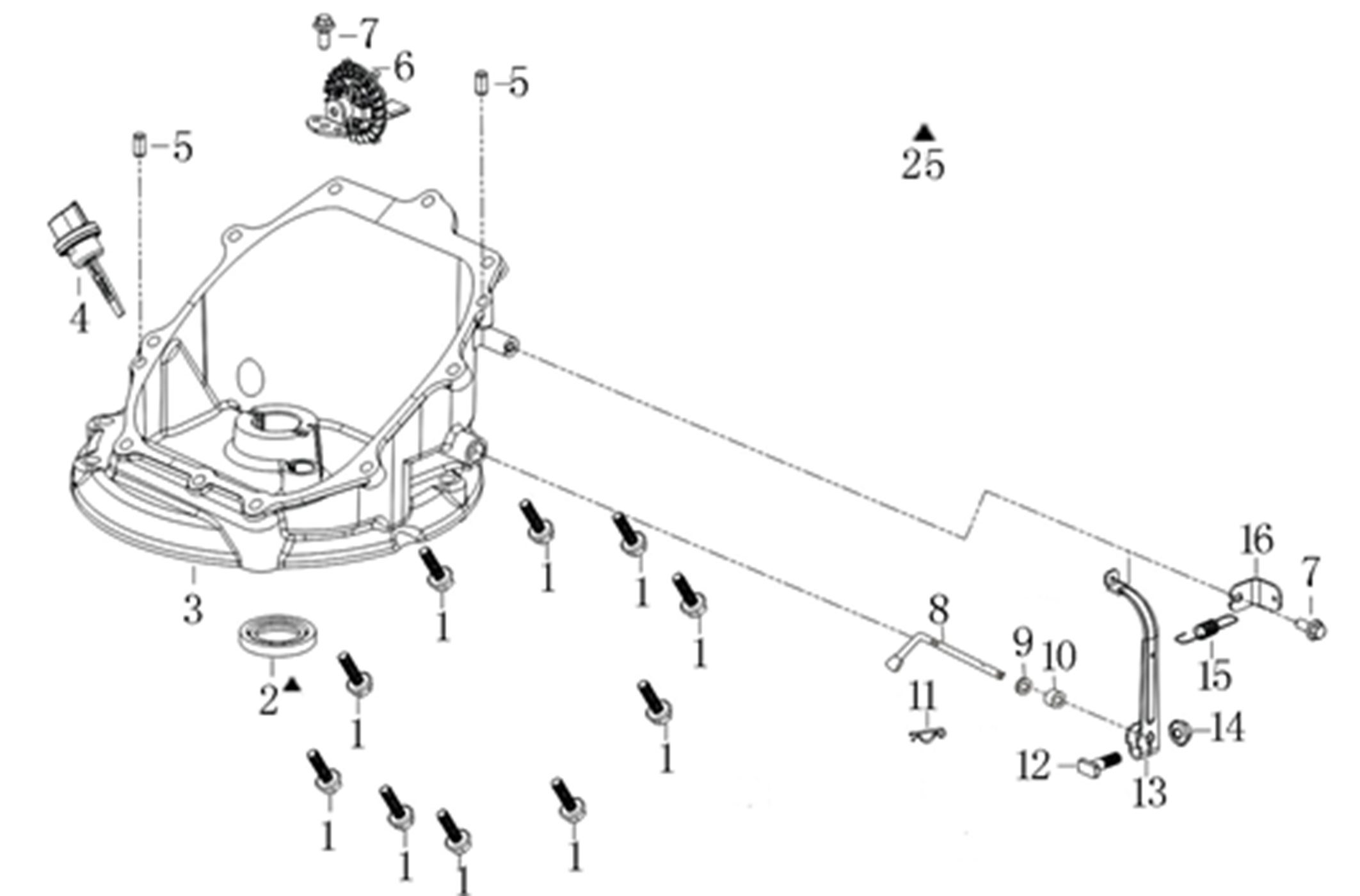

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 2 | L66150462 | Joint d | Disponible | Voir la pièce |
| 3 | L66151991 | Couvercle subassment | Non reliée | |
| 4 | L66151992 | Bouchon huile | Non reliée | |
| 5 | L66151539 | Pivot | Disponible | Voir la pièce |
| 5 | L66151539 | Pivot | Disponible | Voir la pièce |
| 6 | L66151993 | Regulateur | Non reliée | |
| 7 | L66150729 | Vis | Disponible | Voir la pièce |
| 7 | L66150729 | Vis | Disponible | Voir la pièce |
| 8 | L66151994 | Arbre régulateur | Non reliée | |
| 9 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150419 | Joint | Disponible | Voir la pièce |
| 11 | L66150353 | Goupille | Disponible | Voir la pièce |
| 12 | L66150382 | Vis | Disponible | Voir la pièce |
| 13 | L66151560 | Levier de commande | Disponible | Voir la pièce |
| 14 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 15 | L66151995 | Ressort | Non reliée | |
| 16 | L66151996 | Levier complet | Non reliée | |
| 25 | L66151989 | Kit joints | Disponible | Voir la pièce |
| 25 | L66151989 | Kit joints | Disponible | Voir la pièce |

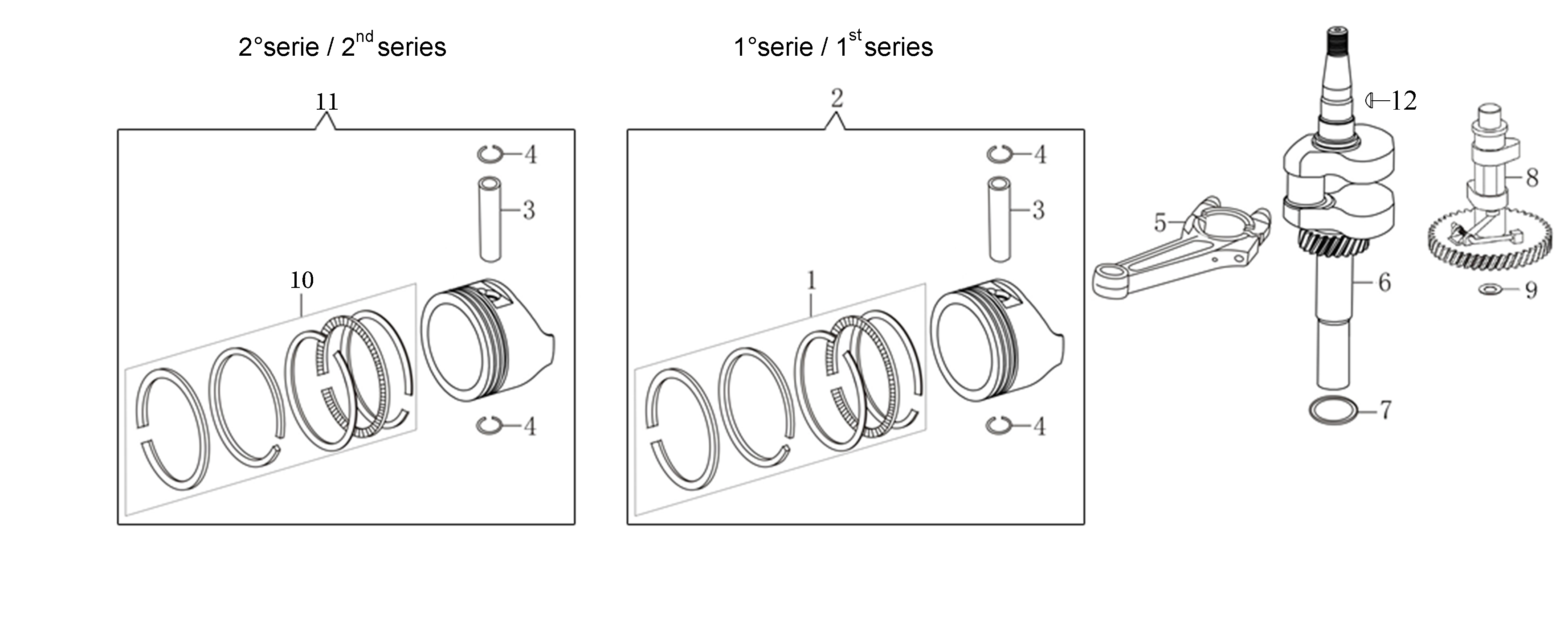

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151541 | Kit segments | Disponible | Voir la pièce |
| 2 | L66151997 | Piston complet | Disponible | Voir la pièce |
| 3 | L66150342 | Axe piston | Disponible | Voir la pièce |
| 3 | L66150342 | Axe piston | Disponible | Voir la pièce |
| 4 | L66150372 | Arret | Disponible | Voir la pièce |
| 4 | L66150372 | Arret | Disponible | Voir la pièce |
| 4 | L66150372 | Arret | Disponible | Voir la pièce |
| 4 | L66150372 | Arret | Disponible | Voir la pièce |
| 5 | L66151998 | Bielle | Non reliée | |
| 6 | L66151999 | Vilebrequin | Non reliée | |
| 7 | L66150424 | Rondelle | Disponible | Voir la pièce |
| 8 | L66152000 | Arbre à cames | Non reliée | |
| 9 | L66150399 | Rondelle | Disponible | Voir la pièce |
| 10 | L66152078 | Kit segments | Disponible | Voir la pièce |
| 11 | L66152079 | Piston complet | Non reliée | |
| 12 | L66150081 | Clavette | Disponible | Voir la pièce |

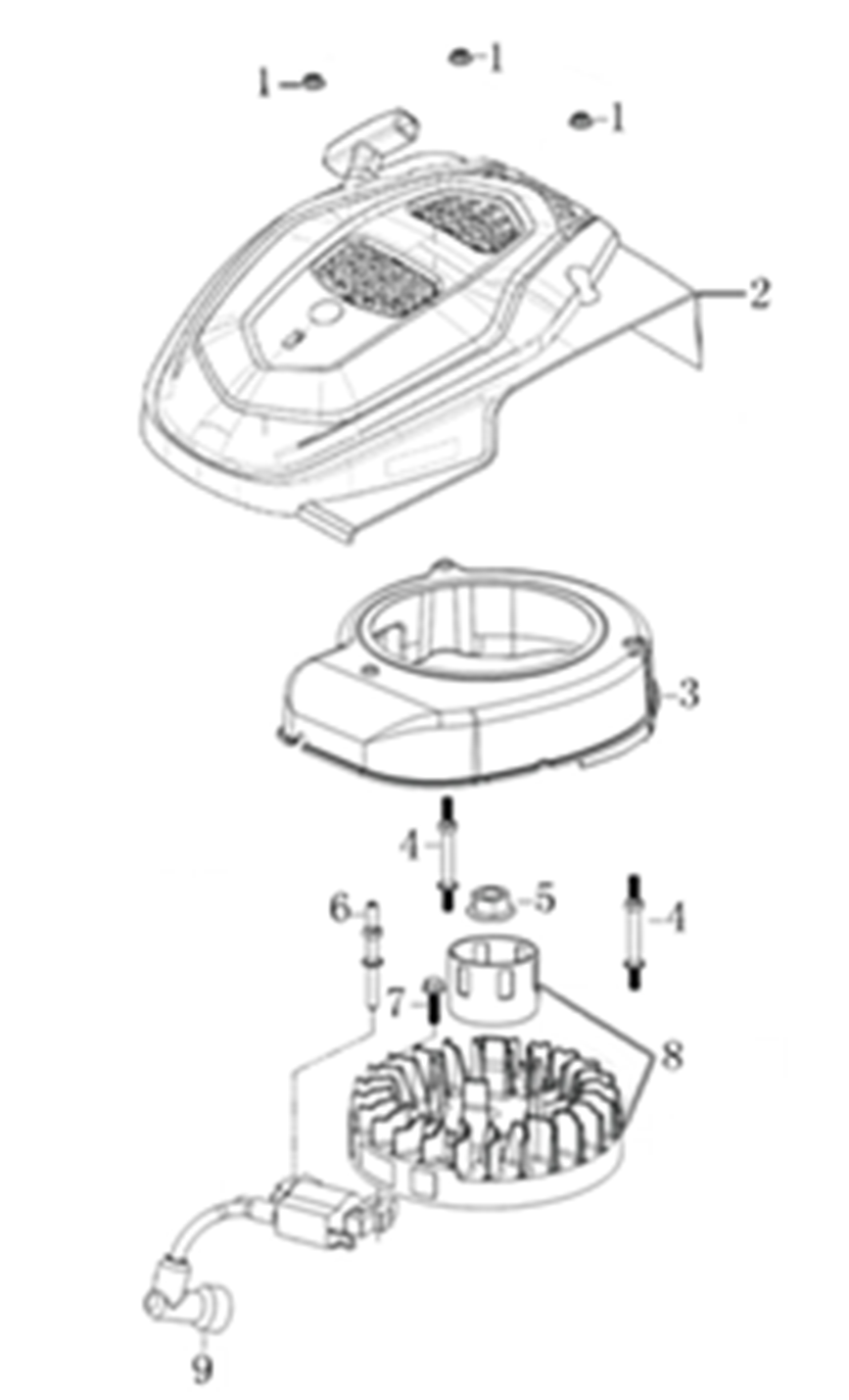

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 1 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 1 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 2 | L66152001 | Demarrage complet | Disponible | Voir la pièce |
| 3 | L66152002 | Couvercle | Non reliée | |
| 4 | L66151528 | Goujon | Disponible | Voir la pièce |
| 4 | L66151528 | Goujon | Disponible | Voir la pièce |
| 5 | L66150376 | Ecrou | Disponible | Voir la pièce |
| 6 | L66151527 | Goujon | Disponible | Voir la pièce |
| 7 | L66150416 | Vis | Disponible | Voir la pièce |
| 8 | L66151552 | Volant | Disponible | Voir la pièce |
| 9 | L66152003 | Bobine | Non reliée |

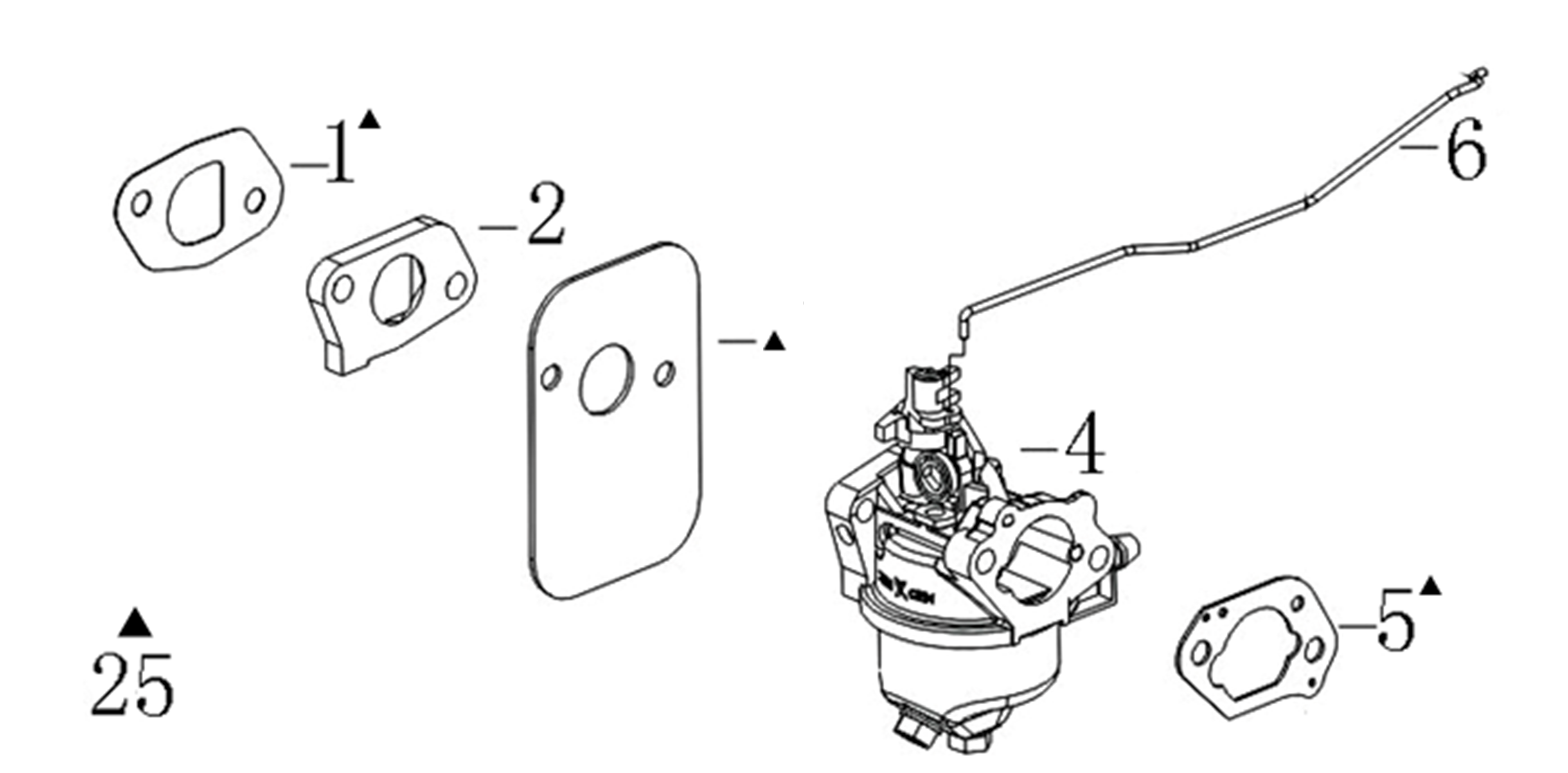

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151553 | Joint | Disponible | Voir la pièce |
| 2 | L66151981 | Bride termique | Disponible | Voir la pièce |
| 4 | L66152004 | Carburateur | Disponible | Voir la pièce |
| 5 | L66152005 | Joint | Non reliée | |
| 6 | L66152006 | Levier accelerateur | Non reliée | |
| 25 | L66151989 | Kit joints | Disponible | Voir la pièce |
| 25 | L66151989 | Kit joints | Disponible | Voir la pièce |
| 25 | L66151989 | Kit joints | Disponible | Voir la pièce |
| 25 | L66151989 | Kit joints | Disponible | Voir la pièce |

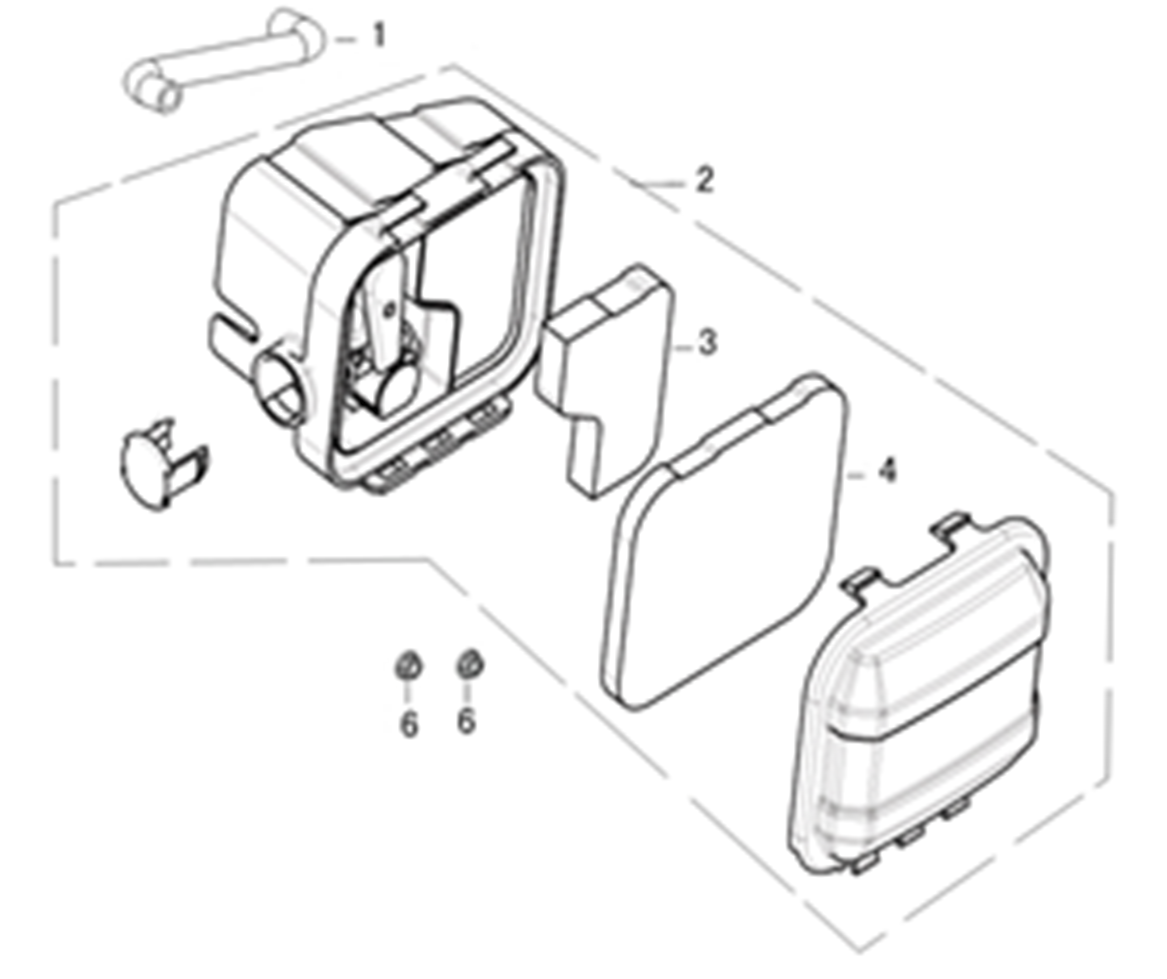

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152007 | Tuyau | Non reliée | |
| 2 | L66152008 | Kit filtre air | Disponible | Voir la pièce |
| 3 | L66152009 | Filtre aire | Disponible | Voir la pièce |
| 4 | L66152010 | Filtre aire | Disponible | Voir la pièce |
| 6 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 6 | 004400959R | Ecrou | Disponible | Voir la pièce |

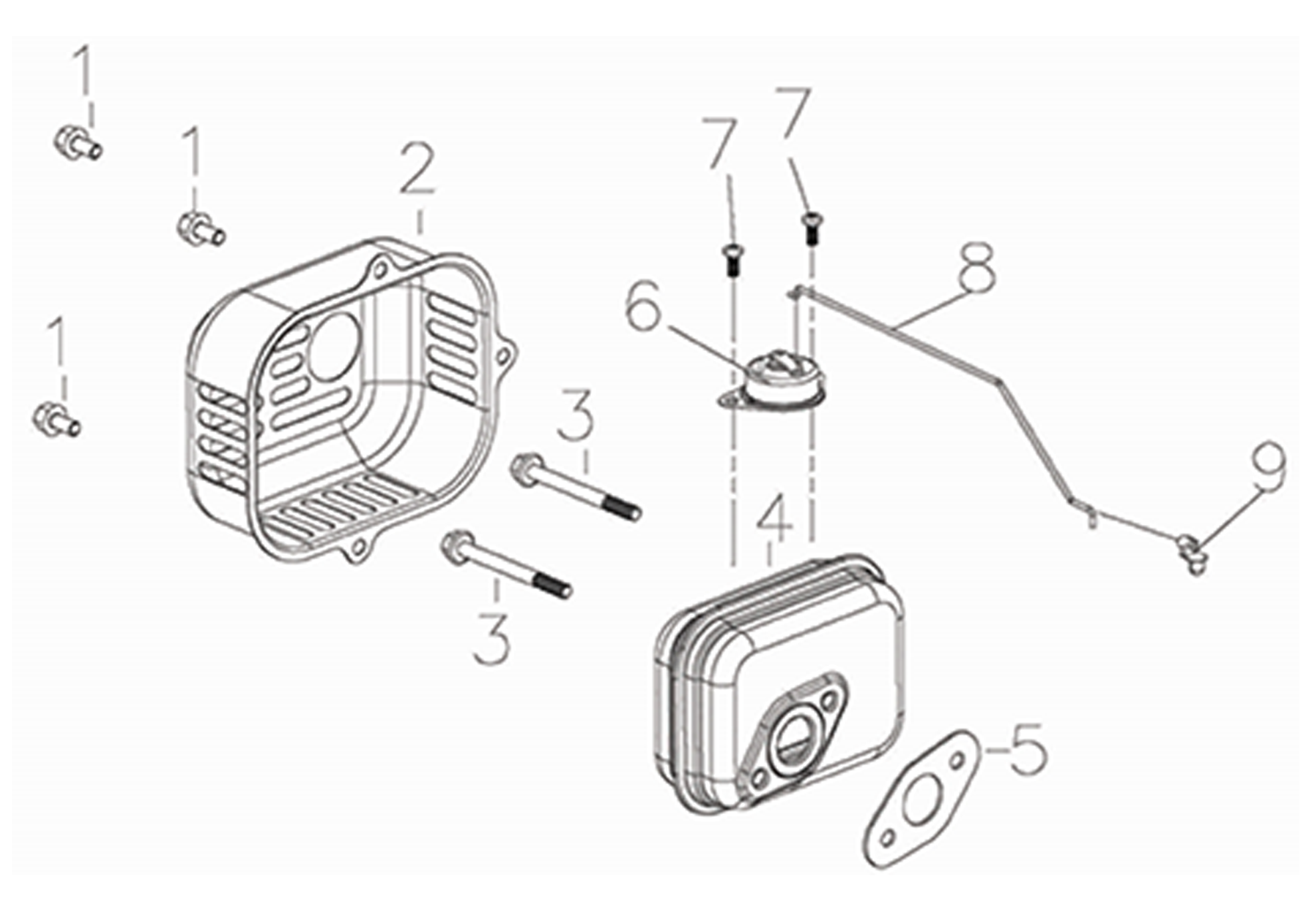

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 1 | L66150393 | Vis | Disponible | Voir la pièce |
| 2 | L66152011 | Couvercle | Non reliée | |
| 3 | L66152012 | Vis | Non reliée | |
| 3 | L66152012 | Vis | Non reliée | |
| 4 | L66152013 | Pot | Non reliée | |
| 5 | L66151563 | Joint | Disponible | Voir la pièce |
| 6 | L66151566 | Roue etoile de commande | Disponible | Voir la pièce |
| 7 | L66150729 | Vis | Disponible | Voir la pièce |
| 7 | L66150729 | Vis | Disponible | Voir la pièce |
| 8 | L66151558 | Tige | Disponible | Voir la pièce |
| 9 | L66150731 | Accul | Disponible | Voir la pièce |

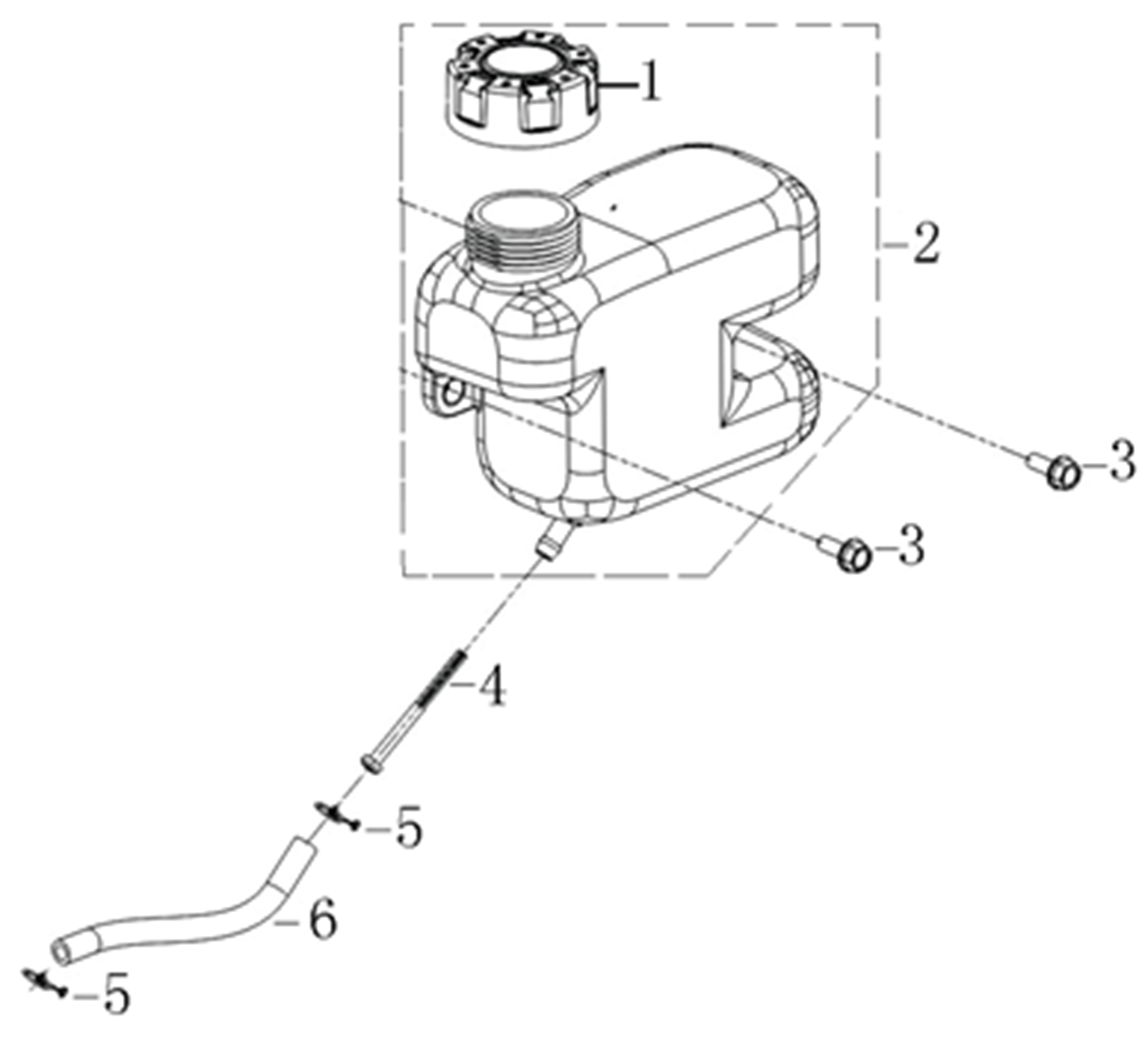

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150437 | Bouchon | Non reliée | |
| 2 | L66152014 | Reservoir | Disponible | Voir la pièce |
| 3 | L66150813 | Boulon | Disponible | Voir la pièce |
| 3 | L66150813 | Boulon | Disponible | Voir la pièce |
| 4 | L66150439 | Filtre | Disponible | Voir la pièce |
| 5 | L66150435 | Clip | Disponible | Voir la pièce |
| 5 | L66150435 | Clip | Disponible | Voir la pièce |
| 6 | L66152015 | Tuyau | Non reliée |
