Vue Éclatée MOTEUR K2000 (EURO5)
Retrouvez les pièces détachées, références et repères disponibles pour MOTEUR K2000 (EURO5).

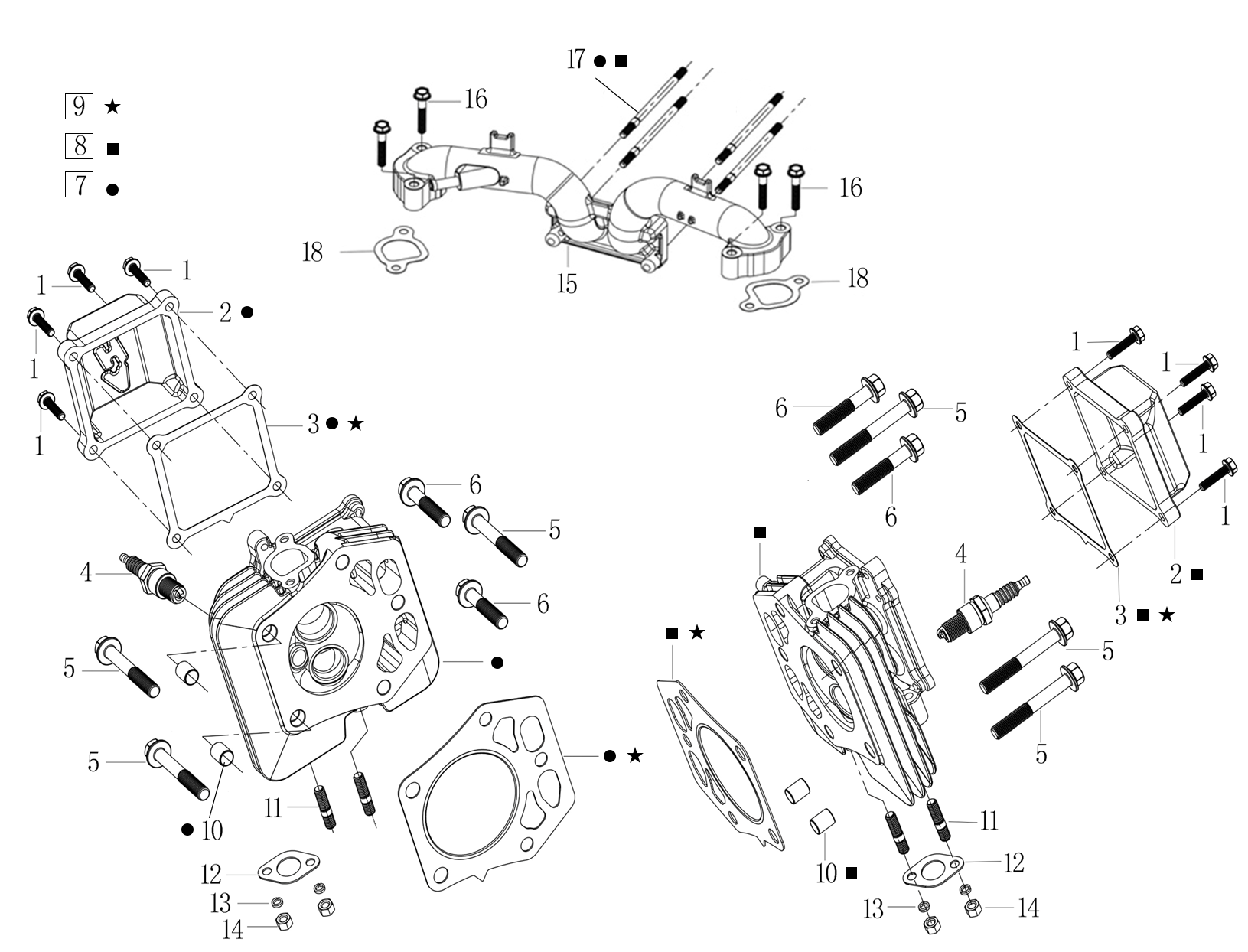

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 1 | L66150817 | Boulon | Disponible | Voir la pièce |
| 2 | L66152877 | Couvercle | Disponible | Voir la pièce |
| 2 | L66152877 | Couvercle | Disponible | Voir la pièce |
| 3 | L66152878 | Joint | Disponible | Voir la pièce |
| 3 | L66152878 | Joint | Disponible | Voir la pièce |
| 4 | 3055123R | Bougie | Non reliée | |
| 4 | 3055123R | Bougie | Non reliée | |
| 5 | L66151070 | Boulon | Disponible | Voir la pièce |
| 5 | L66151070 | Boulon | Disponible | Voir la pièce |
| 5 | L66151070 | Boulon | Disponible | Voir la pièce |
| 5 | L66151070 | Boulon | Disponible | Voir la pièce |
| 5 | L66151070 | Boulon | Disponible | Voir la pièce |
| 5 | L66151070 | Boulon | Disponible | Voir la pièce |
| 6 | L66151071 | Boulon | Disponible | Voir la pièce |
| 6 | L66151071 | Boulon | Disponible | Voir la pièce |
| 6 | L66151071 | Boulon | Disponible | Voir la pièce |
| 6 | L66151071 | Boulon | Disponible | Voir la pièce |
| 7 | L66152967 | Couvercle compl. | Disponible | Voir la pièce |
| 7 | L66152967 | Couvercle compl. | Disponible | Voir la pièce |
| 7 | L66152967 | Couvercle compl. | Disponible | Voir la pièce |
| 7 | L66152967 | Couvercle compl. | Disponible | Voir la pièce |
| 7 | L66152967 | Couvercle compl. | Disponible | Voir la pièce |
| 7 | L66152967 | Couvercle compl. | Disponible | Voir la pièce |
| 7 | L66152967 | Couvercle compl. | Disponible | Voir la pièce |
| 8 | L66152968 | Couvercle compl. | Disponible | Voir la pièce |
| 8 | L66152968 | Couvercle compl. | Disponible | Voir la pièce |
| 8 | L66152968 | Couvercle compl. | Disponible | Voir la pièce |
| 8 | L66152968 | Couvercle compl. | Disponible | Voir la pièce |
| 8 | L66152968 | Couvercle compl. | Disponible | Voir la pièce |
| 8 | L66152968 | Couvercle compl. | Disponible | Voir la pièce |
| 8 | L66152968 | Couvercle compl. | Disponible | Voir la pièce |
| 9 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |
| 9 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |
| 9 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |
| 9 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |
| 9 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |
| 10 | L66151072 | Pivot | Disponible | Voir la pièce |
| 10 | L66151072 | Pivot | Disponible | Voir la pièce |
| 11 | L66151402 | Goujon | Disponible | Voir la pièce |
| 11 | L66151402 | Goujon | Disponible | Voir la pièce |
| 12 | L66150800 | Joint | Disponible | Voir la pièce |
| 12 | L66150800 | Joint | Disponible | Voir la pièce |
| 13 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 13 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 14 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 14 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 15 | L66151073 | Joint | Disponible | Voir la pièce |
| 16 | L66152919 | Collecteur aspiration | Disponible | Voir la pièce |
| 16 | L66152919 | Collecteur aspiration | Disponible | Voir la pièce |
| 17 | L66150453 | Vis | Disponible | Voir la pièce |
| 18 | L66151702 | Goujon | Disponible | Voir la pièce |
| 18 | L66151702 | Goujon | Disponible | Voir la pièce |

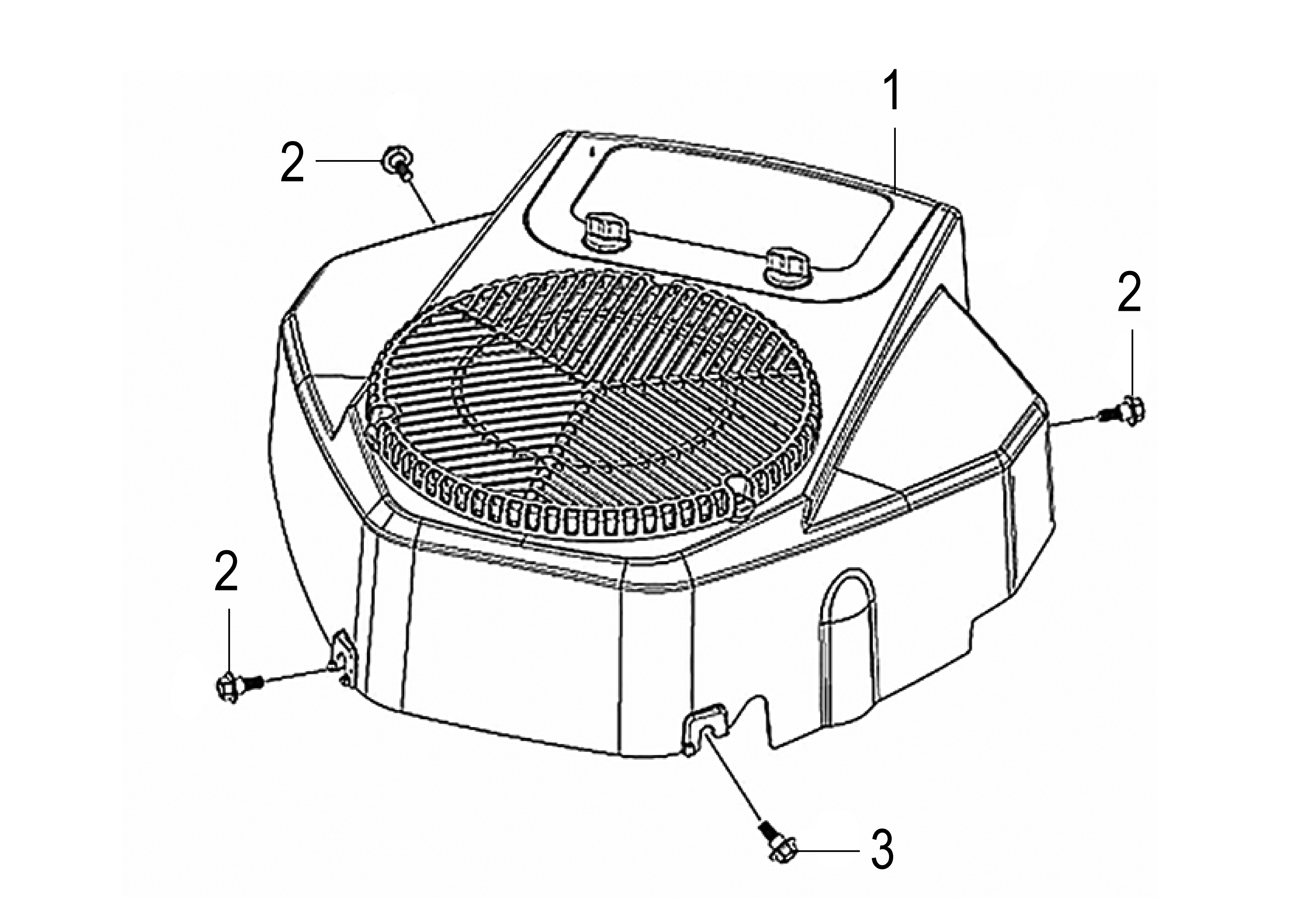

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152899 | Demarrage complet | Disponible | Voir la pièce |
| 2 | L66153069 | Boulon | Non reliée | |
| 2 | L66153069 | Boulon | Non reliée | |
| 2 | L66153069 | Boulon | Non reliée | |
| 3 | L66153070 | Boulon | Non reliée |

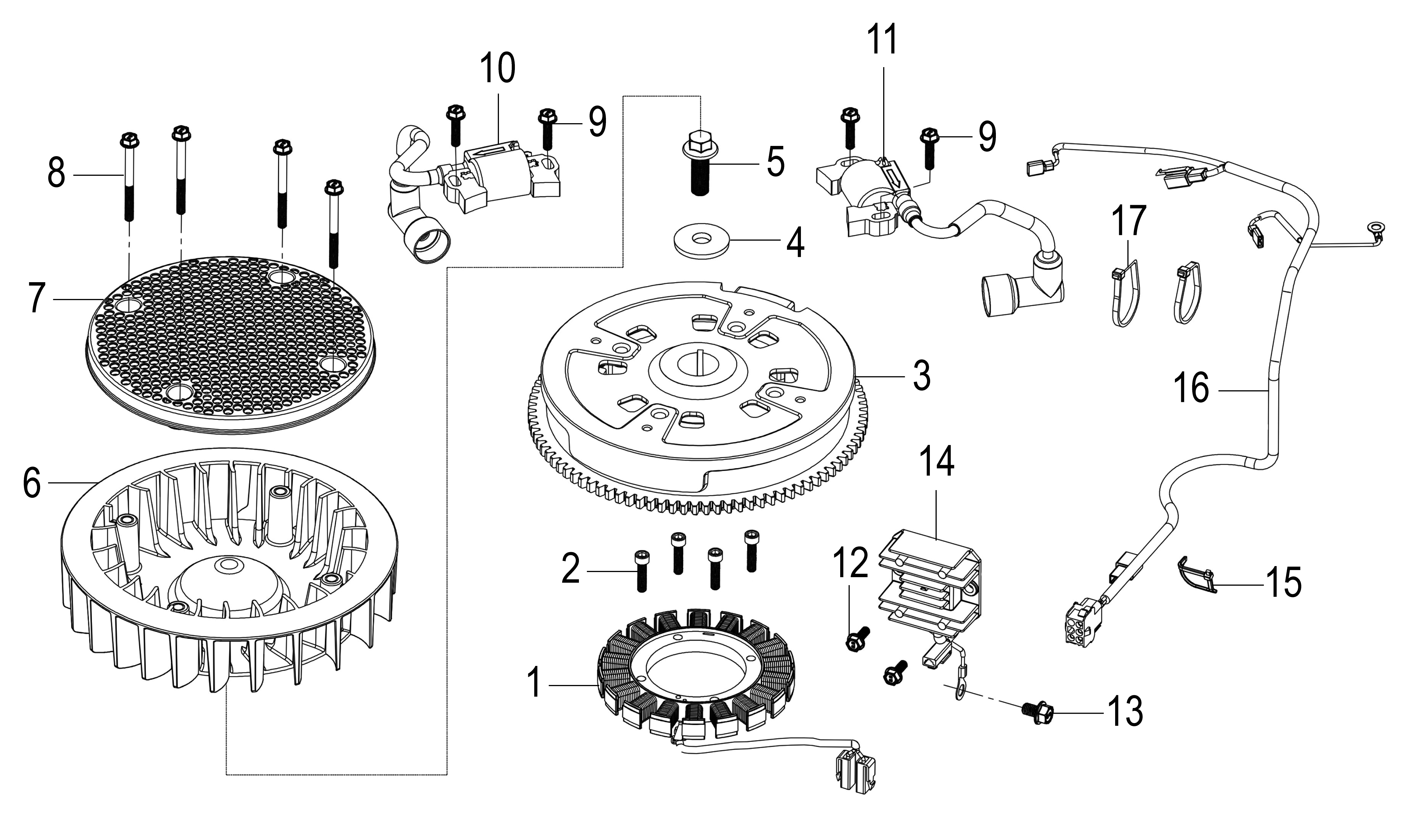

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66153062 | Ens. bobine, chargeur | Non reliée | |
| 2 | L66151087 | Boulon | Disponible | Voir la pièce |
| 3 | L66152920 | Volant | Disponible | Voir la pièce |
| 4 | L66151085 | Rondelle | Disponible | Voir la pièce |
| 5 | L66151084 | Vis | Disponible | Voir la pièce |
| 6 | L66153063 | Ventilateur | Non reliée | |
| 7 | L66153064 | Couvercle ventilateur | Non reliée | |
| 8 | L66152533 | Vis | Disponible | Voir la pièce |
| 9 | L66150817 | Boulon | Disponible | Voir la pièce |
| 9 | L66150817 | Boulon | Disponible | Voir la pièce |
| 10 | L66153065 | Bobine | Non reliée | |
| 11 | L66153066 | Bobine | Non reliée | |
| 12 | L66152600 | Vis | Disponible | Voir la pièce |
| 13 | L66152359 | Vis | Disponible | Voir la pièce |
| 14 | L66153067 | Redresseur | Non reliée | |
| 15 | L66150505 | Clip | Disponible | Voir la pièce |
| 16 | L66153068 | Cablage | Non reliée | |
| 17 | L66151509 | Bande | Disponible | Voir la pièce |

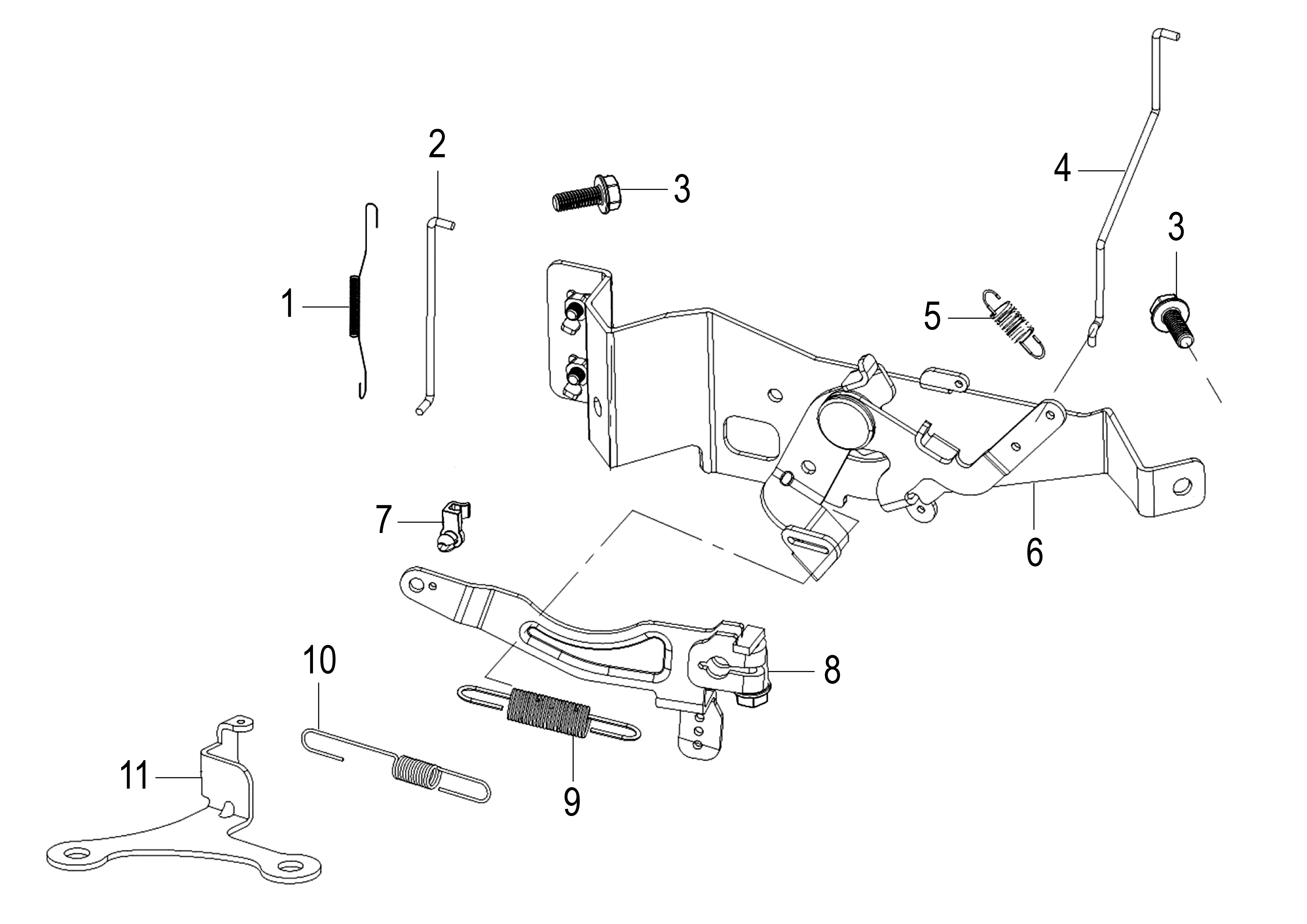

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152908 | Ressort | Disponible | Voir la pièce |
| 2 | L66152906 | Levier accelerateur | Disponible | Voir la pièce |
| 3 | L66152600 | Vis | Disponible | Voir la pièce |
| 3 | L66152600 | Vis | Disponible | Voir la pièce |
| 4 | L66152911 | Tige | Disponible | Voir la pièce |
| 5 | L66152949 | Ressort | Disponible | Voir la pièce |
| 6 | L66152912 | Commande | Disponible | Voir la pièce |
| 7 | L66151098 | Arrêt | Disponible | Voir la pièce |
| 8 | L66152910 | Arbre régulateur | Disponible | Voir la pièce |
| 9 | L66153071 | Ressort | Non reliée | |
| 10 | L66152909 | Ressort | Non reliée | |
| 11 | L66152915 | Etrier | Disponible | Voir la pièce |

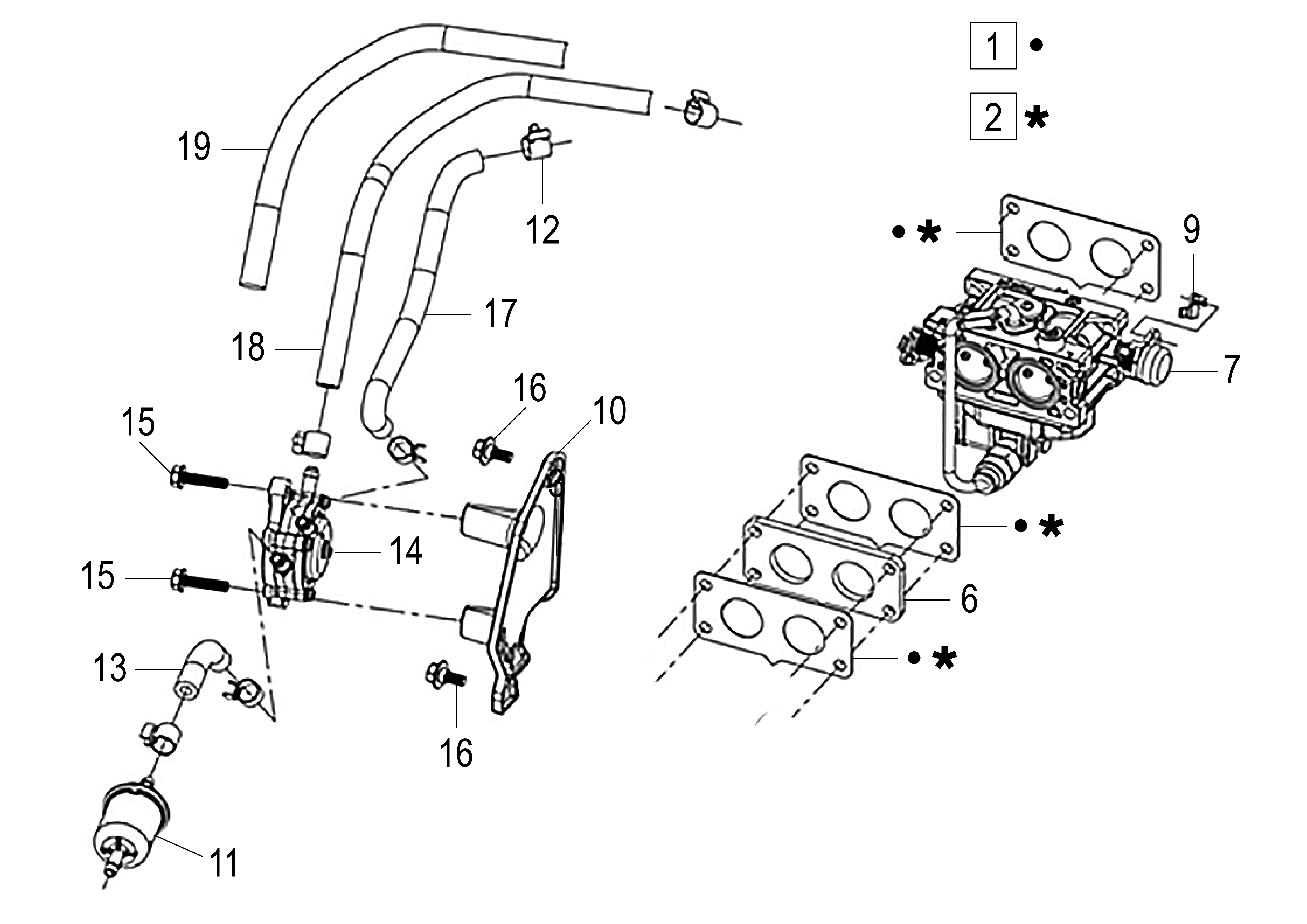

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152966 | Kit de joints de carburateur | Disponible | Voir la pièce |
| 1 | L66152966 | Kit de joints de carburateur | Disponible | Voir la pièce |
| 1 | L66152966 | Kit de joints de carburateur | Disponible | Voir la pièce |
| 1 | L66152966 | Kit de joints de carburateur | Disponible | Voir la pièce |
| 2 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |
| 2 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |
| 2 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |
| 2 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |
| 6 | L66152905 | Bride termique | Disponible | Voir la pièce |
| 7 | L66153055 | Carburateur | Non reliée | |
| 9 | L66151098 | Arrêt | Disponible | Voir la pièce |
| 10 | L66153056 | Arrêt | Non reliée | |
| 11 | L66151503 | Filtre Carburant | Disponible | Voir la pièce |
| 12 | L66152947 | Bande | Disponible | Voir la pièce |
| 13 | L66153057 | Tuyau | Non reliée | |
| 14 | L66153058 | Pompe | Non reliée | |
| 15 | L66150817 | Boulon | Disponible | Voir la pièce |
| 15 | L66150817 | Boulon | Disponible | Voir la pièce |
| 16 | L66153059 | Vis | Non reliée | |
| 16 | L66153059 | Vis | Non reliée | |
| 17 | L66153060 | Tuyau | Non reliée | |
| 18 | L66152941 | Conduite combustible | Disponible | Voir la pièce |
| 19 | L66153061 | Gaine | Non reliée |

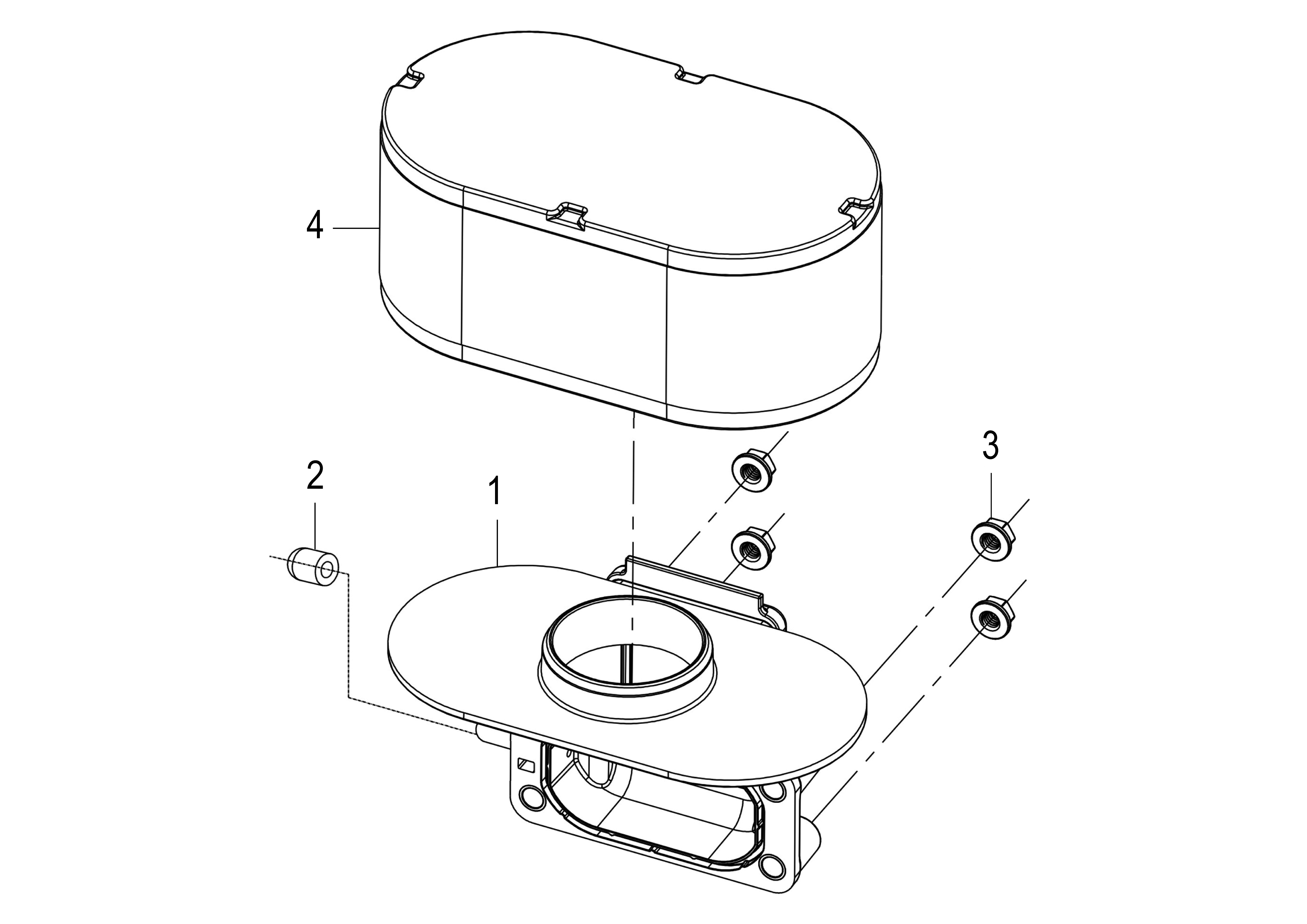

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152918 | Siege | Disponible | Voir la pièce |
| 2 | L66153072 | Bouchon | Non reliée | |
| 3 | L66152254 | Ecrou | Disponible | Voir la pièce |
| 4 | L66152917 | Filtre | Disponible | Voir la pièce |

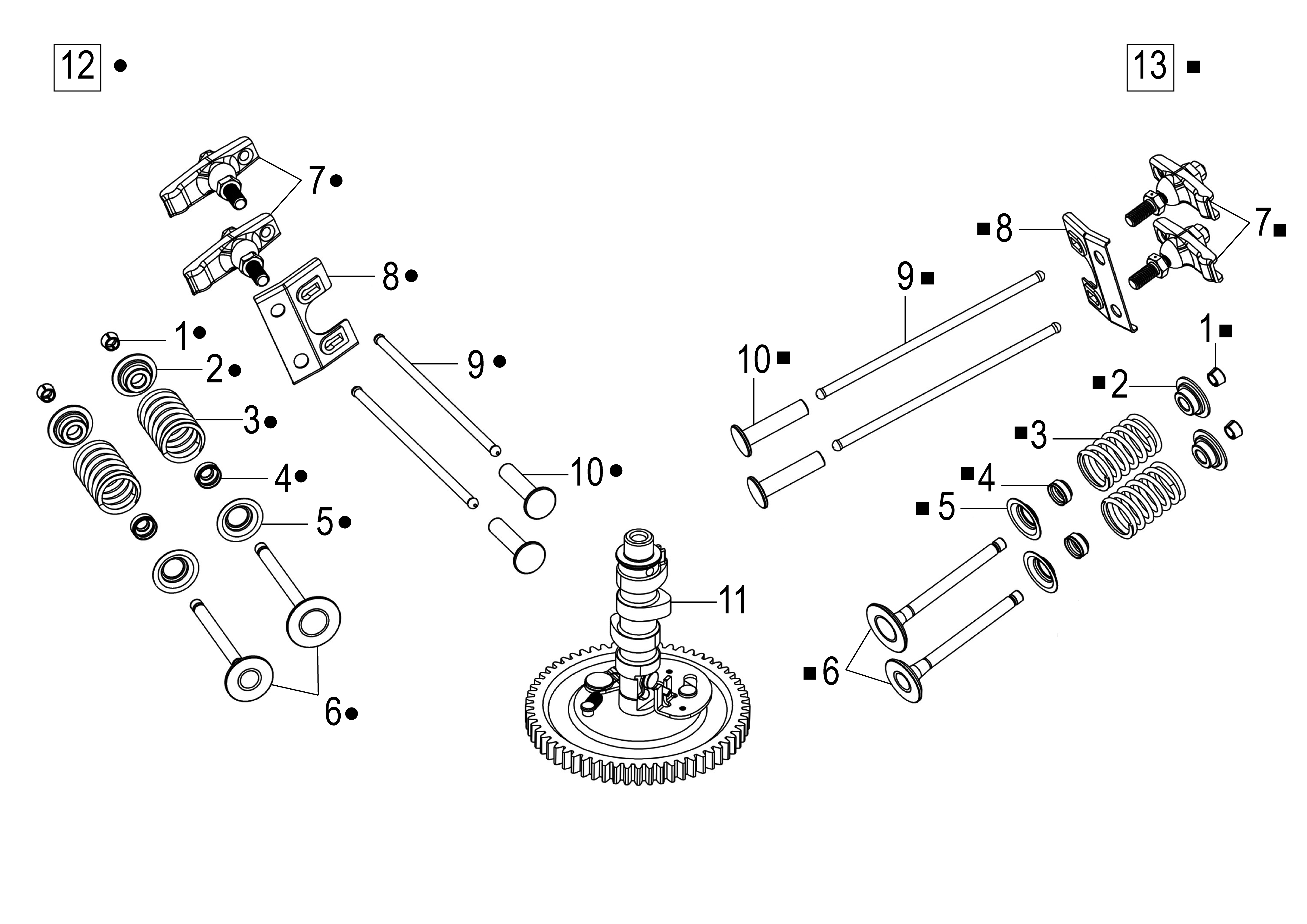

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152308 | Arrêt | Disponible | Voir la pièce |
| 1 | L66152308 | Arrêt | Disponible | Voir la pièce |
| 2 | L66152309 | Guide ressort | Disponible | Voir la pièce |
| 2 | L66152309 | Guide ressort | Disponible | Voir la pièce |
| 3 | L66152310 | Ressort soupape | Disponible | Voir la pièce |
| 3 | L66152310 | Ressort soupape | Disponible | Voir la pièce |
| 4 | L66152312 | Bague | Disponible | Voir la pièce |
| 4 | L66152312 | Bague | Disponible | Voir la pièce |
| 5 | L66152311 | Guide | Disponible | Voir la pièce |
| 5 | L66152311 | Guide | Disponible | Voir la pièce |
| 6 | L66152950 | Kits de valves | Disponible | Voir la pièce |
| 6 | L66152950 | Kits de valves | Disponible | Voir la pièce |
| 7 | L66152888 | Balancier | Disponible | Voir la pièce |
| 7 | L66152888 | Balancier | Disponible | Voir la pièce |
| 8 | L66152890 | Plaquette | Disponible | Voir la pièce |
| 8 | L66152890 | Plaquette | Disponible | Voir la pièce |
| 9 | L66152889 | Tige balancier | Disponible | Voir la pièce |
| 9 | L66152889 | Tige balancier | Disponible | Voir la pièce |
| 10 | L66151104 | Soupape | Disponible | Voir la pièce |
| 10 | L66151104 | Soupape | Disponible | Voir la pièce |
| 11 | L66153054 | Arbre à cames | Non reliée | |
| 12 | L66152967 | Couvercle compl. | Disponible | Voir la pièce |
| 13 | L66152968 | Couvercle compl. | Disponible | Voir la pièce |

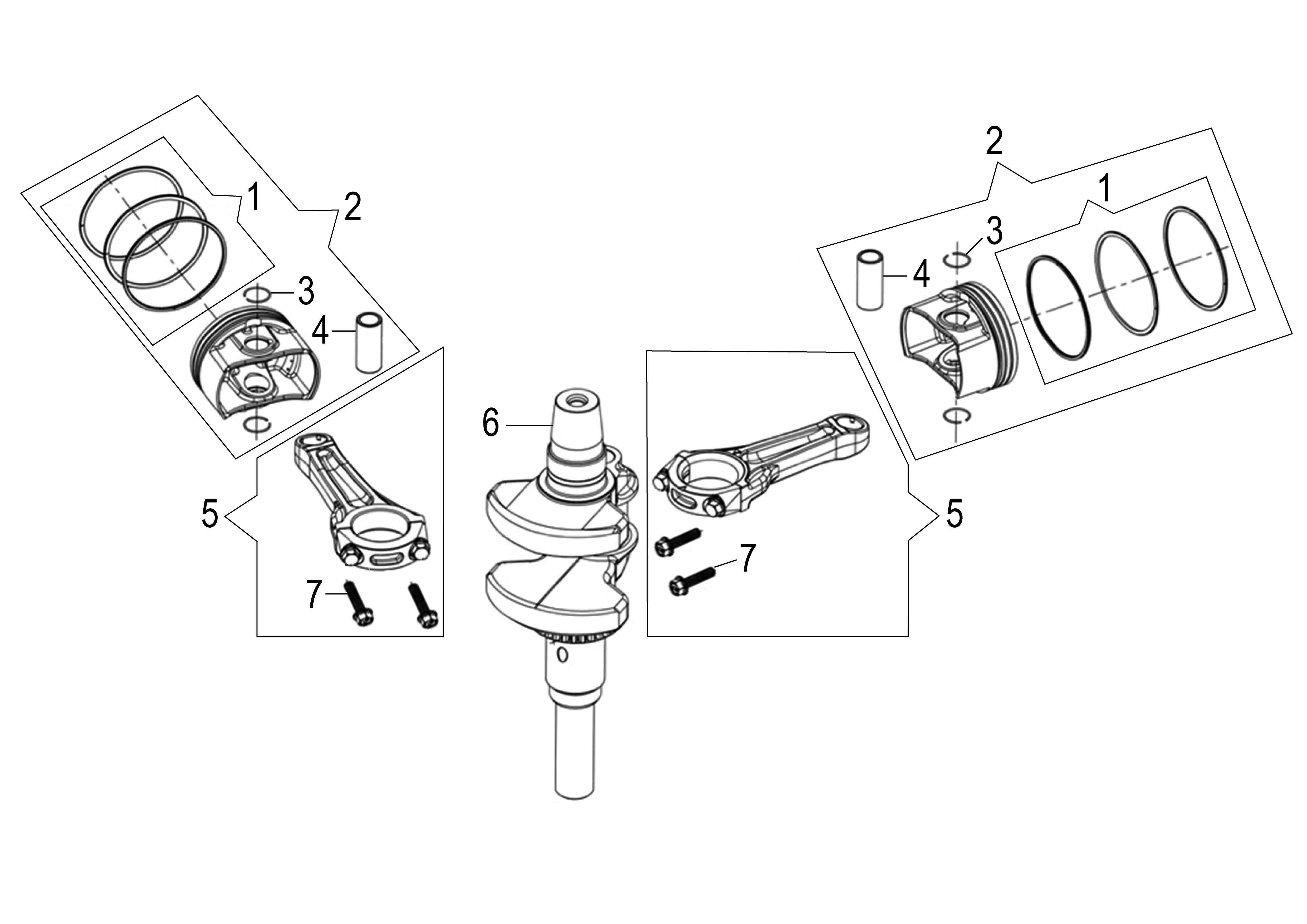

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66153053 | Kit segments | Non reliée | |
| 1 | L66153053 | Kit segments | Non reliée | |
| 2 | - | N | Non reliée | |
| 2 | - | N | Non reliée | |
| 3 | L66151061 | Bague | Disponible | Voir la pièce |
| 3 | L66151061 | Bague | Disponible | Voir la pièce |
| 4 | L66152881 | Axe piston | Disponible | Voir la pièce |
| 4 | L66152881 | Axe piston | Disponible | Voir la pièce |
| 5 | L66152970 | Kit bielle | Disponible | Voir la pièce |
| 5 | L66152970 | Kit bielle | Disponible | Voir la pièce |
| 6 | L66152885 | Vilebrequin | Disponible | Voir la pièce |
| 7 | L66152883 | Boulon | Disponible | Voir la pièce |
| 7 | L66152883 | Boulon | Disponible | Voir la pièce |

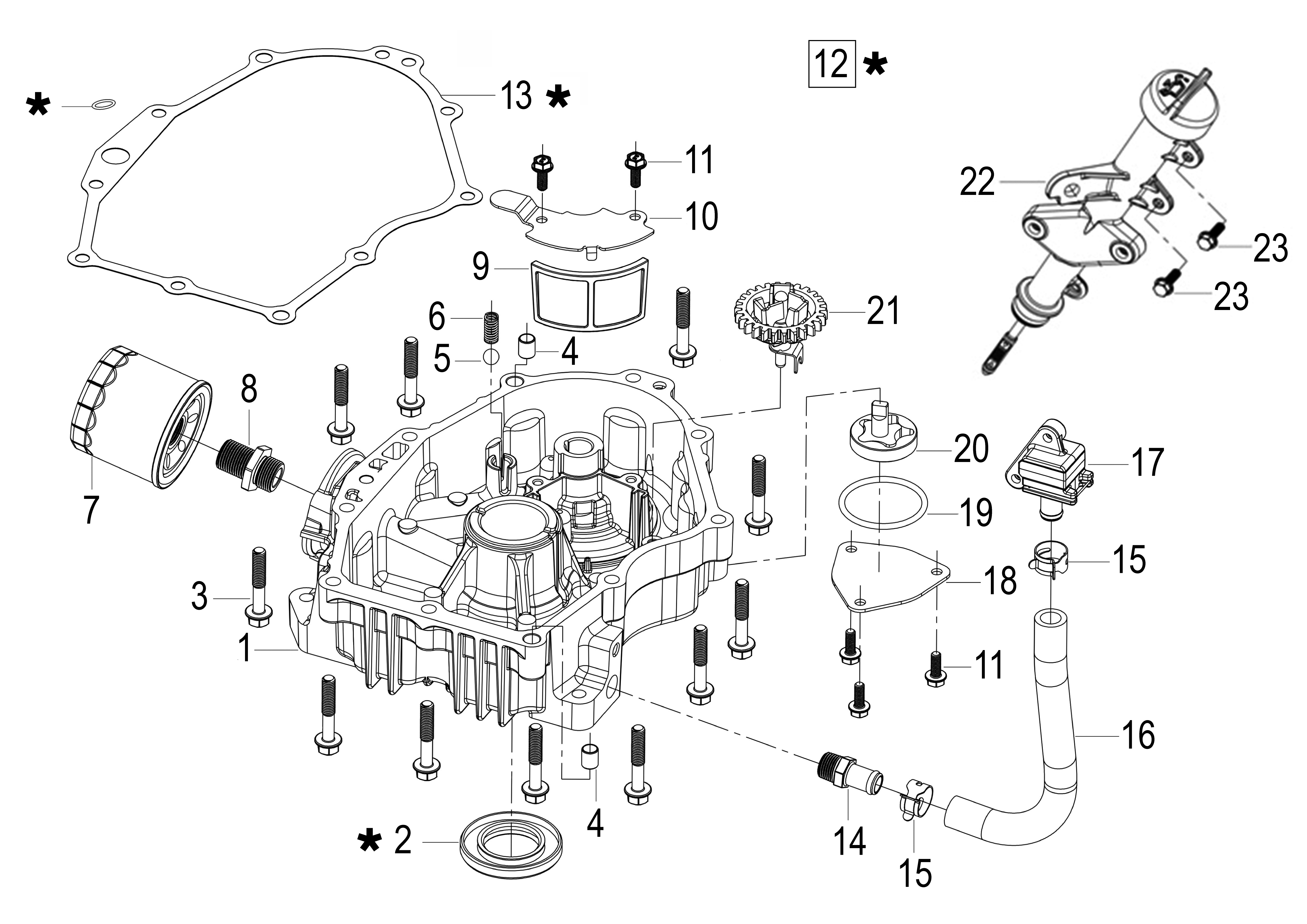

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152873 | Couvercle | Disponible | Voir la pièce |
| 2 | L66152935 | Joint d | Disponible | Voir la pièce |
| 3 | L66152930 | Vis | Disponible | Voir la pièce |
| 4 | L66150828 | Pivot | Disponible | Voir la pièce |
| 4 | L66150828 | Pivot | Disponible | Voir la pièce |
| 5 | L66151046 | Bille | Disponible | Voir la pièce |
| 6 | L66153049 | Ressort | Non reliée | |
| 7 | L66152895 | Filtre huile | Disponible | Voir la pièce |
| 8 | L66151518 | Pivot | Disponible | Voir la pièce |
| 9 | L66152893 | Filtre huile | Disponible | Voir la pièce |
| 10 | L66152894 | Couvercle filtre | Disponible | Voir la pièce |
| 11 | L66152600 | Vis | Disponible | Voir la pièce |
| 11 | L66152600 | Vis | Disponible | Voir la pièce |
| 12 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |
| 12 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |
| 12 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |
| 12 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |
| 13 | L66152874 | Joint | Disponible | Voir la pièce |
| 14 | L66152876 | Connection | Disponible | Voir la pièce |
| 15 | L66152946 | Bande | Disponible | Voir la pièce |
| 15 | L66152946 | Bande | Disponible | Voir la pièce |
| 16 | L66153050 | Tuyau d | Non reliée | |
| 17 | L66152952 | Soupape | Disponible | Voir la pièce |
| 18 | L66152892 | Couvercle | Disponible | Voir la pièce |
| 19 | L66153051 | Bague | Non reliée | |
| 20 | L66152891 | Pompe huile | Disponible | Voir la pièce |
| 21 | L66152914 | Arbre régulateur | Disponible | Voir la pièce |
| 22 | L66153052 | Bouchon compl. | Non reliée | |
| 23 | L66152929 | Boulon | Disponible | Voir la pièce |
| 23 | L66152929 | Boulon | Disponible | Voir la pièce |

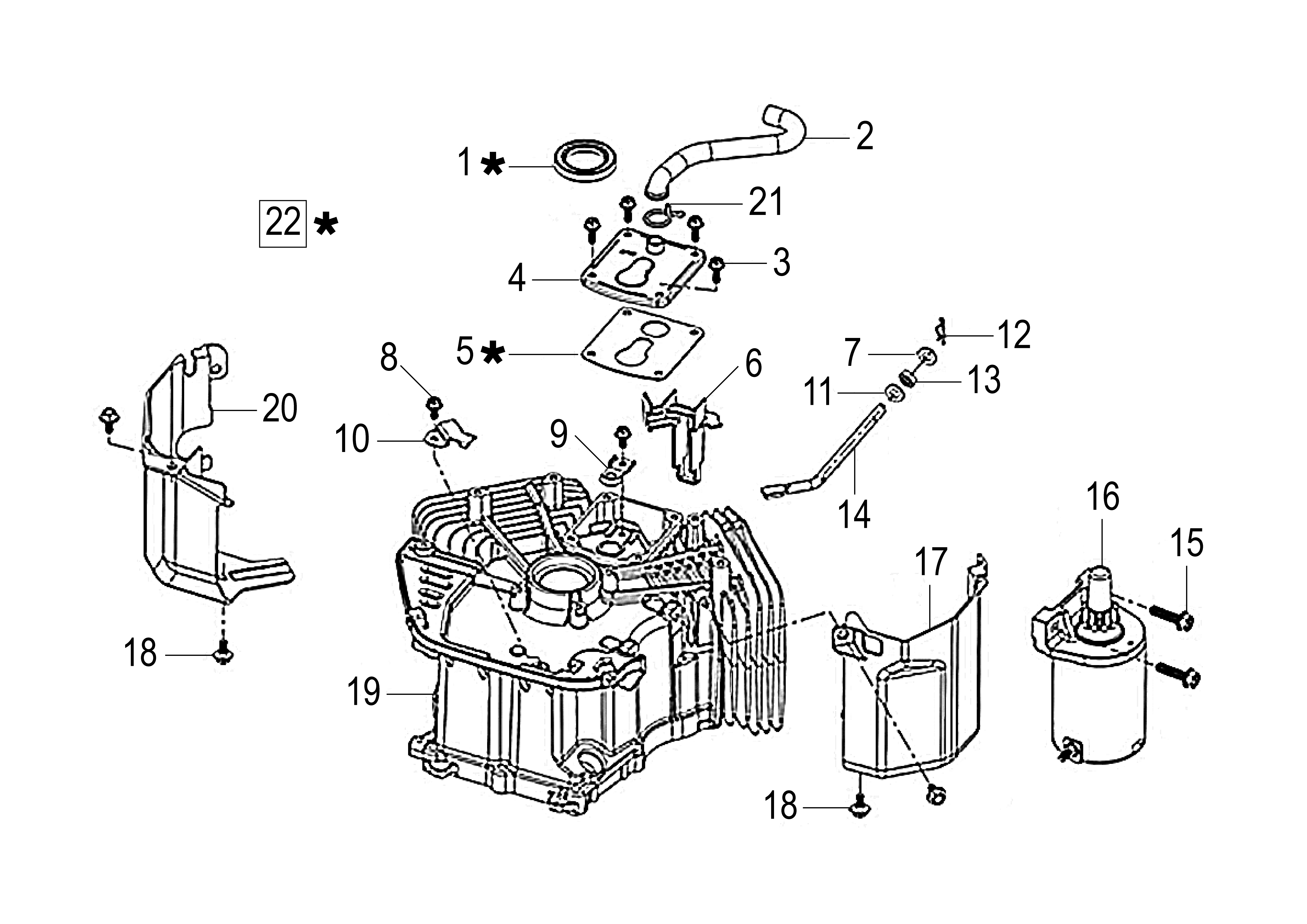

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66152295 | Bague | Disponible | Voir la pièce |
| 2 | L66153046 | Tuyau soupirail | Non reliée | |
| 3 | L66152600 | Vis | Disponible | Voir la pièce |
| 4 | L66152875 | Couvercle | Disponible | Voir la pièce |
| 5 | L66152958 | Joint | Disponible | Voir la pièce |
| 6 | L66152951 | Accul | Disponible | Voir la pièce |
| 7 | L66150824 | Rondelle | Disponible | Voir la pièce |
| 8 | L66150464 | Vis | Disponible | Voir la pièce |
| 9 | L66152887 | Soupape à lamelle | Disponible | Voir la pièce |
| 10 | L66152943 | Fixation cable | Disponible | Voir la pièce |
| 11 | L66152933 | Rondelle | Disponible | Voir la pièce |
| 12 | L66150353 | Goupille | Disponible | Voir la pièce |
| 13 | L66152285 | Bague | Disponible | Voir la pièce |
| 14 | L66151051 | Arbre régulateur | Disponible | Voir la pièce |
| 15 | L66152931 | Boulon | Disponible | Voir la pièce |
| 16 | L66153047 | Ens. moteur de demarreur | Non reliée | |
| 17 | L66152898 | Deflecteur | Disponible | Voir la pièce |
| 18 | L66150393 | Vis | Disponible | Voir la pièce |
| 18 | L66150393 | Vis | Disponible | Voir la pièce |
| 19 | L66153048 | Carter moteur | Non reliée | |
| 20 | L66152897 | Deflecteur | Disponible | Voir la pièce |
| 21 | L66152944 | Bande | Disponible | Voir la pièce |
| 22 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |
| 22 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |
| 22 | L66152965 | Kit complet de joints | Disponible | Voir la pièce |

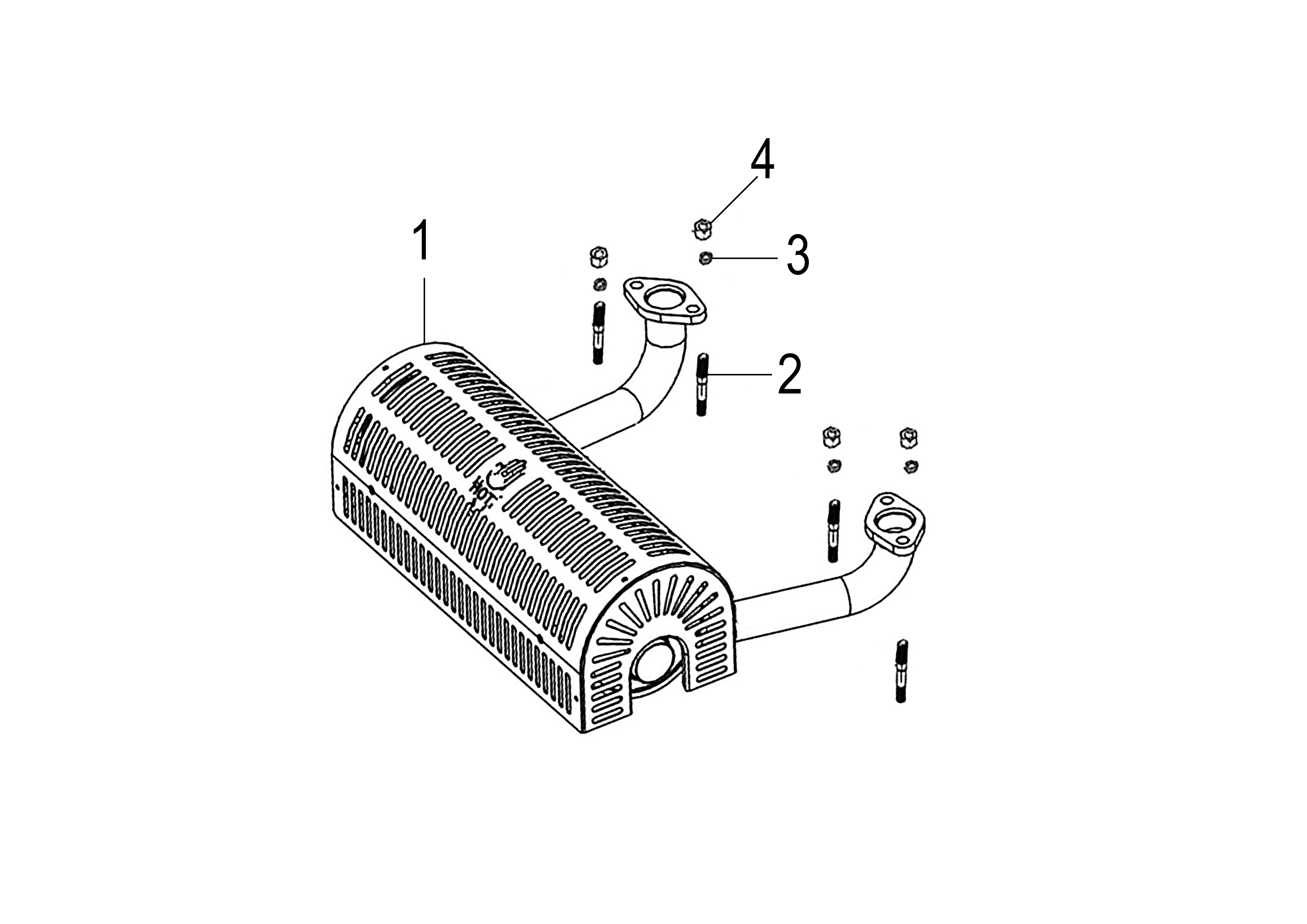

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532927472183R | Muffler | Non reliée | |
| 2 | L66151402 | Goujon | Disponible | Voir la pièce |
| 3 | L66150893 | Rondelle | Disponible | Voir la pièce |
| 4 | 320000028R | Ecrou | Disponible | Voir la pièce |
